混凝土构件断面尺寸检查用表

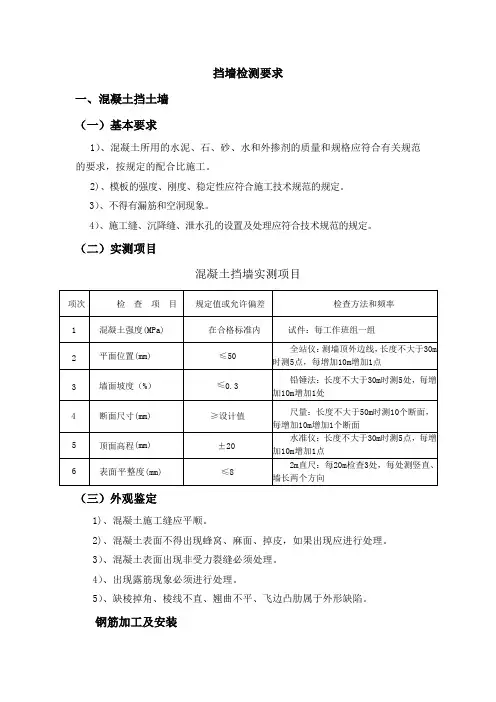

挡墙检测要求一、混凝土挡土墙（一）基本要求1）、混凝土所用的水泥、石、砂、水和外掺剂的质量和规格应符合有关规范的要求，按规定的配合比施工。

2)、模板的强度、刚度、稳定性应符合施工技术规范的规定。

3）、不得有漏筋和空洞现象。

4）、施工缝、沉降缝、泄水孔的设置及处理应符合技术规范的规定。

（二）实测项目混凝土挡墙实测项目（三）外观鉴定1)、混凝土施工缝应平顺。

2)、混凝土表面不得出现蜂窝、麻面、掉皮，如果出现应进行处理。

3）、混凝土表面出现非受力裂缝必须处理。

4）、出现露筋现象必须进行处理。

5）、缺棱掉角、棱线不直、翘曲不平、飞边凸肋属于外形缺陷。

钢筋加工及安装（一）基本要求1）、钢筋安装应保证设计要求的钢筋根数。

2）、钢筋的连接方式、同一连接区段内的接头面积应满足设计要求；接头位置应设在受力较小处，任何连接区段内同一根钢筋不得有两个接头。

3）、钢筋的搭接长度、焊接和机械接头质量应满足施工技术规范的规定。

4）、受力钢筋表面不得有裂纹及其他损伤。

5）、钢筋的保护层垫块应分布均匀，数量及材料性能应满足设计要求和有关技术规范的规定。

6）、钢筋应安装牢固，在混凝土浇筑过程中钢筋不得出现移位。

（二）实测项目钢筋安装及加工中，任一点的保护层厚度不得有超过下表中数值1.5倍的允许偏差。

保护层厚度应在模板安装完成后混凝土浇筑前检查。

钢筋安装实测项目（三）外观鉴定1）、钢筋表面应无裂皮、油污、颗粒状或片状锈蚀及焊渣、烧伤。

2）、焊接接头、连接套筒不得出现裂纹。

二、混凝土基础（一）基本要求1）、基底处理及地基承载力应满足设计要求。

2）、地基超挖后严禁回填虚土。

（二）实测项目混凝土基础实测项目（三）外观鉴定1）、表面应无垃圾、杂物、临时预埋件。

2）、同上挡墙实测项目。

三、模板安装（一）质量要求1）、模板的接缝应严密。

2）、模板内不应有杂物。

3）、模板与混凝土的接触面应平整、清洁。

4）、用作模板的地坪应平整、清洁，不应下沉、裂缝、起砂或起鼓。

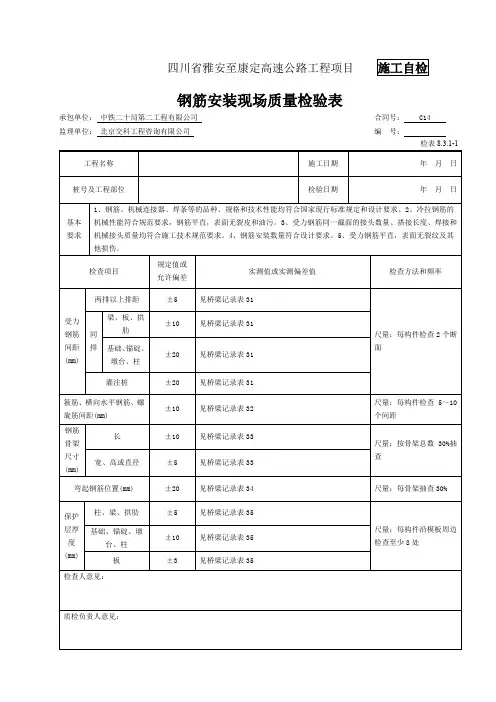

四川省雅安至康定高速公路工程项目钢筋安装现场质量检验表承包单位：中铁二十局第二工程有限公司合同号： C14监理单位：北京交科工程咨询有限公司编号：检表8.3.1-1四川省雅安至康定高速公路工程项目钢筋安装分项工程关键工序交验单承包单位：中铁二十局第二工程有限公司合同号： C14监理单位：北京交科工程咨询有限公司编号：监表：46四川省雅安至康定高速公路工程项目模板、支架及拱架安装检查记录表承包单位：中铁二十局第二工程有限公司合同号： C14 监理单位：北京交科工程咨询有限公司编号：检查人：质检负责人：四川省雅安至康定高速公路工程项目混凝土防撞护栏浇筑现场质量检验表承包单位：中铁二十局第二工程有限公司合同号： C14监理单位：北京交科工程咨询有限公司编号：检表8.12.12混凝土护栏分项工程关键工序交验单承包单位：中铁二十局第二工程有限公司合同号： C14监理单位：北京交科工程咨询有限公司编号：监表：46混凝土浇筑申请报告单承包单位：中铁二十局第二工程有限公司合同号：C14 监理单位：北京交科工程咨询有限公司监表13四川省雅安至康定高速公路工程项目混凝土施工检查记录表承包单位：中铁二十局第二工程有限公司合同号：C14监理单位：北京交科工程咨询有限公司编号：记录表13四川省雅安至康定高速公路工程项目混凝土防撞护栏外观鉴定检查记录表承包单位：中铁二十局第二工程有限公司合同号： C14 监理单位：北京交科工程咨询有限公司编号：外观记录表8.12.12检查人：质检负责人：现场监理：专业监理：四川省雅安至康定高速公路工程项目水准测量记录表承包单位：中铁二十局第二工程有限公司合同号： C14 监理单位：北京交科工程咨询有限公司编号：工程名称:工程部位: 检测日期：测量：计算：复核：四川省雅安至康定高速公路工程项目全站仪平面位置检测表承包单位：中铁二十局第二工程有限公司合同号：C14监理单位：北京交科工程咨询有限公司编号：工程名称: 桩号及工程部位：日期：测表11测量：计算：复核：。

省至高速公路工程项目桥涵基坑现场检测记录表承包单位：中铁二十局第二工程合同号： C14 监理单位：交科工程咨询编号：检查人：质检负责人：省至高速公路工程项目基坑分项工程关键工序交验单承包单位：中铁二十局第二工程合同号： C14监理单位：交科工程咨询编号：监表：46省至高速公路工程项目模板、支架及拱架安装检查记录表承包单位：中铁二十局第二工程合同号： C14 监理单位：交科工程咨询编号：检查人：质检负责人：省至高速公路工程项目混凝土挡土墙现场质量检验表承包单位：中铁二十局第二工程合同号： C14监理单位：交科工程咨询编号：检表-1混凝土挡土墙分项工程关键工序交验单承包单位：中铁二十局第二工程合同号： C14监理单位：交科工程咨询编号：监表：46混凝土浇筑申请报告单承包单位：中铁二十局第二工程合同号： C14监理单位：交科工程咨询监表13省至高速公路工程项目混凝土施工检查记录表承包单位：中铁二十局第二工程合同号： C14 监理单位：交科工程咨询编号：记录表13检查人：质检负责人：-省至高速公路工程项目混凝土挡土墙外观鉴定检查记录表承包单位：中铁二十局第二工程合同号： C14监理单位：交科工程咨询编号：外观记录表检查人：质检负责人：现场监理：专业监理：. z.-省至高速公路工程项目水准测量记录表承包单位：中铁二十局第二工程合同号： C14监理单位：交科工程咨询编号：工程名称: 工程部位: 检测日期：3测量：计算：复核：-全站仪平面位置检测表承包单位：中铁二十局第二工程合同号： C14监理单位：交科工程咨询编号：工程名称: 桩号及工程部位：日期：测表11测量：计算：复核：. z.。

梦享城·商业广场主体结构检测要求（一）、砼楼板厚度检测在进行结构施工时，应严格控制各层楼面标高，并根据楼板设计厚度确定钢筋马凳的高度，以确保各处楼板厚度达到设计要求，将允许偏差控制在允许范围内，楼板厚度允许偏差为-5mm～+8mm。

检测时，按规定住宅工程不低于总户数的30%，非住宅工程不低于楼板总数的30%；有地下室的单位工程顶层、底层必测，中间层次应兼顾每个单元不同的楼层及公共部位。

按附表一所示位置进行检测，实测部位及实测值在现场标识。

（二）、主要砼构件断面尺寸在进行结构施工时，应严格控制各层砼构件断面尺寸，将允许偏差控制在允许范围内，砼构件断面尺寸允许偏差为-5mm～+10mm。

抽测要求：抽测时按楼层划分检验批，每层为一个检验批。

在同一检验批中，对梁、柱，应抽查构件数量的10%，且不少于3件；对墙，应按有代表性的自然间抽查10%，且不少于3间；大空间结构，墙可按相邻轴线高度5m左右划分检查面，抽查10%，且不少于3面；对电梯井，应全数检查。

实测部位及实测值在现场标识。

（三）、钢筋保护层厚度检测1、在钢筋绑扎施工过程中，应严格按施工方案、设计要求及施工操作规程进行施工，钢筋保护层垫块的数量、厚度应符合设计要求，且具有足够的强度并固定牢固，以确保结构保护层厚度正确。

2、实测要求：检验的部位应由监理、施工等各方根据结构构件的重要性共同选定；对梁类、板类构件，每层抽取不少于3个构件；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例不宜少于50%。

将实测部位及实测值在现场标识。

3、允许偏差钢筋保护层厚度检验时，纵向受力钢筋保护层厚度的允许偏差：板类构件： +8mm ，-5mm；梁类构件：+10mm，-7mm对梁类板类构件纵向受力钢筋的保护层厚度应分别进行验收，并且全部钢筋保护层厚度检验的合格点率应为90%以上。

4、检测方法钢筋保护层厚度的检验，采用局部破损的方法。

钢筋保护层厚度：每10层抽测一层，不少于3个构件；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。

二、混凝土工程专项说明1.本章表格适用于大中型水利水电工程的混凝土工程的单元工程施工质量验收评定，小型水利水电工程可参照执行。

2.划分工序的单元工程，其施工质量验收评定在工序验收评定合格和施工项目实体质量检验合格的基础上进行。

不划分工序的单元工程，其施工质量验收评定在单元工程中所包含的检验项目检验合格和施工项目实体质量检验合格的基础上进行。

3.工序施工质量具备下述条件后进行验收评定：①工序中所有施工项目（或施工内容）已完成，现场具备验收条件。

②工序中所包含的施工质量检验项目经施工单位自检全部合格。

4.工序施工质量按下述程序进行验收评定：①施工单位首先对已经完成的工序施工质量按SL632标准进行自检，并做好检验记录。

②自检合格后，填写工序施工质量验收评定表，质量责任人履行相应签认手续后，向监理单位申请复核。

③监理单位收到申请后，在4h内进行复核。

监理复核包括以下内容：核查施工单位报验资料是否真实、齐全；结合平行检测和跟踪检测结果等，复核工序施工质量检验项目是否符合SL632标准的要求：在工序施工质量验收评定表中填写复核记录，并签署工序施工质量评定意见，核定工序施工质量等级，相关责任人履行相应签认手续。

5.单元工程施工质量具备下述条件后验收评定：①单元工程所含工序（或所有施工项目）已完成，施工现场具备验收的条件。

②已完工序施工质量经验收评定全部合格，有关质量缺陷已处理完毕或有监理单位批准的处理意见。

6.单元工程施工质量按下述程序进行验收评定:①施工单位首先对已经完成的单元工程施工质量进行自检，并填写检验记录。

②自检合格后，填写单元工程施工质量验收评定表，向监理单位申请复核。

③监理单位收到申报后，应在8h内进行复核。

7.监理复核包括下述内容：①核查施工单位报验资料是否真实、齐全。

②对照施工图纸及施工技术要求，结合平行检测和跟踪检测结果等，复核单元工程质量是否达到SL632标准的要求。

③检查已完单元工程遗留问题的处理情况，在单元工程施工质量验收评定表中填写复核记录，并签署单元工程施工质量评定意见，核定单元工程施工质量等级，相关责任人履行相应签认手续。

分项工程实体检测项目一、路基工程1、土方路基表4.2.2 土方路基实测项目外观质量1）路基边线与边坡不应出现单项累计长度超过50m的弯折。

2）路基边坡、护坡道、碎落台不得有滑坡、塌方或深度超过100mm的冲沟。

2、填石路基表4.3.2 填石路基实测项目注：①上下路床填土时压实度标准同土方路基。

②土石混填路基压实度可根据实际可能进行检验。

外观质量1）路基边线与边坡不应出现单项累计长度超过50m的弯折。

2）上边坡不得有危石。

3、软土地基处置表4.4.2-1 砂垫层实测项目基本要求应分层碾压施工；砂垫层宽度应宽出路基边角0.5-1m，两侧端以片石护砌；砂垫层厚度及其上铺设的反滤层应满足设计要求。

4、加筋工程土工合成材料处置层表4.5.2-1 加筋工程土工合成材料处置层实测项目外观质量1）土工合成材料无重叠、皱折。

2）土工合成材料固定处不应松动二、排水工程1、浆砌水沟表5.6.2 浆砌水沟实测项目外观质量1）砌体抹面不得有空鼓。

2）沟内不应有杂物，无排水不畅。

2、盲沟表5.7.2 盲沟实测项目外观质量进出水口不应排水不畅。

三、防护支挡工程1、砌体、片石混凝土挡土墙表6.2.2-1 浆砌挡土墙实测项目表6.2.2-3 片石混凝土挡土墙实测项目砌体、片石混凝土挡土墙外观质量应符合下列规定：1）浆砌缝开裂、勾缝不密实和脱落的累计换算面积不得超过该面面积的1.5%，且单个最大换算面积不应大于0.08m2。

换算面积应按缺陷缝长度乘以0.1m 计算。

2）混凝土表面不应存在本标准附录P 所列限制缺陷。

3）墙体不得出现外鼓变形。

4）泄水孔应无反坡、堵塞。

2、悬臂式和扶壁式挡土墙表6.3.2 悬臂式和扶壁式挡土墙实测项目悬臂式和扶壁式挡土墙外观质量应符合下列规定：1）混凝土表面不应存在本标准附录P所列限制缺陷。

2）墙体不得出现外鼓变形。

3）泄水孔应无反坡、堵塞。

3、边坡锚固防护表6.6.2-1 锚杆、锚索实测项目注：实际工程中未涉及的项目不检查。

工程实测质量检查评分表（市政桥梁—水泥混凝土构件）施工单位：工程名称：序号项目允许偏差（mm）检验频率断面尺寸垂直度平整度1234567891011121314151617181920长宽高（厚）1现浇混凝土墩台+15，0//+10，-8//0.25%H，且不大于25//82现浇混凝土柱±5//±5//0.2%H，且不大于15//53现浇混凝土挡墙±5//±5//0.15%H，且不大于10//84现浇混凝土盖+20，-10/梁/+10，0//±5//55整体浇筑钢筋混凝土梁、板+5，-10//±30//+5，-10//86预制梁、板0，-10//0，-10//±5// 1.2%//87悬臂浇注预应力混凝土梁/±30//+5，-10//88悬臂拼装预应力混凝土梁±20//0，-10//±5/89混凝土结合梁±15//+10，0/10现浇混凝土索塔±20//±20//±5//≤H/3000，且不大于30/11混凝土斜拉桥墩顶梁/±30//+5，-10//812悬臂浇注斜拉桥混凝土主梁±10/+5，-8/+5，-8//813箱涵±50//±30//±50//0.15%H，且不大于10//5现浇混凝土拱圈、劲性骨架混凝土拱圈序号项目允许偏差（mm）检验频率断面尺寸拱肋间距拱宽1234567891011121314151617181920高顶、底、腹板厚板拱肋拱14现浇混凝土拱圈±5+10，0±5±20±1015劲性骨架混凝土拱圈±10//±10/预制拱圈序号项目允许偏差（mm）检验频率断面尺寸拱箱接头尺寸及倾角拱肋间距1234567891011121314151617181920宽、高顶、底、腹板厚16预制拱圈+10，-5//+10，0//±5//±10钢管混凝土拱序号项目允许偏差（mm）检验频率钢管直径钢管中距竖杆节间长度123456789101112131415161718192017钢管混凝土拱圈±D/500，且±5//±5//±2实测结果合格点数/总点数=/=%注：表中L为构筑物（构件）长度（mm），H为构筑物（构件）高度（mm）。

业主单位_________________________________________________________________________________ 施工单位合同号.混凝土施工检查记录表项目名称---------------------------------- 项目工程---------------------------------- 业主单位_____________________________________________________________________________ 施工单位合同号.现浇混凝土模板安装检查记录表混凝土拆模检查表业主单位 施工单位监理单位项目工程合同号业主单位_________________________________________________________________________________施工单位合同号监理单位编号预制混凝土构件模板安装检查记录表业主单位_______________________________________________________________________________施工单位合同号监理单位编号预应力管道检查记录表业主单位______________________________________________________________________________________________________________________________ 施工单位合同号监理单位编号预应力张拉(先张法)记录表业主单位___________________________________________________________________________________________________________________________________ 施工单位合同号监理单位编号预应力张拉(后张法)记录表业主单位 __________________________________________________________________________________________________________________________________ 施工单位合同号监理单位编号预应力孔道压浆记录表业主单位______________________________________________________________________________施工单位合同号监理单位______________________________________ 编号封端检查记录表第页共页业主单位 _______________________________________________________________________________________________________________________________ 施工单位合同号监理单位编号顶推台座导梁安装质量检查记录表业主单位__________________________________________________________________________________施工单位合同号监理单位编号支座安装检查记录表第页共页业主单位_____________________________________________________________________________ 施工单位合同号监理单位编号第孔现浇钢筋混凝土上部施工记录业主单位_________________________________________________________________________施工单位合同号监理单位编号上部小构件安装施工记录表业主单位___________________________________________________________________________ 施工单位合同号监理单位编号桥面水泥混凝土及伸缩缝施工记录项目技术负责人业主单位______________________________________________________________________________ 施工单位合同号监理单位编号预制主梁施工记录表业主单位___________________________________________________________________________ 施工单位合同号监理单位编号第一孔第一片主梁安装记录表施工日期：年月日。

二、砌体工程模板安装允许偏差及检查方法预制构件尺寸允许偏差及检验方法注：1、为构件长度（mm）。

2 、检查中心线、螺栓和孔道位置时，应沿纵、横两个方向量测，并取其中的较大值；3 、对开头复杂或特殊要求的构件，其尺寸偏差应符合标准图基设计的要求。

现浇构件尺寸允许偏差及检验方法一混凝土工程GBJ134－90截面尺寸厚度小于200㎜±10mm厚度为200-40㎜±15mm厚度大于400㎜±20 mm柱、墙垂直度 5mm表面平整度 8mm预埋管、预留孔中心线位置偏移 5mm预埋螺栓中心线位置偏移 5mm预留洞中心线位置偏移 15 mm电梯井井筒长、宽对中心线井筒全高垂直度＋25H/1000且不大于20 注:H为电梯井筒全高(㎜)4、混凝土组成材料计量结果的允许偏差:GB50164－92组成材料允许偏差水泥、掺合料±2%粗、细骨料±3%水、外加剂±2%5、混凝土从搅拌机卸出到浇筑完毕的延续时间: GB50164－926、现浇结构尺寸允许偏差和检验方法:GB50204－20027、现浇结构外观质量缺陷: GB50204－2002名称现象严重缺陷一般缺陷露筋构件内钢筋未被混凝土包裹而外露纵向受力钢筋有露筋其他钢筋有少量露筋蜂窝混凝土表面缺少水泥砂浆而形成石子外露构件主要受力部位有蜂窝基他部位有少量蜂窝孔洞混凝土中孔穴深度和长度均超过保护层厚度构件主要受力部位有孔洞其他部位有少量孔洞夹渣混凝土中央有杂物且深度超过保护层厚度构件主要受力部位有夹渣其他部位有少量夹渣疏松混凝土中局部不密实构件主要受力部位有疏松其他部位有少量疏松裂缝缝隙从混凝土表面延构件主要受力部位有影响结其他部位有少量不影响伸至混凝土内部构性能或使用功能的裂缝结构性能或使用功能的裂缝连结部构件连接处混凝土缺陷连接部位有影响结连接部位有基本不影位缺陷及连接钢筋、连接件松动构传力性能的缺陷响结构传力性能的缺陷外形缺陷缺棱掉角、棱角不直、翘清水混凝土构件有影响使用其他混凝土构件有不曲不平、飞边凸肋等功能或装饰效果的外形缺陷影响使用功能的外形缺陷外表缺陷构件表面麻面、掉皮、具有重要装饰效果的其他混凝土构件有起砂、沾污等清水混凝土构件有外表缺陷影响使用功能的外表缺陷8、预制构件尺寸的允许偏差及检验方法: GB50204－2002二模板工程 1、现浇构件模板安装的允许偏差及检验方法: GB50204－2002项目允许偏差(㎜) 检验方法轴线位置 5 钢尺检查底模上表面标高±5 水准仪或拉线、钢尺检查截面内基础±10 钢尺检查部尺寸柱、墙、梁＋4,－5 钢尺检查层高垂直度不大于5ｍ 6 经纬仪或吊线、钢尺检查大于5ｍ 8 经纬仪或吊线、钢尺检查相邻两板表面高低差 2 钢尺检查表面平整度 5 2ｍ靠尺和塞尺检查2、预埋件和预留孔洞的允许偏差: GB50204－2002项目允许偏差(㎜)预埋钢板中心线位置 3预埋管、预留孔中心线位置 3插筋中心线位置 5外露长度＋10,0预埋螺栓中心线位置 2外露长度＋10,0预留洞中心线位置 10尺寸＋10,03、预制构件模板安装的允许许偏差及检验方法: GB50204－2002项目允许偏差(㎜) 检验方法长度板、梁±5 钢尺量两角边,取其中较大值薄腹梁、桁架±10柱 0,－10墙、板 0,－5宽度板、墙板 0,－5 钢尺量一端及中部,梁、薄腹梁、桁架、柱＋2,－5 取其中较大值高(厚)度板＋2,－3 钢尺量一端及中部,墙板 0,－5 取其中较大值梁、薄腹梁、桁架、柱＋2,－5侧向弯曲梁、板、柱 L/1000且≤15 拉线、钢尺量最大弯曲处墙板、薄腹梁、桁架 L/1500且≤15板的表面平整度 3 2ｍ靠尺和塞尺检查相邻两板表面高低差 1 钢尺检查对角线差板 7 钢尺量两个对角线墙板 5翘曲板、墙板 L/1500 调平尺在两端量测设计起拱薄腹梁、桁架、梁±3 拉线,钢尺量跨中4、底模板拆除时的混凝土强度要求: GB50204－2002构件内型构件跨度(ｍ) 达到设计的混凝土立方体抗压强度标准值的百分率(%) 板≤2 ≥50>2,≤8 ≥75>8 ≥100梁、拱、壳≤8 ≥75>8 ≥100悬臂构件 / ≥100三钢筋工程1、钢筋加工的允许偏差: GB50204－2002项目允许偏差(㎜)受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±52、钢筋安装位置的允许偏差和检验方法: GB50204－2002项目允许偏差(㎜) 检验方法绑扎钢筋网长、宽±10 钢尺检查网眼尺寸±20 钢尺量连续三档,取最大值绑扎钢筋骨架长±10 钢尺检查宽、高±5 钢尺检查受力钢筋间距±10 钢尺量两端、中间各一点,取最大值排间±5保护层厚度基础±10 钢尺检查柱、梁±5 钢尺检查板、墙、壳±3 钢尺检查绑扎箍筋、横向钢筋间距±20 钢尺量连续三档,取最大值钢筋弯起点位置 20 钢尺检查预埋件中心线位置 5 钢尺检查水平高差＋4,0 钢尺和塞尺检查注:表中梁类、板类构件上部纵向受力钢筋保护层厚度的合点率应达到90%及以上,且不得有超过表中数值倍的尺寸偏差。

混凝土梁断面尺寸标准一、前言混凝土梁是建筑物中承受荷载的重要构件之一，其断面尺寸的设计直接关系到梁的承载能力和使用寿命。

因此，制定混凝土梁断面尺寸标准具有重要意义。

本文将从混凝土梁断面尺寸的基本概念、设计原则、计算方法和标准规范等方面进行详细介绍。

二、混凝土梁断面尺寸的基本概念混凝土梁断面尺寸是指梁截面的宽度和高度。

宽度通常是指梁截面的水平距离，高度通常是指梁截面的垂直距离。

混凝土梁的断面形状可以是矩形、T形、L形、梯形等，不同形状的梁断面尺寸的计算方法也有所不同。

三、混凝土梁断面尺寸的设计原则1.满足承载能力要求混凝土梁的断面尺寸应能满足承载能力的要求，即在荷载作用下，梁截面应能承受荷载并保证结构安全。

2.满足刚度要求混凝土梁的断面尺寸应能满足刚度要求，即在荷载作用下，梁截面应保证足够的刚度，避免过大的挠度和变形。

3.满足使用要求混凝土梁的断面尺寸应能满足使用要求，即在荷载作用下，梁截面应保证足够的使用寿命和可靠性。

四、混凝土梁断面尺寸的计算方法1.矩形截面梁的尺寸计算矩形截面梁的尺寸计算是最为简单的一种，其断面尺寸可以通过以下公式计算：b = (M/αfcdh^2)×10^3h = M/(αfcd b)×10^3其中，b为梁截面宽度，h为梁截面高度，M为设计弯矩，α为混凝土的受压区系数，fcd为混凝土的轴心抗压强度。

2.T形截面梁的尺寸计算T形截面梁的尺寸计算可以通过以下公式计算：b = (M/αfcdh^2)×10^3h = M/(αfcd b)×10^3 + d其中，b为梁截面宽度，h为梁截面高度，d为梁底板的高度，M为设计弯矩，α为混凝土的受压区系数，fcd为混凝土的轴心抗压强度。

3.L形截面梁的尺寸计算L形截面梁的尺寸计算可以通过以下公式计算：b1 = (M/αfcdh1^2)×10^3h1 = M/(αfcd b1)×10^3 + d1b2 = (M/αfcdh2^2)×10^3h2 = M/(αfcd b2)×10^3 + d2其中，b1和b2为梁截面的两个宽度，h1和h2为梁截面的两个高度，d1和d2为梁底板的两个高度，M为设计弯矩，α为混凝土的受压区系数，fcd为混凝土的轴心抗压强度。

混凝土梁断面尺寸标准混凝土梁是建筑结构中常用的构件之一，其作用是承受荷载并将荷载传递到建筑基础上。

在梁的设计中，断面尺寸是一个重要的参数，它决定了梁的承载能力和刚度。

本文将对混凝土梁断面尺寸的标准进行详细介绍。

一、梁的断面尺寸定义混凝土梁的断面尺寸是指梁在截面上的宽度和高度。

梁的宽度通常是垂直于梁轴线的方向，也就是梁的翼缘宽度；梁的高度通常是平行于梁轴线的方向，也就是梁的截面高度。

梁的截面形状可以是矩形、T形、L形、I形或其他形状。

二、混凝土梁断面尺寸的设计原则在设计混凝土梁的断面尺寸时，需要遵循以下原则：1.保证梁的承载能力梁的断面尺寸需要满足承载能力的要求，即梁的截面尺寸应该足够大，以承受荷载并保证结构的安全性。

同时，还需要考虑混凝土的强度和钢筋的数量、位置等因素。

2.保证梁的刚度梁的断面尺寸应该足够大，以保证梁的刚度。

在荷载作用下，梁会发生挠曲变形，如果梁的断面尺寸过小，会导致梁的挠曲变形过大，影响结构稳定性。

3.经济合理梁的断面尺寸应该经济合理，既要满足承载能力和刚度的要求，又要尽可能减少材料的使用。

在设计时需要综合考虑材料的成本、施工难度等因素。

三、混凝土梁断面尺寸的标准混凝土梁断面尺寸的标准通常是根据国家或地区的建筑设计规范制定的。

以下是中国建筑设计规范中给出的混凝土梁断面尺寸标准：1.矩形截面矩形截面梁是最常见的一种混凝土梁，其断面尺寸一般按下列公式计算：h ≥ 1.2lb ≥ 0.2hbw ≥ 100mm其中，h为梁的截面高度，l为梁的跨度，b为梁的翼缘宽度，bw为梁的腹板宽度。

根据梁的受力状态和荷载大小，可以对截面尺寸进行调整。

2.T形截面T形截面梁的断面尺寸一般按下列公式计算：h ≥ 1.2lb1 ≥ 0.2hb2 ≥ 0.2hbw ≥ 100mm其中，h为梁的截面高度，l为梁的跨度，b1和b2分别为梁翼缘的宽度，bw为梁的腹板宽度。

根据梁的受力状态和荷载大小，可以对截面尺寸进行调整。
