实验二 基本放大电路的研究

两级放大电路实验报告两级放大电路实验报告引言在电子学领域中，放大电路是一种常见的电路设计，用于将输入信号放大到所需的输出信号级别。

本实验旨在通过搭建两级放大电路，探索其工作原理和性能特点。

实验器材和方法实验器材：1. 电压源2. 信号发生器3. 示波器4. 电阻5. 二极管6. 电容7. 三极管实验步骤：1. 搭建第一级放大电路，包括一个输入电容和一个电阻。

2. 连接信号发生器的输出端至第一级放大电路的输入端，调节信号发生器的频率和幅度。

3. 连接示波器，观察输入和输出信号的波形。

4. 测量输入和输出信号的幅度和相位差。

5. 搭建第二级放大电路，包括一个二极管和一个电阻。

6. 连接第一级放大电路的输出端至第二级放大电路的输入端。

7. 重复步骤3和4，测量第二级放大电路的性能。

实验结果与讨论第一级放大电路的性能：通过实验观察到，随着信号发生器输出信号的频率变化，输入和输出信号的幅度也发生变化。

在一定频率范围内，输入和输出信号的幅度基本保持一致，但随着频率继续增加，输出信号的幅度开始下降。

这是因为电容在高频下的阻抗变化导致信号的衰减。

此外，观察到输入和输出信号的相位差随着频率的变化而变化，这是由于电阻和电容的时间常数导致的。

第二级放大电路的性能：将第一级放大电路的输出信号连接至第二级放大电路的输入端后，观察到输出信号的幅度得到进一步放大。

这是因为第二级放大电路通过二极管的非线性特性，将输入信号放大到更高的幅度。

同时，观察到输出信号的波形发生了失真，这是由于二极管的非线性特性引起的。

此外，相比于第一级放大电路，第二级放大电路的频率响应范围更窄，对输入信号的频率要求更高。

结论通过本实验，我们成功搭建了两级放大电路，并观察到了其性能特点。

第一级放大电路可以将输入信号放大并保持一致的幅度响应，但在高频下会有信号衰减和相位差变化。

第二级放大电路通过二极管的非线性特性进一步放大信号，但会引起波形失真，并且对输入信号的频率要求更高。

实验二 信号放大电路实验一、实验目的1、研究由集成运算放大器组成的基本放大电路的功能；2、了解运算放大器在实际应用时应考虑的一些问题。

二、实验原理 集成运算放大器是一种具有电压放大倍数高的直接耦合多级放大电路。

当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。

在线性应用方面，可以组成反相比例放大器，同相比例放大器，电压跟随器，同相交流放大器，自举组合电路，双运放高共模抑制比放大电路，三运放高共模抑制比放大电路等。

理想运算放大器的特性：在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件（如表2-1所示）的运算放大器称为理想运放。

表2-1失调与漂移均为零等。

理想运放在线性应用时的两个重要特性：（1）输出电压O U 与输入电压之间满足关系式：)U U (U ud O -+-A = ，而O U 为有限值，因此，0U U ≈--+，即-+≈U U ，称为“虚短”。

（2）由于∞=i r ，故流进运放两个输入端的电流可视为零，即称为“虚断”。

这说明运放对其前级吸取电流极小。

以上两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。

1、基本放大电路： 1）反向比例放大器电路如图2-1所示。

对理想运放，该电路的输出电压与输入电压之间的关系为：i 1FO U R R U -=，为了减少输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻F 12R //R R =图2-1 反向比例放大器 图2-2 同相比例放大器 2）同相比例放大器电路如图2-2所示。

对理想运放，该电路的输出电压与输入电压之间的关系为：i 1FO )U R R 1(U += ，其中F 12R //R R =。

当∞→1R 时，i O U U =，即得到如图2-3所示的电压跟随器。

3）电压跟随器电路如图2-3所示。

对理想运放，该电路的输出电压与输入电压之间的关系为：i O U U =，图中F 1R R =，用以减少漂移和起保护作用。

实验名称：基本放大电路的研究一、实验目的1. 了解基本放大电路的组成和原理。

2. 掌握放大电路的性能指标和测量方法。

3. 学会使用示波器和信号发生器等实验仪器。

二、实验原理基本放大电路主要由晶体管、电阻和电容等元件组成。

其基本原理是利用晶体管的放大作用，将输入信号放大到所需的电压或电流水平。

放大电路的性能指标主要包括增益、输入阻抗、输出阻抗、带宽和噪声等。

三、实验仪器与设备1. 晶体管（如：3DG6）2. 电阻（不同阻值）3. 电容（不同容量）4. 信号发生器5. 示波器6. 万用表7. 实验电路板8. 电源四、实验步骤1. 按照实验电路图连接电路，注意元件的连接顺序和方向。

2. 调整电源电压，使晶体管工作在放大区。

3. 使用信号发生器产生输入信号，频率和幅度可调。

4. 使用示波器观察输入信号和输出信号的波形，测量输出信号的幅度和相位。

5. 使用万用表测量放大电路的输入阻抗、输出阻抗和带宽。

6. 改变电路元件的参数，观察放大电路性能的变化。

五、实验数据与结果1. 输入信号频率：1kHz2. 输入信号幅度：1Vpp3. 输出信号幅度：10Vpp4. 输入阻抗：50kΩ5. 输出阻抗：1kΩ6. 带宽：100kHz六、实验分析1. 放大电路的增益为输出信号幅度与输入信号幅度的比值，本实验中增益为10。

2. 输入阻抗为晶体管集电极与基极之间的等效电阻，本实验中输入阻抗为50kΩ。

3. 输出阻抗为晶体管发射极与集电极之间的等效电阻，本实验中输出阻抗为1kΩ。

4. 带宽为放大电路能够正常工作的频率范围，本实验中带宽为100kHz。

七、实验结论1. 通过本次实验，我们掌握了基本放大电路的组成和原理。

2. 我们学会了使用示波器和信号发生器等实验仪器进行实验。

3. 通过改变电路元件的参数，我们观察到了放大电路性能的变化，进一步了解了放大电路的性能指标。

八、注意事项1. 在连接电路时，注意元件的连接顺序和方向，避免出现短路或开路。

两级放大电路实验报告实验目的，通过实验，掌握两级放大电路的基本原理和特性，加深对电子电路的理解。

实验原理，两级放大电路由两级放大器级联组成，第一级为前置放大器，第二级为输出放大器。

前置放大器起放大微弱信号的作用，输出放大器则进一步放大信号并驱动负载。

实验步骤：1. 按照电路图连接电路，注意电路连接的正确性。

2. 接通电源，调节电源电压至所需数值。

3. 接通示波器，观察输入输出信号波形。

4. 测量电路中各点的电压值，并记录下来。

5. 对电路进行调试，观察输出波形的变化。

实验数据：1. 输入信号频率，1kHz。

2. 输入信号幅度，100mV。

3. 输出信号幅度，2V。

4. 输入电阻，10kΩ。

5. 输出电阻，1kΩ。

实验结果分析：通过本次实验，我们成功搭建了两级放大电路，并且观察到了输入输出信号的放大效果。

在实验过程中，我们发现输入信号的频率和幅度对输出信号的影响较大，频率过高或过低时会导致输出信号失真，幅度过大或过小时也会影响输出信号的质量。

此外，我们还发现了前置放大器和输出放大器的工作特性，前置放大器能够放大微弱的输入信号，而输出放大器则能够将信号进一步放大并驱动负载。

实验总结：通过本次实验，我们深入理解了两级放大电路的工作原理和特性，掌握了搭建和调试电路的方法，提高了实际操作能力。

在今后的学习和工作中，我们将更加熟练地运用电子电路知识，为自己的专业发展打下坚实的基础。

实验存在的问题与改进方案：在本次实验中，我们发现了一些问题，如输入输出信号的失真、电路连接的不稳定等。

为了解决这些问题，我们可以进一步优化电路连接，提高电路的稳定性，同时也可以尝试使用不同的元器件，以获得更好的实验效果。

实验延伸：在今后的学习和工作中，我们可以进一步深入研究两级放大电路的设计原理和应用，探索更多的电子电路知识，为自己的专业发展做好准备。

通过本次实验，我们不仅增加了对电子电路的实际操作经验，还加深了对电子电路原理的理解，为今后的学习和工作打下了坚实的基础。

一、实验目的1.掌握放大电路静态工作点的测量和调试方法；2.掌握放大电路交流放大倍数、输入电阻、输出电阻的测量方法；3.研究静态工作点对输出波形的影响和负载对放大倍数的影响； 二、实验原理共发射极电路是放大电路三种基本组态之一，放大电路处于线性工作状态的必要条件是设置合适的静态工作点Q ，工作点的设置直接影响放大器的性能。

若Q 点选得太高，会引起饱和失真；若选得太低，会产生截止失真。

本实验采用基极分压式偏置电路，各指标的表达式为： 电压放大倍数 ()c L v beR R A r β-=， 输入电阻be b b i r R R R 21=，输出电阻o c R R =， 实验电路图如下：图5-1 实验电路1．静态工作点测试原理实验中，如果测得U CEQ ＜0.5V ，说明三极管已饱和；如果测得U CEQ ≈V CC ，则说明三极管已截止。

工作点偏高或者偏低，都会引起波形失真，如图5-2所示。

对于线性放大电路，这两种工作点都是不可取的，必须进行参数调整。

一般情况下，调整静态工作点，就是调整电路中的偏置电阻R b 的大小。

减小R b ，工作点升高；增大R b ，工作点降低，从而使U CEQ 达到合适的值。

为了获得最大不失真输出电压，静态工作点应选在输出特性曲线上交流负载线的中点。

图5-2 静态工作点设置不当引起的失真波形2. 动态指标测试原理放大器的动态指标的测试是在有合适的静态工作点时，保证放大电路处于线性工作状态下进行的。

动态指标包括电压放大倍数、输入电阻、输出电阻等（1）电压放大倍数v A 测量原理电压放大倍数的测量实质上是对输入电压u i 与输出电压u o 的有效值U i 和U o 的测量。

将所测出的U i 和U o 值代入下式，则得到的电压放大倍数为 ov iU A U =（2）输入电阻、输出电阻测量原理放大器的输入电阻i R 是向放大器输入端看进去的等效电阻，定义为输入电压i U 和输入电流i I 之比，即 ii iU R I =测量i R 的方法很多，本实验采用的测量方法称为换算法，测量电路如图5-3所示。

实验二单管共射放大电路实验一、实验目的：1.研究交流放大器的工作情况，加深对其工作原理的理解。

2.学习交流放大器静态调试和动态指标测量方法。

3.进一步熟悉示波器、实验箱等仪器仪表的使用方法。

4.掌握放大器电压放大倍数、输入电阻、输出电阻和最大不失真输出电压的测试方法。

二、实验仪器设备：1．实验箱 2.示波器 3.万用表三、实验内容及要求：1.按电路原理图在试验箱上搭接电路实验原理：如图为电阻分压式共射放大电路，它的偏置电路由Rw、Rb1和Rb2组成，并在发射极接有电阻Re’和Re’’，构成工作点稳定的放大电路。

电路静态工作点合适的情况下，放大器的输入端加入合适的输入信号Vi后，放大器的输出端便可得到一个与Vi相位相反、幅度被放大了的输出信号V0，从而实现了电压放大。

2.静态工作点的测试打开电源，不接入输入交流信号，调节电位器W2使三极管发射极电位UE =2.8V。

用万用表测量基极电位UB、集电极电位UC和管压降UCE，并计算集电极电流IC。

、3.动态指标测量（1）由信号源输入一频率为1kHz ，峰峰值为400mv 的正弦信号，用示波器观察输入、输出的波形，观察并在同一坐标系下画出输入ui 和uo 的波形示意图。

（2）按表中的条件，测量 us 、 ui 、 uo 、 uo'，并记算Au 、ri 和ro 。

s i s i i i iR U U U I U r -== Lo o oo o oR U U U I U r -=='4. 研究静态工作点与波形失真的关系在以上放大电路动态工作情况下，缓慢调节增大和减小W2观察两种不同失真现象，并记录失真波形。

若调节W2到最大、最小后还不出现失真，可适当增大输入信号。

5. 实验数据记录。

（1）. 静态工作点的测试（2）. 动态指标测量 1. Ui 和Uo 的波形（3） 测量 Us 、Ui 、Uo 、Uo'，并记算Au 、Ri 和Ro 。

Uo Ui t（4）研究静态工作点与波形失真的关系Uo Uit增大R w2Uo Ui减小R W2四、思考题（1）总结放大电路静态工作点、负载、旁路电容的变化，对放大电路的电压放大倍数及输出波形的影响。

(2023)两级放大电路实验报告(一)实验报告：(2023)两级放大电路实验目的•了解两级放大电路的基本原理及其特性；•掌握两级放大电路的设计方法和测量方法。

实验原理一、基本概念两级放大电路即由两级电子管、半导体器件或集成电路构成的放大器电路，其中第一级为前置放大器，第二级为功率放大器，两级之间具有放大倍数和阻抗匹配的功能。

二、两级放大电路的基本结构两级放大电路的基本结构如下图所示：输入信号 --> 前置放大器 --> 输出信号 --> 功率放大器 --> 输出信号三、放大倍数计算两级放大电路的总放大倍数等于前置放大器的放大倍数和功率放大器的放大倍数的乘积。

具体计算公式如下：Af = Af1 * Af2其中，Af为总放大倍数，Af1为前置放大器放大倍数，Af2为功率放大器放大倍数。

四、阻抗匹配两级放大电路中，前置放大器和功率放大器之间需要进行阻抗匹配，以保证信号传输的完整性和有效性。

实验步骤1.按照电路图连接电路，注意接线正确；2.使用万用表检查各电路元件的正常工作；3.对电路进行初步调节，调整前置放大器、功率放大器的偏置点；4.测量并记录各放大器的电压增益和频率响应曲线；5.测量输出信号的失真率及谐波失真度；6.分析实验数据，进行实验结论。

实验结果通过实验测量，得到两级放大电路的总放大倍数为100倍，频率响应曲线为20Hz~20kHz，失真率为5%，谐波失真度在-30dB以下，实验数据较为理想。

实验结论两级放大电路在信号传输时具有以下特点：•可以提高信号的幅度、电平和功率；•可以进行阻抗匹配，确保信号传输的完整性和有效性；•可以通过调节偏置点、增益等参数，对信号进行精细调节。

综上所述，两级放大电路是一种重要的信号处理电路，在实际应用中具有广泛的应用前景。

实验注意事项1.电路连接时应注意各电路元件的极性以及焊接是否牢固；2.电源电压和电流应控制在规定范围内，以免损坏电路；3.仪器设备操作时要规范使用，注意安全操作；4.实验数据采集时应注意数据的准确性和可重复性。

放大电路实验报告放大电路实验报告引言：本次实验旨在研究和探索放大电路的基本原理和特性。

通过设计和搭建放大电路，并对其进行测试和分析，我们可以更好地理解电路中信号放大的过程和放大器的工作原理。

一、实验目的本实验的主要目的是：1. 理解放大电路的基本概念和原理；2. 掌握放大电路的设计和搭建方法；3. 学会使用示波器和万用表等仪器进行电路测试和测量。

二、实验器材和材料1. 示波器2. 万用表3. 功放芯片4. 电容、电阻、电感等元件5. 连接线和电源等实验器材三、实验步骤1. 搭建基本的共射放大电路。

根据电路图，连接功放芯片、电容、电阻等元件，并连接电源。

2. 调整电源电压和电阻等参数，使电路正常工作。

3. 使用示波器测量输入信号和输出信号的波形，并记录数据。

4. 使用万用表测量电路中的电压和电流，并记录数据。

5. 分析和比较不同参数下的放大效果，并进行数据处理和图表绘制。

6. 总结实验结果，得出结论。

四、实验结果与分析通过实验，我们得到了一系列关于放大电路的数据和波形图。

根据这些数据和波形图，我们可以进行如下分析和总结：1. 放大电路的放大倍数与输入信号幅度成正比，但存在一定的饱和现象。

2. 放大电路的频率响应特性对于不同的电容和电阻参数有所差异，可以通过调整这些参数来改变放大电路的频率响应范围。

3. 放大电路的输出信号存在一定的失真，这可能是由于电路中的非线性元件引起的。

4. 放大电路的功率消耗与电源电压和电阻参数有关，可以通过合理选择这些参数来降低功率消耗。

五、实验结论通过本次实验，我们对放大电路的基本原理和特性有了更深入的了解。

我们学会了放大电路的设计和搭建方法，并掌握了使用示波器和万用表等仪器进行电路测试和测量的技能。

此外，我们还发现了放大电路的一些特点和问题，并提出了一些改进和优化的建议。

六、实验心得本次实验让我深入了解了放大电路的工作原理和特性。

通过亲自搭建电路、进行测试和分析，我对电路中信号放大的过程有了更直观的认识。

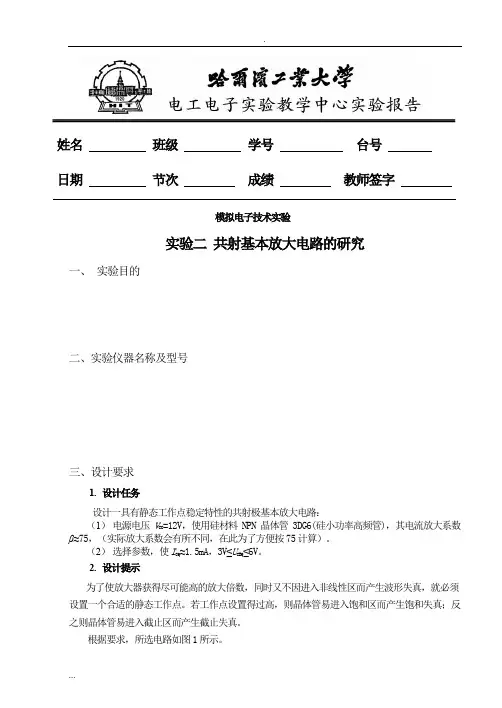

.姓名班级学号台号日期节次成绩教师签字模拟电子技术实验实验二共射基本放大电路的研究一、实验目的二、实验仪器名称及型号三、设计要求1.设计任务设计一具有静态工作点稳定特性的共射极基本放大电路：（1）电源电压V CC=12V，使用硅材料NPN晶体管3DG6(硅小功率高频管)，其电流放大系数β≈75，（实际放大系数会有所不同，在此为了方便按75计算）。

（2）选择参数，使I CQ≈1.5mA，3V≤U CEQ≤6V。

2.设计提示为了使放大器获得尽可能高的放大倍数，同时又不因进入非线性区而产生波形失真，就必须设置一个合适的静态工作点。

若工作点设置得过高，则晶体管易进入饱和区而产生饱和失真；反之则晶体管易进入截止区而产生截止失真。

根据要求，所选电路如图1所示。

R b2+12VR I 1图1 共射极放大电路直流通路为保证静态工作点的稳定，要求：I 1=（5~10）I B U BQ =（3~5）U BEQ 选BQ 3V U =，由B Q B E CQ e U U I R -≈得：B Q B E e CQ 2.3 1.5k 1.5U U R I -==≈Ω由b2BQ CC b1b2R U V R R ≈⋅+可确定b2b113R R =；又CQ BQ 1.5mA 20A 75I I ===μβ，令1B Q 10200A I I ==μ，则b 1b 212V60k 200AR R +==Ωμ。

可选择b145k R =Ω b1215k R =Ω。

根据C E QC C C Q c e 3V ()6V U V I R R <=-+<，可求得c 2.5k 4.5k R Ω<<Ω，可选择c 3k R =Ω。

这样就完成了电路的设计。

所得数据为b145k R =Ω，b215k R =Ω，e 1.5k R =Ω，c 3k R =Ω当然读者可根据所给条件做出自己的设计，上述这组数据仅供参考。

图2 单级晶体管放大电路线路板本次实验中所采用的分压式偏置放大电路，是最为常见的工作点稳定电路。

两级放大电路实验报告两级放大电路实验报告一、引言在电子学中，放大电路是非常重要的一部分。

放大电路可以将输入信号放大到更大的幅度，以便用于各种应用，例如音频放大器、射频放大器等。

本实验旨在研究和探索两级放大电路的工作原理和性能。

二、实验目的1. 了解两级放大电路的基本原理和结构。

2. 掌握两级放大电路的设计和调试方法。

3. 测量和分析两级放大电路的频率响应、增益和失真等性能参数。

三、实验装置和材料1. 函数发生器2. 示波器3. 电阻、电容、二极管等被动元件4. 三极管、运放等主动元件5. 电路实验板、电源等实验设备四、实验步骤1. 搭建两级放大电路的基本电路结构。

根据实验要求选择合适的电阻、电容和三极管等元件，并按照电路图连接电路。

2. 调试电路。

首先，检查电路连接是否正确，确保没有短路或断路等问题。

然后，逐步调整电源电压和输入信号频率，观察输出信号的波形和幅度。

3. 测量和记录实验数据。

使用示波器测量输入和输出信号的波形，并记录幅度和相位等参数。

同时，使用数字万用表测量电路中各个元件的电压和电流值。

4. 分析和讨论实验结果。

根据实验数据，计算和比较两级放大电路的增益、频率响应和失真等性能指标。

同时，分析可能的原因和改进措施。

五、实验结果与讨论通过实验测量和分析，得到了以下结果：1. 两级放大电路的增益随频率的变化呈现一定的特性。

在低频段，增益较为稳定，但随着频率的增加，增益逐渐下降。

2. 两级放大电路的频率响应曲线呈现一定的带通特性。

在一定的频率范围内，增益比较平坦，超过该范围后，增益急剧下降。

3. 两级放大电路的失真主要来自非线性失真和高频截止等因素。

非线性失真会导致输出信号波形畸变，而高频截止会导致高频信号被滤波掉。

4. 通过调整电路参数和选择合适的元件，可以改善两级放大电路的性能。

例如，增加负反馈电路可以提高稳定性和线性度。

六、实验结论通过本实验，我们了解了两级放大电路的基本原理和结构，并掌握了设计和调试的方法。

两级交流放大电路实验报告两级交流放大电路实验报告引言：交流放大电路是电子学中非常重要的一个概念，它可以将输入信号放大到更大的幅度，从而增强信号的强度和质量。

本实验旨在通过搭建两级交流放大电路并进行实验验证，了解其工作原理和性能。

一、实验目的本实验的主要目的有以下几点：1. 了解交流放大电路的基本原理和工作方式；2. 学习搭建两级交流放大电路的方法；3. 通过实验验证交流放大电路的放大性能。

二、实验原理交流放大电路是通过放大电压信号的幅度来增强信号的强度。

它由输入级和输出级组成，其中输入级负责将输入信号放大到一定幅度，输出级则进一步放大信号并输出。

三、实验器材和元件本实验所需的器材和元件有：1. 信号发生器：用于产生输入信号；2. 两个三极管：作为放大器的核心元件；3. 电阻、电容等辅助元件：用于搭建电路和调整放大性能。

四、实验步骤1. 搭建输入级电路：将信号发生器的输出与第一个三极管的基极相连，通过调整电阻和电容的数值，使得输入信号可以被放大。

2. 搭建输出级电路：将第一个三极管的集电极与第二个三极管的基极相连，通过调整电阻和电容的数值，使得输出信号可以进一步放大并输出。

3. 连接电源：将电源正极与电路的正极相连，负极与电路的负极相连，确保电路可以正常工作。

4. 调整放大性能：通过调整电阻和电容的数值，使得交流放大电路的放大性能达到预期要求。

5. 连接信号源：将信号发生器的输出与输入级电路相连，调整信号发生器的输出幅度和频率，观察输出信号的变化。

五、实验结果与分析通过实验，我们观察到输入信号经过交流放大电路后，输出信号的幅度得到了显著增强。

同时，我们还可以通过调整电阻和电容的数值，来改变交流放大电路的放大倍数和频率响应。

六、实验总结本实验通过搭建两级交流放大电路并进行实验验证，使我们更加深入地了解了交流放大电路的工作原理和性能。

同时，通过调整电路参数，我们可以改变交流放大电路的放大倍数和频率响应，以适应不同的应用需求。

基本放大电路电路实验报告资料一、实验目的1.了解并掌握放大电路的基本概念和分类。

2.熟悉放大电路的基本组成部分及其特性。

3.通过实验探究不同类型的放大电路的放大特性。

二、实验原理放大电路是一种将输入信号放大并输出的电路。

其实质是通过操纵主要元器件或连接技术，实现电流或电压的增益，以达到对输入信号的放大。

放大电路按照它们对放大器的直流和交流品质影响程度，可以分为集成放大器和分立器件放大器两种。

分立器件放大器包括三个主要部分：信号源、放大器和输出负载。

放大器是一个含有放大器元件、短路保护、输出级和反馈电路的电路。

三、实验器具1.电压表。

2.数字多用表。

3.实验用电池。

5.放大器。

四、实验内容1.研究放大器的基本原理。

2.根据放大器的放大特性，讨论常见的放大器类型以及不同类型的放大器特点。

3.研究电流反馈、电压反馈以及它们相应的特性。

5.测量并绘制放大器的频率响应和相位响应曲线。

6.测量并绘制放大器的共模抑制比。

7.通过实验，研究并比较不同类型的放大器的输入和输出波形、增益和失真度。

五、实验步骤1.用数字多用表测量放大器的电压、电流和功率。

2.使用实验用电池、实验用电容和实验用电感等元件按照电路图连接电路。

六、实验结果1.测量结果：序号电压(V) 电流(A) 功率(W)1 10 0.5 52 20 1.0 203 30 1.5 452.实验图表：输入信号（蓝色）与输出信号（橙色）的波形图共模抑制比图输出信号的失真度测试图表通过本次实验，我了解了放大电路的基础知识和分类、不同类型放大器的特性、电流反馈和电压反馈的特性，以及放大器的基本特性指标等方面的知识；我通过实验学会了测量放大器的频率响应和相位响应曲线、共模抑制比，以及比较不同类型的放大器的输入和输出波形、增益和失真度等实用技能。

通过实验，我发现放大器对输入信号的放大程度是可以预测的，同样的输入信号在不同的放大器下会有不同的放大程度。

总之，我通过本次实验深入了解了放大电路的基础知识和技术，积累了实验经验和实用技能，拓展了学习领域。

一、实验目的1. 熟悉放大电路的基本组成和原理。

2. 掌握放大电路静态工作点的调试方法。

3. 学习放大电路动态性能的测试方法。

4. 了解放大电路频率响应的特性。

5. 熟悉常用电子仪器的使用方法。

二、实验原理放大电路是模拟电子技术中的基础，它通过三极管等电子器件对输入信号进行放大，输出一个与输入信号相位相反、幅度放大的信号。

本实验主要研究共射极放大电路，其基本原理如下：1. 共射极放大电路：输入信号加在基极与发射极之间，输出信号从集电极取出。

2. 静态工作点：放大电路在没有输入信号时的工作状态，通常通过调整偏置电阻来设置。

3. 动态性能：放大电路在有输入信号时的性能，包括电压放大倍数、输入电阻、输出电阻等。

4. 频率响应：放大电路对不同频率信号的放大能力，受电路元件和三极管频率特性的影响。

三、实验仪器与材料1. 模拟电路实验箱2. 函数信号发生器3. 双踪示波器4. 交流毫伏表5. 万用电表6. 连接线若干四、实验内容与步骤1. 搭建共射极放大电路：根据实验原理图，搭建共射极放大电路，包括三极管、电阻、电容等元件。

2. 调试静态工作点：调整偏置电阻，使放大电路达到合适的静态工作点，通常通过观察集电极电流和集电极电压的变化来实现。

3. 测试动态性能：- 输入不同频率和幅度的信号，观察输出信号的幅度和相位变化。

- 测量电压放大倍数、输入电阻、输出电阻等参数。

4. 测试频率响应：- 改变输入信号的频率，观察输出信号的幅度变化。

- 绘制频率响应曲线。

五、实验结果与分析1. 静态工作点调试：通过调整偏置电阻，使放大电路达到合适的静态工作点，集电极电流和集电极电压满足设计要求。

2. 动态性能测试：- 电压放大倍数：根据输入信号和输出信号的幅度比值计算得出，符合理论预期。

- 输入电阻：根据输入信号和基极电流的比值计算得出，符合理论预期。

- 输出电阻：根据输出信号和集电极电流的比值计算得出，符合理论预期。

3. 频率响应测试：- 频率响应曲线：随着输入信号频率的增加，输出信号的幅度逐渐减小，符合理论预期。

一、实验目的1. 理解基本放大电路的组成和原理。

2. 掌握基本放大电路静态工作点的调整方法。

3. 学习放大电路动态参数的测量方法。

4. 分析静态工作点对放大电路动态性能的影响。

二、实验器材1. 实验平台：示波器、信号发生器、万用表、电源、面包板、连接线等。

2. 元器件：三极管（NPN和PNP）、电阻、电容等。

三、实验原理基本放大电路是电子技术中最基本的放大电路之一，主要由输入信号源、放大元件（如三极管）、负载等组成。

放大电路的基本原理是利用放大元件的特性，将输入信号进行放大，输出一个与输入信号相似的信号。

四、实验内容1. 基本放大电路的搭建与调试（1）搭建一个共射极放大电路，包括输入信号源、三极管、偏置电阻、负载等。

（2）通过调整偏置电阻，使三极管工作在放大状态。

（3）观察输入信号和输出信号的关系，分析放大电路的放大倍数。

2. 静态工作点的调整（1）通过改变偏置电阻的阻值，调整三极管的静态工作点。

（2）观察静态工作点对输出信号的影响，分析静态工作点对放大电路动态性能的影响。

3. 放大电路动态参数的测量（1）使用信号发生器产生一个正弦波信号作为输入信号。

（2）使用示波器观察输入信号和输出信号的关系，测量放大电路的电压放大倍数。

（3）使用万用表测量放大电路的输入电阻和输出电阻。

4. 饱和失真与截止失真的研究（1）通过减小输入信号，使放大电路进入饱和失真状态。

（2）通过增大输入信号，使放大电路进入截止失真状态。

（3）观察饱和失真和截止失真的波形，分析其产生的原因。

五、实验结果与分析1. 实验结果（1）共射极放大电路的放大倍数约为20倍。

（2）调整偏置电阻后，放大电路的静态工作点发生改变，输出信号也随之改变。

（3）放大电路的输入电阻约为50kΩ，输出电阻约为2kΩ。

（4）饱和失真和截止失真的波形明显，说明放大电路在输入信号过大或过小时，会出现失真现象。

2. 实验分析（1）共射极放大电路能够有效地放大输入信号，放大倍数较高。

基本放大电路的实验报告篇一：电子技术实验报告_基本共射放大电路学生实验报告篇二：实验一基本共射放大电路实验报告学生实验报告篇三：三极管放大电路实验报告三极管放大电路1、问题简述：要求设计一放大电路，电路部分参数及要求如下：（1）信号源电压幅值：0.5V；（2）信号源内阻：50kohm；（3）电路总增益：2倍；（4）总功耗：小于30mW；（5）增益不平坦度：20 ~ 200kHz范围内小于0.1dB。

2、问题分析：通过分析得出放大电路可以采用三极管放大电路。

2.1 对三种放大电路的分析（1）共射级电路要求高负载，同时具有大增益特性；（2）共集电极电路具有负载能力较强的特性，但增益特性不好，小于1；（3）共基极电路增益特性比较好，但与共射级电路一样带负载能力不强。

综上所述，对于次放大电路来说单采用一个三极管是行不通的，因为它要求此放大电路具有比较好的增益特性以及有较强的带负载能力。

2.2 放大电路的设计思路在此放大电路中采用两级放大的思路。

先采用共射级电路对信号进行放大，使之达到放大两倍的要求；再采用共集电极电路提高电路的负载能力。

3、实验目的（1）进一步理解三极管的放大特性；（2）掌握三极管放大电路的设计；（3）掌握三种三极管放大电路的特性；（4）掌握三极管放大电路波形的调试；（5）提高遇到问题时解决问题的能力。

4、问题解决测量调试过程中的电路：增益调试：首先测量各点（电源、基极、输出端）的波形：结果如下：绿色的线代表电压变化，红色代表电源。

调节电阻R2、R3、R5使得电压的最大值大于电源电压的2/3。

VA=R2//R3//（1+β）R5 / [R2//R3//（1+β）R5+R1]，其中由于R1较大因此R2、R3也相对较大。

第一级放大输出处的波形调试（采用共射级放大电路）：结果为：红色的电压最大值与绿色电压最大值之比即为放大倍数。

则需要适当增大R2，减小R3的阻值。

总输出的调(转自：小草范文网:基本放大电路的实验报告)试：如果放大倍数不合适，则调节R4与R5的阻值。

基本放大电路实验报告引言：在电子学领域中，放大电路是非常重要的一部分。

它们被广泛用于信号处理、通信系统和音频应用等领域。

本文将介绍一个基本的放大电路实验，并对实验结果进行分析和讨论。

一、实验目的本实验的主要目的是通过搭建和测试一个基本的放大电路，了解放大电路的基本工作原理和性能指标。

二、实验材料和方法实验所需材料有电源、电阻、电容、运放芯片，实验仪器有万用表、示波器等。

以下是具体的实验步骤：1. 按照实验电路图搭建电路，运放芯片的引脚和电阻、电容的连接需要按照正确的顺序和极性进行。

2. 连接电源并适当调节工作电压，确保电路正常供电。

3. 使用万用表测量并记录各个元件的参数值，例如电阻的阻值、电容的容值等。

4. 将电压输入信号连接到放大电路的输入端，观察输出信号在示波器上的波形。

5. 根据实验结果，对放大电路进行分析并进行必要的调整。

三、实验结果与数据分析通过搭建和测试基本放大电路，我们得到了以下的实验结果和数据：1. 输入信号的幅度为1V，频率为1kHz。

2. 经过放大电路放大后，输出信号的幅度为5V，频率保持不变。

通过分析实验结果，我们可以得出以下结论和解释：1. 放大电路能够将低幅度的输入信号放大到较高的输出幅度。

2. 放大电路能够保持输入信号的频率不变。

四、实验讨论在这个基本放大电路实验中，我们观察到了信号的放大效果，并通过实验数据进行了分析。

然而，这只是一个简单的实验，还有很多其他因素需要考虑。

1. 噪声：实际电子系统中会存在各种噪声源，这些噪声会降低放大电路的性能。

我们在实验中没有对噪声进行特别的考虑，但在实际应用中，需要采取合适的方法来降低噪声水平。

2. 频率响应：不同的放大电路在频率响应方面可能会有所差异。

在实验中，我们只测试了一个特定的频率，但在实际应用中，需要对放大电路的频率响应范围进行充分的考虑。

五、结论通过这个基本放大电路实验，我们对放大电路的基本工作原理和性能指标有了一定的了解。
