非金属密封垫片的选择与应用

非金属垫圈标准一、标准介绍非金属垫片是一种常见的密封元件，由于其具有耐高低温、耐化学腐蚀、耐磨损、遮挡电磁波等特点，在航空、航天、汽车等领域都有广泛应用。

在非金属垫片的生产和使用过程中，根据国家标准，需要遵循如下标准：1. GB/T 9122-2010非金属片垫 -型式、尺寸及供货技术条件：该标准规定了非金属垫片的类型、尺寸、技术要求和试验方法，以及交货状态和包装标记。

2. GB/T 3452.1-2005非金属片垫 -剪切材料的相互评定、选择和定量：该标准规定了非金属垫片的剪切性能的测试方法，以及不同材料之间相互评定、选择和定量的方法和标准。

3. GB/T 13927-2008非金属片垫 -密封性能的测试方法：该标准规定了非金属垫片的密封性能测试方法，内容包括氧化耐受性和压缩氧化耐受性测试等。

二、分类介绍非金属垫片的分类主要根据其材料和用途来区分。

按照材料分类，主要有以下几类：1. 纤维素板：由纤维素纤维制成，具有良好的耐热、耐油、耐酸碱等特性。

2. 氟橡胶板：由氟橡胶制成，具有超强耐磨、耐挠曲、耐老化、耐辐射等特性，适用于高温、高压、强腐蚀等恶劣环境。

3. 石墨板：由天然石墨制成，具有较好的热传导性、化学稳定性、耐高温、耐腐蚀等特性，适用于航空、航天、核工业等领域。

按照用途分类，非金属垫片主要包括以下几种：1. 汽车用密封垫片：一般采用聚酯纤维、毡、橡胶、聚四氟乙烯等材料，用于汽车发动机底部、缸盖、排气管等部位密封。

2. 电子行业用垫片：用于手机、电脑、智能家居等电子产品的密封，采用氟橡胶、硅胶、三元乙丙橡胶等材料，具有防水、防尘、隔热、遮挡电磁波等特性。

3. 航空、航天用垫片：应用范围广泛，可用于火箭发动机、航空发动机、船舶、桥梁、机械、液压设备、管路等强度、密封要求高的场合。

总之，非金属垫片具有良好的密封性、耐腐蚀性和耐高低温性，其材料和用途的分类具有多样性，应用范围也较广泛，但不同类型的非金属垫片具有不同的特点和适用范围，必须根据具体的情况合理选择使用。

机械设计必备知识点——密封垫片如何选型在石油、石化、化工等行业的生产、加工、储运乃至销售环节，常常伴随着易燃、易爆、高温、高压、有毒有害和腐蚀等危险因素，机器及设备在使用中工作介质的“跑、冒、滴、漏”，给生产带来极大的危害。

设备中工作介质的泄漏，会造成浪费并污染环境。

垫片密封是过程工业装置中压力容器、过程设备、动力机器和连接管道等可拆连接处最主要的静密封型式。

它们所包含的流体介质范围相当广泛，防止液体或气体通过这些接头处泄漏出来是工厂面临的最重要，也是最困难的任务。

随着生产装置的大型化，生产工艺向高温、高压、高速的方向发展，出现泄漏的机会越来越多，发生事故的概率越来越大，造成的经济损失也越来越大。

往往一处法兰的泄漏就有可能导致一套装置乃至全厂停产，还极有可能会引起火灾、爆炸，造成人员伤亡等重大事故，发生泄漏带来环境污染、产品损失甚至事故，垫片密封的重要性也就不言而喻了。

因此，垫片的选用、设计、制造所存在的问题已逐步引起人们的高度重视。

那么，究竟应该如何选择合适的垫片呢？垫片与垫片密封垫片是一种夹持在两个独立的连接件（主要是指法兰）之间的材料或材料的组合，其作用是在预定的使用寿命内，保持两个连接件间的密封。

垫片必须能够密封结合面，并确保密封介质不渗透和不被腐蚀，能够承受得住温度和压力的作用。

垫片密封一般有连接件（如法兰）、垫片和紧固件（如螺栓、螺母）等组成（见图1），因此决定某个法兰密封性时，必须将整个法兰连接结构作为一个系统进行考虑。

垫片工作正常或失效与否，除了取决于设计选用垫片本身的性能外，还取决于系统的刚度和变形、结合面的粗糙度和平行度以及紧固载荷的大小和均匀性。

图1-垫片密封的法兰连接结构垫片选型五要素了解了垫片密封的结构，我们就可以从温度、应用、介质、压力和尺寸(TAMPS）五个方面来考虑选择一个合适的垫片。

∙温度∙所选用的垫片应该在最高或最低的工作温度下有合理的使用寿命，不同的垫片材料的最高工作温度差异很大。

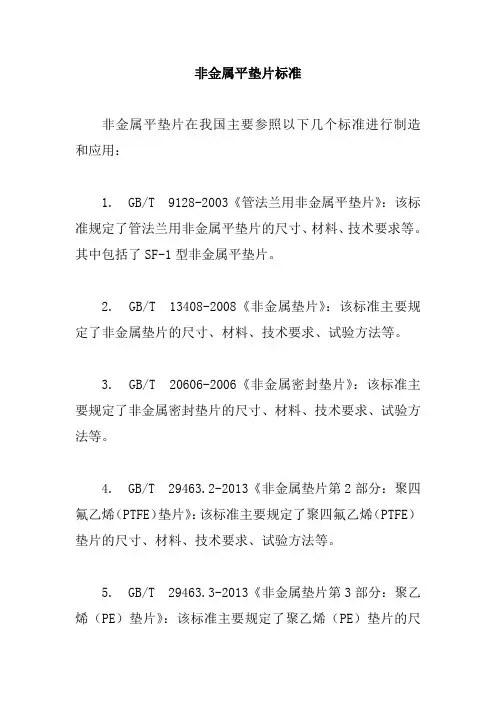

非金属平垫片标准
非金属平垫片在我国主要参照以下几个标准进行制造和应用：
1. GB/T 9128-2003《管法兰用非金属平垫片》：该标准规定了管法兰用非金属平垫片的尺寸、材料、技术要求等。

其中包括了SF-1型非金属平垫片。

2. GB/T 13408-2008《非金属垫片》：该标准主要规定了非金属垫片的尺寸、材料、技术要求、试验方法等。

3. GB/T 20606-2006《非金属密封垫片》：该标准主要规定了非金属密封垫片的尺寸、材料、技术要求、试验方法等。

4. GB/T 29463.2-2013《非金属垫片第2部分：聚四氟乙烯（PTFE）垫片》：该标准主要规定了聚四氟乙烯（PTFE）垫片的尺寸、材料、技术要求、试验方法等。

5. GB/T 29463.3-2013《非金属垫片第3部分：聚乙烯（PE）垫片》：该标准主要规定了聚乙烯（PE）垫片的尺
寸、材料、技术要求、试验方法等。

6. GB/T 29463.4-2013《非金属垫片第4部分：聚丙烯（PP）垫片》：该标准主要规定了聚丙烯（PP）垫片的尺寸、材料、技术要求、试验方法等。

这些标准为非金属平垫片的生产和应用提供了规范和要求，确保了非金属平垫片在管道、设备等领域的密封性能和可靠性。

垫片的种类作用及应用垫片是一种常用的密封元件，它被广泛应用于各个领域，起到了重要的作用。

本文将就垫片的种类、作用以及应用进行介绍。

一、垫片的种类1.法兰垫片：法兰垫片是一种在连接法兰两侧起密封作用的垫片。

根据材料的不同，法兰垫片可以分为金属垫片、非金属垫片和复合材料垫片等。

-金属垫片：由金属材料制成，具有良好的强度和耐高温性能，适用于高温、高压和腐蚀性环境下的密封工作；-非金属垫片：由橡胶、塑料、纸质等材料制成，具有良好的弹性和密封性能，适用于低温、低压和常温环境下的密封工作；-复合材料垫片：由两种或多种不同材料组合而成，既能具备金属垫片的强度和耐温性能，又能具备非金属垫片的弹性和密封性能。

2.机械垫片：机械垫片是一种在机械设备中起到密封作用的垫片。

根据用途的不同，机械垫片可以分为轴封垫片、密封圈垫片和摩擦材料垫片等。

-轴封垫片：安装在轴上，用于防止液体或气体泄露，具有良好的密封效果；-密封圈垫片：安装在管道、阀门等连接处，用于防止液体或气体泄露，具有良好的密封效果；-摩擦材料垫片：具有良好的摩擦性能和耐磨性能，通常用于机械设备的传动系统和制动系统中。

3.专用垫片：专用垫片是一种根据特定需求设计制造的垫片。

根据具体应用的不同，专用垫片可以分为电子垫片、食品级垫片和医用垫片等。

-电子垫片：用于电子设备的隔离、隔音和防尘等方面的工作；-食品级垫片：符合食品卫生标准，用于食品工业中的密封工作；-医用垫片：符合医疗卫生标准，用于医用设备和器械的密封工作。

二、垫片的作用1.密封作用：垫片能够填补连接部位的间隙，起到密封作用，防止液体或气体的泄漏，保证连接部位的工作正常进行。

2.缓冲作用：垫片能够在连接部位承受压力和冲击时，起到缓冲作用，减少连接部位的损坏风险，延长设备使用寿命。

3.隔离作用：垫片能够隔离不同介质间的接触，防止介质之间的相互渗透和污染，保持介质的纯净度和稳定性。

4.抗震作用：垫片能够在设备工作过程中抵御振动和冲击力，保护设备的安全稳定运行。

垫片是法兰连接的主要密封件，因而正确选用垫片也是保证法兰连接不泄漏的关键。

根据制作材料的不同，垫片可以分为很多种类。

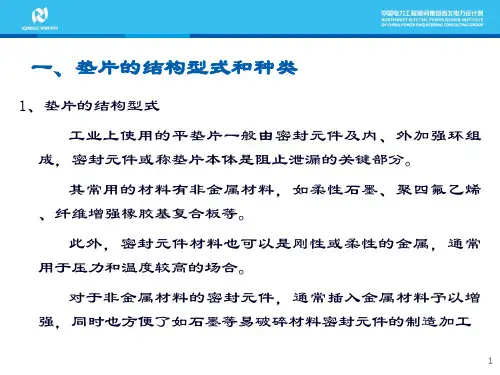

除了垫片的类型，垫片的标识和选型也很重要！一、垫片的结构型式工业上使用的平垫片一般由密封元件及内、外加强环组成，密封元件或称垫片本体是阻止泄漏的关键部分。

其常用的材料有非金属材料，如柔性石墨、聚四氟乙烯、纤维增强橡胶基复合板等。

此外，密封元件材料也可以是刚性或柔性的金属，通常用于压力和温度较高的场合。

对于非金属材料的密封元件，通常插入金属材料予以增强，同时也方便了如石墨等易破碎材料密封元件的制造加工。

增强材料可以是金属薄板或丝网,金属薄板常常采用冲刺孔的方式以提高增强效果和增加弹性，并通过粘结剂和辊压将它们贴合在一起。

密封元件也可以可设一表面层或抗粘结处理层来增加密封效果和防止法兰密封面粘结。

外加强环或外环材料均为实体金属，其作用是：•帮助密封元件安装时对中；••防止密封元件过份压缩而破坏；防止垫片吹出和减少法兰转动等。

••外加强环不与密封介质接触，因此不要求耐介质腐蚀，故常常由碳钢材料制成。

外加强环还可以与密封元件制成一体，例如金属齿形垫片、波齿复合垫片。

••内加强环或内环接触流体，其材料应能抵御密封介质的腐蚀。

内加强环的作用是：••防止密封元件与容器或管道法兰之间的空隙，以避免此空隙干扰流体的流动以及由此引起的流体对垫片的冲击。

•二、法兰垫片的种类1、非金属平垫片——聚四氟乙烯包履垫片①垫片介绍聚四氟乙烯包履垫片是一种非金属复合型软垫片，一般由包封皮及嵌入物两部分组成。

包封皮主要起抗腐蚀作用，通常由聚四氟乙烯材料制成，嵌入物（填料）为带或不带金属加强筋的非金属材料，通常由石棉橡胶板制成。

聚四氟乙烯包履垫片主要适用于全平面型及突面型钢制管法兰连接，适用公称压力PN为0.6～5.0MPa、工作温度为0～150 ℃的腐蚀介质或对清洁度有较高要求的介质。

②垫片的形式管法兰用聚四氟乙烯包履垫片按制造方式可分为三种型式：剖切型（S型）、机加工型（M型）、折包型（F型）。

垫片垫片是用纸、橡皮片或铜片制成，放在两平面之间以加强密封的材料，为防止流体泄漏设置在静密封面之间的密封元件。

选择垫片的材料主要取决于下列三种因素: 温度压力介质一. 金属垫片材料1. 碳钢: 推荐最大工作温度不超过538℃，特别当介质具有氧化性时。

优质薄碳钢板也不适合应用于制造无机酸、中性或酸性盐溶液的设备，如果碳钢受到在的应力，用于热水工况条件下的设备事故率非常高。

碳钢垫片通常用于高浓度的酸和许多碱溶液。

布氏硬度约120。

2. 304不锈钢 18-8（铬18-20%、镍8-10%），推荐最大工作温度不超过760℃。

在温度 -196~538℃区间内，易发生应力腐蚀和晶界腐蚀。

布氏硬度160。

3． 304L 不锈钢含碳量不超过0。

03%。

推荐最大工作温度不超过760℃。

耐腐蚀性能类似304不锈钢。

低的含碳量减少了碳从晶格的析出，耐晶界腐蚀性能高于304不锈钢。

布氏硬度约140。

4． 316不锈钢 18-12（铬18%、镍12%），在304不锈钢中增加约2%钼，当温度提高其强度和耐腐蚀性能提高。

当温度提高时比其它普通不锈钢具有更高抗蠕变性能。

推荐最大工作温度不超过760℃。

布氏硬度约160。

5． 316L不锈钢推荐最大连续工作温度不超过760℃~815℃。

碳含量不超过相对于316不锈钢具有更优秀的耐应力和晶界腐蚀。

布氏硬度约140。

6． 20合金 45%铁、24%镍、20%铬和少量钼和铜。

推荐最大工作温度不超过760℃~815℃。

特别适用于制造耐硫酸腐蚀的设备，布氏硬度约160。

7．铝铝（含量不低于99%）。

铝具有优秀耐腐蚀性能和加工性能，适用于制造双夹垫片。

布氏硬度约35。

推荐最大连续工作温度不超过426℃。

8．紫铜紫铜的成分接近于纯铜，其含有微量的银以增加其连续工作温度。

推荐最大连续工作温度不超过260℃。

布氏硬度约80。

9．黄铜（铜66%、锌34%），在大多数工况条件下，具有良好耐腐蚀性能，但不适应醋酸、氨、盐和乙炔。

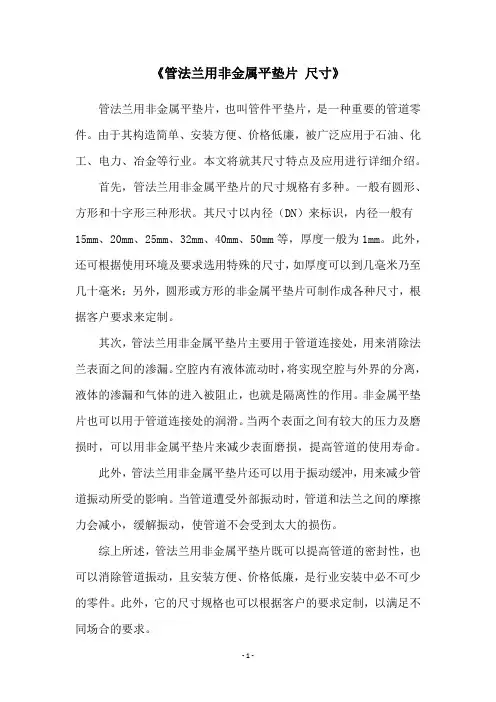

《管法兰用非金属平垫片尺寸》管法兰用非金属平垫片，也叫管件平垫片，是一种重要的管道零件。

由于其构造简单、安装方便、价格低廉，被广泛应用于石油、化工、电力、冶金等行业。

本文将就其尺寸特点及应用进行详细介绍。

首先，管法兰用非金属平垫片的尺寸规格有多种。

一般有圆形、方形和十字形三种形状。

其尺寸以内径（DN）来标识，内径一般有15mm、20mm、25mm、32mm、40mm、50mm等，厚度一般为1mm。

此外，还可根据使用环境及要求选用特殊的尺寸，如厚度可以到几毫米乃至几十毫米；另外，圆形或方形的非金属平垫片可制作成各种尺寸，根据客户要求来定制。

其次，管法兰用非金属平垫片主要用于管道连接处，用来消除法兰表面之间的渗漏。

空腔内有液体流动时，将实现空腔与外界的分离，液体的渗漏和气体的进入被阻止，也就是隔离性的作用。

非金属平垫片也可以用于管道连接处的润滑。

当两个表面之间有较大的压力及磨损时，可以用非金属平垫片来减少表面磨损，提高管道的使用寿命。

此外，管法兰用非金属平垫片还可以用于振动缓冲，用来减少管道振动所受的影响。

当管道遭受外部振动时，管道和法兰之间的摩擦力会减小，缓解振动，使管道不会受到太大的损伤。

综上所述，管法兰用非金属平垫片既可以提高管道的密封性，也可以消除管道振动，且安装方便、价格低廉，是行业安装中必不可少的零件。

此外，它的尺寸规格也可以根据客户的要求定制，以满足不同场合的要求。

管法兰用非金属平垫片作为管道行业的重要零件，一直以来得到行业的广泛重视。

它的使用对管道的密封性及使用寿命有着重要的影响，因此在选择时应注意。

在购买管法兰用非金属平垫片时，客户应首先了解其尺寸规格，再根据自身要求选择合适的产品，及时发现质量问题，以保证管道的使用效果。

法兰非金属软垫片通常用于管道、阀门、泵和其他工业设备的密封应用。

这些软垫片的标准和规范可以根据不同的行业和应用领域而有所不同。

以下是一些常见的标准组织和标准，用于规定和制定法兰非金属软垫片的设计、材料和性能要求：1. **ASTM标准**：美国材料与试验协会（ASTM）发布了一些标准，用于规定非金属软垫片的材料和性能测试方法。

一些相关的ASTM标准包括：- ASTM F104：用于非金属软垫片的标准规范。

- ASTM F104-03a：关于非金属软垫片的标准规范的更新版本。

- ASTM F104M：用于米制尺寸的非金属软垫片的标准规范。

2. **ASME标准**：美国机械工程师协会（ASME）发布了与法兰和密封件相关的标准。

例如，ASME B16.21 标准规定了非金属垫片的尺寸、材料和设计要求，用于管道法兰和法兰联接。

3. **EN标准**：欧洲标准（EN）包括一系列与非金属软垫片相关的标准。

EN 1514 标准系列规定了管道、阀门和法兰联接的非金属垫片的要求。

4. **ISO标准**：国际标准化组织（ISO）发布了一些关于非金属软垫片的标准，例如ISO 11298-1 和ISO 11298-2，这些标准规定了用于压力设备的非金属软垫片的要求。

5. **行业标准**：某些特定行业可能会制定自己的非金属软垫片标准，以满足其特定需求。

例如，石油和化工行业通常制定符合其需求的标准。

请注意，不同的国家和地区可能会采用不同的标准，因此在购买和使用非金属软垫片时，应根据所在地区的法规和标准来选择合适的产品。

此外，具体的应用和要求也会影响非金属软垫片的选择。

因此，建议在选择和使用非金属软垫片时咨询专业工程师或根据具体项目的需求来确定合适的标准和规范。

密封垫材料密封垫是一种常用于机械设备密封的材料，它能够在高温、高压和腐蚀等恶劣环境下起到密封作用，保证机械设备的正常运转。

常见的密封垫材料有非金属垫片、金属垫片和复合垫片等。

非金属垫片是一种常见的密封材料，常见的有橡胶垫片、塑料垫片和纸板垫片等。

橡胶垫片具有良好的弹性和耐磨性，可适应不同形状的密封面，广泛应用于机械设备的密封。

塑料垫片具有良好的耐腐蚀性和绝缘性能，适用于化工设备等特殊环境下的密封。

纸板垫片具有良好的密封性能和可塑性，广泛应用于密封胶、胶垫和包装等领域。

金属垫片是一种常用的高温和高压环境下的密封材料，常见的有铜垫片、铝垫片和不锈钢垫片等。

铜垫片具有良好的导热性和可塑性，适用于高温环境下的密封。

铝垫片具有良好的导电性和耐腐蚀性，适用于电子设备和汽车等领域。

不锈钢垫片具有良好的抗腐蚀和耐高温性能，广泛应用于石油、化工和核电等行业。

复合垫片是一种将不同材料复合而成的密封材料，常见的有石墨复合垫片和陶瓷复合垫片等。

石墨复合垫片由石墨片和金属薄板复合而成，具有良好的密封性能和耐高温性能，适用于高温高压的密封。

陶瓷复合垫片由陶瓷片和金属薄板复合而成，具有良好的耐腐蚀性和耐高温性能，适用于腐蚀性介质的密封。

不同的密封垫材料适用于不同的工作环境和密封要求。

在选择密封垫材料时，需要根据工作环境的温度、压力、介质性质和要求的密封性能等因素来进行选择，确保密封效果和设备的正常运转。

在使用密封垫材料时，还需要注意垫片的安装和保养。

安装时应保证垫片与密封面的接触紧密，避免垫片变形或损坏。

保养时应定期检查垫片的磨损情况，及时更换磨损严重的垫片，以保证密封效果的稳定。

综上所述，密封垫材料是机械设备密封的重要组成部分，不同的密封垫材料适用于不同的工作环境和密封要求。

正确选择和使用密封垫材料，可以有效保护机械设备的正常运转，延长设备的使用寿命。

管道之所以不容易漏水，主要是因为里面有一个垫片，能起到密封的作用，垫片一般用的是什么材料？一、垫片一般用什么材料1、垫片一般用的是金属的或者非金属的材料。

非金属的材料有很多，比如可以用橡胶的或者石棉的，也可以将石棉和橡胶组合起来，还有一种是石墨的垫片。

不管是什么类型的垫片，都要达到密封性。

不过虽然也能够起到一定的密封效果，但是它的耐温性能以及耐压性能都比较差，比较适合于常温的管道或者容器当中，起到密封的作用。

相对来说，它的价格要稍微低一些。

2、如果在高温的环境当中，尤其是高压状态，最好选择金属垫片，它是首选的材料。

主要的金属元素有铜、不锈钢或者低碳钢等等，增加了耐腐蚀性，不容易生锈。

另外还能够带来耐高压、耐高温的作用，密封性能更加优越。

二、水龙头漏水怎么修1、家装的水龙头容易出现漏水的问题，我们需要找到原因，然后再对应解决。

如果总是漏水，有可能是水龙头里面的阀门垫片已经出现了磨损，出水口总是滴滴答答地流水。

2、出现了漏水，基本上都是轴心垫片磨损所导致的。

准备一把钳子，将压盖拧松并且取下，将里面的垫片取出，换上新的轴心垫片，最好选择金属的材质，不容易磨损。

3、如果是水龙头下部缝隙有漏水的问题，基本上是因为压盖当中有一个三角密封垫所导致的。

所以需要将螺丝拧松，再将压盖取下，将里面的三角密封垫取出，换上新的就可以了。

小编总结：水龙头发生漏水的问题，我们能够看到基本上都是阀门内部的垫片或者压盖内的三角垫片出现了磨损，所以选择垫片产品非常重要，最好选择金属材质，因为耐磨损、耐高压。

扩展资料：简介：又名:不锈钢调整垫片,精密调整垫片,德国调整垫片,西德调整垫片,HASBERG调整垫片,哈斯伯调整垫片,Kveiner调整垫片,克维勒调整垫片,Fein调整垫片,风影调整垫片,H+S调整垫片品牌:HASBERG(哈斯伯),Kveiner(克维勒),Fein(风影)材质:不锈钢(1.4310C,SUS201,SUS301,SUS304,SUS430)。

垫片计算公式教学垫片是一种常用的密封元件，通常用于填补两个零件之间的间隙，以防止液体或气体的泄漏。

在工程和制造领域中，垫片的选择和计算是非常重要的，因为它直接影响到设备的密封性能和安全性。

本文将介绍垫片的计算公式，帮助读者更好地理解和应用垫片。

1. 垫片的作用。

垫片通常用于填补两个零件之间的间隙，以防止液体或气体的泄漏。

它还可以用于调整零件之间的间隙，以确保设备的正常运行。

在一些特殊的工况下，垫片还可以起到减震、缓冲和防止腐蚀的作用。

2. 垫片的类型。

根据材料的不同，垫片可以分为金属垫片、非金属垫片和复合垫片。

金属垫片通常由铜、铝、不锈钢等金属材料制成，具有良好的导热性和导电性，适用于高温高压的工况。

非金属垫片通常由橡胶、塑料、纤维等材料制成，具有良好的弹性和密封性能，适用于一般工况。

复合垫片则是将金属和非金属材料复合而成，兼具两者的优点，适用于特殊工况。

3. 垫片的计算公式。

垫片的计算通常涉及到垫片的厚度、内径和外径等参数。

以下是常用的垫片计算公式：1) 垫片的厚度计算公式。

垫片的厚度通常根据设备的工作压力和温度来确定。

一般来说，垫片的厚度越大，其密封性能越好。

垫片的厚度计算公式如下：t = (P D) / (2 S Y)。

其中，t为垫片的厚度，P为设备的工作压力，D为垫片的内径，S为垫片的压缩率，Y为垫片材料的屈服强度。

2) 垫片的内径和外径计算公式。

垫片的内径和外径通常根据设备的连接尺寸和密封要求来确定。

垫片的内径和外径计算公式如下：Di = De 2 (t + c)。

Do = Di + 2 c。

其中，Di为垫片的内径，De为垫片的外径，t为垫片的厚度，c为垫片的压缩余量。

3) 垫片的压缩率计算公式。

垫片的压缩率是指在一定的压力下，垫片的厚度与原始厚度之比。

垫片的压缩率计算公式如下：S = (t0 t) / t0。

其中，S为垫片的压缩率，t0为垫片的原始厚度，t为垫片在压力下的厚度。

4. 垫片的应用。

密封垫片的材质密封垫片的种类多种多样，按其构造的主要材质分为非金属密封垫片、半金属密封垫片和金属密封垫片三大类。

半金属密封垫片就是金属材料和非金属材料的组合密封垫片。

下面对法兰密封垫片的常用金属和非金属材质性能做简单介绍。

一. 密封垫片的金属材料材质1. 密封垫片的金属材料材碳钢:推荐最大工作温度不超过538℃，特别当介质具有氧化性时。

优质薄碳钢板也不适合应用于制造无机酸、中性或酸性盐溶液的设备，如果碳钢受到应力，用于热水工况条件下的设备事故率非常高。

碳钢密封垫片通常用于高浓度的酸和强碱溶液。

布氏硬度约120。

2. 密封垫片的金属材料材304不锈钢我国的标准牌号是0Cr19Ni9(0Cr18Ni9)，推荐最大工作温度不超过760℃。

在温度-196℃~538℃区间内，易发生应力腐蚀和晶界腐蚀。

布氏硬度160。

是密封垫片常用材料。

3. 密封垫片的金属材料材304L 不锈钢我国的标准牌号是00Cr19Ni10(0Cr18Ni10)，含碳量不超过0.03%。

推荐最大工作温度不超过760℃。

耐腐蚀性能类似304不锈钢。

低含碳量减少了碳从晶格的析出，耐晶界腐蚀性能高于304不锈钢。

布氏硬度约140。

4. 密封垫片的金属材料材316不锈钢我国的标准牌号是0Cr17Ni12Mo2,，在304不锈钢中增加约2%的钼，当温度提高其强度和耐腐蚀性能提高。

当温度提高时比其它普通不锈钢具有更高抗蠕变性能。

推荐最大工作温度不超过760℃。

布氏硬度约160。

是耐腐蚀密封垫片常用材料。

5. 密封垫片的金属材料材316L不锈钢我国的标准牌号是022Cr17Ni14Mo2，推荐最大连续工作温度不超过760℃~815℃。

碳含量不超过316不锈钢，具有更优秀的耐应力和晶界腐蚀。

布氏硬度约140。

是耐腐蚀密封垫片常用材料。

6. 密封垫片的金属材料材20合金45%铁、24%镍、20%铬和少量钼和铜。

推荐最大工作温度不超过760℃~815℃。

垫片的种类作用及应用垫片是一种用于填充两个物体之间空隙的密封材料，通常为薄片状。

它们是机械系统中必不可少的元件，用于防止液体或气体的泄漏，减少振动和噪音，并提供紧固件之间的平衡和支撑。

按照材料分，主要有以下几种垫片：1.金属垫片：金属垫片通常由铝、铜、钢、不锈钢等材料制成。

它们具有高强度、耐高温和耐腐蚀的特性，广泛应用于汽车、航空航天、电力设备等领域。

2.橡胶垫片：橡胶垫片通常由天然橡胶、丁腈橡胶、聚氯乙烯等材料制成。

它们具有良好的弹性和密封性能，常用于管道连接、阀门、泵等设备的密封和减振。

3.非金属复合垫片：非金属复合垫片通常由柔性石墨、纤维素、石棉等材料与橡胶或金属层压而成。

它们具有高温、耐酸碱和化学稳定性的特点，常用于高温管道和容器的密封。

4.填料垫片：填料垫片通常由浸渍橡胶、麻纤维等材料制成，可以填充在不规则表面之间。

它们具有良好的密封性能和耐磨性，常用于阀门、法兰等设备的密封。

按照形状分，主要有以下几种垫片：1.扁平垫片：扁平垫片是最常见的一种垫片，具有平整的表面，用于平面间的密封。

2.弹簧垫片：弹簧垫片通常由金属或橡胶制成，具有弹性，可以提供弹性支撑和减震效果。

3.波纹垫片：波纹垫片具有波浪形状，可以提供更大的接触面积和弹性。

4.缓冲垫片：缓冲垫片通常由橡胶或泡沫材料制成，具有较好的减震效果。

垫片的应用非常广泛，主要包括以下几个方面：1.汽车工业：垫片在汽车发动机、变速器、制动系统等部件中被广泛使用，用于密封和减振。

2.航空航天工业：垫片在飞机、导弹、卫星等航空航天设备中扮演着重要的角色，用于保持密闭性和抗振动。

3.电力设备：垫片用于电力设备的连接和密封，如变压器、发电机和变压器等。

4.化工工业：垫片在化工设备的密封和减振中广泛使用，如管道、容器和阀门等。

总之，垫片作为一种密封和减振材料，在各个领域都起着至关重要的作用。

不同种类的垫片具有不同的特性和适用范围，根据实际需求选择合适的垫片材料和形状，可以提高机械系统的效率、安全性和可靠性。

常用垫片的种类作用及应用范围常用垫片的种类作用及应用范围 2010年09月16日技术2010-09-16 10:41:42阅读14评论0 字号:大中小订阅垫片的种类多种多样，按其构造的主体材料分为非金属、半金属和金属垫片三大类。

(1)非金属垫片:非金属垫片质地柔软、耐腐蚀、价格便宜，但耐温和耐压性能差。

多用于常温和中温的中低压容器或管道的法兰密封。

非金属垫片包括橡胶垫、石棉垫、石棉橡胶垫、柔性石墨垫和聚四氟乙烯垫等。

a、橡胶板:制作橡胶板垫片的主要原料有天然橡胶，丁腈橡胶、氯丁橡胶等，另外，氟橡胶等特种橡胶业开始应用。

橡胶因具有组织致密，质地柔软，回弹性好，容易剪切成各种形状，且便宜、易购等特点而被广泛适用于容器和管道的密封中，但它不耐高压，容易在矿物油中溶解和膨胀且不耐腐蚀，在高温下容易老化，失去回弹性。

b、石棉:饰面材料有湿石棉和蓝石棉两种。

湿石棉耐热、耐碱性好，抗拉强度高，耐酸性能较差，大多数石棉橡胶板由它制造;蓝石棉不仅耐热性好，而且耐酸性能也很好。

故多被用于制造耐酸石棉橡胶板。

石棉板正常使能用温度在550?C以下。

直径较大的低压容器可以使用石棉带或石棉绳。

在使用石棉绳时，通常浸渍水玻璃。

酸、碱溶剂等介质也可以使用此类垫片。

c、石棉橡胶板:石棉橡胶板是由石棉、橡胶和填料压制而成的。

一般石棉纤维占60%-85%。

根据其配工艺、性能及用途不同，主要有高压石棉橡胶板、中低压石棉橡胶板和耐油石棉橡胶板。

石棉橡胶板有适宜的强度、弹性、柔软性等想能，用它制作垫片，既便宜又方便，因此在化工企业中得到迅速的推广和应用。

d、柔性石墨:柔性石墨是一种新颖的密封材料，良好的回弹性、柔软性、耐温性，在化工企业中得到迅速的推广和应用。

e、聚四氟乙烯(PTFE):聚四氟乙烯一起耐化学性、耐热性、耐寒性、耐油性优越于现在任何塑料而有“塑料之王”之称，它不易老化，不燃烧，吸水性近乎为零。

其组织致密，分子结构无极性，用作垫片，接触面可以做到平整光滑，对金属法兰不粘着。
