110kv线路停电更换架空地线作业指导书

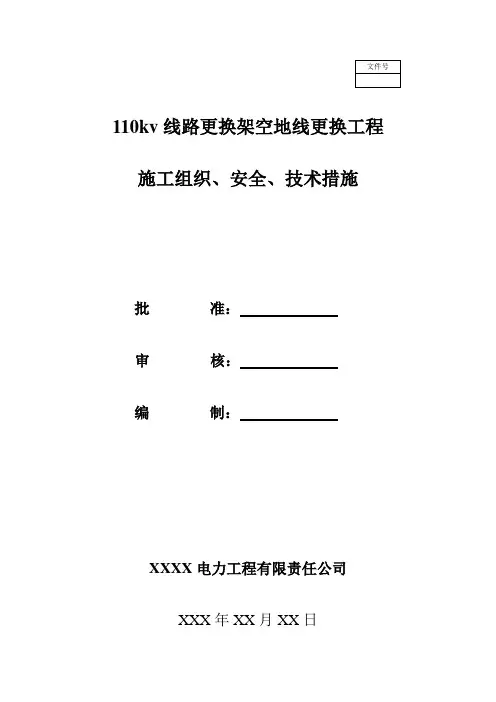

110kv线路更换架空地线更换工程施工组织、安全、技术措施批准：审核：编制：XXXX电力工程有限责任公司XXX年XX月XX日1、工程概况：1.1合同名称：110kv金隆线路地线更换工程合同编号：1.2建设单位：XXX供电公司设计单位：XXX电力咨询设计有限公司施工单位：XXXXX电力工程公司1.3线路概况：因金隆地线严重腐蚀，急需更换。

本工程为自110kv金隆变电所出线后，左转经铜山村27＃杆的双回线路更换架空地线及相应金具工程。

全长计2.7km，转角9次，使用自杆塔20基，沿线跨越电力线、公路，铁路，房屋等较多；地上下管网复杂，杆塔类型多，工程工期紧，施工难度大。

1.4主要部件使用情况：1.4.1本工程直线塔用FXBW4-110/70复合绝缘子单/双联成串。

耐张采用8片XWP2-70陶瓷绝缘子，双联成串，变电所进出线孤立挡为8片单联成串。

1.4.2基础砼强度台阶基础为C15，桩基基础为C25保护帽强度为C10。

1.4.3导线采用LGJX-240/30稀土钢芯铝绞线。

1.4.4地线采用GJX-50稀土钢绞线。

1.4.5主金具如下表主材运输可利用天桥南路及乡村小路进行大运输，运输情况较差。

2、施工方案及施工组织：2.1施工方案2.1.1因本工程总量不大，所以施工不考虑分段，主要以交叉跨越配合停电为主。

2.1.2施工流程为；施工准备—地线更换---附件工程。

2.1.3地线更换应停电进行，若不能保证交叉跨越线路停电的应搭设跨越架。

2.1.4安装施工计划投入4个施工队约160人。

2.2施工组织2.2.1本工程不设立现场办公机构，现场施工人员可临时租用农民住宅住居及用餐。

2.2.2组织机构设置工程总负责人：孙传成施工项目经理：XXX施工安全负责人：XXX施工负责人：XXX施工技术(质检)负责人：XXX停送电负责人：XXX民事处理小组：XXX、XXX、XXX3、施工现场布置及运输：3.1施工材料由汽车沿天桥南路及乡村小路运至各施工点附近临时堆放，再由人力运至各杆位。

110kV龙塔线更换架空地线施工方案批准：审核：编写：湖南湘潭电力建设工程公司二〇一四年五月一、工程概况1、110kV龙塔线共105基铁塔，该线路原地线型号均为GJ-50，因锈蚀严重需要改造为铝包钢绞线JLB20A-50铝包钢绞.2、现110kV龙塔线共有103基杆塔，共27.8公里，双地线架设。

3、本次将更换N34-N77段二、施工平面图（见附件1插图）三、计划停电线路名称及工作时间停电线路名称：110kV龙塔线。

停电时间：2014年5月13 日7：30—5月14日18：30，计划工期2天（日停晚送）。

以上停电施工方案单位初步计划，具体停电施工时间以海口供电局批准的停电时间为准。

四、施工组织措施工作票负责人：唐伙贵专职安全员：唐勇技术负责人：唐道有施工队人员: 共35人五、施工步骤：（具体施工见作业指导书）1、2014年05月13日停电前的施工准备工作做好停电前的施工准备工作：①人员分工安排，召开班前会；②施工工机具和材料的准备及进场到位；③临时措施的工作和准备；④一切停电前能进行的工作。

2、2014年05月13-14日停电工作①停电后验电，分别在以下塔号：110kV龙塔线N34号、110kV 龙塔线N44号、110kV龙塔线N68和N77挂好接地线。

②检查各项安措合格后进行放紧线工作，最后进行附件安装。

六、施工安全措施1、停电、送电工作必须指定专人负责，严禁采用口头或约时停电、送电。

2、在未接到停电许可工作命令前，严禁任何人接近带电体。

3、工作负责人在接到已停电许可工作命令后，必须首先安排人员进行验电，验电必须使用相应电压等级的合格验电器或绝缘棒，验电时必须戴绝缘手套并逐相进行。

4、验明线路无电压之后，必须立即在作业范围的两端挂工作接地线，同时将三相短路。

5、进入施工现场，必须戴安全帽，高处作业人员必须系好安全带，工器具和材料要用绳索传递6、在施工工作范围装设安全遮拦警示带。

7、遇有雷雨，停止施工，以防雷击伤人。

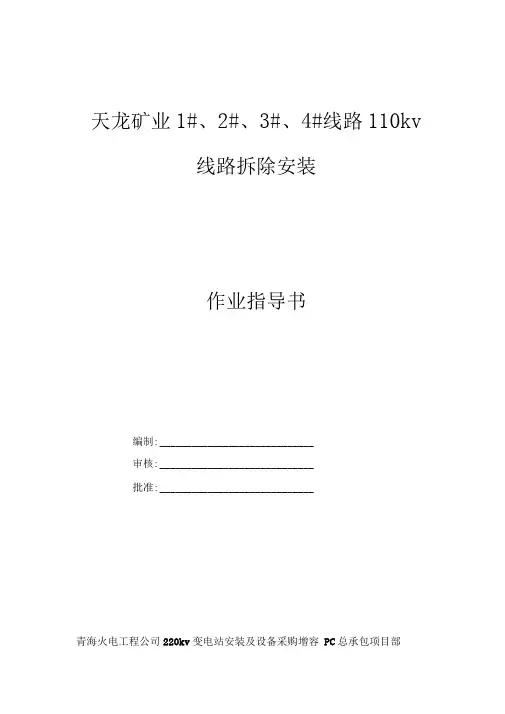

天龙矿业1#、2#、3#、4#线路110kv线路拆除安装作业指导书编制: _____________________________审核: _____________________________批准: _____________________________青海火电工程公司220kv变电站安装及设备采购增容PC总承包项目部一、线路拆除、安装施工作业概述及范围1.1施工作业概述将110kV整流站至110kV开关站2回线路原导线2 x LGJ-400/35型钢芯铝绞线更换为2 x LGJ-630/45型钢芯铝绞线。

采用原线路铁塔，对铁塔进行校验。

将110kV整流站至220kV变电站1回线路原导线2 x LGJ-400/35型钢芯铝绞线更换为2 x LGJ-630/45型钢芯铝绞线。

采用原线路铁塔，对铁塔进行校验。

将110kV整流站至110kV开关站1回线路拆除，新回路改接至220kV 变电站，新建一基铁塔SDJ-21，导线采用2 x LGJ-630/45型钢芯铝绞线，地线采用GJ-80。

以上包含金具进线更换。

1.2项目施工作业范围新疆天龙矿业股份有限公司天龙矿业220K V变电站110kV整流站线路廊道；天龙矿业110KV开关站至110kV整流站线路廊道。

1.3编写依据1 ) GB50233- 2005《110-500KV架空送电线路施工及验收规范》；2)DL5009.2-2004《电力建设安全工作规程》；3)Q/DSG11105-2008《南方电网工程施工工艺控制规范》；4)《电气装置安装工程接地装置施工及验收规范》GB50169 —2006；5)新疆电力设计院有限公司设计的线路图纸；6)产品出厂文件。

二、施工作业前准备2.1运输工具车及服务车辆配置表2.2安装设备器具配置表2.3技术准备231施工图纸（线路部分）全部到齐并经过专业、系统图纸会审，会审后做《图纸会审记录》并签名。

2.3.2《天龙矿业1号、2号、3号线路110kv线路拆除安装安装作业指导书》已报审，并进行技术、质量、安全和环境交底，所有参加施工人员接受交底并签名。

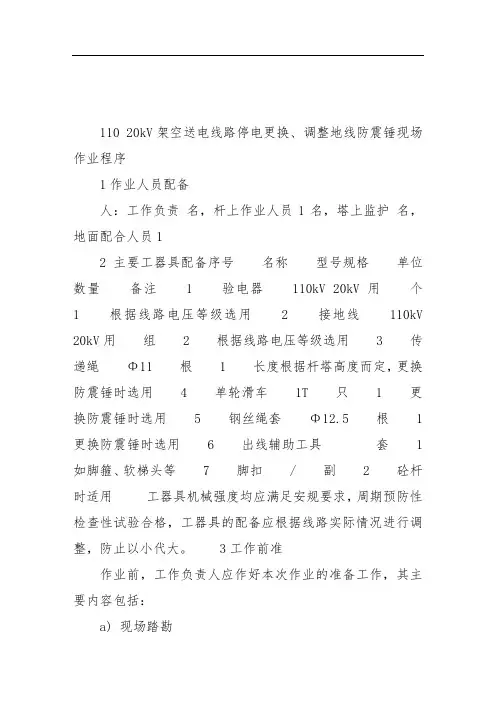

110 20kV架空送电线路停电更换、调整地线防震锤现场作业程序1作业人员配备人：工作负责名，杆上作业人员1名，塔上监护名，地面配合人员12主要工器具配备序号名称型号规格单位数量备注 1 验电器110kV 20kV用个1 根据线路电压等级选用 2 接地线110kV 20kV用组 2 根据线路电压等级选用 3 传递绳Φ11 根 1 长度根据杆塔高度而定，更换防震锤时选用 4 单轮滑车1T 只 1 更换防震锤时选用 5 钢丝绳套Φ12.5 根 1 更换防震锤时选用 6 出线辅助工具套 1 如脚箍、软梯头等7 脚扣/ 副 2 砼杆时适用工器具机械强度均应满足安规要求，周期预防性检查性试验合格，工器具的配备应根据线路实际情况进行调整，防止以小代大。

3工作前准作业前，工作负责人应作好本次作业的准备工作，其主要内容包括：a) 现场踏勘在工作开始前，查明杆塔所处地形情况，地线防振锤数量及所处位置情况，必要时工作票签发人、工作负责人（技术员）及相关人员应先对地线防振锤调整、更换现场进行踏勘；b) 相关资料查找待更换、调整地线防震锤相关资料，内容包括所在杆塔高度、地线防震锤型号、防震锤安装距离c) 工作票及任务工作票签发人根据现场调查情况及相关资料签发工作票及任务单，工作负责人确认无误后接收工作票及任务单d) 材料准备及要工作负责人根据需要配备足够的良好地线防振锤和相关材料，地线防振锤型号和规格应和所在地线型号相匹配e) 危险点分析预序号危险点施 1 高空坠落a)作业人员必须戴安全帽并使用安全带，安全带应栓在电杆、主材或杆塔横担上；b)杆塔上作业转位时，不得失去安全带的保护；c)工作人员应沿脚钉上下杆塔。

2 更换、调整地线防震锤时落物伤人a)工作人员不得站在作业处的垂直下方，高空落物区不得有无关人员通行或逗留；b) 起吊工器具、材料应绑扎牢固并慢慢吊递；c) 工器具、材料严禁浮搁在塔上；d)工器具及材料禁止抛掷。

编号:Q/BC-AZ-034 110kV线路停电更换架空地线线夹作业指导书
（范本）
编写: _________________ 年—月—日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
天津电力公司北辰供电分公司
1范围
本指导书适用于天津电力公司北辰供电分公司110kV线路停电更换架空地线线夹的停电检修作业。

2引用文件
国家电网公司电力安全工作规程(电力线路部分)
GBJ 233—90《110〜500kV架空电力线路施工及验收规范》
GBJ 50312—200《110〜500kV架空送电线路施工及验收规范》
DL/T 5092—1999《110〜500kV架空送电线路设计技术规程》
DL/T 741 —2001《架空送电线路运行规程》
DL/T —2004《电力建设安全工作规程》第二部分：架空电力线路
国家电网公司110 ( 66) kV—500kV架空输电线路运行规范
国家电网公司110 ( 66) kV—500kV架空输电线路检修规范
天津市电力公司《天津市电力公司架空送电线路运行规程》
3修前准备
1准备工作安排
2召开班前会
人员要求
工器具
材料
危险点分析
安全措施
作业分工
4作业程序
作业开工
作业内容及标准
竣工
5消缺记录
6验收总结
7指导书执行情况评估。

110kv线路更换架空地线更换工程施工组织、安全、技术措施批准：审核：编制：XXXX电力工程有限责任公司XXX年XX月XX日1、工程概况：1.1合同名称：110kv金隆线路地线更换工程合同编号：1.2建设单位：XXX供电公司设计单位：XXX电力咨询设计有限公司施工单位：XXXXX电力工程公司1.3线路概况：因金隆地线严重腐蚀，急需更换。

本工程为自110kv金隆变电所出线后，左转经铜山村27＃杆的双回线路更换架空地线及相应金具工程。

全长计2.7km，转角9次，使用自杆塔20基，沿线跨越电力线、公路，铁路，房屋等较多；地上下管网复杂，杆塔类型多，工程工期紧，施工难度大。

1.4主要部件使用情况：1.4.1本工程直线塔用FXBW4-110/70复合绝缘子单/双联成串。

耐张采用8片XWP2-70陶瓷绝缘子，双联成串，变电所进出线孤立挡为8片单联成串。

1.4.2基础砼强度台阶基础为C15，桩基基础为C25保护帽强度为C10。

1.4.3导线采用LGJX-240/30稀土钢芯铝绞线。

1.4.4地线采用GJX-50稀土钢绞线。

1.4.5主金具如下表主材运输可利用天桥南路及乡村小路进行大运输，运输情况较差。

2、施工方案及施工组织：2.1施工方案2.1.1因本工程总量不大，所以施工不考虑分段，主要以交叉跨越配合停电为主。

2.1.2施工流程为；施工准备—地线更换---附件工程。

2.1.3地线更换应停电进行，若不能保证交叉跨越线路停电的应搭设跨越架。

2.1.4安装施工计划投入4个施工队约160人。

2.2施工组织2.2.1本工程不设立现场办公机构，现场施工人员可临时租用农民住宅住居及用餐。

2.2.2组织机构设置工程总负责人：孙传成施工项目经理：XXX施工安全负责人：XXX施工负责人：XXX施工技术(质检)负责人：XXX停送电负责人：XXX民事处理小组：XXX、XXX、XXX3、施工现场布置及运输：3.1施工材料由汽车沿天桥南路及乡村小路运至各施工点附近临时堆放，再由人力运至各杆位。

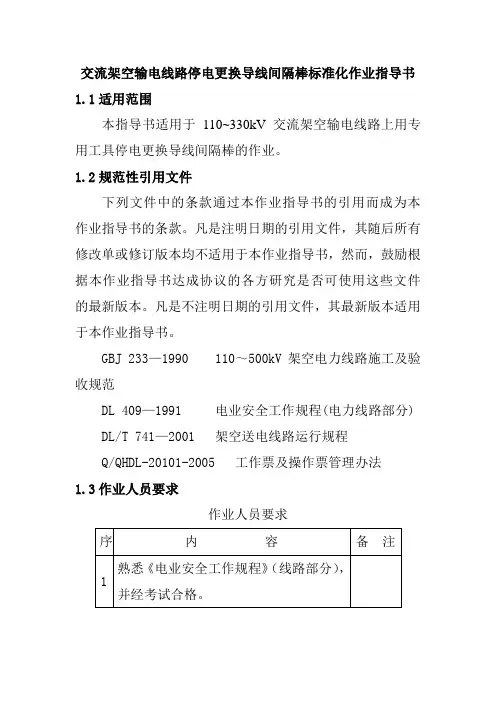

交流架空输电线路停电更换导线间隔棒标准化作业指导书1.1适用范围本指导书适用于110~330kV交流架空输电线路上用专用工具停电更换导线间隔棒的作业。

1.2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

GBJ 233—1990 110～500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程(电力线路部分) DL/T 741—2001 架空送电线路运行规程Q/QHDL-20101-2005 工作票及操作票管理办法1.3作业人员要求作业人员要求序内容备注1 熟悉《电业安全工作规程》（线路部分），并经考试合格。

2 具备330kV线路更换导线间隔棒检修方面的技能。

3 作业人员通过职业技能鉴定，并取得登高架设作业特种作业操作证。

4 作业人员应精神状态良好，无妨碍工作病症。

5 穿戴合格劳动保护服装，作业人员个人安全用具齐全。

1.4作业人员组织作业人员组织序人员分工人数备注1 工作负责人 1 每组2 塔上作业人员 13 地面作业人员/ 视地形1.5工具材料工具材料序名称型号单位数量备注1 导线接地线kV 组 22 绝缘手套kV 双 13 绳套Φ12 条 14 单轮滑车0.5T 个 15 传递绳Φ12×80m—120m条 1视塔高选配6 飞车辆 17 间隔棒个 18 专用工具把 19 个人工具/ 套 1注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定1.6 技术措施：a）间隔棒运到检修现场时必须进行外观检查，间隔棒结构牢固、无变形、无裂纹、部件齐全方可使用。

b）工作中所需的传递绳（Φ12），应有足够的安全系数，发现异常或不满足要求者严禁使用。

停电更换架空地线耐张线夹作业指导书1适用范围本指导书适用于500kV交流及±500kV直流架空输电线路停电更换架空地线耐张线夹作业。

2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

GB50233—2005110～500kV架空电力线路施工及验收规范DL409—91电业安全工作规程(电力线路部分)DL/T741—2001架空送电线路运行规程SDJ226一1987架空送电线路导线及避雷线液压施工工艺规程（试行）Q/CSG10005-2004电气工作票技术规范(线路部分)Q/CSG21011-2009输电线路运行管理标准Q/CSG-EHV20201－2009超高压输电公司输电线路运行管理标准实施细则（试行）3作业准备3.1作业人员要求序号内容备注1熟悉《电业安全工作规程》（线路部分），并经考试合格。

2具备500kV线路更换地线耐张线夹检修方面的技能。

高空作业人员通过职业技能鉴定，并取得登高架设作业特种作业3操作证。

4绞磨操作及压接人员需经专门培训，取证合格。

5作业人员应具备：精神状态良好，无妨碍工作的病症。

穿戴合格劳动保护服装，作业人员个人安全用具齐全，且能做到6正确、安全使用。

3.2作业人员组织序号人员分工人数备注1 工作负责人 12 工作监护人 1 直线塔工作监护3 塔上作业人员4 直线塔地上电工2人，耐张塔塔上电工2人4 绞磨操作员 1相邻直线塔地面电工各2人，耐张塔地面电工35 地面作业人员7人3.3工具材料序号名称型号单位数量备注1 地线接地线组 22 绝缘手套付 23 无极绳Φ12 条 24 无极绳Φ16 条 25 传递滑车0.5T 个 26 方向滑车3T 个 37 传递绳Φ12 条 2 视塔高选配9 总牵引Φ16 条 1 视塔高选配10 卸扣3T 个 511 钢丝绳Φ16×100m 条 112 手板葫芦3T 个 2 耐张塔助收13 钢丝无极绳Φ14×1.5m 条 514 法兰螺丝个 615 角铁桩根 316 磅锤8磅把 117 卡线器3T 个 3 与架空地线型号相符18 绞磨机3T 台 119 液压机台 1序号名称型号单位数量备注20 压模套 121 发电机台 122 吊带3T×3m 根 223 架空地线30m 根 1 与架空地线型号相符24 地线直线压接管个 1 与架空地线型号相符25 地线耐张压接管个 1 与架空地线型号相符26 个人工具自备注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定。

武汉220kV关山变电站主变增容工程110kV关东线导线更换工程施工方案武汉华源电力集团有限公司输变电工程分公司编写：审核：批准：一、适用范围/目的本作业指导书适用于110kV关东线导线更换工程施工。

目的是针对负责放线准备及放线施工人员的作业工艺方法和要求进行阐明，保证整个放线过程顺利、安全进行，在预定的工期内完成放线任务。

二、主要引用/参考文件1、业主/监理/设计文件1.1.本工程的设计施工图及设计说明1.2.监理部关于本工程施工安全质量和进度要求的相关文件1.3.本工程的设计交底文件及施工图纸会审纪要1.4.《电气部分图纸会审纪要》2、技术安全规程规范/现行国家标准2.1.《110～500kV架空电力线路工程施工质量及评定规程》DL/T5168—20022.2.《110～500kV架空送电线路施工及验收规范》GB50233-20052.3.《超高压架空输电线路张力架线施工工艺导则》2.4.《110～500kV架空送电线路设计技术规程》DL/T5092—19992.5.《国家电网公司电力安全工作规程(线路部分)》2009 2.6.《电力建设安全健康与环境管理工作规定》（国家电网【2004】488号）2.7. 《跨越电力线路架线施工规程》DL5106—1999 2.8. 《架空电力线导线及避雷线液压施工工艺规程》(SDJ226-87)3.本公司文件3.1.公司有关技术、质量和安全方面的相关程序文件和工艺手册3.2.《输电线路工程施工组织设计》三、工程概况及说明1、工程概况因220kV关山变主变增容，需对110kV关东线进行导线更换，具体工程规模如下：本工程由220kV关山变换线至110kV东一园变，线路全长约5.1km。

现有110kV关东线1-2#塔为角钢塔；3-39#为双回路钢管杆建设，双边挂线（其中24-39#与凌郑东线共杆架设），本次只更换110kV关东线导线及其金具，地线不更换。

更换导线型号为ACCC/LH-240/35碳纤维复合芯导线。

110kV导地线架设作业指导书1 范围1.1 对导、地线架设全过程进行全面作业指导与质量监控，使其按有限公司质量管理体系进行运转，保证工程质量符合电力施工规范与工程质量检验评定标准要求。

1.2 适用于110kV等级送电线的导、地线架设。

2 规范性引用文件宁波出版社架空输电线路施工技术大全中国电力出版社输电线路施工GBJ 233-90 110～500kV架空电力线路施工与验收规范电力建设安规架空线路篇3 职责3.1 质检部门会同技术部门对铁塔进行全面检验，确定其能满足导地线架设所具备的各种条件；技术部门对施工人员进行技术交底。

3.2 试验人员提供绝缘子试验报告；耐张线夹、接线管液压拉力试验报告，杜绝不合格品用于本工程。

3.3 安全人员组织施工人员对《电力建设安规》中的有关部分进行学习，并行使安全检查监督职能。

3.4 测工根据技术部门提供的数据对弛度进行观测。

3.5 经过培训的压接工持证上岗，进行各种压接作业。

3.6 经过培训的电力工持证上岗，进行导、地线架设。

3.7 质检人员对施工全过程进行质量检查与监督。

4 作业指导4.1 临时拉线制安4.1.1 临时拉线应根据受力的大小选择合适的钢丝绳，并考虑安全系数，每根线均制安一条。

4.1.2 地锚选用铁路枕木，长度为1.2m。

4.1.3 单回路时，地线与中线合用—锚，边线一线—锚，双回路时，每回路上导线与地线合用一锚，中导线与下导线合用一锚。

4.1.4 每基耐张杆塔的两边导、地线架设完毕以后，临时拉线方可拆除。

4.2 越线架搭建4.2.1 一般越线架4.2.1.1 适用范围：铁路、公路、通信线。

4.2.1.2 选用材料：结实的杉木杆。

4.2.1.3 搭建时，立柱埋深不得小于0.5m，稍向被跨物外侧倾斜。

立柱间距定为2m，立柱埋好以后，进行横杆搭建，横杆与立柱之间用Ф4.0mm铁线绑扎，绑扎应牢固，绑扎股数不得少于4股。

一层横杆绑扎完后，几根立柱便成为一个整体，这时应进行撑杆搭建，撑杆埋深不得小于0.5m，撑杆与立柱之间用Ф4.0mm铁线绑扎，绑扎股数不得少于4股。

11020kV架空送电线路停电更换调整地线防震锤现场作业程序一、背景和目的随着电力行业的快速发展，需要不断对电力设施进行升级和维护。

其中，11020kV架空送电线路是电力传输的重要组成部分。

在使用过程中，如果出现地线松动或防震锤损坏等情况，需及时进行更换和调整，以保障电力设施的正常运行。

本文档旨在制定11020kV架空送电线路停电更换调整地线防震锤的现场作业程序，提高工作效率和作业质量。

二、现场作业准备工作在进行现场作业前，必须经过周密的准备工作。

具体包括：1.工作人员作业必须由经过专业培训和考核合格的电力工程师和技术工人进行。

在作业前，必须进行安全技能培训，并获取相应的作业许可证。

2.设备器材在作业现场，需配备钢架脚手架、防护网、安全带、工具箱、铁锤、塞子、级尺、平头铲等器材。

3.安全措施在作业现场，需设置明显的安全警示标识，在必要的位置设置警戒线，加强现场巡查，并配备灭火器等应急措施。

三、现场作业步骤在作业前，必须先停电，并对设备进行绝缘检查。

在确认设备和工具完好后，可进行更换调整地线防震锤的现场作业。

具体步骤如下：1.设置脚手架按照设计要求，在需要更换调整的地点，设置合适的钢架脚手架和防护网，并进行稳定性检查。

2.拆除原地线防震锤使用相应工具，拆除原地线防震锤和其支架，并进行清理。

3.测量距离和高度在安装新的地线防震锤之前，需测量地线和防震锤间的距离和高度，保证安装的准确性。

4.安装新的地线防震锤根据测量结果，选取合适的地线防震锤，并按照支架要求进行安装和调整。

5.检查和测试在安装完成后，进行检查和测试，确保地线防震锤的安装牢固和可靠。

6.撤除脚手架在作业完成后，将钢架脚手架和防护网进行拆除，并进行清理和收拾。

四、安全注意事项在进行现场作业时，必须严格遵守相关安全规定，确保作业人员的安全：1.严格执行现场的安全管理制度，穿戴个人防护用具，不得擅自更改、绕过、短接电路。

2.严格遵守作业规程和工作程序要求，不得从事与工作任务无关的行为。

110kV龙塔线更换架空地线施工方案批准：审核：编写：湖南湘潭电力建设工程公司二〇一四年五月一、工程概况1、110kV龙塔线共105基铁塔，该线路原地线型号均为GJ-50，因锈蚀严重需要改造为铝包钢绞线JLB20A-50铝包钢绞.2、现110kV龙塔线共有103基杆塔，共27.8公里，双地线架设。

3、本次将更换N34-N77段二、施工平面图（见附件1插图）三、计划停电线路名称及工作时间停电线路名称：110kV龙塔线。

停电时间：2014年5月13 日7：30—5月14日18：30，计划工期2天（日停晚送）。

以上停电施工方案单位初步计划，具体停电施工时间以海口供电局批准的停电时间为准。

四、施工组织措施工作票负责人：唐伙贵专职安全员：唐勇技术负责人：唐道有施工队人员: 共35人五、施工步骤：（具体施工见作业指导书）1、2014年05月13日停电前的施工准备工作做好停电前的施工准备工作：①人员分工安排，召开班前会；②施工工机具和材料的准备及进场到位；③临时措施的工作和准备；④一切停电前能进行的工作。

2、2014年05月13-14日停电工作①停电后验电，分别在以下塔号：110kV龙塔线N34号、110kV 龙塔线N44号、110kV龙塔线N68和N77挂好接地线。

②检查各项安措合格后进行放紧线工作，最后进行附件安装。

六、施工安全措施1、停电、送电工作必须指定专人负责，严禁采用口头或约时停电、送电。

2、在未接到停电许可工作命令前，严禁任何人接近带电体。

3、工作负责人在接到已停电许可工作命令后，必须首先安排人员进行验电，验电必须使用相应电压等级的合格验电器或绝缘棒，验电时必须戴绝缘手套并逐相进行。

4、验明线路无电压之后，必须立即在作业范围的两端挂工作接地线，同时将三相短路。

5、进入施工现场，必须戴安全帽，高处作业人员必须系好安全带，工器具和材料要用绳索传递6、在施工工作范围装设安全遮拦警示带。

7、遇有雷雨，停止施工，以防雷击伤人。

编号:Q/×××35kV－110kV××线路停电更换架空地线作业指导书（范本）编写：年月日审核：年月日安全：年月日批准：年月日工作负责人：作业日期年月日时至年月日时××供电公司×××1范围本指导书适用于黄石供电公司输电线路部××kV××线路停电更换架空地线。

2 引用文件GBJ50233-2005 110～500kV架空电力线路施工及验收规范GB50173—92 35kV及以下架空电力线路施工及验收规范国家电网安监［2009］664号国家电网公司电力安全工作规程（线路部分）（试行）DL/T 741-2001 架空送电线路运行规程Q/GDW 179—2008 110～750kV架空输电线路设计规定GB/T 19001-2000 质量管理体系要求国家电网生[2004]503号关于印发《国家电网公司现场标准化作业指导书编制导则（试行）》的通知现场标准化作业指导书编制导则SDJ 226-1987 架空送电线路导线及避雷线液压施工工艺规程3 修前准备3.13.2准备工作安排3.3人员要求3.4工器具3.5材料3.6危险点分析3.7安全措施3.8作业分工4作业程序4.1开工4.2作业内容及标准4.3竣工5记录5.1变更记录5.2消缺记录6 验收总结7 指导书执行情况评估8 附录8.1编写说明工作任务：××kV××线××#～××#档停电更换GJ- 地线。

线路情况：××kV××线××#～××#无交叉跨越物，无平行带电线路。

接地线情况：接地线位置如图1所示。

作业人员：共××人。

图1 接地线位置示意图。

110kv关东线导线更换工程停电施工方案武汉220kV关山变电站主变增容工程110kV关东线导线更换工程施工方案武汉华源电力集团有限公司输变电工程分公司编写:审核:批准：一、适用范围/目的本作业指导书适用于110kV关东线导线更换工程施工。

目的是针对负责放线准备及放线施工人员的作业工艺方法和要求进行阐明，保证整个放线过程顺利、安全进行，在预定的工期内完成放线任务。

二、主要引用/参考文件1、业主/监理/设计文件1。

1.本工程的设计施工图及设计说明1.2.监理部关于本工程施工安全质量和进度要求的相关文件 1。

3.本工程的设计交底文件及施工图纸会审纪要 1.4.《电气部分图纸会审纪要》2、技术安全规程规范/现行国家标准2.1。

《110,500kV架空电力线路工程施工质量及评定规程》DL/T5168—20022.2。

《110，500kV架空送电线路施工及验收规范》GB50233—20052.3.《超高压架空输电线路张力架线施工工艺导则》 2。

4.《110，500kV架空送电线路设计技术规程》DL/T5092-19992.5。

《国家电网公司电力安全工作规程(线路部分)》2009 2。

6.《电力建设安全健康与环境管理工作规定》(国家电网【2004】488号）2.7。

《跨越电力线路架线施工规程》 DL5106—1999 2.8. 《架空电力线导线及避雷线液压施工工艺规程》 (SDJ226-87)3。

本公司文件3.1.公司有关技术、质量和安全方面的相关程序文件和工艺手册3。

2。

《输电线路工程施工组织设计》三、工程概况及说明1、工程概况因220kV关山变主变增容，需对110kV关东线进行导线更换，具体工程规模如下:本工程由220kV关山变换线至110kV东一园变,线路全长约5。

1km。

现有110kV关东线1-2＃塔为角钢塔;3-39＃为双回路钢管杆建设，双边挂线(其中24—39#与凌郑东线共杆架设），本次只更换110kV关东线导线及其金具，地线不更换。
