制氮机说明书

第一部分安全1. 安全用户在开启运行本制氮系统之前，应认真阅读本手册以及有关部件的技术资料，并经本系统设备制造商- - -山东佳脉气体设备有限公司（以下简称GAMMA）指派的售后服务人员培训合格以及获得操作许可。

严禁未经上述培训合格和获得操作许可的一切人员开启、运行、操作或维护本设备。

在安装、操作和维护系统前，手册中的安全警告必须引起特别重视。

GAMMA不对由用户的安装、操作及维护错误而造成制氮系统及其他损害负责。

1.1 系统指定用途在没有得到GAMMA的书面批准，不能作以下改动：改动设置超过5.3.1节中的限制范围系统本身硬件装置的改变如以上情况发生，GAMMA对有关用户的质保承诺将自动失效。

1.2 防止事故规定所有预防事故条款是由国家法定部门规定的，在操作时须严格遵守。

1.3 危险来源人身伤害！由于系统的自动操作功能， PSA系统有可能自动启动。

在任何养护工作开始前，必须关闭整个系统及系统各部分。

人身伤害！系统装置和管道均为带压状态。

在拆卸管路和系统部件时，系统带压气体立即向外扩张，会直接或间接造成人身伤害。

在养护开始前，系统和管道须泄压。

本设备的压力容器的工作压力不能高于其设计压力。

安全阀应根据国家劳动部的有关规定定期校准和检验。

火灾 !PSA制氮系统排放出的废气中为浓缩氧气（approx.35Vol.%），因此，应确保安装本设备的机房通风良好并禁止吸烟，或以钢管将废气从设备接至室外安全处排放，避免与明火以及易燃易爆物质接触，防止引起火灾。

中毒!尽管废气中为浓缩氧气（approx.35Vol.%），但切不可用于呼吸，否则废气中的杂质及其他有害成分会对身体造成损害。

窒息 !本设备的气体产品为氮气，仅含有微量的氧气。

吸入该气体或置身于该气体环境内，会使人缺氧或窒息死亡。

用户必须严格防止该气体泄露或排放到人员活动的密闭空间场所。

安装本设备的机房应保证通风良好。

第二部分PSA制氮工艺原理2．碳分子筛变压吸附（PSA）空分制氮原理吸附剂（碳分子筛）吸附剂是变压吸附系统的核心。

碳分子筛制氮机使用说明书重工电机科技股份二零零八年一月目录一、概述二、主要特征与主要性能参数三、变压吸附制氮原理及工艺流程1．工作原理2．工艺流程四、变压吸附制氮安装操作及维护1．安装2．操作3．维护保养五、常见故障及排除方法六、气体流量修正说明七、技术文件目录八、通用流程图/电原理图/接线图安全敬告在操作制氮机前，请务必仔细阅读说明书、注意事项安全注意事项：（1）储气罐排污储气罐使用一段时间后，应打开排污阀，进行排污。

如果储罐有剩余气体，排放时应避免气流直接冲击人体。

以防止可能出现的危险。

（2）拆卸管路拆卸管路时应确认管路中没有压缩空气。

如有，应将压缩空气排净后再进行拆卸。

（3）回吹球阀的设定回吹球阀经调试人员设定好回吹量,操作人员不得再动。

（4）流量控制阀门的设定阀Q4经技术人员定好流量后,操作人员一般不用再调。

在初次送气时,阀Q4应全部关闭,打开Q3后，再缓慢调整Q4至所需流量,调整Q4的同时,应相应调整减压阀T,使两者同时达到压力与流量要求。

（5）样气检测阀门的设定测量气体流量通过调速阀TS来调定。

样气流量为350+50毫升/分，一次调定后，不再调。

（一般以脸颊感觉不到气流，嘴唇能感觉到气流为准）（6）空压机的安全操作依据空压机说明书对其进行安全操作。

（7）吸附塔法兰盖拆卸步骤打开吸附塔上法兰盖时，先应对称拆卸任意两个螺栓（成180度角）。

逐步将法兰上剩余的螺栓拆掉。

一、概述氮气在自然界中分布很广,是空气的主要成分(约占78%),在常温常压下无色、无味、无毒、不燃、不爆,使用上很安全。

氮气分子结构十分稳定,化学性质很不活泼,通常难以同其它物质发生化学反应,表现为很大的惰性,被广泛用于保护气体。

随着科学技术的进步和经济的发展,氮气的应用围日益扩大,并已深入许多工业部门和日常生活领域。

工业用氮气的制取是以空气为原料,将其中的氧气和氮气分离而获得,其方法主要有深冷空分法、分子筛空分法及薄膜空分法等。

PSA系列制氮机使用说明书PSA系列制氮机使用说明书一、用途及使用范围氮气广泛用于石油、化工、食品、电子、冶金、医药等行业。

空分制氮设备可提供这些行业各种设备所需的氮气。

如金属烧结、激光打孔的保护性气体、石油及化工管道设备的清洗及气体置换、食品工业中的气调保鲜及充氮包装、电子行业生产半导体器件的氮气份保护、医药行业的针剂充氮及其他需要氮气的部门。

PSA系列空分制氮设备所生产的普通氮气,可作为各个行业的保护性气体。

二、PSA系列空分制氮机主要规格及技术参数如下:主要规格及参数注：氮气产量－立方米/小时主要技术参数三、工作原理及结构空分制氮设备是采用变压吸附原理,利用碳分子筛从空气中提取氮气的装置。

变压吸附制氮机的吸附罐，在压力高时，碳分子筛吸附空气中的氧，而不易被吸附的氮气成为产品；在压力低时，氧从碳分子筛中脱附出来。

利用压力的变化，就能有效地从空气中分离出所需要的氮气。

变压吸附制氮装置的主要特点：⒈设备简单,体积小,制氮成本低。

⒉操作方便,采用自动程序控制,操作、维护费用低。

本设备制成二塔结构,采用常压解吸流程。

空分制氮设备的产气量与纯度成反比。

产气量大时,氮体的纯度降低;反之,减小气量使氮气的纯度上升。

用户可根据需要选择合适的氮气产气量和氮气纯度。

本设备的控制系统采用PLC程序控制器控制阀门动作。

制氮机制氮气基本工艺流程示意图见附图1、附图2附图1附图2空气经空压机压缩后，经过干燥、除尘后，经过左吸进气阀进入左吸附罐，罐压力升高，压缩空气中的氧分子被碳分子筛吸附，未被吸附的氮气穿过吸附床，经过左吸出气阀、氮气产气阀进入氮气储罐，这个过程称之为左吸。

持续时间为58秒。

左吸过程结束后，左吸附罐与右吸附罐通过上下均压阀连通，使左右吸附罐压力达到均衡，这个过程称之为均压，持续时间为2秒。

均压结束后，压缩空气经过右吸进气阀进入右吸附罐，压缩空气中的氧分子被碳分子筛吸附，富集的氮气经过右吸出气阀、氮气产气阀进入氮气储罐，这个过程称之为右吸。

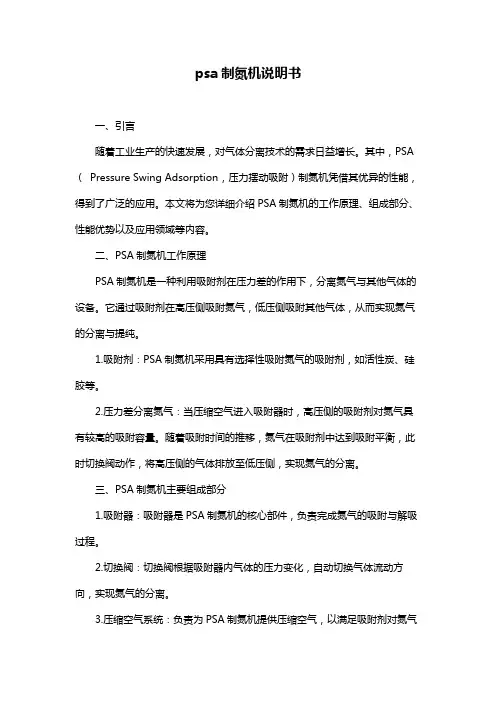

psa制氮机说明书一、引言随着工业生产的快速发展，对气体分离技术的需求日益增长。

其中，PSA （Pressure Swing Adsorption，压力摆动吸附）制氮机凭借其优异的性能，得到了广泛的应用。

本文将为您详细介绍PSA制氮机的工作原理、组成部分、性能优势以及应用领域等内容。

二、PSA制氮机工作原理PSA制氮机是一种利用吸附剂在压力差的作用下，分离氮气与其他气体的设备。

它通过吸附剂在高压侧吸附氮气，低压侧吸附其他气体，从而实现氮气的分离与提纯。

1.吸附剂：PSA制氮机采用具有选择性吸附氮气的吸附剂，如活性炭、硅胶等。

2.压力差分离氮气：当压缩空气进入吸附器时，高压侧的吸附剂对氮气具有较高的吸附容量。

随着吸附时间的推移，氮气在吸附剂中达到吸附平衡，此时切换阀动作，将高压侧的气体排放至低压侧，实现氮气的分离。

三、PSA制氮机主要组成部分1.吸附器：吸附器是PSA制氮机的核心部件，负责完成氮气的吸附与解吸过程。

2.切换阀：切换阀根据吸附器内气体的压力变化，自动切换气体流动方向，实现氮气的分离。

3.压缩空气系统：负责为PSA制氮机提供压缩空气，以满足吸附剂对氮气的吸附需求。

4.控制系统：控制系统对整个PSA制氮机的工作进行监控与调节，确保设备运行在最佳状态。

四、PSA制氮机性能优势1.高产氮效率：PSA制氮机采用具有选择性吸附的吸附剂，可实现高纯度氮气的制备。

2.稳定供气：PSA制氮机采用压力摆动吸附原理，能够在连续运行过程中，稳定供应高纯度氮气。

3.节能环保：PSA制氮机具有较高的能源利用效率，降低能源消耗，符合绿色环保的发展理念。

4.安全可靠：PSA制氮机采用优质材料和先进控制系统，确保设备在运行过程中的安全可靠。

五、PSA制氮机应用领域1.气体输送：在气动系统中，PSA制氮机可作为气体输送的动力来源。

2.保护气：在金属焊接、切割等领域，PSA制氮机可提供稳定的保护气。

3.置换气体：在工业生产中，PSA制氮机可实现有害气体的置换。

碳分子筛制氮机使用说明书中船重工电机科技股份有限公司二零零八年一月目录一、概述二、主要特征与主要性能参数三、变压吸附制氮原理及工艺流程1．工作原理2．工艺流程四、变压吸附制氮安装操作及维护1．安装2．操作3．维护保养五、常见故障及排除方法六、气体流量修正说明七、技术文件目录八、通用流程图/电原理图/接线图安全敬告在操作制氮机前，请务必仔细阅读说明书、注意事项安全注意事项：（1）储气罐排污储气罐使用一段时间后，应打开排污阀，进行排污。

如果储罐内有剩余气体，排放时应避免气流直接冲击人体。

以防止可能出现的危险。

（2）拆卸管路拆卸管路时应确认管路中没有压缩空气。

如有，应将压缩空气排净后再进行拆卸。

（3）回吹球阀的设定回吹球阀经调试人员设定好回吹量,操作人员不得再动。

（4）流量控制阀门的设定阀Q4经技术人员定好流量后,操作人员一般不用再调。

在初次送气时,阀Q4应全部关闭,打开Q3后，再缓慢调整Q4至所需流量,调整Q4的同时,应相应调整减压阀T,使两者同时达到压力与流量要求。

（5）样气检测阀门的设定测量气体流量通过调速阀TS来调定。

样气流量为350+50毫升/分，一次调定后，不再调。

（一般以脸颊感觉不到气流，嘴唇能感觉到气流为准）（6）空压机的安全操作依据空压机说明书对其进行安全操作。

（7）吸附塔法兰盖拆卸步骤打开吸附塔上法兰盖时，先应对称拆卸任意两个螺栓（成180度角）。

逐步将法兰上剩余的螺栓拆掉。

一、概述氮气在自然界中分布很广,是空气的主要成分(约占78%),在常温常压下无色、无味、无毒、不燃、不爆,使用上很安全。

氮气分子结构十分稳定,化学性质很不活泼,通常难以同其它物质发生化学反应,表现为很大的惰性,被广泛用于保护气体。

随着科学技术的进步和经济的发展,氮气的应用范围日益扩大,并已深入许多工业部门和日常生活领域。

工业用氮气的制取是以空气为原料,将其中的氧气和氮气分离而获得,其方法主要有深冷空分法、分子筛空分法及薄膜空分法等。

鸿扬牌®PSA系列变压吸附制氮机操作使用说明书南通鸿扬制氮设备有限公司操作说明书目录一．相关知识1．气体知识2．压力知识3．电力知识4．安全知识5．知识产权6．提示二．变压吸附（PSA）制氮原理及系统设备概述1．概述2．PSA制氮原理3．PSA制氮基本工艺流程4．PSA制氮系统设备三．设备安装及工况条件1．设备布置要求2．工况条件3．设备安装四．设备调试及开、停车1．设备调试前准备工作2．设备首次开车（设备调试）3．设备正常开车步骤4．设备正常停车步骤5．故障紧急停车步骤6．设备正常运行状态描述7．设备操作注意事项五．设备检验1．检验标准2．设备出厂检验3．设备现场检验、调试验收六．设备维护1．设备日常维护2．设备周期性维护3．常见故障处理4．设备维护记录表七．随机附件1．设备清单2．随机提供的资料、备件3．设备标示、警示牌八．设备保修条款1．设备质量保证条款2．设备保修期限、范围、措施附件1：设备性能页附件2：系统日常工作记录表附件3：系统维护记录表一、相关知识1．气体知识氮气作为空气中含量最丰富的气体，取之不竭，用之不尽。

它无色、无味，透明，属于亚惰性气体，不维持生命。

高纯氮气常作为保护性气体，用于隔绝氧气或空气的场所。

氮气（N2）在空气中的含量为78.084%（空气中各种气体的容积组分为：N2：78.084%、O2：20.9476%、氩气：0.9364%、CO2：0.0314%、其它还有H2、CH4、N2O、O3、SO2、NO2等，但含量极少），分子量为28，沸点：-195.8℃，冷凝点：-210℃。

2．压力知识变压吸附（PSA）制氮工艺是加压吸附、常压解吸，必须使用压缩空气。

现使用的吸附剂——碳分子筛最佳吸附压力为0.6~0.9MPa，整个制氮系统中气体均是带压的，具有冲击能量；因此设备安装、调试、操作维修时必须注意安全，不得近距离面对气体。

非专业人员或未经许可，请勿擅动系统中管路阀门、压力表等部件。

制氮机使用说明范文一、产品概述：制氮机是一种通过分离空气中的氧气和氮气来生成高纯度氮气的设备。

它主要由气源处理系统、氮气分离系统、氮气储气系统和控制系统等部分组成。

该设备具有结构简单、操作方便、维护成本低、氮气纯度高等特点，广泛应用于各种工业场所。

二、安全注意事项：1.制氮机应安装在通风良好、无火源和爆炸危险、无腐蚀性物质的场所。

2.电源接入前，应确认电源电压与设备要求相符，并正确接地。

3.操作人员应事先了解制氮机的使用方法和相关操作规程，并严格按照操作规程进行操作。

4.当设备出现故障或异常时，应立即停止使用，并通知专业的维修人员进行维修。

5.维修时，应先切断电源，并等待设备完全停止工作后，再进行维修。

三、操作步骤：1.启动设备之前，应先检查空气处理系统的过滤器是否干净，并定期进行清理和更换。

2.确认电源接入并正确接地后，将系统的电源开关打开。

3.按照气源处理系统和分离系统的要求调整和确认压缩空气的供气压力和流量。

4.打开氮气储气罐和氮气排放管道的进气阀门，并将气体排放到通风良好的空气中。

5.等待一段时间，直到氮气开始产生，并且纯度满足要求后，将进气阀门关闭。

6.可根据需求调整氮气产量和纯度，通过控制系统的操作面板进行设定。

7.使用过程中，可以通过仪表监测系统的工作状态，如压力、流量、纯度等参数。

四、常见故障解决：1.没有氮气产生：检查空气处理系统是否工作正常，是否有足够的压缩空气供给。

2.氮气纯度不达标：检查分离系统的操作是否正确，确认分离膜是否毁损或需要更换。

3.压力异常：检查压力表是否工作正常，确认系统的压力调节器是否损坏。

4.噪音过大：检查设备是否有松动的部件，清理或更换故障部件。

五、维护保养：1.每隔一段时间对空气处理系统和分离系统进行清洗和维护，确保其正常工作。

2.定期检查氮气储气罐的压力和容量，并进行维护保养。

3.定期对制氮机进行外观清洁，保持设备干净整洁。

4.如果长时间不使用该设备，请切断电源，并将设备存放在通风干燥的地方。
