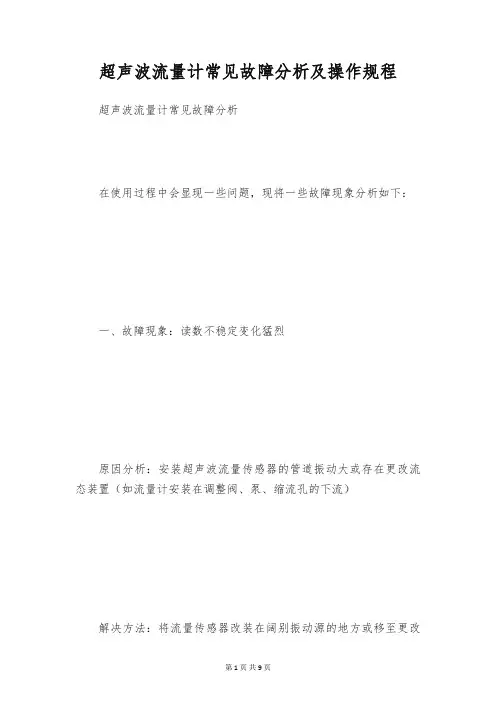

超声波流量计常见故障分析及操作规程超声波流量计常见故障分析在使用过程中会显现一些问题，现将一些故障现象分析如下：一、故障现象：读数不稳定变化猛烈原因分析：安装超声波流量传感器的管道振动大或存在更改流态装置（如流量计安装在调整阀、泵、缩流孔的下流）解决方法：将流量传感器改装在阔别振动源的地方或移至更改流态装置的上游二、故障现象：读数不精准，误差大原因分析：1、超声波流量计传感器装在水平管道的顶部和底部的沉淀物干扰超声波信号。
解决方法：将传感器装在管道两侧。
2、超声波流量计传感器装在水流向下的管道上，管内未充分流体。
解决方法：将传感器装在充分流体的管段上。
3、存在使流态强列烈波动的装置如：文氏管、孔板、涡街、涡轮或部分关闭的阀门，正好在传感器发射和接收的范围内，使读数不精准。
解决方法：将传感器装在阔别上述装置的地方，传感器上游距上述装置30D，下游距上述装置10D或移至上述装置的上游。
4、超声波流量计输入管径与管道内径不匹配。
解决方法：修改管径，使之匹配。
三、故障现象:传感器是好的，但流速偏低或没有流速原因分析:1、由于管道外的油漆、铁锈未清除干净。
解决方法：重新清除管道，安装传感器。
2、管道面凹凸不平或超声波流量计安装在焊接缝处。
解决方法：将管道磨平或阔别焊缝处。
3、管道圆度不好，内表面不光滑，有管衬式结垢。
若管材为铸铁管，则有可能显现此情况。
解决方法：选择钢管等内表面光滑管道材质或衬的地方。
4、被测介质为纯洁物或固体悬浮物过低。
解决方法：选用适合的其它类型仪表。
5、传感器安装纤维玻璃的管道上。
解决方法：将玻璃纤维除去。
6、传感器安装在套管上，则会减弱超声波信号。
解决方法：将传感器移到无套管的管段部位上。
7、传感器与管道耦合不好，耦合面有缝隙或气泡。
解决方法：重新安装耦合剂。
四、故障现象:当掌控阀门部分关闭或降低流量时读数反会加添原因分析：传感器装的过于靠近掌控阀下游，当部分关闭阀门时流量计测量的实际是掌控阀门缩径流速提高的流速，因口径缩小而流速加添。
超声波流量计常见故障分析及解决措施超声波流量计是一种非接触式、非侵入式的流量测量仪表，因其精准性高、使用便利等优良特性而被广泛应用于各种工业流量检测场合。
虽然超声波流量计具有很强的稳定性，但是在使用过程中仍旧会碰到一些常见的故障。
本文将就这些故障进行分析并提出相应的解决措施。
常见故障一：读数不准或漂移假如超声波流量计读数不准或显现漂移，那么很可能是以下原因导致：1.管道壁面显现结垢或沉淀物，影响了信号的反射和传输；2.管道内显现气泡、异物或水浸，影响了信号的传输；3.测量段长度不足或者安装位置不合理，使得流量场的稳定性不够，影响了信号的精准性；4.传感器的位置不合适，如太靠近弯头、截面变化处等；对于第一种情况，我们可以通过将管道进行清洗来解决。
对于第二种情况，需要适时检查管道内部是否有异物或者气泡，并进行相应处理。
对于第三种情况，我们可以加添测量段长度，或者重新调整安装位置来加添流场稳定性。
对于第四种情况，需要重新进行传感器的安装，并避开将传感器安装在易产生干扰的地方。
常见故障二：无法读取信号假如超声波流量计无法读取信号，那么很可能是以下原因导致：1.传感器连接不良或者存在断路；2.模拟电路板或者数字电路板存在损坏；3.传感器的超声波晶片损坏；对于第一种情况，我们需要检查传感器的连接是否正常，并使用万用表对传感器进行测量。
对于第二种情况，需要进行相应的电路维护和修理或更换电路板。
对于第三种情况，需要更换受损的超声波晶片，或者更换整个传感器。
常见故障三：测量范围不够假如超声波流量计的测量范围不够，那么很可能是以下原因导致：1.传感器安装角度不精准或者位置不合理；2.传感器超声波波束角度不匹配；3.测量流体介质密度或者温度发生变化。
对于第一种情况，我们需要重新进行传感器的安装，并确保传感器安装角度正确。
对于第二种情况，需要更换匹配优秀的超声波传感器，以保证测量精准性。
对于第三种情况，需要进行对流体介质密度或温度的校正。
超声波流量计五种常见故障解决方法超声波流量计是一种流量计量技术，它利用超声波对流体进行测量，可以测量液体、气体等流体的流速和流量。
在使用过程中，超声波流量计也会出现一些故障，影响流量计的精度和稳定性。
本文将介绍超声波流量计常见的五种故障以及相应的解决方法。
1. 声速传输时间偏差声速传输时间是超声波流量计的关键参数之一，它影响到测量精度。
如果声速传输时间偏差过大，会导致流量计的测量结果不准确。
造成声速传输时间偏差的原因可能是超声波传感器安装不当或者超声波传感器所处的环境变化。
解决方法如下：•检查传感器的安装是否符合要求•调整传感器的位置，避免环境因素的影响•对超声波传感器进行校准2. 液体中杂质过多在测量液体的过程中，液体中存在着杂质，如气泡、沉积物等，会影响超声波的传播和接收，降低测量精度。
解决方法如下：•定期清洗超声波传感器以及管路•预处理流体，例如过滤、除泡3. 管路设计不合理管路的设计会影响到流体的流动状态，进而影响测量结果。
如果管路的设计不合理，会出现回流、静态流等问题。
解决方法如下：•设计合理的管路系统•增加流量计局部阻力•调整管路中的流体流动状态4. 超声波传感器的磨损超声波传感器在长时间运行中会出现磨损，降低测量精度。
解决方法如下：•定期更换超声波传感器•在传感器使用前后进行校准，以检测传感器的磨损情况5. 数据异常在使用过程中，可能会出现数据异常等问题，导致测量结果不准确。
解决方法如下：•检查流量计的工作状态•检查测量管路及其接口•检查数据传输的稳定性在使用超声波流量计的过程中，以上五种故障是比较常见的问题，需要我们及时发现并及时解决，以保证流量计的正常运行。
超声波流量计在日常使用中会出现的问题以及解决方案超声波流量计是一种广泛应用于工业领域的仪器，可对各类液体的流量进行非接触式测量。
但是在日常使用中，可能会出现一些问题影响其正常工作。
本文将对超声波流量计在日常使用中可能出现的问题进行总结，并提出相应的解决方案。
问题一：误差较大使用超声波流量计进行测量时，可能会出现误差较大的情况。
导致这种情况的原因有很多，比如测量环境的变化、电池电量的降低、传感器的损坏、波束的散射等等。
为了解决这个问题，我们可以采取以下措施：•清洁测量仪器及周围环境•更换电池或及时充电•更换损坏的传感器•调整波束角度，减少波束的散射问题二：测量的稳定性不够超声波流量计在测量时，可能会出现测量的稳定性不够的情况。
这通常是由于测量环境的因素影响造成的，比如水流速度的改变、水压力的变化等等。
要解决这个问题，可以采取以下方法：•安装阀门，控制水流速度•设置高于预期的数量级测量范围问题三：信号失真或不存在当我们使用超声波流量计进行测量时，有时可能会出现信号失真或者信号不存在的情况。
这可能是由于探头故障、传感器损坏或者电路损坏等原因造成的。
要解决这个问题，可以采取以下方法：•更换探头，对于老旧探头的超声波流量计应该及时更换，以免影响准确性•更换传感器•检查电路是否有损坏或松动问题四：降低噪声的影响超声波流量计也容易被周围环境的声音和震动影响，导致测量不准确。
为了解决这个问题，我们可以采取如下措施：•对使用场合进行合理的安排，避免噪声污染•尽量将仪器安装在远离噪声的地方•使用吸音材料来降噪问题五：温度变化对测量的影响超声波流量计的工作受到温度变化的影响较大，而高温或低温对其工作稳定性影响也很大。
对于这个问题，我们可以采取以下方法：•使用高温或低温型的超声波流量计•合理安装仪器，尽量避开高温或低温的环境•选用稳定性更高的超声波流量计综上所述，超声波流量计在日常使用中可能会出现多种问题，但这些问题也都有相应的解决方案。
流量计测量误差大的紧要原因及解决方法流量计是工业领域中常用的测量仪器之一，用于测量液体或气体的流量。
在使用流量计进行测量时，常常会碰到测量误差较大的问题，这对于工业生产流程的掌控会产生不良影响。
本文将从流量计测量误差大的紧要原因和解决方法两方面进行分析。
流量计测量误差大的紧要原因1. 测量介质的物理特性不一致流量计所测量的介质往往具有不同的物理特性，例如密度、温度、粘度等，而这些物理特性的不一致会直接影响到流量计的测量结果。
因此，当我们选择流量计时，确定要考虑介质的物理特性以及流量计的适用范围，以保证测量结果的精准性。
2. 流量计在使用过程中的磨损和老化随着时间的推移，流量计的各种零部件会显现不同程度的磨损和老化，从而导致流量计的测量精度下降。
此时，需要定期检修维护，适时更换已经损坏或老化的零部件，以确保流量计的正常工作。
3. 安装不规范流量计在安装的过程中，假如显现一些安装不规范的情况，例如管路弯曲度过大、管道直径不符合标准要求、安装地点受到外界干扰等等，都会导致流量计的测量精度下降，甚至无法正常测量。
因此，在安装流量计时，确定要依照标准要求进行规范化操作，以削减安装误差。
流量计测量误差大的解决方法1. 选择合适的流量计选择合适的流量计是削减测量误差的关键。
依据介质的性质和流量计的测量范围来选择合适的流量计。
例如，对于低流量介质可选用涡轮番量计，对于高流速的流体可选用差压流量计。
2. 定期检修维护定期检修维护是确保流量计正常工作的保证。
对于流量计的零部件，需要依照相关操作手册或者厂家要求进行检修和更换，确保流量计的工作精度。
3. 规范安装流量计规范安装流量计是削减安装误差的关键。
在流量计安装前，需要进行相关的规划和设计，并依照标准要求进行管路的安装。
对于安装地点受到外界干扰的情况，需要进行有效的减震和保护措施，以确保流量计正常工作。
总结流量计是工业领域中测量流体流量的紧要仪器，但是在使用过程中，会存在测量误差大的问题。
超声流量计零点漂移的常见误差源及其修正方法超声流量计是一种用于测量流体流速的仪器，广泛应用于工业生产和科研领域。
然而，由于各种原因，超声流量计在长时间使用过程中可能会出现零点漂移的问题，导致测量结果不准确。
本文将探讨超声流量计零点漂移的常见误差源以及相应的修正方法。
一、传感器老化传感器是超声流量计的核心部件，随着使用时间的增长，传感器可能会因老化而出现性能下降，导致零点漂移。
在这种情况下，可以通过更换传感器或者进行传感器的维护保养来修正零点漂移。
二、气泡干扰气泡是导致超声流量计零点漂移的常见因素之一。
在流体中存在气泡时，超声波的传播速度会发生变化，从而影响流速的准确测量。
为了解决这一问题，可以通过添加除气装置或者改变流体流动状态来排除气泡的干扰。
三、污垢堵塞超声流量计在使用过程中容易受到污垢的堵塞影响，导致传感器无法正常工作，进而引发零点漂移。
为了避免这种情况的发生，需定期对超声流量计进行清洗和维护，确保设备处于良好的工作状态。
四、环境温度变化环境温度的变化也会对超声流量计的零点漂移产生影响。
在高温或低温环境下，超声流量计的传感器会受到影响而出现误差。
因此，在安装超声流量计时，需考虑环境温度的变化范围，并采取相应的保护措施，如加装保温装置或通风设备。
五、供电电压波动供电电压的波动也是造成超声流量计零点漂移的常见原因。
电压波动会导致超声流量计的传感器工作不稳定，影响零点的准确性。
因此，在使用超声流量计时，需确保供电电压稳定，避免出现波动，或者添加稳压设备进行修正。
综上所述，超声流量计零点漂移的常见误差源包括传感器老化、气泡干扰、污垢堵塞、环境温度变化以及供电电压波动等。
对于这些问题，可以通过更换传感器、除气装置、定期维护清洗、加装保温装置或稳压设备等方法来修正，确保超声流量计的测量结果准确可靠。
希望本文对读者在使用超声流量计时有所帮助。
超声波流量计不正常的现象和故障分析超声波流量计是一种常用的流量测量仪器，适用于各种液体介质的流量测量。
但是在使用过程中，有时会出现一些常见的问题，导致测量数据不准确或者无法正常工作。
本文将分析超声波流量计常见的故障现象及其解决方法。
故障现象1. 信号不稳定超声波流量计的工作原理是通过发射超声波向流体介质中传输，通过接收到反射回来的超声波来测量流体介质的流速和流量。
如果信号不稳定，测量结果会受到影响。
导致信号不稳定的原因可能是：•接收器或发射器故障•测量介质的温度或压力变化•测量介质中含有气体或泡沫2. 测量值不准确超声波流量计的测量值主要受到流体介质的影响，如果测量值不准确，则有可能是以下原因导致：•测量时超声波遇到悬浮物或沉积在管壁上的污垢•发射和接收器之间存在物理干扰•测量介质的物理特性发生变化（例如温度和密度）3. 无法正常工作有时超声波流量计会出现无法正常工作的情况，如无法通电或无法采集测量数据。
此时，可能是以下原因之一造成的：•超声波流量计电源故障•测量系统接线松动、短路或断开•测量介质不符合要求或流量计未正确安装故障分析及解决方法1. 信号不稳定•检查超声波流量计的发射器和接收器是否故障或者损坏，如果是，及时更换或维修。
•检查测量介质的温度和压力是否稳定，在温度变化大的环境中建议使用补偿器来精确衡量流量。
•如果测量介质中含有气体或泡沫，可以使用波纹管或气体分离器，在测量位置设置冲洗管，能够有效地消除气体和泡沫。
2. 测量值不准确•定期清洗管壁，除去悬浮物和厚积的污垢等物质。
•确保测量介质中无气体和泡沫，并且更换不合适的测量介质，以免干扰测量。
•测量时，避免物理干扰，可以选择不同的安装位置或更改发射和接收器的位置，使测量更精确。
3. 无法正常工作•首先确保超声波流量计有电，如有需要请更换或修复电源。
•检查测量系统的接线是否松动、短路或断开，需要重新连接，或者修复断路。
•当超声波流量计无法正常工作时，可以通过调整测量介质的流量和速度，或者重新安装流量计来检查有无故障。
超声波流量计精度的影响因素
电磁流量计是根据法拉第电磁感应定律的原理来工作的，具有导电性能的导体在磁场中做切割磁力线运动时，在其上、下游会产生感应电动势，方向按照右手定则。
所以一般电磁流量计的应用场合，对流体的电导率有一定的要求，应用过程中以5us/cm作为分界线。
电磁流量计和超声波流量计等都属于速度式流量计，所有其精度的受影响因素都包括：流体的絮流情况（流体是否均匀分布），衬里内垢。
1、流体的絮流引起的误差：
液体在管道内流速V为轴对称分布时，且在均匀磁场中，流量计电极上所产生的电动势的大小与流体的流速分布无关，与流体的平均流速成正比，否则对电极所产生的感应电动势就不同，所以，必须选择流体流速扰流尽量小的测量管段安装电磁流量计，避免不必要的误差。
2、衬里内垢引起的误差：
在化工企业、水处理企业、就是平时生活用水的计量仪表，我们经常看到起内壁附着一层水垢或化学污层，不要小看这薄薄的一层，其可以改变电磁流量计的电动势偏差，进而产生零点错位。
所以我们经常看到一些污水处理厂，为了提高其计量精度，经常去清洗插入电磁流量计的电极。
随着电子芯片技术和计算机运算效率的提高，超声波流量计在流体计量、节能检测等行业中将会有着主导市场的作用。
超声波流量计精度的影响因素主要就是这些了，大家在使用过程中一定要避免这些因素的影响。

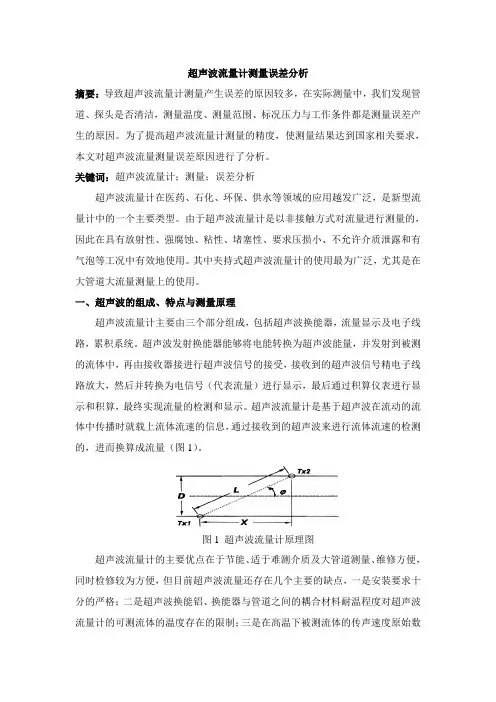

超声波流量计测量误差分析摘要：导致超声波流量计测量产生误差的原因较多，在实际测量中，我们发现管道、探头是否清洁，测量温度、测量范围、标况压力与工作条件都是测量误差产生的原因。
为了提高超声波流量计测量的精度，使测量结果达到国家相关要求，本文对超声波流量测量误差原因进行了分析。
关键词：超声波流量计；测量；误差分析超声波流量计在医药、石化、环保、供水等领域的应用越发广泛，是新型流量计中的一个主要类型。
由于超声波流量计是以非接触方式对流量进行测量的，因此在具有放射性、强腐蚀、粘性、堵塞性、要求压损小、不允许介质泄露和有气泡等工况中有效地使用。
其中夹持式超声波流量计的使用最为广泛，尤其是在大管道大流量测量上的使用。
一、超声波的组成、特点与测量原理超声波流量计主要由三个部分组成，包括超声波换能器，流量显示及电子线路，累积系统。
超声波发射换能器能够将电能转换为超声波能量，并发射到被测的流体中，再由接收器接进行超声波信号的接受，接收到的超声波信号精电子线路放大，然后并转换为电信号（代表流量）进行显示，最后通过积算仪表进行显示和积算，最终实现流量的检测和显示。
超声波流量计是基于超声波在流动的流体中传播时就载上流体流速的信息，通过接收到的超声波来进行流体流速的检测的，进而换算成流量（图1）。
图1 超声波流量计原理图超声波流量计的主要优点在于节能、适于难测介质及大管道测量、维修方便，同时检修较为方便，但目前超声波流量还存在几个主要的缺点，一是安装要求十分的严格；二是超声波换能铝、换能器与管道之间的耦合材料耐温程度对超声波流量计的可测流体的温度存在的限制；三是在高温下被测流体的传声速度原始数据并不完整。
二、超声波流量计测量误差分析在本研究中，以按照国家标准GB/T18604-2001设计的CL-1型多声道气体超声波流量计为例，进行测量误差分析。
某天然气场站天然气管网引进并投用了国产CL-1型气体超声波流量计，其设计精度等级为0.5级，并经检验满足准确度等级为1.0级的超声波流量计要求（国家石油天然气大流量计站检验）与国家计量检定规程，能够用于贸易交易。
超声波流量计误差超声波流量计是一种常用的流量测量仪器，它利用超声波的传播速度和反射原理来测量流体的流速和流量。
然而，在实际应用中，超声波流量计的测量误差是不可避免的。
本文将从超声波流量计的原理、误差来源和误差控制等方面进行探讨。
一、超声波流量计的原理超声波流量计是利用超声波在流体中的传播速度和反射原理来测量流体的流速和流量的仪器。
它的工作原理是：超声波发射器向流体中发射超声波，超声波经过流体后被接收器接收到，根据超声波的传播时间和传播距离计算出流体的流速和流量。
二、误差来源超声波流量计的误差来源主要有以下几个方面：1. 流体介质的物理性质不同，如密度、粘度、温度等，会对超声波的传播速度产生影响，从而影响测量结果。
2. 测量管道的形状和尺寸不同，会对超声波的传播路径和反射情况产生影响，从而影响测量结果。
3. 测量管道内的气泡、颗粒等杂质会对超声波的传播和反射产生干扰，从而影响测量结果。
4. 测量管道的安装位置和方式不同，会对超声波的传播路径和反射情况产生影响，从而影响测量结果。
5. 超声波流量计本身的精度和稳定性也会对测量结果产生影响。
三、误差控制为了减小超声波流量计的误差，可以采取以下措施：1. 选择合适的流体介质，尽量减小物理性质的差异。
2. 选择合适的测量管道形状和尺寸，尽量减小传播路径和反射情况的影响。
3. 定期清洗测量管道，避免气泡、颗粒等杂质的干扰。
4. 选择合适的测量管道安装位置和方式，尽量减小传播路径和反射情况的影响。
5. 定期校准超声波流量计，保证其精度和稳定性。
综上所述，超声波流量计的测量误差是不可避免的，但可以通过选择合适的流体介质、测量管道形状和尺寸、清洗测量管道、选择合适的测量管道安装位置和方式以及定期校准超声波流量计等措施来减小误差，提高测量精度和稳定性。
超声波流量计常见现场故障现象超声波流量计是一种精密的流量计量仪器，广泛应用于各种场合，如石油化工、水处理、食品饮料、制药等领域。
然而，在使用超声波流量计的过程中，往往会发生各种故障。
本文主要介绍超声波流量计常见的现场故障现象及解决方法。
故障现象一：测量值异常波动在使用超声波流量计的过程中，有时会发现测量值异常波动的情况，这是因为流体中存在压力脉动或噪声干扰。
应该通过以下方式来解决：•减小流体的压力脉动，使用流体缓冲器或缓冲阀；•减小噪声干扰，增加信号平滑处理的时间常数；•增加超声波传感器的数量或改变传感器的布置位置。
故障现象二：流量计测量值偏大或偏小超声波流量计常常会出现测量值偏大或偏小的现象，这是由于以下原因造成：•流量管道有气体泄漏或管道堵塞，应该对管道进行检查和维修；•超声波传感器装置不稳定，或者传感器与流量管壁间的间隙不均匀，应该调整传感器的装置和间隙。
故障现象三：流体中气泡或杂质干扰在流体中存在泡沫或杂质时，超声波流量计容易受到干扰，出现误差较大的情况。
可以通过以下方式来解决：•安装附加过滤器或磁力过滤器，减少管道内部的杂质；•安装超声波传感器附近的泡沫剂或增加抗泡沫功能。
故障现象四：超声波传感器不能正常工作当超声波传感器无法正常工作时，应该注意以下几点：•检查传感器的供电是否正常；•检查传感器和主控制器的通信是否正常；•检查传感器中的探头是否被污染或损坏；•对传感器进行校准或更换传感器。
故障现象五：超声波流量计出现零偏在进行流量计量的过程中，有时会出现超声波流量计出现零偏的情况。
产生这种现象的原因有很多，主要包括以下方面：•测量管道内出现气泡，应该减少气泡的数量或增加抗气泡的能力；•测量管道中有杂质堆积，需进行清洗和维护；•流量计在短时内出现频繁的启动和停止，需增加双重校准或其他措施。
结论通过以上分析，我们可以得出一个比较清晰的结论，超声波流量计在现场的使用中，会出现许多故障问题，需要我们具备一定的技术水平来处理这些问题。
削减影响超声波流量计测量精度的因素的措施背景信息超声波流量计是一种常见的流量测量仪器，其接受物理声学原理进行测量，通常适用于液体或气体流量的测量。
超声波流量计具有测量范围广、使用寿命长、精度高等优点，而且使用过程中不会对被测物体造成任何损伤。
不过，在实际使用中，超声波流量计测量精度受到很多因素的影响，如环境温度、流体粘度、流量速度等。
这些因素会导致超声波流量计测量的结果与实际值有确定的误差，影响了其测量精度和精准性。
本文将介绍一些措施，可以有效地削减这些因素对超声波流量计测量的影响，提高测量的精度和精准性。
影响因素及解决措施环境温度环境温度是影响超声波流量计测量精度的紧要因素之一、实在来说，当环境温度发生变化时，由于超声波在不同介质中传播速度不同而导致流量计测量结果发生误差。
为了削减环境温度的影响，可以实行以下几个措施：1.安装温度传感器来测量环境温度，并将其连接到流量计的温度补偿功能中，以确保全部的测量结果基于相同的环境温度值。
2.隔离流量计和传感器，可以使用隔热材料将其包覆，以削减四周温度的影响。
流体粘度流体的粘度是另一个影响超声波流量计测量精度的紧要因素。
当流体粘度加添时，由于声波在粘度较大的介质中传播速度较慢，因此流量计也会显现误差。
为了削减流体粘度的影响，可以实行以下几个措施：1.选择适当的超声波频率。
通常来说，对于更粘稠的流体，需要选择更低频率的声波以提高测量精度。
2.在超声波流量计和管道之间加添一个装置，以产生明显的旋转流动，如叶轮或螺旋流体加添器。
这将有助于将流体加速，并削减流体的剪切粘度。
3.避开在管道中形成气泡或空穴。
当气泡或空穴进入测量管道时，声波的传播会受到干扰，从而导致测量结果不精准。
可以使用气体抽取装置或气体分别器来去除管道中的气泡或空穴。
流量速度流量速度是影响超声波流量计测量的另一个因素。
当流量速度变化时，超声波流量计产生误差的可能性会加添。
为了降低流量速度的影响，可以实行以下几个措施：1.确保管道的截面积充分大，以确保流体的流速在测量范围之内。
超声波流量计常见故障的原因和解决方法背景超声波流量计作为一种高精度、无污染、不堵塞、适用范围广的流量计，被广泛使用于各种工业应用中。
但是，在使用中，超声波流量计也会遇到一些常见故障，包括但不限于以下几种：•测量值波动大•测量值偏小•测量值偏大•无法测量•有时能测量但有时不能测量接下来，我们将对这些常见故障的原因和解决方法进行详细的介绍。
故障原因及解决方法测量值波动大当超声波流量计的测量值波动大时，可能有以下几种原因：1.测量管道的变化流量计所测量的流速尤其敏感于流动管道内壁和管道截面积的变化。
管道磨损会增加摩擦，污垢会降低截面积，这些因素都会导致测量值发生波动。
解决这个问题的方式是在选用超声波流量计时注意管道的品质和维护，定期对管道进行清洗和检查。
2.液体的变化有些超声波流量计适用于一些特定类型的液体，而一些情况下流体的温度、压力等参数也会影响其测量值。
如果流速变化小，那么问题可能是由于温度和压力的变化所导致的。
如果流速的变化大，那么问题则可能是液体参数变化所导致的。
解决这个问题的方式是选择适合测量用途的超声波流量计，以及在操作流量计时保持温度和压力的稳定。
3.测量方法波动的原因之一可能是由于超声波流量计的安装位置和角度选择不当。
更改安装角度并重新定位可能是一个良好的解决方法。
可以在使用超声波流量计之前评估流量计的安装条件。
测量值偏小当超声波流量计输出的读数比实际流量小时，可能有以下几种原因：1.气体混入超声波测量需要一定的液体体积使声波产生波动。
如果管道中存在气泡，则这些气泡将会抵消声波，造成偏小的测量值。
解决这个问题的方式是安装气泡解决方案来提高管道内气泡的抽取率。
2.测量管道长度过短在短管道中使用的流量计很容易受到外部噪音干扰，从而产生错误测量结果，尤其是在偏离流体初始稳定状态的情况下。
因此，在使用超声波流量计时，必须选择具有足够长的管道长度，以确保精确测量。
3.管道积垢在管道中沉积的污垢可能会对超声波测量产生负面影响。
超声波流量计误差引言流量计是用于测量液体、气体或蒸汽流动的仪器。
超声波流量计是一种常用的流量计类型，它利用超声波技术进行流量测量。
然而，由于各种原因，超声波流量计可能存在误差。
本文将深入探讨超声波流量计误差的原因和解决方法。
超声波流量计原理及结构超声波流量计是基于声波传播速度与流体速度的关系进行原理测量的。
它通常由发射器、接收器和传感器组成。
发射器发射超声波信号，经过流体后由接收器接收，根据声波的传播时间和速度变化计算流体流速和流量。
超声波流量计误差的原因超声波流量计误差的产生有多个原因，主要包括以下几个方面：1. 流体特性不同类型的流体在传播超声波时会产生不同的声速，并且随着温度、压力和流速的变化而变化。
因此，如果流体特性不稳定或存在波动，超声波流量计的测量结果将受到影响。
2. 流道形状超声波流量计的流道形状对流体的流动行为有很大影响。
如果流道存在不均匀的形状或壁面摩擦，会产生流体速度的非均匀分布，从而导致测量误差的产生。
3. 流体输送流体在输送过程中可能存在脉动、涡流和湍流等现象，这些现象会导致超声波的衰减、散射和反射，影响超声波信号的传播和接收，进而影响测量结果的准确性。
4. 温度和压力变化超声波流量计的测量结果会受到温度和压力的变化影响。
温度的变化会导致流体密度和黏度的变化，从而影响流体的流速和流量。
压力变化则会影响流体的压缩效应和密度，进而影响超声波的传播速度和传播时间。
超声波流量计误差的解决方法为了减小超声波流量计的误差，可以采取以下方法：1. 校准和调试定期对超声波流量计进行校准和调试，以确保其测量结果在一定误差范围内准确可靠。
校准和调试包括检查传感器位置、调整发射器和接收器的参数，以及与标准流量计进行比对等。
2. 优化流道设计优化超声波流量计的流道设计，确保流道的形状光滑均匀，减少壁面摩擦和不均匀流速的影响。
合理选择流道材质和处理工艺，以降低噪声和干扰。
3. 降低流体脉动通过改善流体输送系统、优化管道布局和减小流体脉动等方法，降低流体的非均匀性，减小超声波的衰减、散射和反射现象，提高测量精度和稳定性。
气体超声波流量计精度影响因素详解气体超声波流量计的测量精度受多种因素影响，这些因素主要包括：一、设备本身的因素1.几何尺寸与传感器位置：o气体超声波流量计外壳的几何尺寸和超声波传感器位置参数的精度会直接影响测量结果的准确性。
任何微小的尺寸偏差或传感器位置不当都可能导致测量误差。
2.一体化技术与设计：o气体超声波流量计采用的一体化技术也会影响其测量精度。
一体化程度越高，系统内部各部件之间的配合越紧密，测量精度也相应提高。
3.流速分布与气体均匀性：o气体流速分布曲线的质量、气体流量脉动的程度和气体的均匀性对测量精度有重要影响。
在复杂的流场条件下，流速分布不均匀会导致测量误差。
4.传播时间准确性：o气体超声波流量计通过测量超声波在气体中的传播时间来计算流量，因此传播时间的准确性至关重要。
走时测量的准确性取决于声波脉冲参考位置检测的一致性、电子钟的稳定性，以及电子元件和传感器信号滞后的适当补偿。
5.仪表口径：o气体超声波流量计的精度不仅与流量有关，还与仪表口径有关。
对于小口径仪表，由于声道短，难以测量声波在湍流气体中的传播时间，因此其测量精度相对较难提高。
二、环境条件与气体物性1.温度与压力：o温度和压力是影响气体超声波流量计精度的重要环境因素。
声速与温度、压力等环境因素密切相关，环境条件的变化会直接影响测量结果。
因此，在测量过程中需要对温度、压力等参数进行准确的控制和监测。
o当温度或压力与实际值存在偏差时，会导致计算流量与实际流量不符，从而影响测量精度。
例如，当温度低于实际温度时，计算流量会大于实际流量；当压力大于实际压力时，计算流量会大于实际流量。
2.气体物性：o气体的密度、粘度和温度等物性参数也会影响气体超声波流量计的测量精度。
在测量之前，需要对待测气体的物性进行正确的测量或估算。
三、安装与维护因素1.安装位置与朝向：o气体超声波流量计的安装位置和朝向也会影响其测量精度。
安装时应确保流量计处于水平位置，且传感器的朝向正确，以减少测量误差。
影响超声波流量计测量精度的因素和解决方法流量计技术指标精度是测量仪表的紧要指标，在时差法超声波流量计流量测量中，误差来源紧要来自以下几方面：⑴加工精度及温度变化对机械尺寸的影响。
声路角、管道直径D、声程L等机械参数的加工精度、温度稳定性对流量的测量有直接的影响。
在测量过程中，它们会随着温度的变化而变化。
这种误差可以通过精密加工，合理选材以及合理的结构设计使影响减到最小。
⑵温度变化对流速的影响。
超声波的传播速度随流体的温度的上升而上升，因而会给测量带来误差。
流体温度变化对精度的影响可以接受温度补偿方法通过测量流体的温度和温度补偿数学模型的计算实现自动补偿。
⑶电气特性上的误差。
器件工作不稳定、计数电路精度低会给流量测量带来误差。
为了减小该误差，我们选用100MHz、高精度、高稳定性的石英晶体振荡器作为时钟基准信号，选用大规模高速可编程逻辑器件（CPLD）来实现多而杂的逻辑掌控和高精度计时功能，以达到系统的稳定性和牢靠性。
⑷回波波形变化和幅值变化带来误差该变化会使超声波流量计二值化电路的计时比较点发生变化，造成波形误差。
这种误差用硬件方法很难克服，必需借助于软件方法引入智能分析算法加以解决。
定量掌控流量计干扰误差除去方法定量掌控流量计干扰误差一般表现为：量少时加注基本精准，量多时即加注时间越长误差越大，而且误差一般呈现为负误差，即实际加注的量总是小于触摸屏上显示的本次已加注量。
定量掌控流量计干扰误差原因分析：电磁干扰会产生大量干扰信号，让PLC接收其他非流量计发出的信号，从而导致PLC的积算数值大于流量计本身发出的数据总和，所以屏幕显示值大于实际流量。
定量掌控流量计干扰误差原因分析：电磁干扰通常有三种，线路干扰，电源干扰和空间干扰。
定量掌控流量计干扰误差解决方法有：将电磁阀和流量计的线路分开，不要混在一起。
将流量计的接线表头方向朝下，和电磁阀的出线线圈错开，不要同向，错开45～90度。
或加长流量计与电磁阀距离。
超声波流量计计量不精确的四大原因
超声波流量计计量不精确的原因主要有以下几个方面：
1、上下游直管段对超声波流量计测量准确度的影响。
标定系数K是雷诺数的函数，流体从层流过度到紊流，流速分布不均匀，标定系数K将产生较大的变化，引起测量准确度下降。
根据使用要求，超声波流量计换能器应安装在上游直管段为10D，下游直管段为5D的位置，对于上游存在泵、阀等设备时直管段的长度，要求“距离紊流、震动、热源、噪音源和射线源越远越好”。
如果超声波流量计换能器安装位置的上游有泵、阀等设备，要求直管段为30D以上。
因此，直管段长度是保证测量准确度的主要因素。
2、管道参数设备对超声波流量计测量准确度的影响。
管道参数设置准确与否，与测量准确度关系密切。
如果管道材质及尺寸的设置与实际不相符，将使理论管道流通截面积与实际流通截面积产生误差，导致最终结果不准确。
另外，超声波流量计换能器之间的发射间距是根据流体(声速、动力粘度)、管道(材质和尺寸)、换能器的安装方式等各种参数综合运算的结果，换能器的安装距离产生偏差，也会引起大的测量误差。
其中管道内经的设置和安装距离对测量准确度影响比较突出。
据有关资料显示，若管道内经误差±1%，则引起约±3%的流量误差;若安装距离误差±1mm将产生±1%以内的流量误差。
可见，只有正确的设置管道参数，超声波流量计才能安装准确，减少管道参数对测量准确度的影响。
3、超声波流量计换能器安装位置对测量准确度的影响。
换能器的安装有反射式和直射式两种方式。
如利用直射式安装声速行程短，可增强信号强度。
4、耦合剂对测量准确度的影响。
为保证和管道充分接触，安装换能器时需要往管道表面均匀的涂一层耦合剂，一般厚度为(2mm—3mm)。
将耦合剂内的气泡和颗粒剂出来，使换能器的发射面紧密贴在管壁上。
测量循环水的流量计多安装在水井中，环境潮湿，有时会被水淹，如果选用一般的耦合剂，在短时间内便会失效，影响测量准确度。
因此，必须选用特制的防水耦合剂，耦合剂应在有效期内使用，一般为18个月。
为保证超声波流量计测量准确度，每18个月应该重新安装换能器，并更换耦合剂。
