工程制图试题答案（1）一、填空题（20分）1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。
2、基本几何体按表面特征分为平面立体，曲面立体两种。
3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。
4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。
5、装配图的内容包括①一组图形，②必要的尺寸，③技术要求，④标题栏，零件序号和明细栏。
6、城市给水工程包括①一、二级泵房，②输水管网，③给水处理厂，④配水管网。
二、根据立体图画三视图（10分）三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（2）二、填空题（20分）1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。
三视图的“三等”关系：主、俯视图长对正，主、左视图高平齐，左、俯视图宽相等。
2、正等轴测图的轴间角为1200，轴向变形系数为0.82为了计算方便，一般用1 代替。
3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。
4、普通螺纹M16×1.5LH-5g6g-S的公称直径为16 mm，旋向为右（左、右）；导程为 1.5 。
5、零件的内容包括①一组视图，②完整的尺寸，③技术要求，④标题栏。
6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图，③设备布置图和祥图。
二、根据立体图画三视图（10分）三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（3）四、填空题（20分）1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线，投影面垂直线三种。
一、填空题(本大题共11小题，每空1分，共40分)1、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,2、组合体的组合方式有：叠加式，切割式，混合式。
3、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影，二测轴投影，三测轴投影。
4、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。
5、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画6、H面上得到的投影称为水平投影图、V面上得到的投影称为正立投影图、W面上得到的投影称为侧立投影图7、一套完整的工程施工图，根据其内容分为施工首页图、建筑施工图、结构施工图、设备施工图。
8、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影，按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。
9、投影面的垂直面，垂直于H面称为铅垂面，垂直于V面称为正垂面，垂直于W面称为侧垂面10、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。
11、为了清晰表达物体的内部构造，假想用一个剖切平面将形体切开，移去剖切平面与观察者之间的部分形体，将剩下的部分形体向投影面做正投影，所得到的投影图，称为剖面图一、填空题（每空1分，共40分）1. A0，A1，A2，A3，A42．叠加式，切割式，混合式3. 正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影4. 水平面，正平面，侧平面5. 实线，虚线，点划线，折断线（或者波浪线）6. 水平投影图（平面图），正立投影图（正面图），侧立投影图（侧面图）7．施工首页图（首页），建筑施工图（建施），结构施工图（结施），设备施工图（设施）8. 正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影9. 铅垂面，正垂面，侧垂面10. 实线，虚线，点划线，折断线（或者波浪线）11. 剖面图二、简答题（每小题6分，共12分）1、剖面图和断面图的区别1.（1）剖面图的投影面在剖切体的后方，而断面图的投影面在剖切面上，剖面图中包含剖切面及其后面的形体，断面图中只包含剖切面的投影（2）剖切符号不同（3）剖面图可以有多个剖切面，断面图一般只有一个剖切面，剖面图为了表达形体的内部形状和结构，断面图只画出某一局部断面的形状2、剖面图中，如何判定剖切方向2. 剖视方向线在剖切位置线的哪一侧则表示向哪一个方向投影三、作图题（每题6分，共48分）补绘基本形体的第三投影答：答：答：答：答：6 完成所给四棱柱的第三面投影及其表面上线12的三面投影答：答：8 完成所给球表面上线段的三面投影答：。
习题:一. 填空题1.绘制技术图样时应优先采用基本幅面。
必要时，必要时也允许加长幅面，但必须按整数倍加长。
2.图纸可横放（X型）或竖放（Y型），其格式分为和两种，但应注意，同一产品的图样只能采用一种格式。
3.一个完整的尺寸应由尺寸界线、尺寸线、含尺寸线的终端和等组成。
4.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为2:1,粗线宽度优先米用。
5.平面图形的尺寸按其作用不同，分为和两类。
二. 选择题1.下面哪个比例是原值比例？A 1:1B 2:1C 1:22.下面哪个比例是放大比例？A 1:1B 2:1C 1:23.下面哪个比例是缩小比例？A 1:1B 2:1C 1:24.我国的国家标准简称“国标”，其代号为GB或GB/ToA GB表示强制性国家标准，GB/T表示推荐性国家标准。
B GB/T表示强制性国家标准C GB表示推荐性国家标准。
5.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为A 2:1B 1:2C 3:1三. 简答题1.图纸的基本幅面有哪几种？各种幅面大小之间有何规律？2.说明比例1： 2和比例2： 1的意义。
3.字体的号数表示什么？写出国标中规定的字号系列。
4.图样中书写的文字必须做到哪些要求？5.分别说明粗实线、细虚线、细点画线、波浪线、细双点画线、细实线的主要用途。
6.写出国家标准中规定的图线宽度系列。
机械图样中的图线宽度分哪几种？7.完整的尺寸由哪几部分组成？它们各有哪些规定？各类尺寸标注的基本规则是什么？8.圆的直径、圆弧的半径以及角度的注法分别有什么特点？9.书写不同方向的尺寸数值时有什么规则？10.圆的直径、圆弧的半径、角度的标注分别有什么特点？11.什么是斜度？什么是锥度？分别说明Zl:5表示什么？1:5表示什么？12.徒手草图应达到哪些基本要求？如何徒手绘制各种直线和圆？13.试述绘制平面图形的方法和步骤。
bl四. 几何作图：在图纸上按1:1比例画出吊钩的平面图形。
工程制图试卷班级：考试科目：(共4页)1.机械制图图家标准规定汉字应该书写成（）。
2.正投影的基本特性是（）性、（）性和（）性。
3.视图通常包括（）、（）、（）、（）四种。
4.确定基本几何形体大小的尺寸称为（），确定各几何形体间相对位置的尺寸称为（）。
5.螺纹的五要素是（）、（）、（）、（）、（）。
6.螺纹紧固件连接的基本形式有（）、（）、（）。
7.一张完整的零件图应该包括图形、（）、（）、（）。
8.装配图上一般标注的几类尺寸是（）、（）、（）、（）、（）。
9.一张完整的装配图主要包括一组视图、（）、技术要求、（）、（）。
10.零件表面粗糙度要求越高，表示表面粗糙度高度参数值越（）。
上，距离W投影面40mm，距离V投影面25mm,求A、B两点的三面投影。
（共5分，注意保留作图痕迹。
）相交，交点为D，C点距H面的距离为35mm，求作直线AB、CD的三面投影。
（共8分，注1、零件的名称是（）2、所用的材料是（）3、采用的比例是（）4、零件的数量是（）件5、倒角标注C1.5表示倒角的角度为（），倒角边长度为（）；6、局部放大图是原图的（）倍；7、该齿轮轴标注的有配合要求的尺寸为（）、（）、（）8、标注（）粗糙度的表面最光滑；9、形位公差标注中的“┴”的含义是（）；10、图中螺纹的标注M12×1.5-6g表明该螺纹为（）普通螺纹、公称直径为（），旋向为（），旋合长度为（）。
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

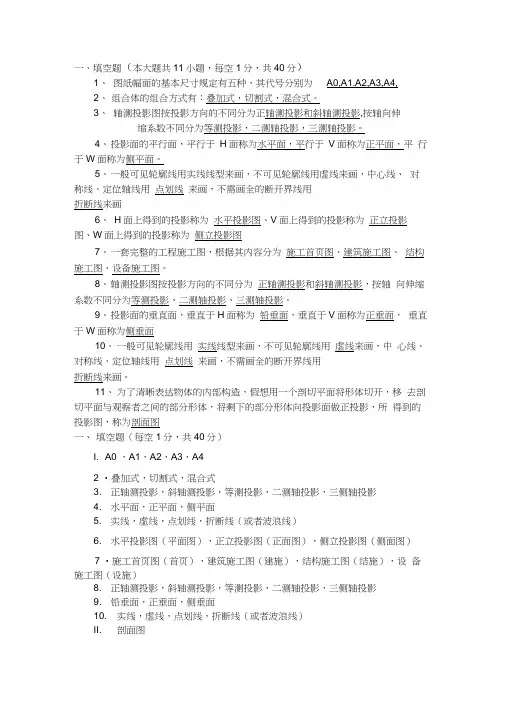

一、填空题（本大题共11小题，每空1分，共40分）1、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,2、组合体的组合方式有：叠加式，切割式，混合式。
3、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影，二测轴投影，三测轴投影。
4、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。
5、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画6、H面上得到的投影称为水平投影图、V面上得到的投影称为正立投影图、W面上得到的投影称为侧立投影图7、一套完整的工程施工图，根据其内容分为施工首页图、建筑施工图、结构施工图、设备施工图。
8、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影，按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。
9、投影面的垂直面，垂直于H面称为铅垂面，垂直于V面称为正垂面，垂直于W面称为侧垂面10、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。
11、为了清晰表达物体的内部构造，假想用一个剖切平面将形体切开，移去剖切平面与观察者之间的部分形体，将剩下的部分形体向投影面做正投影，所得到的投影图，称为剖面图一、填空题（每空1分，共40分）I. A0 ，A1，A2，A3，A42 •叠加式，切割式，混合式3. 正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影4. 水平面，正平面，侧平面5. 实线，虚线，点划线，折断线（或者波浪线）6. 水平投影图（平面图），正立投影图（正面图），侧立投影图（侧面图）7 •施工首页图（首页），建筑施工图（建施），结构施工图（结施），设备施工图（设施）8. 正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影9. 铅垂面，正垂面，侧垂面10. 实线，虚线，点划线，折断线（或者波浪线）II. 剖面图二、简答题（每小题6分，共12分）1、剖面图和断面图的区别1. （1）剖面图的投影面在剖切体的后方，而断面图的投影面在剖切面上，剖面图中包含剖切面及其后面的形体，断面图中只包含剖切面的投影（2）剖切符号不同（3）剖面图可以有多个剖切面，断面图一般只有一个剖切面，剖面图为了表达形体的内部形状和结构，断面图只画出某一局部断面的形状2、剖面图中，如何判定剖切方向2.剖视方向线在剖切位置线的哪一侧则表示向哪一个方向投影三、作图题（每题6分，共48分）补绘基本形体的第三投影答:6完成所给四棱柱的第三面投影及其表面上线12的三面投影答:答:8完成所给球表面上线段的三面投影答:。
工程制图期末考试笔试题及答案一、选择题（每题2分，共20分）1. 工程制图中，第一角投影法与第三角投影法的主要区别是什么？A. 视图的放置顺序B. 投影线的方向C. 视图的表达方式D. 视图的数量答案：C2. 在工程制图中，尺寸标注应遵循的原则是什么？A. 尺寸线应垂直于所标注的线段B. 尺寸数字应放在尺寸线的上方或外侧C. 尺寸线应与所标注的线段平行D. 所有以上选项答案：D3. 以下哪个不是工程制图中常见的图线类型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D4. 工程制图中，剖面图的作用是什么？A. 表示物体的内部结构B. 表示物体的外部形状C. 表示物体的尺寸D. 表示物体的材料答案：A5. 工程制图中，局部视图与全视图的区别是什么？A. 局部视图只显示物体的一部分B. 全视图显示物体的全部C. 局部视图通常用于复杂物体的表示D. 所有以上选项答案：D6. 工程制图中，尺寸标注的“三要素”是指什么？A. 尺寸线、尺寸数字、尺寸界线B. 长度、宽度、高度C. 直径、半径、角度D. 线性尺寸、角度尺寸、曲线尺寸答案：A7. 在工程制图中，什么是“三视图”？A. 俯视图、侧视图、仰视图B. 正视图、俯视图、侧视图C. 正视图、背视图、侧视图D. 正视图、俯视图、背视图答案：B8. 工程制图中，什么是“剖视图”？A. 用来表示物体内部结构的视图B. 用来表示物体外部形状的视图C. 用来表示物体尺寸的视图D. 用来表示物体材料的视图答案：A9. 在工程制图中，什么是“断面图”？A. 用来表示物体的内部结构的视图B. 用来表示物体的外部形状的视图C. 用来表示物体的尺寸的视图D. 用来表示物体材料的视图答案：A10. 工程制图中，什么是“装配图”？A. 用来表示单个零件的视图B. 用来表示多个零件组合在一起的视图C. 用来表示零件的尺寸的视图D. 用来表示零件的材料的视图答案：B二、简答题（每题10分，共30分）1. 请简述工程制图中尺寸标注的基本规则。
工程制图试题答案（1）一、填空题（20分）1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。
2、基本几何体按表面特征分为平面立体，曲面立体两种。
3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。
4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。
5、装配图的内容包括①一组图形，②必要的尺寸，③技术要求，④标题栏，零件序号和明细栏。
6、城市给水工程包括①一、二级泵房，②输水管网，③给水处理厂，④配水管网。
二、根据立体图画三视图（10分）参考答案：三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（2）二、填空题（20分）1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。
三视图的“三等”关系：主、俯视图长对正，主、左视图高平齐，左、俯视图宽相等。
2、正等轴测图的轴间角为1200，轴向变形系数为0.82为了计算方便，一般用 1 代替。
3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。
4、普通螺纹M16×1.5LH-5g6g-S的公称直径为16 mm，旋向为右（左、右）；导程为 1.5 。
5、零件的内容包括①一组视图，②完整的尺寸，③技术要求，④标题栏。
6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图，③设备布置图和祥图。
二、根据立体图画三视图（10分）三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（3）四、填空题（20分）1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线，投影面垂直线三种。
工程制图复习题附答案一、选择题（每题2分，共20分）1. 在工程制图中，表示物体长度的单位通常是：A. 米B. 厘米C. 毫米D. 千米答案：C2. 正投影法中，物体的三个视图分别是：A. 正视图、侧视图、俯视图B. 前视图、后视图、顶视图C. 左视图、右视图、底视图D. 内视图、外视图、斜视图答案：A3. 以下哪个不是工程制图中常用的线型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D4. 工程制图中，尺寸标注的基本原则是：A. 清晰、准确、完整B. 简洁、美观、统一C. 随意、方便、快速D. 复杂、多样、个性5. 工程制图中，表示物体对称性的符号是：A. 圆心B. 圆C. 半圆D. 椭圆答案：C6. 在工程制图中，标注角度时通常使用：A. 角度符号B. 弧度符号C. 度符号D. 百分比符号答案：C7. 工程制图中，表示物体厚度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：A8. 工程制图中，表示物体深度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：D9. 在工程制图中，表示物体位置的符号是：B. 圆圈C. 十字线D. 三角形答案：C10. 工程制图中，表示物体方向的符号是：A. 箭头B. 圆圈C. 十字线D. 三角形答案：A二、填空题（每题2分，共20分）1. 工程制图中，物体的三个基本视图是________、________、________。
答案：正视图、侧视图、俯视图2. 工程制图中，表示物体长度的单位通常是________。
答案：毫米3. 工程制图中，表示物体对称性的符号是________。
答案：半圆4. 工程制图中，尺寸标注的基本原则是________、________、________。
答案：清晰、准确、完整5. 在工程制图中，标注角度时通常使用的符号是________。
答案：度符号6. 工程制图中，表示物体厚度的线型是________。
