渠道防渗工程技术规范

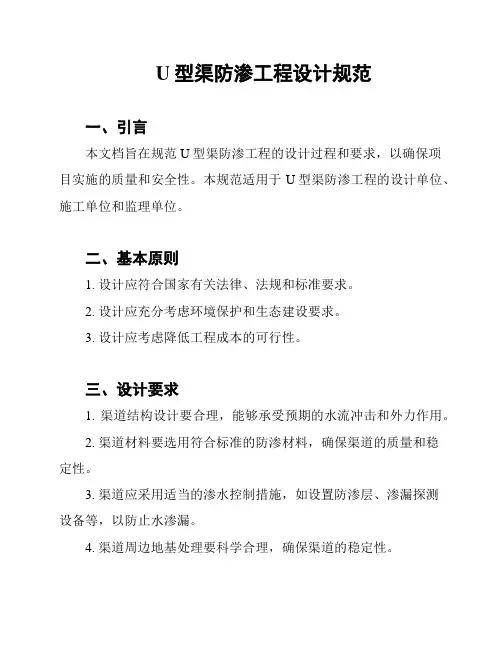

U型渠防渗工程设计规范一、引言本文档旨在规范U型渠防渗工程的设计过程和要求，以确保项目实施的质量和安全性。

本规范适用于U型渠防渗工程的设计单位、施工单位和监理单位。

二、基本原则1. 设计应符合国家有关法律、法规和标准要求。

2. 设计应充分考虑环境保护和生态建设要求。

3. 设计应考虑降低工程成本的可行性。

三、设计要求1. 渠道结构设计要合理，能够承受预期的水流冲击和外力作用。

2. 渠道材料要选用符合标准的防渗材料，确保渠道的质量和稳定性。

3. 渠道应采用适当的渗水控制措施，如设置防渗层、渗漏探测设备等，以防止水渗漏。

4. 渠道周边地基处理要科学合理，确保渠道的稳定性。

5. 渠道的水流速度要控制在合理范围内，避免过高的水流速度引起冲刷和侵蚀。

6. 渠道设计要合理考虑污水和雨水分流，确保排水效果。

四、施工要求1. 施工单位应按照设计要求进行施工，确保工程质量。

2. 施工时要严格控制施工工艺和施工参数，确保渠道的稳定性。

3. 施工过程中，应注意保护环境，避免水土流失和污染。

4. 施工完成后应进行验收，并对可能存在的质量问题进行整改。

五、监督检验1. 监理单位应对施工过程进行监督，确保施工质量。

2. 监理单位应配合相关部门开展工程质量检测和验收工作。

3. 如发现施工存在质量问题，监理单位应及时提出整改要求，并追究责任。

结论本文档旨在规范U型渠防渗工程的设计和施工过程，以确保工程质量和安全性。

设计单位、施工单位和监理单位应共同遵守本规范的要求，加强沟通合作，确保工程顺利实施。

渠道防渗工程技术规范1.概述农业灌溉用水约占全国总用水量的63%，不论从节水潜力还是用水比重考虑，建设节水型社会的重点是农业灌溉节水，而农业灌溉节水的重点又在大型灌区。

大型灌区节水的主要措施之一就是渠道防渗。

在大中型灌区骨干工程改造中，砼渠道防渗衬砌，由于其适应性广、耐久性好、糙率小，抗冲性能和防渗效果好而成为目前普遍采用的一种节水工程措施，现浇砼衬砌渠道更是由于结构缝少、造价底、机械化程度较高而被广泛应用。

但运行中发现，约30%的现浇砼渠道在5年左右就出现裂缝（严重的1～２年），裂缝漏水不仅削弱了节水效果，减少了使和寿命，而且成为灌溉管理的安全隐患。

因此在设计和施工中必须针对裂缝产生的原因，提出相应的对策，以减少裂缝数量和裂缝发生的程度，延长使用寿命，发挥更大效益。

2.砼现浇渠道裂缝的形式和特点现浇砼衬砌渠道裂缝具有砼工程裂缝的共性，又有不同于大体积砼裂缝的突出表现。

裂缝一经形成，就很难自身愈合。

根据现场调查，渠道裂缝多出现在尺寸较大的现浇砼板顺水流方向，缝位一般在渠道坡板坡脚以上1/ 4～3/4坡长范围内和渠底中部；冬季积水或行水的渠道，一般出现在水面附近的坡板上。

这些裂缝多呈弯曲线状，坡板上裂缝严重的呈折断破坏状态．在现浇砼渠道中，温度裂缝和拉裂缝一般呈发散状。

裂缝表现为指向渠顶偏离渠坡的法线，这些裂缝往往和基土冻胀同时发生，形成冻胀裂缝。

另外，在东西走向的渠道中，阴、阳两坡裂缝表现有很大的差别，阴坡裂缝较阳坡裂缝更厉害、更复杂。

3.现浇渠道裂缝原因分析通过多年的观测实践，认为造成裂缝产生的根本原因在于：砼由于受自身及外部介质环境的影响，在温度、湿度变化和周边、基础约束的作用下，会产生很大的约束应力，容易产生裂缝；在现浇砼渠道衬砌中，水泥砼属于薄壁轻型钢性结构，具有较高的抗压强度，但抗拉强度较低，适应拉伸变形和不均匀变形的能力较差。

所以，从结构和运行环境分析，现浇砼渠道裂缝主要是由冻胀压力及温度应力产生的，局部裂缝问题可能与施工质量和基础稳定性有很大的关系。

渠道防渗混凝土施工技术要求为了保证现浇混凝土防渗渠道效果和耐久性，必须严格提高施工技术水平，加强对混凝土的品质、配合比质量的波动以及混凝土的拌和运输、浇筑、养护等施工工艺的监督和治理，以保证施工质量，做到优质、安全、耐久、实用。

一、施工预备渠道防渗工程施工前，应进行具体的施工组织设计，充分做好料场和拌合场等施工工地的布置以及施工用电，用水，道路和机器设备的预备工作，应对试验和施工的设备进行检测和测试运行，假如不符合要求，应予以更换和调整。

在施工条件极其艰苦，无实验仪器和设备的条件下，可以将试验委托有资质的实验机构进行。

还应做好永久性和必要的临时性的排水设施，确保混凝土衬砌的渠床符合施工要求和提供良好的施工的条件。

1、地基处理（1）渠道防渗工程施工前，应对渠道进行施工放样，具体的放样尺寸应按照设计图纸要求进行。

放样出渠道底脚线和渠口线共四条线，然后进行开挖。

（2）土方的开挖应提前进行，使得地基的土的水分在自然风干下尽量降低以增强土基的强度，减轻冬季冻胀的破坏。

（3）在防渗砼工程铺筑之前必须先清理基底，确保渠基平整、干净、密实。

（4）对因雨水冲刷塌陷或开挖超深的断面，应清理基层后用土回填夯实或采用与现浇同标号的混凝土填充。

2、模板工程（1）模板的安装必须按照设计图纸测量放样，并按具体情况多设控制点，以利于检查校核。

模板要求拼装严密准确，不漏浆，表面平整，不产生过大变形。

（2）现浇砼模板应符合《水工混凝土施工规范》的规定。

其中：沿渠道纵向的答应偏差值为±10mm，沿宽度方向的答应偏差值为±30mm。

厚度方向的偏差为±3mm，伸缩缝偏差为±2mm，模板局部平整度偏差±2mm。

二、混凝土材料1、水的质量要求砼用水必须符合《水工混凝土施工规范》要求。

本工程拌制和养护混凝土要求使用饮用水或符合规范要求的河水，不得使用未经处理的工业废水，生活污水及沼泽水。

2、水泥的质量控制及存放要求（1）按照规范要求使用普通硅酸盐水泥（po型水泥）。

防渗渠工程施工方案1渠道防渗的作用渠道防渗的作用为：提高渠系水利用系数；有利于控制灌压的地下水位，防止土壤次生盐碱化，防止渠道冲刷、淤积、坍塌等，保证输水安全；提高渠道的输水能力，减少输水时间，且便于引高含沙水流，同时能缩小渠道断面，减少渠道占地，节约工程投资，降低渠道管理的维修费用。

2混凝土渠道的防渗本工程采用预制碎板铺砌作渠道防渗护面，垫层采用风积沙垫层。

2.1预制碎板的加工渠道的防渗质量好坏最关键因素是预制碎板的加工质量、密实度以及混凝土是否是防水混凝土。

2.1.1预制防水碎板的选材要求2.1.1.1水泥：采用不低于32.5的普通硅酸盐水泥，严禁采用过期水泥，受潮水泥以及混入有害杂质的水泥，不同品种或标号的水泥不得混合使用。

2.LL2砂、石：该工程预制板的砂石应符合现行《普通混凝土用砂质量标准和检验方法》和《普通碎用碎石卵石质量标准及检验方法》的有关规定之外，石子最大粒径不宜大于40mm,含泥量不大于1%,泥块含量不大于0.5幅砂含泥量不大于3%,泥块含量不大于现。

2.1.1.3水：采用不含有害物质物质的洁净水。

2.1.1.4外加剂:渠道预制碎板中掺用外加剂采用KDNOF-I型高效减水剂，其掺量为水泥用量的0.5%o2.1.2碎的配合比减水剂防水碎的配合可以参考普通防水混凝土配合比各项技术参数，但应注意控制水灰比，充分发挥减水剂的优越性，施工中，应严格控制减水剂的掺量,误差控制在1%以内，如减水剂为干粉状，在使用前，先将干粉倒入60C左右的热水中搅匀，制成20%浓度的溶液，再根据实际情况决定减水剂掺加方法，严禁将减水剂干粉倒入碎搅拌内拌合。

2.1.3模块预制碎板采用碎地面做底模，钢板制作成定型钢侧模，这样可保证预制碎渠板的几何尺寸误差，施工质量得到保证。

2.1.3.1碎地面做底模，其表面平整度要在预制构件的允许偏差内。

平整度用2米靠尺检查，不得超过±2mm,且应不得于6米留设伸缩缝。

防渗渠施工方法一、施工准备1.技术准备砼U型渠道施工前，应根据有关设计文件和实施方案进行详细的施工组织设计，制定施工方案。

由于渠道的布设因灌区地形条件不同而各异，施工前应合理确定施工管理机构位置，确定料场和拌合场地，对施工工地进行合理的布置，做好“三通一平”工作。

熟悉施工图纸，对坡降及标高应控制好。

2.材料机械准备计划投入人力20人，挖掘机一台，搅拌机一台，载重汽车两辆。

对施工所需设备进行检测和测试运行，如果不符合要求，应予以更换和调整。

施工用水泥，砂，石子应符合标准。

还应做好永久性和必要的临时性交通道路建设，为砼U 型渠道衬砌创条件。

并且施工用机械应准备到位。

3.协调工作由于本工程位于场里，在施工过程中需要清除障碍物，因此要与场部做好协商工作，在不影响施工的条件下尽量满足场部要求，干出美观，坚固，利用率高的，让群众满意的精品工程。

二、基槽土方开挖基础土石方开挖，主要以机械配合人工清槽方式进行基础土石方的开挖施工。

开挖放坡应根据地质条件、基坑深度和现场情况确定，基底平面尺寸适当加宽30—50cm便于安装模板。

基础土方开挖可采用机械施工，利用挖掘机开挖，将回填所需的土方就近堆放在工作面以外的场地上，多余的土方可装自卸车利用临近的渠堤填筑，为保证开挖质量，尽量避免破坏原土基础，施工时底部留置30厘米，用人工清理至基底高程。

三、安装预制U型槽在进场后即安排砼构件的预制，各类材料必须有合格证书，并到建设单位指定的实验室进行复检。

预制构件的成品，在经过相关方检验取得合格证后才可进入施工现场。

在安装前，沟槽应进行必要的修整、拍实。

1）“U”型槽拼接缝宽必须保证40MM，相邻“U”型槽拼接必须平顺，高差不得超过2MM。

2）“U”型槽接缝采用l：2水泥砂浆勾缝，缝体必须平实，不得高出槽板面，勾完缝后，槽内不得有水泥疤结。

3）在“U”型槽安装、灌缝完毕后，两边捣制C25砼压项。

（3）砼压项预制构件安装完毕后，两侧进行C20混凝土压项施工。

渠道建设防渗工程技术规范1渠道防渗类型和特性1.1渠道防渗意义和作用（一）渠道防渗意义发展节水型农业行之有效的节水技术有渠道防渗、低压管道输水、改进地面灌溉技术、发展喷灌与微灌、实行节水灌溉制度等。

这些节水技术无疑均是重要的和必需的，但节水效益最大的技术则是渠道防渗。

这是因为我国每年灌溉用水量约为3500亿m3，占农业用水量的90％，占我国总用水量的63％。

目前我国已建渠道防渗工程为55万多Km，仅占渠道总长的18％，80％以上的渠道没有防渗，渠系水的利用系数很低，平均不到0.50，低于其他国家（美国为0.78，前苏联为0.6~0.7，日本为0.61，巴基斯坦为0.58等）。

也就是说，从水源到田间，有50％以上的灌溉水因渠道渗漏而损失掉了。

由于渠道渗漏浪费的水量很大，我国粮食作物的水分生产效率仅为1kg左右，而以色列高达2.32kg。

如果我国灌溉渠系水的有效利用系数提高0.10，则每年可节约水量350亿m3左右，等于正在规划的南水北调中线工程年引水量的2.7倍左右，这对缓解我国水资源供需矛盾将起到很大作用。

因此，必须首先做好渠道防渗工程，堵住这个浪费水的大洞，提高渠系水的利用率。

渠道的渗漏水量不仅降低了渠系水的利用系数，减少了灌溉面积，浪费了水资源，而且会引起地下水位上升，招致农田渍害，在有盐碱化威胁的地区，还会引起土壤的次生盐碱化，同时还会增加灌溉技术和农民的水费负担，甚至会危及工程的安全运行。

为了减少渠道输水损失，提高渠系水利用系数，一方面要加强渠系工程配套和维修养护，有计划地引水和配水，不断提高灌区管理工作水平；另一方面要采取渠道防渗工程措施，减少渗漏损失水量。

（二）渠道防渗的作用渠道防渗工程措施除了减少渠道渗漏损失、节省灌溉用水量、更有效地利用水资源外，还有以下作用：1．提高渠床的抗冲能力，防止渠坡坍塌，增强渠床的稳定性。

2．减小渠床糙率系数，加大渠道内水流流速，提高渠道输水能力。

3．减少渠道渗漏对地下水的补给，有利于控制地下水位和防治土壤盐碱化及沼泽化。

渠道防渗工程技术规范【题名】：渠道防渗工程技术规范【副题名】：【起草单位】：中华人民共和国水利部农村水利水土保持司、科技教育司中华人民共和国能源部、水利部水利水电规划设计总院【标准号】：SL 18-91【代替标准】：【颁布部门】：中华人民共和国水利部【发布日期】：【实施日期】：1991年12月1日【标准性质】：中华人民共和国水利水电行业标准【批准文号】：水农水[1991]14号【批准文件】：中华人民共和国水利部关于发布《渠道防渗工程技术规范》SL18-91的通知水农水[1991]14号为统一渠道防渗工程技术标准，满足渠道防渗工程设计、施工和管理工作的需要，由部农村水利水土保持司、科技教育司和水利水电规划设计总院共同委托西北水利科学研究所、陕西省水利水土保持厅、湖南省水利水电厅主编的《渠道防渗工程技术规范》，经部审定，现批准为中华人民共和国水利水电行业标准，其名称与编号为：《渠道防渗工程技术规范》SL18-91。

自1991年12月1日起施行。

各单位在执行过程中有何意见，请随时函告主编单位和部农村水利水土保持司，并由该司负责解释。

该《规范》由水利电力出版社负责出版发行。

1991年 9月 26日【全文】：本规范用词说明执行本规范条文时，对要求严格程度的用词作如下规定，以便执行时区别对待：1.表示很严格，非这样作不可的用词：正面词采用“必须”；反面词采用“严禁”。

2.表示严格，在正常情况下均应这样做的用词：正面词采用“应”；反面词采用“不应”或“不得”。

3.对表示允许稍有选择，在条件许可时首先应这样作的用词：正面词采用“宜”或“可”；反面词采用“不宜”或“不可”。

第一章总则第1.0.1条为统一渠道防渗工程的技术标准，提高设计、施工、测验和管理水平，提高水的利用率，充分发挥工程效益，特制定本规范。

第1.0.2条本规范适用于农田灌溉、发电引水、供水和排污等渠道防渗工程。

第1.0.3条本规范包括土料、水泥土、砌石、膜料、沥青混凝土、混凝土等六种材料渠道防渗工程的设计、施工、测验和管理等有关技术规定，各种材料的技术要求详见附录一。
