自行车结构分析

基于ANSYS的自行车车架结构有限元分析自行车车架是自行车的核心组成部分，它承载着骑手的重量和外界的力量，直接影响着自行车的性能和稳定性。

为了确保自行车车架的可靠性和安全性，有限元分析被广泛应用于自行车车架结构设计。

有限元分析是一种应用于工程领域的数值计算方法，通过将实际结构离散为若干个小单元，近似计算每个小单元的力学特性和应力分布，从而得到整体结构的力学性能。

在进行自行车车架的有限元分析时，需要先对车架进行几何建模。

通常可使用计算机辅助设计软件或三维建模软件进行建模，将车架几何形状、尺寸和连接方式等细节进行精确描述。

接下来，将车架模型导入ANSYS软件中进行分析。

在分析过程中，需要先对车架进行网格划分，将其离散为数个小单元，以便进行后续的力学计算。

划分网格时需要考虑车架各处应力分布的均匀性和准确性。

进行有限元分析时，需要对车架施加相应的边界条件和载荷。

边界条件包括固定支撑或约束，以模拟车架与其他部分的连接方式。

载荷可以是骑手的重力、外界风阻、不平坦路面等因素，通过合理选择载荷类型和大小来模拟实际使用条件。

在进行有限元分析时，需要定义适当的材料参数，包括车架的弹性模量、泊松比、材料屈服强度等。

这些参数直接影响着车架的刚度和性能。

通过对车架进行有限元分析，可以得到车架各处的应力、应变分布情况。

基于分析结果，可以对车架进行优化设计，以满足强度和刚度的要求。

例如，在高应力处添加加强结构或材料，以提高车架的强度和稳定性。

此外，有限元分析还可以在车架结构设计阶段进行疲劳寿命预测。

通过加载一定的循环载荷，可以计算出车架在特定循环次数下的疲劳损伤情况，从而评估车架结构的可靠性和耐久性。

总之，基于ANSYS的有限元分析在自行车车架结构设计中扮演着至关重要的角色。

它可以帮助设计师评估车架的强度、刚度和耐久性，并优化设计以提高车架的性能和稳定性。

通过有限元分析，可以减少设计过程中的试错成本，提高设计效率，为自行车车架的可靠性和安全性提供保障。

自行车构造原理
自行车的构造原理主要包括车架、车轮、传动系统和制动系统。

首先，车架是支撑整个自行车的主要部件。

它通常由金属材料制成，如钢铁、铝合金或碳纤维。

车架设计强度要足够，能够承受骑行时的力量和压力。

同时，车架的几何形状也对骑行体验和稳定性产生影响。

接下来，车轮是自行车重要的组成部分之一。

通常有前轮和后轮，轮子由轮辐和轮毂组成。

轮辐连接在轮毂上，使轮子保持结构稳定。

轮胎则直接安装在轮毂上，提供摩擦力和缓冲效果。

传动系统是自行车的关键部分，它通过传递力量将骑行者的力量转化为车轮的转动力。

传动系统一般由踏板、链条、齿轮和变速器组成。

当骑行者踩动踏板时，链条将力量传输到齿轮上，齿轮再将力量传递到车轮上，从而推动自行车前进。

制动系统是确保自行车安全的重要组成部分。

传统的自行车制动系统通常采用摩擦制动原理。

前轮通常配备一对刹车卡钳，当骑行者用手拉动刹车手柄时，刹车卡钳夹紧轮圈表面，制动摩擦力使车轮停止转动。

后轮则常常配有脚踏刹车，骑行者用脚踩下脚踏刹车来制动后轮。

除了以上主要构造部分外，自行车还包括了其他配件如座椅、车把、踏板等。

这些部件的设计和安装位置也是为了提高骑行的舒适度和操作性。

总结来说，自行车的构造原理涉及车架、车轮、传动系统和制动系统等组成部分。

这些部件紧密配合，使自行车能够顺利行驶，并为骑行者提供稳定性和安全性。

自行车的结构与查验标准DocNo.:ITTN-H-012-HQT一.概括自行车是以骑车人体力为动力而驱动车轮在地面上行驶的一类机械的总称。

它包含单轮、两轮以致多轮的各样形状、结构装置的骑行车辆。

我国出口自行车一般以天津、江苏、广东、上海等地域为主。

产品销往欧洲、美洲、非洲等五大洲的70多个国家和地域。

二. 结构：自行车的结构分为基本零件和隶属零件。

基本零件：车架、前叉、车把、前后中轴、链条、飞轮、鞍座、车闸等16个零件构成。

隶属零件：链罩、衣架、支架、车铃、车锁等9个零件构成。

（下列图为变速自行车结构）三．种类、规格：自行车种类分为“一般型”、“轻巧型”、“载重型”、“赛车型”、“小轮型”、“特种型”六种。

自行车的规格包含：14"、16"、18"、20"、22"、24"、26"、27"、28"九大系列产品。

我国出口自行车一般按以上种类、规格型号区分，并要标明外销货号进行管理。

四．制造工艺:在自行车生产中，因为各厂家的设施和技术条件不尽同样，所以不论是零零件的制造，仍是组装成车，其生产工艺的流程都不完好同样。

但就其采纳的制造工艺而言，大概同样。

主要工艺：金属切削、冲压、焊接、热办理、电镀、涂漆、氧化办理等。

五.产品标准及查验 :1，自行车标准：依据自行车的结构特色我国拟订了自行车产品的质量标准。

主要包含查验项目、质量指标和试验方法，此外还规定了抽样规则等内容。

它是实行自行车质量查验的依照。

出口自行车采纳国家标准和专业标准。

参照常用标准有以下：GB250-95《评定变色用灰色样卡》GB2828-87《逐批检查计数抽样程序及抽样表 (合用于连续批的检查)》GB2829-87《周期检查计数抽样程序及抽样表 (合用于生产过程稳固性的检查 )》GB3565-93《自行车安全要求》GB/T3566-93《自行车装置要求》GB14746-93《小孩自行车安全要求》ZBY14003-93《越野自行车(BMX)的安全要求》QB/T1217-91《自行车电镀技术条件》QB/T1218-91《自行车油漆技术条件》QB/T1219-91《自行车表面氧化办理技术条件》QB/《自行车包装》SN/《出口自行车零零件查验规程》 SN/《出口自行车检验规程》2标准性质的说明：标准对强迫性和介绍性标准的分类，此中，关于：锐边，突出物，车闸，把立管，车把零件的强度，把横管和把立管组合件的疲惫实验，车架/前叉组合件；前叉的疲惫实验，车轮静负荷；脚蹬/曲柄驱动系统；鞍管；鞍管的疲惫实验；链罩；辐条挡盘；反射器；鸣号装置等条目提示为强迫性标准；2．自行车查验。

自行车材料结构特点
自行车是一种常见的代步工具，其材料结构特点如下：
1. 车架：自行车的车架是整个车身的骨架，通常由铝合金、碳纤维等轻质材料制成。

这些材料具有高强度、耐腐蚀等特点，能够承受骑行时的各种冲击和压力。

2. 车轮：自行车的车轮一般由轮毂、轮胎和辐条组成。

轮毂通常采用铝合金或碳纤维等轻质材料制成，轮胎则使用橡胶等弹性材料制成，以提供良好的缓冲效果和抓地力。

3. 刹车系统：自行车的刹车系统包括手刹和脚刹两种类型。

手刹通常采用钢丝拉线式结构，脚刹则采用液压制动器或机械制动器等结构。

这些刹车系统需要具备高灵敏度和稳定性，以确保骑行安全。

4. 变速系统：自行车的变速系统包括变速器和链条两部分。

变速器通常采用齿轮传动结构，可以根据骑行速度和路况进行调节。

链条则需要具备高强度和耐磨性能，以确保骑行顺畅。

5. 座椅和把手：自行车的座椅和把手通常采用塑料或橡胶等材料制成，以提供舒适的骑行体验。

此外，一些高端自行车还会采用人体工学设计，以提高骑行效率和减少疲劳感。

总之，自行车的材料结构特点主要是轻量化、高强度、耐腐蚀等方面，以满足骑行者对于舒适性、安全性和经济性的需求。

随着科技的不断进步和发展，自行车的材料结构也在不断优化和完善。

骑车构造知识点归纳总结一、自行车的结构和部件1. 车架自行车的车架是由各种材料制成，包括钢铁、铝合金、碳纤维等。

它是自行车的骨架，支撑和连接其他部件。

车架的形状和结构会影响自行车的操控性能和舒适度。

2. 车轮自行车通常有两个车轮，前轮和后轮。

车轮由轮辐、轮辋和轮胎组成。

轮辐是连接轮辋和轮毂的金属杆；轮辋是轮胎固定在车轮上的部分；轮胎是与地面接触的橡胶外皮。

3. 刹车系统自行车的刹车系统通常包括前后两个刹车手柄和相应的刹车装置。

常见的刹车装置有V刹、碟刹等，它们通过摩擦力将车轮减速或停止。

4. 变速系统自行车的变速系统可以根据需要改变车轮的转速，以适应不同的路况和骑行速度。

变速系统通常包括变速手柄、换挡器和齿轮组。

5. 链条和齿轮自行车的动力传递系统由链条和齿轮组成。

骑手通过踩踏让链条转动，驱动齿轮和车轮旋转。

齿轮组的大小和数量不同会影响车轮的转速和牵引力。

6. 座椅和把手自行车的座椅和把手是骑行过程中骑手的支撑点，它们的形状和材料会影响骑行的舒适度和操控性能。

7. 前叉和避震系统前叉是连接前轮和车架的部件，它可以影响自行车的悬挂和操控性能。

一些自行车还配备了避震系统，可以减少骑行过程中的颠簸感。

8. 其他部件除了上述部件外，自行车还包括踏板、中部轴、座管、前后挡泥板等。

这些部件在不同的自行车类型和用途中可能有所不同。

二、自行车的原理和运作1. 动力传递自行车的动力传递原理是通过骑手的踩踏来让链条带动齿轮和车轮旋转。

不同的齿轮组可以提供不同的传动比，以适应不同的骑行速度和路况。

2. 转向和操控自行车的转向和操控原理是通过转向柄和前叉来控制前轮的方向。

骑手可以通过转向柄的转动来改变车轮的方向，从而实现转弯和避让。

3. 刹车原理自行车的刹车原理是通过刹车手柄控制刹车装置对车轮施加摩擦力，从而减速或停止车轮的旋转。

不同的刹车系统有不同的摩擦方式和效果。

4. 变速原理自行车的变速原理是通过变速手柄和换挡器来调整链条在不同齿轮组之间的传动，从而改变车轮的转速和牵引力。

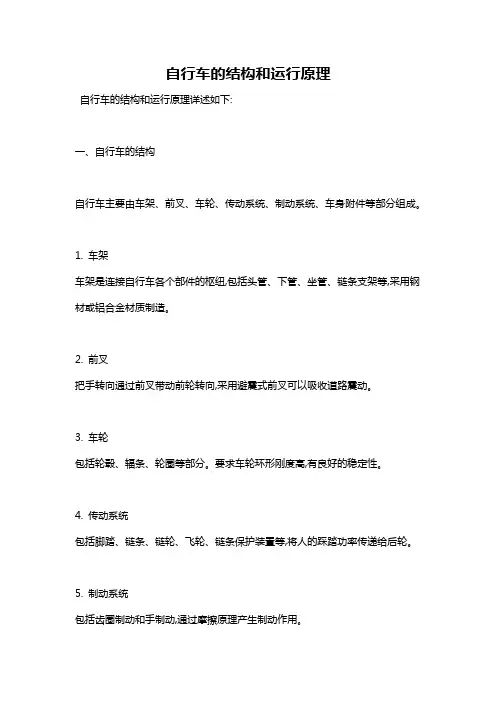

自行车的结构和运行原理自行车的结构和运行原理详述如下:一、自行车的结构自行车主要由车架、前叉、车轮、传动系统、制动系统、车身附件等部分组成。

1. 车架车架是连接自行车各个部件的枢纽,包括头管、下管、坐管、链条支架等,采用钢材或铝合金材质制造。

2. 前叉把手转向通过前叉带动前轮转向,采用避震式前叉可以吸收道路震动。

3. 车轮包括轮毂、辐条、轮圈等部分。

要求车轮环形刚度高,有良好的稳定性。

4. 传动系统包括脚踏、链条、链轮、飞轮、链条保护装置等,将人的踩踏功率传递给后轮。

5. 制动系统包括齿圈制动和手制动,通过摩擦原理产生制动作用。

6. 车身附件座位、车把、车灯、铃号等,提高舒适性和安全性。

二、自行车的运行原理1. 人力驱动骑行者通过脚踏将人的踩踏力传给后轮,带动自行车前进。

2. 转向原理向左转向时拧转把手,通过前叉带动前轮左转;向右转向原理相同。

3. 平衡原理自行车具有自稳性。

向左倾斜时前轮会转向左侧,产生向右的转矩,使车体回正。

4. 制动原理(1)齿圈制动:踩下脚踏,带动制动条块按against齿圈,产生摩擦力实现制动。

(2)手制动:拉动制动器,通过钢丝带拉紧前后轮制动块,利用摩擦力减速停车。

5. 传动原理人的踩踏力通过链条、链轮、飞轮将功率传给rear wheel,带动自行车前进。

6. 悬挂系统通过弹簧、避震器吸收道路碰撞,提高行驶平顺性。

综上所述,自行车运用机械结构与人体动力学的原理,实现二者的良好协调,从而保证安全、舒适的骑行。

这些设计原理一直沿用至今,并不断优化改进。

自行车结构与原理概述自行车是一种广泛应用于交通工具和运动健身的工具。

它的构造复杂而精细，通过一系列的机械原理和结构实现骑行的功能。

本文将对自行车的结构和原理进行概述，帮助读者更好地了解自行车的工作原理。

一、车架结构自行车的车架是整车的骨架，负责支撑和固定其他各个部件。

一般而言，车架由上管、下管、前叉、座管等构成。

上管和下管之间形成一个三角形结构，提供了稳定性和强度，使得骑行时尽可能减少晃动。

车架通常采用钢铁、铝合金或碳纤维等材料制作。

钢铁车架具有强度高、耐久性强的特点，但相对较重。

铝合金车架较轻，但也能提供足够的强度。

碳纤维车架则更轻，同时还具有良好的减震性能，但造价较高。

二、悬挂结构自行车在前叉与车架的连接处通常配备了悬挂结构，主要用于减震和提高骑行的舒适性。

前叉上的弹簧系统能够吸收部分冲击力，减轻骑手在不平坦路面上的震动感。

悬挂的调节功能使骑手能够根据不同的路况进行调整，使得骑行更加平稳。

三、轮组结构自行车前后各配备一个轮组，由轮辋、轮胎、轴承组成。

轮辋通常由金属材料制作，以提供强度和稳定性。

轮胎则由橡胶制成，具有优异的摩擦力和抗冲击性。

轴承则负责保证轮子能够顺畅旋转。

自行车的轮组采用不同尺寸的轮胎，以适应不同的骑行需求。

一般而言，轮胎尺寸大，对不平坦路面的适应性更好，但骑行阻力也增加。

轮胎尺寸小，则骑行更加灵活，但通过不平整路面时的舒适性较差。

四、传动系统自行车采用链条传动系统，将骑手的踩踏力量转化为车轮的旋转动力。

传动系统主要包括链条、齿盘和飞轮。

骑手踩踏时，链条通过齿盘的轮齿将力量传递到飞轮上，从而推动车轮旋转。

齿盘和飞轮上的齿数不同，可以提供不同的传动比，以适应不同的骑行环境。

齿数大的组合可以提供更大的推进力，适用于爬坡和加速；齿数小的组合则可以提供更高的速度，适用于平路和下坡。

五、刹车系统自行车的刹车系统用于控制车辆的停止和减速。

常见的刹车系统有脚踏刹车和手把刹车。

脚踏刹车通过脚踩刹车板，利用摩擦原理使刹车皮与车轮接触，产生阻力而减速。

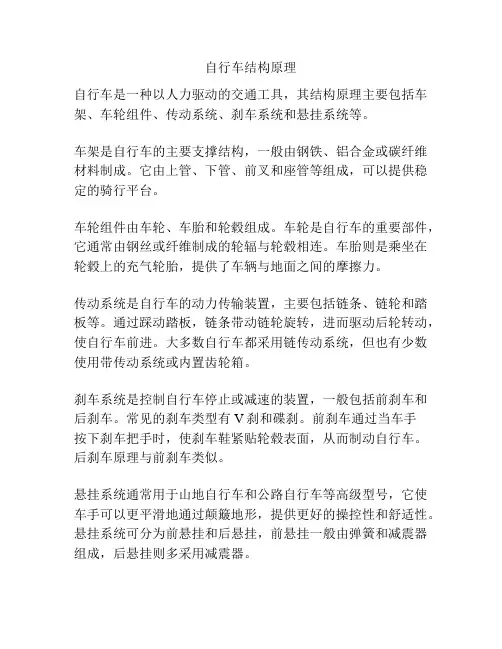

自行车结构原理
自行车是一种以人力驱动的交通工具，其结构原理主要包括车架、车轮组件、传动系统、刹车系统和悬挂系统等。

车架是自行车的主要支撑结构，一般由钢铁、铝合金或碳纤维材料制成。

它由上管、下管、前叉和座管等组成，可以提供稳定的骑行平台。

车轮组件由车轮、车胎和轮毂组成。

车轮是自行车的重要部件，它通常由钢丝或纤维制成的轮辐与轮毂相连。

车胎则是乘坐在轮毂上的充气轮胎，提供了车辆与地面之间的摩擦力。

传动系统是自行车的动力传输装置，主要包括链条、链轮和踏板等。

通过踩动踏板，链条带动链轮旋转，进而驱动后轮转动，使自行车前进。

大多数自行车都采用链传动系统，但也有少数使用带传动系统或内置齿轮箱。

刹车系统是控制自行车停止或减速的装置，一般包括前刹车和后刹车。

常见的刹车类型有V刹和碟刹。

前刹车通过当车手
按下刹车把手时，使刹车鞋紧贴轮毂表面，从而制动自行车。

后刹车原理与前刹车类似。

悬挂系统通常用于山地自行车和公路自行车等高级型号，它使车手可以更平滑地通过颠簸地形，提供更好的操控性和舒适性。

悬挂系统可分为前悬挂和后悬挂，前悬挂一般由弹簧和减震器组成，后悬挂则多采用减震器。

除了以上主要结构原理外，自行车还包括鞍座、车把、变速器、踏板和链条保护器等辅助部件。

这些部件共同作用，使得自行车成为一种高效、环保的交通工具。

自行车结构及骑行技巧一．自行车的结构1．各部分名称（1）车轮：前后轮，辐条，车圈，车胎（内外胎），中间轴外面的部分叫花骨，后轮比前轮多一个飞轮；（2）车头：前叉；车首碗组，腕组松紧和是否灵活对于车很重要；把横（车把）；把立；副把，作用是长途骑行中，通过副把变换骑行的动作和姿势，姿势变换后身体受力部分改变，从而缓解疲劳，还可以通过手臂摇车，增加蹬的力量；（3）车架，横梁为车长，竖梁为车高；车座，座杆；2．传动部分大齿盘，脚踏，前拨（前变速），变速线，后拨（后变速）3．刹车山地车使用的V刹，与普通车有很大不同，使用不好会影响骑行者的安全！4．自行车的好用与否取决于：（1）各轴：花骨是否轻便，阻力是否较小，内部的润滑，轴档的磨损（2）链条：润滑二．自行车的调整1．车座（1）首先要选择适合自己的车座，适合的才是最好的，而不在于车座有多高档。

选择的标准是自己骑什么样的车，细长、较窄的车座适用于公路赛、场地赛，长途骑行车座不舒服是很痛苦的，最适合的车座是两块坐骨刚好与车座的最高部分吻合。

（2）可上下调整，也可前后调整；前后：车座前部距中轴的垂线2—5公分高低：人坐在车座上，当脚踏降至最低时，腿刚好可以完全伸直；或者把腋窝夹在车座上，手臂向下伸，中指前两个指节可以够到中轴中心2．车把可选择把的宽度和高低，还有把立的角度；选好后一般都是固定的，不能调整3．脚踏一般选宽而结实的脚踏三．骑行的调整1．齿轮比的选择最近论坛上大家在讨论膝盖受伤的问题，这种受伤其实完全能够避免。

这一问题协会每年都强调，但大家不够重视，只有受伤以后才认识到其严重性。

有一种误导，用3、7骑车是牛人，是体力好的表现。

实际上，我们之间不应该这样比，否则只设一个档就行了，那么多档岂不浪费？以后要纠正这一错误观点。

档位的设置完全是根据个人实际情况决定的。

在骑行过程中，即使是平路，档也不是一成不变的。

刚开始，体力好时可能用大档，当骑一段时间，体力下降，或感觉不舒服时，马上降到小档（即把前面的盘调小，后面的盘调大），当感觉轻松时再调成大档。

自行车的设计原理自行车是一种简单而有效的交通工具，其设计原理可以追溯到几个世纪前的人力车辆。

现代自行车的设计原理包括承载结构、传动系统、悬挂系统、制动系统等方面。

下面将详细介绍自行车的设计原理。

1. 承载结构：自行车的承载结构是由车架、车轮、座椅等组成。

车架是自行车的骨架，一般由金属材料（如钢铁、铝合金等）制成。

车架的设计要求具备足够的强度、刚度和轻量化。

车轮是自行车的动力源，前轮用于操控和转向，后轮用于传递动力。

座椅则提供骑行者的舒适性和支撑。

2. 传动系统：自行车的传动系统是将骑行者的动力转化为车轮的运动。

传动系统包括脚踏板、链条、链轮、后轮齿轮等部件。

骑行者通过脚踏板施加力量，使链条带动链轮旋转，最终传递给后轮上的齿轮，从而推动自行车前进。

传动系统的设计要求高效率、可靠性和平稳性。

3. 转向系统：自行车的转向系统用于控制自行车的转向方向。

转向系统包括前轮的转向叉和转向柄等部件。

转向叉连接前轮和车架，通过转向柄的操作，骑行者可以控制自行车的转向。

转向系统的设计要求灵活、稳定和易于操作。

4. 悬挂系统：自行车的悬挂系统用于吸收和减震来自地面的不平均力。

悬挂系统一般采用前叉和后避震器等部件。

前叉安装在前轮和车架之间，通过弹簧和减震器等结构，减少骑行时前轮受到的冲击力。

后避震器安装在后轮和车架之间，同样起到减震作用。

悬挂系统的设计要求平稳、舒适和稳定。

5. 刹车系统：自行车的刹车系统用于停止或减速自行车的运动。

刹车系统包括前刹车和后刹车等部件。

前刹车一般通过手柄来操作，通过摩擦来减速或停止前轮的旋转。

后刹车一般通过脚踏板来操作，同样通过摩擦来减速或停止后轮的旋转。

刹车系统的设计要求灵敏、可靠和安全。

综上所述，自行车的设计原理涉及承载结构、传动系统、转向系统、悬挂系统和刹车系统等方面。

这些设计原理的目标是提高自行车的性能、舒适性和安全性，使骑行者能够更加便捷、高效地进行出行。

通过不断的技术创新和改进，自行车已经成为现代社会中不可或缺的交通工具之一。
