桥梁桩基旋挖钻钻孔施工埋设护筒要点

旋挖钻孔灌注桩施工要点旋挖桩一般是指由旋挖钻机施工的桩型，全称旋挖钻孔灌注桩，工程上简称旋挖桩。

由于使用机械作业，对工人人数要求不高，可节省很大的人工成本。

今天我们总结了旋挖桩的施工要点，一起来看吧。

1、埋设护筒护筒直径应比桩孔直径大200mm，长度应满足护筒底进入黏土层不少于0.5m 的要求，护筒顶端高出地面0.3m，护筒埋设的倾斜度控制在1%以内，护筒埋设偏差不超过30mm，护筒四周用粘土回填，分层夯实。

2、旋挖机成孔钻机在就位时应重新测量、定位，在成孔过程中采用泥浆护壁。

利用钻进过程中钻头对泥土的搅拌作用自然造浆，根据实际需要可对泥浆的比重进行调节，在施工过程中泥浆比重一般控制在1.2～1.3之间，泥浆在循环过程中在孔壁表面形成泥皮，它和泥浆的自重对孔壁起到保护作用，防止孔壁坍塌。

通过成孔施工，泥浆护壁效果比较好，完全可以满足施工的需要。

可通过掏渣筒掏渣以及给孔内加清水的方法来调节泥浆的比重，根据实际施工需要，泥浆比重一般控制在1.3以上，这样有利于钻进和孔壁的稳定。

3、钢筋笼制作与安放1．钢筋笼制作钢筋笼在现场分节制作，主筋与加强筋全部焊接，螺旋筋与主筋采用隔点焊加固，钢筋笼制作符合设计要求外，还应相关规范规定。

制作好的钢筋笼，即进行逐节验收，合格后挂牌存放。

2．钢筋笼孔内安放钢筋笼长（超过16m）在孔口焊接，单面焊10d，焊缝高度不小于0.3d，焊缝宽度不小于0.8d。

两段笼子应保持顺直，同截面接头不得超过配筋的50%，间距错开，不少于35d。

钢筋焊接完好后，应缓慢下放入孔内，严禁砸笼。

4、下导管1）．导管的选择采用丝扣连接的导管，其内径250～280mm，底管长度为4m，中间每节长度一般为2.5m。

在导管使用前，必须对导管进行外观检查、对接检查。

（1）外观检查：检查导管有无变形、坑凹、弯曲，以及有无破损或裂缝等，并应检查其内壁是否平滑，对于新导管应检查其内壁是否光滑及有无焊渣，对于旧导管应检查其内壁是否有混凝土粘附固结。

旋挖钻孔灌注桩施工要点
1.剖面规格确定：根据工程设计要求，确定旋挖钻孔灌注桩的直径和深度，并标明在剖面图上。

2.确定施工位置：根据设计要求确定桩的位置，采用标杆或其他合适的方式标示出桩位，确保施工准确无误。

3.设备准备：选择合适的旋挖钻孔机和钻具，根据设计规格对设备进行调整和校准，确保施工的质量和效率。

4.钻孔施工：按照设计要求，控制好钻孔的直径和深度，及时清除孔内的泥浆和杂物，保持孔壁的平整和垂直度。

5.钢筋布置：根据设计要求，在孔内布置预埋的钢筋筋笼，确保钢筋的位置准确无误，并与孔壁之间预留足够的间隙。

6.灌注混凝土：在钻孔完毕后，及时进行灌注混凝土，注意混凝土的配合比例和施工工艺，确保灌注质量。

7.防撞处理：为了防止灌注混凝土过程中的冲击力对钻孔桩身造成破坏，可以采用防止水泥浆溢流的措施，如加装灌浆管等。

8.完成桩顶处理：在灌注混凝土完成后，及时进行桩顶处理，保持桩顶的平整和水平度。

9.检验验收：在施工完成后，对旋挖钻孔灌注桩进行验收，检查桩身是否存在缺陷，钢筋的保护层是否符合规范要求，并进行验收记录。

10.施工安全：在整个施工过程中，要严格遵守安全操作规程，做好现场安全防护工作，以确保施工人员的安全。

总结起来，旋挖钻孔灌注桩施工要点主要包括确定剖面规格、施工位置，设备准备，控制钻孔和灌注混凝土的质量，布置钢筋，防撞处理，桩顶处理，检验验收和施工安全。

在实施过程中，要严格按照设计要求和规范进行操作，确保施工的质量和安全。

一、施工工序：护筒埋设、旋挖钻钻孔施工、成孔与终孔、清孔、钢筋笼加工及就位、水下混凝土灌注二、施工工艺及施工方法1、护筒埋设⑴施工场地平整，操作平台无杂物。

⑵测量人员完成桩位中心放样，现场设置十字护桩。

护筒埋设后应核对其位置，护筒位置偏差不得大于125px，倾斜度不得大于1%。

⑶钢护筒的钢板厚度应满足实际桩径对钢护筒的强度与刚度的要求，一般钢板厚度不小于8mm。

⑷护筒应大于桩径500px，并高出地面750px。

图1护筒埋设图图2护筒对中2、钻孔施工⑴钻机就位前，应对钻孔各项准备工作进行检查。

钻机安装后的底座和机架主体结构应平稳，在钻进中不应产生位移或沉陷。

就位完毕，施工队对钻机就位自检：钻头对中情况，机台是否水平，支垫是否稳固。

⑵钻孔作业应分班连续进行，填写钻孔施工记录，交接班时应交待钻进情况及下一班应注意事项。

应经常对钻孔泥浆及钻机对位进行检查（出现钻头、钻杆偏离桩位中心及机台不平、倾斜等情况），不符合要求时，应及时改正与调整。

应经常注意地层变化，在地层变化处应捞取样渣保存，保存时须用标签标注清楚桩号、取样地层、深度（高程）和取样时间等。

⑶钻孔过程中应观察主机所在地面和支脚支承地面处的变化情况,发现沉降现象及时停机处理。

因故停机时间较长时，应将套管口保险钩挂牢。

⑷钻孔过程中，时刻观察水头变化，若出现跌水，技术员应立即向技术负责人汇报，并调查情况，采取必要措施。

⑸在地层变化处，应在出渣口捞取钻渣样品，洗净后收进专用袋内保存，标明土类和高程，以供确定终孔高程。

图1开钻图2钻进3、成孔与终孔⑴当钻孔深度达到设计要求时，对孔深、孔径、孔位和孔形等进行检查，确认满足设计要求后，立即填写终孔检查证，并报请驻地监理工程师认可签字确认，当有规定时，还需报设计代表确认。

合格后停钻，方可进行孔底清理和灌注水下混凝土的准备工作。

⑵终孔后，要对钻孔成孔质量检查，当设计文件或监理工程师有要求时可使用钢筋笼检孔器检验。

4、清孔⑴清孔原则是采取二次清孔法，即成孔检查合格后立即进行第一次清孔，并清除护筒上的泥皮；钢筋笼下好浇注混凝土前，再次检查沉淀层厚度，若超过规定值，必须进行二次清孔，二次清孔后立即灌注混凝土。

旋挖钻孔灌注桩施工要点旋挖钻孔灌注桩是一种常用的基础施工方法，它具有施工周期短，工艺简单，质量可靠等特点，因此在工程施工中被广泛应用。

下面将介绍旋挖钻孔灌注桩的施工要点，希望对相关从业人员有所帮助。

一、施工前准备1. 确定桩基设计要求，包括桩径、桩长、钻孔直径等。

2. 地勘测量，确定桩位和基坑位置，并对地质情况进行勘察分析。

3. 制定施工方案，明确施工工艺流程和配合关系。

二、设备检查与调试1. 检查旋挖钻机，包括液压系统、动力系统、传动系统等，确保设备正常。

2. 调试旋挖钻机，进行空载运转，检查设备运行状态，确保设备性能良好。

三、现场施工1. 安全防护，设置明显的施工安全警示标志，对施工现场进行隔离和保护。

2. 基坑开挖，按设计要求开挖基坑，并进行排水和处理地表水。

3. 钻孔施工，根据设计要求使用旋挖钻机进行钻孔，确保钻孔直径和深度符合要求。

4. 钢筋笼安装，将预制好的钢筋笼安装到钻孔中，注意定位和垂直度。

5. 灌浆浇筑，通过泵车将混凝土灌注到钻孔中，并进行振捣，确保混凝土充实。

6. 桩顶处理，在桩顶设置合适的垫层，以便进行后续的建筑施工。

四、质量控制1. 钻孔灌注桩的成品应符合设计要求，包括桩径、桩长、混凝土强度等。

2. 检测桩身竖直度和位置偏差，以保证桩的整体质量。

3. 对桩顶进行水平标高检测，确保桩顶平整。

五、施工注意事项1. 施工中严格按照设计要求进行操作，不得擅自改变桩的位置和参数。

2. 在复杂地质条件下，应及时调整施工工艺，保障施工顺利进行。

3. 对桩的垂直度和位置进行实时监测，及时纠正偏差。

4. 在施工现场应严格遵守安全操作规程，注意防止事故发生。

旋挖钻孔灌注桩施工要点包括施工前准备、设备检查与调试、现场施工、质量控制和施工注意事项等内容。

只有严格按照工艺要求进行操作，才能保证旋挖钻孔灌注桩的质量和安全。

希望本文对从事旋挖钻孔灌注桩施工的相关人员有所帮助。

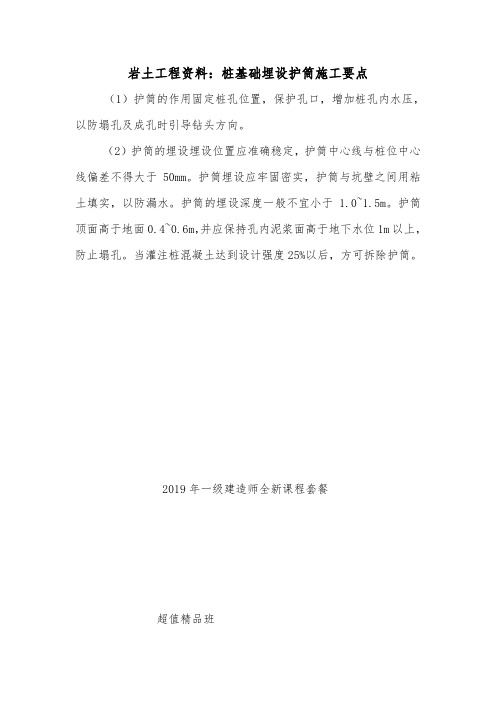

岩土工程资料：桩基础埋设护筒施工要点（1）护筒的作用固定桩孔位置，保护孔口，增加桩孔内水压，以防塌孔及成孔时引导钻头方向。

（2）护筒的埋设埋设位置应准确稳定，护筒中心线与桩位中心线偏差不得大于50mm。

护筒埋设应牢固密实，护筒与坑壁之间用粘土填实，以防漏水。

护筒的埋设深度一般不宜小于 1.0~1.5m。

护筒顶面高于地面0.4~0.6m，并应保持孔内泥浆面高于地下水位1m以上，防止塌孔。

当灌注桩混凝土达到设计强度25%以后，方可拆除护筒。
