第二章 曲線功能建構※曲線 ( Curve )曲線，乃是構圖者構建物體之點、線，於二維平面上最基礎建構作圖工具。
其中之繪圖指令包含點設定，線段與圓弧線之繪製，倒斜角，繪製橢圓，矩形體，多邊形，螺旋線之繪製，並且包含線段上等分點之設定，曲線投影於曲面上等多種投影功能。
當轉換圖檔後所產生之破碎曲線，亦提供曲線之橋接，曲面上之線段補正與平移，物件邊線之析出與基準面之製作，等等基本繪圖指令。
其曲線功能如下：1. 基本曲線 ( Basic Curves )： 其內容包括直線、圓弧、圓、倒圓角等，對話框如下：直線 ( Line ) 圓弧( Arc ) 圓 ( Circle ) 倒圓角 ( Fillet ) 修剪 ( Trim )編修曲線參數 ( Edit Curve Parameters )(1) 直線( Line )：可繪製經由任意兩點連成一直線，或直接繪製任意空間線段。
其線段產生方式如下：【兩點劃單一線段】【通過一點畫一水平，垂直，Z軸線】當選點模式是智慧型( infer ) 時，兩點之角度不大於鎖住角度( Snap Angle ) 時，則會自動成水平或垂直線，如下圖。
若要畫平行於X，Y，Z軸線時，將平行於( Parallel to ) XC，YC，ZC打開即可強迫各軸方向。
【通過一點與某一參考線垂直，平行或夾一角度】若需一角度，在Angle欄位輸入所需角度後按Tab鍵即可。
【角平分線、平行等分線】【補正線段】若要使用補正線段功能，必須先將連續模式功能先關閉。
【通過一點與圓弧相切或垂直、畫一線切兩圓弧曲線】【通過一點做一線段與某一曲線相切或垂直】【做一線段與一曲線相切且與一線段成一角度】【通過一點做一線段與某一曲面垂直】【輸入X、Y、Z值、長度、角度、補正值】：長度：角度：補正值Ext：Tra_Curve_Line-1.prt，Tra_Curve_Line-2.prt。
(2) 圓弧曲線( Arc )：經由任意三點可產生二維圓弧曲線或空間之圓弧曲線。

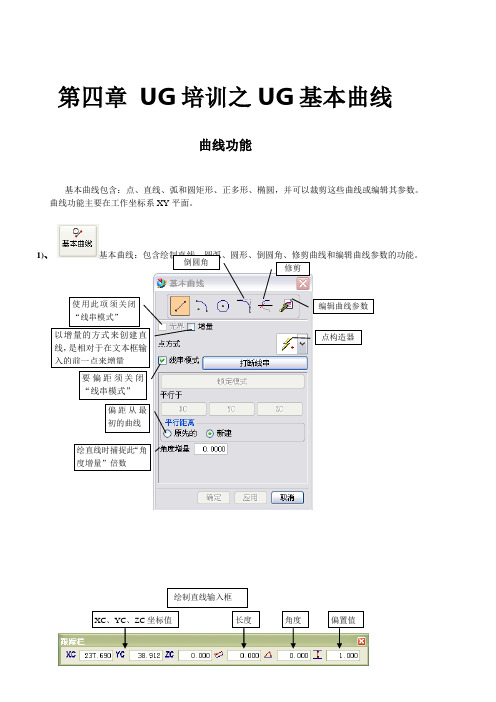

第四章 UG 培训之UG 基本曲线曲线功能基本曲线包含：点、直线、弧和圆矩形、正多形、椭圆，并可以裁剪这些曲线或编辑其参数。
曲线功能主要在工作坐标系XY 平面。
1)、 基本曲线：包含绘制直线、圆弧、圆形、倒圆角、修剪曲线和编辑曲线参数的功能。
XC 、YC 、ZC 坐标值 长度 角度 偏置值绘制直线输入框 使用此项须关闭“线串模式” 点构造器要偏距须关闭“线串模式”偏距从最初的曲线 绘直线时捕捉此“角度增量”倍数 以增量的方式来创建直线，是相对于在文本框输入的前一点来增量 倒圆角修剪编辑曲线参数XC 、YC、ZC坐标值长度半径起始圆弧角终止圆弧角绘制圆弧输入框1.1 直线方式：●两点●平行线、相切线（圆弧）或成一角度的直线●偏距（“线串模式”选项去除，将点方式设为“自动判断”）●指定长度和角度●画出与指定坐标轴平行的直线●两弧相切●角平分线●在圆弧或圆任意一点，绘出与之相切的切线与法线●两平行直线之间的中分线1.2 圆弧和圆：可以创建圆和圆弧。
圆弧有两种生成方式1.3 倒圆角：倒圆角含“简单倒圆”、“2曲线倒圆角”、“3曲线倒圆角”3种方式，还可以“一点和一直线”之间圆角、2点圆角，都以圆的圆心为依据，逆时针倒圆角。
1.4 修剪曲线：可以修剪或延伸直线、圆弧、二次曲线或样条。
可以修剪到（或延伸到）曲线、边界、平面、曲面、点或光标位置。
可以指定修剪后的曲线和它的输入参数相关联。
修剪交点的判断方式： 最短的3D 距离：按边界与待修剪曲线之间的三维最短距离判两者交点。
相对于WCS ：按边界对象与要修剪的曲线沿ZC 方向寻找交点。
沿一矢量：按设定矢量方向上边界与要修剪的曲线之间最短距离判断交点。
沿屏幕垂直方向：按在当前屏幕视图法线方向在边界与要修剪曲第一条边界曲线，是裁剪或延长的依据，一定要指定指定第二条边界曲线，可不指定要裁剪的线串或要延长的曲线 连边界曲线都修剪 边界曲线可重复使用UG 自动寻找交点 用于控制每执行完前一步骤，系统自动选择下一图标简单圆角：仅在两共面但不平行的直线间倒圆角，需用选择球包含所要倒圆的直线，并且光标中心放在圆角圆心。
全面攻破UG曲线技巧 (第三讲)发布日期：2006-5-16 8:39:09 作者：未知出处：网上转摘∙本期讲述曲线造型中有关曲线操作方面的内容，所谓曲线操作是指对已存在的曲线进行几何运算处理，如曲线偏置、桥接、投影、合并等。
∙∙ Offset Curve曲线偏置【功能】对已存在的二维曲线（如直线、弧、二次曲线、样条线以及实体的边缘线等）进行偏置，从而产生新的曲线。
【操作步骤】1. 调用Offset Curve，弹出图1对话框。
图1Solid Face：选择一个实体的面，该面上所有的边缘线将进行偏置。
Solid Edge：选择一条实体的边缘线，仅对所选边缘线进行偏置。
2. 选择偏移的曲线。
3. 设置相关参数。
图21) Offset by：指定偏移方式。
有3种偏移方式：Distance：在曲线所在的平面内偏移曲线。
需指定偏移的距离和产生偏移曲线的数量。
Draft：拔模方式。
将曲线按指定的拔模角度（Draft Angle）偏移到与曲线所在平面相距拔模高度（Draft Height）的平面上。
拔模高度是原曲线所在平面和偏移后所在平面间的距离。
拔模角度是偏移方向与原曲线所在平面的法线所的夹角。
如图3所示。
图3Law Control：法则控制。
通过定义法则函数定义偏移曲线距离。
2) Distance：偏移距离。
3) Draft Height：拔模高度。
4) Draft Angle：拔模角度5) Trim：修剪方式。
None：不修剪。
Extended Tangents：切线延伸。
Fillet：倒圆角。
图46) Extend Factor（略）7) Group Obiects（略）8) Approx Tolerance：公差。
9) Number of Copies：一次性创建的偏移曲线数。
10) Reverse direction：反方向。
选定曲线后，曲线上将出现一箭头，用于显示偏移方向，如图5所示。
如果方向不对，可单击Reverse direction按钮，即可使该方向相反。
