精品课件-中文版AutoCAD2008精编基础-第9章

精品课件-中文版AutoCAD2008精编基础-第9章

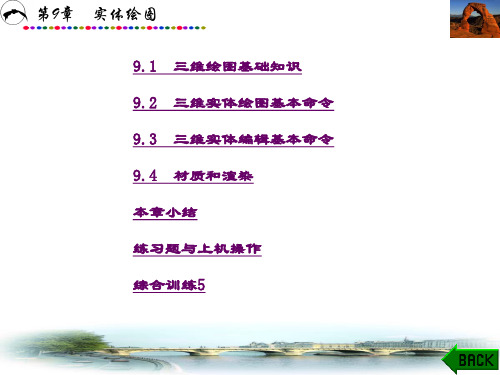

第9章 实体绘图
(a)
(b)
(c)
图9-9 二维线框、三维线框和三维隐藏视觉样式
第9章 实体绘图
(4) 真实：真实视觉样式显示着色后的多边形平面间的对象， 并使对象的边缘平滑化，同时显示已经附着到对象上的材质效果， 其效果如图9-10(a)所示。
(5) 概念：概念视觉样式是指将三维模型以概念形式显示， 显示着色后的多边形平面间的对象，并使对象的边平滑化，但缺 乏真实感，其效果如图9-10(b)所示。
第9章 实体绘图 ② 漫游和飞行设置：单击“漫游和飞行设置”按钮，将弹
出“漫游和飞行设置”对话框，如图9-7所示。 在此对话框中可以设置显示指令窗口的进入时间，窗口的显
示时间以及当前图形的步长和每秒步数。
第9章 实体绘图 图9-7 “漫游和飞行设置”对话框
第9章 实体绘图
4. 以不同视觉样式观察三维图形 在进行三维造型时，需要从不同角度观察三维图形， AutoCAD提供了视觉样式的多种显示方式，包括有二维线框、三 维线框、三维隐藏、真实、概念以及视觉样式管理器。用户可以 通过如图9-8(a)所示的“视觉样式”菜单，如图9-8(b)所示的 “视觉样式”工具栏，以及如图9-8(c)所示的“视觉样式控制台” 下拉列表，方便地选择不同视觉样式，控制三维视图的显示效果。
第9章 实体绘图
(5) 漫游和飞行：包括漫游 、飞行 、漫游和飞行设 置 。用户可以在漫游或飞行模式下，通过鼠标和键盘控制视 图显示或创建导航动画。
①① ““定定位位器器””选选项项板板：：单单击击““漫游”或 “飞行”按钮， 将将打打开开““漫漫游游和和飞飞行行导导航航映映射射””操操作提示框，它显示了用于导 航导的航快的捷快键捷以键及以所及对所应对的应功的能功。能当。关当闭关此闭框此时框，时打，开打“开定“位定器” 选位项器板”，选如项图板，9-6如所图示9-。6所示。

第3章AutoCAD2008电气绘图基础.pptx

第3章AutoCAD2008电气绘图基础.pptx
向上、向下绘制等长的直线6和直线7，完成绘制。具体的绘制结果，如图 3.12所示。
3.1.7 绘制圆
• 在AutoCAD中，可以通过圆心和半径或圆周上的点 来创建圆，也可以创建与对象相切的圆。下面介 绍三种最常用的绘制圆的方法。
• 1．以圆心、半径方式绘制圆 • 2．以圆心、直径方式绘制圆 • 3．以两点方式绘制圆 • 4．以三点方式绘制圆
体绘制结果如图3.15所示。
3.1.10 椭圆的绘制
• 椭圆的绘图要素包括：椭圆中心、长轴、短轴等 等，可以利用这些要素进行绘图。根据指定的因 素不同，具体方法可以分为：以一条轴的两个端 点和另一条轴半径绘制椭圆、以一条轴的两个端 点和旋转角度绘制椭圆和以中心点、一条轴端点 和另一条轴半径绘制椭圆。
• 圆环实际上就是两个半径不同的同心圆之间所形 成的封闭图形。因此除了确定圆环的中心位置外， 还需要确定内外两个圆的直径，才能准确地绘制 出圆环，具体绘制步骤如下：
• （1）执行“绘图”|“圆环”命令，输入圆环内 径，并按Enter键确认。
• （2）输入圆环外径，并按Enter键确认。 • （3）指定圆环中心位置，即可得到所需圆环，具
3.1.4 矩形的绘制
• 矩形是最常用的几何图形，读者可以通过指定矩 形的两个对角点来创建矩形，也可以指定矩形面 积和长度或宽度值来创建矩形。默认情况下绘制 的矩形的边与当前UCS的X轴或Y轴平行，也可以绘 制与X轴成一定角度的矩形。矩形还可以具有倒角 和圆角。
• 1．绘制普通矩形 • 2．绘制ห้องสมุดไป่ตู้角矩形 • 3．绘制圆角矩形
• （3）选择“内切于圆”或“外接于圆”。 • （4）移动鼠标调整圆的半径及正多边形的角度，位置合适时单击，
即得到所需的正多边形。具体的绘制结果，如图3.10所示。

精品课件-中文版AutoCAD2008精编基础-第4章

精品课件-中文版AutoCAD2008精编基础-第4章

第4章 绘图的辅助设置与辅助工具 图4-9 加载“CENTER”线型后的“选择线型”对话框
第4章 绘图的辅助设置与辅助工具
(6) 用鼠标双击图4-5中未命名的图层上的“线宽”→
“
”打开“线宽”对话框，并在“线宽”对话框中
找到“0.25毫米”的选项，如图4-10所示。点选此项后，单击
“确定”，完成线宽的设置。
可以打印。当图层关闭时，它不可见并且不能打印。 (4) 冻结：冻结所有视口中选定的图层。用来提高其他若干
操作的运行速度，提高对象选择性能并减少复杂图形的重生成时 间。冻结图层上的对象将不能显示、打印、消隐、渲染或重生成。
(5) 锁定：锁定和解锁选定图层。图层被锁定后，将无法修 改锁定图层上的对象。
第4章 绘图的辅助设置与辅助工具
按钮，打开
“加载或重载线型”对话框，如图4-8所示。
第4章 绘图的辅助设置与辅助工具 图4-8 “加载或重载线型”对话框
第4章 绘图的辅助设置与辅助工具 在“加载或重载线型”对话框中，找到中心线“CENTER”选
项。点选该选项后，单击“确定”按钮，系统关闭此对话框，返 回“选择线型”对话框。这时在“选择线型”对话框中出现了可 选的中心线“CENTER”线型，如图4-9所示。在此选择此项，然 后单击“确定”按钮，完成线型的设置。
第4章 绘图的辅助设置与辅助工具
说明 (1) 颜色。图层或图形对象被设置成不同的颜色，便于在绘图 时区分不同的图层或对象，也便于绘制彩色图纸。不同的层可以设 置成相同或不同的颜色，但是同一图层一般使用一种颜色。 AutoCAD系统中有一个255种颜色的调色板，如图4-6所示。在 255种颜色中，大的调色板显示编号从10到249的颜色。第二个调色 板显示编号从1到9的颜色，这些颜色既有编号也有名称。第三个调 色板显示编号从250到255的颜色，这些颜色表示灰度级。 如果将光标悬停在某种颜色上，该颜色的编号及其红、绿、蓝 值将显示在调色板下面。选择颜色时，既可以在颜色编辑框内键入 所选择的颜色号，也可以单击对话框中任一个所选择的颜色图标， 最后单击“确定”按钮。

精品课件-中文版AutoCAD2008精编基础-第8章

精品课件-中文版AutoCAD2008精编基础-第8章
① 在“插入”对话框中，单击“浏览...”按钮，打开“选 择图形文件”对话框，从中选择“二极管”图形文件。
② 选择“在屏幕上指定”复选框；“比例”全部设置为1； “角度”文本框中输入值45。
③ 单击“确定”按钮。 (3) 这时鼠标带着二极管图块在屏幕上移动，用户此时可将 插入点指定在b点，如图8-9所示。 至此完成操作。
第8章 块操作
(3) 对象：将指定的对象作为块并保存。当选择此项时， “基点”和“对象”子选项组同时显亮，用户需对其各选项进行 设置。
① 基点：指定块的基点。基点的默认值是(0,0,0)。 指定基点的方式有两种：一是在X、Y、Z的文本框中输入基 点的X、Y、Z坐标值；二是在当前图形中选取插入基点，方法是 单击拾取点图标 ，系统暂时关闭“写块”对话框，用户在当 前图形中拾取插入基点。
第8章 角度的方法如下 所述：
① 在屏幕上指定：用鼠标指定块的旋转角度。 ② 角度：文本框中直接设置插入块的旋转角度。 (8) 块单位：显示有关块单位的信息。 ① 单位：指定插入块时使用的单位。 ② 因子：显示单位的比例因子。 (9) 分解：如果选择此项，则插入后的块将被分解，分解为 组成块的原图形对象。选择此项，只可以指定统一的比例因子。
⑥ 多行：指定的属性值可以包含多行文字。选定此选项后， 可以指定属性的边界宽度。注意在动态块中，由于属性的位置包 括在动作的选择集中，因此必须将其锁定。
第8章 块操作 (2) “属性”选项组：设置属性数据。 ① 标记：标识图形中每次出现的属性。使用字符组合(空格
除外)输入属性标记。输入的小写字母会自动转换为大写字母。 ② 提示：指定在插入包含该属性定义的块时所显示的提示。
第8章 块操作 图8-2 “创建二极管块”块定义对话框

精品课件-中文版AutoCAD2008精编基础-第5章

精品课件-中文版AutoCAD2008精编基础-第5章

第5章 复杂平面图形的绘制与编辑
③ 宽度(W)：该选项用于指定多段线的宽度。新的宽度值键 入后，原来多段线各段宽度不同的线段都将统一替换成新的宽度。 图5-5所示是将图(a)中宽度不均匀的多段线转换成(b)图所示宽 度均匀的多段线。
第5章 复杂平面图形的绘制与编辑 图5-5 重新设置多段线的线宽
第5章 复杂平面图形的绘制与编辑
2. 编辑多段线 用户可以通过编辑多段线命令Pedit来编辑由Pline命令绘制 的多段线。包括将直线或圆弧转换成多段线、改变线宽、增加或 删除顶点、移动顶点、用样条曲线拟合顶点、编辑顶点、调整顶 点切线方向以及断开或封闭多段线等等。
第5章 复杂平面图形的绘制与编辑
第5章 复杂平面图形的绘制与编辑
具体操作如下： 单击“多段线图标 ”，命令行提示如下： 命令：_pline 指定起点：(鼠标任取一点) 当前线宽为 0.0000 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽 度(W)]：@1,0 [回车] 指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃 (U)/宽度(W)]：w [回车] 指定起点宽度<0.0000>：1[回车] 指定端点宽度<1.0000>：0[回车] 指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃 (U)/宽度(W)]：@1,0 [回车]
⑥ 样条曲线(S)：该选项用于生成一条由多段线顶点控制的 样条曲线，如图5-3中的样条曲线所示。该曲线不一定通过这些 顶点。
⑦ 非曲线化(D)：该选项用于取消拟合或样条曲线。 ⑧ 线型生成(L)：该选项用于控制线型的使用方式。有ON和 OFF两种状态。 ⑨ 放弃(U)：取消上一次编辑操作。
第5章 复杂平面图形的绘制与编辑

全套课件 《AutoCAD 2008中文版案例教程》-苏玉雄

全套课件 《AutoCAD 2008中文版案例教程》-苏玉雄
Professional等； • （9）可选硬件包括：打印机或绘图仪、数字化仪、串口或并口、网
络卡、调制解调器或其他访问Internet的连接设备。
1.1.2 软件的安装
在安装AutoCAD 2008之前，请关闭所有正在 运行的应用程序。要确保关闭了所有防毒软件， 将AutoCAD 2008的安装盘插入CD-ROM驱动器，稍 后即可出现AutoCAD2008的安装界面。
本章小结
本章主要介绍了AUTOCAD2008的工作界面，图形文件管理以及一 些基本的操作等。
• AUTOCAD2008的工作界面主要由7个部分组成：标题栏、绘图窗口、 菜单栏、工具栏、命令提示窗口、滚动条和状态栏等。进行绘图时， 用户可以通过工具栏、下拉菜单或命令提示窗口来发出，在绘图区域 中绘制图形，而状态栏中则可以显示制图过程中的各种信息，并提供 各种辅助制图工具。
• AutoCAD 2008中的图层管理器功能得到了增 强，允许用户为不同布局视口中指定不同 的颜色、线宽、线型或打印样式，这些图 层特性可以被轻松地打开或关闭，并随着 视口添加或移除。
1.5.3增强表格
• 经过改进的表格允许用户将AutoCAD和Excel 列表信息整合到一个AutoCAD表格中。此表 可以进行动态链接，这样在更新数据时， AutoCAD和Excel就会自动显示通知。然后， 用户可以选中这些通知，对任何源文档中 的信息及时更新。
a绘制前的图形b绘制后的图形图24利用对象捕捉绘制图形22222单击绘图工具栏的直线按纽然后单击对象捕捉工具栏中的捕捉到端点按纽在此提示下将光标移到a点附近autocad会自动捕捉到a点并浮出对应的图标如图25所图25捕捉到端点22223单击鼠标左键此时a点将作为直线的起点然后单击对象捕捉工具栏中的捕捉到切点按纽将光标移到圆的附近autocad会自动捕捉到切点并浮出对应的图标此时单击鼠标左键便绘制好了切线

中文版autocad2008基础教程.pptx

中文版AutoCAD 2008基础教程
第01章 AutoCAD 2008 入门基础
图形是表达和交流技术思想的工具。随着CAD(计算机辅助设计)技术的飞 速发展和普及，越来越多的工程设计人员开始使用计算机绘制各种图形，从而 解决了传统手工绘图中存在的效率低、绘图准确度差及劳动强度大等缺点。在 目前的计算机绘图领域，AutoCAD是使用最为广泛的计算机绘图软件。
中文版AutoCAD 2008基础教程
1.2.4 工具栏
工具栏是应用程序调用命令的另一种方式，它包含许多由图标表示的命 令按钮。在AutoCAD中，系统共提供了二十多个已命名的工具栏。默认情况下， “工作空间”和“标准注释”工具栏处于打开状态。
中文版AutoCAD 2008基础教程
1.2.5 绘图窗口
中文版AutoCAD 2008基础教程
1.2.2 菜单栏
AutoCAD 2008的菜单栏主要由“文件”、“编辑”、“视图”等菜单组 成，它们几乎包括了AutoCAD中全部的功能和命令。
命令后跟有组合键，表示直接 按组合键即可执行相应命令
命令后跟有快捷键，表示打开 该菜单时，按下快捷键即可执 行相应命令
“命令行”窗口位于绘图窗口的底部，用于接收输入的命令，并显示 AutoCAD提示信息。在AutoCAD 2008中，“命令行”窗口可以拖放为浮动窗 口。
中文版AutoCAD 2008基础教程
1.2.7 状态栏
状态栏用来显示AutoCAD当前的状态，如当前光标的坐标、命令和按钮 的说明等。
中文版AutoCAD 2008基础教程
1.1 计算机绘图相关知识
计算机绘图作为设计工作的一个重要手段已经被广泛应用于科学研究、 电子、机械、建筑、航天、造船、石油化工、土木工程、冶金、农业气象、纺 织、轻工等领域，并发挥了愈来愈大的作用。 计算机绘图的概念 计算机绘图系统的硬件组成 计算机绘图系统的软件组成 AutoCAD的基本功能

精品课件-中文版AutoCAD2008精编基础-第7章


第7章 尺寸标注
7.2 尺寸标注样式设置
7.2.1 标注样式管理器 命令调用方式 命令：dimstyle 菜单：“格式”→“标注样式…” 工具栏：“标注”→“标注样式图标 ” 用上述任一种方法均可打开“标注样式管理器”对话框，如
图7-3所示。
第7章 尺寸标注 图7-3 “标注样式管理器”对话框
第7章 尺寸标注
第7章 尺寸标注 图7-9 “文字”选项卡
第7章 尺寸标注 1) “文字外观”选项组 该选项组用来控制标注文字的格式和大小。 (1) 文字样式：显示和设置当前标注文字样式。 (2) “文字样式”按钮：用于调出“文字样式”对话框，从
中可以定义或修改文字样式。 (3) 文字颜色：设置标注文字的颜色。 (4) 填充颜色：设置所标注的文字背景颜色。 (5) 文字高度：设置当前标注文字样式的高度。 (6) 分数高度比例：设置相对于标注文字的分数比例。仅当
第7章 尺寸标注
2) “圆心标记”选项组 该选项组用来控制直径标注和半径标注的圆心标记和中心线 的外观。 (1) 无：不创建圆心标记或中心线。 (2) 标记：创建圆心标记。 (3) 直线：创建中心线。 (4) 大小：显示和设置圆心标记或中心线的大小。 3) “折断标注”选项组 该选项组用来控制折断标注的间距宽度。
第7章 尺寸标注
(3) 文字：先将文字移动到尺寸界线外，然后移动箭头。 (4) 文字和箭头：文字和箭头都移到尺寸界线外。 (5) 文字始终保持在尺寸界线之间：始终将文字放在尺寸界 线之间。 (6) 若箭头不能放在尺寸界线内，则将其消灭；如果尺寸界 线内没有足够的空间，则隐藏箭头。
第7章 尺寸标注
第7章 尺寸标注
(9) 修改按钮：修改标注样式。点击该按钮能打开“修改标 注样式”对话框。

精品课件-中文版AutoCAD2008精编基础-第6章


第6章 文本与表格
(a)
(b)
图6-4 文字下拉菜单与工具栏
第6章 文本与表格
1. 单行文字输入 命令调用方式 命令：text或dtext 菜单：“绘图”→“文字”→“单行文字” 工具栏：“文字”→“单行文字图标” 操作过程实例 【例6-1】 输入如下所示的标注文字：
第6章 文本与表格
具体操作如下：
单击“文字”工具栏中的“单行文字图标
”，命令行
提示如下：
命令：_dtext
当前文字样式：“Standard”文字高度：2.5000 注释性：
否
指定文字的起点或[对正(J)/样式(S)]：(用鼠标在绘图区点
击位置)
指定高度<2.5000>：[回车]
指定文字的旋转角度<0>：[回车]
在绘图区指定的位置输入：学习计算机辅助绘图[回车]
第6章 文本与表格 图6-6 文字的对齐方式示意图
第6章 文本与表格
各选项功能描述如下： ① 对齐(A)：在文字书写的基线上，指定被标注文本行的始 点与终点的位置，文本将被限制在指定的位置范围内，文本字符 的大小和角度由系统自动计算完成，但高和宽的比例不变。 ② 调整(F)：指定被标注文本行的始点与终点的位置，与对 齐(A)不同的是需指定文本中字符的高度，文本将在指定高度下 添满两点之间。 ③ 其余各选项均与图6-6所示位置对应。
第6章 文本与表格 (3) 样式(S)：显示图形中所有设置的文本样式及关联的字
体文件、字体高度及其他参数。在命令行出现提示“指定文字的 起点或[对正(J)/样式(S)]：”时，键入s后，回车。
命令行继续提示： 输入样式名称或[?] <当前>：(可直接输入文字样式名称或 输入? 后回车) 输入要列出的文字样式<*>：(可直接输入要列出的文字样式 名后回车或直接回车) 如果直接回车，系统自动打开文本窗口，列出图形中包含的 所有文字样式及当前文字样式、关联的字体文件、字体高度及其 他参数，如图6-7所示。

中文版autocad2008电气设计经典实例解析课件第3章文本、表格

• 工具栏：文字→单行文字
• 3.1.3 多行文本标注
• 多行文字 • （1）执行方式 • 命令行：MTEXT • 菜单：绘图→文字→多行文字 • 工具栏：绘图→多行文字 或 文字→多行文字
• 3.1.4 多行文本编辑
• 文字编辑 • （1）执行方式 • 命令行：DDEDIT • 菜单：修改→对象→文字→编辑 • 工具栏：文字→（1）执行方式 • 命令行：DIMEDIT • 菜单：标注→对齐文字→默认 • 工具栏：标注→编辑标注
第3章文本、表格与尺寸标注
• 3.1 文本标注
• 3.1.1 设置文本样式
• 1．文字样式 • （1）执行方式 • 命令行：STYLE或DDSTYLE • 菜单：格式→文字样式 • 工具栏：文字→文字样式
• 3.1.2 单行文本标注
• （1）执行方式 • 命令行：TEXT或DTEXT • 菜单：绘图→文字→单行文字
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3．直接操作的菜单命令
这种类型的命令将直接进行相应的绘图或其他操作。例如，选择视图 菜单中的重画命令，系统将直接对屏幕图形进行重画。
1.1.3 工具栏
工具栏是一组图标型工具的集合，把光标移动到某个图标，稍停
片刻即在该图标一侧显示相应的工具提示，同时在状态栏中，显示对
应的说明和命令名。此时，点取图标也可以启动相应命令。
1.1.2 菜单栏
AutoCAD2008的菜单栏中包含11个菜单：“文件”、“编辑”、 “视图”、“插入”、“格式”、“工具”、“绘图”、“标注”、 “修改”、“窗口”和“帮助”，这些菜单，几乎包含了AutoCAD 2008的所有绘图命令，后面的章节，将围绕这些菜单展开讲述，具体 内容，在此从略。一般来讲，AutoCAD 2008下拉菜单中的命令有以 下三种：
1．带有小三角形的菜单命令
这种类型的命令后面带有子菜单。例如，单击菜单栏中的绘图菜单， 指向其下拉菜单中的圆弧命令，屏幕上就会进一步下拉出圆弧子菜单 中所包含的命令。
2．打例如，单击菜单栏中的“格式” 菜单，选择其下拉菜单中的“文字样式（S）...”命令。屏幕上就会打 开对应的文字样式对话框。
1.2.2 命令的重复、撤消、重做
1．命令的重复 在命令窗口中键入ENTER键可重复调用上一个命令，不管上一个命
令是完成了还是被取消了。
2．命令的撤消 在命令执行的任何时刻都可以取消和终止命令的执行。该命令的执行
方式如下：
命令行：UNDO 菜单：编辑→放弃 快捷键：ESC 3．命令的重做 已被撤消的命令还可以恢复重做。可以恢复撤消的最后一个命令。该
在有些图标的右下角带有一个小三角，按住鼠标左键会打开相应的工 具栏，按住鼠标左键，将光标移动到某一图标上然后松手，该图标就 为当前图标。单击当前图标，执行相应命令。
1.1.4
命令行窗口
命令行窗口是输入命令名和显示命令提示的区域，默认的命令行
窗口布置在绘图区下方，是若干文本行。对命令窗口，有以下几点需
1.1.6
状态栏
状态栏在屏幕的底部，左端显示绘图区中光标定位点的坐标x、y、 z，在右侧依次有“捕捉”、“栅格”、“正交”、“极轴”、“对 象捕捉”、“对象追踪”、“DUCS (允许/禁止动态UCS)”、“DYN （即动态数据输入）”、“线宽”和“模型”十个功能开关按钮，如 图1-1所示。左键单击这些开关按钮，可以实现这些功能的开关。这 些开关按钮的功能与使用方法将在第六章详细介绍，在此从略。
在默认情况下，可以见到绘图区顶部的“标准”工具栏、“样式” 工具栏、“特性”工具栏以及“图层”工具栏和位于绘图区左侧的 “绘制”工具栏，右侧的“修改”工具栏和“绘图次序”工具栏。
将光标放在任一工具栏的非标题区，单击鼠标右键，系统会自动打开 单独的工具栏标签。用鼠标左键单击某一个未在界面显示是工具栏名， 系统自动打开该工具栏。反之，关闭工具栏。用鼠标可以拖动“浮动” 工具栏到图形区边界，使它变为“固定”工具栏，此时该工具栏标题 隐藏。也可以把“固定”工具栏拖出，使它成为“浮动”工具栏。
中文版autocad2008电气设计经 典实例解析配套全册教学课件
第1章 AutoCAD 2008入门
1.1 操作界面
1.1.1 绘图区
AutoCAD的操作界面是AutoCAD显示、编辑图形的区域，一个完整 的AutoCAD的操作界面，包括标题栏、绘图区、十字光标、菜单栏、 工具栏、坐标系图标、命令窗口、状态栏、布局标签和滚动条等。
设定，数值精确度等等，在系统预设的三个标签中，这些环境变量都 按默认设置。用户根据实际需要改变这些变量的值。比如，默认的尺 寸单位是公制的毫米，如果绘制的图形的单位是英制的英寸，就可以 改变尺寸单位环境变量的设置，具体方法在后面章节介绍，在此暂且 从略。用户也可以根据需要设置符合自己要求的新标签，具体方法也 在后面章节介绍。 2．模型 AutoCAD的空间分模型空间和图纸空间。模型空间是我们通常绘图的 环境，而在图纸空间中，用户可以创建叫做“浮动视口”的区域，以 不同视图显示所绘图形。用户可以在图纸空间中调整浮动视口并决定 所包含视图的所放比例。如果选择图纸空间，则可打印多个视图，用 户可以打印任意布局的视图。 AutoCAD 2008系统默认打开模型空间，用户可以通过鼠标左键单击 选择需要的布局。
（4）AutoCAD通过命令窗口，反馈各种信息，包括出错信息。因此， 用户要时刻关注在命令窗口中出现的信息。
1.1.5 布局标签
AutoCAD 2008系统默认设定一个模型空间布局标签和“布局1”、 “布局2”两个图纸空间布局标签。在这里有两个概念需要解释一下：
1．布局 布局是系统为绘图设置的一种环境，包括图纸大小，尺寸单位，角度
1.2 基本操作命令
1.2.1 命令输入方式
AutoCAD交互绘图必须输入必要的指令和参数。有多种AutoCAD命 令输入方式：
1．在命令窗口输入命令名 2．在命令窗口输入命令缩写字 3．选取绘图菜单直线选项 4．选取工具栏中的对应图标 5．在命令行打开右键快捷菜单 6. 在绘图区右击鼠标
要说明：
（1）移动拆分条，可以扩大与缩小命令窗口。
（2）可以拖动命令窗口，布置在屏幕上的其它位置。默认情况下布 置在图形窗口的下方。
（3）对当前命令窗口中输入的内容，可以按F2键用文本编辑的方法 进行编辑。AutoCAD文本窗口和命令窗口相似，它可以显示当前 AutoCAD进程中命令的输入和执行过程，在执行AutoCAD某些命令 时，它会自动切换到文本窗口，列出有关信息。
命令的执行方式如下：
命令行：REDO 菜单：编辑→重做 快捷键：CTRL+Y AutoCAD2008可以一次执行多重放弃和重做操作。单击 UNDO 或
REDO 列表箭头，可以选择要放弃或重做的操作。
1.2.4 按键定义
在AutoCAD 2008中，除了可以通过在命令窗口输入命令、点取
