技术参数光学参数*?? 95%能量时，CF=近焦，SF=标准焦距??? 最小焦距时的最小光点尺寸*? 最小的光点尺寸直径=最小焦距/最小的D:S 一般参数电气参数仪器特点Marathon FA?红外测温仪技术参数：1、温度测量范围: 250℃到 3000℃(482°F to 5432°F)2、光学分辨率最高可达 100:13、特别适用于现场安装空间狭小的安装条件4、精度高，测量值的± 0.3%5、更快速响应时间 10 毫秒，可选到10秒6、提供模拟量和数字量输出技术参数Marathon FA 红外测温仪介绍雷泰马拉松 FA 系列红外测温仪使用光纤技术可克服测量过程中各种极端的环境条件。
FA 系列红外测温仪由电子盒和光纤探头、光缆组成，探测器和信号处理部分集成在一电子盒中，此电子盒可远距离放置，光纤探头和光缆可安装在强电磁场中的环境中，并且可耐的最高环温达200℃。
雷泰马拉松 FA 系列光纤测温仪的测温范围为250℃到3000℃(482°F to 5432°F) ，FA 光纤探头由耐用光缆将光学探头连接到电路盒上，电路盒包括：探测器、电子线路、内置用户接口、LED 显示及连接电缆的接线端子。
FA1 和FA2 系列尤其适用于目标不能接近的、恶劣的工业环境，安装空间狭小的现场测温应用。
雷泰 FA 系列单色光纤式测温仪的固定焦距的光学探头包括一个小的不锈钢圆柱形外壳和透镜，其可承受的环境温度高达200℃，并且符合NEMA-4的标准。
雷泰 FA 系列的光纤探头可装一空气吹扫器以防止透镜被污染，光缆由金属套保护，并由VITON 保护套所密封，以防止水和油的流入，这种装配可使光缆以很小的半径弯曲以便其方便地穿过狭小的空间。
雷泰 FA 系列单色光纤式测温仪还提供可在PC 上使用的WINDOWS下的马拉松软件，以实现远程进行参数设置、数据读取、数据的图形显示及RS485的多点网络配置。
T 04:38:33+02:00型号NI10-EM18-Y1X-H1141货号1006261额定工作距离Sn 10 mm 安装方式非齐平实际测量范围ð (0,81 x Sn) mm修正系数37#钢 = 1; 铝 = 0.3; 不锈钢= 0.7; 黄铜 = 0.4重复精度ð 2 满量程的 %温度漂移10 %磁滞1…10 %环境温度-25…+70 °C 输出性能2线, NAMUR 开关频率0.5 kHz电压Nom. 8.2 VDC 无激励电流损耗ï 2.1 mA 激励电流损耗ð 1.2 mA认证依据KEMA 02 ATEX 1090X 内置 电感(L ) / 电容 (C )150 nF / 150 µH防爆标志防爆标识为II 1 G/Ex ia IIC T6/II 1 D Ex ia D 20 T115°C Da(最大 U = 20 V, I = 20 mA, P = 200 mW)设计圆柱螺纹, M18 x 1尺寸52 mm外壳材料不锈钢型, V2A (1.4301)感应面材料塑料, PBT 最大扭矩25 Nm连接接插件, M12 x 1防震动性55 Hz (1 mm)防冲击性30 g (11 ms)防护等级IP67MTTF 6198 years 符合SN 29500 (Ed.99) 40 °C认证开关状态指示LED指示灯 黄sATEX 防爆认证II 组设备，设备等级1G. 可用于气体危险0区sATEX 防爆认证II组设备，设备等级1D，可应用于粉尘危险2区s 满足SIL2和IEC61508标准s M18 x 1圆柱螺纹s 不锈钢1.4301s 2线直流, nom. 8.2 VDCs输出遵循本安型DIN EN 60947-5-6(NAMUR)标准sM12 x 1接插件接线图功能原理电感式传感器以非接触和无磨损的方式检测金属物体。
技术参数 性能曲线工作电压:...............................................10...30 Vdc, reverse polarity protection 功耗:...............................................30 mA max. 发射光:.............................................red LED 660 nm 光斑尺寸:...........................................Ø 10 mm at 100 mm Ø 15 mm at 100 mm (SDS5 radial vers.)背景抑制距离: .....2 ...10 cm ( SDS5 vers.)4 ...12 cm (SDS10 vers.)调整方式:..........................................................multi-turn trimmer指示:.....................................................yellow OUTPUT LEDgreen STABILITY LED (SDS5 vers.)输出类型:..................................................NO-NC PNP or NPN, open collector 饱和电压:.......................................2 V max. (SDS5 PNPvers.)1 V max. (SDS5 NPN vers.)2.4 V max. (SDS10 vers.)输出电流:.............................................100 mA max. (SDS5 vers.)200 mA max. (SDS10 vers.)short-circuit protection反应时间:.............................................2.5ms max. (SDS5 vers.)1 ms max. (SDS10 vers.)开关频率:...................................200 Hz max. (SDS5 vers.)600 Hz max. (SDS10 vers.)工作模式:...........................................light (NO)dark (NC)接线方式:..................................................M12 4-pole connector3 m Ø 5 mm cable (SDS10 vers.)电气保护等级 :....................................class 2外壳防护等级:................................IP67外壳材料:.........................................ABS (SDS5 vers.)nickel-plated brass (SDS10 vers.)镜头材料:...............................................glass重量:..........................................................30 g max. (SDS5 vers.)100 g max. (SDS10 cable vers.)30 g max. (SDS10 connector vers.)工作温度:...............................-25...+55°C 储存温度: ...................................-25 ...+70°C 参照标准:...................................EN 60947-5-2认证证书 :...............................................The operating distances indicate the detection distance with excess gain 2.SDS5-x-MGrey R18%White R90%The detection diagrams indicate the typicaloperating distance with excess gain 1.SDS10-x-MWhite 90%Grey 18%mmNC OUTPUT NO OUTPUT24242424SDS10 尺寸图SDS10-5-M12-35SDS10-5-M12-30AXIALSDS10-5-M12-37SDS10-5-M12-32RADIALOUTPUT LED STABILITY LEDOUTPUT LED STABILITY LED。
DAM-6181使用说明书模拟量采集模块（Version2.30）四川中科亿优科技有限公司w w w.z-y i y o u.c o m目录1产品简介 (1)1.1产品概述 (1)1.2技术参数 (1)1.3产品出厂默认设置 (1)1.4产品外形 (2)2接线说明 (2)2.1模块端口示意图 (2)2.2接口定义 (3)2.3供电电源 (3)2.4通信接口 (3)2.4.1RS485连接 (4)2.4.2RS232连接 (4)2.5电压模拟量输入接线 (5)3通信说明 (5)3.1主从模式 (5)3.2通信参数 (5)3.2.1通信地址 (5)3.2.2通信速率 (6)3.3MODBUS-RTU通信协议 (5)3.3.1读寄存器状态采集数据 (6)3.3.2设置设备地址 (7)3.3.3设置波特率 (7)4配置安装 (8)4.1上位机调试说明 (8)4.2模块参数配置说明 (9)4.3指示灯说明 (9)4.4产品尺寸 (9)4.5安装方式 (10)5售后服务 (11)6免责声明 (11)6.1版权 (11)6.2修改文档的权利 (11)1、产品简介1.1产品概述DAM-6181模拟量采集模块可采集量程为0-5V/0-10V/±5V/±10V的模拟量输入信号，其他量程可以定制。
模块配置隔离RS485/隔离RS232通讯接口，采用工业标准Modbus-RTU 通信协议，可与组态软件、PLC、工业触控屏等进行组网使用，广泛应用于工业现场设备的信号采集、监控等。
电源端口和通信端口都具有防浪涌，防雷击保护，能够最大限度防止工业现场的静电和浪涌冲击。
采用标准DIN35导轨安装方式,现场安装简单方便。
1.2技术参数技术参数描述输入通道2路/4路/8路模拟量输入输入类型电压输入电压量程0～5V、0～10V、±5V、±10V（其他量程可以定制）通信接口隔离RS485/隔离RS232通信协议标准Modbus-RTU波特率1200～115200bps默认参数设备地址1;9600,8,N,1分辨率16位采集精度0.1%采样频率AD采样速率1kHz;Modbus通信更新速率<10Hz工作电压DC+8～24V通信地址1～245支持设备PLC、触摸屏、组态软件等稳定性内置看门狗，防死机保护等级电源接口有防反接保护,防浪涌,防雷击工作温度-40℃～+80℃安装方式标准DIN导轨安装外形尺寸122*72*45mm1.3产品出厂默认设置产品出厂默认设置参数为：●设备地址：1；●波特率：9600bps;●MODBUS-RTU的数据通信格式：8位数据位，1位停止位，无奇偶校验位；1.4产品外形2、接线说明2.1模块端口示意图2.2接口定义端子编号端子名称说明1VCC电源输入正极2GND电源输入负端3GND接地端4485B RS485信号B-5485A RS485信号A+6GND RS485信号接地端7232T RS232发送端8232R RS232接收端9GND RS232接地端10CANL CANL端11CANH CANH端12GND接地端13AIV1第1路模拟量输入正端14GND信号地15AIV2第2路模拟量输入正端16GND信号地17AIV3第3路模拟量输入正端18GND信号地19AIV4第4路模拟量输入正端20GND信号地21AIV5第5路模拟量输入正端22GND信号地23AIV6第6路模拟量输入正端24GND信号地25AIV7第7路模拟量输入正端26GND信号地27AIV8第8路模拟量输入正端28GND信号地2.3供电电源供电电压为8～24V DC的直流电源，需要注意接口有正负之分，输入电源的最大电压为24V，注意保持电压波动在规定的范围内，超过范围可能会造成模块电路永久性损坏。
称重传感器的灵敏度如何判别传感器技术指标称重传感器的灵敏度成块的金属导体置于变化着的磁场中时，金属导体内就要产生感应电流，这种电流的流线在金属导体内自动闭合，通常称为称重传感器的灵敏度。
称重传感器的灵敏度（线圈一金属导体系统）就是一种基于电涡流效应原理的传感器。
称重传感器电涡流的大小与金属导体的电阻率p、导磁率产、厚度t以及线圈与金属之间的距离x、线圈的激磁电流角频率、等参数有关。
称重传感器若保持其中若干参数恒定，就能按电涡流大小对线圈的作用的差异来测量另外某一参数。
电涡流称重传感器结构简单、频率响应宽、灵敏度高、抗干扰本领强、测量线性范围大，而且又具有非接触测量的优点，因此ZR—ZO氧化锆氧量分析仪分析广泛应用于工业生产和科学讨论的各个领域。
电涡流称重传感器可以测量位移、振动、厚度、转速、温度等参数，并且还可以进行无损探伤和制作接近开。
称重传感器的灵敏度紧要有两种类型:高频反射式和低频透射式，其中高频反射式称重传感器应用较为广泛。
巴鲁夫压力传感器的接线方法德国balluff巴鲁夫传感器的接线一向是客户采购过程咨询得多的问题之一，很多客户都不知道传感器如何连线，其实各种传感器的接线方式基本都是一样的，德国balluff巴鲁夫压力传感器一般有两线制、三线制、四线制，有的还有五线制的。
德国balluff巴鲁夫压力传感器两线制比较简单，一般客户都知道怎么接线，一根线连接电源正极，另一个线也就是信号线经过仪器连接到电源负极，这种是简单的，压力传感器三线制是在两线制基础上加了一个线，这根线直接连接到电源的负极，较两线制麻烦一点。
四线制压力传感器确定是两个电源输入端，另外两个是信号输出端。
四线制的多半是电压输出而不是4～20mA输出，4～20mA 的叫压力变送器，多数做成两线制的。
压力传感器的信号输出有些是没有经过放大的，满量程输出只有几十毫伏，而有些压力传感器在内部有放大电路，满量程输出为0～2V。
至于怎么接到显示仪表，要看仪表的量程是多大，假如有和输出信号相适应的档位，就可以直接测量，否则要加信号调整电路。
开关状态指示LED指示图尔克Ni8-M18-AZ3X接近开关又称无触点接近开关，是理想的电子开关量传感器。
当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。
型号BIM-QST-Y1X货号1058000通过速度ð10 m/s重复性ï± 0.1 mm温度漂移ð0.1 mm磁滞ð1 mm环境温度-25…+70 °C输出性能2线, NAMUR开关频率 1 kHz电压Nom. 8.2 VDC无激励电流损耗ð1.2 mA激励电流损耗ï2.1 mA认证依据KEMA 02 ATEX 1090X内置电感(L i) /电容(C i) 150 nF / 150 µH防爆标志防爆标识为II 2 G/Ex ia IIC T6 Gb /II 1 D Ex ia D 20T95 °C Da(最大 U i = 20 V, I i = 60 mA, P i = 130 mW)设计方型, QST尺寸20 x 12 x 12 mm外壳材料塑料, PA感应面材料塑料, PA连接电缆线缆材质 4 mm, 蓝, Lif9YYW, PVC, 2 m线缆横截面 2 x 0.25mm防震动性55 Hz (1 mm)防冲击性30 g (11 ms)防护等级IP67MTTF 6198 years 符合SN 29500 (Ed.99) 40 °C认证安装在以下剖面.Cylindrical design G F■ATEX 防爆认证II 组设备，设备等级2G. 可用于气体危险1区■ATEX 防爆认证，II组设备，可应用于粉尘危险0区■满足SIL2和IEC61508标准■方型外壳，厚度12 mm■前端面■塑料, PA12-GF30■磁感应传感器■2线直流, nom. 8.2 VDC■输出遵循本安型DIN EN 60947-5-6(NAMUR)标准■电缆连接接线图功能原理磁感应传感器可以感应磁场，特别适合气缸内活塞的位置检测。

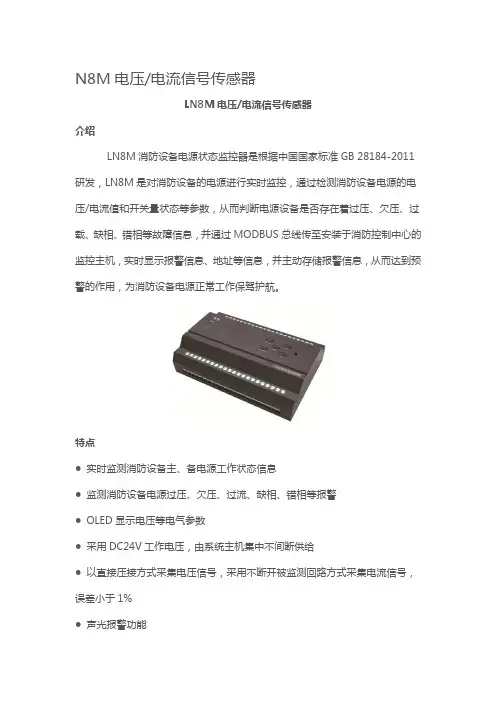

N8M电压/电流信号传感器LN8M电压/电流信号传感器介绍LN8M消防设备电源状态监控器是根据中国国家标准GB 28184-2011研发，LN8M是对消防设备的电源进行实时监控，通过检测消防设备电源的电压/电流值和开关量状态等参数，从而判断电源设备是否存在着过压、欠压、过载、缺相、错相等故障信息，并通过MODBUS总线传至安装于消防控制中心的监控主机，实时显示报警信息、地址等信息，并主动存储报警信息，从而达到预警的作用，为消防设备电源正常工作保驾护航。
特点●实时监测消防设备主、备电源工作状态信息●监测消防设备电源过压、欠压、过流、缺相、错相等报警●OLED显示电压等电气参数●采用DC24V工作电压，由系统主机集中不间断供给●以直接压接方式采集电压信号，采用不断开被监测回路方式采集电流信号，误差小于1%●声光报警功能●CAN现场总线标准工业MODBUS-RTU协议●本机自检功能●I/O输入输出监控功能性能参数●供电电压：DC24V 由监控器或区域分机集中供电●额定功率：＜1W●总线通信方式：CAN总线●电源线+通信线要求：ZR-BV-2x2.5mm²+ ZR-RVSP-2x1.5mm²●输出参数：1路无源触点，报警或控制输出●地址编码：每台传感器均具有唯一地址编码●隔离器：每台传感器内自带隔离器●报警延时：0~60s连续可调，现场可设置●报警参数：欠压＜额定电压x85%，过压＞额定电压x110% ●报警显示：LED指示●环境温度：-20℃~ +70℃●环境湿度：相对湿度≤95%●海拔高度：＜4500m●防护等级：IP30尺寸●外观尺寸：135mm x 95mm x 70mm（长x 宽x 高）●安装方式：标准35mm导轨式安装选型电箱、一些重要高精密配电箱。

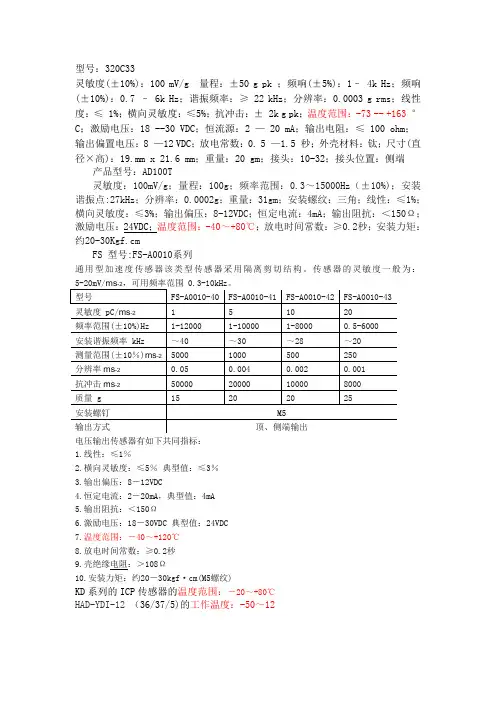

型号：320C33灵敏度(±10%)：100 mV/g 量程：±50 g pk ；频响(±5%)：1– 4k Hz；频响(±10%)：0.7 – 6k Hz；谐振频率：≥ 22 kHz；分辨率：0.0003 g rms；线性度：≤ 1%；横向灵敏度：≤5%；抗冲击：± 2k g pk；温度范围：-73 -- +163 °C；激励电压：18 --30 VDC；恒流源：2 — 20 mA；输出电阻：≤ 100 ohm；输出偏置电压：8 —12 VDC；放电常数：0. 5 —1.5 秒；外壳材料：钛；尺寸(直径³高)：19.mm x 21.6 mm；重量：20 gm；接头：10-32；接头位置：侧端产品型号：AD100T灵敏度：100mV/g；量程：100g；频率范围：0.3～15000Hz（±10%)；安装谐振点:27kHz；分辨率：0.0002g；重量：31gm；安装螺纹：三角；线性：≤1%；横向灵敏度：≤3%；输出偏压：8-12VDC；恒定电流：4mA；输出阻抗：＜150Ω；激励电压：24VDC；温度范围：-40～+80℃；放电时间常数：≥0.2秒；安装力矩：约20-30Kgf.cmFS 型号:FS-A0010系列通用型加速度传感器该类型传感器采用隔离剪切结构。
传感器的灵敏度一般为：5-20mV/ms-2，可用频率范围 0.3-10kHz。
型号FS-A0010-40FS-A0010-41FS-A0010-42FS-A0010-43灵敏度 pC/ms-2151020频率范围(±10%)Hz1-120001-100001-80000.5-6000安装谐振频率 kHz～40～30～28～20测量范围(±10％)ms-250001000500250分辨率ms-20.050.0040.0020.001抗冲击ms-25000020000100008000质量 g1*******安装螺钉M5输出方式顶、侧端输出电压输出传感器有如下共同指标：1.线性：≤1％2.横向灵敏度：≤5％典型值：≤3％3.输出偏压：8－12VDC4.恒定电流：2－20mA，典型值：4mA5.输出阻抗：＜150Ω6.激励电压：18－30VDC 典型值：24VDC7.温度范围：－40～+120℃8.放电时间常数：≥0.2秒9.壳绝缘电阻：＞108Ω10.安装力矩：约20－30kgf²cm(M5螺纹)KD系列的ICP传感器的温度范围：－20～+80℃HAD-YDI-12（36/37/5)的工作温度：-50～12。
