变压器反事故措施变压器反事故措施是指为了防止变压器发生事故和降低事故损害的一系列措施。
变压器作为电力系统中不可或缺的设备，一旦发生事故可能会导致电网短路、停电、设备损坏甚至人身伤亡等严重后果。
因此，加强变压器反事故措施的宣传和实施具有重要意义。
下面我将为大家介绍一些常见的变压器反事故措施。
首先，变压器的日常维护保养非常重要。
定期对变压器进行全面的检查，包括外观、油位、油色、油温、油泡、液面等方面的检测。
及时发现异常情况并及时处理，如发现油位不足、油色变黄、油泡异常等情况，应及时添加油料或更换变压器油。
同时，还要注意变压器周围的环境卫生，保持变压器场地的整洁和干燥。
其次，进行定期的绝缘测试是保证变压器安全运行的重要措施。
变压器绝缘性能的良好与否直接关系到变压器的安全性，因此定期进行绝缘测试是非常必要的。
绝缘测试主要包括绕组绝缘电阻测试、绝缘油介质损耗测试、绝缘油介质电阻率测试等。
根据实际情况，可以选择适当的测试方法和测试频率，以确保变压器的安全运行。
第三，及时对变压器设备进行保护和维修也是非常重要的。
当发现变压器存在故障或异常时，应立即切断电源，停止运行，并及时通知维修单位进行检修。
定期对变压器进行清洗、紧固和防腐等工作，确保变压器设备的正常运行。
此外，还要定期检查变压器的各种保护装置是否正常工作，如过载保护、温度保护、短路保护等，确保在发生故障时能够及时切断电源并采取相应的措施。
另外，对变压器进行防雷接地也是重要的反事故措施。
适当的接地可以有效地防止雷击和电压过高对变压器设备造成的损害。
在选择接地方式时，应根据变压器的具体情况和周围环境来确定。
一般来说，可以采用接地体与变压器设备的接地母线相连接的方式，以提供有效的防雷保护。
此外，在建设变电站和变压器场时，还要考虑到变压器的安全距离和防火措施。
为了预防事故的发生，应将变压器设备与其他设备和建筑物保持一定的安全距离，并设置好防火设施，如消防器材、防火墙等。
一、编制目的为确保变电所安全稳定运行，提高应对各类突发事故的能力，最大限度地减少事故损失，保障人员生命财产安全，特制定本反事故预案。
二、编制依据1. 《中华人民共和国安全生产法》2. 《电力安全生产监督管理条例》3. 《电力设施保护条例》4. 《电力系统安全稳定导则》5. 《变电所安全规程》6. 国家及地方相关法律法规、标准和规范。
三、适用范围本预案适用于本变电所所有工作人员及相关部门，涉及变电所内所有设备、设施、场所和活动。
四、组织机构及职责1. 成立变电所反事故领导小组，负责组织、协调、指导反事故工作。
（1）组长：变电所所长（2）副组长：变电所副所长、安全总监（3）成员：各班组长、安全员、技术员等。
2. 反事故领导小组职责：（1）组织制定和修订反事故预案，确保预案的实用性、可操作性。
（2）组织开展反事故培训和演练，提高全员安全意识和应急处置能力。
（3）监督检查反事故措施的落实，确保反事故工作落到实处。
（4）及时分析、处理事故，总结事故原因，提出改进措施。
（5）定期向上级部门报告反事故工作情况。
3. 各部门职责：（1）变电运行班：负责变电所日常运行管理，严格执行操作规程，发现异常情况及时汇报。
（2）检修班：负责变电所设备维护、检修工作，确保设备完好。
（3）安全员：负责变电所安全管理工作，监督执行各项安全规章制度。
（4）技术员：负责变电所技术管理工作，为反事故提供技术支持。
五、反事故措施1. 严格执行操作规程，确保设备安全稳定运行。
2. 定期对设备进行巡视、检查，及时发现并消除安全隐患。
3. 加强设备维护、检修，提高设备可靠性。
4. 加强反事故培训，提高全员安全意识和应急处置能力。
5. 建立健全应急预案，确保事故发生后能够迅速、有效地进行处置。
6. 加强与相关部门的沟通协调，形成反事故合力。
七、事故报告与调查处理1. 事故发生后，立即启动应急预案，采取有效措施，控制事故发展。
2. 事故发生后，立即向反事故领导小组汇报，并及时上报上级部门。
电力局反事故技术措施工作计划（五篇）第一篇：电力局反事故技术措施工作计划一、变压器类设备1、切实执行国电公司《防止电力生产重大事故的十八项重点要求》中对变压器类设备的规定；2、为有效防止变压器出口短路，逐步安排变压器低压侧硬母排绝缘热缩套的加装工作；3、做好主变压器保护装置的定值整定和维护校验工作；4、重视变压器附件的选用和更换工作，切实减少因附件质量问题引起的各种变压器缺陷；5、继续加强对变压器油色谱跟踪工作，争取开展变压器类设备的红外线测温工作；6、更换因短路容量增大而动、热稳定不合格的电流互感器。
7、部分10kV线路配变接地环安装。
二、开关类设备1、认真执行国电公司《防止电力生产重大事故的十八项重点要求》中防止开关设备事故的有关规定；2、根据系统可能出现的最大运行方式，定期核算开关设备安装地点的'短路开断容量；3、运行人员要准确记录断路器的故障跳闸次数，达到允许跳闸次数的断路器要及时进行大修；4、新渥变、岭口变部分10kV断路器操作机构更换；5、变电所更换4台SF6开关，分别是水川3709、安尚36705、岭尚3706、下岭3702开关；6、开关设备应按规定的检修周期和实际短路开断次数及状态进行检修；7、110kV变电所氧量仪和SF6浓度报警仪配置。
三、线路设备1、加强线路基础资料管理，做到资料及时、完整、准确；2、加强线路的检查巡视，及时发现安全距离不足、线路器材被盗、违反《电力设施保护条例》等问题，并及时发送通知单并组织整改；3、严格按设计进行施工，隐蔽工程要经验收合格后方可掩埋；4、总结防雷工作经验，做好防雷设施的管理工作，努力降低雷击跳闸率；5、必要时对接地引下线的导通进行检测，根据历次测量结果进行分析比较，以决定是否需要进行开挖、处理；6、35kV线路年检时定文章版权归作者所有!期打开部分线夹检查；7、部分10kV线路避雷器安装。
四、运行、检修管理1、运行人员要严格执行电网运行的有关规程、规定。
解决方案系列编号：FS-ZD-04017变压器瓦斯保护反事故措施
Anti-accident measures for transformer gas protection
说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定
瓦斯保护动作，轻者发出保护动作信号，提醒维修人员马上对变压器进行处理;重者跳开变压器开关，导致变压器马上停止运行，不能保证供电的可靠性，对此提出了瓦斯保护的反事故措施:
1、将瓦斯继电器的下浮筒改为档板式，触点改为立式，以提高重瓦斯动作的可靠性。
2、为防止瓦斯继电器因漏水而短路，应在其端子和电缆引线端子箱上采取防雨措施。
3、瓦斯继电器引出线应采用防油线。
4、瓦斯继电器的引出线和电缆应分别连接在电缆引线端子箱内的端子上。
请输入您的公司名字
Fonshion Design Co., Ltd
第1页/ 共1页。
变压器、互感器反事故技术措施（试行）第一章总则第一条变压器、互感器是电力系统的主要设备之一，为准确掌握变压器、互感器设备的运行状况，及时发现设备缺陷，保证变压器、互感器设备安全稳定运行，结合目前运行变压器、互感器设备结构及运行可靠性等实际情况，特制订变压器、互感器设备反事故技术措施。
第二条本措施适用于分公司系统输变电设施。
第三条有关术语的解释:（一）变压器、互感器设备简介1.变压器设备分为两类：油浸式变压器和干式变压器。
2.互感器设备分为两大类：电压互感器和电流互感器。
3.电压互感器按电压变换原理又分为电磁式电压互感器和电容式电压互感器两类，电流互感器按主绝缘介质不同又分为干式电流互感器（35kV母线CT等）、油浸式电流互感器、气体绝缘电流互感器。
第二章反事故技术措施第四条为保证变压器、互感器设备安全运行，必须建立和健全专业管理体系，加强变压器、互感器设备专业的技术管理工作，应认真贯彻和执行如下标准的各项条款。
DL/T596-2005 电力设备预防性试验规程DL/T573-1995 电力变压器检修导则DL/T572-1995 电力变压器运行规程GB/T17468-2008 电力变压器选用导则GB 1207-1997 电压互感器GB 1208-1997 电流互感器JB/T5356-2002 电流互感器试验导则JB/T5357-2002 电压互感器试验导则GB/T7252-2001 变压器油中溶解气体分析和判断导则GB 50148-2010 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB8905-1996 六氟化硫电气设备中气体管理和检测导则GB/T12022-2006 工业六氟化硫DL506-2007 六氟化硫电气设备中绝缘气体湿度测试方法DL/T595-1996 六氟化硫电气设备气体监督细则DL/T639-1997 六氟化硫电气设备运行、试验及检修人员安全防护细则第五条加强对变压器、互感器设备安装、运行、检修或试验人员的技术培训工作，使之熟悉和掌握所辖范围内变压器、互感器设备结构性能及安装、运行、检修和试验的技术要求。

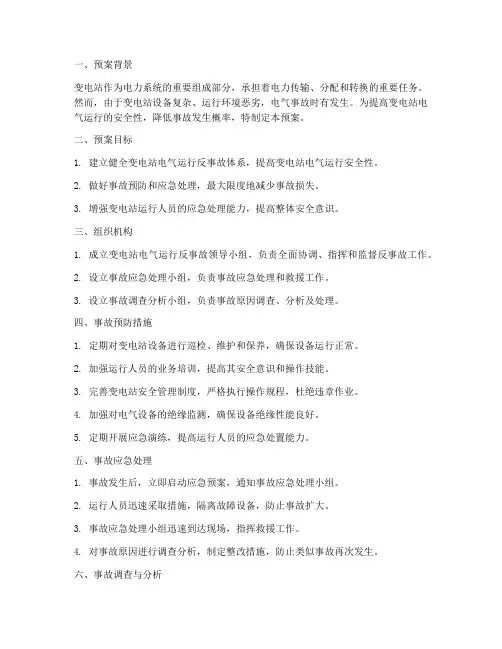

一、预案背景变电站作为电力系统的重要组成部分，承担着电力传输、分配和转换的重要任务。
然而，由于变电站设备复杂、运行环境恶劣，电气事故时有发生。
为提高变电站电气运行的安全性，降低事故发生概率，特制定本预案。
二、预案目标1. 建立健全变电站电气运行反事故体系，提高变电站电气运行安全性。
2. 做好事故预防和应急处理，最大限度地减少事故损失。
3. 增强变电站运行人员的应急处理能力，提高整体安全意识。
三、组织机构1. 成立变电站电气运行反事故领导小组，负责全面协调、指挥和监督反事故工作。
2. 设立事故应急处理小组，负责事故应急处理和救援工作。
3. 设立事故调查分析小组，负责事故原因调查、分析及处理。
四、事故预防措施1. 定期对变电站设备进行巡检、维护和保养，确保设备运行正常。
2. 加强运行人员的业务培训，提高其安全意识和操作技能。
3. 完善变电站安全管理制度，严格执行操作规程，杜绝违章作业。
4. 加强对电气设备的绝缘监测，确保设备绝缘性能良好。
5. 定期开展应急演练，提高运行人员的应急处置能力。
五、事故应急处理1. 事故发生后，立即启动应急预案，通知事故应急处理小组。
2. 运行人员迅速采取措施，隔离故障设备，防止事故扩大。
3. 事故应急处理小组迅速到达现场，指挥救援工作。
4. 对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。
六、事故调查与分析1. 事故发生后，事故调查分析小组立即开展调查工作。
2. 对事故原因进行详细分析，找出事故根源。
3. 根据事故原因，制定整改措施，防止类似事故再次发生。
4. 对事故责任人和相关责任人进行追责，严肃处理。
七、预案实施与监督1. 本预案由变电站电气运行反事故领导小组负责组织实施。
2. 定期对预案进行修订和完善，确保预案的有效性。
3. 加强对预案实施情况的监督，确保各项措施落到实处。
八、附则1. 本预案自发布之日起实施。
2. 本预案的解释权归变电站电气运行反事故领导小组所有。
一、编制目的为提高变电站设备的安全可靠性，确保在发生各类事故时能够迅速、有效地进行处理，最大程度地减少事故损失，保障人身、电网和设备安全，特制定本预案。
二、编制依据1. 国家电网公司《电力安全工作规程》；2. 《变电站设备操作规程》；3. 《电力系统用蓄电池直流电源装置运行与维护技术规程》；4. 《电气事故处理规程》；5. 《变电站设备技术规范汇编》；6. 《变电站设备反事故演习规范》；7. 现场实际情况及有关法律法规。
三、适用范围本预案适用于变电站内各类设备的反事故处理，包括但不限于变压器、断路器、开关、电缆、继电保护装置、直流系统等。
四、预案内容（一）事故分类1. 电气设备故障；2. 人员触电；3. 火灾；4. 爆炸；5. 其他事故。
（二）事故处理原则1. 安全第一，以人为本；2. 快速反应，迅速处置；3. 严格操作，确保安全；4. 按程序处理，及时报告。
（三）事故处理流程1. 发生事故后，立即启动应急预案，组织相关人员开展救援工作；2. 确定事故类型，迅速采取相应措施；3. 对事故现场进行隔离，防止事故扩大；4. 组织抢修队伍，尽快排除故障；5. 恢复设备正常运行，确保电网安全稳定；6. 对事故原因进行分析，总结经验教训，改进工作。
（四）各类事故处理措施1. 电气设备故障（1）检查设备状态，分析故障原因；（2）根据故障原因，采取相应措施，如更换元件、调整参数等；（3）恢复正常运行，消除故障隐患。
2. 人员触电（1）立即切断电源，确保人员安全；（2）对触电人员进行急救，如心肺复苏等；（3）对事故现场进行隔离，防止事故扩大；（4）调查事故原因，加强安全教育培训。
3. 火灾（1）立即启动灭火系统，扑灭火灾；（2）对火灾现场进行隔离，防止火势蔓延；（3）对火灾原因进行调查，消除火灾隐患；（4）对受灾人员进行安抚，协助撤离。
4. 爆炸（1）立即切断爆炸源，防止爆炸蔓延；（2）对爆炸现场进行隔离，防止次生灾害；（3）对爆炸原因进行调查，消除爆炸隐患；（4）对受灾人员进行安抚，协助撤离。
一、编制目的为有效预防和应对变电站各类事故，确保电力系统安全稳定运行，保障人民群众生命财产安全，特制定本预案。
二、适用范围本预案适用于变电站内发生的各类事故，包括但不限于以下类型：1. 变压器事故；2. 供电系统设施事故；3. 电气设备故障；4. 自然灾害事故；5. 人员触电事故；6. 火灾事故；7. 其他可能影响变电站安全稳定运行的事故。
三、事故分类及危害程度1. 事故类型按事故性质分为：a. 变压器事故：包括变压器内部故障、外部故障、绝缘故障等；b. 供电系统设施事故：包括线路故障、设备故障、接地故障等；c. 电气设备故障：包括继电保护装置故障、自动化装置故障等；d. 自然灾害事故：包括地震、洪水、台风等；e. 人员触电事故：包括误操作、误入带电区域等；f. 火灾事故：包括电气火灾、油料火灾等；g. 其他事故。
2. 危害程度：a. 重大事故：造成大面积停电、人员伤亡、重大经济损失；b. 较大事故：造成局部停电、人员受伤、较大经济损失；c. 一般事故：造成局部停电、人员轻微受伤、较小经济损失。
四、应急组织机构及职责1. 应急指挥部a. 指挥长：变电站站长；b. 副指挥长：变电站副站长、安全员；c. 成员：各部门负责人、班组长。
2. 应急指挥部职责：a. 组织、指挥、协调事故应急处理工作；b. 负责事故信息的收集、分析、上报；c. 组织应急物资的调配；d. 负责事故处理过程中的安全、纪律、后勤保障。
3. 各部门职责：a. 运行维护部门：负责事故现场设备的隔离、故障排查、修复；b. 安全部门：负责事故现场的安全防护、人员疏散、救援；c. 保卫部门：负责事故现场的警戒、交通管制；d. 后勤保障部门：负责应急物资的储备、调配、供应。
五、应急响应程序1. 事故发生时，立即启动应急预案，成立应急指挥部；2. 事故现场人员立即报告事故情况，应急指挥部迅速组织人员进行事故处理；3. 对事故现场进行隔离、警戒，确保人员安全；4. 组织人员对事故原因进行排查，采取有效措施进行处理；5. 事故处理完毕后，及时恢复电力供应，恢复正常运行；6. 对事故原因进行分析，总结经验教训，完善应急预案。
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors.
（安全管理）
单位：___________________
姓名：___________________
日期：___________________
变电站主变压器针对性反事故措
施计划(通用版)
变电站主变压器针对性反事故措施计划(通
用版)
导语：生产有了安全保障，才能持续、稳定发展。
生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。
当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。
"安全第一"
的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。
为了更好地安全生产，确保电网安全，经济稳定运行，制定了变电站主变压器针对性反事故措施计划。
—.预防变压器绝缘击穿
1、防止水及空气进入变压器
（1）变压器在运行中应防止进谁受潮，套管顶部将军帽，储油柜顶部，套管升高坐及其连管等处必须良好密封。
必要时应进行检漏实验，如已发现绝缘受潮，应及时采取相应措施。
（2）强迫循环变压器在投运前，要启动全部冷却设备使油循环，停泵排除残留气体后方可带电运行。
更换或检修各类冷却器后，不得在变压器带电情况下将新装和检修过的冷却器直接投入运行，防止安装和检修过程中在冷却器或油管中残留的空气进入变压器。
（3）对大修后的变压器应按制定说明书进行真空处理和注油，其真空度抽真空时间，进油速度等均应达到要求。
装设有载跳压开关的
油箱要同时抽真空，并与变压器本体油箱同时达到相同的真空度，避免开关油箱渗油。
（4）从储油柜补油或带电滤油时，应先将储油柜的积水放尽，不得从变压器下部进油，防止水分。
空气或油箱底部杂质进入变压器器身。
（5）当气体继电器发出轻瓦斯动作信号时，应立即检查气体继电器，及时取气样检验，以判明气体成份，同时取油样进行色谱分析及时查明原因并排除。
（6）应定期检查呼吸器的油封，油位是否正常，切实保证畅通，干燥剂保持干燥，有效。
（7）停止时间超过6个月的变压器在重新投入运行前，应按预试规程要求进行有关试验。
（8）定期加强潜油泵，储油柜的密封监测。
如发现密封不良应及时处理。
2、防止异物进入变压器。
(1)变压器更换冷却器时，必须用合格绝缘油反复冲洗油管道，冷却器和潜油泵内部，直至冲洗后的油试验合格并无异物为止。
如发现异物较多，应进一步检查处理。
(2)要防止净油器装置内的硅胶进入变压器。
应定期检查滤网和更换吸附剂。
(3)潜油泵应采用耐磨性能好的E级轴承，禁止使用无级别轴承。
现#1主变轴承转速1450r／min,#2主变轴承转速750r／min,已向有关部门申请更换#1主变轴承，要求轴承转速不大于1000r／min,潜油泵运行中如出现过热、振动、杂音及严重渗油等异常时，应安排停止检修。
(4)变压器内部故障跳闸后，应切除油泵，避免故障产生的游离碳金属微粒等异物进入变压器非故障部位。
(5)加强定期检查油流继电器指示是否正常。
检查油流继电器挡板是否损坏脱落。
3、防止变压器绝缘损伤
(1)检修需要更换绝缘件时，应采用符合制造厂要求，检验合格的材料和部件，并经干燥处理。
(2)变压器运行检修时严禁蹬踩引线和绝缘支架
4、防止变压器线圈温度过高，绝缘劣化或烧损
（1）变压器过负荷运行应按照GB/T15164-94《油浸式电力变压器负载导则》和DL/T572-95《电力变压器运行规程》执行。
（2）运行中变压器的热点温度不得超过GB/T15164-94《油浸式电力变压器负载导则》限值和特定限值。
（3）变压器的风冷却器每1~2年用压缩空气或水进行一次外部冲洗，以保证冷却效果。
（4）当变压器有缺陷或绝缘出现异常时，不得超过规定电流运行，并加强运行监视。
（5）强迫油循环变压器冷却器冷却器全停时，变压器允许带额定负荷运行20分钟。
（6）定期检查冷却器的风扇叶片应平衡，定期维护保证正常运行，对震动大，磨损严重的风扇电机应进行更换。
5、防止过电压击穿事故
（1）在投切空载变压器时，中性点必须可靠接地
（2）变压器中性点应装设两根与主接地网不同地点连接的接地引下线，且每根接地引下线均应符合热稳定要求
6、防止工作电压下的击穿事故
（1）大修更换绝缘部件或部分线圈并经干燥处理后的变压器应进行局部放电试验。
（2）运行中的变压器油色谱异常，怀疑设备存在放电性故障时，
进行局部放电试验。
7、防止保护装置误动/拒动
（1）变压器的保护装置必须完善可靠，严禁变压器及变压器高/中/低压側设备无保护投入运行。
（2）气体继电器应安装调整正确，定期实验，消除因接点短路等造成的误动因素，如加装防雨罩避免接点受潮误动。
（3）压力释放阀动作信号应接入信号回路，绕组温度计和顶层油温度计的动作接点应接于信号回路。
（4）变压器应装设故障录波器，变压器各侧后备保护应由不同的直流电源供电，防止因故失去直流时，造成后备保护全部瘫痪，长时间切不断故障并扩大事故的后果。
二．预防铁芯多点接地和短路故障
（1）在检修时应側试铁芯绝缘，如有多点接地应查明原因，消除故障。
（2）穿心螺栓的绝缘应良好，并注意检查铁芯螺杆绝缘外套两端的金属座套，防止座套过长触及铁芯造成短路。
（3）线圈压钉螺栓应紧固，防止螺帽和座套松动掉下造成铁芯短路，铁芯及铁扼静电屏蔽引线等应固定良好，防止出现电位悬浮产生
放电。
三．预防套管事故
（1）定期对套管进行清扫，防止污移闪络和大雨时闪络
（2）定期检查套管油位是或正常，渗漏油应及时处理，防止内部受潮而损坏。
（3）变压器套管上部注油孔的螺栓胶垫，应结合检修检查更换。
4、预防引线事故
（1）在进行大修时，应检查引线、均匀环（球）、木支架、胶木螺钉等是或有变形，损坏或松脱。
（2）在线圈下面水平排列的裸露的引线，须加包绝缘，以防止金属异物碰触引起短路。
（3）变压器套管的穿缆引线应包扎绝缘白布带，以防止裸露引线与套管的导管相碰，分流烧坏引线。
五．防止分接开关事故
（1）有载调压开关在运行中，应接出厂说明书进行维护和定期检查
（2）应掌握有载调压开关带电切换次数,应逐级调压,同时监视分接开关及时电压电流的变化,每调一档后间隔1分钟以上,才能进行下
一档调节.
（3）有载调压变压器并联运行时,其调压操作轮流逐级进行.
六、预防绝缘油劣化
（1）加强油务监督管理工作，定期进行绝缘油的色谱分析和简化分析，保持油质良好。
（2）变压器在运行中出现绝缘油介质值超过规程要求，且影响本体绝缘性能时应及时查明绝缘下降原因，并对绝缘油进行处理。
七．预防变压器短路损坏事故
（1）继电保护装置动作时间应与变压器短路承受能力试验的持续时间相匹配。
（2）采取有效措施，减少变压器的外部短路冲击次数，改善变压器运行条件。
（3）加强防污工作，防止相关变电设备外绝缘污闪
（4）提高直流电源的可靠性，防止因失去直流电源而出现保护拒动。
八．防止变压器火灾事故
（1）加强变压器的放火工作，重点防止变压器着火引起的事故扩大，变压器应配备完善消防设施，并加强管理。
（2）做好变压器火灾事故预想，加强对套管的质量检查和运行监视，防止其运行中发生爆炸喷油引起变压器着火。
（3）现场进行变压器干燥时，应事先做好放火措施，防止因加热系统故障或线圈过热烧损。
（4）在变压器引线焊接及在器身周围进行明火作业时，必须事先做好防火措施。
