二等水准测量实训项目指导书二〇〇九年七月二等水准测量实训项目指导书1 任务概述某地占地面积1000余亩，平均海拔73m，地势平坦，便于测量作业。
实训内容有：测区踏勘、实地选点、二等水准观测（往返）、外业高差与概略高程表编算、水准网平差计算。
2 测区已有资料2.1 1：1000地形图；2.2控制点成果表；2.3控制点点之记。
3 作业依据3.1《国家一、二等水准测量规范》（GB12897-91）,以下简称规范。
3.2本实训项目指导书。
4 高程基准与作业方法4.1高程基准本次作业采用1985国家高程基准。
4.2 作业方法4.2.1根据地形条件沿主干道布设5-8个水准点组成闭合环，并绘制水准点点之记。
相邻两水准点之间的水准路线为一测段，相邻的2-3个测段为一区段。
4.2.2 作业开始后的一周内，应每天检验i角，若i角较为稳定时，以后每隔15天检验一次，直到作业结束。
4.2.3二等水准测量采用单路线往返观测，一条路线的往返测，应使用同一类型的仪器和转点尺乘，沿同一道路进行。
4.2.4 在一个区段内，先进行所有测段的往测（或返测），随后再连续进行该区段的返测（或往测）。
同一测段的往测（或返测）与返测（或往测）应分别在上午和下午进行，在日间温度变化不大的阴天和观测条件较好时，若干里程的往返测可同时在上午或下午进行，但不应超过该区段总站数的30%。
4.2.5观测时间与气象条件要求水准观测应在标尺分划线成像清晰而稳定时进行。
下列情况，不应进行观测：a.日出后与日落前30分内；b.太阳中天前后各约2h内（可根据地区、季节和气象情况，适当增减中午间歇时间）；c.标尺分划线的影像跳动而难以照准时；d. 气温突变时；e.风力过大而使标尺与仪器不能稳定时。
4.2.6测站观测程序a.往测奇数站：后（基）→前（基）→前（辅）→后（辅），b.往测偶数站：前（基）→后（基）→后（辅）→前（辅）；c.返测奇数站：前（基）→后（基）→后（辅）→前（辅）；d.返测偶数站：后（基）→前（基）→前（辅）→后（辅）。

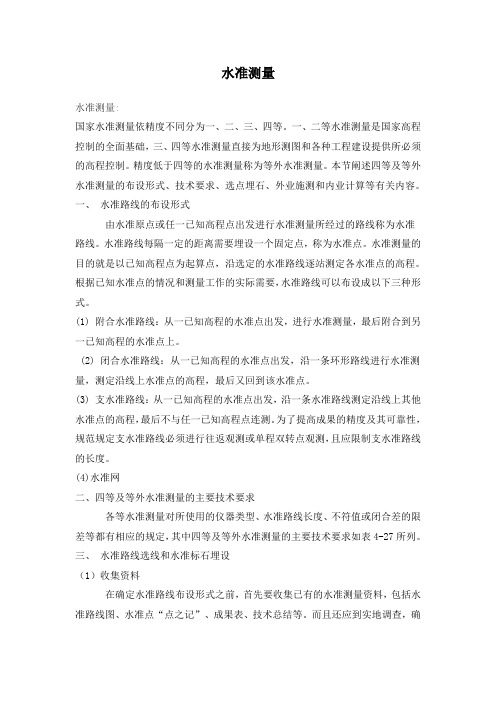

水准测量水准测量:国家水准测量依精度不同分为一、二、三、四等。
一、二等水准测量是国家高程控制的全面基础，三、四等水准测量直接为地形测图和各种工程建设提供所必须的高程控制。
精度低于四等的水准测量称为等外水准测量。
本节阐述四等及等外水准测量的布设形式、技术要求、选点埋石、外业施测和内业计算等有关内容。
一、水准路线的布设形式由水准原点或任一已知高程点出发进行水准测量所经过的路线称为水准路线。
水准路线每隔一定的距离需要埋设一个固定点，称为水准点。
水准测量的目的就是以已知高程点为起算点，沿选定的水准路线逐站测定各水准点的高程。
根据已知水准点的情况和测量工作的实际需要，水准路线可以布设成以下三种形式。
(1) 附合水准路线：从一已知高程的水准点出发，进行水准测量，最后附合到另一已知高程的水准点上。
(2) 闭合水准路线：从一已知高程的水准点出发，沿一条环形路线进行水准测量，测定沿线上水准点的高程，最后又回到该水准点。
(3) 支水准路线：从一已知高程的水准点出发，沿一条水准路线测定沿线上其他水准点的高程，最后不与任一已知高程点连测。
为了提高成果的精度及其可靠性，规范规定支水准路线必须进行往返观测或单程双转点观测，且应限制支水准路线的长度。
(4)水准网二、四等及等外水准测量的主要技术要求各等水准测量对所使用的仪器类型、水准路线长度、不符值或闭合差的限差等都有相应的规定，其中四等及等外水准测量的主要技术要求如表4-27所列。
三、水准路线选线和水准标石埋设（1）收集资料在确定水准路线布设形式之前，首先要收集已有的水准测量资料，包括水准路线图、水准点“点之记”、成果表、技术总结等。
而且还应到实地调查，确定已知成果可否利用。
（2）图上初步选线在测区已有的地形图上设计拟定的水准路线。
水准路线应尽量选设在地势平坦、土质坚实、施测方便的道路附近，尽量避免通过水滩、沙土、易塌陷易受雨水冲刷的地区。
选线的同时还应考虑水准点的埋设位置。
2023年注册测绘师之测绘综合能力练习题(一)及答案单选题（共30题）1、下列测试项目中，属GIS性能测试项目的是()A.多边形闭合性B.运行正确性C.数据完整性D.数据现势性【答案】 B2、基金销售人员获得投资者提供的开户资料和基金交易等相关资料后，应（）。
A.及时交所在机构建档保管B.不泄露投资者买卖、持有基金份额的信息C.依法为投资者保守秘密D.以上都是【答案】 D3、（2015 年）为有效抑制多路径效应的影响， GNSS 基准站接收机天线应具备的特性或特定设备是（）。
A.抗电磁干扰能力B.指北标志C.天线保护罩D.扼流圈【答案】 D4、通过两台以上同型号 GPS 接收机同时接收同一组卫星信号，下列误差中，无法削弱或消除的是（）。
A.电离层传播误差B.卫星的钟差C.对流层传播误差D.接收机天线对中误差【答案】 D5、海洋高程控制测量中，在有一定密度水准点控制下，三角高程测量和()是测定控制点高程的基本方法。
A.几何水准测量B.测距高程导线测量C.GPS高程测量D.液体静力水准测量【答案】 C6、下列建筑结构中，房屋建筑面积测算时，应按其水平投影面积的一半计算的是()A.房屋间无上盖架空通廊B.无顶盖室外楼梯C.利用高架路为顶盖建造的房屋D.房屋天面上的露天泳池【答案】 B7、现行规范规定，建筑变形测量的等级分为（）等。
A.二B.三C.四D.五【答案】 D8、由一条线段的一个端点坐标、线段长及方位角计算另一端点坐标的计算方法称为()。
A.高斯反算B.坐标反算C.高斯正算D.坐标正算【答案】 D9、在地理信息公共服务平台的构成体系中，应用程序接口属于（）。
A.管理交换系统B.在线地理信息服务系统C.数据集D.支撑环境【答案】 B10、下列哪项不是反映心肌梗死的指标？A.血清肌凝蛋白轻链降低B.血清肌凝蛋白重链增高C.肌钙蛋白I增高D.肌红蛋白增高E.肌酸激酶增高【答案】 A11、下列选项不属于数据库模式创建优化指标的是()A.单位时间内所访问的逻辑记录个数要少B.分析用户活动所涉及的数据C.单位时间内数据传送量要少D.系统占用的储存空间尽量要少【答案】 B12、空中三角测量的作业过程是（）。
一、目的1、通过一条水准环线的施测，掌握二等精密水准测量的观测和记录，使所学知识得到一次实际的应用。
２、熟悉精密水准测量的作业组织和一般作业规程。
二、要求１、每组选定一条－1.0Km的闭合水准环线，每人完成不少于一个测站上的观测、记录、打伞、扶尺、量距的作业。
２、计算环线闭和差。
三、实习步骤１、作业步骤精密水准观测组由8－９人组成，具体分工是：观测一人，记录一人，打伞一人，扶尺二人，量距二人。
２、限差及作业规定（１）、视线高度不得低于0.5m，视线长度一般取不大于50m，前后视距差应小于1m。
测段距离累积差小于3m。
（２）、一测段的测站数布置成偶数，仪器和前后标尺应尽量在一条直线上。
（３）、观测时要注意消除视差，气泡严格居中，各种螺旋均应旋进方向终止。
（４）、视距读至1mm，基辅分划读至0.1mm，基辅高差之差≤0.6mm。
（５）、上丝与下丝的平均值与中丝基本分划之差，对于0.5cm刻划标尺应≤1.5mm，对于1.0cm刻划标尺应≤3.0mm。
（６）、各项记录正确整齐，清晰，严禁涂改。
原始读数的米、分米值有错时，可以整齐地划去，现场更正，但厘米及其以下读数一律不得更改，如有读错记错，必须重测，严禁涂改。
（７）、每一站上的记录、计算待检查全部合格后才可迁站。
（８）、测完一闭合环计算环线闭合差，其值应小于±４√Ｌmm，Ｌ为环线长度，以公里为单位。
３、观测程序精密水准测量中采用如下的观测程序：往测奇数站的观测程序为：后前前后往测偶数站的观测程序为：前后后前返测奇数站的观测程序为：前后后前返测偶数站的观测程序为：后前前后在一个测站上的观测步骤（以往测奇数站为例）为：（１）、首先将仪器整平。
２）、望远镜对准后视水准标尺，转动倾斜螺旋使符合水准气泡两端影像分离不得大于3mm，用上、下视距丝平分水准标尺的相应基本分划读取视距。
读数时标尺分划的位数和测微器的第一位数共四个数字要连贯出。
（３）、接着转动倾斜螺旋使气泡影像精密符合，并转动测微螺旋使楔形丝照准基本分划，读分划线三位数和测微器二位数。
一二等水准测量规范水准测量是一种用于精确测量地面点高程的方法，在工程建设、地形测绘、地质勘探等领域有着广泛的应用。
其中，一二等水准测量属于高精度的测量工作，对测量的精度、操作流程和数据处理等方面都有着严格的规范要求。
一、测量仪器的要求进行一二等水准测量时，所使用的水准仪必须经过严格的检验和校准，以确保其测量精度符合规范要求。
通常，应选用精度不低于 DS05 级的水准仪，并配备相应精度的水准尺。
水准仪的望远镜放大倍数、视场清晰度、调焦精度等性能指标都应达到较高的标准。
水准尺的刻度应清晰、均匀，且长度稳定，不易变形。
在测量前，还需要对仪器进行全面的检查，包括水准仪的 i 角误差（水准仪视准轴与水准管轴之间的夹角）、水准尺的零点误差等。
若发现误差超出允许范围，必须进行校正或更换仪器。
二、测量环境的要求测量时的气象条件对测量结果会产生一定的影响。
一般来说，应选择在天气晴朗、微风、气温稳定的时段进行测量，以减少大气折光、温度变化等因素对测量精度的影响。
同时，应避免在阳光直射、地面有强烈反光或有震动干扰的地方设立测站。
此外，测量路线应尽量避开交通繁忙、施工区域和电磁场干扰较强的地段。
如果无法避开，应采取相应的措施，如增加观测次数、缩短视线长度等，以减小外界干扰对测量结果的影响。
三、测量人员的要求从事一二等水准测量的人员必须具备专业的测量知识和丰富的实践经验。
测量人员应熟悉水准仪的操作方法，能够准确读取和记录测量数据，并具备处理测量过程中出现的各种问题的能力。
在测量过程中，测量人员应保持严谨的工作态度，严格按照规范要求进行操作，不得随意简化测量流程或篡改测量数据。
同时，测量人员之间应密切配合，协同完成测量任务。
四、测量流程及操作要点1、选点和埋石在进行水准测量前，首先要根据测量任务的要求和实际地形条件，合理选择水准点的位置。
水准点应选在地基稳固、易于保存和便于观测的地方。
选定位置后，要进行埋石工作，确保水准点的稳定性。
控制测量生产设计实习二等水准测量技术设计书测绘1301班5组2016年7月一、任务概述1.任务来源控制测量生产实习是学生在修完《控制测量学》课程后的一个重要实践教学环节，其目的是使学生在获得基本知识和基本技能的基础上，进行一次较全面、系统的训练，以巩固课堂所学理论知识、提高操作技能，使学到的理论与实践紧密接合。
2.任务目的①培养学生独立工作和解决问题的能力。
②培养学生严肃认真、实事求是、一丝不苟的科学态度。
③培养吃苦耐劳、爱护仪器工具、相互协作的职业道德3.测区范围中南大学测绘工程专业实践教学基地（浏阳乡村发现度假村）地处湖南省浏阳市北盛镇乌龙社区，距浏阳市区 30 多公里、距省会长沙约 40 公里，位于东经 113°26′、北纬 28° 17′。
4.测区任务二等水准测量：每二个小组完成全网观测、数据处理二级GPS-RTK 测量。
5. 实习仪器工具水准仪：ZDL700（8+2 台）、DSZ2（8+1 台）及其配套水准尺，含测伞、测轮、尺垫、数据线、脚架、竹杆等；6. 使用软件GPS 控制测量数据处理（包括基线解算和网平差）采用广州中海达测绘仪器有限公司HGO 事后GPS 测量数据处理软件进行。
二、测区自然地理概况和已有资料情况1.自然地理概况该行政村隶属呈贡县斗南镇，距斗南镇政府所在地7公里，全村国土面积2.06平方公里，海拔1880米，年平均气温15.4℃，年降雨量805毫米，适合种植蔬菜、花卉等农作物。
全村耕地面积2560亩，人均耕地0.89亩，林地210亩。
2.引用文件1)《全球定位系统(GPS)测量规范》（GB/T 18314-2009 ）；2)《国家一、二等水准测量规范》(GB/T 12897-2006)；3)《全球定位系统实时动态测量(RTK)技术规范》（CH/T 2009-2010）；4)《测绘成果质量检查与验收》（GB/T 24356-2009）5)《测绘作业人员安全规范》(CH 1016-2008)6)《测绘技术总结编写规定》(CH/T 1001-2005)2.坐标系统：北盛坐标系3°30′00″）高程系统：北盛高程系（H DA65 =102.000m）GPS-E 级网点略图三.精度要求1.测量精度指标：每千米水准测量的偶然中误差M△≤0 .1mm每千米水准测量的全中误差Mω≤0 .2mm。
二等水准操作规范
二等水准测量属于精密测量，在外业观测和内业计算中，应按规范操作，尽量减少误差，从而提高精度。
1．前期准备工作。
在二等水准测量之前，要对仪器进行全面检校。
首先检校视线的i角误差，可以直接采用仪器自带的检校方法，i角需小于规范要求的限差值15s；其次是检校仪器的圆水准器和标尺水准器。
2．水准测量的外业观测
2.1 .将仪器整平（望远镜绕垂直轴旋转，圆气泡始终位于指标环中央）;
（4）除线路转弯处外，每一测站上仪器与前后视标尺的三个位置，应接近一条直线。
仪器距前后标尺距离应尽量相等，前后视距差、视距累积差应符合限差要求。
（5）每一测段的往测与反测，其测站数均应为偶数。
由往测转向反测时，两标尺应互换位置，并应重新整置仪器。
（6）水准标尺应用尺架撑稳，尺垫需踩实，以保证水准尺的稳定性。
（7）水准测量的观测工作间歇时，一般结束在固定水准点上。
4．各项限差要求
每千米水准测量偶然中误差M
满足精度要求：其计算公式为
△应
如果超限应重测。
其中：△-测段往返测高差不符值，单位mm；R-测段长度，单位km；n-测段数。
5.数据处理
水准测量作业结束后，要进行整体严密平差计算，可以用武汉大学科傻平差软件进行平差处理。
二等水准测量设计和技术要求1.水准网的布设1．1 水准网的技术设计水准网布设前，必须进行技术设计，获得水准网和水准路线的最佳布设方案。
技术设计的要求、内容和审批程序按照 ZD A75 001《测绘技术设计规定》执行。
1．2 高程系统和高程基准水准点的高程采用正常高系统，按照1985 国家高程基准起算。
海上岛屿不能与国家高程网直接连测时，可建立局部水准原点，根据岛上验潮站平均海水面的观测确定其高程，作为该岛屿及其附近岛屿的高程基准。
凡采用局部水准原点测定的水准点高程，应在水准点成果表中注明，并说明局部高程基准的有关情况。
1．3 水准测量的精度每公里水准测量的偶然中误差M和每公里水准测量的全中误差M W一般不得超过表 1规定的数值。
表1 测量等级二等1.0mm2.0mmM和 M W的计算方法见后面式（1）和式（2）规定。
2．选点与埋石2．1 选点3．2 埋石水准标石，含基岩水准标石、基本水准标石和普通水准标石三大类型。
根据其制作材料和埋石规格的不同，可分别为表 2 所列十一种标石。
表 2 序号水准标石的类型各类水准标石的分类1 基岩水准标石深层基岩水准标石浅层基岩水准标石混凝土基本水准标石2 基本水准标石钢管基本水准标石岩层基本水准标石混凝土普通水准标石钢管普通水准标石3 普通水准标石岩层普通水准标石混凝土柱普通水准标石爆破型混凝土柱普通水准标石墙角水准标志标石的埋石类型可根据实地情况及相应的规定要求选定、埋设和整饰。
4．仪器的技术要求4．1 仪器的选用二等水准测量中使用的仪器按表 3 规定执行。
表 3序号仪器名称最低型号备注二等1 自动安平水准仪或气泡DSZ1GB 3160 式水准仪用于水准测量，其基本参数见DS12 两排分划的线条式因瓦用于水准测量合金标尺3 经纬仪DJ1用于跨河水准测量，其基本参数见GB 31614 光电测距仪用于跨河水准测量，其精度分级见ZB A76 002 Ⅱ级《中、短程光电测距规范》4．2 仪器应按规范在作业前后或作业过程中作相应的检校。
二等水准测量技术总结1.工程概况青荣城际铁路工程是山东省内第一条区域性城际高速铁路，也是构建半岛城市群间最重要的交通基础设施和最快捷运输通道，设计起点为青岛北站，终点为荣成站，线路长度298. 971公里，设计时速为250Km/h,要求水准测量按国家二等水准进行。
我分部负责施工DK59+500〜DK73+689. 74里程段，正线全长14. 189公里。
途经两市四镇，分别是即墨市、莱西市；北安办事处、灵山镇、段泊岚镇、夏格庄镇。
主要工程量包括两段路基，两座特大桥，跨域两大河流：五沽河和蒙沙河，三条省道：S603、S394、S209 省道。
线路大局部经过麦田，沟渠交错，多处跨河，地表植物较多，通视较差，测量存在一定困难。
2.本工程段作业执行标准参照以下规范和技术要求：《精密工程测量规范》GB/T 15314-94；《工程测量规范》GB35002-93；《既有铁路测量技术规那么》TB 10054-97；《新建铁路工程测量规范》TB10101-99；《国家一、二等水准测量规范》GB12897-91；《时速200、250公里有咋轨道铁路工程测量指南（试行）》；高程是采用基于1985国家高程基准的高程系统。
3.水准网布设根据的水准原点、设计文件以及《测绘技术设计规定》，确定最正确的水准网和水准线路进行布设。
测区控制网的布设使水准点基点按照不大于2km设置一个的规那么进行设置，沿线布设水准基点10 个，并设置加密点20个。
4.选点与埋石(1).选水准线路时，尽量沿坡度较小的公路、大路进行，避开土质松软的地段，尽量防止通过大的河流和湖泊等障碍物；选点时点位地基坚实稳定、安静僻静，便于长期保存和观测。
水准点位选好后，做好点位标记，绘制点之记及相应的水准线路图。
(2).根据已选好的点位，埋设混凝土基本水准标石。
5.仪器选用本施工段二等水准测量仪器选用仪器为天宝DTNT03电子水准仪及3m锢瓦水准尺，自动观测记录，仪器精度为每公里0.3mm。
