生物接触氧化法计算公式

接触氧化池设计计算3.5 生物接触氧化池设计参数进水COD浓度La=650mg/L，出水COD浓度Le=250mg/L。

取一级生物接触氧化池的COD容积负荷M为1.5kgCOD/(m3·d)。

3.5.1 生物接触氧化池填料容积根据公式W=(La-Le)Q/1000M，计算填料的总有效容积为1600m3.其中，W为填料的总有效容积，m3；Q为日平均污水量，m3；La为进水COD浓度，mg/L；Le为出水COD浓度，mg/L；M为COD容积负荷率，gCOD/(m3·d)。

3.5.2 生物接触氧化池总面积根据公式A=W/H3，取填料层高度H为3m，计算接触氧化池总面积为533.3m2.其中，A为接触氧化池总面积，m2；W为填料的总有效容积，m3；H为填料层高度，m，取3m。

3.5.3 接触氧化池格数和尺寸设一座接触氧化池，分3格，每格接触氧化池面积为178m2.每格池的尺寸为30×6=180 m2.每格接触氧化池在其端部与邻接触氧化池的隔墙上设1m×1m的溢流孔洞。

3.5.4 污水与填料接触时间根据公式t=nfH3×180×3×24/Q，计算污水在填料层内的接触时间为6.5h。

其中，t为污水在填料层内的接触时间，h；n为填料层数，取为1层；f为每格接触氧化池面积，m2；H为填料层高度，m，取3m；180为每格池的尺寸，m2；3为3格；24为小时数；Q为日平均污水量，m3.3.5.5 接触氧化池总高度接触氧化池的总高度为4.5m。

其中，H为填料层高度，m，取3.0m；h1为池体超高，m，取0.5m；h2为填料上部的稳定水层深，m，取0.5m；h3为填料层间隙高度，m，取0.2m；m为填料层数，取为1层；h4为配水区高度，m，取0.5m。

3.5.6 填料需气量按每去除1kgCOD消耗1kg氧气计算，生物接触氧化池的需氧量Q1为2400 kgO2/d。

1 前言随着我国社会和经济的高速发展环境问题日益突出，尤其是城市水环境的恶化加剧了水资源的短缺，影响着人民群众的身心健康已经成为城市可持续发展的严重制约因素。

近年来国家和地方政府非常重视污水处理事业工程的建设，而决定城市污水处理厂投资和运行成本的很重要因素是污水处理工艺的选择。

一座城市污水厂处理工艺的选择虽然应由污水水质、水量、排放标准来确定但是忽略污水处理厂投资和运行成本过分强调污水处理工艺的先进是不足取的。

生物膜法是与活性污泥法并列的一种污水生物处理技术，而生物接触氧化工艺便是其中一种。

通过生物接触氧化工艺的课程设计，来巩固水污染学习成果，加深对《水污染控制工程》的认识与理解，规范、手册与文献资料的使用，进一步掌握设计原则、方法等。

锻炼独立工作能力，对污水厂的主体构筑物、辅助设施、计量设备及污水厂总体规划、管道系统做到一般的技术设计深度，培养和提高计算能力、设计和CAD绘图水平，锻炼和提高分析及解决工程问题的能力。

2生物接触氧化法在水处理中的作用生物接触氧化工艺（Biological Contact Oxidation）又称“淹没式生物滤池”、“接触曝气法”、“固着式活性污泥法”，是一种于20世纪70年代初开创的污水处理技术，其技术实质是在生物反应池内充填填料，已经充氧的污水浸没全部填料，并以一定的流速流经填料。

在填料上布满生物膜，污水与生物膜广泛接触，在生物膜上微生物的新陈代谢的作用下，污水中有机污染物得到去除，污水得到净化。

生物接触氧化法是一种浸没生物膜法，是生物滤池和曝气池的综合体，兼有活性污泥法和生物膜法的特点，在水处理过程中有很好的效果。

其特点有如下几点：第一，由于填料的比表面积大，池内的充氧条件良好。

生物接触氧化池内单位容积的生物固体含量高于活性污泥法曝气池及生物滤池,所以生物接触氧化法有较高的容积负荷，对冲击负荷有较强的适应能力；第二，生物接触氧化法不需要污泥回流，不存在污泥膨胀问题，污泥生成量少，且污泥颗粒较大，易于沉淀，运行管理简便，操作简单，易于维护管理，设备一体化程度高，耗电少。

生物接触氧化池的设计一、一般规定一、生物接触氧化池每一个(格)平面形状宜采用矩形，沿水流方向池长不宜大于10m。

其长宽比宜采用1：2 ~ 1：1，有效面积不宜大于100m2。

二、生物接触氧化池由下至上应包括构造层、填料层、稳水层和超高。

其中，构造层宜采用0.6~1.2m，填料层高宜采用2.5~3.5m，稳水层高宜采用0.4~0.5m，超高不宜小于0.5m。

3、生物接触氧化池进水端宜设导流槽，其宽度不宜小于0.8m。

导流槽与生物接触氧化池应采用导流墙分隔。

导流墙下缘至填料底面的距离宜为0.3~0.5m，至池底的距离宜不小于0.4m。

4、生物接触氧化池应在填料下方满平面均匀曝气。

五、当采用穿孔管曝气时，每根穿孔管的水平长度不宜大于5m；水平误差每根不宜大于±2mm，全池不宜大于±3mm，且应有调骨气量和方便维修的设施。

六、生物接触氧化池应设集水槽均匀出水。

集水槽过堰负荷宜为2-3L/（s·m）。

7、生物接触氧化池底部应有放空设施。

八、当生物接触氧化池水面可能产生大量泡沫时，应有消除泡沫办法。

九、生物接触氧化池应有检测溶解氧的设施。

二、填料1、生物接触氧化池的填料应采用对微生物无迫害、易挂膜、比表面积较大、间隙率较高、氧转移性能好、机械强度大、经久耐用、价钱低廉的材料。

2、当采用炉渣等粒状填料时，填料层下部0.5m高度范围内的填料粒径宜采用50~80mm，其上部填料粒径宜采用20~50mm（常常利用炉渣填料的理化性能见附录B）3、当采用蜂窝填料时，孔径宜采用25~30mm。

材料宜为玻璃钢、聚氯乙烯等。

4、不同类型的填料可组合应用。

三、设计计算1、生物接触氧化池的填料容积应按下式计算:V=24LjQ/(1000*Fr)V---生物接触氧化池的填料容积Lj---生物接触氧化系统进水五日生化需氧量BOD5(mg/L);Q---生物接触氧化池设计流量(m3/h)Fr---生物接触氧化池BOD5填料容积负荷(kg/m3d).2、生物接触氧化池BOD5填料容积负荷通过实验肯定.当无实验资料且采用二段式系统,进入生物接触氧化系统的污水BOD5为60~180mg/L时,可按下式计算系统的填料容积负荷.Fr =0.2881 L 0.7246 (3.3.2)式中L---生物接触氧化系统出水BOD5(mg/L).3、生物接触氧化池中,污水与填料的接触时刻可由下列公式计算或按表采用:t=24Lj/(1000Fr)式中t----污水与填料的接触时刻(h),不得小于0.5h.表：接触时刻与进出水BOD5关系表(h)进水BOD5(mg/L) 出水BOD5(mg/L)20 25 30180 1.71 1.46 1.28150 1.43 1.21 1.06120 1.14 0.97 0.8590 0.86 0.73 0.6460 0.60 0.50 0.50当采用二段式时,污水在第一生物接触氧化池内与填料接触的时刻宜为总接触时刻的55%~60%.4、生物接触氧化池的气水比宜通过实验或参照相似条件的运行资料肯定.当进水BOD5为60~180mg/L,且采用穿孔管在填料下方满平面均匀曝气时,二段式系统的总气水比可采用3:1~7~1,其中,一氧池的气水比为2:1~4:1,二氧池的气水比为1:1~3:1.5、生物接触氧化池曝气强度宜采用10~20m3/m2•h。

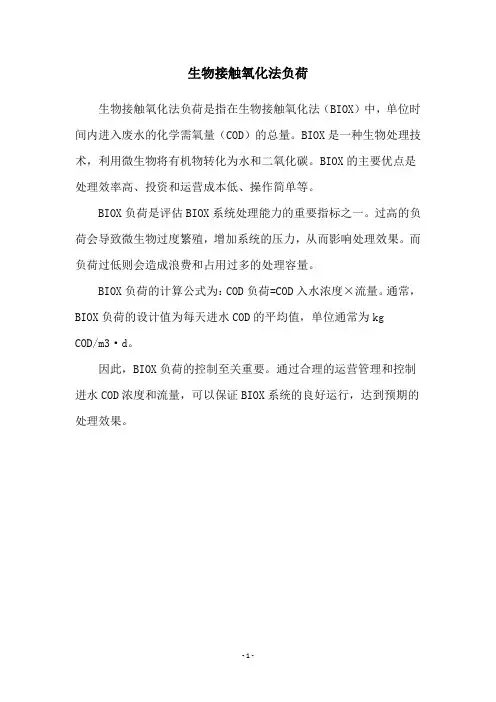

生物接触氧化法负荷
生物接触氧化法负荷是指在生物接触氧化法（BIOX）中，单位时间内进入废水的化学需氧量（COD）的总量。

BIOX是一种生物处理技术，利用微生物将有机物转化为水和二氧化碳。

BIOX的主要优点是处理效率高、投资和运营成本低、操作简单等。

BIOX负荷是评估BIOX系统处理能力的重要指标之一。

过高的负荷会导致微生物过度繁殖，增加系统的压力，从而影响处理效果。

而负荷过低则会造成浪费和占用过多的处理容量。

BIOX负荷的计算公式为：COD负荷=COD入水浓度×流量。

通常，BIOX负荷的设计值为每天进水COD的平均值，单位通常为kg
COD/m3·d。

因此，BIOX负荷的控制至关重要。

通过合理的运营管理和控制进水COD浓度和流量，可以保证BIOX系统的良好运行，达到预期的处理效果。

- 1 -。

A/O生物接触氧化计算
A/O生物接触氧化（Anaerobic/Oxic）是一种常见的污水处理工艺，用于去除有机物和氮的污染物。

下面是A/O生物接触氧化计算的一般步骤：
1.确定污水的水质特征，包括有机物浓度（化学需氧量
（COD）或生化需氧量（BOD））、氨氮浓度以及其他有机
和无机污染物浓度。

2.根据污水水质特征，确定设计参数，包括A段（厌氧接触
池）、O段（好氧接触池）的体积和氯化污泥回流比例。

3.计算A段的水力停留时间（HRT）。

HRT通常根据设计要求
和实际情况进行确定，一般介于3-6小时之间。

4.计算O段的水力停留时间（HRT）。

HRT通常根据设计要求
和实际情况进行确定，一般为2-4小时。

5.计算好氧反应器（O段）中的曝气量（AER）。

曝气量可以
根据需要的溶解氧浓度和氧气传质的系数来确定。

6.计算A段和O段的混合液悬浮固体浓度。

混合液悬浮固体
浓度的计算可以通过悬浮生物生长动力学模型来进行。

7.计算返回活性污泥比例。

根据设计要求和实际情况确定A
段污泥回流比例。

需要注意的是，A/O生物接触氧化的计算可能因污水水质特征、设计要求和实际情况而有所不同。

因此，在实际应用中，需要结合具体情况进行计算和设计。

生物接触氧化池计算生物接触氧化池（Biological Contact Oxidation Tank）是一种常用于废水处理的生物处理设备，通过利用生物菌群对废水进行降解处理，达到去除有机物、氨氮等污染物的目的。

在生物接触氧化池的设计和运行过程中，需要进行一系列的计算，包括流量计算、污染物负荷计算、曝气量计算等。

本文将详细介绍生物接触氧化池计算的相关内容。

一、流量计算在设计生物接触氧化池时，首先需要计算废水的流量。

废水的流量通常通过实测或估算获得，可以根据生产工艺流程、废水排放标准等因素进行估算。

在计算流量时，需要考虑废水的日流量和最大流量两个参数。

1.日流量计算日流量是指废水处理厂每天处理的废水总量。

通常可以通过以下公式进行计算：日流量=日平均流量×日运行时间其中，日平均流量是指废水处理厂运行一天内的平均流量，可以通过实测或估算获得；日运行时间是指废水处理厂一天内的运行时间，通常为24小时。

2.最大流量计算最大流量是指废水处理厂能够处理的最大废水流量。

通常可以通过以下公式进行计算：最大流量=日平均流量×峰值系数其中，峰值系数是指废水处理厂在设计时考虑到的废水流量的峰值与日平均流量的比值，通常为1.2-1.5二、污染物负荷计算在生物接触氧化池的设计中，需要计算污染物的负荷，包括有机物负荷和氨氮负荷。

1.有机物负荷计算有机物负荷是指废水中有机物的含量。

通常可以通过以下公式进行计算：有机物负荷=废水中有机物的浓度×流量其中，废水中有机物的浓度可以通过实测或估算获得。

2.氨氮负荷计算氨氮负荷是指废水中氨氮的含量。

通常可以通过以下公式进行计算：氨氮负荷=废水中氨氮的浓度×流量其中，废水中氨氮的浓度可以通过实测或估算获得。

三、曝气量计算曝气量是指生物接触氧化池中所需的氧气量，用于维持菌群的正常生长和废水的降解。

曝气量的计算通常可以通过以下公式进行：曝气量=氧气需求量×曝气时间其中，氧气需求量是指废水中有机物和氨氮等污染物需要消耗的氧气量，可以通过实测或估算获得；曝气时间是指废水在生物接触氧化池中停留的时间，通常为4-6小时。

生物接触氧化法计算生物接触氧化法的原理是通过将废水与活性污泥接触，利用污泥中的微生物对有机废水进行降解氧化。

微生物主要是利用废水中的有机物作为其生长及代谢的源，通过代谢作用使有机物分解为二氧化碳、水及微生物本身等无害物质。

污水在接触池中停留一段时间，有机物被微生物降解后，废水中的BOD（五日生化需氧量）和COD（化学需氧量）等指标得到降低。

生物接触氧化法的基本工艺流程包括接触池、初沉池、二沉池和消毒池等单元。

污水经进水管道进入接触池，与活性污泥充分接触，微生物对有机物进行降解。

接触池后，废水流入初沉池，通过重力沉淀将污泥与悬浮物分离。

然后进入二沉池，进一步去除悬浮物和沉淀污泥。

最后通过消毒池对水进行消毒处理，以确保出水水质符合排放标准。

在进行生物接触氧化法计算时，需要根据废水的特性和处理要求，确定污水处理工艺的参数。

以下是一些典型参数的计算方法：1.污水流量：根据生产设备产水量或日用水量，结合污水排放实际情况进行估算。

2.污水水质参数：根据废水中各指标的浓度，可以通过现场取样分析、监测数据或相关文献资料获得。

3. 体积负荷：指单位时间内处理的废水体积与污泥体积的比值。

根据污水流量和污泥产生量计算，常用单位为kg/(m³·d)。

4.净化程度要求：根据排放标准或使用要求，确定需要达到的废水净化程度。

常用指标包括BOD、COD、悬浮物、氨氮等。

5.接触池停留时间：根据废水的性质和处理要求，一般在0.5-2小时之间。

根据实际情况和经验进行选择。

6.混沉池和二沉池的设计：根据流量和停留时间来确定混沉池和二沉池的尺寸和设计参数，以确保充分的沉淀效果。

通过以上计算，可以确定适合具体情况的生物接触氧化法处理工艺参数。

在实际工程设计和运行中，还需要考虑到其他因素，如系统的稳定性、污泥处理和回用等问题。

此外，生物接触氧化法在处理有机废水过程中还可以结合其他工艺单元，如曝气池、调节池、好氧池等，以进一步提高处理效果。

3、a b αβ0.380.1kgO2/kgBOD （a）基础数据填料容积负荷L V 1填料层高度（m） 1.7单位池面积（m 2）25超高层高度（m）0.5稳水层高度（m）0.5曝气区高度（m）1设定污泥浓度（g/L）4.5曝气离水面高度（米）4曝气池内水温T 20池体设计计算有效容积计算m 355.404氧化池总面积A＝V/H 132.59058824氧化池数量N＝A/A12氧化池深H=H1+H2+H3+H4 3.7停留时间(h)t＝V/q36.936需氧量（kgO 2/d）45.985326、压力修正系数P=Pb/0.206＋Qt/421.107、空气释放点处绝对压力（MPa）Pb＝Pa＋H/1000.1418、空气逸出池面时气体中氧的百分数17.549、ε曝气器的氧利用率0.210、T℃时蒸馏水中饱和DO值（mg/L）Cs（T）8.4一般取1.0-1.5米V＝Q*ΔBOD/L VO 2＝Q*ΔBOD*a＇/1000＋V*Nw*b＇Ot＝21*（1-ε）*100/[79+21*（1-ε）]接触氧化工艺计算一般取0.25-1.8kgBOD/m3.d，BOD小一般要大于2.5-3米一般每个池面积不大于25平方米一般不小于0.5米一般取0.4-0.5米11、曝气池正常运行需维持的DO值（mg/L）Ct2.512、标态下需氧量计算161.1613、风机总供风量（m3/d）Q＝Oc/（0.28*ε）2778.6414、气水比77.18数据校对15、有机污泥负荷kgBOD/kgMLVSS.d 0.2216、去除单位BOD 需空气量50.1517常规计算数据空气量( 氧利用率分别为5%和10%)3955.851977.9218、常规去除单位BOD需空气量71.4035.70Oc＝O 2*Cs 20/（α*1.024^(T-20)*（β*ρ*P*Cs （T）-Ct））a bkgO2/kgBOD kgO2/kgMLSS·d生活污水0.42～0.530.188～0.11kgO2/kgMLSS·d (b)漂染废水0.5～0.60.07印染废水0.320.10制浆造纸0.380.09石油化工0.750.16Pa＝0.10110-20%20℃25℃30℃一般取3-6米一般取2-6小时，BOD小于500时，可选1.0-3.0方米9.178.407.60 2-3.5一般取10-20。

生物接触氧化法设计参数：生物接触氧化法又称浸没式曝气池，它是一种兼有活性污泥法和生物膜法特点的废水处理构筑物。

在曝气池中填充填料，使填料表面长满生物膜，当废水流经填料层时，废水在曝气条件下和生物膜接触，使废水中有机物氧化分解而得到净化。

生物接触氧化池具有如下特征：1、目前所使用的填料多是蜂窝式或列管式填料以及软性填料，上下贯通，废水流动的水利条件好，能很好地向固着在填料上的生物膜供应营养及氧。

生物膜的生物相很丰富，除细菌外，还有球衣菌类的丝状菌、多种种属的原生动物和后生动物，形成一个稳定的生态系。

2、填料表面全为生物膜所布满，具有很高的生物量，据实验资料，每平方米填料表面上的生物膜可达125g，相当于MLSS13g/L，有利于提高净化效率。

3、生物接触氧化法对冲击负荷有较强的适应能力，污泥生成量少，无污泥膨胀的危害，无需污泥回流，易于维护管理。

4、生物接触氧化法的主要缺点是填料易于堵塞，布气、布水不均匀。

填料是生物膜的载体，是接触氧化池的核心部位，直接影响生物接触氧化处理的效率。

对填料的要求是：有一定的生物附着力，比表面极大；空隙率高；水流阻力小；强度高；化学和生物稳定性强；不溶出有害物质，不导致产生二次污染，形状规则，尺寸均一，在填料间能形成均一的流速；便于运输和安装。

目前在我国使用的填料有硬、软两种类型。

硬填料主要制成蜂窝状，简称蜂窝填料，所用材料有聚氯乙烯塑料、聚丙烯塑料、环氧玻璃钢和环氧纸蜂窝等。

软填料是近几年出现的新型填料，一般用尼龙、维纶、填料涤纶、晴纶等化学纤维编结成束，成绳状连接，因此又称为纤维填料。

特点：质轻、高强，物理和化学性能稳定；纤维束呈立体结构，比表面积大，生物膜附着能力强，污水与生物膜接触效率高；纤维束随水漂动，不宜为生物膜所堵塞。

纤维填料近年来已广泛用于化纤、印染、绢纺等工业废水处理中，实践证明，他特别适宜用于有机物浓度较高的污水处理。

生物接触氧化池从水流状态可分为分流式和直流式，分流式主要特征：废水在单独的格内充氧，进行激烈的曝气和氧的转移过程；而在填充填料的另一格中，废水缓慢地流经填料与生物膜接触，有利于生物的生长繁殖；废水反复地经过充氧、接触二个过程，进行循环，因此水中的氧是充足的。
