碎石试验记录(行标)+含水率

碎石或卵石含水率检验细则
一、依据标准：《普通混凝土用砂、石质量及检验方法标准》（JGJ 52－2006）。

二、仪器设备：1、烘箱能使温度控制在105±5℃；
2、天平称量5kg，感量5g；
3、容器如浅盘等。

三、试样制备：参照《碎石或卵石取样及试样准备方法》（JFSY/C-21-2012），取所需的最小取样数量，分成两份备用。

四、试验步骤：1、将试样置于干净的容器中，称取试样和容器的共重（m1），并在（105±5）℃的烘箱中烘干至恒重；2、取出试样，冷却后称取试样与容器的共重（m2）；3、称量干净容器重量（m3）。

五、试验结果计算：
含水率Wwa应按下式计划处（精确至0.1％）；
Wwa=( m1－m2 )／（m2－m3）×100（％）
式中：m1――烘干前试样与容器共重（g）；
m2――烘干后试样与容器共量（g）；
m3――容器重量（g）。

以两次试结果的算术平均值作为测定值。

六、碎石或卵石的含水率简易测定法可采用“炒干法”。

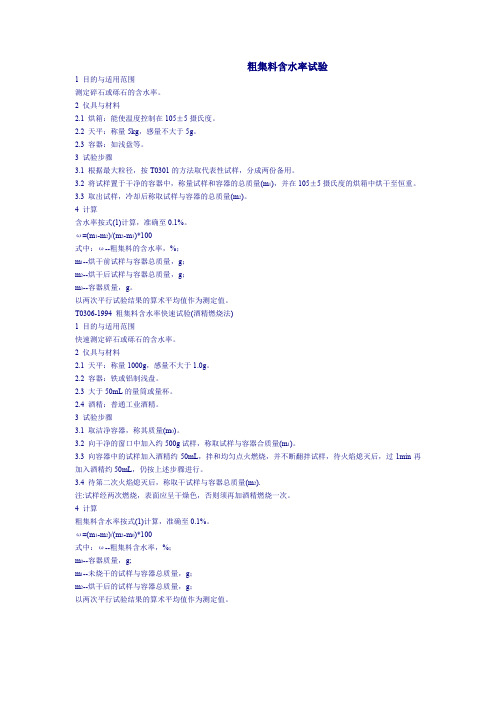

粗集料含水率试验1 目的与适用范围测定碎石或砾石的含水率。

2 仪具与材料2.1 烘箱：能使温度控制在105±5摄氏度。

2.2 天平：称量5kg，感量不大于5g。

2.3 容器：如浅盘等。

3 试验步骤3.1 根据最大粒径，按T0301的方法取代表性试样，分成两份备用。

3.2 将试样置于干净的容器中，称量试样和容器的总质量(m1)，并在105±5摄氏度的烘箱中烘干至恒重。

3.3 取出试样，冷却后称取试样与容器的总质量(m2)。

4 计算含水率按式(1)计算，准确至0.1%。

ω=(m1-m2)/(m2-m3)*100式中：ω--粗集料的含水率，%；m1--烘干前试样与容器总质量，g；m2--烘干后试样与容器总质量，g；m3--容器质量，g。

以两次平行试验结果的算术平均值作为测定值。

T0306-1994 粗集料含水率快速试验(酒精燃烧法)1 目的与适用范围快速测定碎石或砾石的含水率。

2 仪具与材料2.1 天平：称量1000g，感量不大于1.0g。

2.2 容器：铁或铝制浅盘。

2.3 大于50mL的量筒或量杯。

2.4 酒精：普通工业酒精。

3 试验步骤3.1 取洁净容器，称其质量(m0)。

3.2 向干净的窗口中加入约500g试样，称取试样与容器合质量(m1)。

3.3 向容器中的试样加入酒精约50mL，拌和均匀点火燃烧，并不断翻拌试样，待火焰熄灭后，过1min再加入酒精约50mL，仍按上述步骤进行。

3.4 待第二次火焰熄灭后，称取干试样与容器总质量(m2).注:试样经两次燃烧，表面应呈干燥色，否则须再加酒精燃烧一次。

4 计算粗集料含水率按式(1)计算，准确至0.1%。

ω=(m1-m2)/(m2-m0)*100式中：ω--粗集料含水率，%；m0--容器质量，g;m1--未烧干的试样与容器总质量，g；m2--烘干后的试样与容器总质量，g；以两次平行试验结果的算术平均值作为测定值。

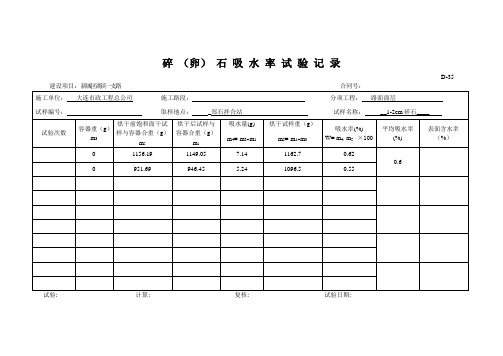

T0307-1994粗集料吸水率及表面含水率试验1 目的与适用范围测定碎石或砾石的吸水率，即测定以烘干质量为基准的饱和面干状态含水率。

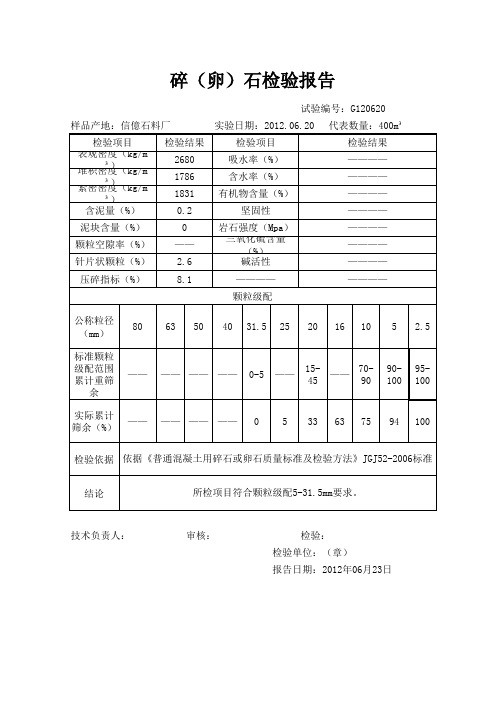

碎石检验报告范文一、引言碎石是指用机械方法从石料中碾碎得到的颗粒状物质，常用于建筑、铺路等工程中。

本次检验旨在对厂生产的碎石进行物理、化学及机械性能测试，以确保其质量符合相关标准。

二、检验项目及方法1.粒度分析：采用干筛法进行粒度分析，通过筛网对碎石进行筛分，然后计算得到不同粒径的含量百分比。

2.含水率测试：采用干燥法测量碎石的含水率，先将样品称重，然后在恒温烘箱中干燥，最后再次称重，计算含水率。

3.堆积密度：采用水洗法测量碎石的堆积密度，将一定质量的碎石装入容器中，然后倒入水，测量水位变化来计算堆积密度。

4.强度测试：采用压缩试验仪测量碎石的抗压强度，将样品放入试验仪，以一定速度进行压缩试验，记录碎石在不同压力下的变形情况，计算抗压强度。

三、检验结果及分析1. 粒度分析结果：根据粒度分析测试数据，可以得到不同粒径的含量百分比。

该批次碎石的粒度分布良好，符合建筑用石头的要求。

其中，粒径在5-20mm的碎石占总质量的40%，粒径在20-40mm的碎石占总质量的50%，粒径大于40mm的碎石占总质量的10%。

2.含水率测试结果：根据含水率测试数据，该批次碎石的平均含水率为2.5%，低于标准要求的5%以下，符合要求。

3. 堆积密度测试结果：根据堆积密度测试数据，该批次碎石的平均堆积密度为1.6g/cm³，理论值为2.7g/cm³，存在一定偏差，需要进一步改进工艺。

但整体密度仍处于合理范围内。

4.强度测试结果：根据抗压强度测试数据，该批次碎石在不同压力下的变形情况良好，符合标准要求。

平均抗压强度为30MPa，超过标准规定的25MPa。

综上所述，该批次碎石的粒度分布良好，含水率低于标准要求，整体堆积密度合理，抗压强度符合标准要求。

然而，堆积密度存在一定偏差，建议该厂加强工艺改进，提高堆积密度的一致性。

四、结论本次检验结果表明，该厂生产的碎石质量符合相关标准要求，可以用于建筑、铺路等工程。
