差压变送器的投入过程

差压变送器的工作原理
差压变送器是一种测量流体或气体差压的设备，其工作原理如下：
1. 流体或气体进入差压变送器的两个连接口，并在连接口处形成差压。

2. 差压作用于连接口处的感应装置，感应装置通常由弹簧和膜片组成。

差压的变化会使膜片产生位移，而弹簧则会对膜片产生恢复力。

3. 位移的膜片连接到一个传感器装置上，传感器通常是由应变片或电容器组成。

当膜片位移时，传感器装置会相应地产生电信号。

4. 电信号由电路处理，转换为标准的电压、电流或数字信号输出。

5. 输出信号传输到控制系统或显示设备，供用户分析和判断。

整个过程中，差压变送器通过感应装置和传感器装置将流体或气体的差压转化为电信号输出。

这样通过测量差压的变化，我们可以获取到流体或气体的相关信息，如流量、压力等。

差压变送器广泛应用于化工、电力、石油、冶金等行业中的流体流量、压力等参数的测量和控制。

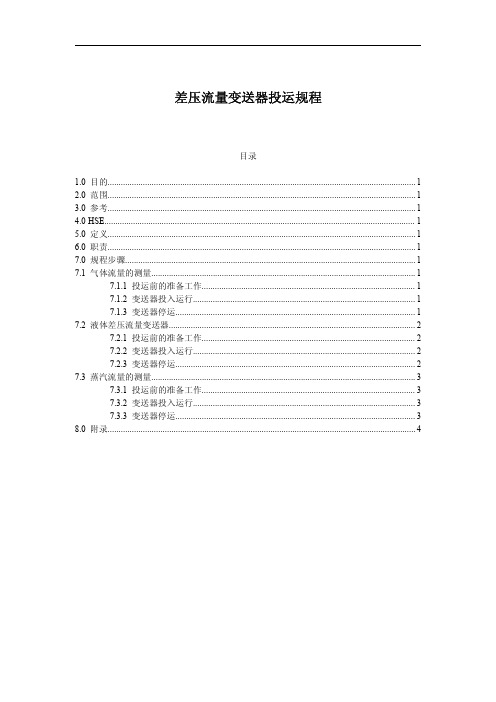

差压流量变送器投运规程目录1.0目的 (1)2.0范围 (1)3.0参考 (1)4.0HSE (1)5.0定义 (1)6.0职责 (1)7.0规程步骤 (1)7.1气体流量的测量 (1)7.1.1投运前的准备工作 (1)7.1.2变送器投入运行 (1)7.1.3变送器停运 (1)7.2液体差压流量变送器 (2)7.2.1投运前的准备工作 (2)7.2.2变送器投入运行 (2)7.2.3变送器停运 (2)7.3蒸汽流量的测量 (3)7.3.1投运前的准备工作 (3)7.3.2变送器投入运行 (3)7.3.3变送器停运 (3)8.0附录 (4)1.0目的拟定本规程的目的在于：通过定义赛科生产装置差压流量变送器的投运步骤，指导和约束仪表维护人员的行为方式；确保仪表的维护工作符合赛科标准、设计规范和工艺要求；同时为保证仪表投运安全，优化作业流程，编制检修计划提供参考和决策依据。

2.0范围本规程适用于差压流量变送器。

3.0参考本规程参考了以下文件：1.3051S instruction manual.3051S介绍手册。

4.0HSE在执行规程时，你若确认出未知的HSE风险，向你的直接主管进行汇报。

为了确保检修人员以及仪表设备本体的安全，在执行相关操作之前必须了解和参考以下的安全提示：1.无论是在安装、维护或者使用的时候都要考虑到环境状况对隔离膜的影响因素。

2.在有毒有害场所执行任务的人员，应事先了解相关的材料安全数据表。

3.此变送器在排放时必须注意操作规范，杜绝对操作者自身以及周围人员造成的任何伤害。

5.0定义6.0职责1.本规程概述了赛科生产装置差压流量变送器投运的基本要求，适用于生产部工程服务仪表维修车间、生产装置、第三方承包商仪表维护检修人员。

2.ES仪表工程师、主管和技术员应确保本规程在工作中得以贯彻和执行。

3.仪表维修人员应根据实际情况，就安全和技术上的任何疑问及时与其直接主管人进4.行沟通。

5.任务完毕后把完成的签过字的规程或检修记录返回给主管用于审核及归档。

• 差压变送器的迁移调整• 基本概述：1、在化工和炼油生产过程中，要对一些设备和容器的液位进行测量和控制。

其目的有两个：一是用来确定容器中介质的数量，二是了解液位是否在规定的范围内，以使生产正常地进行。

常用测液位的变送器有（内浮筒、外浮筒、浮球液位计、差压变送器、同位素（r 射线料位计）2、 差压变送器是利用容器内的液位变化时，由液柱高度产生的静压力液相应变化的原理工作的。

3、在实际测量测量中，当液位灌的液位为零时，差压变送器的输出不一定为零，这时候需要迁移，迁移的目的就是保证实际液位在为零时，输出也为零。

• ——零点调整和零点迁移的目的，是使变送器输出信号的下限值ymin 与测量信号的下限值xmin 相对应。

实现零点调整和零点迁移的方法，是在负反馈放大器的输入端加上一个零点调整信号z0。

当z0为负值时可实现正迁移；而当z0为正值时则可实现负迁移。

• 三、迁移的计算• 已知：h1=80cm , h2=150cm , h3=50cm , ρ1=0.5g/cm3 , ρ2=0.8g/cm3 , ρ3=1g/cm3 • 解：P+1=ρ1(h2—h １—h ３)g ＋ρ2h １g ＋ρ3h ３g• =500×（1.5—0.8—0.5）×9.807＋800×0.8×9.807＋1000×0.5×9.807•=12.16Kpa •P+2=ρ1（h2—h3）g+ρ3h3g=500（1.5—0.5）×9.807+1000×0.5×9.807=9.807Kpa •P-=ρ3h2g=1000×1.5×9.807=14.7105Kpa •PL=P+2—P-=9.807—14.7105=-4.9035Kpa • PH=P+1—P-=12.16—14.7105=-2.55Kpa y y min max min max y y min max•仪表的测量范围：（-5KPa～-3KPa）四、1151变送器灌隔离液：•1、关头道阀，打开头道阀隔离灌放空堵头丝堵，打开正负压阀，平衡阀和排污阀。

1、简述NOX测量装置取样清理时的保持方法。

答：取样清理前数据保持方法：1）按“ENTER”键；2）选第2项Calibration，按“ENTER”键；3）输入密码“111”，按“ENTER”键后数据即保持；数据保持的恢复方法：数据保持时，显示屏有“CU”报警。

清理完毕，恢复管路连接后要待数值稳定后再按MEAS键，即可消除报警，并恢复实时数据。

2、简述差压变送器的投入方法。

答：1）打开平衡门；2）打开高低压侧排污门，进行放气、排污；3）关闭高低压侧排污门；4）打开高压侧二次门；5）关闭平衡门；6）打开低压侧二次门；7）检查有无泄漏现象。

3、3051变送器校验时怎样调整零点和量程？答：找到变送器操作面板上的“ZERO”和“SPAN”按钮。

零点调整：向变送器高压侧加4mA点对应的压力。

观察变送器输出是否为4mA，否则按“ZERO”直到输出为4mA。

量程调整：向变送器高压侧加相当于20mA点对应的压力。

观察变送器输出是否为20mA，否则按“SPAN”直到输出为20mA。

4、简述点火控制系统的组成。

答：点火控制系统由点火推进器、油枪、油角阀、吹扫阀、点火控制柜等组成。

5、油枪不打火的原因及处理方法是什么？答：1）油枪喷油嘴堵。

可清理油枪喷油嘴。

2）点火抢未在油雾化区。

可调整点火枪头的位置。

6、四管泄漏测量装置的工作原理是是什么？答：锅炉运行时，燃料燃烧、烟气流动、灰粒撞击金属表面、炉墙振动、吹灰器投入等因素，都会在锅炉内产生较强的噪声信号。

锅炉运行时，其承压受热面内部介质（水或蒸汽）的压力较高，通常大于10Mpa。

当受热面产生裂纹或孔洞时，高温高压介质冲出缝隙时可产生噪声信号。

该信号痛过声导管的传导，使传感器接收到噪声信号，并将其处理成4～20mA信号，输入计算机进行数据分析处理。

7、热电阻测点的外观应符合什么要求？答：1）保护套管不应有弯曲、压扁、裂纹、沙眼、磨损和明显腐蚀等缺陷，固定螺丝应光洁完整。

一、实验目的1、通过实验，熟悉Ⅲ型差压变送器的具体结构，进一步明确各部件的作用，巩固和加深对Ⅲ型差压变送器的工作原理及整机特性的理解；2、掌握Ⅲ型差压变送器零点、量程的调整方法，零点迁移方法和精度测试方法；3、了解Ⅲ型差压变送器的安装及使用方法。

二、实验装置及校验线路（一）实验所需仪器设备序号名称数量精度说明1、Ⅲ差压变送器1 台0.5级2、压力校验台1 台（自做）3、标准电流表1 块0.05级4、数字电压表1 块0.05级5、直流稳压电源1 台1.0级6、标准电阻箱2 个0.02级（二）实验装置连接图三、实验指导（一）预备知识1、DDZ—Ⅲ型差压变送器的主要技术指标型号：DBC-312基本误差：≤±0.5%测量范围：0～6kpa～60kpa变差：≤0.5%输出电流：4～20mA DC静压误差：≤±3%负载能力：250～350Ω工作压力：6.4MPa工作电源：24（1±5%）V DC2、实验注意事项（1）接线时，要注意电源极性。

在完成接线后，应检查接线是否正确，气路有无泄漏，并请指导教师确认无误后，方能通电。

（2）没通电，不加压；先卸压，再断电。

（3）进行量程调整时，应注意量程调整端正极上的跨接片位置是否合适。

（4）小心操作，切勿生扳硬拧，严防损坏仪表。

不能把静压螺钉当作调零螺钉，静压调整螺钉不允许随便转动，以免产生静压误差。

（5）一般仪表应通电预热15分钟后再进行校验。

（6）在实际应用中，下列情况应对差压变送器进行零点迁移。

①差压计的安装位置与取压点不在一个水平位置上；②为了解决介质对导压管线的腐蚀、堵塞等问题，而采用法兰式差压变送器或在导压管中充满隔离液的差压变送器。

另外为了正确选择变送器量程大小，提高变送器的测量灵敏度和精度，还常常需要对变送器的量程进行压缩。

但要注意：零点迁移或改量程后，其测量范围不应小于该仪表所规定的最小量程；测量范围的上限值不能超过该表所规定的量程上限值。

仪表工考试：仪表维修工高级必看题库知识点1、问答题热电阻TE-40001测温度，当热电阻断路时，DCS显示会出现什么情况？正确答案：热电阻断路时，DCS显示会保持断路前的温度值，但在此面板上回出现ERR的报警（江南博哥）。

2、问答题复称机可以进行那些统计？正确答案：超重包数、合格包数、差重包数、金属物质包数、总包数的设定。

3、问答题简述信号联锁系统在生产中的作用正确答案：在工业生产中，信号联锁是用来自动监视，并实现自动操作的一个重要措施.当工艺设备中的某些工艺参数超限或运行可能发生故障时，人为或自动地改变操作条件，使生产过程处于安全状态.4、问答题怎样检查一甲装置现场差压变送器的零位？正确答案：关闭正、负取压阀，打开平衡阀，可观察变送器的零点是否正确。

5、问答题调节阀按调节形式可分为哪几种？正确答案：可分为调节型、切断型、调节切断型。

6、问答题新区喷射水泵P2UA/212A联动条件有哪些？正确答案：压力PISL201AAPISL201AB、PISL201AC三取二，泵状态7、问答题指示回路由那些仪表组成？正确答案：由变送器，本安栅，DCSL输入卡件，DCS显示组成。

8、填空题当需要测量腐蚀、导电或带固体微粒的流量时，可选用O.正确答案：电磁流量计9、问答题常用的温标有几种？正确答案：常用的温标有：摄氏温标°C、华氏温标0F、凯氏温标。

10、问答题浮筒式液位计测量液位的工作原理是什么？正确答案：工作原理是基于阿基米德原理。

11、问答题新区甲醇装置FIC62009调节回路是采用闭环自动控制，请问什么叫闭环自动控制？正确答案：闭环自动控制是指控制器与被控对象之间既有顺向控制又有反向联系的自动控制，该回路是一个防喘振自动控制回路。

12、单选电磁流量计选型时，可不考虑O的影响。

A.介质的导电率B.流体的流速C.介质的温度、压力D.介质的密度正确答案：D13、单选型号为（）的电缆为带屏蔽的控制电缆。

题库1.测量液体压力时，取压点应在（管道下部），测量气体压力时，取压点应在（管道上方）。

2.热电势的大小与组成热电偶的（材料）及（两端温度）有关，与热偶丝的（粗细和长短）无关。

3.压力变送器的“零点迁移”就是。

把变送器零点所对应的被测参数值由零迁移到某一个不为零的数值。

4.氧化锆氧量计输出的氧浓差电势不仅与氧化锆两侧气体中氧气含量有关，而且与有关。

所处温度5.热电厂中，锅炉汽包水位的测量，使用最广泛的是差压式水位计。

6.火力发电厂中原煤量的测量多采用电子皮带秤和轨道衡7.绝对压力小于当地大气压力的部分数值称为（真空）。

8.误差的分类有（系统误差）、（随机误差）、（粗大误差）。

9.仪表调校的主要内容(调零点）、（调量程）、（调线性)。

10.测量过程有三要素：一是（测量单位）、二是（测量方法）、三是（测量工具）。

11.在管道中安装孔板时,如果将方向装反指示会（变小）。

12.节流式流量计由（节流装置）、（压差信号管道）、（差压计）组成。

节流装置是仪表的（检测元件），其作用是将流体流量信号转变为相应的（压差信号），（压差信号管道）是信号的传输部件，（差压计）是仪表的显示部分。

13.三冲量包括汽包水位H、给水流量W和蒸汽流量D。

14.节流装置一般是由(节流元件),( 取压装置)和测量管三部分组成.15.节流孔板前的直管段一般要求（10）D孔板后的直管段一般要求（5）D。

16.热电偶的热电势是由（接触电势）和(温差电势)组成的.17.热电偶热电极材料的(均匀性)是衡量热电偶(质量)的重要指标之一.18.在热点偶测温回路中，只要显示仪表和连接导线两端温度相同，热点偶总电势值不会因它们的接入而改变。

这是根据（中间导体）定律而得出的结论。

19.热电偶产生热电势的条件是；（两热电极材料相异，两接点温度相异）。

20.铠装热电偶是把（热电偶丝）、（绝缘材料）和金属套管三者加工在一起的坚实缆状组合体。

21.在热电阻温度计中，R0和R100分别表示（0℃）和（100℃）时的电阻值。

压力、差压变送器操作规程1.范围本规程规定了压力、差压变送器的启停操作、日常维护、维修的基本内容。

本规程适用于西部矿业股份有限公司锌业公司十万吨锌工程。

合格的人员本操作规程中的合格人员是指✧熟悉定位器的安装，调试和操作，具有适当的熟练度；✧受过培训或具称职仪表维修工资质；✧根据公认的安全惯例，在注意保护设备方面受过培训。

2.仪表维护人员资质和职责2.1必须受过压力、差压变送器操作维护的培训，或具有熟练操作和现场维护压力、差压变送器经历。

2.2根据安全操作规程，在注意保护人身和设备安全方面受过培训。

2.3负责压力、差压变送器的投运、停运、调校、相关参数设置和维护。

2.4公司计控主管部门负责运行监督管理。

3．使用注意事项3.1 仪表安装安装位置不当可能造成安全事故或测量问题。

应安装在便于维护的地方，并按仪表安装的技术要求安装。

3.2 震动和冲击可能造成测量问题或对仪表造成损害，应尽量避免。

3.3 腐蚀性的或过热的介质不应与变送器直接接触。

3.4 防止固体颗粒或粘度很大的介质在引压管内沉积。

3.5 运行时应避免进行突然泄压或提压操作。

3.6 当吹扫导压管时，要避免通过变送器放空。

4. 运行维护4.1 日常与定期维护4.1.1 每周进行一次定期清扫，保持变送器及附件的清洁；4.1.2每周检查一次取压管线及阀门有无泄露现象，发现泄露及时处理；4.1.3 每月检查仪表零点，如有误差及时校正；4.1.4 按变送器校准周期进行校准；4.1.5 对须排污的变送器定期进行排污；4.1.6 对取源管线或测量元件有隔离液的变送器定期加灌隔离液；4.1.7 对易堵介质的导压管定期进行吹扫；4.2 对长期停运的变送器应关闭一次取压阀门。

4.3 变送器运行时，其壳体必须良好接地。

用于保护系统的变送器，应有预防断电、输出短路和开路的措施。

4.4 在低气温季节，应检查仪表取源管线的保温伴热是否良好，以免取源管线和测量元件被冻损坏。

差压变送器投入过程及原理差压变送器是一种用来测量流体压力差的仪器，它可以将差压信号转换为标准的电信号输出，以便于远程监控和数据采集。

差压变送器通常由传感器、放大器、电路板和输出端口组成。

差压变送器的投入过程可以分为以下几个步骤：1. 安装差压传感器：差压传感器是差压变送器的核心部件，它通常由两个测量压力的腔室和一个弹性膜片组成。

在投入过程中，首先需要将差压传感器正确地安装在流体管道中，使其与流体接触。

传感器的两个腔室分别与两个测量点相连，用来测量流体的压力差。

2. 连接电路板：差压传感器将测量到的压力差转换为电信号后，需要通过电路板进行放大和处理。

投入过程中，我们需要将传感器与电路板正确地连接起来，以确保信号的传输和处理正常进行。

3. 设置参数：投入差压变送器后，我们需要通过调节一些参数来适应具体的应用场景。

比如，根据流体的性质和工艺要求，我们可以设置量程范围、输出信号类型、灵敏度等参数，以确保测量结果的准确性和稳定性。

4. 连接输出端口：差压变送器的输出信号可以通过不同的方式进行传输，比如模拟信号输出、数字信号输出、无线传输等。

投入过程中，我们需要将输出端口与接收设备正确地连接起来，以便于监控和数据采集。

差压变送器的工作原理主要基于压力传感器的原理。

当流体通过差压传感器时，由于流体速度和管道横截面积的变化，会产生压力差。

差压传感器的腔室中的弹性膜片会受到这个压力差的作用而发生弯曲变形，进而改变电阻、电容或电感等信号特性。

这些变化被传感器转换为电信号后，经过放大和处理，最终输出为标准的电信号。

差压变送器在工业领域中有着广泛的应用。

比如，在石油化工、电力、冶金、水处理等行业中，差压变送器常用于测量流体的流量、液位、压力等参数。

通过实时监测这些参数，我们可以掌握工艺过程的状态，及时调整操作参数，提高生产效率和产品质量。

总结起来，差压变送器是一种能够将差压信号转换为电信号输出的仪器，它的投入过程包括安装传感器、连接电路板、设置参数和连接输出端口。

差压变送器投退步骤
嘿，朋友们！今天咱就来唠唠差压变送器投退的那些事儿。

你想想看啊，这差压变送器就好比是咱工业生产中的一个小机灵鬼，它得在合适的时候上场，不合适的时候退场，可不能乱来呀！
先说投用的时候吧。

就像咱要去参加一场重要的比赛，得先做好准备工作。

首先得检查一下它的外观，看看有没有啥磕磕碰碰的地方，这要是带着伤上场，那可不行！然后呢，再看看它的接线，得接得牢牢的，可不能松松垮垮的，不然关键时刻掉链子咋办？接着就是要把它的取压阀打开啦，就像是给它打开了通往舞台的大门。

这时候你得慢慢来，别一下子就猛地全开了，那可不行，得一点一点地开，就像给小宝贝喂饭一样，得温柔点。

等压力平衡了，咱就可以正式让它上岗啦！
这投用就像是让小火车慢慢启动，得稳稳当当的。

那退出呢，就好比小火车要进站啦。

先得把它和系统隔离开来，就像给小火车拉上刹车一样。

然后呢，慢慢地关闭取压阀，可不能太急了，不然压力突变会出问题的哟！等都关好啦，就可以让它安心休息啦。

你说这差压变送器投退是不是也挺有讲究的呀？就跟咱做事一样，得一步一步来，不能马虎。

要是投用的时候不仔细检查，万一出了问题，那可就麻烦大啦！就像你去比赛不做好准备，那不就等着输嘛！要是退出的时候太着急，那也不行，可能会对设备造成损害呢。

所以啊，朋友们，对待差压变送器投退可不能大意呀！咱得把它当成宝贝一样照顾好，让它好好为我们工作。

这可不是小事一桩哦，这关系到整个生产过程的顺利进行呢！咱可不能因为一点小疏忽就让它闹脾气呀！大家都记住了吗？一定要认真对待哟！
