下载文档原格式
单位：中铁十一局集团神大铁路扩能改造项目部
编制：复核：签收：年月日注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续
单位：中铁十一局神大铁路扩能改造项目部
编制：复核：签收：年月日注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续
单位：中铁十一局神大铁路扩能改造项目部
编制：复核：签收：年月日
注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续.
单位：中铁十一局神大铁路扩能改造项目部
编制：复核：签收：年月日注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续.。
三级技术交底记录表
记录号:
使用编号:
1
2
3
d、粘土和软岩段采用铁镐、风镐开挖。
中风化硬岩段，采用浅眼松动爆破，严格控制装药量。
孔四周边应钻减震孔，防止孔身岩体结构受损，出现安全隐患。
孔身周边应预留50cm采用风镐人工修整，挖孔施工过程中应经常用吊锤检查桩孔的平面位置及尺寸，洞身垂直度。
e.井孔挖到设计深度后，清理井底，做到无松碴、软土、杂物等。
（3）护壁
桩身一次挖孔深度控制在1m，护壁浇筑1m。
当岩性较好的硬质岩弱风化底端，地层φ＞55°时，护壁采用C15素混凝土进行加固；当地层φ＜55°时，护壁采用C15钢筋混凝土进行加固。
护壁厚度为20-30cm，钢筋大小为φ10，间距为25cm*25cm。
（4）桩身成型
桩孔挖至设计深度后，将井孔底清理干净，做到无松碴、软土、杂物。
质检员对桩孔进行自检，做好检查和记录已成桩孔的质量情况，核对地质情况，绘制锚固桩地质柱状图。
若实际地层情况与设计地质情况相符，报监理工程师验收。
（5）开挖的一般工艺要求
①锚固桩开挖要求隔孔开挖，严禁相邻锚固桩同时开挖。
②开挖时不必将孔壁修成光面，要使孔壁稍有凹凸不平。
③在挖孔过程中，每挖一节应检查桩孔尺寸，并用垂球吊检查平面位置。
直桩倾斜度不超过1%，孔的尺寸、孔深必须符合设计要求。
④挖孔时如有水渗入，应及时支护孔壁，防止水在孔壁浸泡流淌造成坍孔，渗水用水
4
5
6
7
8
9
10
11
编制：复核：审核：
12。

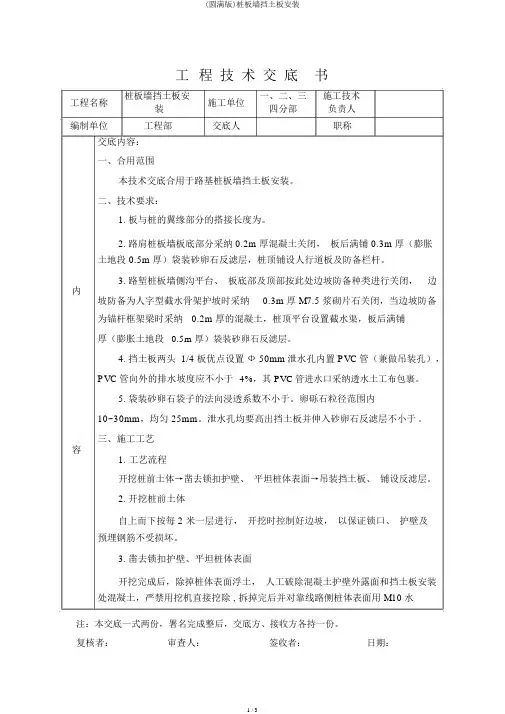

工程技术交底书工程名称桩板墙挡土板安施工单位一、二、三施工技术装四分部负责人编制单位工程部交底人职称交底内容：一、合用范围本技术交底合用于路基桩板墙挡土板安装。
二、技术要求：1.板与桩的翼缘部分的搭接长度为。
2.路肩桩板墙板底部分采纳 0.2m 厚混凝土关闭，板后满铺 0.3m 厚（膨胀土地段 0.5m 厚）袋装砂卵石反滤层，桩顶铺设人行道板及防备栏杆。
3.路堑桩板墙侧沟平台、板底部及顶部按此处边坡防备种类进行关闭，边内坡防备为人字型截水骨架护坡时采纳0.3m 厚 M7.5 浆砌片石关闭，当边坡防备为锚杆框架梁时采纳0.2m 厚的混凝土，桩顶平台设置截水渠，板后满铺厚（膨胀土地段0.5m 厚）袋装砂卵石反滤层。
4.挡土板两头 1/4 板优点设置Ф 50mm泄水孔内置 PVC管（兼做吊装孔），PVC管向外的排水坡度应不小于4%，其 PVC管进水口采纳透水土工布包裹。
5.袋装砂卵石袋子的法向浸透系数不小于。
卵砾石粒径范围内10~30mm，均匀 25mm。
泄水孔均要高出挡土板并伸入砂卵石反滤层不小于。
三、施工工艺容1. 工艺流程开挖桩前土体→凿去锁扣护壁、平坦桩体表面→吊装挡土板、铺设反滤层。
2.开挖桩前土体自上而下按每 2 米一层进行，开挖时控制好边坡，以保证锁口、护壁及预埋钢筋不受损坏。
3.凿去锁扣护壁、平坦桩体表面开挖完成后，除掉桩体表面浮土，人工破除混凝土护壁外露面和挡土板安装处混凝土，严禁用挖机直接挖除 , 拆掉完后并对靠线路侧桩体表面用 M10水注：本交底一式两份，署名完成整后，交底方、接收方各持一份。
复核者：审查人：签收者：日期：工程名称桩板墙挡土板安一、二、三施工技术装施工单位四分部负责人编制单位工程部交底人职称泥沙浆进行抹面修整。
4.吊装挡土板、铺设反滤层挡土板在预制场集中预制，用平板车拉至现场，采纳人工配合吊车进行安装，由吊车吊起人工进行就位指挥，吊装最一块挡土板时，板下要除掉废弛土体，并进行夯实，必需时换填碎石，采纳0.2m 厚 C20混凝土找平。
施工技术交底记录
交底单位吉图珲客专11工区分项分部桥梁施工交底内容桩板墙挡土板预制交底日期
四、施工注意事项及技术控制要点
1、钢筋加工采用集中加工，加工、绑扎时调直并保证不变形。
成品钢筋笼堆放应整齐，并放至雨水无法淋到的地方，用篷布覆盖，防止锈蚀。
2、施工采用C35混凝土现场集中预制。
3、挡土板预制，共分为5种型号，详见吉图珲路-157、吉图珲路-158（1）、吉图珲路-158（2）、吉图珲路-159（1）、吉图珲路-159（2）尺寸图。
4、成品应集中堆放，待养生14天后方可进行投入现场使用。
防止裂纹、掉角、蜂窝麻面现象，有质量缺陷的成品，严谨运至现场进行使用。
五.安全、质量、环保
1、施工区域应设警示标志，严禁非工作人员出入；
2、施工中应对钢筋加工设备进行定期检查、养护、维修；
3、养护期设专人进行看管，防火、防盗
4、现场施工用电严格按照项目部安质部要求进行，严谨乱拉乱接。
5.现场施工人员应服从安全及技术人员的管理，按规章制度进行施工。
六.附图
交底人姓名
项目总工时间
接收人
时间姓名姓名时间时间时间时间。
挡土板施工技术交底一、引言挡土板是土木工程中常见的一项工程，其作用是在需要进行挡土的区域设置有效的防护措施。
挡土板的施工技术交底是确保挡土板工程施工质量的重要环节，本文将针对挡土板施工技术交底的要点和注意事项进行详细讲解。
二、施工前准备工作1.设计图纸的审查在挡土板施工之前，施工方需仔细审查设计图纸，了解施工区域的具体情况，包括地质条件、水位、土壤的性质等。
只有充分了解施工区域的情况，才能制定合理的施工方案和技术要求。
2.材料准备挡土板施工所需的材料主要包括挡土板、背填土、防渗材料等。
施工方需要提前准备好这些材料，并进行质量检测，确保材料符合相关标准要求。
3.施工设备的准备挡土板施工过程中需要使用到的设备主要有挖掘机、泵车、打桩机等。
施工方需要提前准备好这些设备，并进行检测和维护，确保设备工作正常可靠。
三、施工过程1.地面准备工作在施工之前，需要对施工区域的地面进行整理和清理，确保地面平整、干净。
如果地面存在凹凸不平或者有大块石头等障碍物，需要将其清除干净。
2.挡土板的安装挡土板一般采用钢板或者混凝土预制板材，根据设计要求，将挡土板按照一定的间距垂直插入地面，直至达到设计要求的深度。
施工方需注意挡土板安装的垂直度和间距要求，使用测量工具进行检测和调整。
3.背填土的填充挡土板安装完成后，需要进行背填土的填充。
背填土必须经过合理的压实和排水处理，以保证挡土板的稳定性和防渗性。
在填充过程中，施工方需注意背填土的均匀分布和压实程度，以免出现空洞或者不稳定的情况。
4.防渗处理挡土板施工完成后，需要进行防渗处理。
根据设计要求，在挡土板后方进行防渗材料的施工，确保挡土板的防渗效果。
施工方需注意防渗材料的选择和施工工艺，确保防渗层的质量和密实性。
四、安全注意事项1.施工人员的安全挡土板施工需要施工人员高空作业和与大型设备作业接触，因此施工方必须确保施工人员的安全。
施工人员应接受必要的安全培训，佩戴好安全帽、安全带等防护用品，严禁酒后施工和疲劳施工。
桩板墙施工安全技术交底
一、引言
桩板墙是一种常用的支挡工程结构，其施工安全至关重要。
本文将对桩板墙施工中的安全技术进行交底，以确保施工过程中的安全性和质量。
二、施工前的准备工作
1. 工程准备阶段，必须编制详细的施工组织设计，并进行项目安全论证。
2. 根据施工图纸，确定桩板墙的施工方案，明确施工的方法和步骤。
3. 准备所需的施工材料和设备，并进行检查和验收。
确保施工材料的质量和设备的安全性。
4. 按照规定的程序组织力量进行施工前的安全交底工作，明确施工过程中的安全责任和应急措施。
三、施工过程中的安全技术措施
1. 桩基施工
a. 在开始桩基施工之前，应进行现场勘察，确保施工现场符合施工要求。
b. 钻孔机械在工作前，应检查机械设备的安全性能，确保操
作人员具备相关的技能和证书。
c. 检查土体的稳定性，采取相应的支护措施，确保施工人员的安全。
d. 严格控制钻孔的倾斜度和钻孔深度，避免发生事故。
2. 桩配筋和浇筑混凝土
a. 配筋工作应在桩基钻孔完成后立即进行，确保配筋的准确性和稳定性。
b. 在浇注混凝土前，应检查模板支撑系统的完整性和稳固性，避免模板倒塌事故。
c. 按照设计要求和施工规范进行混凝土的浇筑，并严格控制浇筑质量和时间，确保桩的强度和稳定性。
桩板墙预制技术交底-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
技术交底书
ZT1102JL13-05
单位：中铁十一局集团有限公司武九客专湖北段一标段项目经理部编号：DYSG-1-15-5-30
编制：复核：签收：年月日
注：①为了分清责任，编制（者）为第一交底人，复核（者）为第二交底人，签收（者）
为（技术交底的）接受者。
②“技术交底书”1式2份，1份作为施工依据，1份留存备查。
技术交底书
ZT1102JL13-05
单位：中铁十一局集团有限公司武九客专湖北段一标段项目经理部编号：DYSG-1-15-5-30
编制：复核：签收：年月日注：①为了分清责任，编制（者）为第一交底人，复核（者）为第二交底人，签收（者）
为（技术交底的）接受者。
②“技术交底书”1式2份，1份作为施工依据，1份留存备查。
技术交底书
ZT1102JL13-05
单位：中铁十一局集团有限公司武九客专湖北段一标段项目经理部编号：DYSG-1-15-5-30
编制：复核：签收：年月日注：①为了分清责任，编制（者）为第一交底人，复核（者）为第二交底人，签收（者）为（技术交底的）接受者。
②“技术交底书”1式2份，1份作为施工依据，1份留存备查。
