SAMS设备管理器使用在线HART

目录§1.HART协议智能变送器技术简介§2.兴业达HART协议智能变送器简介§3.基于PC的HART协议智能变送器管理系统§4.电路连接§5.用个人电脑管理HART协议智能变送器§6.用HART协议手操器管理HART协议智能变送器§7.现场调零与报警输出附录一、兴业达智能变送器HART协议命令一览表附录二：兴业达HART协议智能变送器性能参数本公司产品适用于下列产品的智能化设计：金属浮子流量计（配M7/M9指示器）1151电容式压力变送器温度变送器（Pt100,Cu50,各型号热电偶）称重式浮筒液位变送器91系列投入式压力变送器/深度液位计2390电动浮筒液位变送器电动内浮球液位变送器§1.HART协议智能变送器技术简介§1.1 工业自动化行业的大趋势---现场总线现场总线就是数字通讯一直延伸到现场仪表，使变送器、调节阀、记录仪、显示器、PLC及其它自动化设备等可通过一条总线进行双向多信息数字通讯，从而取代目前使用的4~20mA单变量单向模拟传输方式。

现场总线技术是在市场对现场仪表智能化以及全数字控制系统的需求驱动下产生的。

从技术的角度看，则是计算机技术、网络技术和控制技术发展的必然产物。

现场总线的关键标志是它能支持双向、多变量、总线式的全数字通信。

现场总线技术的出现，必将冲击现有过程控制系统的技术知识、设计方法、安装调试方法、人员培训以及产品市场的格局。

为了在这次变革中不至于被抛在后面，不同国家、不同厂商纷纷组成集团，发表各自的现场总线标准，以图率先占领市场。

比较主要的现场总线标准有Profitbus、CAN、Lonworks、SP50、ISPFIP和HART等，但由于受各自利益驱动和市场竞争，现场总线国际标准的制定进展缓慢。

§1.2 HART协议的发展虽然现场总线发展迅速，但由于4~20mA信号制的模拟设备还在大量使用中，因此从4~20mADC信号转变为现场总线全数字通讯并非一蹴而就，预计这一转变需要几十年时间。

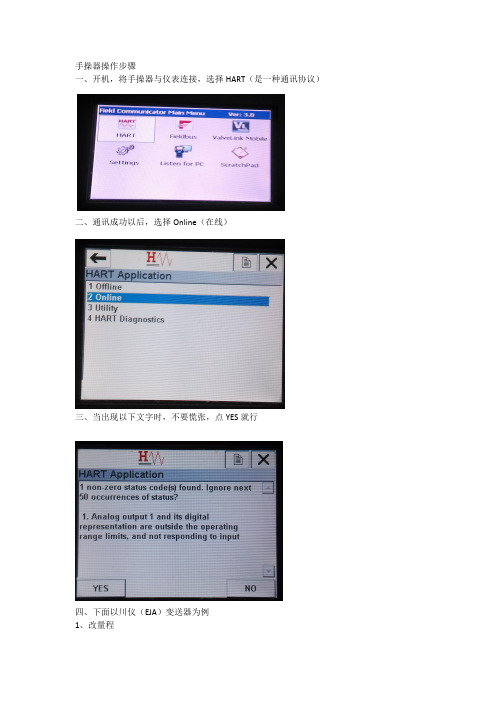

手操器操作步骤
一、开机，将手操器与仪表连接，选择HART（是一种通讯协议）
二、通讯成功以后，选择Online（在线）
三、当出现以下文字时，不要慌张，点YES就行
四、下面以川仪（EJA）变送器为例
1、改量程
2、改位号、改单位此画面内各项含义如下：
1、设备设置
2、当前压力值
3、当前输出电流值
4、量程下限
5、量程上限
在此项按回车或者按键盘
“4”或者按方向键
（下面我会用确认建来代替
以上内容）会出现下图
在此项按下确认键后更改最小值
在此项按下确认键后更改最大值
选择设备设置
项，会出现下图
画面
2、回路测试（打点）
1、过程变量（常已PV缩写
出现）
2、诊断/服务
3、基本设置
4、详细设置
5、浏览
选择基本设置，出现以下画面
常用此两项
1：更改位号
2：更改单位
更改
成功
后会
显示
已改
位号
按键返回上
一层，选择第2
项
出现以下画面，选第2项
3、调零点
1、测试设备
2、回路测试
3、标定、校正
给值，4~20ma信号，（4ma-0；8-25%，12ma-50%，16ma-75%，
20ma-100%），变送器及中控操作站会有相应的显示
打点完成后要选第4项结束，如果直接断开手操器与仪表连接，变送器就会一直显示最后一次给定的值。

所以必须得按步骤退出
返回后选第3项
变送器削减
调零点
注意事项：1、在更改完数据后要选“SEND”发送给变送器。

1、将仪表和HART转换器连接好Connect the instrument to the HART converter.详细接法参照《hart转换器与仪表接线说明V2》2、打开HART转换器的设置软件Open HART converter settings software3、选择正确的COM口，打开COM口Select the correct COM port, open the COM port表示串口打开成功Serial open success4、将HART转换器设置为透明传输模式Set the HART converter to a transparent transmission mode选择透明传输模式，点设置按钮进行设置Select the transparent mode, point button to set5、设置为单台模式Set to single mode6、进入透明模式软件界面Enter the transparent mode software interface点击按钮，读取仪表的设备信息，该信息成功表的后可点击Read 按钮读取仪表的数据。

Click the button to read the instrument information, the information of the success of the table after the click Read button to read the data.将仪表地址修改为1：Change the instrument address to 1选择1后，点Write按钮，修改成功会返回写入成功Select 1 after the point Write button, the success will be returned to the success of the successful说明：仪表默认地址为0，多台仪表组hart总线时，需要先把仪表地址设置为非0的值，一般为1-15，修改方式为上面的1-6个步骤，HART转换器工作在多台模式时，仪表的地址必须固定为1、2、3、4中的一个，并且地址不能重复。

SAMSON 3780说明书调节阀维护及操作规程DCS系统对调节阀的控制主要通过调节阀自身的电气阀门定位器完成。

我司生产线上的调节阀为德国SAMS ON调节阀，SAMSON调节阀采用智能数字阀门定位器（3780，HART协议数字通信），其控制精度高，运行稳定。

定位器的主要性能介绍如下：结构与工作原理HART电气定位器是为连接气动调节阀而设计的，它可确保阀杆位置（受控变量）与控制信号（参考变量）之间的对应关系。

它将控制装置 4至20mA的输出信号和调节调的行程相比较，并产生一个相应的压力信号作为输出变量。

为此，用户需要提供辅助气源压力1.4-6巴。

定位器辅助能源是由4到20mA参考变量信号提供。

定位器由一个感应，非接触或位移传感系统，一个由2／2-通开关阀组成的电控阀块以及一个电控单元组成。

电控单元包含两个用于处理控制算法及管理通讯的微控器.一旦实际阀门行程值（实际值）与参考变量（设定点）之间出现偏差，微控器就会产生一个二进制脉冲调制信号去控制两个 2／2通开关阀，且分别由一个指定的放大器来控制。

其中一个阀控制排气，另一个控制气源.气源阀（3）将供气（7气源压力1·46巴）送到执行器（填充）。

排气阀（将执行器排出空气流排放到大气中（排气）。

这些开关阀即可以有开关状态—一常开。

常闭—一也可产生可变宽度的单脉冲。

对于这两个受控＿阀门，阀林将会移动到与参考变连量相对应的位置。

如果没有系统偏差气源阀和排气阀都将关闭。

作为一个标准功能，定位器配有一个故障信息输出（根据DDN19Z34，NANUR标准的进制输出），用于向控制室发送故障信号。

成的激活位于定位器铰接盖上的写保护开关‘可防止设定被HART通讯修改。

作为对标准定位器型号的补充，有几个附加的选项用于扩展定位器功能。

带眼位开关的定位器为了在故障一安全电路中指示出阀门的最终位置，两个软件限位开关或两个接近开关被带强制排空功能的定位器一个控制定位器的6－24V电压信号，使得信压力施加到执行器。

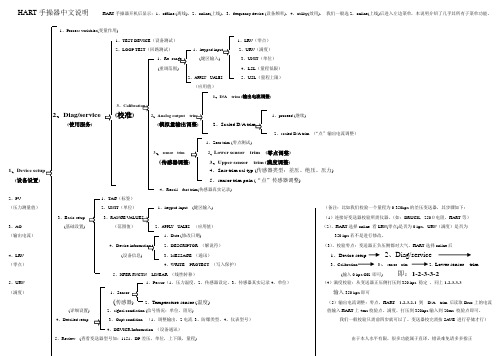

HART手操器中文说明HART手操器开机后显示：1、offline (离线)，2、online(上线)，3，frequency device (设备频率)，4、utility(效用)。

我们一般选2，online(上线)后进入左边菜单，本说明介绍了几乎其所有子菜单功能。

1、Process variables(变量作用)、TEST DEVICE（设备测试）1、LRV（零点）、LOOP TEST（回路测试）1、2、URV（满度）1、(键区输入) 3、UNIT（单位）(重调范围4、LSL（量程低限）APPLY 5、USL（量程上限）（应用值）1、D/A trim (输出电流调整)、Diag/service)Analog output 1、proceed (继续)(使用服务) (2、2、scaled D/A trim （“点”输出电流调整）1、Zero trim (零点测试)、sensor trim2、Lower sensor trim (零点调整)(传感器调整3、Upper sensor trim (满度调整)1、4、Snsr trim cal typ (传感器类型：差压、绝压、压力)(设备设置)5、sensor trim poin (“点”传感器调整)4、Recall fact trim(传感器真实记录)2、PV 、TAG（标签）（压力测量值）、UNIT（单位）1、keypad input (键区输入) （备注：比如我们校验一个量程为0-350kpa的差压变送器，其步骤如下：、Basic setup 3、RANGE V（1）连接好变送器校验所需仪器。

（如：DRUCK，250Ω电阻，HART等）3、AO (基础设置) （范围值）、APPLY UALES （应用值）（2）、HART选择online 看LRV(零点)是否为0 kpa，URV（满度）是否为（输出电流）1、Date (修改日期) 350 kpa若不是进行修改。

MAN 4275A00PN: 00275-8026-0001简体中文二零零四年九月HART®手操器Fisher-Rosemount TM编译：**************HART手操器操作手册注意事项：在使用该产品工作之前请通读了这本手册。

为了个人和系统安全, 以及最恰当的产品使用，确定在使用或修护前彻底地了解该产品。

如果有设备服务需要,请连络最近的产品代表。

Rosemount 和SMART FAMILY 是 Rosemount 公司的注册商标MINIGRABBER 是的Pomona Electronics一个商标。

HART是HART通信基础公司的一个注册的商标。

Fisher-Rosemount8301 Cameron 路Austin,TX 78754 美国技术支持: 1-800-833-8314或 (512)832-3774服务热线: 1-800-654-7768 Fisher-Rosemount TM Fisher- Rosemount 系统公司 2000.版权所有。

HART手操器.....................................1-1介绍.............................................1-1hart 手操器连接..................................1-2液晶显示 (LCD)...................................1-5动作键...........................................1-5ON/OFF 键........................................1-5上箭头键.........................................1-6下箭头键............................…….........1-6左箭头键和预设菜单键.............……………......1-6右箭头和选择键....................……….…......1-6热键.............................…..............1-6软件定义功能键................……………….......1-6字母键和 Shift 键................…………........1-8使用快速选择功能..................…………….....1-8使用 Shift 键输入数据...............……….......1-9开始了解HART手操器..........………………………...1-9软件图标...................………...............1-10学习菜单结构...............……………….........1-11回顾安装的装置..................…………........1-12主要菜单........................................1-12脱机菜单........................................1-13新配置(脱机)....................……………......1-14从空白的模板菜单...............………...........1-15已存档配置菜单(脱机)..............…………......1-17数据包内容菜单...................………….......1-17已存档配置菜单 (数据包内容)..………………….....1-18联机菜单..........................…............1-19频率配置菜单........................……........1-22公用程式菜单....................................1-22手操器配置菜单..................………………....1-22轮询菜单..............................……......1-23对比度菜单......................................1-24关闭时间菜单....................................1-24i忽略诊断菜单....................................1-25 删除配置菜单....................................1-25 系统信息菜单........................... . . . ...1-26 计算机接收菜单.........................….......1-26 储存位置菜单.......................... .. .......1-28 仿真菜单................................ .......1-28 储存被连接的设备配置..........…………………....1-29 使用热键.....................……...............1-30 自定义热键菜单 .................…………........1-31 在热键菜单增加选项...............…………….....1-31 删除热键菜单选项...........…………………….....1-33 HART 手操器和 2000 年问题........…………….....1-34 编辑日期.........................……...........1-34 HART手操器修护..................………………....1-35 HART 手操器校正...............………………......1-35 使用电池组.......................……...........1-35 更换碱性电池......................……………....1-36 可充电电池组....................………………....1-37 使用存储模块......................………........1-37 更换存储模块...................……………….....1-38 安装和删除数据包装 100........……………………..1-39 Fisher- Rosemount Hart手操器通用任务................…..…..……....2-1 介绍................................…….........2-1 上电联机..............................……….....2-1 Online Menu（联机菜单）.....................…....2-2 Device Setup（设备设定）..........................2-2 Primary Variable（测量值 PV)......................2-3 Analog Output（模拟输出 AO).......................2-3 Lower Range Value 量程下限 (LRV)..................2-3 Upper Range Value 量程上限 (URV)..................2-3 Device Setup Menu（设备设定菜单）...................2-4 Process Variables（过程变量）......................2-4 Process Variables（诊断/服务）....................2-4 Basic Setup（基本设定）..........................2-5 Detailed Setup（详细的设定）.......................2-5ii回顾.............................................2-6 快速键顺序...............................……....2-6菜单树..........................................3-1 介绍.............................................3-1 1151 压力变送器..................................3-2 3051C 压力变送器 (独创的)............….…….....3-3 9739 质量流量计......................…..........3-4附录A HART手操器信息.........................A-1 附录B 规格和订货信息…………………….……..B-1附录C CSA和FM本质安全认证………………………..C-1 附录D手操器故障处理…………………………….D-1 附录E 索引及解释…………………………………E-1iii例证列表序号名称页码1-1. HART 手操器 ................................1-1 1-2. 可充电镍铬电池联结面板 ...........…......1-21-3. 连接到变送器通讯终 ..............….........1-3 1-4. 回路中HART 手操器的连接 ............…......1-3 1-5. 用负载电阻连接 HART 手操器…………………….1-4 1-6. HART手操器字母键和Shift 键 ........….......1-8 1-7. 快速访问菜单 .....................…........1-8 1-8. 通电脱机或联机......................….....1-10 1-9. 菜单图标和相关键...........................1-10 1-10. 主要菜单...........................….....1-12 1-11. 脱机菜单树................................1-13 1-12. 脱机菜单..................................1-14 1-13. 从空白模板菜单............................1-15 1-14. 个人编辑菜单..............................1-15 1-15. 单元变量菜单..............................1-15 1-16. 保存菜单...........................……...1-16 1-17. 定位菜单..................................1-16 1-18. 配置保存菜单 (脱机) .....................1-17 1-19. 数据包内容菜单............................1-17 1-20. 配置保存菜单 (数据包) ......…......1-181-21. 联机菜单............................…....1-19 1-22. 通用联机菜单树.....................……...1-21 1-23. 频率设置菜单.......................….....1-22 1-24. 公用程序菜单........................…....1-22 1-25. 手操器设置菜单...................…….....1-22 1-26. 轮询菜单............................…....1-23 1-27. 对比度菜单..........................…....1-24 1-28. 关机时间菜单.........................…...1-24 1-29. 忽略诊断菜单.................……………...1-25iv1-30. 删除配置菜单 . ...........................1-25 1-31. 系统信息菜单.............………...........1-26 1-32. 计算机接收菜单… .........................1-26 1-33. 储存位置菜单................………........1-28 1-34. 热键标本菜单.................….....…....1-30 1-35. 热键配置菜单.. ........... .....…….......1-31 1-36. 增加热键选择项.. .... ........... ........1-32 1-37. 标记只读热键选择项… .......... ..........1-32 1-38. 热键菜单.. .......……………… . ........1-32 1-39. 变量显示设置选择项 ............. .. ......1-33 1-40.删除热键选择项 ........……………..… ....1-33 1-41. 日期菜单………….. .......................1-34 1-42. HART 手操器防爆检查…………….. .........1-35 1-43. 电池组拆卸 .....………...... .............1-36 1-44. 存储模块更换……………….. ........... ...1-38 1-45. 数据包装 100个安装和卸载……… ...... ....1-39 2-1. 联机菜单………………………….. ..... .......2-2 2-2. 设备设定菜单……. .... ......................2-4 2-3. 诊断和服务菜单…………………….. ..... .....2-4 2-4. 基本设定菜单………………….. ........ ..... .2-5 2-5. 快速键顺序样本………………… ..... .........2-6表列表序号名称页码1-1. 功能键标识..................................1-7 1-2. PC AMS 界面主要选择项......……………...........1-27vHART® 手操器概述 HART(Highway Addressable Remote Transducer 高速可寻址遥远的转换器)手操器(图 1-1)是手持式设备,提供了联接到所有的HART-相容基于微处理的仪器设备的通用通讯。

hart命令举例-回复Hart命令是一种通用的工具，用于在计算机上执行各种操作和任务。

无论是在Windows、Mac还是Linux系统中，Hart命令都可以用来管理文件、调试问题、配置系统设置等等。

本文将以"Hart命令举例"为主题，一步一步回答。

第一步：启动命令提示符或终端要使用Hart命令，首先需要打开命令提示符（Windows）或终端（Mac 和Linux）。

在Windows上，可以按下Win+R键，然后键入"cmd"并按下Enter键来打开命令提示符。

在Mac上，可以通过打开"应用程序"文件夹下的"实用工具"文件夹，并双击"终端"来打开终端。

第二步：熟悉基本命令在Hart命令中，有许多基本命令供我们使用。

以下是其中一些的示例：1. `cd`：切换目录cd Desktop此命令将使当前工作目录更改为桌面。

2. `dir`（Windows）或`ls`（Mac和Linux）：列出文件和目录dir这个命令将在命令提示符中列出当前目录下的所有文件和目录（在Windows上）。

3. `mkdir`：创建目录mkdir Documents这个命令将在当前目录下创建一个名为"Documents"的新目录。

4. `copy`（Windows）或`cp`（Mac和Linux）：复制文件copy myfile.txt mybackup.txt这个命令将复制当前目录中名为"myfile.txt"的文件，并将其命名为"mybackup.txt"。

5. `del`（Windows）或`rm`（Mac和Linux）：删除文件del myfile.txt这个命令将删除当前目录中名为"myfile.txt"的文件。

6. `ipconfig`（Windows）或`ifconfig`（Mac和Linux）：查看网络配置ipconfig这个命令将显示当前计算机的网络配置信息（在Windows上）。

设备管理系统软件SAMS软件使用手册文档标志符定义警告：标示有可能导致人身伤亡或设备损坏的信息。

WARNING: Indicates information that a potentially hazardous situation which， if not avoided， could result in serious injury or death.电击危险：标示有可能产生电击危险的信息。

Risk of electrical shock: Indicates information that Potential shock hazard where HAZARDOUS LIVE voltages greater than 30V RMS， 42.4V peak，or 60V DC may be accessible.防止静电：标示防止静电损坏设备的信息。

ESD HAZARD: Indicates information that Danger of an electro-static discharge to which equipment may be sensitive. Observe precautions for handling electrostatic sensitive devices注意：提醒需要特别注意的信息。

ATTENTION: Identifies information that requires special consideration.提示：标记对用户的建议或提示。

TIP：Identifies advice or hints for the user.目录1 软件概述 (1)1.1 SAMS系统结构 (1)1.1.1 与ECS-100系统配套使用时SAMS的系统结构 (2)1.1.2 与ECS-700系统配套使用时SAMS的系统结构 (3)1.1.3 SAMS接入 HART Multiplexer的系统结构 (3)1.2 软件运行环境 (4)1.3 软件结构 (5)1.4 SAMS使用步骤 (5)2 使用说明 (7)2.1 SAMS系统配置 (7)2.1.1 系统配置页 (8)2.1.2 通讯服务管理 (11)2.1.3 用户帐户页 (17)2.2 SAMS数据服务 (22)2.2.1 菜单栏介绍 (22)2.2.2 任务栏菜单介绍 (23)2.2.3 通讯服务状态说明 (23)2.3 SAMS设备管理软件 (25)2.3.1 主界面 (25)2.3.2 菜单栏介绍 (26)2.3.3 工具栏 (27)2.3.4 右键介绍 (27)2.3.5 功能使用说明 (29)2.4 SAMS企业管理平台 (63)2.4.1 主界面 (63)2.4.2 菜单栏介绍 (64)2.4.3 任务栏菜单介绍 (64)2.4.4 功能使用说明 (65)3 注意事项说明 (67)3.1 转换SAMS数据库 (67)3.2 字符输入规则说明 (69)3.2.1 数据服务器字符输入规则 (69)3.2.2 通讯服务字符输入规则 (69)3.2.3 用户名称字符输入规则 (69)3.3 工程应用规范 (69)4 资料版本说明 (71)设备管理系统软件1软件概述设备管理系统软件又称SAMS（SUPCON Asset Management System）软件，是浙江中控技术股份有限公司设备管理解决方案的软件部分。

附录B HART ®手操器的使用B．1 概述本手册的使用说明都假定用户已经熟悉HART手操器，并能执行下列任务：•打开HART手操器•浏览HART手操器菜单•与兼容HART协议的设备建立通讯•在HART手操器与兼容HART协议的设备间发送和接受组态信息。

•用第一个键输入信息B．2 连接HART®手操器你可以直接将HART手操器接到变送器的HART/mA端或HART网络上的一个点：与变送器通讯端的连接要直接将HART手操器接到变送器的通讯端：1．打开本质安全的接线腔的盖子。

注：HART手操器必须通过一个250-600Ω的电阻连接。

在连接时请加上电阻。

2．将HART手操器的导线接到变送器接线端1和2，见图B-1。

图B-1 接到通讯端电阻HART手操器与多点网络的连接HART手操器可以接到多点网络中的任一点，见图B-2。

注意：HART手操器必须通过一个250-600Ω的电阻连接。

在连接时请加上电阻。

图B-2 接到多点网络主设备变送器HART手操器电阻（若需要）B．3 本手册的约定在介绍所有的HART手操器操作步骤时都假定你是从联机菜单开始的。

当HART手操器位于联机菜单时，HART手操器的第一行会出现“Online”，见图B-3。

图B.3 HART手操器的联机菜单B．4 HART®手操器安全提示和注释用户必须响应出现在HART手操器上的安全提示信息（如警告）以及注释。

本手册不讨论在HART手操器上出现的安全提示和注释。

B．4 HART®手操器菜单树109页图B-4画出了1000和2000系列变送器的HART手操器菜单树。

图B.4 HART®手操器菜单树图B.4 HART®手操器菜单树（继续）。
