武汉市2016年元月调考物理试卷及答案

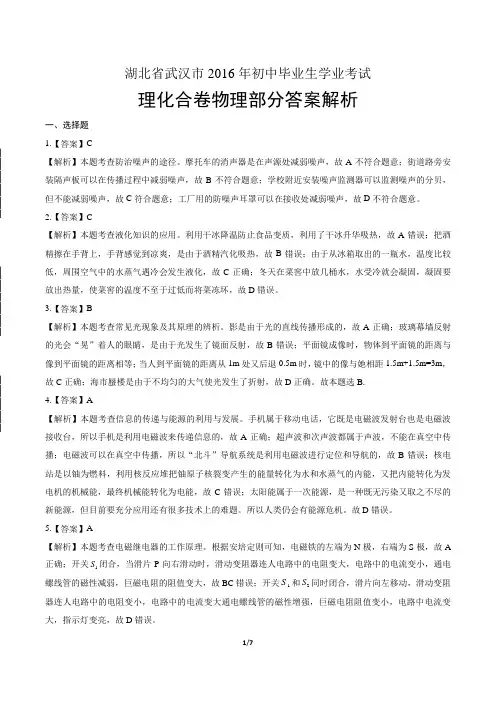

湖北省武汉市2016年初中毕业生学业考试理化合卷物理部分答案解析 一、选择题1.【答案】C【解析】本题考查防治噪声的途径。

摩托车的消声器是在声源处减弱噪声，故A 不符合题意；街道路旁安装隔声板可以在传播过程中减弱噪声，故B 不符合题意；学校附近安装噪声监测器可以监测噪声的分贝，但不能减弱噪声，故C 符合题意；工厂用的防噪声耳罩可以在接收处减弱噪声，故D 不符合题意。

2.【答案】C【解析】本题考查液化知识的应用。

利用干冰降温防止食品变质，利用了干冰升华吸热，故A 错误；把酒精擦在手背上，手背感觉到凉爽，是由于酒精汽化吸热，故B 错误；由于从冰箱取出的一瓶水，温度比较低，周围空气中的水蒸气遇冷会发生液化，故C 正确；冬天在菜窖中放几桶水，水受冷就会凝固，凝固要放出热量，使菜窖的温度不至于过低而将菜冻坏，故D 错误。

3.【答案】B【解析】本题考查常见光现象及其原理的辨析。

影是由于光的直线传播形成的，故A 正确；玻璃幕墙反射的光会“晃”着人的眼睛，是由于光发生了镜面反射，故B 错误；平面镜成像时，物体到平面镜的距离与像到平面镜的距离相等；当人到平面镜的距离从1m 处又后退0.5m 时，镜中的像与她相距1.5m+1.5m=3m ，故C 正确；海市蜃楼是由于不均匀的大气使光发生了折射，故D 正确。

故本题选B.4.【答案】A【解析】本题考查信息的传递与能源的利用与发展。

手机属于移动电话，它既是电磁波发射台也是电磁波接收台，所以手机是利用电磁波来传递信息的，故A 正确；超声波和次声波都属于声波，不能在真空中传播；电磁波可以在真空中传播，所以“北斗”导航系统是利用电磁波进行定位和导航的，故B 错误；核电站是以铀为燃料，利用核反应堆把铀原子核裂变产生的能量转化为水和水蒸气的内能，又把内能转化为发电机的机械能，最终机械能转化为电能，故C 错误；太阳能属于一次能源，是一种既无污染又取之不尽的新能源，但目前要充分应用还有很多技术上的难题。

武汉市2016年九年级元月调考物理试卷第I卷（选择题共60分）一、选择题（本题包括20小题，每小题只有一个选项符合题意。

每小题3分，共60分）9.如图所示是电著显微镜下的一些金原子。

下列有关金原子的说法正确的是（）A.人们也可以用肉眼和光学显微镜分辨出它们B.金是否处于固态可以从其原子的排列方式上进行推断C.这些金原子是保持静止不动的D.金原子之间有间隙，说明金原子间只有斥力正确答案B答案解析A、金原子的直径非常小，无法用肉眼或一般的显微镜观察其结构．此选项错误；B、金原子排列规则，间距较小，我们据此可以得到固态物质的宏观特征：有一定的形状和体积，不能流动．此选项正确；C、金原子时刻处于运动状态．此选项错误；D、金原子之间既有引力也有斥力．此选项错误．故选B．10.关于内能的变化，下列说法正确的是（）A.冬天用热水袋取暖，热水袋的内能逐渐增大B.云中形成的冰粒在下落过程中，不断对外界做功内能减小C.火箭从地面向上发射过程中，火箭外壳和大气摩擦后内能逐渐增大D.子弹击中一块木板后温度升高，子弹的内能增大，木板的内能减小正确答案C答案解析A、热水袋取暖是利用热传递，内能从热水袋转移到手上，热水袋的内能逐渐减小，故A错误；B、中形成的冰粒在下落中，一部分机械能转化为内能，温度渐渐升高变成了雨滴，其内能逐渐增大，故B错误；C、火箭从地面向上发射过程中，火箭外壳和大气摩擦后温度越来越高，其内能增大，故C正确；D、子弹击中一块木板后，子弹和木块的温度都升高，此时消耗了子弹机械能，转化为子弹和木块的内能，子弹和木板的内能都增大，故D错误．故选C．11.某同学用如图甲所示的实验装置比较不同物质的比热容。

用铁夹将温度传感器及分别盛有水和食用油的两个试管固定在铁架台上，温度传感器的探头部分与试管内的水和食用油良好接触，两只温度传感器通过数据采集线与计算机相连接。

在计算机上打开与此仪器配套的专用软件，点击“开始记录”，同时打开红外加热器开关，对盛有水和食用油的试管进行加热，在计算机上可以得到相应的实验图线,如图乙所示。

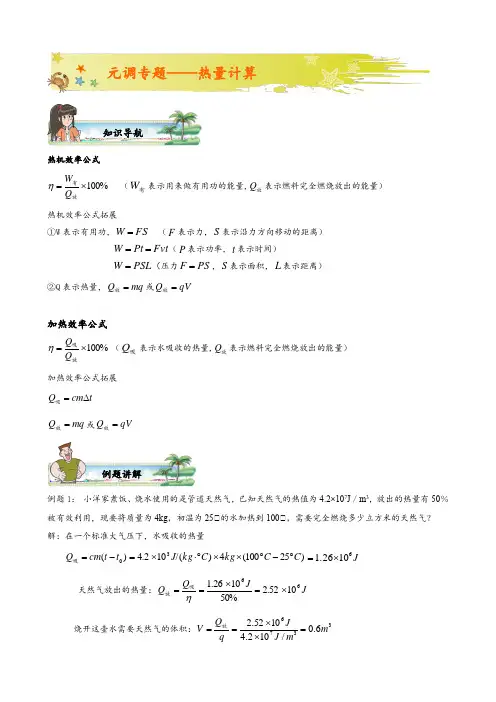

热机效率公式100%⨯=放有Q W η （有W 表示用来做有用功的能量,放Q 表示燃料完全燃烧放出的能量） 热机效率公式拓展①W 表示有用功，FS W = （F 表示力，S 表示沿力方向移动的距离）Fvt Pt W ==（P 表示功率，t 表示时间）PSL W =（压力PS F =，S 表示面积，L 表示距离）②Q 表示热量，mq Q =放或qV Q =放加热效率公式100%⨯=放吸Q Q η（吸Q 表示水吸收的热量,放Q 表示燃料完全燃烧放出的能量） 加热效率公式拓展t cm Q ∆=吸mq Q =放或qV Q =放例题1： 小洋家煮饭、烧水使用的是管道天然气，已知天然气的热值为4.2×107J ／m 3，放出的热量有50％被有效利用，现要将质量为4kg ，初温为25℃的水加热到100℃，需要完全燃烧多少立方米的天然气？ 解：在一个标准大气压下，水吸收的热量)(0t t cm Q -=吸)25100(4)(/104.23C C kg C kg J ︒-︒⨯⨯︒⋅⨯=J 6101.26⨯=天然气放出的热量：J J Q Q 66102.5250%101.26⨯=⨯==η吸放 烧开这壶水需要天然气的体积：33766.0/102.41052.2m mJ J q Q V =⨯⨯==放 元调专题——热量计算知识导航例题讲解（2014武汉元调）如图所示的四冲程汽油机工作示意图中，汽油机正在进行的是做功冲程。

若该汽油机的效率是20%，已知汽油的热值为4.6×107J/kg，则完全燃烧100 g汽油放出的热量可以转化为9.2×105J 的有用功。

在设计制造时，汽缸外有一个“水套”，利用水吸热降低汽缸温度，这是利用了水的比热容大的性质。

（2016武汉元调）下图是神舟十一号飞船搭乘长征二号FY11运载火箭发射升空时的壮观情景。

该火箭使用的燃料是偏二甲肼,若火箭中加入质量为2t的偏二甲肼,则燃料完全燃烧放出的热量是8.5×1010J。

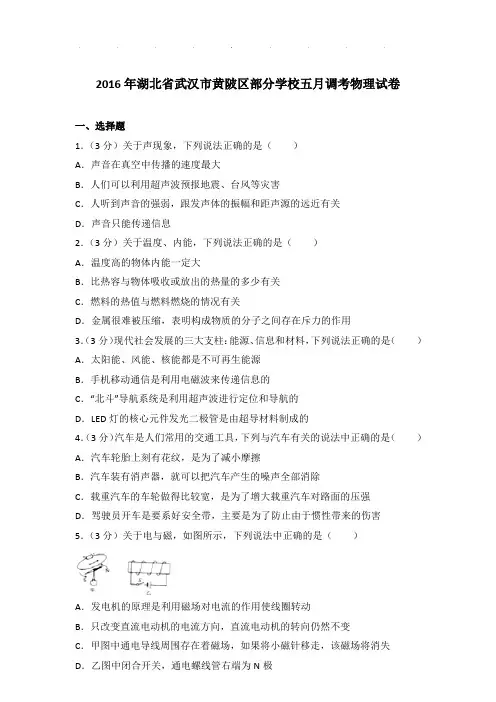

2016年湖北省武汉市黄陂区部分学校五月调考物理试卷一、选择题1．（3分）关于声现象，下列说法正确的是（）A．声音在真空中传播的速度最大B．人们可以利用超声波预报地震、台风等灾害C．人听到声音的强弱，跟发声体的振幅和距声源的远近有关D．声音只能传递信息2．（3分）关于温度、内能，下列说法正确的是（）A．温度高的物体内能一定大B．比热容与物体吸收或放出的热量的多少有关C．燃料的热值与燃料燃烧的情况有关D．金属很难被压缩，表明构成物质的分子之间存在斥力的作用3．（3分）现代社会发展的三大支柱：能源、信息和材料，下列说法正确的是（）A．太阳能、风能、核能都是不可再生能源B．手机移动通信是利用电磁波来传递信息的C．“北斗”导航系统是利用超声波进行定位和导航的D．LED灯的核心元件发光二极管是由超导材料制成的4．（3分）汽车是人们常用的交通工具，下列与汽车有关的说法中正确的是（）A．汽车轮胎上刻有花纹，是为了减小摩擦B．汽车装有消声器，就可以把汽车产生的噪声全部消除C．载重汽车的车轮做得比较宽，是为了增大载重汽车对路面的压强D．驾驶员开车是要系好安全带，主要是为了防止由于惯性带来的伤害5．（3分）关于电与磁，如图所示，下列说法中正确的是（）A．发电机的原理是利用磁场对电流的作用使线圈转动B．只改变直流电动机的电流方向，直流电动机的转向仍然不变C．甲图中通电导线周围存在着磁场，如果将小磁针移走，该磁场将消失D．乙图中闭合开关，通电螺线管右端为N极6．（3分）乒乓球的直径加大后，国际乒联又改变了制作乒乓球的材料，目的是提高乒乓球的比赛的观赏性，小柯认为乒乓球材料的改变，是为了减弱乒乓球的弹性，他用材料不同，其他条件相同的乒乓球设计了以下验证方案，其中最合理的是（）A．用不同的力将乒乓球抛向地面，比较落地后反弹的高度B．把乒乓球沿不同方向抛向地面，比较落地后反弹的高度C．把乒乓球从不同高度静止释放，比较落地后反弹的高度D．把乒乓球从同一高度静止释放，比较落地后反弹的高度7．（3分）下列物理图象中，反映物理量之间关系正确的是（）A．某晶体熔化前后曲线倾斜程度不同是因为该物质固态时比热容大于液态时比热容B．电流通过导体产生的热量与电流的关系C．铝块的质量与体积的关系D．汽车相对地面做匀速直线运动时路程与时间的关系8．（3分）如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是（）A．A中正电荷通过金属棒流向B，A金属箔的张角减小B．B中负电荷通过金属棒流向A，B金属箔的张角增大C．A中正电荷通过金属棒流向B，同时B中负电荷通过金属棒流向AD．金属棒中瞬间电流的方向从B流向A，B金属箔的张角增大9．（3分）如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为28cm时，在光屏上得到一个清晰缩小的实像．下列说法正确的是（）A．该凸透镜的焦距大于14cmB．只将凸透镜向左移的过程中，可以在光屏上得到清晰等大的像C．如将蜡烛和光屏互换，不改变其他器件，可以在光屏上得到清晰放大的像D．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜，这时照相机的原理10．（3分）如图所示，是某种汽车超载超重检测仪的原理图，电源电压保持不变，压力传感器的电阻会随着受到的压力的增加而减小，汽车开上踏板，质量显示表的指针就会显示出待测汽车的质量．下列关于测试仪的说法正确的是（）A．作用在B点的力为动力，图中的ABO是一个省力杠杆B．质量显示表是用电压表改装而成的C．质量显示表表盘上的刻度值越往右越大D．汽车质量越大，电路消耗的总功率越小11．（3分）萌超同学将定值电阻R1与滑动变阻器R2接入电源电压不变的电路中，如图所示．闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置过程中，电流表、电压表V1和V2示数变化量分别为△I、△U1、△U2．下列说法正确的是（）A．V1示数不变，V2示数变大B．V1示数变小，V1示数和电流表示数之比变小C．电流表示数变小，△U1和△I之比不变D．V2示数变大，△U1＞△U212．（3分）如图所示，R2=120Ω，小灯泡L标有“6V，3W”字样，滑动变阻器R1的最大电阻为80Ω．当S1、S2都断开时，调节滑动变阻器使小灯泡正常发光，这时滑动变阻器连入电路的阻值为16Ω．下列说法正确的是（）A．小灯泡的电阻为12ΩB．电压的示数为16VC．当开关S1、S2都闭合时，电路消耗的最小电功率约4.08WD．当开关S1、S2都闭合时，电路消耗的最小电功率约6.0W二、非选择题部分（本题共7小题，共60分）13．（3分）元宵节吃汤圆是我们中华民族的传统习俗，当将生汤圆放入有水的锅中时，由于浮力重力，汤圆就会沉入锅底；煮汤圆时汤圆内部会产生一些气泡及其他变化使其变大，就会浮起来；此时厨房会充满芝麻香味，这是分子的现象．14．（4分）（1）高空抛物现象被称为“悬在城市上空的痛”．据报道：一个30g 的鸡蛋从25楼抛下可使人当场死亡．是因为：鸡蛋的，重力势能与高度有关，下落过程，动能大，所以危险性大．（2）如图是高速公路上的交通标志，“100”表示．由标志图可知，同样的道路，不同车型，车的限速不同，这是因为相同速度行驶时，不同车型的，交管部门设定的最高行驶速度就不同．15．（3分）如图所示的家庭电路中，闭合开关后灯泡不亮，但保险丝完好，用试电笔检测A、B、C、D四点，发现氖管均发光，发生这一现象的原因可能是．在一些农村家庭和简易工棚里的电路，经常有这种现象，因为导线长度不够，需要把两根连接起来，而连接处往往更容易，这是因为．16．（3分）在探究“平面镜成像特点”的实验中，小明所在的小组的同学们选取一块薄平板玻璃、两根完全相同的蜡烛A和B、刻度尺、白纸、火柴等器材进行实验，如图甲所示．（1）小丽将蜡烛A竖直放在水平桌面的白纸上，点燃蜡烛A，她观察发现：平板玻璃中蜡烛A的像偏低且倾斜．你认为在图乙所示的1、2、3三幅图中，图是产生以上实验现象的原因．（2）实验器材调整正常后，若蜡烛A距平板玻璃10cm，则蜡烛B与蜡烛A相距才能与蜡烛A的像完全重合．（3）如图所示，小明把四个模型分别面对玻璃直立在桌面上，用于研究像与物左右位置的关系，最好选用；17．（5分）小华一家假期旅游时买了一件小金属挂饰（实心），小华想知道金属挂饰材料制成的，于是在学校实验室借了一些器材来测出它的密度．（1）她将天平放在水平桌面上，把游码轻轻地拨至标尺左端的零刻度线处，稳定时发现分度盘如图甲所示．要使横梁平衡，应将调．（2）将挂饰放在已调好的天平上测出其质量为21.2g．（3）她利用浮力的知识解决下面的问题，她的测量过程如下：①往烧杯中倒入适量的水，用调节好的天平测出烧杯和水的总质量为150g；②用细绳将挂饰栓好并浸没在水中（如图乙所示，挂饰不接触杯底，无水溢出），在右盘中加减砝码并移动游码，当天平平衡后，右盘中砝码和游码的位置如图乙所示，此时天平的读数为g，则挂饰的体积为cm3．（4）小芳计算出金属挂饰的密度为g/cm3；通过查密度表对照可知该金属挂饰可能是饰品．18．（6分）在“测定小灯泡的电功率”的实验中，选用如图1所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）．（1）为了能够顺利完成实验探究，下列两种规格的滑动变阻器应选用A．“15Ω 0.5A”的滑动变阻器B．“50Ω 0.5A”的滑动变阻器（2）用笔画线代替导线，将图1所示的实物电路连接完整．（3）闭合开关前，应将图1中所示的滑动变阻器的滑片滑到电阻最大处．（4）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是．（5）排除故障后，闭合开关，移动滑片，电压表的示数如图2所示，其读数是V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向端移动．（6）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图3所示）．实验中观察到：当小灯泡两端的电压低于0.5V时，小灯泡不发光，根据图象分析其原因是．19．（10分）某款家用蒸汽挂烫衣机（图甲）的工作原理简图如图乙所示，R1、R2为阻值相同的发热电阻，1、2、3、4为触点，S2为旋转开关，实现关、低档、高档的转换．水箱中一部分水通过进水阀门进入电热杯加热至沸腾，产生的水蒸气通过蒸汽软管从蒸汽喷头喷出，从而熨烫衣服．为了便于移动，它底部装有四个轮子，其一个大轮子与地面的接触面积为3cm2，一个小轮子与地面的接触面积为2.5cm2．蒸汽挂烫衣机部分参数如表．请解答：（1）用来制作蒸汽软管的材料应具有什么样的物理特点或性质？请写出两点①②（2）水箱上满水后如图时蒸汽挂烫衣机对地板的压强．（3）发热电阻R1的阻值．（4）在无热损失的情况下，将电热杯内0.25kg、20℃的水加热到100℃需要的最短时间是多少？2016年湖北省武汉市黄陂区部分学校五月调考物理试卷参考答案与试题解析一、选择题1．（3分）关于声现象，下列说法正确的是（）A．声音在真空中传播的速度最大B．人们可以利用超声波预报地震、台风等灾害C．人听到声音的强弱，跟发声体的振幅和距声源的远近有关D．声音只能传递信息【解答】解：A、声音的传播需要介质，声音不能在真空中传播，故A错误；B、人们可以利用次声波预报地震、台风等灾害，故B错误；C、人听到声音的强弱，跟发声体的振幅和距声源的远近有关，故C正确；D、声音可以传播信息和能量，故D错误．故选：C．2．（3分）关于温度、内能，下列说法正确的是（）A．温度高的物体内能一定大B．比热容与物体吸收或放出的热量的多少有关C．燃料的热值与燃料燃烧的情况有关D．金属很难被压缩，表明构成物质的分子之间存在斥力的作用【解答】解：A、在状态、质量不确定的情况下，温度高的物体内能不一定大，故A错误；B、比热容是物质本身具有的特性，决定于物质种类和状态，与物体吸收或放出热量多少没有关系，故B错误．C、热值是燃料本身的特性，决定于燃料的种类，与燃烧情况无关．故C错误；D、因为分子间存在斥力，阻止物体分子相互靠近，导致固体很难被压缩，故D 正确．故选D．3．（3分）现代社会发展的三大支柱：能源、信息和材料，下列说法正确的是（）A．太阳能、风能、核能都是不可再生能源B．手机移动通信是利用电磁波来传递信息的C．“北斗”导航系统是利用超声波进行定位和导航的D．LED灯的核心元件发光二极管是由超导材料制成的【解答】解：A、太阳能、风能是可再生能源，但是核能短时间内从自然界得不到补充，属于不可再生能源，故A错误；B、手机是利用电磁波来传递信息的，故B正确；C、超声波和次声波都属于声波，不能在真空中传播；电磁波可以在真空中传播．故“北斗”导航是利用电磁波进行定位和导航的，故C错误；D、LED灯的核心元件发光二极管是由半导体材料制成的，故D错误．故选B．4．（3分）汽车是人们常用的交通工具，下列与汽车有关的说法中正确的是（）A．汽车轮胎上刻有花纹，是为了减小摩擦B．汽车装有消声器，就可以把汽车产生的噪声全部消除C．载重汽车的车轮做得比较宽，是为了增大载重汽车对路面的压强D．驾驶员开车是要系好安全带，主要是为了防止由于惯性带来的伤害【解答】解：A、汽车轮胎表面凹凸不平的花纹，增加了接触面的粗糙程度，从而可以增大摩擦．故A错误；B、汽车装有消声器，可以在声源处减弱噪声，但不可以把汽车产生的噪声全部消除，故B错误；C、载重汽车的车轮做得比较宽，是增大了受力面积，减小了对地面的压强．故C错误．D、驾驶员开车是要系好安全带，主要是为了防止由于惯性带来的伤害，故D正确．故选D．5．（3分）关于电与磁，如图所示，下列说法中正确的是（）A．发电机的原理是利用磁场对电流的作用使线圈转动B．只改变直流电动机的电流方向，直流电动机的转向仍然不变C．甲图中通电导线周围存在着磁场，如果将小磁针移走，该磁场将消失D．乙图中闭合开关，通电螺线管右端为N极【解答】解：A、发电机的原理是电磁感应现象，故A错误；B、电动机是利用通电导线在磁场中受力的作用的原理工作的，所受力的方向与电流的方向和磁场的方向有关，故只改变直流电动机的电流方向，直流电动机的转向会改变，故B错误；C、甲图是奥斯特实验，说明通电导线周围存在着磁场，如果将小磁针移走，该磁场将不变，故C错误；D、据安培定则可知，乙图中闭合开关，通电螺线管右端为N极，故D正确；故选D．6．（3分）乒乓球的直径加大后，国际乒联又改变了制作乒乓球的材料，目的是提高乒乓球的比赛的观赏性，小柯认为乒乓球材料的改变，是为了减弱乒乓球的弹性，他用材料不同，其他条件相同的乒乓球设计了以下验证方案，其中最合理的是（）A．用不同的力将乒乓球抛向地面，比较落地后反弹的高度B．把乒乓球沿不同方向抛向地面，比较落地后反弹的高度C．把乒乓球从不同高度静止释放，比较落地后反弹的高度D．把乒乓球从同一高度静止释放，比较落地后反弹的高度【解答】解：A、把材料不同的乒乓球挪向地面，不能控制球的初速度相同，无法根据反弹后落地高度比较弹性大小，故A错误；B、把材料不同的乒乓球抛向地面，没有控制球的抛出速度相等，不能根据落地后反弹的高度判断弹性大小，故B错误；C、把材料不同的乒乓球在不同高度由静止释放，没有控制高度相等，故C错误；D、把材料不同的乒乓球在同一高度由静止释放，控制了球的初始高度相同，比较落地后反弹的高度，可以判断球的弹性大小，故D正确；故选D．7．（3分）下列物理图象中，反映物理量之间关系正确的是（）A．某晶体熔化前后曲线倾斜程度不同是因为该物质固态时比热容大于液态时比热容B．电流通过导体产生的热量与电流的关系C．铝块的质量与体积的关系D．汽车相对地面做匀速直线运动时路程与时间的关系【解答】解：A、比较图象中AB段和CD段可以看出，在时间相同时，AB段温度升高快，说明这种物质在固态时升温快，同时也表明固态时的比热容小于液态时的比热容．故A错误；B、电流通过导体产生的热量与电流的平方成正比，题干的图象是正比例函数，故B错误；C、根据公式ρ=可知，当密度一定时，物体的质量和体积成正比，因此该图象应当为正比例函数．故C正确；D、物体的速度一定，路程与时间是正比例关系，图象应当为正比例函数图象，而该图象表示汽车处于静止状态，故D错误．故选C．8．（3分）如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是（）A．A中正电荷通过金属棒流向B，A金属箔的张角减小B．B中负电荷通过金属棒流向A，B金属箔的张角增大C．A中正电荷通过金属棒流向B，同时B中负电荷通过金属棒流向AD．金属棒中瞬间电流的方向从B流向A，B金属箔的张角增大【解答】解：（1）A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，B上的部分负电荷会转移到A上，因此验电器B的金属箔由于带正电会张开；（2）电流的方向与负电荷定向移动的方向相反，因此电流方向是由A到B．故选B．9．（3分）如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为28cm时，在光屏上得到一个清晰缩小的实像．下列说法正确的是（）A．该凸透镜的焦距大于14cmB．只将凸透镜向左移的过程中，可以在光屏上得到清晰等大的像C．如将蜡烛和光屏互换，不改变其他器件，可以在光屏上得到清晰放大的像D．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜，这时照相机的原理【解答】解：A、观察图示可知在光屏上得到一个清晰缩小的实像，则u=28cm＞2f，解得f＜14cm，故A错误；B、只将凸透镜向左移，减小物距，增大像距，需要移动光屏才可以在光屏上得到清晰放大的像，故B错误；C、只将蜡烛和光屏互换，根据光路可逆可知，能在光屏上得到清晰放大的像，故C正确；D、蜡烛远离凸透镜时，物距变大，像距将变小，为了在光屏上得到清晰的像，应将光屏靠近凸透镜，故D错误．故选：C．10．（3分）如图所示，是某种汽车超载超重检测仪的原理图，电源电压保持不变，压力传感器的电阻会随着受到的压力的增加而减小，汽车开上踏板，质量显示表的指针就会显示出待测汽车的质量．下列关于测试仪的说法正确的是（）A．作用在B点的力为动力，图中的ABO是一个省力杠杆B．质量显示表是用电压表改装而成的C．质量显示表表盘上的刻度值越往右越大D．汽车质量越大，电路消耗的总功率越小【解答】解：A、由图可知，测量时，压力杠杆ABO的支点在0点，压力的力臂是OB，传感器的力臂是OA，OA＞OB，则此杠杆为费力杠杆，故A错误；B、由电路图可知，质量显示表串联在电路，应为电流表改装而成的，故B错误；C、根据杠杆的平衡条件F1L1=F2L2可知，力臂不变，汽车质量越大，压力传感器电阻受到的压力越大，电阻越小，由I=可知，质量显示表的示数越大，因此质量显示表的指针偏转角度会随着质量的增加而增大，故C正确；D、质量越大，压力传感器的电阻会越小，由P=可知，该电路消耗的功率越大，故D错误．故选C．11．（3分）萌超同学将定值电阻R1与滑动变阻器R2接入电源电压不变的电路中，如图所示．闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置过程中，电流表、电压表V1和V2示数变化量分别为△I、△U1、△U2．下列说法正确的是（）A．V1示数不变，V2示数变大B．V1示数变小，V1示数和电流表示数之比变小C．电流表示数变小，△U1和△I之比不变D．V2示数变大，△U1＞△U2【解答】解：A、在串联电路中，电阻具有分压作用．滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，根据串联电路用电器两端电压与其阻值成正比知，滑动变阻器两端电压增大，即电压表V2示数增大，而电源电压一定，所以电压表V1示数减小．此选项错误；B、由A知，电压表V1示数减小，但定值电阻阻值一定，所以V1示数和电流表示数之比﹣﹣定值电阻阻值不变．此选项错误；C、定值电阻阻值不变，滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，电路总电阻增大，电源电压一定，由欧姆定律知，电路电流减小，所以电流表示数减小．滑片在不同位置时，定值电阻两端电压变化量与通过的电流变化量之比为R1，而R1是定值电阻，所以不变．此选项正确；D、由A知，电压表V2示数增大，但电源电压一定，前后两种情况下定值电阻和滑动变阻器两端电压变化程度相同，即，△U1=△U2．此选项错误．故选C．12．（3分）如图所示，R2=120Ω，小灯泡L标有“6V，3W”字样，滑动变阻器R1的最大电阻为80Ω．当S1、S2都断开时，调节滑动变阻器使小灯泡正常发光，这时滑动变阻器连入电路的阻值为16Ω．下列说法正确的是（）A．小灯泡的电阻为12ΩB．电压的示数为16VC．当开关S1、S2都闭合时，电路消耗的最小电功率约4.08WD．当开关S1、S2都闭合时，电路消耗的最小电功率约6.0W【解答】解：（1）由P=可知，小灯泡正常发光的电阻：R L===12Ω；不正常发光时电阻不是12Ω，故A错；（2）当开关S1、S2都断开时，灯泡L与变阻器R1串联，电压表测电源的电压，因串联电路中各处的电流相等，且灯泡正常发光，所以，电路中的电流：I=I L===0.5A，由I=可得，灯泡的电阻：R L===12Ω，因串联电路中总电阻等于各分电阻之和，所以，电压表的示数：U=I（R L+R1）=0.5A ×（12Ω+16Ω）=14V；故B错误；（3）当开关S1、S2都闭合时，R1与R2并联，变阻器接入电路中的电阻最大时电路消耗的总功率最小，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻：R===48Ω，电路消耗的功率：P==≈4.08W，故C正确，D错误．故选C．二、非选择题部分（本题共7小题，共60分）13．（3分）元宵节吃汤圆是我们中华民族的传统习俗，当将生汤圆放入有水的锅中时，由于浮力小于重力，汤圆就会沉入锅底；煮汤圆时汤圆内部会产生一些气泡及其他变化使其体积变大，就会浮起来；此时厨房会充满芝麻香味，这是分子的扩散现象．【解答】解：生汤圆放入锅内水中，因为受到水的浮力小于自身重力，所以下沉；煮熟的汤圆因其内部受热膨胀，体积变大，所受浮力变大，当受到的浮力大于重力，汤圆上浮；由于分子在不停地做无规则运动，所以煮一会儿房间就会充满香味儿，这是分子的扩散现象．故答案为：小于；体积；扩散．14．（4分）（1）高空抛物现象被称为“悬在城市上空的痛”．据报道：一个30g 的鸡蛋从25楼抛下可使人当场死亡．是因为：鸡蛋的高度大，重力势能与高度有关，下落过程重力势能转化为动能，动能大，所以危险性大．（2）如图是高速公路上的交通标志，“100”表示小汽车最高车速不超过100km/h．由标志图可知，同样的道路，不同车型，车的限速不同，这是因为相同速度行驶时，不同车型的动能（质量，惯性）不同，交管部门设定的最高行驶速度就不同．【解答】解：（1）根据鸡蛋从楼上抛下来就可以砸破行人的头骨，可知高度越高，造成的后果越严重，说明高度越高鸡蛋具有的重力势能就越大，从而得出重力势能与高度有关；鸡蛋下落过程中，质量不变，高度减小，因此重力势能减小，同时速度增大，因此动能增加，增加的动能是由重力势能转化来的，即鸡蛋下落过程是将重力势能转化为动能；（2）高速公路上的交通标志，“100”表示小汽车最高车速不超过100km/h；在同样道路上不同车型的限制车速不同的原因是：大型车的质量大，以同样速度行驶，大型车的动能大，破坏力越强．故答案为：（1）高度大；重力势能转化为动能；（2）小汽车最高车速不超过100Km/h；动能（质量，惯性）不同．15．（3分）如图所示的家庭电路中，闭合开关后灯泡不亮，但保险丝完好，用试电笔检测A、B、C、D四点，发现氖管均发光，发生这一现象的原因可能是零线断了．在一些农村家庭和简易工棚里的电路，经常有这种现象，因为导线长度不够，需要把两根连接起来，而连接处往往更容易发热，这是因为连接处电阻大．。

2016年某某省某某市江岸区中考物理模拟试卷（1月）一、选择题1．关于温度、内能和热量，下列说法正确的是（）A．物体的内能越多，放热一定越多B．温度相同的物体，其内能一定相等C．物体的内能增加，一定要吸收热量D．晶体熔化时温度不变，其内能一定增加2．“可燃冰”作为新型能源，有巨大的开发潜力．同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，这表示“可燃冰”的（）A．热量很大 B．温度很高 C．热值很大 D．比热容很大3．如图甲所示，两个相同的容积分别装了质量相同的两种液体（食用油和水），用相同规格的电加热器分别加热，液体温度与加热时间关系如图乙所示，根据图线可知（）A．甲液体是食用油乙液体是水B．甲液体的比热容小于乙液体的比热容C．如果升高相同的温度，甲液体吸收的热量多D．加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量4．在烧杯中加入盐水，然后将连在电压表上的铜片和锌片潜入水中，这样就制成一个电池，其现象如图所示，则下列说法错误的是（）A．铜片是电池的正极C．盐水电池是将化学能转化为电能的D．该电池可以直接用来给2节手电筒供电5．物理老师在讲授“摩擦起电”一节时，请同学们用塑料梳子在头发上摩擦几下后试试能否吸引碎纸片，结果塑料梳子能够吸引碎纸片．如果以橡胶棒与毛皮摩擦作类比，这个现象说明（）A．摩擦时，只发生了正电荷的转移，使塑料梳子带了正B．摩擦时，头发上的电子向塑料梳子转移，使塑料梳子带了负电C．电摩擦时，同时发生了正、负电荷的转移，头发带负电，塑料梳子带正电D．摩擦时，同时发生了正、负电荷的转移，头发带正电，塑料梳子带负电6．飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作．另一部分为信号存储电路，可用等效电阻R2表示，用开关S2控制，能持续工作6年，如图所示，等效电路正确的是（）A．B．C．D．7．电现象中有四个同学们非常熟悉的实验：a、探究电流与电阻的关系；b、探究电流与电压的关系；c、伏安法测电阻；d、伏安法测功率．下列说法正确的是（）A．a实验可用小灯泡替代定值电阻B．b实验滑动变阻器的作用要控制电压不变C．c实验滑动变阻器的作用是多次测量求平均值来减小误差D．d实验不需要滑动变阻器8．在如图所示的电路中，电源电压保持不变．闭合开关，电路正常工作．过了一会儿，灯L熄灭，两只电表示数都变小，若电路中只有一处故障，且只发生在L和R上，当把L和R 位置互换后再闭合开关，则下列判断中正确的是（）A．只有一个电表指针发生偏转B．两只电表的指针都不发生偏转C．两只电表的指针都发生偏转D．可能只有一个电表指针发生偏转，也可能两个电表指针都发生偏转9．如图所示，多孔插座冒烟的主要原因是由于电路中（）A．总电量太大B．总电阻太大C．总电流太大D．总电压太高10．如图所示小明家中的部分电路，此时灯和电热壶均正常工作，下列说法正确的是（）A．由图可知，a是零线．b是火线B．若进户零线断路，则灯和电热壶均不工作，测电笔接C点时不发光C．若电热壶断路，则灯仍正常工作，测电笔接B，D两点时均发光D．若C，D两点间导线断路，则灯仍正常工作，电热壶不工作，把测电笔分别插入插座的左、右孔，氖管均能发光11．两个用电器并联起来接在电压不变的电源上，它们的功率分别为P1和P2，如果把它们串联起来仍接在同一电源上，则它们的总功率应是（）A．P1+P2 B．C．D．12．如图甲所示的电路中，R0为定值电阻，R1为滑动变阻器，图乙是滑动变阻器的电功率与电流关系的图象，下列说法正确的是（）A．当电路中的电流时0.5A时，R1接入电路的电阻为8ΩB．滑动变阻器的最大阻值时35ΩC．电源电压为18VD．定值电阻R0为10Ω二、非选择题13．某某在创建全国文明城市、公共场所禁止吸烟，因为吸烟者“吞云吐雾”时会波及周围人群，这是由于造成的，小雨和同学们积极参与，她们一起到街上用砂纸擦拭清除违章“小广告”时，感觉砂纸发热，其能的转化是，这是通过方式改变的．14．如图1所示，在一个配有活塞的厚玻璃筒中放一小团硝化棉，把活塞迅速压下去，观察到棉花点燃，这是因为压缩空气，使空气的内能；如图甲、乙所示图中汽油机的工作过程与这一实验过程中能量的转化是一致的．为了不让汽油机在工作时温度升得太高，设计制造时，汽缸外有一个水套，让汽缸被水包围着，这是通过的方式减少汽缸内能．用水来冷却汽缸是因为水的较大．15．如图所示，电源电压为6V，电压表量程为0～15V、R1=24Ω、R2为“100Ω、1.5安培”的滑动变阻器，电流表A1的量程为0～0.6A，A2的量程为0～3A，将滑动变阻器的滑片P向右移动，电压表V的示数（选填“变大”、“变小”或“不变”），电流表A2的示数（选填“变大”、“变小”或“不变”），R2连入电路的电阻不能小于Ω．16．某同学用如图所示的电路来测量滑动变阻器的功率，滑片P向左移动时，测得如数据：实验次数 1 2 3 4 5电压表示数U/V 8 6 5 4 2电流表示数I/A变阻器功率P/W（1）从实验数据来看，实验中电压表的示数与电流表示数之比（填“变大”、“变小”或“不变”）滑动变阻器的功率大小变化情况是．（2）电源的电压是V（3）当电流表的示数为0.5A时，滑动变阻器接入电路中的电阻值是Ω．17．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为4.5V），电流表、电压表和开关各一个，四个定值电阻（10Ω、15Ω、20Ω、30Ω），滑动变阻器一个，导线若干．（1）请用笔画线表示导线，在图（甲）中将实验电路图连接完整．（2）实验时，小红先在ab间接入10Ω电阻，移动滑片P至一位置，记录相应的电压、电流值；再改接15Ω的电阻，滑动变阻器的滑片P较上一次应靠近（选填“c”或“d”）端，才能完成数据的测量．（3）通过实验数据，得到如图（乙）所示导体的电流I 随电阻R变化的图象，由图象可得出结论：．（4）本实验需在ab间先后接入上述四个定值电阻，为完成整个实验，应该选最大阻值不小于Ω规格的滑动变阻器．（5）小雨重新设计了电路，保持电压表的示数为1.5V，得到了与图乙相同的数据，也完成了实验探究．小雨和小红的实验相比不同之处是：．18．在做“电流通过导体时产生的热量与什么因素有关”的实验时，小雨用如图甲、乙所示的实验装置分别接入同一电路中进行实验，其中A、B、C、D四个透明的容器中密封了等量的空气，橡胶管将密封空气盒和装有红色液体U形玻璃管相连．（1）实验中通过观察来比较电流通过电阻丝产生的热量的多少．（2）甲装置将两电阻丝串联的目的是，实验表明，在相同的情况下，电阻越大，这个电阻产生的热量越多，乙装置可以用来研究电流通过导体时产生的热量与的关系．（3）通电一段时间后，小雨发现乙装置与D容器相连的U形管中液面仍然是相平的，她用电压表分别测量C、D容器上两接线柱的电压，发现第一次电压表指针有较大的偏转，第二次较小，则装置出现该现象的原因可能是．（4）清除故障后，在实验的过程中，可以发现A、B、C、D四个透明的容器中，容器中空气温度上升较快．19．某型号电压力锅的额定电压为220V，如图是其工作原理简图．发热板是由主加热器R1和保压加热器R2组成，R1的额定功率为800W，R2的阻值为242Ω，接通电路，开关S自动与触点a、b闭合，开始加热，当锅内水温达到105摄氏度时，S自动与a、b断开，并与触点c接通，开始保压，此时锅内水温不变，且未沸腾，求：（1）电压力锅正常工作并且处于加热状态时，发热板加热的总电功率有多大？×103J/（kg•℃）（3）在保压状态下上，发热板正常工作30min消耗的电能有多少？2016年某某省某某市江岸区中考物理模拟试卷（1月）参考答案与试题解析一、选择题1．关于温度、内能和热量，下列说法正确的是（）A．物体的内能越多，放热一定越多B．温度相同的物体，其内能一定相等C．物体的内能增加，一定要吸收热量D．晶体熔化时温度不变，其内能一定增加【考点】温度、热量与内能的关系．【分析】（1）热量是在热传递过程中内能的改变量，前提是发生热传递；（2）内能的大小不但和物体的温度有关，还与物体的质量有关；（3）改变物体内能的方式有两种：做功和热传递；（4）晶体熔化时，吸收热量、内能增加，但温度不变．【解答】解：A、放热多少是指内能的改变多少，不是指物体内能的多少，故A错误；B、内能的大小不但和物体的温度有关，还与物体的质量有关，所以温度相同的物体，其内能不一定相等，故B错误；C、物体的内能增大，可能是外界对物体做功，也可能是吸收热量，故C错误；D、晶体在熔化过程中，吸收热量，内能增大，但是温度不变，故D正确．故选D．2．“可燃冰”作为新型能源，有巨大的开发潜力．同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，这表示“可燃冰”的（）A．热量很大 B．温度很高 C．热值很大 D．比热容很大【考点】燃料的热值．【分析】利用下列概念分析判断：（1）1kg某种燃料完全燃烧放出的热量，叫做这种燃料的热值；（2）热量指在热传递的过程中，传递内能的多少，热量是一个过程量；（3）1kg的某种物质温度升高或降低1℃，吸收或放出的热量叫这种物质的比热容；（4）物体的冷热程度叫温度．【解答】解：同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值大于煤气的热值，即“可燃冰”的热值很大．故选C．3．如图甲所示，两个相同的容积分别装了质量相同的两种液体（食用油和水），用相同规格的电加热器分别加热，液体温度与加热时间关系如图乙所示，根据图线可知（）A．甲液体是食用油乙液体是水B．甲液体的比热容小于乙液体的比热容C．如果升高相同的温度，甲液体吸收的热量多D．加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量【考点】探究比热容的实验．【分析】甲、乙两种液体在相同时间里吸收的热量相等，质量也相同．根据公式Q吸=cm△t，结合图象可以对每一个选项作出判断．【解答】解：（1）、由公式Q吸=cm△t变形得：c=，由图象可知，质量和吸收的热量都相同的甲、乙两种液体，甲液体升高的温度低，所以甲比乙液体的比热容大，甲是水，乙是水．故AB 错误；（2）甲与乙液体升高的温度相同，质量相同，甲比乙液体的比热容大．根据Q吸=cm△t可知，甲比乙液体吸收的热量多．故C正确；（3）由题意知，同一热源分别加热，加热相同的时间，甲与乙液体吸收的热量相同．故D 错误．故选C．4．在烧杯中加入盐水，然后将连在电压表上的铜片和锌片潜入水中，这样就制成一个电池，其现象如图所示，则下列说法错误的是（）A．铜片是电池的正极C．盐水电池是将化学能转化为电能的D．该电池可以直接用来给2节手电筒供电【考点】电源及其能量转化．【分析】（1）对于电压表和电流表的读数，要看清所选的量程和分度值；此题中，电压表量程为0～3V，对应的分度值为0.1V．（2）电压表的使用规则是：①并联在电路中；②正接线柱靠近电源的正极，负接线柱靠近电源的负极；③所测电压不能超过电压表的量程．【解答】解：A、根据电压表的使用规则：正接线柱靠近电源的正极，负接线柱靠近电源的负极；可判断出铜片是正极，故A正确；B、题中电压表所选量程为0～3V，对应的分度值为0.1V；根据指针所指位置可读出电压值为0.6V，故B正确；C、盐水电池对为供电时发生化学反应，将化学能转化为电能，故C正确；D、2节干电池的电压为3V，该手电筒的小灯泡额定电压约为3V，该电池的电压远远小于3V，不可以直接用来给2节手电筒供电，故D错误．故选D．5．物理老师在讲授“摩擦起电”一节时，请同学们用塑料梳子在头发上摩擦几下后试试能否吸引碎纸片，结果塑料梳子能够吸引碎纸片．如果以橡胶棒与毛皮摩擦作类比，这个现象说明（）A．摩擦时，只发生了正电荷的转移，使塑料梳子带了正B．摩擦时，头发上的电子向塑料梳子转移，使塑料梳子带了负电C．电摩擦时，同时发生了正、负电荷的转移，头发带负电，塑料梳子带正电D．摩擦时，同时发生了正、负电荷的转移，头发带正电，塑料梳子带负电【考点】摩擦起电．【分析】用丝绸摩擦过的玻璃棒带正电荷，用毛皮摩擦过的橡胶棒带负电荷．带电体能吸引轻小物体．【解答】解：当用毛皮摩擦橡胶棒时，毛皮上的电子转移到橡胶棒上，使橡胶棒有了多余的电子而带负电．同理，当用塑料梳子与头皮摩擦时，头发上的电子也转移到塑料梳子上，使塑料梳子带负电．故选B．6．飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作．另一部分为信号存储电路，可用等效电阻R2表示，用开关S2控制，能持续工作6年，如图所示，等效电路正确的是（）A．B．C．D．【考点】电路的基本连接方式．【分析】串联电路中各用电器相互影响，并联电路中各用电器可以单独工作、互不影响；串联电路中的开关控制整个电路；并联电路中，干路开关控制整个电路，支路开关只控制该支路上的用电器．【解答】解：根据题意可知，R1、R2可以单独工作，互不影响，因此它们为并联连接，并且它们都有相应的开关控制，故D选项的电路图符合题意．故选D．7．电现象中有四个同学们非常熟悉的实验：a、探究电流与电阻的关系；b、探究电流与电压的关系；c、伏安法测电阻；d、伏安法测功率．下列说法正确的是（）A．a实验可用小灯泡替代定值电阻B．b实验滑动变阻器的作用要控制电压不变C．c实验滑动变阻器的作用是多次测量求平均值来减小误差D．d实验不需要滑动变阻器【考点】物理学方法．【分析】①定值电阻阻值稳定，灯丝电阻受温度变化影响明显；②在研究电流与电阻关系时，要保持电阻两端电压一定，研究电阻对电流的影响；③多次测量取平均值可以减小测量误差，使测量结果更接近真实值；④测量灯泡额定功率时，灯泡两端电压必须等于额定电压．【解答】解：A、探究电流与电阻的关系，需要保持电压一定，改变接入电路的电阻，而灯泡的电阻会随温度发生变化．此选项错误；B、研究电流与电压关系，要保持电阻一定，改变两端电压，研究电压对电流的影响．此选项错误；C、伏安法测电阻实验滑动变阻器的作用是多次测量求平均值来减小误差．此选项正确；D、测量灯泡额定功率时，灯泡两端电压必须等于额定电压，需要通过调节滑动变阻器实现．此选项错误．故选C．8．在如图所示的电路中，电源电压保持不变．闭合开关，电路正常工作．过了一会儿，灯L熄灭，两只电表示数都变小，若电路中只有一处故障，且只发生在L和R上，当把L和R 位置互换后再闭合开关，则下列判断中正确的是（）A．只有一个电表指针发生偏转B．两只电表的指针都不发生偏转C．两只电表的指针都发生偏转D．可能只有一个电表指针发生偏转，也可能两个电表指针都发生偏转【考点】电流表、电压表在判断电路故障中的应用．【分析】闭合开关，电路正常工作，过一段时间，灯泡熄灭，说明电路发生了断路或短路，具体的故障可以根据灯泡熄灭和两表示数减小的可能原因分析．【解答】解：由两只电表示数都变小，而且电路中只有一处故障，且只发生在L和R上可知，是灯L断路；当把L和R位置互换后再闭合开关，此时电流表、电压表和电阻R串联在电路中，由于电压表的内阻很大，由欧姆定律可知，电路中的电流很小几乎为零，指针不会偏转；电压表测量电源电压，因此只有电压表指针发生偏转．故选A．9．如图所示，多孔插座冒烟的主要原因是由于电路中（）A．总电量太大B．总电阻太大C．总电流太大D．总电压太高【考点】家庭电路电流过大的原因．【分析】（1）插座冒烟说明电路中电流过大，电流通过插座产生的热量过多，导致插座燃烧；（2）家庭电路中电流过大的原因有两个：一是短路，二是用电器的总功率过大．【解答】解：插座冒烟的原因电流过大，当同一个插座上接较多的用电器时，总功率过大，电流就大，使导线发热而冒烟，另一个电流过大的原因是发生了短路．故选C．10．如图所示小明家中的部分电路，此时灯和电热壶均正常工作，下列说法正确的是（）A．由图可知，a是零线．b是火线B．若进户零线断路，则灯和电热壶均不工作，测电笔接C点时不发光C．若电热壶断路，则灯仍正常工作，测电笔接B，D两点时均发光D．若C，D两点间导线断路，则灯仍正常工作，电热壶不工作，把测电笔分别插入插座的左、右孔，氖管均能发光【考点】家庭电路的连接．【分析】（1）三孔插座的接法：左零右火，中间接地；（2）测电笔与火线相连时，氖管发光，与零线相连时，氖管不发光．【解答】解：A、由三孔插座的接法：左零右火，中间接地可知，a是火线，b是零线；故A 错误；B、若进户零线断路，则灯和电热壶均不工作，C点通过用电器与火线相连，因此测电笔接C 点是发光的，故B错误；C、若电热壶断路，则灯仍正常工作，B点与火线相连，D点与零线相连，因此测笔接B、D 两点时B点发光，D点不发光，故C错误；D、若C、D两点间导线断路，则灯仍正常工作，电热壶不工作，B、D两点均与火线相连，测电笔接B、D两点时均发光，D正确．故选D．11．两个用电器并联起来接在电压不变的电源上，它们的功率分别为P1和P2，如果把它们串联起来仍接在同一电源上，则它们的总功率应是（）A．P1+P2 B．C．D．【考点】电功率的计算．【分析】根据并联电路的电压特点和P=表示出两用电器的电阻，根据电阻的串联和P=求出两用电器串联时电路的总功率．【解答】解：因并联电路中各支路两端的电压相等，所以，两电阻并联时，由P=可得两用电器的电阻分别为：R1=，R2=；因串联电路中总电阻等于各分电阻之和，所以，当两电阻串联时，电路中的总电阻：R=R1+R2=+，此时电路的总功率：P总===．故选C．12．如图甲所示的电路中，R0为定值电阻，R1为滑动变阻器，图乙是滑动变阻器的电功率与电流关系的图象，下列说法正确的是（）A．当电路中的电流时0.5A时，R1接入电路的电阻为8ΩB．滑动变阻器的最大阻值时35ΩC．电源电压为18VD．定值电阻R0为10Ω【考点】欧姆定律的应用；电功率的计算．【分析】由电路图可知，R0与R1串联，电压表测R1两端的电压，电流表测电路中的电流．的电功率，根据P=I2R求出R1接入电路的电阻；1的电功率，根据P=I2R求出R1接入电路的最大电阻，根据电阻的串联和欧姆定律表示出电1源的电压，利用电源的电压不变得出等式求出R0的阻值，进一步求出电源的电压．【解答】解：由电路图可知，R0与R1串联，电压表测R1两端的电压，电流表测电路中的电流．（1）由图象可知，当电路中的电流I=0.5A时，R1的电功率P1=4W，由P=I2R可得，R1接入电路的电阻：R1===16Ω，故A错误；（2）滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图象可知，当电路中的电流I′=0.2A时，R1的电功率P1′=2.8W，此时R1接入电路的最大电阻：R1′===70Ω，故B错误；因串联电路中总电阻等于各分电阻之和，所以，由I=可得，电源的电压：U=I′（R0+R1×（R0+70Ω），当电路中的电流I=0.5A时，电源的电压：U=I（R0+R1×（R0+16Ω），因电源的电压不变，×（R0+×（R0+16Ω），解得：R0=20Ω，故D错误；电源的电压U=I（R0+R1×（20Ω+16Ω）=18V，故C正确．故选C．二、非选择题13．某某在创建全国文明城市、公共场所禁止吸烟，因为吸烟者“吞云吐雾”时会波及周围人群，这是由于分子在不停地做无规则运动造成的，小雨和同学们积极参与，她们一起到街上用砂纸擦拭清除违章“小广告”时，感觉砂纸发热，其能的转化是机械能转化为内能，这是通过做功方式改变的．【考点】分子的热运动；做功改变物体内能．【分析】（1）扩散现象，是指分子在永不停息地做无规则运动．吸烟时，烟分子在空气中进行扩散．（2）摩擦过程中，砂纸发热，说明砂纸的内能增大，从能量转化的角度来解决此题．【解答】解：（1）只要有人在房间里吸烟，由于烟分子在空气中进行不停地无规则运动，一会儿房间会充满烟味，这是分子的扩散现象．（2）砂纸在摩擦的过程中发热，这是一个摩擦生热的现象，此过程是将机械能转化为内能．是通过做功的方式使物体内能增加的．故答案为：分子在不停地做无规则运动；机械能转化为内能；做功．14．如图1所示，在一个配有活塞的厚玻璃筒中放一小团硝化棉，把活塞迅速压下去，观察到棉花点燃，这是因为压缩空气做功，使空气的内能增加；如图甲、乙所示图甲中汽油机的工作过程与这一实验过程中能量的转化是一致的．为了不让汽油机在工作时温度升得太高，设计制造时，汽缸外有一个水套，让汽缸被水包围着，这是通过热传递的方式减少汽缸内能．用水来冷却汽缸是因为水的比热容较大．【考点】做功改变物体内能；水的比热容的特点及应用．【分析】（1）改变内能的方法有：做功和热传递；当对物体做功，物体的内能将增大，温度升高；热传递是能量的转移过程，做功是能量的转化过程，两种方式是等效的．（2）汽油机有吸气、压缩、做功、排气四个冲程，根据进气门和排气门的开关情况和活塞的运动方向来判断冲程的类型；在压缩冲程中，活塞压缩空气做功，将机械能转化为内能；在做功冲程中，内能转化为机械能；（3）在自然界中水的比热容最大，这也是我们选用水作为作取暖或冷却物体的物质的根本原因．【解答】解：（1）在一个配有活塞的厚玻璃筒中放一小团硝化棉，用力将活塞迅速向下压，观察到棉花点燃，说明对筒内气体做功，使空气的内能增大，温度升高，压缩过程中，活塞的机械能转化为空气的内能；（2）甲汽油机活塞上行，两个气门关闭，是压缩冲程，机械能转化为内能，与实验过程中的能量转化是一致的；乙汽油机两个气门关闭，活塞下行，是做功冲程；（3）为了降低汽缸体的温度，汽缸外有一个水箱体，用水来冷却汽缸是因为水的比热容大，这是通过热传递的方式改变汽缸的内能．故答案为：做功；增加；甲，热传递；比热容．15．如图所示，电源电压为6V，电压表量程为0～15V、R1=24Ω、R2为“100Ω、1.5安培”的滑动变阻器，电流表A1的量程为0～0.6A，A2的量程为0～3A，将滑动变阻器的滑片P向右移动，电压表V的示数不变（选填“变大”、“变小”或“不变”），电流表A2的示数变大（选填“变大”、“变小”或“不变”），R2连入电路的电阻不能小于10 Ω．【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，R1与R2并联，电流表A1测R2支路的电流，电流表A2测干路电流，电压表测电源的电压．（1）根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1电流的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R2电流的变化，根据并联电路的电流特点可知干路电流的变化；（2）根据并联电路电压特点和欧姆定律求出通过R1的电流，根据并联电路的电流特点求出电流表A2的示数为3A时通过R2的电流，然后与电流表A1的量程和R2允许通过的最大电流相比较确定通过的最大电流，再根据欧姆定律求出滑动变阻器接入电路中的最小阻值，然后得出答案．。

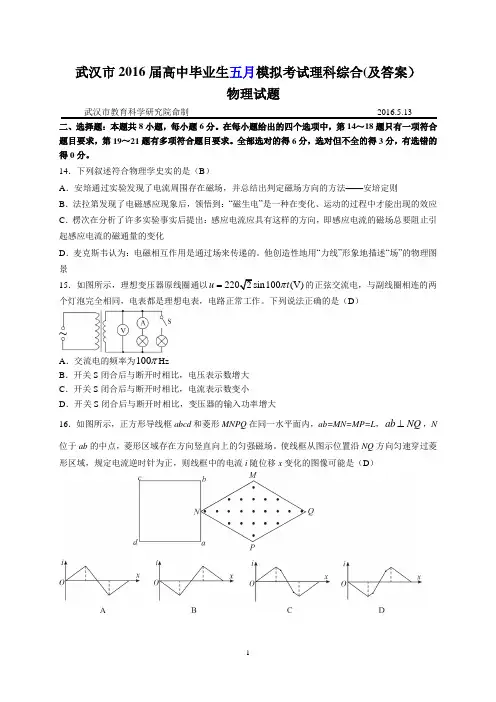

武汉市2016届高中毕业生五月模拟考试理科综合(及答案） 物理试题武汉市教育科学研究院命制 2016.5.13 二、选择题：本题共8小题，每小题6分。

在每小题给出的四个选项中，第14～18题只有一项符合题目要求，第19～21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分。

14．下列叙述符合物理学史实的是（B ）A ．安培通过实验发现了电流周围存在磁场，并总结出判定磁场方向的方法——安培定则B ．法拉第发现了电磁感应现象后，领悟到：“磁生电”是一种在变化、运动的过程中才能出现的效应C ．楞次在分析了许多实验事实后提出：感应电流应具有这样的方向，即感应电流的磁场总要阻止引起感应电流的磁通量的变化D ．麦克斯韦认为：电磁相互作用是通过场来传递的。

他创造性地用“力线”形象地描述“场”的物理图景15．如图所示，理想变压器原线圈通以2202sin100(V)u t π=的正弦交流电，与副线圈相连的两个灯泡完全相同，电表都是理想电表，电路正常工作。

下列说法正确的是（D ）A ．交流电的频率为100πHzB ．开关S 闭合后与断开时相比，电压表示数增大C ．开关S 闭合后与断开时相比，电流表示数变小D ．开关S 闭合后与断开时相比，变压器的输入功率增大16．如图所示，正方形导线框abcd 和菱形MNPQ 在同一水平面内，ab=MN=MP=L ，ab NQ ⊥，N 位于ab 的中点，菱形区域存在方向竖直向上的匀强磁场。

使线框从图示位置沿NQ 方向匀速穿过菱形区域，规定电流逆时针为正，则线框中的电流i 随位移x 变化的图像可能是（D ）17．如图所示，A、B两个质量均为m的小球用轻质细绳相连，另一轻质细绳一端系A球，另一端固定于墙上的O点，力F作用在B球上，系统处于静止状态，此时OA绳与竖直方向的夹角为α，AB绳与竖直方向的夹角为β。

重力加速度为g。

若改变力F的大小和方向，当系统再次处于静止状态时，AB绳与竖直方向的夹角仍为β，则力F的最小值为（A）mgβA．sinmgβB．tanmgαC．2tanmgαD．2sin18．登上火星是人类的梦想，“嫦娥之父”欧阳自远透露：中国计划于2020年登陆火星。

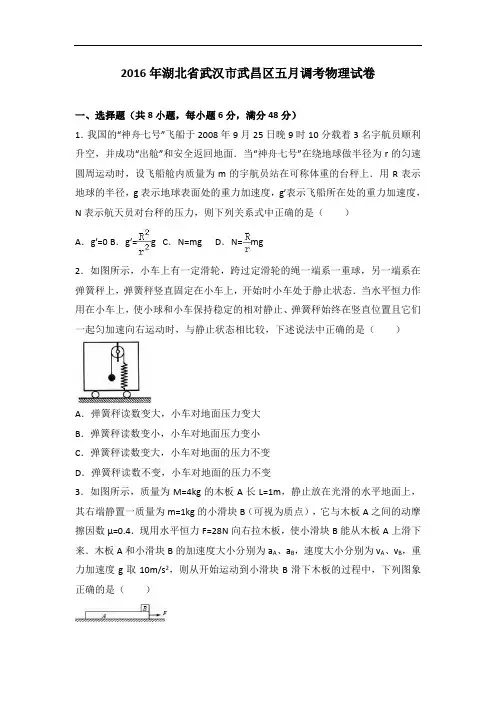

2016年湖北省武汉市武昌区五月调考物理试卷一、选择题（共8小题，每小题6分，满分48分）1．我国的“神舟七号”飞船于2008年9月25日晚9时10分载着3名宇航员顺利升空，并成功“出舱”和安全返回地面．当“神舟七号”在绕地球做半径为r的匀速圆周运动时，设飞船舱内质量为m的宇航员站在可称体重的台秤上．用R表示地球的半径，g表示地球表面处的重力加速度，g′表示飞船所在处的重力加速度，N表示航天员对台秤的压力，则下列关系式中正确的是（）A．g′=0 B．g′=g C．N=mg D．N=mg2．如图所示，小车上有一定滑轮，跨过定滑轮的绳一端系一重球，另一端系在弹簧秤上，弹簧秤竖直固定在小车上，开始时小车处于静止状态．当水平恒力作用在小车上，使小球和小车保持稳定的相对静止、弹簧秤始终在竖直位置且它们一起匀加速向右运动时，与静止状态相比较，下述说法中正确的是（）A．弹簧秤读数变大，小车对地面压力变大B．弹簧秤读数变小，小车对地面压力变小C．弹簧秤读数变大，小车对地面的压力不变D．弹簧秤读数不变，小车对地面的压力不变3．如图所示，质量为M=4kg的木板A长L=1m，静止放在光滑的水平地面上，其右端静置一质量为m=1kg的小滑块B（可视为质点），它与木板A之间的动摩擦因数μ=0.4．现用水平恒力F=28N向右拉木板，使小滑块B能从木板A上滑下来．木板A和小滑块B的加速度大小分别为a A、a B，速度大小分别为v A、v B，重力加速度g取10m/s2，则从开始运动到小滑块B滑下木板的过程中，下列图象正确的是（）A． B．C．D．4．如图为两个不等量异种点电荷电场的电场线，O点为两点电荷连线的中点，P 点为两点电荷连线中垂线上的一点，下列判断正确的是（）A．P点场强大于O点场强B．P点电势等于O点电势C．将一正试探电荷从极靠近负点电荷处向右移动到无限远处，其电势能逐渐增大D．将一正试探电荷从P点移动到O点，其电势能逐渐增大5．如图所示，将a、b两小球均以大小为20m/s的初速度分别从A、B两点间隔3s先后水平相向抛出，两小球恰好在空中相遇，且相遇时速度方向相互垂直，不计空气阻力，取g=10m/s2，则抛出点A、B间的水平距离是（）A．100m B．80m C．60m D．约109.7m6．在匀强磁场中有一不计电阻的单匝矩形线圈，绕垂直于磁场的轴匀速转动，产生如图甲所示的正弦交流电，把该交流电输入到图乙中理想变压器的A、B两端．图中的电压表和电流表均为理想交流电表，R t为热敏电阻（温度升高时其电阻减小），R为定值电阻．下列说法正确的是（）A．在图甲的t=0.01s时刻，矩形线圈平面与磁场方向平行B．变压器原线圈两端电压的瞬时值表达式为u=36sin50πt（V）C．R t处温度升高时，电压表V1示数与V2示数的比值变大D．R t处温度升高时，电压表V2示数与电流表A2示数的乘积可能变大、也可能变小，而电压表V1示数与电流表A1示数的乘积一定变大7．如图所示，两根间距为40cm的无限长光滑金属导轨固定在同一水平面上，它们的电阻不计，两导轨左端连接一阻值为10Ω的定值电阻，两导轨之间存在着有边界的、沿竖直方向的、磁感应强度为1T的匀强磁场，磁场边界（图中的虚线曲线）与函数y=﹣40|sinx|的图象完全一致（式中y的单位是cm），且相邻两个区域的磁场方向相反．一阻值为10Ω的光滑导体棒垂直于两轨道，在水平外力作用下以10m/s的速度匀速向右运动（与两导轨接触良好且接触电阻不计），图中的电压表和电流表均为理想交流电表，则（）A．回路中产生的是正弦式交变电流B．电压表的示数是2VC．导体棒运动到图示虚线cd位置时，电流表示数为零D．导体棒上消耗的热功率为0.4W8．总质量为m的汽车在平直公路上以速度v0匀速行驶时，发动机的功率为P，司机为合理进入限速区，减小了油门，使汽车功率立即减小到P并保持该功率继续行驶，设汽车行驶过程中所受阻力大小不变，从司机减小油门开始，汽车的速度v﹣t图象如图，t1时刻后，汽车做匀速运动，汽车因油耗而改变的质量可忽略．则在0～t1时间内，下列说法正确的是（）A．t=0时，汽车的加速度大小为B．汽车的牵引力不断增大C．阻力所做的功为mv02﹣Pt1D．汽车行驶的位移为+二、必考题（共4小题，满分47分）9．如图甲是实验室测定小物块和水平面之间动摩擦因数的实验装置，曲面AB 与水平面相切于B点，曲面和水平面均固定不动．带有遮光条的小物块自曲面上某处由静止释放后，沿曲面滑下并沿着水平面最终滑行到C点停止，P为固定在水平面上的光电计时器的光电门，已知当地重力加速度为g．（1）利用游标卡尺测得遮光条的宽度如图乙所示，则遮光条的宽度d=mm；（2）实验中除了测定遮光条的宽度外，还需要测量的物理量有；A．小物块质量mB．遮光条通过光电门的时间tC．光电门P到C点的水平距离xD．小物块释放点相对于水平面的高度h（3）为了减小实验误差，实验小组采用图象法来处理实验数据，他们根据（2）测量的物理量，在坐标纸上建立图丙所示的坐标系来寻找关系从而达到本实验的目的，其中合理的是．10．（9分）实验小组想将一个量程小于6V（有清晰刻度但没有示数），内电阻小于12kΩ的伏特表V x改装成一个双量程电压表，两个量程分别是9V和30V量程．为达目的，需要先精确测量出伏特表V x的量程和内电阻，可以使用的实验器材如下：A．电源（电动势约15V，内电阻小于2Ω）B．标准电压表V0（量程为15V，内电阻约为30kΩ）C．电阻箱（阻值范围0～9999.9kΩ）D．电阻箱（阻值范围0～99999.9kΩ）E．滑动变阻器（阻值为0～20Ω）F．滑动变阻器（阻值为0～20kΩ）G．电键S和导线若干该同学的实验操作过程为：（1）将实验仪器按图甲所示电路连接，则电阻箱R1应选，滑动变阻器R0应选（用仪器前的字母序号表示）；（2）将电阻箱R1阻值调至最大，将滑动变阻器的滑片P移至滑动变阻器的接近右端处，闭合电键S；接着调节电阻箱R1直至伏特表V x满偏，记录此时电阻箱的阻值R和标准电压表V0的示数U；（3）向左移动滑片P至滑动变阻器的另一位置，再次调节电阻箱R1直至伏特表V x满偏，记录此时电阻箱的阻值和标准电压表V0的示数；（4）重复步骤（3）3～5次；（5）该同学将实验中记录的各组电阻箱的阻值R和标准电压表V0的示数U的数据在U﹣R图中正确地描好点（如图乙），请你在图中完成U﹣R图线．（6）根据图线可以求得伏特表V x的量程为V，内电阻为kΩ．将伏特表V x、定值电阻R2和R3连接成图丙的电路即达到改装目的，其中R2=，R3=．11．（13分）如图所示，三角形传送带以v=7m/s的速度顺时针匀速转动，传送带两边倾斜部分的长度都是L=9m，且与水平方向的夹角均为37°．现有两个质量均为m=1kg的可视为质点的物体A和B，从传送带顶端处都以v0=1m/s的对地初速度同时分别沿传送带两倾斜部分下滑，两个物体与传送带间的动摩擦因数都是μ=0.75．（取g=10m/s2，sin37°=0.6，cos37°=0.8），求：（1）A、B两物体到达传送带底端的时间差；（2）A、B两物体整个下滑过程中因摩擦产生的总热量．12．（19分）在x轴下方有一个场强为E0的有理想边界的匀强电场区域，场强方向沿+x方向，该区域是边长为2L的正方形，边界和顶点的坐标如图甲所示，某种带正电的粒子从坐标为（0，﹣2L）的P点以速度v0沿+y方向射入电场，粒子恰好从电场右边界的中点A射出电场，整个环境为真空中且粒子重力忽略不计．（1）求该带电粒子的比荷；（2）将原匀强电场区域改为如图乙所示的交变电场，交变电场变化的周期为T=，从t=0开始，每个周期T内，前内场强为+4E1，后内场强为﹣E1（场强沿+x方向为正），大量的上述粒子仍然以速度v0从P点沿+y方向持续射和有界电场，最终所有粒子恰好全部能从有界电场的上边界离开电场（即向上穿过x 轴），求图乙中E1的值；（忽略粒子间的相互作用力）（3）在图甲的x轴上方某区域内存在一个圆形的匀强磁场区域，磁场方向垂直于xOy坐标平面，要使在（2）问情境下所有从电场上边界离开电场的粒子经过该磁场集团后都能会聚于坐标为（2L，3L）的C点，求符合要求的圆形区域的最小半径r和与之对应的磁感应强度B的大小．三、选做题：[选修3－3]（共2小题，满分15分）13．在“用油膜法估测分子的大小”的实验中，已知一滴溶液中纯油酸的体积为V，配制的油酸溶液中，纯油酸与溶液体积之比为1：500，1mL溶液含250滴．那么一滴溶液中纯油酸的体积为V=cm3；该实验中一滴油酸溶液滴在水面上，稳定后的面积为4×10﹣3m2，则油酸分子的直径为m．14．（10分）如图，高度足够大的、导热的圆柱形汽缸A、B竖直放置，其内部的横截面积分别为S a=4．×10﹣3m2、S b=1.0×10﹣3m2，两气缸底部用容积不计的细管连通．用质量分别为m a=4.0kg、m b=2.0kg的a、b两个活塞在两气缸内封闭了一定质量的理想气体，活塞a的上方有定位卡．当气体温度为27℃时，活塞a 与定位卡紧贴，此时两气缸内封闭气体的总体积为V0=400mL．已知外界大气压强为p0=1.0×105Pa，取g=10m/s2，两个活塞与气缸壁之间均不漏气且无摩擦．问：（1）当将缸内封闭的理想气体温度缓慢升高到177℃时，封闭气体的总体积多大？（2）用力缓慢压活塞b，且封闭气体的温度保持177℃不变，使封闭气体的体积恢得到V0时，封闭气体的压强多大？四、[选修3－4]（共2小题，满分0分）15．如图甲所示为一列沿水平方向传播的简谐横波在时刻t的波形图，规定质点振动速度的正方向为沿+y轴方向，图乙所示为质点b从时刻t开始计时的v﹣t 图象．则下列说法正确的是（）A．在时刻t，质点b正在远离其平衡位置B．该简稭横波沿x轴正方向传播，且波速为0.4m/sC．在时刻t，质点a的加速度大小大于质点b的加速度大小D．若该波发生明显的衍射现象，则该波所遇到的障碍物或孔的尺寸一定比4m 大得多E．再经过3s，质点a运动到x=2.2m处16．如图所示，宽为a的平行光束从空气斜射到平行玻璃砖上表面，入射角为60°．此平行光束由甲、乙两种频率的光均匀混合而成，玻璃砖对甲、乙两种光n乙=，平行光束从玻璃砖下表面射出时，甲、乙的折射率分别为n甲=、两种光恰好被分开形成不重叠的两束，求玻璃砖的厚度d．[选修3－5]（共2小题，满分0分）17．下列说法正确的是（）A．光电效应的实验结论是：对于某种金属，用大于其极限频率的入射光照它，则入射光的频率越高，所产生的光电子的最大初动能就越大B．放射性元素Na的样品经过6小时后还有没有衰变，它的半衰期是4小C．Th衰变成Pb要经过6次α衰变和4次β衰变D．β衰变中产生的β射线实际上是原子的核外电子挣脱原子核的束缚而形成的E．氢原子的核外电子由较高能级跃迁到较低能级时，要释放一定频率的光子，同时电子的动能增加，电势能减小18．如图所示，在光滑水平面上有一块长度为L的木板B，其上表面粗糙．在其左端有一个光滑的圆弧槽C与长木板接触但不粘连，圆弧槽面下端的切线恰与木板的上表面相平，B、C静止在水平面上．现有可视为质点的滑块A以水平向左的初速度v0从右端滑上B，并以的速度滑离B、滑上C，并恰好能到达C的最高点．已知A、B、C的质量分别为m、2m、2m，求：（1）滑块A与木板B上表面间的动摩擦因数μ；（2）圆弧槽C的半径R．2016年湖北省武汉市武昌区五月调考物理试卷参考答案与试题解析一、选择题（共8小题，每小题6分，满分48分）1．我国的“神舟七号”飞船于2008年9月25日晚9时10分载着3名宇航员顺利升空，并成功“出舱”和安全返回地面．当“神舟七号”在绕地球做半径为r的匀速圆周运动时，设飞船舱内质量为m的宇航员站在可称体重的台秤上．用R表示地球的半径，g表示地球表面处的重力加速度，g′表示飞船所在处的重力加速度，N表示航天员对台秤的压力，则下列关系式中正确的是（）A．g′=0 B．g′=g C．N=mg D．N=mg【考点】万有引力定律及其应用；向心力．【分析】忽略地球自转的影响，根据万有引力等于重力列出等式．在绕地球做匀速圆周运动的飞船内，各个物体处于完全失重的状态．【解答】解：AB、忽略地球自转的影响，根据万有引力等于重力列出等式，在地球表面有：在绕地球做半径为r的匀速圆周运动时，有：解得：g′=，故A错误，B正确．CD、在绕地球做匀速圆周运动的飞船内，各个物体处于完全失重的状态．各个物体的重力完全提供向心力．所以人站在可称体重的台秤上，人与台秤无弹力，所以N=0，故CD错误．故选：B．【点评】根据万有引力等于重力列出等式去求解，是本题解题的关键，运用黄金代换式GM=gR2是万用引力定律应用的常用方法．2．如图所示，小车上有一定滑轮，跨过定滑轮的绳一端系一重球，另一端系在弹簧秤上，弹簧秤竖直固定在小车上，开始时小车处于静止状态．当水平恒力作用在小车上，使小球和小车保持稳定的相对静止、弹簧秤始终在竖直位置且它们一起匀加速向右运动时，与静止状态相比较，下述说法中正确的是（）A．弹簧秤读数变大，小车对地面压力变大B．弹簧秤读数变小，小车对地面压力变小C．弹簧秤读数变大，小车对地面的压力不变D．弹簧秤读数不变，小车对地面的压力不变【考点】牛顿第二定律；物体的弹性和弹力．【分析】根据小车的运动状态判断小球的运动状态．已知加速度方向得出合力方向，根据受力分析判断出力的变化．，【解答】解：开始时小车处于静止状态，小球受重力mg、绳的拉力F绳1=mg，由于小球静止，所以F绳1当小车匀加速向右运动稳定时，小球也向右匀加速运动．小球受力如图：由于小球向右做匀加速运动，所以小球的加速度水平向右，根据牛顿第二定律小球的合力也水平向右，＞mg，根据力图几何关系得出：此时绳子的拉力F绳2所以绳中拉力变大，弹簧秤读数变大．对整体进行受力分析：开始时小车处于静止状态，整体所受地面的支持力等于本身重力．当小车匀加速向右运动稳定时，整体在竖直方向无加速度，也就是整体在竖直方向处于平衡状态，所以整体所受地面的支持力仍然等于本身重力．故选：C．【点评】应用好牛顿第二定律的矢量性，加速度方向和合力方向，已知一个方向就知另一个方向．整体法能减少和避开所求解量，简化解题过程．整体法和隔离法是相辅相成的．3．如图所示，质量为M=4kg的木板A长L=1m，静止放在光滑的水平地面上，其右端静置一质量为m=1kg的小滑块B（可视为质点），它与木板A之间的动摩擦因数μ=0.4．现用水平恒力F=28N向右拉木板，使小滑块B能从木板A上滑下来．木板A和小滑块B的加速度大小分别为a A、a B，速度大小分别为v A、v B，重力加速度g取10m/s2，则从开始运动到小滑块B滑下木板的过程中，下列图象正确的是（）A． B．C．D．【考点】牛顿第二定律．【分析】分别对两个物体受力分析，由牛顿第二定律方程求解加速度，由运动学公式求离开时的速度和时间．【解答】解：A、对m水平方向进行受力分析有：f m=μmg=ma B代入数据解得：a B=4m/s2对木板在水平方向受力分析有：F﹣f′m=Ma A代入数据解得：a A=6m/s2当小滑块刚掉下时，二者之间的位移关系有：=L解得：t=1s，故A错误B错误C、二者离开时，V A=6×1=6m/s，V B=4×1=4m/s，故C正确，D错误故选：C【点评】本题的关键是选取不同的研究对象受力分析，应用牛顿第二定律及运动学公式求解．4．如图为两个不等量异种点电荷电场的电场线，O点为两点电荷连线的中点，P 点为两点电荷连线中垂线上的一点，下列判断正确的是（）A．P点场强大于O点场强B．P点电势等于O点电势C．将一正试探电荷从极靠近负点电荷处向右移动到无限远处，其电势能逐渐增大D．将一正试探电荷从P点移动到O点，其电势能逐渐增大【考点】电势差与电场强度的关系；电场强度．【分析】电场线的疏密表示电场强度的相对大小，沿着电场线方向电势降低，据此分析即可．【解答】解：A、电场线的疏密表示电场强度的相对大小，根据图象可知，P点场强小于O点场强，故A错误；B、沿着电场线方向电势降低，则P点电势低于O点电势，故B错误；C、由于所带电荷不等量，由图分析可知正电荷所带电量较大，那么从负电荷向右到无限远电势是先增大再逐渐减小，故将一正试探电荷从极靠近负点电荷处向右移动到无限远处电势能先增加再减小，故C错误；D、从P到O电势升高，移动一正试探电荷其电势能增加，故D正确．故选：D【点评】电场强度和电势这两个概念非常抽象，可借助电场线可以形象直观表示电场这两方面的特性：电场线疏密表示电场强度的相对大小，切线方向表示电场强度的方向，电场线的方向反映电势的高低5．如图所示，将a、b两小球均以大小为20m/s的初速度分别从A、B两点间隔3s先后水平相向抛出，两小球恰好在空中相遇，且相遇时速度方向相互垂直，不计空气阻力，取g=10m/s2，则抛出点A、B间的水平距离是（）A．100m B．80m C．60m D．约109.7m【考点】平抛运动．【分析】两球相差3s抛出，根据竖直方向的速度v A=gt，v B=g（t﹣3），结合两球的速度方向相互垂直，利用几何关系进而求出下落的时间，根据水平方向上做匀速直线运动求出抛出点A、B间的距离．【解答】解：a经过t时间两球的速度方向相互垂直，此时b运动时间为（t﹣3）s，根据几何关系可得：tanθ=，代入数据解得t=4s．则A、B间的水平距离x=v0t+v0（t﹣3）=20×4×20×1m=100m．故选：A．【点评】考查平抛运动的规律，抓住竖直方向的速度垂直，利用运动的分解列出等式．注意三角函数等式的正确性．6．在匀强磁场中有一不计电阻的单匝矩形线圈，绕垂直于磁场的轴匀速转动，产生如图甲所示的正弦交流电，把该交流电输入到图乙中理想变压器的A、B两端．图中的电压表和电流表均为理想交流电表，R t为热敏电阻（温度升高时其电阻减小），R为定值电阻．下列说法正确的是（）A．在图甲的t=0.01s时刻，矩形线圈平面与磁场方向平行B．变压器原线圈两端电压的瞬时值表达式为u=36sin50πt（V）C．R t处温度升高时，电压表V1示数与V2示数的比值变大D．R t处温度升高时，电压表V2示数与电流表A2示数的乘积可能变大、也可能变小，而电压表V1示数与电流表A1示数的乘积一定变大【考点】变压器的构造和原理；正弦式电流的图象和三角函数表达式．【分析】在图甲的t=0.01s时刻，e=0，则磁通量最大，根据图甲得出输入电压的最大值和周期，进而求出角速度，从而写出瞬时表达式，变压器原副线圈功率相等，R t处温度升高时，电阻减小，根据闭合电路欧姆定律结合功率公式分析．【解答】解：A、在图甲的t=0.01s时刻，e=0，则磁通量最大，此时矩形线圈平面与磁场方向垂直，故A错误；B、根据图甲可知，，T=0.02s，则，变压器原线圈两端电压的瞬时值表达式为u=36sin100πt（V），故B错误；C、R t处温度升高时，电阻减小，电压表V2测量R t的电压，则电压表V2示数减小，V1示数不变，则电压表V1示数与V2示数的比值变大，故C正确；D、副线圈电压不变，若R t电阻原来大于R，则温度升高时，电压表V2示数与电流表A2示数的乘积增大，若R t电阻原来小于R，则电压表V2示数与电流表A2示数的乘积变小，当R t处温度升高时，电阻减小，则副线圈总功率增大，所以原线圈功率增大，即电压表V1示数与电流表A1示数的乘积一定变大，故D正确．故选：CD【点评】本题考查交变电流的产生及变压器原理，要注意掌握交变电流中最大值、有效值、瞬时值的表达及相应的关系，知道变压器不改变功率，难度适中．7．如图所示，两根间距为40cm的无限长光滑金属导轨固定在同一水平面上，它们的电阻不计，两导轨左端连接一阻值为10Ω的定值电阻，两导轨之间存在着有边界的、沿竖直方向的、磁感应强度为1T的匀强磁场，磁场边界（图中的虚线曲线）与函数y=﹣40|sinx|的图象完全一致（式中y的单位是cm），且相邻两个区域的磁场方向相反．一阻值为10Ω的光滑导体棒垂直于两轨道，在水平外力作用下以10m/s的速度匀速向右运动（与两导轨接触良好且接触电阻不计），图中的电压表和电流表均为理想交流电表，则（）A．回路中产生的是正弦式交变电流B．电压表的示数是2VC．导体棒运动到图示虚线cd位置时，电流表示数为零D．导体棒上消耗的热功率为0.4W【考点】导体切割磁感线时的感应电动势；闭合电路的欧姆定律；电功、电功率．【分析】根据公式E=BLv列式分析电流的性质．交流电压表及交流电流表测量的是有效值，根据有效值的定义求出，根据P=求解导体棒上消耗的热功率．【解答】解：A、当导体棒切割磁感线时，产生的感应电动势为E=B|y|v=B•40|sinx|×10﹣2•v又x=vt，得E=1×40|sin（10t）|×10﹣2×10V=4sin（10t）V，所以回路中产生的是正弦式交变电流．故A正确．B、电炉子产生的感应电动势的最大值E m=4V，则电动势的有效值E==4V，电压表测量R两端的电压，其示数为U=E=×4=2V，故B正确；C、电流表示数为有效值，一直为I===0.2A，故C错误；D、导体棒上消耗的热功率P=I2r=0.22×10=0.4W，故D正确．故选：ABD【点评】本题关键是明确切割的有效长度按照正弦规律变化导致电动势的瞬时值按照正弦规律变化，注意交流电压表及交流电流表测量的是有效值，先求最大值，再根据最大值和有效值的关系求解．8．总质量为m的汽车在平直公路上以速度v0匀速行驶时，发动机的功率为P，司机为合理进入限速区，减小了油门，使汽车功率立即减小到P并保持该功率继续行驶，设汽车行驶过程中所受阻力大小不变，从司机减小油门开始，汽车的速度v﹣t图象如图，t1时刻后，汽车做匀速运动，汽车因油耗而改变的质量可忽略．则在0～t1时间内，下列说法正确的是（）A．t=0时，汽车的加速度大小为B．汽车的牵引力不断增大C．阻力所做的功为mv02﹣Pt1D．汽车行驶的位移为+【考点】功率、平均功率和瞬时功率；牛顿第二定律．【分析】汽车匀速行驶时，根据P=Fv求出阻力的大小，当功率为时，求出t=0时刻的牵引力，结合牛顿第二定律求出汽车的加速度大小．根据功率不变，结合速度的变化判断牵引力的变化．对变减速运动过程运用动能定理，求出克服阻力做功的大小以及汽车行驶的位移．【解答】解：A、开始骑车做匀速直线运动，阻力f=，t=0时刻，汽车的牵引力F=，根据牛顿第二定律得，汽车的加速度大小a=，故A错误．B、在0﹣t1时间内，汽车做减速运动，速度减小，功率不变，根据P=Fv知，牵引力不断增大，故B正确．C、根据动能定理知，，解得克服阻力做功，故C错误．D、汽车行驶的位移s==+，故D正确．故选：BD．【点评】本题关键分析清楚物体的受力情况，结合受力情况再确定物体的运动情况．阻力做功根据动能定理求解是常用的思路．二、必考题（共4小题，满分47分）9．如图甲是实验室测定小物块和水平面之间动摩擦因数的实验装置，曲面AB 与水平面相切于B点，曲面和水平面均固定不动．带有遮光条的小物块自曲面上某处由静止释放后，沿曲面滑下并沿着水平面最终滑行到C点停止，P为固定在水平面上的光电计时器的光电门，已知当地重力加速度为g．（1）利用游标卡尺测得遮光条的宽度如图乙所示，则遮光条的宽度d= 2.30 mm；（2）实验中除了测定遮光条的宽度外，还需要测量的物理量有BC；A．小物块质量mB．遮光条通过光电门的时间tC．光电门P到C点的水平距离xD．小物块释放点相对于水平面的高度h（3）为了减小实验误差，实验小组采用图象法来处理实验数据，他们根据（2）测量的物理量，在坐标纸上建立图丙所示的坐标系来寻找关系从而达到本实验的目的，其中合理的是。

武汉市部分学校九级元月调研测试物理试卷满分：76分时间：60分钟祝考试顺利！一、选择题（每小题只有一个正确选项；共36分）9、下列物体按从小到大的顺序排列正确的是A、电子—质子—原子核—原子B、原子—原子核—中子—电子C、宇宙—银河系—太阳系—地球C、地球—银河系—太阳系—宇宙10、“神州八号”飞船与“天宫一号”成功对接后；携手遨游太空。

下列说法正确的是A、“神州八号”相对于地球是静止的B、“天宫一号”相对于地球是静止的C、“神州八号”相对于“天宫一号”是运动的D、“天宫一号”相对于“神州八号”是静止的11、某同学家准备买新房；他看到开发商的广告称“乘车从新楼盘到附近某大型商场只需3分钟”。

据此你认为从新楼盘到附近的大型商场的路程比较接近的是A、200m B 、400m C、2000m D、10000m12、下列实际应用中；主要从密角考虑的是A、用塑料做砂锅的手柄B、用塑料泡沫做电影场景中倒塌的“墙壁”C、用厚钢板做潜水艇的外壳D、用铜丝做导线13、下图是探究阻力对运动物体的影响的实验装置。

下列说法错误的是A、每次实验时；应使小车从同一高从静止开始滑下B、每次实验时；应保持水平桌面的粗糙程相同C、水平表面越粗糙；小车的速减小得越快D、实验表明；一切物体都有保持原有运动状态的特性14、下图所示的应用中；属于增大摩擦的是15、武汉地铁2号线已经开始运营。

如图所示；乘客候车时必须站在安全线之外；这是因为列车进站时车体附近A、空气流速大；压强小B、空气流速大；压强大C、空气流速小；压强大D、空气流速小；压强小16、下列四种情况中；人对物体做了功的事A、提着水桶在水平路面上匀速前进B、扛着米袋慢慢爬楼梯C、用力推汽车但没推动D、举着杠铃原地不动17、学习功率的知识之后；几位同学准备开展“比一比谁的功率大”的活动；他们设计了三套方案：①测量出各自的体重、爬楼用的时间和爬楼的高；算出爬楼的功率并进行比较；②控制爬楼的时间相同；测量出各自的体重、爬楼的高；算出爬楼做的功并进行比较；③控制爬楼的高相同；测量出各自的体重、爬楼的时间；算出体重和时间的比值并进行比较；可行的是A．只有①B．只有①②C．只有②③D．①②③都可以18、甲乙两车在同一平直公路上匀速行驶的路程与时间的关系图像如图所示；则下列说法正确的是A、若两车受到的牵引力相等；则甲车受到的阻力较小B、若两车受到的阻力相等；则乙车受到的牵引力较小C、若两车牵引力做的功相等；则甲车受到的阻力较小D、若两车受到的阻力相等；则甲乙两车的功率之比为4:919、如图所示；弹簧下端固定的物体浸没在水中处于静止状态。

2015—2016学年度武汉市部分学校九年级调研测试物理化学综合试卷（物理部分）武汉市教育科学研究院命制 2016、1、21第Ⅰ卷（选择题共36分）一、选择题（本题包括12小题，每小题只有1个正确选项。

每小题3分，共36分）9、如图所示是电著显微镜下的一些金原子．下列有关金原子的说法正确的是（）A．人们也可以用肉眼和光学显微镜分辨出它们B．金是否处于固态可以从其原子的排列方式上进行推断C．这些金原子是保持静止不动的D．金原子之间有间隙，说明金原子间只有斥力10、关于内能的变化，下列说法正确的是（）A．冬天用热水袋取暖，热水袋的内能逐渐增大B．云中形成的冰粒在下落过程中，不断对外界做功内能减小C．火箭从地面向上发射过程中，火箭外壳和大气摩擦后内能逐渐增大D．子弹击中一块木板后温度升高，子弹的内能增大，木板的内能减小11、某同学用如图甲所示的实验装置比较不同物质的比热容．用铁夹将温度传感器及分别盛有水和食用油的两个试管固定在铁架台上，温度传感器的探头部分与试管内的水和食用油良好接触，两只温度传感器通过数据采集线与计算机相连接．在计算机上打开与此仪器配套的专用软件，点击“开始记录”，同时打开红外加热器开关，对盛有水和食用油的试管进行加热，在计算机上可以得到相应的实验图线，如图乙所示．下列说法错误的是（）A．两个试管中必须盛有质量相同的水和食用油B．同时打开红外加热器开关的目的是使水和食用油升高相同的温度C．图线b表示水的温度随时间变化的规律D．食用油的比热容为2.1×l03J/（kg•℃）12、如图是四冲程汽油机的工作示意图，下列说法正确的是（）A．这四个冲程的正确顺序是乙→甲→丁→丙B．靠惯性完成的冲程是甲、乙、丁C．甲冲程中内能转化为机械能D．丁冲程中内能转化为化学能13、如图所示，将气球在头发上摩擦后小女孩的头发会飘起来．下列说法正确的是（）A．气球带电，头发不带电B．头发带电，气球不带电C．气球和头发带同种电荷D．气球和头发带异种电荷14、如图是武汉江滩公园中安装的一款太阳能LED路灯，下列说法正确的是（）A．LED灯泡是由多个发光二极管制成的B．LED灯泡的发光部件是由超导体制成的C．太阳能电池板将太阳能直接转化为化学能储存起来D．太阳能电池板旁的蓄电池是将化学能直接转化为电能储存起来15、如图中，闭合开关后电路中的灯泡没有被短接的是（）A．B．C．D．16、如图的几种用电器中，正常工作时的电流最接近5A的是（）A．家用空调B．台式电脑C．台灯D．电风扇17、如图是某型号手机电池的铭牌，该手机正常通话时平均电流为100mA，待机时平均电流为lOmA．下列说法错误的是（）A．该手机电池的容量也可以标记为1700mAhB．该手机电池理论上只能维持连续正常通话15hC．该手机电池理论上可让手机待机一周D．电池的电极设计为向里凹陷，可以防止电池与硬币等金属物体接触引起短路18、有的电饭锅在使用时会闻到橡胶的焦糊味，用手摸其电源线发现很热，而其它用电器仍正常工作．发生这二现象的原因可能是（）A．家庭电路电压太高B．电饭锅的电源线太短C．电饭锅的电源线太细D．电饭锅的电源线的线芯是铜导线19、如图所示的电路中，若将滑动变阻器R2的滑片由中点滑到最右端，则下列说法错误的是（）A．V1的示数变小，V2的示数不变B．V1的示数不变，V2的示数变大C．V1的示数与A的示数的比值不变D．V2的示数与A的示数的比值变大20、小灯泡L和电阻R上分别标有“6V4.8W”和“0.6A”字样，：它们的电流随电压变化规律如图所示．：现将小灯泡L和电阻R连入电路中，若能确保电路中的元件不烧坏，则下列说法错误的是（）A．L和R并联时干路中的电流最大可达到1.4AB．L和R并联时电路的总功率最大可达到8.4WC．L和R串联时电源电压不超过9VD．L和及串联时小灯泡的功率最大可达到1.2W第Ⅱ卷（非选择题，共36分）二、非选择题（本题包括7小题，共36分）21、（3分）冬季你往手上“哈气”时手就会觉得暖和，这主要是因为呼出气体中的__________液化，放出的热量通过__________的方式被手吸收，手的内能增加．你还可以通过跑步来让自己变得暖和，其实跑步时所消耗的能量最终是由食物中的__________能转化而来的．22、（3分）如图是华中地区最大的阳逻火力发电厂．发电厂的总装机容量为600MW，满负荷运行时每天可以提供__________度电．若每发一度电，需要消耗0.5kg标准煤，则发电厂的发电效率是__________．为了提高燃料利用率，请你给发电厂提供一个建议__________．23、（3分）如图所示，在烧瓶内盛少量水，给瓶内打气，当瓶塞跳出时，可以看到瓶内出现了__________，说明水蒸气__________成了可以看到的小水滴．在这个过程中，气体膨胀对外__________，温度__________，内能__________．24、（4分）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线和指针偏转可知：锌片是盐水电池的__________极，电池的电压为__________V．铜片与电压表之间的导线中，自由电子的运动方向是__________；盐水中，正电荷不断地在铜片聚集，负电荷不断地在锌片聚集，盐水中电流的方向是__________．25、（5分）在“探究影响电阻大小的因素”的实验中，某实验小组准备实验时对每一个猜想都用三个实验数据进行对比如图是同学们某次实验时所用的器材，该次实验他们是为了探究电阻的大小是否跟__________有关．实验时同学们通过观察__________比较不同镍铬合金丝电阻的大小．下表给出可供实验小组选择的导体，分别用A～G七个字母代表：；导体代号长度/m 横截面积/mm2材料A 1.0 0.2 镍铬合金B 1.0 0.4 镍铬合金C 1.0 0.6 镍铬合金D 0.5 0.4 镍铬合金E 1.5 0.4 镍铬合金F 1.0 0.6 锰铜G 1.0 0.6 铁（1）为检验“导体电阻跟长度有关”的猜想，应选用的三种导体是__________．（2）为检验“导体电阻跟横截而积有关”的猜想，应选用的三种导体是__________．（3）为检验“导体电阻跟材料有关”的猜想，应选用的三种导体是__________．26、（6分）在探究“通过导体的电流与电阻的关系”的实验中，某间学连接的电路如图甲所示．已知电源电压恒为3.0V，滑动变阻器规格为“20Ω0.5A”，可供选择的定值电阻的阻值为5Ω、10Ω、15Ω、25Ω和30Ω（1）请将甲图中的实物电路连接完整．要求滑动变阳器的滑片向右滑动时电路中的电流变大，且导线不允许交叉（2）电路连接正确后，先用5Ω的定值电阻进行试验，移动滑动变阻器的滑片，记下电流表的示数如图乙所示；再将5Ω的定值电阻换成10Ω的定值电阻进行实验，移动滑片直至电压表示数为__________V，此时电流表的示数为__________A（3）为了完成上述实验，该同学还能测量__________组实验数据．27、（10分）如图是安装在武汉地铁站内的某种即热式节能饮水机的原理图，烧开的水很烫不能立即饮用．即热式节能饮水机中的热交换套管很好地解决了这一问题．它的奥秘在于将进水管与出水管贴在乙起．利用进水管中的冷水给出水管中的开水降温，同时．进水管中的冷水被预热后送到加热腔中用电加热器烧开．如图所示，当节能饮水机的出水流量为 1.9L/min时，20℃时的自来水经热交换套管后被预热成85℃的热水流进加热腔，同时有相同质量的100℃的开水从加热腔流进热交换套管，变成可供直接饮用的温开水流出．（1）可供直接饮用的温开水的温度是多少℃？（不计热损失）（2）若电加热器的效率为95%，则电热器的电阻为多大？（结果保留整数）2015-2016学年湖北省武汉市部分学校九年级（上）元月调研物理试卷试卷的答案和解析1.答案：B试题分析：试题分析：①物质是由分子或原子组成的，分子或原子的直径非常小，肉眼不能直接观察；②分子之间同时存在相互作用的引力和斥力．固体中分子作用力比较强，固体有一定的体积和形状；液体中分子作用力较弱，液体没有确定的形状，但占有一定的体积；气体中分子作用力更弱，气体没有固定的形状、也没有确定的体积；③分子（或原子）永不停息地做无规则运动．试题解析：A、金原子的直径非常小，无法用肉眼或一般的显微镜观察其结构．此选项错误；B、金原子排列规则，间距较小，我们据此可以得到固态物质的宏观特征：有一定的形状和体积，不能流动．此选项正确；C、金原子时刻处于运动状态．此选项错误；D、金原子之间既有引力也有斥力．此选项错误．故选B．2.答案：C试题分析：试题分析：改变物体内能的方法有两种：做功和热传递，做功是能量的转化，热传递是内能的转移；当外界对物体做功时，物体的内能增大；当物体对外界做功时，物体的内能就会减小．试题解析：A、热水袋取暖是利用热传递，内能从热水袋转移到手上，热水袋的内能逐渐减小，故A错误；B、中形成的冰粒在下落中，一部分机械能转化为内能，温度渐渐升高变成了雨滴，其内能逐渐增大，故B错误；C、火箭从地面向上发射过程中，火箭外壳和大气摩擦后温度越来越高，其内能增大，故C正确；D、子弹击中一块木板后，子弹和木块的温度都升高，此时消耗了子弹机械能，转化为子弹和木块的内能，子弹和木板的内能都增大，故D错误．故选C．3.答案：B试题分析：试题分析：比较水和食用油的吸热能力，要控制水与油的质量相等、初温相等；相同的加热器对其加热时，即表明在相同的时间内两种液体所吸收的热量是相同的，所以加热时间的长短，表明液体吸收热量的多少；质量相同的不同物质升高相同的温度，比热容大的吸收的热量较多；根据图象，水和食用油升高的温度相同，加热时间表示的是吸收热量之间的关系，根据吸热的关系结合公式Q=cm△t便可求出食用油的比热容．试题解析：A、为了便于比较水和食用油吸热能力的强弱，实验除让两个试管内的水和食用油初温相同外，实验前还必须控制水和食用油的质量和初温相同，故A正确；B、同时打开红外加热器开关的目的是使水和食用油吸收的热量相同，故B错误；C、水的比热容比食用油的大，根据Q=cm△t，在加热时间和质量都相同时，温度升的低的比热容大，据此判断b表示水的温度时间图象，故C正确；D、由图乙知，水和食用油均升高相同的温度，水吸收的热量是食用油吸收热量的2倍，则c水m△t=2c食用油m△t，可得c食用油=c水=×4.2×103J/（kg•℃）=2.1×103J/（kg•℃），故D正确．故选：B．4.答案：A试题分析：试题分析：要解决此题首先要掌握内燃机的四个冲程：吸气、压缩、做功、排气冲程，同时需要掌握内燃机四冲程的特点．吸气冲程是活塞向下运动，进气门开，排气门关闭；压缩冲程是活塞向上运动，两个气门全关闭；做功冲程是两个气门都关闭，火花塞点火，活塞向下运动；排气冲程是活塞向上运动，进气门关闭，排气门开启．试题解析：甲中的两个气阀都关闭，活塞向上运动，所以为压缩冲程，是机械能转化为内能，是第二冲程；乙中的一个气阀打开，活塞向下运动，所以为吸气冲程，是第一冲程；丙中的一个气阀打开，活塞向上运动，所以为排气冲程，是第四冲程；丁中的两个气阀都关闭，活塞下运动，所以为做功冲程，是内能转化机械能，是第三冲程；A、四个冲程的正确顺序是乙→甲→丁→丙，故A正确；B、靠惯性完成的冲程是甲、乙、丙，故B错误；C、甲冲程中机械能转化为内能，故C错误；D、丁冲程中内能转化为机械能，故D错误．故选A．5.答案：D试题分析：试题分析：用摩擦的方法可以使物体带电；同种电荷相互排斥，异种电荷相互吸引．试题解析：将气球在头发上摩擦后，头发与气球因为相互摩擦而带异种电荷；因为女孩的每根头发带的是同种电荷，由于同种电荷相互排斥，所以女孩的头发会飘起来；故选项D正确，选项ABC错误．故选D．6.答案：A试题分析：试题分析：LED灯泡是由多个发光二极管制成的；太阳能电池可以把太阳能转化为电能．试题解析：A、LED灯泡是由多个发光二极管制成的，故A正确；B、LED灯能发光主要使用的材料是半导体，故B错误；C、太阳能电池板可以把太阳能转化为电能，故C错误；D、蓄电池充电时，将电能转化为化学能；蓄电池在夜晚放电时，将化学能转化为电能，故D错误．故选A．7.答案：D试题分析：试题分析：当电流不经过用电器直接从电源的正极回到负极时，会形成电源短路，此时电路中电流过大，会烧坏电源．试题解析：A、B两图中电流从正极出发经开关回负极，没有经过用电器，会形成电源短路，故AB不符合题意；C图中电流经左边灯泡回负极，右边灯泡被短路，故C不符合题意；D图中电流从正极出发经开关，分成两支，分别流向两个灯泡，然后共同回负极，没有短路现象，故D符合题意．故选D．8.答案：A试题分析：试题分析：先利用P=UI计算正常工作时的电流最接近5A的用电器的功率，再估测各个选项的用电器的电功率，找出符合题意的选项．试题解析：正常工作时的电流最接近5A的用电器的功率P=UI=220V×5A=1100W，A、家用空调，在家庭中属于大功率用电器，功率在1000W以上；B、台式电脑的功率约为200WC、台灯的功率一般小于40W；D、电风扇的功率为几十瓦，可见只有家用空调的功率在1000W以上，正常工作时的电流最接近5A．故选A．9.答案：B试题分析：试题分析：（1）知道该电池的电压和它充足电后所储存的电能，根据Q=求出电荷量即手机电池的容量；（2）已知电荷量和手机正常通话时的平均电流，根据t=即可求出它正常待机的时间；（3）已知电荷量和手机待机时的平均电流，根据t=即可求出它正常待机的时间；（4）像硬币、钥匙等金属物体都属于导体，与电源接触都有可能引起短路．试题解析：A、由图可知，该手机电池充足电后所储存的电能W=6.29Wh，由W=UIt=UQ得，该手机电池的容量：Q===1.7A•h=1700mA•h，故A正确；B、手机正常通话时平均电流I=100mA，由I=得，该手机电池理论上只能维持连续正常通话时间：t===17h，故B错误；C、手机待机时平均电流I′=10mA，由I=得，该手机电池理论上只能维持连续正常通话时间：t===170h≈7.08天≈1周，故C正确；D、电极处略有凹陷，可以在一定程度上防止与硬币、钥匙等金属物体接触引起短路，而损坏电池，故D正确．故选：B．10.答案：C试题分析：试题分析：由Q=I2Rt可知，电流通过导体产生的热量跟电流、电阻大小和通电时间有关，电饭锅跟导线串联在一起，因此通电时间和电流大小相等时，电源线发现很热，说明电源线电阻大．电阻的大小又与导线的长度和粗细有关，导线越长、越小电阻越大．试题解析：电饭锅与电源线串联，流过它们的电流和通电时间相等，由Q=I2Rt可知，电源线很热，说明电源线电阻产生的热量多，电源线电阻比较大．导体的电阻与导体材料、导体长度、导体横截面积有关，电饭锅电源线的材料、长度一定，电阻较大，是因为电源线横截面积太小，电源线太细造成的；家庭电路中其它用电器与电饭锅并联，各支路间不互不影响，所以其它用电器仍正常工作．故选C．11.答案：B试题分析：试题分析：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测电源的电压，电流表测电路中的电流．根据电源的电压可知滑片移动时电压表V2示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，然后判断V2的示数与A的示数的比值变化，根据欧姆定律结合R1的阻值判断V1的示数与A的示数的比值变化．试题解析：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测电源的电压，电流表测电路中的电流．因电源的电压不变，所以，滑片移动时，电压表V2的示数不变，故B错误；将滑动变阻器R2的滑片由中点滑到最右端时，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表A的示数变小，由U=IR可知，R1两端的电压变小，即电压表V1的示数变小，故A正确；因V2的示数不变，A的示数变小，所以，V2的示数与A的示数的比值变大，故D正确；由R=可知，V1的示数与A的示数的比值等于R1的阻值，所以，V1的示数与A的示数的比值不变，故C正确．故选B．12.答案：D试题分析：试题分析：（1）由电阻R的铭牌可知允许通过的最大电流为0.6A，由图象可知电阻两端允许所加的最大电压，也是灯泡的额定电压，根据图象读出通过灯泡的电流，然后利用并联电路的电流特点求出并联时干路的最大电流，根据P=UI求出电路的最大总功率；（2）根据串联电路的电流特点结合灯泡的额定电流、电阻允许通过的最大电流确定电路中的最大电流，根据图象读出它们两端的电压，根据串联电路的电压特点求出串联时电源的最大电压，根据P=UI求出此时灯泡的电功率．试题解析：（1）灯泡的额定电压U L=6V，电阻R允许通过的最大电流I R=0.6A，由图象可知，电阻两端允许所加的最大电压U R=6V，因并联电路中各支路两端的电压相等，所以，L和R并联时，电路中的最大电压U=U L=U R=6V，由图象可知，通过L的电流I L=0.8A，因并联电路中干路电流等于各支路电流之和，所以，干路中的最大电流：I=I L+I R=0.8A+0.6A=1.4A，故A正确；电路的最大总功率：P=UI=6V×1.4A=8.4W，故B正确；（2）因串联电路中各处的电流相等，且I L=0.8A，I R=0.6A，所以，L和R串联时，电路中的最大电流I′=I R=0.6A，由图象可知，L两端的电压U L′=3V，因串联电路中总电压等于各分电压之和，所以，电源的最大电压：U′=U L′+U R=3V+6V=9V，故C正确；小灯泡的最大功率：P L′=U L′I′=3V×0.6A=1.8W，故D错误．故选D．13.答案：试题分析：试题分析：①物质由气态变为液态的过程叫液化，液化过程放出热量；②做功和热传递都可以改变物体的内能，热传递是能量的转移过程，做功过程实际是能量的转化过程；③人体运动时消耗的能量最终由食物的化学能转化而来的．试题解析：冬季你往手上“哈气”时手就会觉得暖和，这主要是因为呼出的水蒸气遇到较冷的手发生液化现象，液化过程要放出热量，放出的热量通过热传递的方式被手吸收；人体运动时消耗的能量最终由食物的化学能转化而来的．故答案为：水蒸气；热传递；化学．14.答案：试题分析：试题分析：已知发电厂的总装机容量为，利用W=Pt可求得满负荷运行时每天可以提供的电能；可以依据燃料燃烧放出的热量计算公式算出煤放出的热量；依据机械效率公式求得火力发电站的效率．要提高燃料的利用率可以利用排出的废气供热．试题解析：已知P=600MW=6×105kW，t=24h，由P=可得，W=Pt=6×105kW×24h=1.44×107kW•h；Q=qm=3.0×107J/kg×0.5kg=1.5×107J；已知E=1kW•h=1000W×3600s=3.6×106J，Q=1.5×107J，η=×100%=×100%=24%；要提高燃料的利用率可以利用排出的废气供热．故答案为：1.44×107；24%；利用排出的废气供热．15.答案：试题分析：试题分析：根据电压表的正确使用方法确定电源的正负极；根据电压表的量程、分度值以及指针的位置读出电压表的示数；电源外部电流总是从电源的正极出发，经过用电器，回到电源的负极的，电源内部电流是由负极到正极．电荷的定向移动形成电流，正负电荷定向移动方向相反，规定正电荷定向移动的方向为电流方向；所以负电荷定向移动的方向与电流方向是相反的．试题解析：根据图示可知，因为锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；电压表的量程为0～3V，分度值为0.1V，示数为0.6V；电流的方向是从铜片流经电压表流向锌片，而自由电子的移动方向与电流方向相反，所以铜片与电压表之间的导线中，自由电子的运动方向是从电压表流向铜片；而盐水中的电流的方向是由负极到正极，所以盐水中电流的方向是从锌片流向铜片．故答案为：负；0.6；从电压表流向铜片；从锌片流向铜片．16.答案：试题分析：试题分析：（1）在此实验装置中，运用转换法，电阻的大小通过比较电流表示数的大小来判断；（2）影响电阻大小的因素是：材料、长度、横截面积、温度，在探究过程中需用到控制变量法，不加特殊说明，认为温度相同．试题解析：由图可知，此题中是控制导体的材料和横截面积一定，而长度不同，故是研究导体的电阻大小跟长度的关系；在电源电压一定的情况下，导体电阻越大，电路电流越小，电流表的示数越小；导体电阻越小，电路电流越大，电流表的示数越大；因此可以通过观察电流表示数的大小判断电阻的大小，应用了转换法；（1）为了研究导体电阻与导体长度的关系，则需使导体的材料和横截面积相同，长度不同，应选用的三种导体是B、D、E；（2）为了研究导体电阻与横截面积的关系，则需使导体的材料和长度相同，横截面积不同，应选用的三种导体是A、B、C；（3）为了研究导体电阻与导体材料的关系，则需使导体的长度和横截面积相同，材料不同，应选用的三种导体是C、F、G；故答案为：导体长度；电流表示数；（1）B、D、E；（2）A、B、C；（3）C、F、G．17.答案：试题分析：试题分析：（1）电压表与被测电阻并联，滑动变阻器按一上一下的原则串联在电路中，滑片向右滑时电路中的电流变大，说明滑动变阻器接入电路中的电阻变小，即右下方接线柱必须接入电路中；（2）先确定电流表的量程和分度值，读出电流表的示数；探究电流与电阻的关系，需保持电阻两端的电压不变，根据U=IR可计算出电阻两端的电压值；（3）定值电阻的阻值越大，所需变阻器的阻值越大，可根据变阻器的最大阻值计算出可接入的最大阻值，确定实验数据的组数．试题解析：（1）探究“通过导体的电流与电阻的关系”的实验中，滑动变阻器要与定值电阻串联，采取“一上一下”的连接方式，滑片向右滑时电路中的电流变大，说明滑动变阻器接入电路中的电阻变小，即右下方接线柱必须接入电路中；如下图所示：（2）由图丙知，电流表的量程为0～0.6A，示数为0.3A；电阻两端的电压为U=IR=0.3A×5Ω=1.5V，将5Ω的定值电阻换成10Ω定值电阻进行实验，应保持电阻两端的电压为1.5V不变，所以应移动滑片直至电压表示数为1.5V；（3）由以上分析知，实验中应保持定值电阻两端的电压为1.5V不变，变阻器的最大阻值为20Ω，电路中的电流应为I===0.15A；则允许接的最大电阻值为：R===10Ω，15Ω、25Ω和30Ω均大于10Ω，不可以使用，则电路中只能接入5Ω和10Ω的电阻，所以还能测出一组．故答案为：（1）见上图；（2）1.5；0.3；（3）一．18.答案：试题分析：试题分析：（1）由题意可知，20℃的自来水经热交换套管后被预热成85℃，同时相同质量的100℃的开水从加热腔流进热交换套管后变为温开水流出，不计热损失，根据Q=cm△t得出等式即可得出直接饮用的温开水的温度；（2）由出水流量可知，每分钟加热水的体积，根据ρ=求出水的质量，根据Q吸=cm（t2-t1）求出。

14．一物体由静止开始沿直线运动，其加速度随时间变化的规律如图所示，取物体开始运动的方向为正方向，则下列关于物体运动的v －t 图象正确的是【答案】C 【解析】试题分析：在01s ～内，211/a m s =，物体从静止开始正向匀加速运动，速度图象是一条直线，1s 末速度11 1 /v a t m s ==，在1 2 s s ～内，221/a m s =-，物体将仍沿正方向运动，但要减速，2s 末时速度2120v v a t =+=，2 3 s s ～内重复01s ～内运动情况， 34s s ～内重复1 2 s s ～内运动情况，综上正确的图象为C 。

考点：运动学中的图像【名师点睛】根据加速度随时间变化规律的图象找出对应的加速度大小和方向，结合物体的初状态状态分析物体的运动情况。

15．如图，老鹰沿虚线MN 斜向下减速俯冲的过程中，空气对老鹰的作用力可能是图中的A ．F 1B ．F 2C ．F 3D ．F 4 【答案】B试题分析：鸟沿虚线斜向下减速飞行，加速度沿着虚线向上，故合力F沿着虚线向上；鸟受重力和空气对其作用力，根据三角形定则作图如下：故选项B正确。

考点：牛顿第二定律【名师点睛】本题是已知运动情况判断受力情况的问题，关键是先根据运动情况确定加速度方向，得到合力方向，然后受力分析后根据三角形定则判断空气作用力的方向。

16．沿平直公路匀速行驶的汽车上，固定着一个正四棱台，其上下台面水平，如图为俯视示意图。

在顶面上四边的中点a、b、c、d 沿着各斜面方向，同时相对于正四棱台无初速释放4 个相同小球。

设它们到达各自棱台底边分别用时T a、T b、T c、T d，到达各自棱台底边时相对于地面的机械能分别为E a、E b、E c、E d（取水平地面为零势能面，忽略斜面对小球的摩擦力）。

则有A．T a = T b = T d = T c，E a > E b = E d > E cB．T a = T b = T d = T c，E a = E b = E d = E cC．T a < T b = T d < T c，E a > E b = E d > E cD．T a < T b = T d < T c，E a = E b = E d = E c考点：机械能守恒定律；匀变速直线运动的位移与时间的关系；运动的合成和分解【名师点睛】本题要注意正确选择参考平面，建立坐标系，由运动学规律分析物体的运动过程，再由能量关系确定落地时的机械能。

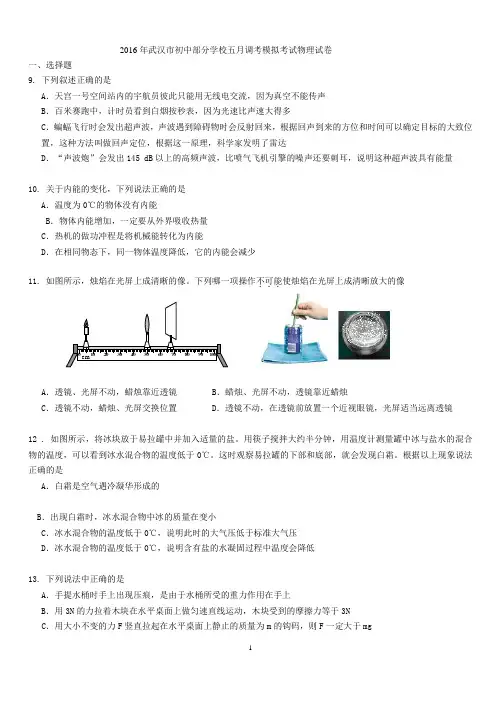

2016年武汉市初中部分学校五月调考模拟考试物理试卷 一、选择题9. 下列叙述正确的是A ．天宫一号空间站内的宇航员彼此只能用无线电交流，因为真空不能传声B ．百米赛跑中，计时员看到白烟按秒表，因为光速比声速大得多C ．蝙蝠飞行时会发出超声波，声波遇到障碍物时会反射回来，根据回声到来的方位和时间可以确定目标的大致位置，这种方法叫做回声定位，根据这一原理，科学家发明了雷达D ．“声波炮”会发出145 dB 以上的高频声波，比喷气飞机引擎的噪声还要刺耳，说明这种超声波具有能量10. 关于内能的变化，下列说法正确的是 A ．温度为0℃的物体没有内能 B ．物体内能增加，一定要从外界吸收热量 C ．热机的做功冲程是将机械能转化为内能D ．在相同物态下，同一物体温度降低，它的内能会减少11. 如图所示，烛焰在光屏上成清晰的像。

下列哪一项操作不可能．．．使烛焰在光屏上成清晰放大的像A ．透镜、光屏不动，蜡烛靠近透镜B ．蜡烛、光屏不动，透镜靠近蜡烛C ．透镜不动，蜡烛、光屏交换位置D ．透镜不动，在透镜前放置一个近视眼镜，光屏适当远离透镜12 . 如图所示，将冰块放于易拉罐中并加入适量的盐。

用筷子搅拌大约半分钟，用温度计测量罐中冰与盐水的混合物的温度，可以看到冰水混合物的温度低于0℃。

这时观察易拉罐的下部和底部，就会发现白霜。

根据以上现象说法正确的是A ．白霜是空气遇冷凝华形成的B ．出现白霜时，冰水混合物中冰的质量在变小C ．冰水混合物的温度低于0℃，说明此时的大气压低于标准大气压D ．冰水混合物的温度低于0℃，说明含有盐的水凝固过程中温度会降低13. 下列说法中正确的是A ．手提水桶时手上出现压痕，是由于水桶所受的重力作用在手上B ．用3N 的力拉着木块在水平桌面上做匀速直线运动，木块受到的摩擦力等于3NC ．用大小不变的力F 竖直拉起在水平桌面上静止的质量为m 的钩码，则F 一定大于mgD．跳水运动员起跳时，跳板向下弯，人对跳板的作用力与跳板对人的作用力平衡14. 如图所示，蹦极者此刻正从O点由静止开始蹦极，a点是弹性绳自然下垂时绳下端的位置，b点是蹦极者合力为零的位置，c点是蹦极者下降的最低点。

2015-2016学年度武汉市部分学校元月调考物理化学综合试卷一、选择题1．下列事例中，发生化学变化的是（）A．石蜡熔化B．酒精挥发C．纸张燃烧D．潮湿衣服被晒干2．绿色碘盐、高铁酱油、高钙奶粉中的“碘”“铁”“钙”指的是（）A．单质B．元素C．原子D．分子3．以下基本实验操作正确的是（）4．导致人体煤气中毒的物质是（）A．一氧化碳B．二氧化碳C．甲烷D．二氧化硫5．下列粒子结构示意图中，表示原子的是（）6．某气体可能含氢气、一氧化碳、甲烷中的一种或几种。

点燃该气体后，在火焰上方罩一个干燥的冷烧杯，烧杯内壁出现水雾。

把烧杯迅速倒转过来，注入少量澄清石灰水，振荡，石灰水变浑浊。

下列对该气体组成的推断中，不正确的是（）A．可能只含有氢气B．可能只含有甲烷C．可能只含有氢气和一氧化碳D．可能三种气体都存在7．某化学兴趣小组用一定质量的KClO3和MnO2固体混合物制取氧气。

下图表示该固体混合物在受热过程中，有关量随时间的变化情况(从开始反应计时)。

则纵坐标可以表示的是（）A．剩余固体中MnO2的质量分数B．剩余固体中KClO3的质量分数C．剩余固体中氧元素的质量D．生成O2的质量8．右图所示装置中，①、④为用紫色石蕊溶液润湿的棉球，②、③为用石蕊溶液染成紫色的干燥棉球。

如图所示缓慢通人CO2气体，观察并记录实验现象。

下列有关现象描述正确，且既能说明CO 2的密度比空气大，又能说明CO2与水反应的是（）A．③④变红，①②不变红B．①④变红，②③不变红C．④比③先变红，①②不变红D．④比①先变红，②③不变红9、如图所示是电著显微镜下的一些金原子.下列有关金原子的说法正确的是()A.人们也可以用肉眼和光学显微镜分辨出它们B.金是否处于固态可以从其原子的排列方式上进行推断C.这些金原子是保持静止不动的D.金原子之间有间隙,说明金原子间只有斥力10、关于内能的变化,下列说法正确的是()A.冬天用热水袋取暖,热水袋的内能逐渐增大B.云中形成的冰粒在下落过程中,不断对外界做功内能减小C.火箭从地面向上发射过程中,火箭外壳和大气摩擦后内能逐渐增大D.子弹击中一块木板后温度升高,子弹的内能增大,木板的内能减小11、某同学用如图甲所示的实验装置比较不同物质的比热容.用铁夹将温度传感器及分别盛有水和食用油的两个试管固定在铁架台上,温度传感器的探头部分与试管内的水和食用油良好接触,两只温度传感器通过数据采集线与计算机相连接.在计算机上打开与此仪器配套的专用软件,点击“开始记录”,同时打开红外加热器开关,对盛有水和食用油的试管进行加热,在计算机上可以得到相应的实验图线,如图乙所示.下列说法错误的是( )A.两个试管中必须盛有质量相同的水和食用油B.同时打开红外加热器开关的目的是使水和食用油升高相同的温度C.图线b表示水的温度随时间变化的规律D.食用油的比热容为2.1×l03J/(kg•℃)12、如图是四冲程汽油机的工作示意图,下列说法正确的是()A.这四个冲程的正确顺序是乙→甲→丁→丙B.靠惯性完成的冲程是甲、乙、丁C.甲冲程中内能转化为机械能D.丁冲程中内能转化为化学能13、如图所示,将气球在头发上摩擦后小女孩的头发会飘起来.下列说法正确的是()A.气球带电,头发不带电B.头发带电,气球不带电C.气球和头发带同种电荷D.气球和头发带异种电荷14、如图是武汉江滩公园中安装的一款太阳能LED路灯,下列说法正确的是()A.LED灯泡是由多个发光二极管制成的B.LED灯泡的发光部件是由超导体制成的C.太阳能电池板将太阳能直接转化为化学能储存起来D.太阳能电池板旁的蓄电池是将化学能直接转化为电能储存起来15、如图中,闭合开关后电路中的灯泡没有被短接的是( )16、如图的几种用电器中,正常工作时的电流最接近5A的是( )7、如图是某型号手机电池的铭牌,该手机正常通话时平均电流为100mA ,待机时平均电流为10mA .下列说法错误的是( )A .该手机电池的容量也可以标记为1700mAhB .该手机电池理论上只能维持连续正常通话15hC .该手机电池理论上可让手机待机一周D .电池的电极设计为向里凹陷,可以防止电池与硬币等金属物体接触引起短路18、有的电饭锅在使用时会闻到橡胶的焦糊味,用手摸其电源线发现很热,而其它用电器仍正常工作.发生这二现象的原因可能是( )A .家庭电路电压太高B .电饭锅的电源线太短C .电饭锅的电源线太细D .电饭锅的电源线的线芯是铜导线19、如图所示的电路中,若将滑动变阻器R 2的滑片由中点滑到最右端,则下列说法错误的是( )A .V 1的示数变小,V 2的示数不变B .V 1的示数不变,V 2的示数变大C .V 1的示数与A 的示数的比值不变D .V 2的示数与A 的示数的比值变大20、小灯泡L 和电阻R 上分别标有“6V 4.8W”和“0.6A”字样,:它们的电流随电压变化规律如图所示.:现将小灯泡L 和电阻R 连入电路中,若能确保电路中的元件不烧坏,则下列说法错误的是( )A .L 和R 并联时干路中的电流最大可达到1.4AB .L 和R 并联时电路的总功率最大可达到8.4WC .L 和R 串联时电源电压不超过9VD .L 和及串联时小灯泡的功率最大可达到1.2W二、非选择题21、(3分)冬季你往手上“哈气”时手就会觉得暖和,这主要是因为呼出气体中的__________液化,放出的热量通过__________的方式被手吸收,手的内能增加.你还可以通过跑步来让自己变得暖和,其实跑步时所消耗的能量最终是由食物中的__________能转化而来的.22、(3分)如图是华中地区最大的阳逻火力发电厂.发电厂的总装机容量为600MW,满负荷运行时每天可以提供__________度电.若每发一度电,需要消耗0.5kg标准煤,则发电厂的发电效率是__________.为了提高燃料利用率,请你给发电厂提供一个建议__________.23、(3分)如图所示,在烧瓶内盛少量水,给瓶内打气,当瓶塞跳出时,可以看到瓶内出现了__________,说明水蒸气__________成了可以看到的小水滴.在这个过程中,气体膨胀对外__________,温度__________,内能__________.24、(4分)如图所示,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个盐水电池.观察电压表的接线和指针偏转可知:锌片是盐水电池的__________极,电池的电压为__________V.铜片与电压表之间的导线中,自由电子的运动方向是__________;盐水中,正电荷不断地在铜片聚集,负电荷不断地在锌片聚集,盐水中电流的方向是__________.25、(5分)在“探究影响电阻大小的因素”的实验中,某实验小组准备实验时对每一个猜想都用三个实验数据进行对比。

考点：盐水电池考点1：盐水电池、水果电池的正负极：铜片是正极，锌片是负极自由电子考点2：电流的方向：在物理中我们规定电流方向跟正电荷的移动方向相同，跟负电荷的移动方向相反。

考点3：电路中电流的方向：闭合电路的电源外部，电流的方向总是从正极流向负极，在电源内部，则是由负极流向正极考点4：盐水电池、水果电池的能量转换：化学能转电能典例1：如图所示，；在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，制成了一个盐水电池。

（1）观察电压表的接线和指针偏转可知:锌片是盐水电池的负极。

分析：铜片与电压表的正接线柱相连，所以铜片是正极，锌片是负极（2）电池的电压为0.4 V。

铜片与电压表之间的导线中，自由电子的运动方向是电压表流向铜片；分析：铜片是正极，锌片是负极——电流方向为铜片到电压表。

负电荷定向移动方向与电流方向相反，所以自由电子的运动方向为电压表流向铜片。

（3）盐水中，正电荷不断地在铜片聚集，负电荷不断地在锌片聚集，盐水中电流的方向是从锌片流向铜片。

分析：电池外部电流方向是铜片流向锌片，盐水中——指电池内部，电池内部的电流方向为从负极流向正极，即锌片流向铜片。

（2016武汉元调）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。

观察电压表的接线和指针偏转可知：锌片是盐水电池的负极，电池的电压为0.6 V.铜片与电压表之间的导线中，自由电子的运动方向是电压表到铜片;盐水中，正电荷不断地在铜片聚集，负电荷不断地在锌片聚集，盐水中电流的方向是锌片到铜片.元月调考专题——电池（2020一初慧泉12月考）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。

观察电压表的接线和指针偏转，以下说法错误的是（ C ）A.铜片是盐水电池的正极B.电池电压为0.6VC.锌片与电压表之间的导线中，正电荷定向移动的方向是从电压表的负接线柱流向锌片D.盐水中电流的方向是从锌片流向铜片（2020江汉区期中）如图所示,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个盐水电池。

2016~2017学年度武汉市部分学校九年级调研测试物理化学综合试卷武汉市教育科学研究院命制可能用到的物理量：水的比热容c＝4.2×103J/kg·℃ 偏二甲肼的热值q＝4.25×107J/kg第I卷选择题共60分一、选择题本题包括20小题;每小题只有一个选项符合题意..每小题3分;共60分9.物质在不同状态下的分子模型如下图所示;下列有关说法正确的是A．甲图中分子相距最近;分子间的作用力最小B．甲图中分子静止;乙、丙两图中分子在做热运动C．乙图中分子相距最远;分子间的作用力可以忽略D．甲、乙、丙三图分别表示固体、液体、气体分子的排列情况10.关于温度、内能和热量;下列说法正确的是A．物体内能减小;一定放出热量B．物体内能减小;温度可能不变C．物体吸收热量;温度一定升高D．物体内能增加的越多;吸收的热量越多11.下列各图所列举的事例中;属于热传递改变物体内能的是12.关于热值和热机效率;下列说法正确的是A．使燃料燃烧更充分;可以增大热值B．燃料燃烧释放的热量越多;热值越大C．使燃料燃烧更充分;可以提高热机的效率D．热机使用的燃料的热值越大;热机的效率就越高13.如图所示;用一段细铁丝做一个支架;作为转动轴;把一根中间戳有小孔没有戳穿的饮料吸管放在转动轴上;吸管能在水平面内自由转动;用餐巾纸与吸管的一端摩擦使其带电;再用丝绸摩擦过的玻璃棒去靠近吸管;吸管两端都能与玻璃棒相互吸引..下列说法正确的是A．吸管两端都带负电B．吸管两端都带正电C．吸管的一端带正电;一端不带电D．吸管的一端带负电;一端不带电14.下图所示的电路中;有一只灯泡被短接的是15.如图所示的电路中;闭合开关后;两灯均不亮;电压表指针偏转了较大的角度..若电路中只有一处发生故障;则故障的原因可能是A．L1处发生断路B．L1被短接C．L2处发生断路D．L2被短接16.如图所示的电路中;电源电压保持不变..闭合开关;将滑动变阻器的滑片P向左移动的过程中;下列说法正确的是A．电流表A示数变大;电压表V2示数变大B．电流表A示数变大;电压表V1示数变小C．电压表V1示数与电压表V2示数变化量相同D．电压表V1与电压表V2示数可能相等17.如图所示是电阻甲和乙的I-U图象;下列说法不正确．．．的是A．通过甲的电流与它两端的电压成正比B．当乙两端电压增大时;通过它的电流也增大;它的电阻在减小C．甲、乙串联在电路中;甲、乙两端的电压可能相同D．甲、乙并联在电路中;通过甲、乙的电流可能相同18.如图所示;将两个不同规格的小灯泡接入电路;闭合开关后;灯L2比L1亮..若将L1更换成与L2规格相同的小灯泡L3;下列说法正确的是A．L2会比原来暗B．L2会比原来亮C．L2会比L3亮D．L2和原来的亮度相同19.下图是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置..两个透明容器中密封着等量的空气;下列说法正确的是A．U形管液面高度变化是因为U形管中液体的温度发生了变化B．图甲所示的装置可以用来探究电流通过电阻产生的热量跟电流大小的关系C．图乙所示的装置可以用来探究电流通过电阻产生的热量跟电阻大小的关系D．通电后;甲图中A、B电阻产生的热量之比是1:220.如图所示;电源电压保持4.5V不变;电流表的量程为0~0.6A;电压表的量程为0~3V;小灯泡的规格为“2.5V 0.25A”;滑动变阻器的规格为“50Ω 1A”..闭合开关;为了保证电路安全;下列说法正确的是不考虑小灯泡电阻的变化A．变阻器接入电路阻值的变化范围是20~50ΩB．电路消耗总功率的变化范围是0.675~1.125WC．电流表示数的变化范围是0~0.25AD．电压表示数的变化范围是0~3V第II卷非选择题;共60分二、非选择题本题包括12小题;共60分21.4分下图是神州十一号飞船搭乘长征二号FY11运载火箭发射升空时的壮观情景..该火箭使用的燃料是偏二甲肼;若火箭中加入质量为2t的偏二甲肼;则燃料完全燃烧放出的热量是________J..火箭发射升空时;燃料燃烧将________能转化为燃气的内能;燃气推动火箭和飞船上升过程中;飞船的机械能会________选题“增大”“减小”或“不变”;火箭外壳的温度会________选题“升高”“降低”或“不变”..22.4分如图甲所示的电路中;闭合开关后;如果电流表A1的示数为0.5A;电流表A2的示数为0.3A;则通过小灯泡L1、L2的电流分别是________A、________A..如图乙所示的电路中;闭合开关后;如果电压表V1的示数为2.5V;V2的示数为3.8V;则电压表V的示数是_____ ___V;此时小灯泡L1、L2的阻值之比是________..23.3分为了比较水和某种液体的吸热能力;某同学在2个相同的烧杯中分别装有水和某种液体;将两个规格相同的电加热器放在烧杯中分别对水和某种液体加热;并用相同的两1________相同..2该实验________选题“能”或“不能”得出水的吸热能力比某种液体强;原因是_____ _______________..24.4分下图是某同学探究影响导体电阻大小因素的实验装置..1图甲中的实验装置是为了探究电阻的大小是否跟导线的________有关..2在图乙的实验装置中;该同学利用线路板上的导线①②可以探究电阻的大小是否跟导线的________有关;利用导线②③可以探究电阻的大小是否跟导线的________有关..3除此之外;导体电阻的大小还可能跟________有关..25.5分在探究“电流与电压、电阻的关系”的实验中;同学们提出了以下猜想：猜想1：电流可能跟电压成正比猜想2：电流可能跟电阻成反比1在验证“猜想1”时;某同学的做法是：①按图甲所示电路连接实物图乙..由于粗心;该同学的电路没有连接完整;请你帮他连接完电路..②保持定值电阻R=10Ω不变;闭合开关S;调节滑动变阻器的滑片P;记下几组电压和电流值;并对实验数据进行分析;得到的结论是__________________..2为了继续验证“猜想2”;该同学接下来的做法是：①在上一次实验中挑选了一组电流表示数为0.5A的实验数据作为本次实验的第一组数据..接着将10Ω的电阻换成25Ω的电阻;闭合开关后;该同学应调节滑动变阻器的滑片;当观察到电压表示数为________V时;记录电流表示数..②再将25Ω的电阻换成5Ω的电阻;为了正确完成实验;该同学还必须改变________的连线..26.4分某同学用图甲所示的电路测量小灯泡的电功率..1请画出相应的电路图..2当加在小灯泡两端的电压等于小灯泡的额定电压3.8V时;电流表的示数如图乙所示;则小灯泡的额定功率是________W..3将小灯泡换成发光二极管;测量加在它两端的电压和通过它的电流;计算它的电功率;将所得的电功率与小灯泡相比;发现它们在亮度相当的时候;________的电功率较小.. 27.10分下图是某型号家用洗碗机的外形图;其部分参数如下表所示..这种洗碗机的工作过程是：先打开进水阀使水箱内进水;再通过电加热管将水箱内的水加热至设定温度;然后电动机带动水泵将水箱中的热水抽出;通过喷水管冲洗洗碗机内的餐具..1表中“50Hz”表示的含义是________..2已知该洗碗机一次标准洗涤程序的耗水量是9kg;耗电量是0.7kW·h;所需时间是125m in..①若某次标准洗涤时进水阀中水温为20℃;25分钟后即加热到设定的水温;则水箱中水吸收的热量是多少电加热管的加热效率是多少②试通过计算说明洗碗机内的电动机功率大约是多少2016～2017学年度武汉市部分学校九年级调研测试物理试卷参考答案及评分标准武汉市教育科学研究院命制22．4分0.3 0.2 6.3 25:3823．3分1额定电压与额定功率或其他合理答案2不能；无法判断水和某种液体质量是否相等或其他合理答案24．4分1材料2横截面积；长度3温度25．5分1①②电阻一定时;通过导体中的电流跟电体两端的电压成正比2①5；②电流表26．4分121.523发光二极管27.1这台家用洗碗机在频率为50Hz的交流电路中使用1分2①水箱内的水升温时吸收的热量2分电加热管通电时消耗的电能2分电加热管加热时的效率②洗碗机总共消耗的电能电动机工作时消耗的电能2分电动机功率。

2016—2017学年度武汉市九年级调研测试物理可能用到的物理量：g=10N/kg第Ⅰ卷（选择题共36分）一、选择题（本题包括12小题，每小题只有1个正确选项。

每小题3分，共36分）9．下列事例中利用声传递能量的是( )A．通过声学仪器接收到的次声波等信息判断地震的方位 B．利用超声波排除人体内的结石C．利用超声波给金属工件探伤 D．医生通过听诊器给病人诊病10．下列说法中错误．．的是( )A．水沸腾后继续加热，水的温度不会升高B．扩散现象等大量事实表明，一切物质的分子都在不停地做无规则运动C．热机的做功冲程是将机械能转化为内能 D．所有能量转化的过程，都服从能量守恒定律11．如图所示，某市民正站在平面玻璃制的地铁安全门外候车。

地铁到站后，安全门向两侧打开，该市民在左右两侧安全门中成像的情况分析正确的是( )A．都成完整的像，且两个像的位置与原来像的位置重合B．都成完整的像，且两个像在不同位置，两个像的距离等于两侧安全门之间的间距C．在两侧安全门中成的像越来越小，直至不成像D．各成半个像，合起来成一个完整的像12．如图甲所示，小明在一个玻璃杯的后方放置一张画有两个箭头的白纸。

当向玻璃杯中注水至两箭头中间时，透过玻璃杯中的水看到有一个箭头反向且变长了，如图乙所示。

下列说法中正确的是( )A．甲图中看到的两个箭头是实像B．乙图中看到下面的箭头变长了，说明装水的杯子相当于放大镜C．乙图中看到下面的箭头反向变长的现象与照相机成像原理相同D．乙图中看到下面的箭头反向变长的现象与投影仪成像原理相同13．关于家庭电路及安全用电，下列说法中正确的是( )A．低于220V的电压对人体都是安全的 B．试电笔是用来测试物体是带正电还是带负电的C．只有当人体接触带电体时，才可能发生触电事故D．家庭电路中，控制各个灯具的开关都应安装在火线上14．下列四幅图中，螺线管两端的极性标注正确的是( )15．下列装置中，利用电磁感应原理工作的是( )16．如图所示，跳水运动员踏板时首先从高处落到处于自然状态的跳板上（A位置），然后随跳板一同向下运动到最低点（B位置）。

2015-2016学年度武汉市部分学校九年级调研测试物理试题参考答案及评分细则2016．4.22一、选择题（本题包括12小题，每小题只有1个正确选项。

每小题3分，共36分）分）910 11 12 13 14 15 16 17 18 19 20 C B C A B C A C D A D A 二、非选择题（本题包括7小题，共34分）分）2121．（．（．（33分）增大受力面积，减小压强；分）增大受力面积，减小压强； 0 0；3732222．（．（．（44分）分）（1）插线板的连接方式如下图所示（3分）：（2）1.091.09××10442323．（．（．（33分）分）（1）深度）深度（2）平的；）平的； 两边的液面相平两边的液面相平24 ．（．（44分）分）（1）a（2）9696；； 小于小于（3）变小）变小25 ．（．（44分）分）（1）缓慢（匀速））缓慢（匀速）（2）0.45 m ； 80%（3）变大）变大26 ．（．（66分）分）（1）左；）左； 小灯泡断路（或灯丝断了）小灯泡断路（或灯丝断了）（2）0.280.28；； 0.7 ； 小于小于（3） “50Ω 1A ”27 ．（．（1010分）分）（1）摩擦力的示意图如下（2分）：（2） F 压=G 总=m 车g +G 人=20kg×=20kg×10N/ kg+600N=800N 10N/ kg+600N=800N ………………1分542800N 210pa 2010m 2F P S -===´´´ ………………2分（3）6111=60V 10A 13600s 1.0810J 222WW UIt ==´´´´=´总电 ………………1分 电动平衡车匀速行驶时电动平衡车匀速行驶时F =f = 0.1G =0.1×=0.1×800N=80N 800N=80N ………………1分W =FS =80N×=80N×10.8 ×10.8 ×10.8 ×10103m=8.64×m=8.64×10105J ………………1分 568.6410J 0.880%1.0810J W W h ´====´电 ………………2分。
