C50混凝土配合比设计书一、设计依据1、依据JGJ55-2O11《普通混凝土配合比设计规程》2、依据JTG/T3650-2020《公路桥涵施工技术规范》3、依据JTGE42-2005《公路工程集料试验规程》4、依据JTG3420-2020《公路工程水泥及水泥混凝土试验规程》二、原材料1.水泥：***水泥，型号：P.O52.5R o2、粗集料:碎石产地:***；级配:5-20mm连续级配。
3、细集料：砂，产地：***砂厂；中砂。
4、水：饮用水。
5、外加剂：***高效减水剂,***公司。
掺量1%,减水率取21%β三、坍落度：施工部位为桥梁上部构造，坍落度为70~90mm o四、施工工艺：采用机械强制搅拌，采用机械振捣成型。
五、养护条件：温度20±2°C,湿度＞95%.六、配合比设计(1)确定混凝土配制强度根据混凝土强度fcu,k=50Mpa,按。
=6.0MPa,计算混凝土配制强度：fcu z0=fcu z k+1.645σ=50+1.645×6=59.9(Mpa)(2)计算水灰比1)按强度要求计算水灰比1.计算水泥实际强度根据P.O52.5普通硅酸盐水泥fce z k=52.5MPa,水泥富裕系数取Yc=1.00,水泥实际强度为：fce=γcχfce,k=:1.OOX52.5=52.5(MPa)2.计算混凝土水灰比根据混凝土配制强度fcu z0=59.9MPa,水泥实际强度fce=52.5MPa,查表碎石A=O.46,B=0.07z计算水灰比：W=0.46×52.5=0.39C=59.9+0.46×0.07×52.5根据施工能力取0.362)按耐久性校核水灰比根据混凝土所处环境条件，查表得允许最大水灰比为0.60。
按强度计算水灰比0.36,符合耐久性要求。
采用计算水灰比为0.36。
(3)选定单位用水量根据要20mm,查表选用混凝土用水量为215kg∕m3Mw0=215*(1.-21%)=170(kg∕m3)(4)计算单位用灰量1)按强度计算求混凝土拌和物坍落度70-90mm,碎石最大粒径为单位用灰量根据混凝土单位用水量mwo=170kg∕m3,水灰比W∕C=0.36,混凝土单位用灰量为：mcθ=170/0.36=472kg∕m32)按耐久性校核单位用灰量根据混凝土所处环境条件,查表得最小水泥用量不低于300kg∕m3,按强度计算单位用灰量472kg∕m3,符合耐久性要求。
第八章砂浆配合比设计砂浆是由胶凝材料、细集料和水组成。
胶凝材料有水泥、石灰、石膏等。
细集料主要是砂，也有用工业废渣和石屑等。
砂浆按胶凝材料不同，可分为水泥砂浆，石灰砂浆和混合砂浆等；按用途可分为砌筑砂浆和抹灰砂浆；此外还有一些保温、吸声用砂浆。
第一节砌筑砂浆配合比设计用于砌筑砖、石、砌块等砌体的砂浆统称为砌筑砂浆。
一、原材料的技术要求㈠水泥常用的5种水泥均可使用，但不同品种的水泥不得混合使用。
选用水泥的强度一般为砂浆的强度4～5倍为宜，如强度太高，则应加掺合料。
对特殊用途的砂浆，要选用相应的特种水泥。
㈡砂子宜采用中砂，并应过筛，不得含有草根等杂物。
砂浆强度等于或大于M5级的水泥混合砂浆，砂的含泥量不应超过5%；强度小于M5的水泥混合砂浆，砂的含泥量不应超过10%(技术要求详见混凝土细集料有关规定)。
㈢石灰生石灰熟化石灰膏时，熟化时宜用不大于3㎜孔径筛过滤，并使其充分熟化，熟化时间不得少于15d。
沉淀池中贮存的石灰膏，应防止干燥、冻结和污染；不得含有未熟化颗粒。
严禁使用脱水硬化的石灰膏。
㈣水应采用不含有害物质的洁净水。
㈤掺合料掺合料技术要求见表8-1所示。
砂浆中常用的掺合料表8-1掺合料名称材料来源及技术要求使用方法粘土干法：将砂浆烘干磨细湿法：将砂浆加淋浆，用6㎜筛过筛、沉淀直接放入搅拌电石膏气焊用的电气水化后，经泌水，去渣得直接放入搅拌粉煤灰电厂、烟囱排灰直接放入搅拌塑化剂皂化松香：松香和氢氧化钠加热熔化得纸浆废液硫酸盐酒精废液加水稀释后放入搅拌注：采用细砂地区，砂的含泥量可经试验后酌情放大。
二、配合比设计砌筑砂浆配合比的设计，就是要计算出每立方米砂浆中水泥、石灰膏、砂子的用量。
根据《砌体施工规范》的规定，砂浆强度应满足：体强度等级砂浆试块的平均强度不得低于设计强度，即砂浆配合比的强度比设计强度提高一定幅度，此值应根据当地实际强度标准差σ，见表8-2来决定。
无统计数据，可按表8-2取用选配砂浆配合比。
C25混凝土配合比设计说明书一、设计要求：砼强度等级：C25使用部位：边沟、电缆沟等砼运输方式：砼罐车设计坍落度：90~110mm二、所用原材料：1、水泥：湖北华新堡垒牌P.O 42.5水泥，经试验，各项技术指标符合规范要求。
2、砂：狮形河中砂，经试验，各项技术指标符合规范要求。
3、碎石：霍山金河二厂生产的16~31.5㎜碎石与5~16㎜碎石按65：35比例掺配而成5~31.5mm连续级配碎石，经试验，各项技术指标符合规范要求。
4、水：当地山泉河水，经外委试验，符合混凝土拌合用水要求。
5、外加剂：江苏博特生产的JM-9缓凝减水剂，经外委试验，各项技术指标符合规范要求。
三、设计计算步骤：1、确定混凝土配制强度：由于无统计资料，根据JTJ041-2000附录-4，C20~C35砼强度标准差σ取值为5MPa。
根据JGJ55-2000标准，由公式（3.0.1）得：f cu，o=f cu，k+1.645σ=25+1.645×5=33.2MPa2、计算水灰比：配制混凝土的粗骨料为碎石，根据JGJ55-2000标准αa=0.46,αb=0.07,f ce值取42.5MPaαa×f ce 0.46×42.5w/c= = =0.57f cu，o+αa×αb×f ce 33.2 +0.46×0.07×42.5基准水灰比取值0.56。
3、选用单位用水量：根据施工时混凝土所需坍落度90~110mm，根据粗集料种类（碎石）最大粒径为31.5mm,根据标准JGJ55-2000第4.0.1款第2条规定,未掺外加剂时混凝土的用水量为210㎏/m3。
本设计掺水泥0.8%的JM-9缓凝减水剂，减水率β按11%计算，则实际单位用水量为m wa=m w0(1-β)=210×（1-11%）=187㎏。
4、计算单位水泥用量：m wa187m c0= = =334 kg/m3w/c 0.565、确定砂率（βs）根据标准JGJ55-2000第4.0.2条表4.0.2选定砂率为：βs=40%6、计算砂、石用量：采用重量法计算，假定混凝土容重为2400 kg/m3，则有：m c0+m s0+ m g0+ m wa= m cpm s0βs= ×100%m s0+ m g0将上面参数代入公式得：334+ m s0+ m g0+187=2400m s040% = ×100%m s0+ m g0解联立方程得：m s0=752 kg/m3m g0=1127 kg/m3其中碎石m g0=1127由16~31.5㎜和5～16㎜两种碎石按733：394组成。

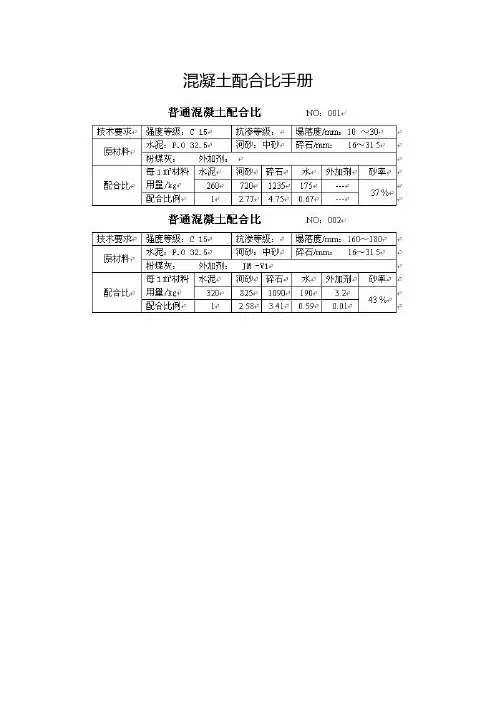

混凝土配合比手册【最新版】目录1.混凝土配合比的概念及意义2.混凝土配合比手册的内容概述3.混凝土配合比的设计原则和方法4.混凝土配合比手册的使用注意事项5.结论正文一、混凝土配合比的概念及意义混凝土配合比是指混凝土中各组成材料（水泥、砂、碎石、水）之间的比例关系。
一个合理的混凝土配合比，可以保证混凝土的强度、耐久性和经济性，对于建筑工程的质量和安全至关重要。
二、混凝土配合比手册的内容概述混凝土配合比手册是一本详细介绍混凝土配合比设计方法和实例的工具书。
它通常包含以下内容：1.混凝土的性能要求：包括强度、耐久性、工作性等；2.混凝土配合比设计原则和方法：如何根据性能要求和材料特性设计合理的混凝土配合比；3.混凝土配合比实例：针对不同性能要求和材料条件，给出具体的混凝土配合比实例；4.混凝土配合比调整方法：如何根据实际情况调整混凝土配合比，以满足工程需求。
三、混凝土配合比的设计原则和方法设计混凝土配合比需要遵循以下原则：1.满足强度要求：根据工程设计的强度要求，选择合适的水泥强度等级，并保证水泥用量满足强度要求；2.合适的工作性：确保混凝土具有良好的流动性和粘聚性，以方便施工；3.耐久性：根据工程环境的特点，选择合适的混凝土组成材料和配合比，提高混凝土的耐久性；4.经济性：在满足性能要求的前提下，尽量降低混凝土的成本。
设计混凝土配合比的方法主要包括：1.试错法：根据经验，多次调整配合比，直到满足性能要求；2.表格法：根据设计原则，列出配合比表格，逐一比较，选择最佳配合比；3.计算法：根据材料性能和设计要求，通过公式计算得到最佳配合比。
四、混凝土配合比手册的使用注意事项在使用混凝土配合比手册时，应注意以下几点：1.根据实际工程环境和材料条件选择合适的配合比；2.结合实际情况，适当调整手册中的配合比，以满足工程需求；3.在使用过程中，注意总结经验，不断优化和完善混凝土配合比。
五、结论混凝土配合比手册是混凝土工程中非常重要的参考工具，可以帮助工程师设计出性能优良、经济合理的混凝土配合比。
