C混凝土配合比

C水泥混凝土配合比报告普通水泥混凝土配合比是指将水泥、砂、石料和水按一定的比例混合制备成混凝土的工艺和方法。

正确的配合比可以保证混凝土的强度、耐久性、抗渗性和施工性能。

以下是一份普通水泥混凝土配合比报告，共计1200字以上。

一、配合比设计目标根据工程要求，本次水泥混凝土配合比设计的目标为：达到C40的强度等级。

二、计算各组份用量1.水泥用量计算：根据量均法则，按照水泥胶砂比例1:0.45计算，假设配合比中水泥胶砂含量为35%，则可得水泥用量Wc=(100/(1+胶砂含量))*胶砂用量；2.砂用量计算：根据混凝土强度等级C40，按照强度法则，可查找对应的标准强度值，假设为fcm=40；根据砂的湿密度和装载系数，计算砂的实际用量。

3.石料用量计算：根据砂石比例和砂石骨料的容重，计算石料的实际用量。

4.水用量计算：水用量一般根据水灰比确定，假设本次设计中采用水灰比为0.45，根据水泥用量计算水的实际用量。

三、配合比确定根据以上用量计算，可以得到本次水泥混凝土配合比如下：水泥用量：X kg砂用量：Y kg石料用量：Z kg水用量：W kg四、配比材料的选择和性能要求1.水泥：选择符合国家标准的普通硅酸盐水泥。

2.砂：选择粒径合适、骨料均匀、含泥量低的粗细砂。

3.石料：选择粒径大小合适、均一、干净、无泥、碎石块的骨料。

4.水：选择清洁、无杂质、无盐分的水。

五、掺合料的选择和掺入量确定根据工程需要，可适量掺入合适的掺合料，如硅灰石粉等，掺合量一般为水泥用量的10%左右。

六、施工注意事项1.配合比施工前，要进行试配实验，通过试验确定最佳的配合比。

2.施工时要按照标准操作程序，保持施工环境整洁，确保混凝土的质量。

3.混凝土的搅拌、运输和浇筑要均匀、顺畅，避免堆放太久导致混凝土的初凝。

4.施工完毕后，要及时进行养护措施，保持混凝土的湿润，防止开裂和渗水等问题。

七、配合比的试验及结果分析根据配合比进行试验，测定混凝土的强度和其他性能指标，与设计要求进行对比分析，确定配合比的合理性。

C30水：175kg水泥：461kg 砂：512kg 石子：1252kg配合比为：0.38:1:1.11:2.72.普通混凝土配合比计算书依据《普通混凝土配合比设计规程》(JGJ55-2000)(J64-2000)以及《建筑施工计算手册》。

一、混凝土配制强度计算混凝土配制强度应按下式计算：fcu，0≥fcu，k+1.645σ其中：σ——混凝土强度标准差（N/mm2）。

取σ=5.00（N/mm2）；fcu，0——混凝土配制强度（N/mm2）；fcu，k——混凝土立方体抗压强度标准值（N/mm2），取fcu，k=20（N/mm2）；经过计算得：fcu，0=20+1.645×5.00=28.23（N/mm2）。

二、水灰比计算混凝土水灰比按下式计算：其中：σa，σb——回归系数，由于粗骨料为碎石，根据规程查表取σa=0.46，取σb ＝0.07；fce——水泥28d抗压强度实测值，取48.00（N/mm2）；经过计算得：W/C=0.46×48.00/（28.23+0.46×0.07×48.00）=0.74。

三、用水量计算每立方米混凝土用水量的确定，应符合下列规定：1．干硬性和朔性混凝土用水量的确定：1）水灰比在0.40～0.80范围时，根据粗骨料的品种，粒径及施工要求的混凝土拌合物稠度，其用水量按下两表选取：2）水灰比小于0.40的混凝土以及采用特殊成型工艺的混凝土用水量应通过试验确定。

2．流动性和大流动性混凝土的用水量宜按下列步骤计算：1）按上表中坍落度90mm的用水量为基础，按坍落度每增大20mm用水量增加5kg，计算出未掺外加剂时的混凝土的用水量；2）掺外加剂时的混凝土用水量可按下式计算：其中：mwa——掺外加剂混凝土每立方米混凝土用水量（kg）；mw0——未掺外加剂时的混凝土的用水量（kg）；β——外加剂的减水率，取β=500%。

3）外加剂的减水率应经试验确定。

C30混凝土配合比计算书一、配制混凝土所用材料1、水泥——采用冀东水泥有限责任公司生产的强度等级为42.5Mpa 的普通硅酸盐水泥，已检各项指标合格。

2、碎石——采用宝腾碎石厂生产的碎石，按5-20mm碎石占55%，20—37.5mm碎石占45%，的比例掺配（该配比由委托方提供），混合料经筛分试验，符合5—37.5mm连续级配要求，碎石的各项指标已检合格（委托方提供）。

3、砂——采用陶思浩砂场河砂，属中砂，细度模数Mx＝3.0，其它各项指标已检合格（委托方提供）。

4、水——采用饮用水。

二、确定混凝土的配制强度(fcu,o)设计要求混凝土强度fcu,k=25Mpa,无历史统计资料，查表标准差σ＝5.0Mpa，混凝土的配制强度fcu,o=30＋1.645×5＝38.2 Mpa。

三、计算混凝土水灰比(W/C)1、按强度要求计算水灰比（1）计算水泥实际强度fce=Rc×fce,k=1.10×42.5=46.8Mpa。

（2）计算混凝土水灰比：本单位无混凝土强度加归系数统计资料，其回归系数按表查取A＝0.46 B＝0.07W/C＝Afce÷(fcu,o＋ABfce)＝0.46×46.8÷（38.2＋0.46×0.07×46.8）＝0.542、根据混凝土所处环境条件及其强度和耐久性要求，采用水灰比0.54四、选定单位用水量(mωо)根据设计要求及施工工艺要求（罐车运输），混凝土拌和物坍落度30—50 mm，碎石最大粒径为31.5mm，查表确定用水量mωо＝190kg/m3五、计算单位水泥用量(m co)m co= mωо/(W/C)=190/0.54=352kg六、确定砂率(βs)根据碎石最大粒径31.5mm，水灰比为0.54，砂率选定35%。

七、采用密度法计算砂(m so)和碎石(m go)的材料用量。

m so＋m go＋mωо＝ρcpmm so/ (m so＋m go)×100＝βs假定ρcp＝2400kg/m3m so＝650 kg/m3m go＝1208 kg/m3八、提出基准配合比m co:m so:m go:mωо＝352：650：1208：190＝1：1.85：3.43：0.541、计算试拌材料用量按计算初步配合比试拌25L混凝土拌合物，各种材料用量：水泥： 8.8000kg砂： 16.250kg碎石： 30.200kg水： 4.750kg按计算材料用量拌制混凝土拌合物，实测坍落度为21mm，不满足施工和易性要求，因此在保证水灰比加10%水泥浆，按调整后水灰比0.54试拌25L混凝土拌合物，各种材料用量：水泥： 9.677kg 碎石： 29.322kg砂： 15.74kg 水： 5.226kg按计算材料用量拌制混凝土拌合物，实测坍落度为45mm，满足施工工艺及和易性要求，此配合比为基准配合比。

C40混凝土配合比设计书一、设计依据：1、设计图纸2、JGJ55-2011 普通混凝土配合比设计规程3、JTG/T F50-2011《公路桥涵施工技术规范》4、JTG F60-2009《公路隧道施工技术规范》5、JTG/T F60-2009《公路隧道施工技术细则》6、GB/T50081-2002《普通混凝土力学性能试验方法》7、GB/T50080-2016《普通混凝土拌合物性能试验方法标准》8、JTG E30-2005《公路工程水泥及水泥混凝土试验规程》9、JTG F80/1-2004《公路工程质量检验评定标准》第一册（土建工程）二、设计说明：1、设计强度等级：C40。

2、设计混凝土坍落度：160~200mm。

3、水泥：海螺水泥P.O 42.5。

细骨料：选用泾川0~4.75mm天然中砂。

粗骨料：选用策底坡石料厂5~31.5mm碎石。

（注：该配合比所用粗集料为三级级配，5~10mm:10~20mm：20-31.5mm碎石按2:5:3比例掺配）。

外加剂：采用咸宁天安新型材料有限公司聚羧酸系高性能减水剂，按胶凝材料用量0.9%掺配。

拌合水：饮用水。

4、拟使用工程部位：圆管涵管节。

5、原材料主要技术指标及试验结论（1：水泥）材料名称规格主要试验检测项目备注细度80μm筛余标准稠度凝结时间安定性抗压强度MPa 抗折强度MPa水泥P.O42.5 初凝终凝试饼法雷式夹法3 d强度28d强度3 d强度28d强度后附检测规 定 值 ≤10% /≥45min ≤600min无弯曲无裂缝＜5 ≥17 ≥42.5 ≥3.5 ≥6.5报告实 测 测0.9 131.5g150 185 合格 1.0 30.4 47.6 5.5 7.6（2：粉煤灰） 材料名称 规 格 主 要 试 验 检 测 项 目备注粉煤灰Ⅱ级细 度45μm 筛余烧失量 需水量比 三氧化硫 含水量 游离氧化钙 安定性 雷氏夹法后附检测报告规 定 值 ≤25% ≤8% ≤105%≤3.0% ≤1.0%≤1.0%≤5%实 测 测21.93.6（3：粗集料）材料名称主 要 试 验 检 测 项 目备注粗集料 表观密度吸水率 含泥量 针片状含量 压碎值 坚固性 后附检测报告规 定 值 ＞2500kg/m ³≤1.0% ≤1.5% ≤20% ≤20% ≤12% 实 测 测27130.490.98.016.87.0(4:细集料) 材料名称 规 格主 要 试 验 检 测 项 目备注细集料0-4.75mm 细度模数 表观密度 堆积密度 空隙率含泥量坚固性后附检测报告规 定 值 2.3-3.0 ＞2500kg/m ³ ＞1350kg/m ³＜47% ＜3.0% ＜8% 实 测 测2.762521 149240.82.7/三、混凝土基准配合比设1、计算配制强度σ----混凝土强度标准差，取5.0MPa 。

C20水泥混凝土配合比报告一、试配要求和引用标准1、砼配制强度为，用于素桩；2、坍落度70mm ~90mm；3、《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）；4、《普通混凝土配合比设计规程》（JGJ 55-2000）；5、《公路工程集料试验规程》（JTG E41-2005）；6、《公路桥涵施工技术规范》（JTJ 041-2000）。

7、根据原材料的基本性质结合施工条件，在监理单位共同参与中设计该配合比如下：二、原材料1、水泥：渑池仰韶水泥有限公司水泥；2、砂：三门峡卢氏中砂，细度模数；3、碎石：三门峡张茅石料厂，碎石最大粒径为19mm，采用连续级配碎石，其中碎石占65%，碎石占35%；4、粉煤灰：三门峡火电厂Ⅰ-级粉煤灰；5、水：饮用水；三、计算初步配合比1、计算混凝土配制强度值（f cu,o）设计强度标准值f cu,k=20Mpa,保证率系数t=,标准差ó=5MPaf cu,o =f cu,k + ×ó=20+×5=（ Mpa）2、计算水胶比（W/(C+K））W/(C+K)=（f cu,o+ a a a b. f ce）式中回归系数a a为，a b为，f ce根据水泥强度等级选为,f cu,o为混凝土配制强度值 Mpa。

W/(C+K)=×（+××）=为了保证混凝土强度和结构的耐久性，根据经验采用水胶比：W/(C+K)为。

3、根据规范要求和施工经验选取用水量m w为221Kg /m3,4、计算单位胶凝材料用量（m co）m co= m w/ W/(C+K)=221/=410（Kg /m3）为了能得到和易性优良、耐久性良好、施工方便的混凝土，根据以往的经验，将该配合比中加入部分粉煤灰来满足这几方面的要求。

决定每立方混凝土加入70 Kg粉煤灰，340Kg水泥。

5、选定砂率(s)粗集料采用连续级配碎石，细集料采用细度模数为的中砂，选定砂率s =40%。

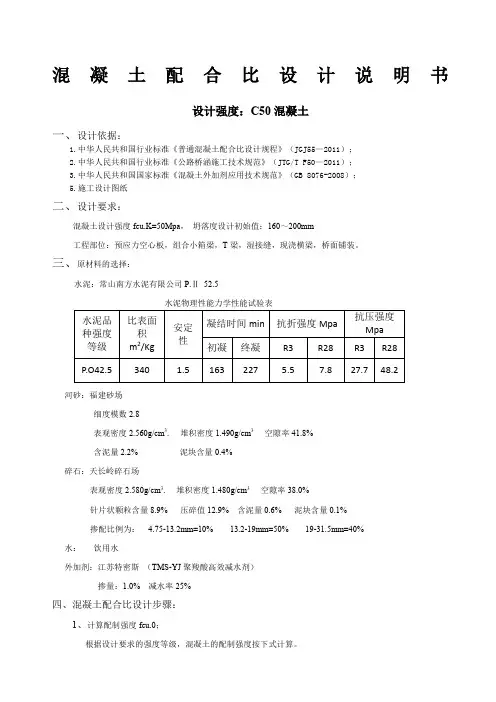

混凝土配合比设计说明书设计强度：C50混凝土一、设计依据：1.中华人民共和国行业标准《普通混凝土配合比设计规程》（JGJ55—2011）；2.中华人民共和国行业标准《公路桥涵施工技术规范》（JTG/T F50—2011）；3.中华人民共和国国家标准《混凝土外加剂应用技术规范》（GB 8076-2008）；5.施工设计图纸二、设计要求：混凝土设计强度fcu.K=50Mpa，坍落度设计初始值：160～200mm工程部位：预应力空心板，组合小箱梁，T梁，湿接缝，现浇横梁，桥面铺装。

三、原材料的选择：水泥：常山南方水泥有限公司P.Ⅱ52.5河砂：福建砂场细度模数2.8表观密度2.560g/cm3.堆积密度1.490g/cm3 空隙率41.8%含泥量2.2% 泥块含量0.4%碎石：天长岭碎石场表观密度2.580g/cm3.堆积密度1.480g/cm3 空隙率38.0%针片状颗粒含量8.9% 压碎值12.9% 含泥量0.6% 泥块含量0.1%掺配比例为： 4.75-13.2mm=10% 13.2-19mm=50% 19-31.5mm=40% 水：饮用水外加剂：江苏特密斯（TMS-YJ聚羧酸高效减水剂）掺量：1.0% 减水率25%四、混凝土配合比设计步骤：1、计算配制强度fcu.0；根据设计要求的强度等级，混凝土的配制强度按下式计算。

fcu.0=fcu.k+1.645×σfcu.k---混凝土设计强度1.645---混凝土强度达到95%保证率时的保证率系数。

σ---强度标准差（6.0Mpa）=50+1.645×6.0=59.9Mpa2、计算水灰比：（W/C）混凝土的水灰比W/C，根据下式计算。

W/C=（A×fce）/（fcu.0+A×B×fce）A、B---混凝土强度公式的回归系数，采用碎石时，A=0.53，B=0.20fce---水泥强度fcu.0---混凝土配制强度=(0.53×57.8)/(59.9+0.53×0.20×57.8)=0.46为了保证混凝土的耐久性，取W/C=0.313、单位用水量mwo的确定根据水灰比W/C=0.32 碎石公称最大粒径为25mm，坍落度为160-200mm，单位用水量为：W=215kg为保证工程质量和施工工作性，在混凝土中掺加水泥用量的1.1%高效减水剂。

C混凝土配合比计算集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#混凝土配合比设计说明书设计强度：C50混凝土一、设计依据：1.中华人民共和国行业标准《普通混凝土配合比设计规程》（JGJ55—2011）；2.中华人民共和国行业标准《公路桥涵施工技术规范》（JTG/T F50—2011）；3.中华人民共和国国家标准《混凝土外加剂应用技术规范》（GB 8076-2008）；5.施工设计图纸二、设计要求：混凝土设计强度=50Mpa，坍落度设计初始值：160～200mm工程部位：预应力空心板，组合小箱梁，T梁，湿接缝，现浇横梁，桥面铺装。

三、原材料的选择：水泥：常山南方水泥有限公司P.Ⅱ河砂：福建砂场细度模数表观密度cm3.堆积密度cm3 空隙率%含泥量% 泥块含量%碎石：天长岭碎石场表观密度cm3.堆积密度cm3 空隙率%针片状颗粒含量% 压碎值% 含泥量% 泥块含量%掺配比例为： =50% =40%水：饮用水外加剂：江苏特密斯（TMS-YJ聚羧酸高效减水剂）掺量：% 减水率25%四、混凝土配合比设计步骤：1、计算配制强度；根据设计要求的强度等级，混凝土的配制强度按下式计算。

=+×σ混凝土设计强度混凝土强度达到95%保证率时的保证率系数。

σ---强度标准差（）=50+×=2、计算水灰比：（W/C）混凝土的水灰比W/C，根据下式计算。

W/C=（A×fce）/（+A×B×fce）A、B---混凝土强度公式的回归系数，采用碎石时，A=，B=fce---水泥强度混凝土配制强度=×/+××=为了保证混凝土的耐久性，取W/C=3、单位用水量mwo的确定根据水灰比W/C= 碎石公称最大粒径为25mm，坍落度为160-200mm，单位用水量为：W=215kg为保证工程质量和施工工作性，在混凝土中掺加水泥用量的%高效减水剂。

C混凝土配合比设计报告一、引言混凝土配合比设计是指根据工程要求和材料的性能特点，确定混凝土中水、水泥、砂、骨料等各组分的比例和配合方式，以保证混凝土拥有足够的强度、耐久性和施工性能。

本报告旨在通过混凝土配合比设计，确定适合其中一工程要求的混凝土配合比。

二、设计依据1.工程要求：本工程为一座居民楼的地板工程，要求混凝土达到抗压强度等级为C30，泌水率要求不大于180mm，伸长率不大于6%。

2.材料选用：(1)水泥：使用硅酸盐水泥，强度等级为42.5；(2) 骨料：采用石灰石骨料和粗骨料，其容重分别为2.6g/cm³和2.4g/cm³，粒径在5mm~20mm之间；(3) 砂：采用粉煤灰掺和砂，级配在0.15mm~2.36mm之间；(4)控制性混凝土外加剂：使用聚羧酸型减水剂。

三、配合比设计步骤1.强度配合比确定根据工程要求的混凝土抗压强度等级为C30，可参照《混凝土配合比设计标准》的表格找到对应的配合比。

查得C30级别的混凝土配合比为：水泥：水：砂：骨料=1:0.55:1.41:2.692.砂率及骨料用量确定根据已知配合比中砂的用量为1.41，选取相应的骨料级配用量，使得砂率（砂的质量与固体材料质量的比值）控制在30%~50%之间。

通过试验及经验，选取砂率为38%左右，在此条件下确定相应的骨料用量为2.693.砂和骨料的容重及泌水率确定根据已知砂和骨料的容重分别为2.6g/cm³和2.4g/cm³，分别代入试验公式计算骨料理论容重γl为2.45g/cm³，砂理论容重γs为2.51g/cm³。

再根据混凝土泌水率不大于180mm的要求，按混凝土干燥密实度为0.96左右进行反算，得到混凝土干燥体积和理论体积的比值为0.534.水胶比确定由已知的配合比中水泥用量可计算出总的固体材料的质量，再根据理论容重确定总体积，得到总体积为0.517m³。

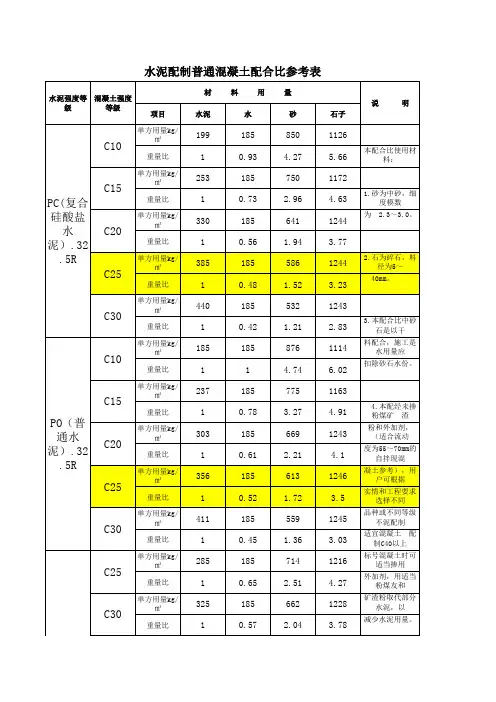

c混凝土配合比表文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]混凝土需要用水泥作胶凝材料，砂、石作集料，与水按一定比例配合，经搅拌、成型、养护才能形成，而混凝土按标准抗压强度划分的强度等级，称为标号，分为C10、C15、C20、C25等，C25混凝土配合比是多少呢？一、c25混凝土配合比1、C25混凝土配合比水泥?：水：砂：碎石372：175：593：1260 1：：：2、调整水灰比调整水灰比为，用水量为175kg，水泥用量为Mco=175/=417kg，按重量法计算砂、石用量分别为：M s o==579k g，M g o=1229k g3、混凝土配合比的试配、调整与确定试用配合比1和2，分别进行试拌：配合比1：水泥：水：砂：碎石=372：175：593：1260=1：：：；试拌材料用量为：水泥：水：砂：碎石=：：：；拌和后，坍落度为30m m，达到设计要求；配合比2：水泥：水：砂:碎石=417：175：579：1229=1：：：试拌材料用量为：水泥：水：砂：碎石=：：：拌和后，坍落度仅20mm,达不到设计要求，故保持水灰比不变，增加水泥用量500g，增加拌和用水210g，再拌和后，坍落度达到35mm，符合设计要求。

此时，实际各材料用量为：水泥：水：砂：碎石=：：：经强度检测（数据见试表），第1组、2组配合比强度均符合试配强度要求，综合经济效益，确定配合比为第1组，即：水泥：水：砂：碎石1?：：：372：175：593：1260k g/m 3二、c25混凝土配合比表1、现浇碎石混凝土配合比（单位：立方米）定额编号1234 5 项目C15C20C25C30C3 5 碎石粒径<16m m 材料单位数量数量数量数量数量水泥吨水泥吨中砂立方米<16m m石子立方米水立方米定额编号678910 项目C40C45C15C20C2 5 碎石粒径<16m m碎石粒径<20m m 材料单位数量数量数量数量数量水泥吨水泥吨水泥吨中砂立方米<16m m石子立方米<20m m石子立方米水立方米定额编号项目C30C35C40C4 5 碎石粒径<20m m 材料单位数量数量数量数量水泥吨水泥吨水泥吨中砂立方米<20m m石子立方米水立方米定额编号19 项目C15C20C25C30C3 5 碎石粒径< 材料单位数量数量数量数量数量水泥吨水泥吨中砂立方米<石子立方米水立方米定额编号2 4 项目C40C45C50C55C60 碎石粒径< 材料单位数量数量数量数量数量水泥吨水泥吨水泥吨中砂立方米<石子立方米水立方米定额编号29项目C15C20C25C30C3 5 碎石粒径<40m m材料单位数量数量数量数量数量水泥吨水泥吨中砂立方米<40m m石子立方米水立方米2、预制碎石混凝土配合比（单位：立方米）定额编号1234 5 项目C20C25C30C35C40 碎石粒径<16m m 材料单位数量数量数量数量数量水泥吨水泥吨中砂立方米<16m m石子立方米水立方米定额编号678910 项目C45C50C20C25C30 碎石粒径<16m m碎石粒径<20m m 材料单位数量数量数量数量数量水泥吨水泥吨---------- 水泥吨中砂立方米<16m m石子立方米<20m m石子立方米水立方米定额编号项目C35C40C45C50 碎石粒径<20m m材料单位数量数量数量数量水泥吨水泥吨中砂立方米<20m m石子立方米水立方米定额编号19项目C20C25C30C35C40 碎石粒径<40m m 材料单位数量数量数量数量数量水泥吨水泥吨中砂立方米<40m m石子立方米水立方米定额编号202 1 项目C45C50 碎石粒径<40m m 材料单位数量数量水泥吨中砂立方米<40m m石子立方米水立方米3、水下灌注碎石混凝土配合比（单位：立方米）定额编号1234 5 项目C20C25C30C35C40 碎石粒径< 材料单位数量数量数量数量数量水泥吨水泥吨水泥吨中砂立方米<石子立方米水立方米。

C20混凝土配合比设计报告一、设计根据1、施工图纸；2、招标文献；3、JGJ55-《一般混凝土配合比设计规程》4、JTG E30-《公路工程水泥及水泥混凝土实验规程》5、JTJ041-《公路桥涵施工技术规范》6、JTG E42-《公路工程集料实验规程》二、实验材料1、水泥：河南省同力水泥有限公司生产旳P.0 42.5水泥2、碎石:淇县业晟石料厂生产旳碎石。

采用4.75～31.5mm 持续级配16～31.5mm：9.5～16mm：4.75～9.5mm=35%：50%：15%3、砂:选用山东大汶河生产旳河砂，经实验细度模数Mx=2.86属于中砂。

4、水:饮用水三、工艺规定拌和站集中拌和、电子计量。

坍落度70～90mm。

四、初步配合比1、拟定配备强度fcu,o=fcu,k+1.645σ=20+1.645×5=28.2Mpa（取原则差取5Mpa）2、计算水灰比1﹚按强度规定计算水灰比f ce=42.5×1.0=42.5Mpa混凝土强度公式旳经验常数a a取0.46，a b取0.07W/C=（a a.f ce）/(fcu,o+a a*a b*f ce）=(0.46×42.5)/(28.2+0.46×0.07×42.5)=0.662﹚根据耐久性规定校核水灰比根据JTJ041-公路桥涵施工技术规范,计算水灰比为0.66,根据经验现取水灰比0.57,符合耐久性规定。

3、选定单位用水量m wo=200kg/m3已知混凝土坍落度为70～90mm。

选定单位用水为200kg/m3。

4、计算水泥用量1)水泥用量m co= m wo/(w/c)=200/0.57=351kg/m32)根据耐久性校核水泥用量根据JTJ041-公路桥涵施工技术规范,水泥351kg/m3符合耐久性规定。

5、选择砂率按JGJ55-一般混凝土配合比设计表4.0.2选择砂率βs =37%6、计算砂石用量采用质量法假定混凝土密度2400kg/m3由 m so+m Go=p cp- m co -m wo m so/( m so+m Go)×100%= βs计算得:m so=684kg /m3 m Go=1165kg/m3质量法初步配合比:m co：m so：m Go：m wo=351：684：1165：200即: 1:1.95:3.32:0.57五、调节工作性,提出基准配合比1、试拌38L多种材料用量水泥:351×0.038=13.34kg 砂: 686×0.038=25.99kg水:200×0.038= 7.60kg 石: 1169×0.038=44.27kg 2、调节工作性经试拌实测坍落度80mm 粘聚性、保水性良好，能满足施工和易性规定。

混凝土配合比计算公式混凝土配合比计算是指根据混凝土所需的强度、耐久性、流动性等要求，确定配合比中水泥、砂、石和水的用量比例。

混凝土配合比的准确计算能够有效保证混凝土强度、工作性能和耐久性的要求。

下面将介绍几种常见的混凝土配合比计算公式。

1.极限状况法（麦富迪公式）C/S=K1×σ/C1+K2×σ/C2+K3其中，C/S为水泥用量与骨料用量的比值；K1、K2、K3为系数，其值根据不同的实验条件确定；σ为混凝土的抗压强度；C1、C2为水泥和骨料的单位体积质量。

2.最小水胶比法最小水胶比法的原则是保证混凝土的强度要求，同时尽量减少水胶比，以提高混凝土的工作性能和耐久性。

该方法的公式如下：C/S=(1−P/V)/W/G其中，C/S为水泥用量与骨料用量的比值；P/V为粉煤灰或矿渣灰与总体积之比；W为水的重量；G为胶凝材料的重量。

3.单位水胶比法单位水胶比法是指以胶凝材料用量为基准，计算单位胶凝材料所需的水量，并以此作为指导确定混凝土的配合比。

该方法的公式如下：W/C=w1/(C1+w2)+w3/C3+w4/(C4+w5)其中，W/C为水胶比，表示单位胶凝材料所需的水量与胶凝材料用量的比值；w1、w2、w3、w4、w5为常数，其值需要根据实验数据来确定；C1、C3、C4为水泥、粉煤灰或矿渣灰和矿粉的质量。

总结：在混凝土配合比计算中，各种公式的选择需根据具体情况和要求来确定。

需要注意的是，以上公式仅为常见的计算方法，实际应用时还需要根据具体情况进行修正和调整。

此外，混凝土配合比的计算还需要考虑其他因素，如混凝土的实际用途、环境条件、施工要求等，以确保混凝土的性能和耐久性满足设计要求。

c混凝土配合比表 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#混凝土需要用水泥作胶凝材料，砂、石作集料，与水按一定比例配合，经搅拌、成型、养护才能形成，而混凝土按标准抗压强度划分的强度等级，称为标号，分为C10、C15、C20、C25等，C25混凝土配合比是多少呢？一、c25混凝土配合比1、C25混凝土配合比水泥：水：砂：碎石372 ：175：593：12601 ：：：？2、调整水灰比调整水灰比为，用水量为175kg，水泥用量为Mco=175/=417kg，按重量法计算砂、石用量分别为：Mso==579kg，Mgo=1229kg3、混凝土配合比的试配、调整与确定试用配合比1和2，分别进行试拌：配合比1：水泥：水：砂：碎石 = 372：175：593：1260 = 1：：：；试拌材料用量为：水泥：水：砂：碎石 = ：：：；拌和后，坍落度为30mm，达到设计要求；配合比2：？水泥：水：砂:碎石 = 417：175：579：1229 = 1：：：试拌材料用量为：水泥：水：砂：碎石 =：：：拌和后，坍落度仅20mm,达不到设计要求，故保持水灰比不变，增加水泥用量500g，增加拌和用水210g，再拌和后，坍落度达到35mm，符合设计要求。

此时，实际各材料用量为：水泥：水：砂：碎石 = ：：：经强度检测（数据见试表），第1组、2组配合比强度均符合试配强度要求，综合经济效益，确定配合比为第1组，即：水泥：水：砂：碎石1 ：：：372 ：175 ：593 ：1260kg/m3二、c25混凝土配合比表？1、现浇碎石混凝土配合比（单位：立方米）定额编号 1 2 3 4 5？项目 C15 C20 C25 C30 C35？碎石粒径<16mm？材料单位数量数量数量数量数量？水泥吨？水泥吨 -- -- -- -- ？中砂立方米？<16mm石子立方米？水立方米？定额编号 6 7 8 9 10？项目 C40 C45 C15 C20 C25？碎石粒径<16mm 碎石粒径<20mm？材料单位数量数量数量数量数量？水泥吨 -- -- ？水泥吨 -- -- -- --？水泥吨 -- -- -- --？中砂立方米？<16mm石子立方米 -- -- --？<20mm石子立方米 -- -- ？水立方米？定额编号 11 12 13 14？项目 C30 C35 C40 C45？碎石粒径<20mm？材料单位数量数量数量数量？水泥吨 -- -- --？水泥吨 -- --？水泥吨 -- -- -- ？中砂立方米？<20mm石子立方米？水立方米？定额编号 15 16 17 18 19？项目 C15 C20 C25 C30 C35？碎石粒径<？材料单位数量数量数量数量数量？水泥吨 --？水泥吨 -- -- -- -- ？中砂立方米？<石子立方米？水立方米？定额编号 20 21 22 23 24？项目 C40 C45 C50 C55 C60？碎石粒径<？材料单位数量数量数量数量数量？水泥吨 -- -- -- --？水泥吨 -- -- --？水泥吨 -- -- -- ？中砂立方米？<石子立方米？水立方米？定额编号 25 26 27 28 29？项目 C15 C20 C25 C30 C35？碎石粒径<40mm？材料单位数量数量数量数量数量？水泥吨 --？水泥吨 -- -- -- -- ？中砂立方米？<40mm石子立方米？水立方米？2、预制碎石混凝土配合比（单位：立方米）？定额编号 1 2 3 4 5？项目 C20 C25 C30 C35 C40？碎石粒径<16mm？材料单位数量数量数量数量数量？水泥吨 -- --？水泥吨 -- -- -- ？中砂立方米？<16mm石子立方米？水立方米？定额编号 6 7 8 9 10？项目 C45 C50 C20 C25 C30？碎石粒径<16mm 碎石粒径<20mm？材料单位数量数量数量数量数量？水泥吨 -- -- ？水泥吨 -- -- -- -- --？水泥吨 -- -- --？中砂立方米？<16mm石子立方米 -- -- --？<20mm石子立方米 -- -- ？水立方米？定额编号 11 12 13 14？项目 C35 C40 C45 C50？碎石粒径<20mm？材料单位数量数量数量数量？水泥吨 -- --？水泥吨 -- -- ？中砂立方米？<20mm石子立方米？水立方米？定额编号 15 16 17 18 19？项目 C20 C25 C30 C35 C40？碎石粒径<40mm？材料单位数量数量数量数量数量？水泥吨 -- --？水泥吨 -- -- -- ？中砂立方米？<40mm石子立方米？水立方米？定额编号 20 21？项目 C45 C50？碎石粒径<40mm？材料单位数量数量？水泥吨？中砂立方米？<40mm石子立方米？水立方米？3、水下灌注碎石混凝土配合比（单位：立方米）定额编号 1 2 3 4 5？项目 C20 C25 C30 C35 C40？碎石粒径<？材料单位数量数量数量数量数量？水泥吨 -- -- --？水泥吨 -- -- --？水泥吨 -- -- -- -- ？中砂立方米？<石子立方米？水立方米。

C30一般水泥混凝土配合比设计说明一、设计依据一、《一般混凝土配合比设计规程》JGJ55-20202.《混凝土应用技术标准》 GB 5019-20033、《一般混凝土力学性能实验方式标准》GB/T50081-20024、《一般混凝土拌合物性能实验方式标准》 GB/T50080-2002五、《公路桥涵施工技术标准》JTG/T F50-2020六、《混凝土外加剂应用技术标准》GB50119-2003二、仪器设备3.电子天平精度4.电子秤精度1g5.电子秤精度10g其他：铁盘、铁铲、水桶、烧杯、坍落度筒、捣棒、钢尺、镘刀等。

四、计算配合比1）配合比利用部位：桥涵工程（承台、系梁、搭板、护栏、座板等）、隧道工程（电缆井盖、盖板、挡水块、超前支护等）。

2）设计强度品级：C303）坍落度：140-180mm二、确信试配强度依照混凝土配合比设计要求，标准差取σ=,计算配制强度（f cu，0）：f cu，0≥f cu，k+σ=30+×=1）计算水灰比粗集料采纳（5-25）mm碎石，强度回归系数αa值取，αb值取，无水泥28天抗压强度统计取：f ce =γc f ce,g=×= MPa。

胶凝材料28天抗压强度取：f b=γfγs f ce =×=W/C=（αa* f b）/（f cu，0+αa*αb*f b）=（×）/（+××）=依照施工水平、本地原材料情形、混凝土利用环境、混凝土结构设计年限的要求；为确保混凝土的耐久性：水灰比W/C取：。

2）、确信每方混凝土用水量和水泥材料用量马贝SX-C16减水率为29%，混凝土用水量 m wo=m wo（1－wo=238kg,β）=238×=169 kg/m3，；依照外加剂掺量%，按现场实际情形取180kg/m3。

b.选定水泥用量：m co=m wo/W/C=180/=367 kg/m3c.减水剂的掺量%：m ao=m coβa=367×= kg/m33）、确信砂率(βs)依照所计算的水灰比及集料的特性确信砂率βs=44%a.确信砂（m so)和石（m go）用量，采纳重量法计算，假定混凝土每方的重量m cp=2400kg/m3b.砂石合计用量：m go+m so=m cp－m co－m wo=2400－367－180=1853kg/m3c.砂用量： m so=(m go+m so)×βs=1853×44%=815kg/m3d.碎石用量：m go=(m go+m so)－m so=1853－815=1038kg/m3碎石采纳5-16mm:5-25mm=5:5故5-16mm碎石重量：m go1=519kg/m35-25mm碎石重量：m go2=519kg/m3每立方基准混凝土配合比材料用量：m co：m so：m go1：m go2：m wo: m ao＝367：815：519：519：180:＝1: : : : :五、经实验室试配，为使混凝土拌合性质更好的符合要求，对基准配合比作出微调如下：m co：m so：m go1：m go2：m wo: m ao＝371: 810：515：516: 180：＝1：：：：：故实际容重为2392kg/m36、采纳水灰比别离为W/C＝、W/C＝、W/C＝拌制三组混凝土拌和物，砂率别离为43%，44%，45%，用水量不变，减水剂掺合料比例不变。
