C20无砂大孔混凝土配合比设计书

C20混凝土配合比设计可供应 32.5水泥密度：：Pc=3.10富裕系数：rc=1.13 中砂表观密度:P/s=2.65 碎石最大粒径：dmax=40mm表观密度：2.70,砼坍落度：30-50mm1、确定混凝土配制强度：按题意已知：设计要求砼强度Ry=20Mpa 按表3-3-2标准差ó=5.0按式：（3-3-1）Ryp=Ry+1.645*5.0=20+1.645*5=28.2Mpa2、计算水灰比：ó2(1)按强度要求计算水灰比：1、计算水泥实际强度：由题意已知采用，水泥Rd=32.5Mpa,水泥富裕系数：Rc=1.13（通常取Rc=1.00-1.13） Rs=RcRd=1.13*32.5=36.7Mpa2、计算水灰比：已知砼配制强度Ryp=28.2Mpa,水泥实际强度Rs=36.7Mpa砼强度回归系数采用表（3-1-7）A=0.48 B=0.52 按式（3-3-6）计算水灰比：W/C=ARs/(Ryp+ABRs)=(0.48*36.7)/(28.2+0.48*0.52*36.7)=0.47(2)按耐久性校核水灰比：根据砼所处环境条件属严寒地区，查表（3-3-3）允许最大水灰比0.60，按强度计算水灰比0.47，符合耐久性要求，采用水灰比为0.47（如不符合采用最大水灰比0.60）3、选定单位用水量：要求砼坍落度为30-50mm，碎石最大粒径dmax=40mm 查表（3-3-4）选用水量为175kg/cm3 4、计算单位用水量：1、已知砼单位用水量：Mo=175g/cm3水灰比：w/c=0.47 单位用水量为：Co=175/c=0.47=175/0.47=372.3kg/cm32、按耐久性计算：根据砼所处寒冷要区配筋砼查表（3-3-3）最小水泥用量为不低于280kg/cm3按强度要求计算单位用灰量372.3kg/cm3符合耐久性要求，（如下符合就采用280）故采用单位用灰量372.3kg/cm35、选定砂率（ßs）:已知碎石最大粒径40mm，水灰比0.47，查表（3-3-5）选定砂率范围30-35%，选定砂率为33%6、计算砂石用量：采用假定砼混合料湿表观密度Pcp=2400 kg/cm3解得：2400-372-175=1853砂：1853*33%=611 kg/cm3石：1853*（1-33%）=1242 kg/cm3即；水泥：砂子；碎石：水=372：611：1242：175Co: So: Go: Wo = 1: 1.64: 3.3: 0.473混凝土的砂率选用表（%）（JGJ/T55-96）表3-3-5水泥混凝土配合比设计计算表表3-3-9C40混凝土配合比设计C40混凝土用于某公路K**+***桥钢筋混凝土施工，要求施工时现场坍落度为30～50mm ，碎石的最大粒经为30mm 。

C20无砂混凝土合营比设计书【1 】
一.设计要素
1.设计根据
⑴JGJ55-2000《通俗混凝土合营比设计规程》
(2)现代混凝土合营比设计手册
2.设计技巧指标及请求
⑴设计强度等级C20;⑵渗入渗出系数大于2000m/d
3.合营比应用的材料
⑴
⑵碎石：梁场 10～20mm单粒级配
⑶水：饮用水 (4)减水剂：山西黄河
4.拟用工程部位：边沟无砂混凝土板
二.合营比设计进程
1.肯定基准合营比
⑴盘算试配强度
f cu,0= f cu,k/（1-σv
⑵盘算每m3 无砂大孔混凝土水泥用量
m co×f cu,0/f ce3×kg/m3
根据铁扶植【2010】241号,水泥用量宜为250～350,选用350kg/m3
⑶肯定水灰比
m co×
⑷盘算用水量
m wo×350=88kg/m3.
⑸1m3大孔混凝土碎石用量取每方10～20mm碎石慎密密度,即1630kg/m3.
⑹3.
(7)试拌调剂
经试拌混凝土和易性状况相符请求,表示为水泥在粗骨料概况包裹平均,没有水泥浆下淌现象,并且颗粒概况有金属光泽,无干涩感,同时在搅拌机内不结底,肯定基准合营比方下：。

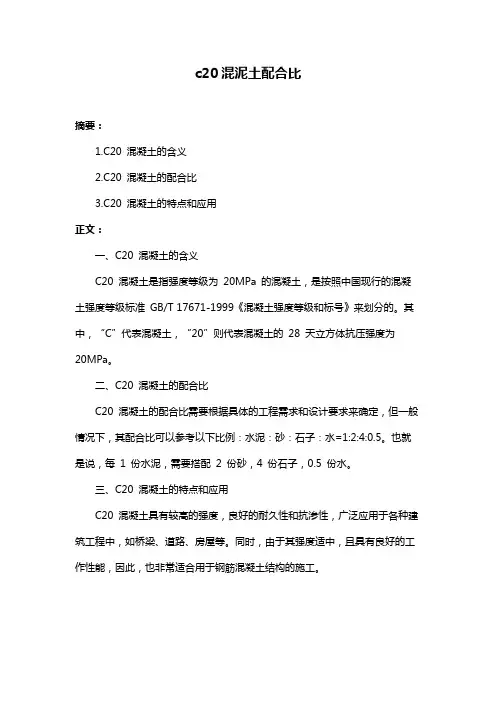

c20混泥土配合比
摘要：
1.C20 混凝土的含义
2.C20 混凝土的配合比
3.C20 混凝土的特点和应用
正文：
一、C20 混凝土的含义
C20 混凝土是指强度等级为20MPa 的混凝土，是按照中国现行的混凝土强度等级标准GB/T 17671-1999《混凝土强度等级和标号》来划分的。

其中，“C”代表混凝土，“20”则代表混凝土的28 天立方体抗压强度为
20MPa。

二、C20 混凝土的配合比
C20 混凝土的配合比需要根据具体的工程需求和设计要求来确定，但一般情况下，其配合比可以参考以下比例：水泥：砂：石子：水=1:2:4:0.5。

也就是说，每1 份水泥，需要搭配2 份砂，4 份石子，0.5 份水。

三、C20 混凝土的特点和应用
C20 混凝土具有较高的强度，良好的耐久性和抗渗性，广泛应用于各种建筑工程中，如桥梁、道路、房屋等。

同时，由于其强度适中，且具有良好的工作性能，因此，也非常适合用于钢筋混凝土结构的施工。

C20混凝土配合比设计报告书一、概述本段位于DIK62+820. 1〜DIK116+501.89,其中路基工程27.41km,各类桥梁18座，其中特大桥12座、大桥4座、框架桥2座，涵洞51座，宾安站和胜利站2座。

设计使用年限为 100 年。

二、配合比设计说明1、设计强度等级：C202、主要技术性能指标：碳化环境等级T1,最大水胶比为0.55,坍落度180〜220mm。

采用集中搅拌，罐车运输，泵压施工；混凝土要求和易性好，流动性好，不泌水。

3、力学性能：满足C20混凝土力学性能指标要求。

三、配合比设计依据1、《普通混凝土配合比设计规程》(JGJ55-2011)2、《铁路混凝土工程施工质量验收标准》(TB10424-2010)3、《普通混凝土力学性能试验方法》(GB/T50081-2011)4、《普通混凝土拌合物性能试验方法》(GB/T50080-2011)5、《混凝土结构工程施工质量验收规范》(GB50204-2011)6、《铁路混凝土》TB/T3275-20117、设计文件四、配合比所用原材料选用情况1、水泥：采用冀东水泥生产的P-042. 5水泥，其各种指标均符合《铁路混凝土工程施工质量验收标准》(TB10424-2010)要求。

(试验结果详见水泥试验报告)。

2、粉煤灰：采用大唐鸡西第二热电生产的F类II级粉煤灰(掺量30%),其各项指标均符合《铁路混凝土工程施工质量验收标准》(TB10424-2010)要求。

(试验结果详见粉煤灰试验报告)。

3、细骨料：采用于海波砂场中砂，细度模数2. 5,其各项指标符合(试验结果详见细骨料《铁路混凝土工程施工质量验收标准》(TB10424-2010)试验报告)要求。

4、粗骨料：采用宾县平坊太平采石场碎石，采用5〜10mm、10〜20mm、20〜31. 5mm三种规格进行掺配，其中5〜10mm占20%, 10〜20mm占50%, 16-31. 5mm占30%,其各项指标符合《铁路混凝土工程施工质量验收标准》(TB10424-2010)要求。

C20混凝土配合比设计质量检测中心2015年08月15日一、设计概述质量检测中心，对粗集料压碎值、筛分、含泥量、表观密度、针片状含量，细集料筛分、表观密度、含泥量，水泥标准稠度用水量、凝结时间、比表面积、胶砂强度进行检测试验，进行C25混凝土配合比设计。

使用部位：隧道基层、整平层、圆管涵基础、八字墙、竖井、盖板涵涵台、帽石、涵底铺砌、锥坡预制块、斜腿钢构天桥、通道边沟盖板，桥墩防撞墙等设计坍落度：120～160mm二、主要仪器设备本配合比检验报告所使用的仪器设备有电动摇筛机、电子天平（浸水）、电子天平、电子分析天平、粉煤灰燃烧炉、电热恒温干燥箱、压碎值测定仪、针片状规准仪、全自动比表面积测定仪、水泥胶砂电动抗折抗压仪、水泥稠度凝结时间测定仪、行星式水泥胶砂搅拌机、水泥胶砂振实台、水泥净浆搅拌机、数控水泥砼标准养护箱、水泥沸煮箱、坍落度筒、单卧轴强制式砼搅拌机、水泥混凝土贯入阻力仪、电子台秤、压力试验机。

三、设计及试验依据1、《公路工程集料试验规程》（JTG E42-2005)2、《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005)3、《用于水泥和混凝土中的粉煤灰》（GB/T 1596-2005)4、《用于水泥和混凝土中的粒化高炉矿渣粉》（GB/T 18046-2008)5、《普通混凝土配合比设计规程》（JTJ 55-2011)6、《公路桥涵施工技术规范》（JTG/T F50-2011)7、《混凝土配合比设计及应用技术指南》8、设计说明四、原材料试验结果1、水泥：采用华新水泥（河南信阳）有限公司生产的堡垒牌P.O42.5水泥，按ISO国家标准检测方法，其各项指标试验结果详见表1,各项指标经检验符合规范要求。

表1 水泥各项指标试验结果一览表水泥批号标准稠度用水量（%）初凝时间(min)终凝时间(min)安定性3天强度(MPa) 28天强度(MPa)抗折抗压抗折抗压P.O42.5 28.6 175 360 合格 5.9 37.6 / /技术指标要求-- ≥45≤600合格≥3.5≥17≥6.5≥42.52、粗集料：采用孝昌鑫成石料场碎石，为5～31.5 mm连续级配,最大粒径为37.5mm，其各项指标试验结果见表2，各项指标经检验符合规范要求。

C20混凝土配合比设计说明书一、用途：帽石、隔水墙、八字墙、涵身基础等。

二、依据标准：1.公路工程水泥及水泥混凝土试验规程《JTG E30-2005》2.公路工程集料试验规程《JTG E40-2005》3.普通混凝土配合比设计规程《JGJ 55-2011》4.公路桥涵施工技术规范《JTG/TF5 0-2011》三、原材料1.水泥采用广东省英德海螺水泥有限公司生产的“海螺牌”P.O42.5普通硅酸盐水泥，具体性能指标如下：2.砂为北江砂场的河砂，具体性能指标如下：①②级配3.碎石采用贵田碎石厂生产的16-31.5mm、10-20mm及5-10mm三种规格的碎石按16-31.5mm：10-20mm：5-10mm=20:60:20的比例掺配，具体指标如下：①5-31.5㎜碎石性能指标②级配按16-31.5mm：10-20mm：5-10mm=20:60:20比例掺配的5-31.5㎜混合级配如下：4. 外加剂：江苏超力建材科技有限公司生产的CPA-R聚羧酸高性能减水剂。

5. 水：当地地下水：ρw=1000 kg/m3。

四、混凝土配合比的计算1.计算配制强度ƒcu,o=ƒcu,k+1.645σ，其中ƒcu,k取20，σ取4则ƒcu,o=20+1.645×5=26.6（MPa）2.求出相应的水胶比W/B=（аa*ƒb）/（ƒcu,o+аa*аb*ƒb），其中аa取0.53，аb取0.2，ƒb取42.5则W/B=（0.53*42.5）/（28.2+0.53*0.2*42.5）=0.72根据最大水胶比0.60、最小水泥用量280Kg/m3要求，结合原材料情况及施工工艺要求，经调试后水胶比取0.583.选取每m3混凝土的用水量碎石最大粒径为31.5mm，砂为粗砂，通过试拌、设计坍落度为120mm-160mm，查表选取用水量：m wo=205+(140-90)÷20×5=217.5（kg/ m3）当外加剂掺量为水泥用量的0.6%时经试拌外加剂减水率为20%。

C20混凝土配合比设计计算书一、设计依据1、普通混凝土设计规程，（JGJ55-2000）2、公路桥梁施工技术规范，（JTJ041-2000）3、醴茶高速公路设计文件二、设计条件工程名称：湖南醴茶高速12标桥涵工程使用部位：边沟、护坡等混凝土强度设计等级：C20设计坍落度：100～140mm使用材料：中材水泥PC 32.5M p砂：中砂：M x=2.70石：碎石：4.75～9.5mm占30%，9.5-19mm占30%，16-31.5mm占40%（重量比）水：地下水，可饮用。

三、设计计算步骤1.确定混凝土试配强度：为了在现场的条件下使配制的混凝土强度保证率达到95%，查得保证率与概率之间的关系，系数t=-1.645,混凝土强度标准差б＝5.0Mpa，根据JGJ55-2000标准,由公式（3.0.1）得：f c u, o = f c u, k +1.645б=20+1.645×5=28.2Mpa2.计算水灰比：该混凝土配制的粗骨料为碎石，根据JGJ55-2000标准a a=0.46, a b=0.07f c e=r c×f c e ,ga a×f c e0.46×32.5×1.10（暂按）w/c= —————————= —————————————f c u, o＋a a×a b×f c e26.6＋0.46×0.07×1.10×32.5= 0.59查桥规JTJ041-2000无筋混凝土，按混凝土工作性和耐久性要求以及以往的经验，确定基准配合比为0.563.选用单位用水量：根据施工时混凝土所需坍落度，S L=120～140mm,根据粗骨料种类（碎石）最大粒径为31.5mm，根据标准JGJ55-2000第4.0.1款第1条第1)条规定,混凝土用水量选定为查表（4.0.1-2）:m w o=205㎏4.计算水泥用量：m w o（m w a）205m c o=————————= ———=366㎏w/c 0.565.确定砂率（βs）：根据标准JGJ55-2000第4.0.2条表4.0.2选定砂率为：（查表4.0.2）βs=38%6.计算砂石用量：根据标准JGJ55-2000第5.0.8条规定，采用重量法计算：m c o＋m s o＋m g o＋m w o=m c pm s oβs= —————×100%m s o＋m g o将上面参数带入公式得：假定混凝土容重为2400㎏：366＋m s o＋m g o＋205=2400 m s o＋m g o=2400－205—366=1829m s o38%= ———————×100%m s o＋m g o或：m s o =1829×38=695㎏, m g o= 1134㎏7.初步配合比为：水泥：砂：石：水1立方米混凝土各材料用量为（㎏）：366：695：1134：205理论配合比为: 1：1.90：3.10：0.568.试配调整：根据标准JGJ55-2000第6.1.2条的规定，混凝土试配最小搅拌量为25L。
