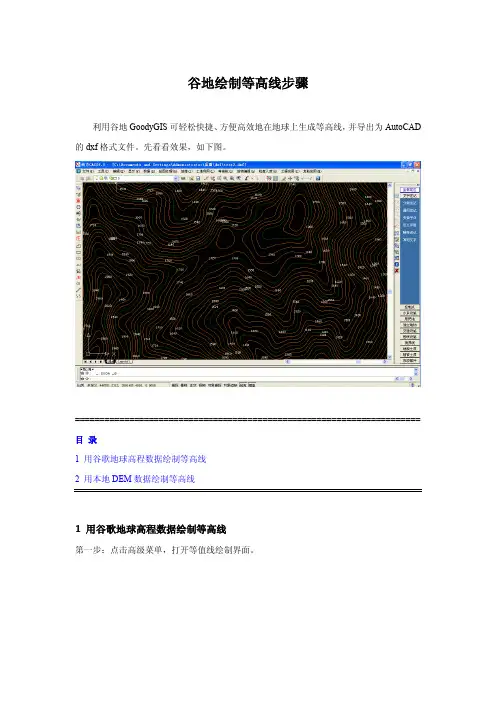

如何利用谷歌地球制作等高线讲解

谷地绘制等高线步骤利用谷地GoodyGIS可轻松快捷、方便高效地在地球上生成等高线，并导出为AutoCAD 的dxf格式文件。

先看看效果，如下图。

====================================================================== 目录1 用谷歌地球高程数据绘制等高线2 用本地DEM数据绘制等高线1 用谷歌地球高程数据绘制等高线第一步：点击高级菜单，打开等值线绘制界面。

第二步：绘制矩形或多边形，并用鼠标左键点击它，识别状态显示成功。

第三步：设置采样点间距、等高距和等高线颜色等参数。

是否叠加高程标注，标注密度也可以设置。

第四步：点击提取高程并绘制等高线按钮。

地球窗口会移动，并调用surfer软件生成等高线，叠加在地球上。

如果范围较大，高程点数太多，可能会持续较长时间，请耐心等待。

等高线成功生成后叠加在地球上，如下图：第五步：导出AutoCAD的dxf格式文件。

首先需要选择输出坐标系，最好是选择平面坐标系，如北京54、西安80和UTM。

别忘了设置坐标转换参数哦！至此，等高线绘制并导出完成，我们用AutoCAD或南方CASS打开导出的dxf文件，如下图。

默认叠加图层有高程点、等高线、高程标注，可以任意编辑和删除图层。

2 用本地DEM数据绘制等高线第一步：点击高级菜单，打开等值线绘制界面。

第二步：绘制矩形或多边形，并用鼠标左键点击它，识别状态显示成功。

第三步：勾选是否采用加载的本地DEM数据。

如果还没有加载本地dem数据，则弹出加载DEM文件对话框，点击导入本地DEM文件，选择多边形所在区域的dem文件，以粉色边框表示。

当多边形范围跨多个dem网格时，需加载相应的多个dem数据文件。

到此，我们可以将dem网格隐藏，以便于后期操作。

第四步：设置等高距。

由于SRTM高程数据自身采样分辨率为90米，因此无需设置采样点间距，默认为90米。

第五步：点击提取高程并绘制等高线按钮，系统自动从加载的dem文件提取高程，并调用surfer软件生成等高线，叠加在地球上。

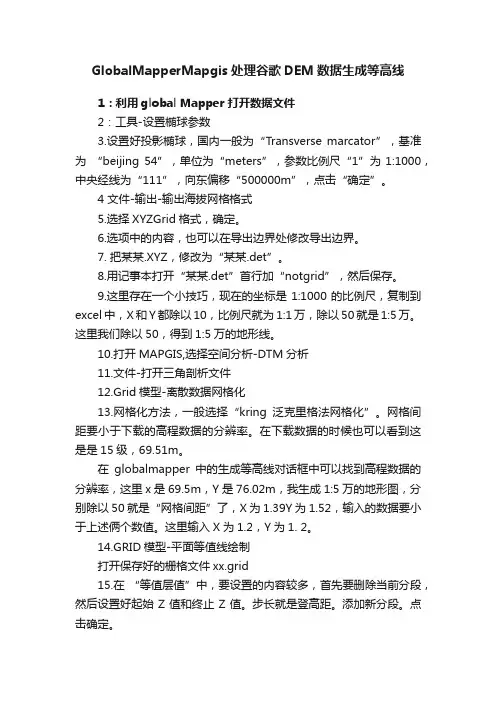

GlobalMapperMapgis处理谷歌DEM数据生成等高线1：利用global Mapper 打开数据文件2：工具-设置椭球参数3.设置好投影椭球，国内一般为“Transverse marcator”，基准为“beijing 54”，单位为“meters”，参数比例尺“1”为1:1000，中央经线为“111”，向东偏移“500000m”，点击“确定”。

4 文件-输出-输出海拔网格格式5.选择XYZGrid格式，确定。

6.选项中的内容，也可以在导出边界处修改导出边界。

7. 把某某.XYZ，修改为“某某.det”。

8.用记事本打开“某某.det”首行加“notgrid”，然后保存。

9.这里存在一个小技巧，现在的坐标是1:1000的比例尺，复制到excel中，X和Y都除以10，比例尺就为1:1万，除以50就是1:5万。

这里我们除以50，得到1:5万的地形线。

10.打开MAPGIS,选择空间分析-DTM分析11.文件-打开三角剖析文件12.Grid模型-离散数据网格化13.网格化方法，一般选择“kring泛克里格法网格化”。

网格间距要小于下载的高程数据的分辨率。

在下载数据的时候也可以看到这是是15级，69.51m。

在globalmapper中的生成等高线对话框中可以找到高程数据的分辨率，这里x是69.5m，Y是76.02m，我生成1:5万的地形图，分别除以50就是“网格间距”了，X为1.39Y为1.52，输入的数据要小于上述俩个数值。

这里输入X为1.2，Y为1. 2。

14.GRID模型-平面等值线绘制打开保存好的栅格文件xx.grid15.在“等值层值”中，要设置的内容较多，首先要删除当前分段，然后设置好起始Z值和终止Z值。

步长就是登高距。

添加新分段。

点击确定。

16.线参数设置所有等高线的参数。

17.注记参数设置计曲线的参数注记始层就是“等值层值”，这里选择2就是从200开始。

频度选5就是每5条标记一根。

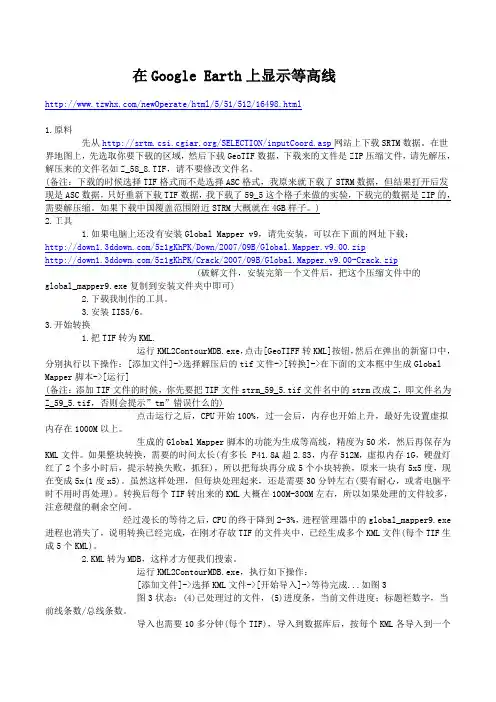

在Google Earth上显示等高线/newOperate/html/5/51/512/16498.html1.原料先从/SELECTION/inputCoord.asp网站上下载SRTM数据。

在世界地图上，先选取你要下载的区域，然后下载GeoTIF数据，下载来的文件是ZIP压缩文件，请先解压，解压来的文件名如Z_58_8.TIF，请不要修改文件名。

(备注：下载的时候选择TIF格式而不是选择ASC格式，我原来就下载了STRM数据，但结果打开后发现是ASC数据，只好重新下载TIF数据，我下载了59_5这个格子来做的实验，下载完的数据是ZIP的，需要解压缩。

如果下载中国覆盖范围附近STRM大概就在4GB样子。

)2.工具1.如果电脑上还没有安装Global Mapper v9，请先安装，可以在下面的网址下载：/5z1gKhPK/Down/2007/09B/Global.Mapper.v9.00.zip/5z1gKhPK/Crack/2007/09B/Global.Mapper.v9.00-Crack.zip(破解文件，安装完第一个文件后，把这个压缩文件中的global_mapper9.exe复制到安装文件夹中即可)2.下载我制作的工具。

3.安装IIS5/6。

3.开始转换1.把TIF转为KML.运行KML2ContourMDB.exe，点击[GeoTIFF转KML]按钮，然后在弹出的新窗口中，分别执行以下操作：[添加文件]->选择解压后的tif文件->[转换]->在下面的文本框中生成Global Mapper脚本->[运行](备注：添加TIF文件的时候，你先要把TIF文件strm_59_5.tif文件名中的strm改成Z，即文件名为Z_59_5.tif，否则会提示”tm”错误什么的)点击运行之后，CPU开始100%，过一会后，内存也开始上升，最好先设置虚拟内存在1000M 以上。

SU里面
找到项目位置点选
择区域然后调整
大小点右上角捕捉
点一下这个他就有地形了
他
是锁定的右击解锁然后文件导出三维
OBJ格式模型选项默认文件导入找到刚刚导出的OBj格式的文件
打开这时候模型角度需要反转一下在右视图变动-旋转-90度完了选中模型
曲面-嵌面点确
定他就生成一个曲面把原来的删掉留着嵌面生
成的选了以后在前视图模型最底下点一下按着shift在模型最高点之上点一下然后输入等高线距比如2500然后
按enter他就在生成等高线
完了以后曲面删掉留等高线
文件另存为
CAD 就
弄好了。

所需软件：1、谷地地理信息系统.exe2、谷歌地球-取点工具.exe3、南方CASS cad测量软件步骤：1、打开谷地，找到目标点位置。

使用绘图——矩形工具，绘出需要的范围。

（如果范围较大，建议分成N块矩形）2、在侧边栏高程下载，选择已绘好的矩形，选择单个对象（点线面），然后鼠标左键选择矩形3、点击侧边栏高程数据提取，弹出提取窗，点击计算高程点数，有了高程点数数据之后，即可开始提取，选择保存提取数据的文件位置。

3、提取完成后得到一个CSV格式的数据文件，用Excel打开，数据按编号-纬度-经度-高程的顺序调整位置，并去掉标题。

4、修改后的数据另存TXT格式的文本文件，将空格全部替换为半角的分隔符,（逗号）。

5、打开谷歌地球-取点工具.exe，打开刚才已经改好的TXT数据，会显示在取点工具的窗口内。

（数据的顺序就是我们调整过的数据）6、点击输出，在弹窗中选择转换，数据会转换成CAD测量数据，再选择CASS格式的输出，选择保存路径保存最终需要的数据即可。

7、在此要说明一下，如果没有谷地，所需数据精度要求不高，可直接用取点工具进行采集谷歌地球软件的高程。

（谷歌地球找到要提取的范围，保证正北位置和正投影的位置。

）得出的最终数据都为——DAT格式数据8、打开南方CASS，选择菜单等高线——建立DTM，打开得出的数据文件，选择不显示三角网，导入高程数据。

9、再选择菜单等高线——绘制等高线，输入绘图比例尺后弹出绘制等值线窗口，输入等高距，确定最终得到CAD的等高线。

搞定！欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

在Google Earth上显示等高线/newOperate/html/5/51/512/16498.html1.原料先从/SELECTION/inputCoord.asp网站上下载SRTM数据。

在世界地图上，先选取你要下载的区域，然后下载GeoTIF数据，下载来的文件是ZIP压缩文件，请先解压，解压来的文件名如Z_58_8.TIF，请不要修改文件名。

(备注：下载的时候选择TIF格式而不是选择ASC格式，我原来就下载了STRM数据，但结果打开后发现是ASC数据，只好重新下载TIF数据，我下载了59_5这个格子来做的实验，下载完的数据是ZIP的，需要解压缩。

如果下载中国覆盖范围附近STRM大概就在4GB样子。

)2.工具1.如果电脑上还没有安装Global Mapper v9，请先安装，可以在下面的网址下载：/5z1gKhPK/Down/2007/09B/Global.Mapper.v9.00.zip/5z1gKhPK/Crack/2007/09B/Global.Mapper.v9.00-Crack.zip(破解文件，安装完第一个文件后，把这个压缩文件中的global_mapper9.exe复制到安装文件夹中即可)2.下载我制作的工具。

3.安装IIS5/6。

3.开始转换1.把TIF转为KML.运行KML2ContourMDB.exe，点击[GeoTIFF转KML]按钮，然后在弹出的新窗口中，分别执行以下操作：[添加文件]->选择解压后的tif文件->[转换]->在下面的文本框中生成Global Mapper脚本->[运行](备注：添加TIF文件的时候，你先要把TIF文件strm_59_5.tif文件名中的strm改成Z，即文件名为Z_59_5.tif，否则会提示”tm”错误什么的)点击运行之后，CPU开始100%，过一会后，内存也开始上升，最好先设置虚拟内存在1000M 以上。

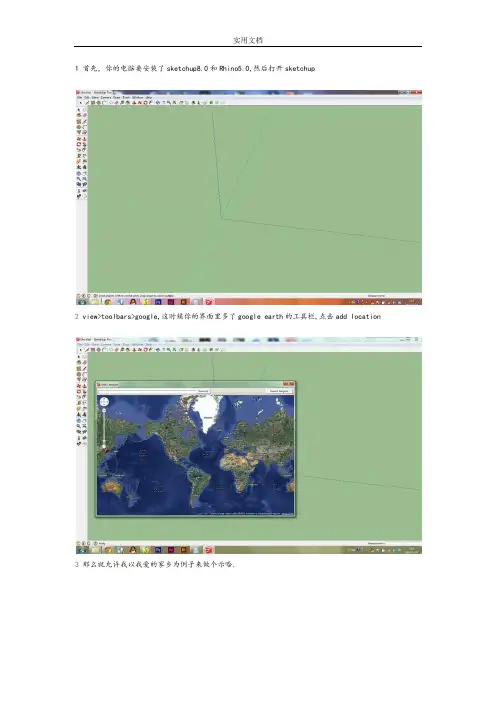

1 首先，你的电脑要安装了sketchup8.0和Rhino5.0,然后打开sketchup
2 view>toolbars>google,这时候你的界面里多了google earth的工具栏,点击add location
3 那么就允许我以我爱的家乡为例子来做个示哈.
4 那么就允许我以我爱的家乡为例子来做个示哈.
5 select region 选择图幅大小
6 select region 选择图幅大小
7 点击add location旁边的toggle terrain，出现立体图了，有木有！
8 然后选择块，右键unlock
9进到组里面，将模型全选
10改个材质呗...随便你们..
11另存为我“大”！
12打开Rhino>文件>导入>选择需要的格式和文件
13看到地形了有木有.
14选择导入的地形，选择嵌面，我们需要重建一下曲面
15参数的话随便大家了，可以看下预览，合适就行
16OK生成后，把导入的物体删除掉
17选择等距断面线
18选择要被等距截断的物体
19 然后需要确定一个区域，比如我是从0,0,0点到模型的最高点，可以仔细看下左下角视图确定的线段
20 然后输入距离，这里我做的是5m的等高线，确定
21 OK，生成了等高线，这里要注意，电脑不好的童鞋一定不要设的高差太小，这样很容易崩溃。

实用文档
22 删掉面，只剩下线了，这样可以导出DWG文件在CAD里画平面啦！OK 全部OVER 大家。

巧用Google Earth 破解等高线知识难点浙江诸暨牌头中学地理组袁启木311825摘要：随着多媒体教学的逐渐普及，各种地理软件层出不穷，但因为地理的专业性质限制，大多数地理教师很难做到精通各类软件应用，本着深入浅出的宗旨，以比较常见的Google earth 软件为例，本文将和大家一起探讨和学习如何利用该软件进行等高线地形图的绘制和等高线知识的讲解，轻松破解等高线的知识难点。

关键词：Google earth global mapper Surfer 地标等高线地形图的绘制、判读及应用一．相关软件准备在制作等高线地形图过程中，主要应用的软件有3种：Google earth, global mapper, Surfer.1.Google earth：中文一般叫谷歌地球，是一款Google公司开发的虚拟地球仪软件，它把卫星照片、航空照相和GIS布置在一个地球的三维模型上。

用户们可以通过一个下载到自己电脑上的客户端软件，免费浏览全球各地的高清晰度卫星图片。

如下图为三峡大坝的卫星地图。

2.Global Mapper：是一款地图绘制软件，不仅能够将数据显示为光栅地图、高程地图、矢量地图，还可以对地图作编辑、转换、打印、记录GPS及利用数据的GIS(地理信息系统)功能.6.xx版增加了直接访问USGS(美国地质勘探局)卫星照片TerraServer数据库和Global Mapper内部的地形图及以真实的3D方式查看高程地图的功能.3. Surfer：三维数据成像软件，主要用于地质、工程、科学计算等数据的三维可视化成像显示。

它支持两种成像方式：体成像和等值面成像。

利用3D Surfer可以将数据在三维空间进行三维可视化显示，并且具有图形旋转、图形放缩、三维虚拟漫游、分层显示、图形切割、制作切片等功能。

3D Surfer 2.0 支持Surfer切片图、高程模型图、曲折剖面、透明图层、叠加地形、贴图等功能。

巧用Google Earth 绘制等高线知识难点摘要：随着多媒体教学的逐渐普及，各种地理软件层出不穷，但因为地理的专业性质限制，大多数地理教师很难做到精通各类软件应用，本着深入浅出的宗旨，以比较常见的Google earth 软件为例，本文将和大家一起探讨和学习如何利用该软件进行等高线地形图的绘制和等高线知识的讲解，轻松破解等高线的知识难点。

一．相关软件准备在制作等高线地形图过程中，主要应用的软件有3种：Google earth, global mapper, Surfer.1.Google earth：中文一般叫谷歌地球，是一款Google公司开发的虚拟地球仪软件，它把卫星照片、航空照相和GIS布置在一个地球的三维模型上。

用户们可以通过一个下载到自己电脑上的客户端软件，免费浏览全球各地的高清晰度卫星图片。

如下图为三峡大坝的卫星地图。

2.Global Mapper：是一款地图绘制软件，不仅能够将数据显示为光栅地图、高程地图、矢量地图，还可以对地图作编辑、转换、打印、记录GPS及利用数据的GIS(地理信息系统)功能.6.xx版增加了直接访问USGS(美国地质勘探局)卫星照片TerraServer数据库和Global Mapper内部的地形图及以真实的3D方式查看高程地图的功能.3. Surfer：三维数据成像软件，主要用于地质、工程、科学计算等数据的三维可视化成像显示。

它支持两种成像方式：体成像和等值面成像。

利用3D Surfer可以将数据在三维空间进行三维可视化显示，并且具有图形旋转、图形放缩、三维虚拟漫游、分层显示、图形切割、制作切片等功能。

3D Surfer 2.0 支持Surfer切片图、高程模型图、曲折剖面、透明图层、叠加地形、贴图等功能。

3D Surfer采用类似Surfer的操作方式，兼容Surfer定义的文本数据格式和GRD数据格式。

支持规则数据和散乱数据的三维插值，与Surfer软件定义的色标等级文件兼容，支持*.lvl和*.clr的颜色等级文件，支持*.dat *.txt *.grd等数据格式。

如何利用GlobalMapper基于谷歌咼程生成等咼线很多朋友现在都在使用万能地图下载器下载高程数据并生成等高线，除了万能地图下载器可以直接生成等高线之外，我们还可以用另外一款“神器” 一一Global Mapper来生成等高线，今天就介绍一下如何用Global Map per来生成等高线并且进行坐标的转换等相关的操作。

工具/原料水经注万能地图下载器Global Map per方法/步骤1打开水经注万能地图下载器，点击“高程”，将地图切换到高程地图（图1）图12.把自己需要下载的地方框选上并下载（图2），下载完成后导出成tif格式的高程数据图23.将生成的tif格式高程数据加载到Global Mapper，效果如图3图34•点击“分析生成等高线”将等高线生成，这里生成的是等高距为5m （图4、图5）。

漓嫌范国僦认值舷卜篙载商fh 知^下药粵豳n 朗钿忌 阿7兴 |^K|ncTm 三jr 幵中屈箜玄最小蓦卷両是柱瑁定范匣内的多重i 亍鬲分聊草在m 前世融单元〕觀麴耶離鯛朗秤刑置枪碱躺代轴，Y 轴.0. DM33B0i0^5^4^1£厂生战分色眉盍区地區厂在巖犬丿既小誣上产生彳竝归拽直 厂以小差蹈直槪卜空删&左卷携悴劉廿n 单位标签r 托」或班 IP 平滑等訥地区以改善夕刚,售魏戢麒資件而不是斷在主地囹视圉”使用网格选I 页允许轮 厂 囂谡鳖計「蕩拣倍耳吴'布K 是作K 他fl 】舱加備下障如一个強推圭聊肖 E1用 I 一熬肋一 I磔堆谴豊I 滝业］冋格叱等言枝沟界I0 DOCS^BO-iOaSSiB^lf5.可以通过点击“工具”一“控制中心”，选择将原有的tif 高程数据隐藏（图6）, 隐藏后的效果如图7当前杠片的蓿薫匡站谨古击繭琴图也隸音看枣堀诜I 和Un 養1控兰忡心t/|H GEUEWHU CUH'lUUKJ L'lU^ Paatur*s]不勾选元数据.・I 迭顶…I 显示績盖］兰闭覆盖图I6•点击“工具设置投影”可以对生成的数据的坐标系进行转换， 这 里我们将生成的等高线转换成 80坐标系，投影选择“Gauss Krueger （3 degree*A|/l*- —w◎图7zones),地区则是根据生成的等高线所在的经度选择，这里选择Zone 11(28.5E - 31.5E),基准选择XIAN 1980 (CHINA)”，点击“确定”即可完成坐标系的转换(图8)，转换后的效果如图9图8'II I *I11f4o图9* 首AMl AHHBKta 电 *d7•为了方便看图，我们还可以将网格显示出来，点击 “工具”-“设置一般设 置”网格显示选择“目前投影网络”，网格间距选择“自定义”并输入1000（图 10），点击“确定”即可完成网格的显示（图11）点凤格i海拨迭顶|書色选项投影一矗设盍|矢里显示|区凤格线凤格i碑显示riin 何+ ci -「无经纬网r至纬度网e目前投星砌阿格问更---------------厂不i仑缩敲比例显示所有网格銭庄延长网格雨附加单元标签到投杲舸搐践距离比例I尺显/R CSh£Ft十S）r无比例传使用距葛单位显示比後1]戦比例尺显示单®CShi£t + L）c无比例r公制昧）r隅杂高題选项□将世界文件（H和坐标匹^到文件□保搏辱出的范圉，而非抽样闾墙□加裁时自动消腺光栅层器吿□不要自动內插地时图层在抑载上□当範出时以当前屏辜作为默认边畀—IS« I□^bkfe,HJKr^W£iW& J.. /品*坛佢i图10图118•点击“文件”-“输出”-“输出矢量格式”即可将处理好的等高线导出，可以导出成dwg、shp、tab等主流地理信息系统软件使用的格式（图12），这里选择成dwg格式导出，在CAD中打开导出后的等高线如图13迭择搐式导出你的加载數粥*见」_http coni/product/format s, htm上的信息可用的格式。

运用Google Earth和ArcGIS制作地方等高线地形图运用Google Earth和ArcGIS制作等高线地形图的方法，并且经过检验，与Google Earth 的误差很小，与当地真实地形很接近。

一、制作原理等高面与起伏的地面相切会得到切线。

在Google Earth中，把不同高度的半透明等高面相互叠加后，会得到海拔与图像灰度增减规律一致的效果（图2），即一定的灰度就代表某一海拔范围，这与规则网格DEM相似，可称其为类DEM。

类DEM与DEM一样，可在ArcGIS中直接生成等高线。

二、制作实例四川省安岳县东胜乡初级中学地理教师欲制作当地的等高线地形图。

1.准备工作1）安装Google Earth，联网状态下运行Google Earth软件。

在左侧的搜索栏中输入“四川省安岳县东胜乡”，浏览该地的数据，即下载东胜乡数据。

2）在Google Earth工具栏的选项中进行相关设置（图1）。

①设置显示经纬度为通用横轴墨卡托投影（UTM），以减少定位时的计算；②设置地形提升倍数为0.5，以减小像点位移误差，同时防止等高线替代误差过大。

图1 Google Earth的相关设置.在Google Earth中生成类DEM1）新建一个白色紧贴地面的四边形作为底色。

四边形内最高点为427m，最低点为281m，设等高距为20m，所以共有420m~300m 7个等高面。

2）复制粘贴该四边形，修改颜色为黑，透明度为10%。

设置海拔高度为绝对420m，并命名该四边形为“420m”。

3）复制420m等高面并粘贴，重命名并调整海拔高度为400m。

之后重复“复制、粘贴、重命名、调整海拔”的操作，直到300m等高面为止，得到图2的效果。

图2 在Google Earth中生成类DEM3.截图及图像预处理为保证图像不产生干扰信息，并且灰度值不发生变化，该步骤需注意以下两点：①截图时要去掉Google Earth中不必要的显示（视图菜单栏下进行设置）；②建议截图后使用画图软件进行编辑，并以BMP格式保存。

等高线地形图制作方法用Global Mapper等高线地形图制作方法1、调入高程数据打开Global Mapper，再打开ASTGTM_N24E113_dem.tif这个文件（下载的ASTER_GDEM是ZIP格式，需要先解压才能使用，解压后有3个文件，我们只使用dem.tif；如果不解压也可直接调入，但需要在Global Mapper的“控制中心”中关闭或隐藏ASTGTM_N24E113_num.tif这个文件所在的层，否则会遮挡ASTGTM_N24E113_dem.tif，我建议解压后直接调入dem.tif更方便）。

注明：Global Mapper这款软件中使用得最多的就是菜单“工具”中的“控制中心”和“设置”这两个工具，在工具栏中也可以很方便地找到它们----第五和第六个按钮。

打开ASTGTM_N24E113_dem.tif这个文件，我们能看到这样一幅色彩鲜艳的图，你能一眼看到船底顶在哪吗？我能一眼看到，包括船底顶东边美丽迷人的雪花顶，现在我能回忆起走过这些山时的点点滴滴。

那些美妙的山型仿佛梦中情人的身影让人念念不忘，我特别享受这种事前从空中俯瞰地面，再从空中回到地面的感觉，这也许就是我有兴趣有动力学地图制作去进行山野探路的初衷吧，好了，你不能马上找到也没关系，慢慢来，慢慢地，你就会有感觉，感觉就似一种电能，嗯，对，就是一眼看上某个心仪的人的那种感觉。

这样的贴子，不想整太严肃了，轻松点，如果你曾热恋过，拿出你的热情来，学会这个自制图，真的是小菜一碟哟。

（当你打开前面甘肃和青海地区的图的时候如果能快速的找到兰州或者其他你熟悉的地区的话，恭喜你。

你一定会做出属于自己的地形图）2、生成等高线打开“文件”--“生成等高线”等高距的设定我的经验是要根据最后选定的区域大小来调整，如果选择的区域大等高距间距可以设定的大一些。

如果选择的区域小的话可以设定的小一些。

如果选定的区域大而等高距设定过小例如5米那么有可能你看到的全是等高线而没有了地图。

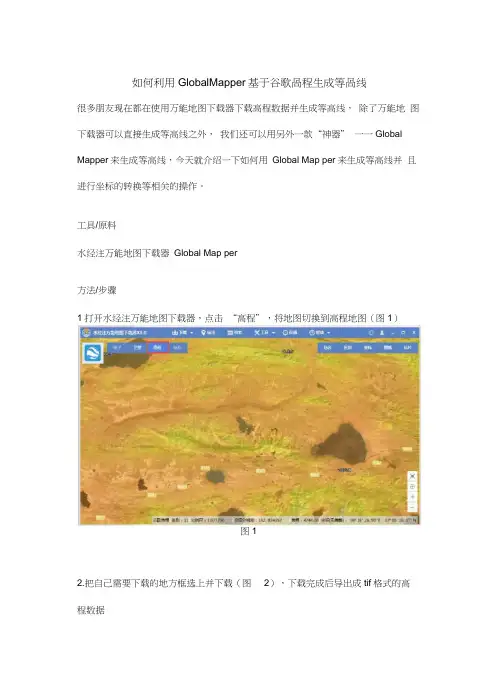

如何利用GlobalMapper基于谷歌高程生成等高线很多朋友现在都在使用万能地图下载器下载高程数据并生成等高线，除了万能地图下载器可以直接生成等高线之外，我们还可以用另外一款“神器”——Global Mapper来生成等高线，今天就介绍一下如何用Global Mapper来生成等高线并且进行坐标的转换等相关的操作。

工具/原料水经注万能地图下载器 Global Mapper方法/步骤1.打开水经注万能地图下载器，点击“高程”，将地图切换到高程地图（图1）。

图12.把自己需要下载的地方框选上并下载（图2），下载完成后导出成tif格式的高程数据。

．图23.将生成的tif格式高程数据加载到Global Mapper，效果如图3。

图34.点击“分析”→“生成等高线”将等高线生成，这里生成的是等高距为5m（图。

）5、图4．图45图5.可以通过点击“工具”→“控制中心”，选择将原有的tif高程数据隐藏（图6），隐藏后的效果如图7。

图6图76.点击“工具”→“设置”→“投影”可以对生成的数据的坐标系进行转换，这里我们将生成的等高线转换成80坐标系，投影选择“Gauss Krueger（3 degree zones）”，地区则是根据生成的等高线所在的经度选择，这里选择Zone 11 （28.5E – 31.5E），基准选择“XIAN 1980（CHINA）”，点击“确定”即可完成。

9，转换后的效果如图）8坐标系的转换（图图8图97.为了方便看图，我们还可以将网格显示出来，点击“工具”→“设置”→“一般设置”，网格显示选择“目前投影网络”，网格间距选择“自定义”并输入1000（图10），点击“确定”即可完成网格的显示（图11）。

图10图118.点击“文件”→“输出”→“输出矢量格式”即可将处理好的等高线导出，可以导出成dwg、shp、tab等主流地理信息系统软件使用的格式（图12），这里选择成dwg格式导出，在CAD中打开导出后的等高线如图13。

用google earth绘制等高线时，需注意，只有在具有立体视图的地方才可以。

当地图放大到一定程度时，我们会发现，看起来是立体的图像其实也只是一个平面。

在这样的地方是不能绘制等高线的。

通常只有在山区才可以实现等高线的绘制。

1.找到想要进行等高线绘制的区域，在界面左边任务栏的“位置”中，单击“我的位置”或者“临时位置”，再点击右键，选择“添加”-“多边形”，出现如下图所示对话框。

在地图上，用鼠标圈出将要绘制等高线的范围，点击“确定”。

这时，“位置”里多了一条关于刚才绘制的多边形的记录。

单击这条记录，右键选择“添加”-“属性”，再次调出如上图所示对话框，对多边形的名称、颜色、样式等进行设置。

最关键的是对该多边形的“海拔高度”进行设置。

设置完毕，会看到地图中的山体被多边形截面分成了出露在截面上的部分和覆盖在截面下的部分。

事实上，我们就是用这样一个具有确定海拔高度的平面去截山体，将相交面用线描绘出来即是这个山体在这个海拔高度的等高线。

2. 在“位置”里，单击“我的位置”或者“临时位置”或者其下的任意一条记录，再点击右键，选择“添加”-“路径”。

出现如下图所示对话框。

用鼠标在多边形截面和山体相交的部分上画线，一条等高线就作好了。

3.改变多边形的海拔高度，用同样的方法作另一个海拔高度的等高线。

在等高面（多边形）的“属性”设置里，将“海拔高度”设置为“贴近地面”。

如下图所示。

这么设置后，等高面就呈现如下图所示情况。

教你用google地图画等高线（20张）首先，你的电脑要安装了sketchup8.0和Rhino5.0,然后打开sketchup
view>toolbars>google,这时候你的界面里多了google earth的工具栏,点击add location
那么就允许我以我爱的家乡青岛为例子来做个示范哈.
在地图上找到要转化地形的区域select region 选择图幅大小
然后你的sketchup里就有了一个平面的地图
点击add location旁边的toggle terrain，出现立体图了，有木有！然后选择块，右键unlock
进到组里面，将模型全选改个材质呗...随便你们..
另存为我“大青岛”！
打开Rhino>文件>导入>选择需要的格式和文件
看到地形了有木有.
选择导入的地形，选择嵌面，我们需要重建一下曲面参数的话随便大家了，可以看下预览，合适就行
OK生成后，把导入的物体删除掉选择等距断面线
选择要被等距截断的物体
然后需要确定一个区域，比如我是从0,0,0点到模型的最高点，可以仔细看下左下角视图确定的线段
然后输入距离，这里我做的是5m的等高线，确定
OK，生成了等高线，这里要注意，电脑不好的童鞋一定不要设的高差太小，这样很容易崩溃。

删掉面，只剩下线了，这样可以导出DWG文件在CAD里画平面啦！OK 全部OVER 谢谢大家。

巧用Google Earth绘制三维等高线地形图摘要：随着多媒体教学的逐渐普及，各种地理软件层出不穷，但因为地理的专业性质限制，大多数地理教师很难做到精通各类软件应用，本着深入浅出的宗旨，以比较常见的Google earth 软件为例，本文将和大家一起探讨和学习如何利用该软件进行等高线地形图的绘制和等高线知识的讲解，轻松破解等高线的知识难点。

关键词：Google earth global mapper Surfer 地标等高线地形图的绘制、判读及应用一．相关软件准备在制作等高线地形图过程中，主要应用的软件有3种：Google earth, global mapper, Surfer.1.Google earth：中文一般叫谷歌地球，是一款Google公司开发的虚拟地球仪软件，它把卫星照片、航空照相和GIS布置在一个地球的三维模型上。

用户们可以通过一个下载到自己电脑上的客户端软件，免费浏览全球各地的高清晰度卫星图片。

如下图为三峡大坝的卫星地图。

2.Global Mapper：是一款地图绘制软件，不仅能够将数据显示为光栅地图、高程地图、矢量地图，还可以对地图作编辑、转换、打印、记录GPS及利用数据的GIS(地理信息系统)功能.6.xx版增加了直接访问USGS(美国地质勘探局)卫星照片TerraServer数据库和Global Mapper内部的地形图及以真实的3D方式查看高程地图的功能.3. Surfer：三维数据成像软件，主要用于地质、工程、科学计算等数据的三维可视化成像显示。

它支持两种成像方式：体成像和等值面成像。

利用3D Surfer可以将数据在三维空间进行三维可视化显示，并且具有图形旋转、图形放缩、三维虚拟漫游、分层显示、图形切割、制作切片等功能。

3D Surfer 2.0 支持Surfer切片图、高程模型图、曲折剖面、透明图层、叠加地形、贴图等功能。

3D Surfer采用类似Surfer的操作方式，兼容Surfer定义的文本数据格式和GRD数据格式。

所需软件:步骤：1、 打开谷地，找到目标点位置。

使用 绘图一一矩形工具，绘出需要的范围。

（如果范围较大，建议分成 N 块矩形）2、 在侧边栏高程下载，选择已绘好的矩形，选择单个对象（点线 了高程点数数据之后，即可开始提取，选择保存提取数据的文件位置1、 谷地地理信息系统.exe 2、 谷歌地球-取点工具.exe3、 南方CASS cad 测量软件GoodytjISVer 1.3点工M 曹炬 Cass50 ForAutoCAD20IK 空耗就IH 占'J t ^111*1 匚HI ®址田点 r < *17re I啊需聞■: * J t «J AH .ABNi UN i »玉帕n 剌=3、点击侧边栏咼程数据提取，弹出提取窗，点击 计算咼程点数，有 ■EESiraw?件 n T!tipi .&!* 壽 aid MM irSEt44 =riRSS3、提取完成后得到一个CSV 格式的数据文件，用Excel 打开，数 据按编号-纬度-经度-高程的顺序调整位置，并去掉标题 i 3T - T" ~B - F A B D 1 坯冃箱■ 纬童m 1 < ------ ----- — T 匹：「・— -ib- E zu 2 10 117. ^79 2T. 5：：：2U. 16 9 I 27r 弓防54 1也町9 271T IS 3 20 11?. S77S Z 7. 5003 2TX 52-3 3 2 27. StliDG 117.277^ 273.533 4 30 117. STT9 2?, 4•抽化i 2T5L311 4 3 二仁电的TG 117.3779 Z75.311 5 40 117. S7T9 27. 4阴22 STRZIT 5 4 ：7.4B922 117.3779 3TB. 2TT 6 5Q 117. 377S> 2T, 4®B63 2BX 131 c 5 訂”疣璀花 117. 3779 263.131 7 6Q I17s 37T9 3T, 4I9BI5 2SB… 632 7 E ：7t 49015 HF 3T79 ：3B-632 B T 0 117. 377927. 49761 sgi.^rri B 7 ?7r 97^1 117, 3779 2&1.^74 g 6 0 117. STTP2 \ 4'?707 204- 016 4 g 27.49W 117,377? 10 g 0 117. 37T& 2 7. 436E1 SIT. MS 改 10 § 27.49653 UK 3779 11 10 0 117. m»27. 4'?&V9 S2EL17B 11 10 27H 495®0 LIT* 3779 325,178 12 Li 0 117,淞527, 50084 沁SEP 12 13 27. SDOSHr 117.37BE 260>. E2B 13 13 0 117. 5785 27B 5003 26X026 12 J2 27,5003 117T 3?B5 2£3B 026Q 坛i 口呼dfllrt;制毎an ifflKBi鬧H 帀；曲阿 L盟h 和灿gwrwr-=i. i-sa7 uTTItM r-.-.L ：!： ^i! ■ <'^L YTflnwri^ *11111^ ■•■II. *■ £tr J locoH3U^星ateJ 快歪瓯＜a- 口空題i^PMS 里岡际tfcS ，到龍汞計'） ：巧式"1邀翩；IJEJ-出&r* SUI T «HDW.!BlB55]5^fliftXt> . Hfl! m) - SB <*1 1■< B7. *¥in*- - ME 盂IT"，il>J.HrtlUMne'j. flrt l 时tn 存脚伙吋应前川呈埸诬PIRA ■用勺戟;借"宫齐评恥irf.tffii+i 侮 半问"质 av ；r"l* 爭PFr<4： r i.ifiyp_|l*4布諧耨味*1413 0117. 37S5 2= 459752S5L B9B 14 12 27.4^7£117- 2?B5 2C5L£9B 15 14 0ir a沁5 2T a49922266. 27 1514詁MH 11T.27I85ZEHLMt 1& 13 0117. 3785 2T. 4-^BEa 2K.T4 ia16 27.4酣朋ll；.S；f! & 沁?4H 16Q H7B3^85 2咒岭EH 375.306IT 1C 27,49815 117. 37 BE ZT& 20G 1B17Q 117. 3785 27. 4^761 2^OU W413 17：：7^9751 117+STBS 28(X 904 19 IB0117・ 3705 ST, 4日TW 闕乩喊1? IS27, <97OT117*37165. 293. SS61^0 ]L7. S*35 2'r,轴陆：J尼讷20 1927. «6S3117.27B53D2.797200 ]17. S?85 2 r. 4359 4 SOB. 231 213027.4S5W117, STBS：：jy.3bl210 117. 37022化EO081264.3572221U7+ 3792254,3ST220117.幻9畫27.50CS2S5. 9?^232227. 5QQQ117-3T92255- 9阳23£1117・ 379227. 4刖靑257.笙E 243327… 诃TE117.3792357.阳E24：0117・3792 2 匸 2 歿3332524 27. 49922 117. 3792 255. S3323 01代JT92 「•牡旣白26L 327曲2fi2T- 4 讯117.31^22^1 _. 2272G 0 117. ST92 2T. i?B152S5.01D 2?2627.4^919117.37S2265-61 a 20 2T 0117.却92 ZT, 4976 L 2T0LT15 282?27. < area117.37S2270i715 29 3® Q117, 3792 2T. 19707 283- 696 益28 2T沁wr 11592 28乳弗& , 3D 阳0117・ 3792 ST. 4M55 20S.31630Z? 27.4965311K379231 300117, 3732 2r. 33X 35431 SO 27.4=959911T. 3792 293.284 3231 0117. 27, SODS 1 248.74722 31 27. ：00E4LIT. 3793 24B. 747 3332Q in. sm Z7e500325»+ 3?E533S227. 50® 11L 3738 250.3S9到S30 117. 2?.佛昕启252.0473433ZT B<9m 117.3T9835監吋3534£1H7. S79S 27.畑2225X 7^：4巧1i家瓯佣恣 1 IT. ST93 35窑7^3B 350 117. 3^90 2", 4'aetT255- 234 35 117.3793255-394<7n11'- : a 4」用■常片91J _3E 1 1 7 冗TPFl7弓样fll 14、修改后的数据另存TXT格式的文本文件，将空格全部替换为半角的分隔符，（逗号）。

卫星地图等高线教程卫星地图等高线教程工具准备AutoCAD2008或者AutoCAD2014（64位）BIGEMAP地图下载器全能版Global Mapper14.1第一步影像下载/高程数据下载影像须使用BIGEMAP地图下载器中Google Earth无偏移影像，并具有无Google 小水印、免封IP、影像更新更快等特点。

首先在图源列表中选中Google Earth图源，只有此图源可实现高清卫星图像下载和高程等高线下载。

在此通过矩形区域选择下载边界（如图 1所示），以下载重庆的某块区域为例加以演示：下载卫星图像选定一个区域，双击下载卫星图像，如下图：注意：红色箭头的地方。

下载高程数据同一个矩形区域，再次双击，选择高程，选择级别，开始下载，如下图：注：高程和卫星影像不用选择同一个级别下载第二步：投影变换由于AutoCAD不支持经纬度坐标，需要用到大地坐标，所以需要将下载的卫星图像和高程数据转换成Xi'AN80坐标系或者Beijing54坐标系。

本实例已转Xi'an80坐标系为例说明。

2.1 将卫星图像转化成Xi'an80坐标系如何将下载的卫星图像转换成西安80坐标？2.2 将高程数据转换成Xi'an80坐标系如何转换等高线到西安80坐标系?第三步：将等高线和卫星图像在CAD中打开叠加3.1 先打开等高线在等高线转换成西安80之后，保存成为了DXF格式，双击DXF 格式的等高线，会自动启动CAD打开等高线，如下图：3.2 插入卫星图像在2.1中转换成西安80坐标系的过程中，转换完成后的目录里会有一个与你保存转换后卫星图像文件同名的TXT文件，如本例中的下图：打开这个TXT文件，如下图：回到刚才打开等高线的AutoCAD界面：选择工具栏里面的【插入】->【光栅图像参照】，如下图：打开如下界面，选择转换成西安80的卫星图像，如下图：点击【打开】，出现如下界面：上图中需要填写①和②的参数，把方框□中的勾去掉，下面的参数才可以填写，这个参数来自刚开打开的TXT文件，填写如下：①X(X):填写TXT文件中的【左下角X】后面的数字X(Y):填写TXT文件中的【左下角Y】后面的数字Z(Z):不用填，默认②缩放比例:填写TXT文件中的【实际宽度】后面的数字填写完成后的效果如下图：点击上图中的【确定】，如下图所示:选择工具栏的【工具】->【绘图次序】->【后置】，框选整个图像区域，如下图：滚动鼠标可放大缩小，如下图：套合成功，很完美的效果，可储存为你想要的结果。
