下载文档原格式
注塑成型的工作原理注塑成型是一种常见的塑料加工技术，通过将熔化的塑料注入模具中，并在固化后得到所需形状的制品。
本文将详细介绍注塑成型的工作原理，并探讨其具体步骤及相关特点。
一、工作原理注塑成型的工作原理基于热塑性塑料的特点，其主要包括以下几个步骤：1. 塑料熔化：首先，将塑料颗粒加入注射机的料斗中。
然后，通过外加热源，调节注射机的温度，使塑料颗粒迅速熔化成为黏稠的熔融塑料。
2. 注射：在塑料熔化的同时，注射机会将熔融塑料注入模具中。
注射机通过螺杆运动，将熔融塑料推动到注射筒前端，并通过喷嘴进入模具的腔体。
3. 塑料充填：一旦熔融塑料进入模具腔体，它会填充整个腔体，包括模具中所定义的产品形状。
在此过程中，注射机保持一定的压力，以确保塑料充分填充模具。
4. 塑料固化：一旦塑料充填完成，它会开始在模具中逐渐冷却，并渐渐固化。
注射机会保持模具一定的冷却时间，以确保塑料完全固化。
5. 产品脱模：当塑料完全固化后，模具会打开并释放成形的产品。
产品的脱模可以通过模具的自动弹出装置或人工操作实现。
释放后，可以开始进行下一次注射循环。
二、特点与优势注塑成型作为一种成熟的塑料加工技术，具有以下特点与优势：1. 精度高：注塑成型产品的尺寸精度高，可以满足不同行业的严格要求，如医疗器械、汽车零部件等。
2. 产品种类多样：注塑成型可以加工各种形状的产品，从小到大，从简单到复杂，包括零件、容器、玩具等。
3. 生产效率高：注塑成型具有高效连续生产的能力，可以快速完成成形循环，满足大批量生产的需求。
4. 自动化程度高：注塑成型设备智能化程度高，可以实现自动化操作，提高生产效率和产品质量。
5. 材料选择广泛：注塑成型可适用于热塑性塑料、热固性塑料和橡胶等材料，具有较广泛的应用范围。
三、应用领域注塑成型技术广泛应用于众多行业，例如：1. 汽车工业：注塑成型可制造汽车内部和外部的零部件，如仪表盘、门把手、保险杠等。
2. 电子电器：注塑成型可制造电子产品的外壳，如手机壳、电视遥控器等。
热固性塑料注塑工艺过程热固性塑料注塑工艺过程分以下步骤：（１）预塑料筒中的热固性塑料在料筒加热装置及螺杆所产生的摩擦热的作用下受热熔融达到预塑物料的目的。
（２）注射预塑完成后，模具闭合，螺杆开始注射，熔料在螺杆推动下从料筒喷嘴经模具的主流道、分流道及浇口注入到模腔中并将模腔全部充满。
由于熔料在注塑时剪切升温并且模具处于高温状态，熔料的温度快速升高进入快速反应状态。
（３）保压固化注射完毕立即进入保压状态，保压目的有两个：一是补缩，二是保证制品结构密实。
保压结束后延迟一段时间待物料完全固化，制品定型。
（４）制品顶出打开模具顶出制品，清理模具。
热固性塑料注塑成型工艺要素包括预塑（料筒温度、螺杆转速及背压）、注射（注射速度、注射压力和保压时间）、固化（模具温度和固化时间）三方面的内容，下面分别加以分析。
（１）料筒温度塑化在注塑机的料筒中完成，料筒温度必须精确控制。
如果料筒加热温度过低，则物料的流动性较差，与螺杆和料筒内壁产生不必要的剪切作用，既加大了螺杆的载荷，又使与螺杆接触的物料因温度过高而发生交联；如果料筒温度过高，则会提前发生交联反应而固化，从而失去流动性而无法注射到模腔中去。
料筒的加热温度不是均一分布，而是呈阶梯状上升的，这样可使热固性塑料的流动性及固化速度处于最佳状态以减少螺杆旋转时受到的摩擦阻力。
通常在能够完成对物料预塑的情况下，料筒的加热温度应该设定偏低一些，以防物料过早交联。
（２）螺杆转速为了避免热固性塑料在注塑机料筒内作长时间的停留及螺杆对物料产生过大的剪切作用，应注意控制螺杆的转速。
一般来讲，对于黏度较大的热固性塑料，在塑化时与螺杆之间的摩擦力大，其螺杆转速可以适当降低，相应地延长物料在料筒中的混炼塑化时间；对于黏度较小的热固性塑料，螺杆转速可以稍高一些以提高效率，但螺杆转速一般宜控制在５０ｒ／ｍｉｎ以内。
（３）背压背压高时，热固性物料在料筒内的剪切能量增大，预塑料的温度上升，硬化程度加大，从而会造成充模困难；螺杆背压过低，则会产生预塑时计量不准确而造成制品欠注等缺陷。

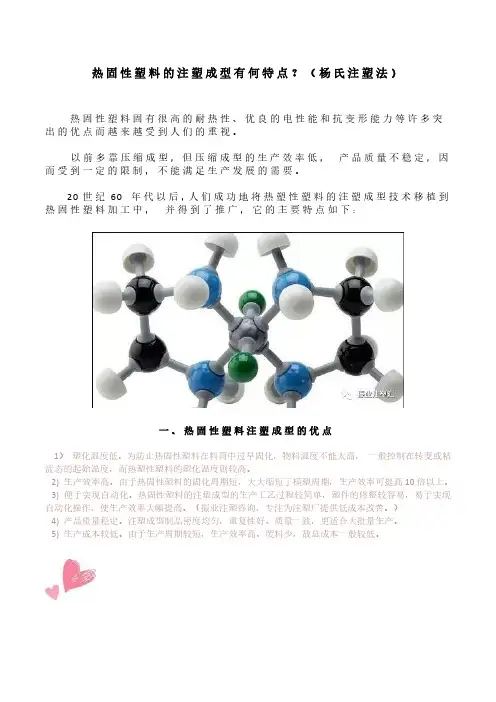

热固性塑料的注塑成型有何特点？（杨氏注塑法）热固性塑料固有很高的耐热性、优良的电性能和抗变形能力等许多突出的优点而越来越受到人们的重视。
以前多靠压缩成型，但压缩成型的生产效率低，产品质量不稳定，因而受到一定的限制，不能满足生产发展的需要。
20世纪60年代以后，人们成功地将热塑性塑料的注塑成型技术移植到热固性塑料加工中，并得到了推广，它的主要特点如下：一、热固性塑料注塑成型的优点1）塑化温度低。
为防止热固性塑料在料筒中过早固化，物料温度不能太高，一般控制在转变或粘流态的起始温度，而热塑性塑料的塑化温度则较高。
2)生产效率高。
由于热固性塑料的固化周期短，大大缩短了模塑周期，生产效率可提高10倍以上。
3)便于实现自动化。
热固性塑料的注塑成型的生产工艺过程较简单，塑件的修整较容易，易于实现自动化操作，使生产效率大幅提高。
（振业注塑咨询，专注为注塑厂提供低成本改善。
）4)产品质量稳定。
注塑成型制品密度均匀，重复性好、质量一致，更适合大批量生产。
5)生产成本较低。
由于生产周期较短，生产效率高、废料少，故总成本一般较低。
二、热固性塑料注塑成型的缺点1)注射压力高。
热固性塑料的塑化温度低，熔料粘度大，为使熔料能完全充满模腔，需要施加较高的注射压力（100~200MPa)。
2)加工工艺较复杂。
热固性塑料是在加热的模具中固化成型的，为此，热固性塑料成型模具需配备加热装置。
（更多请关注：“振业注塑汇”）3)废料不能再利用。
热固性塑料成型后产生的废料，加热时不再软化，只能作废物丢弃。
4)成型温度范围窄。
成型温度的范围不大，温度稍低熔料难以流动，而温度稍高又使其流动性迅速变小甚至硬化，因此对料筒和喷嘴温度的控制精度要求很高，一般在±3℃范围内。
5)成型时产生气体较多。
由于热固性塑料在发生交联反应时会产生气体，它们将对模具设计带来一些难度，因为这些气体若不及时排出，将严重影响产品质量。
注塑工艺知识点总结归纳一、注塑工艺概述注塑是一种常见的塑料成型工艺，通过将熔化的塑料注入模具腔内，经冷却后形成所需的零件。
注塑工艺广泛应用于电子、汽车、家电等行业，其工艺技术和设备不断发展，成为塑料制品生产的重要工艺之一。
在注塑工艺中，主要包括塑料材料、模具设计、注塑机、工艺参数、注塑工艺流程等方面的内容。
下面将分别详细介绍这些知识点。
二、塑料材料1. 塑料材料的分类塑料是一种高分子化合物，按照不同的化学结构和性能特点，可以分为热塑性塑料和热固性塑料两大类。
热塑性塑料在注塑成型过程中可以反复加热和冷却，保持可塑性，常见的有聚丙烯、聚乙烯、ABS等；热固性塑料在注塑成型后会发生化学反应，不可反复加热和冷却，例如酚醛树脂、环氧树脂等。
2. 塑料材料的性能塑料材料具有轻、坚、耐腐蚀、绝缘、隔音、不导电等特点，广泛应用于各种领域。
不同种类的塑料具有不同的物理和化学性能，如强度、耐热性、耐腐蚀性、尺寸稳定性等。
3. 塑料材料的选择在注塑工艺中，选择合适的塑料材料是十分重要的。
需要考虑产品的使用环境、功能要求、成本等因素，选择符合要求的塑料材料进行注塑成型。
三、模具设计1. 模具的类型注塑模具分为冷却型模具和热流道模具两种类型。
冷却型模具是常用的模具类型，通过模具内的冷却系统冷却熔化的塑料，形成成型件。
热流道模具是通过热流道系统将熔化的塑料直接注入模具腔内，具有更高的生产效率和产品质量。
2. 模具设计要点模具设计要考虑产品的结构、尺寸、成型特点等因素，以确保最终产品的质量。
具体包括模具结构设计、成型件的放料方式、冷却系统设计、射嘴和排气系统设计等。
3. 模具材料选择模具的材料选择直接关系到模具的使用寿命和成型精度。
常见的模具材料有P20、718、H13等，需要根据产品的材料和加工要求选择合适的模具材料。
四、注塑机1. 注塑机的结构注塑机主要由注射系统、压力系统、锁模系统、电气控制系统等部分组成。
其中注射系统用于将熔化的塑料注入模具腔内，压力系统用于提供成型时所需的压力，锁模系统用于锁模和开模操作，电气控制系统用于控制注塑机的运行。
