常用塑料注塑加工一览

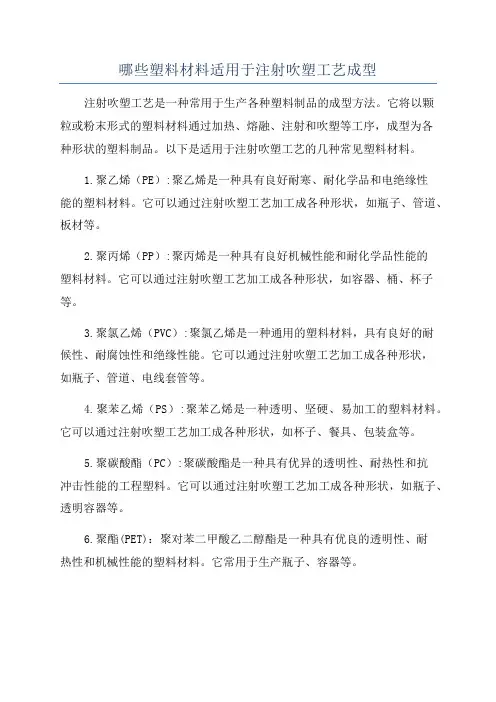

哪些塑料材料适用于注射吹塑工艺成型注射吹塑工艺是一种常用于生产各种塑料制品的成型方法。

它将以颗粒或粉末形式的塑料材料通过加热、熔融、注射和吹塑等工序，成型为各种形状的塑料制品。

以下是适用于注射吹塑工艺的几种常见塑料材料。

1.聚乙烯（PE）:聚乙烯是一种具有良好耐寒、耐化学品和电绝缘性能的塑料材料。

它可以通过注射吹塑工艺加工成各种形状，如瓶子、管道、板材等。

2.聚丙烯（PP）:聚丙烯是一种具有良好机械性能和耐化学品性能的塑料材料。

它可以通过注射吹塑工艺加工成各种形状，如容器、桶、杯子等。

3.聚氯乙烯（PVC）:聚氯乙烯是一种通用的塑料材料，具有良好的耐候性、耐腐蚀性和绝缘性能。

它可以通过注射吹塑工艺加工成各种形状，如瓶子、管道、电线套管等。

4.聚苯乙烯（PS）:聚苯乙烯是一种透明、坚硬、易加工的塑料材料。

它可以通过注射吹塑工艺加工成各种形状，如杯子、餐具、包装盒等。

5.聚碳酸酯（PC）:聚碳酸酯是一种具有优异的透明性、耐热性和抗冲击性能的工程塑料。

它可以通过注射吹塑工艺加工成各种形状，如瓶子、透明容器等。

6.聚酯(PET)：聚对苯二甲酸乙二醇酯是一种具有优良的透明性、耐热性和机械性能的塑料材料。

它常用于生产瓶子、容器等。

7.聚酰亚胺（PI）:聚酰亚胺是一种具有优秀的耐高温、抗腐蚀和机械性能的塑料材料。

它可以通过注射吹塑工艺加工成各种形状，如管道、容器、零件等。

总之，注射吹塑工艺适用于多种塑料材料，如聚乙烯、聚丙烯、聚氯乙烯、聚苯乙烯、聚碳酸酯、聚酯、聚酰亚胺等。

具体选择哪种材料取决于成品的要求、使用环境和功能需求等因素。

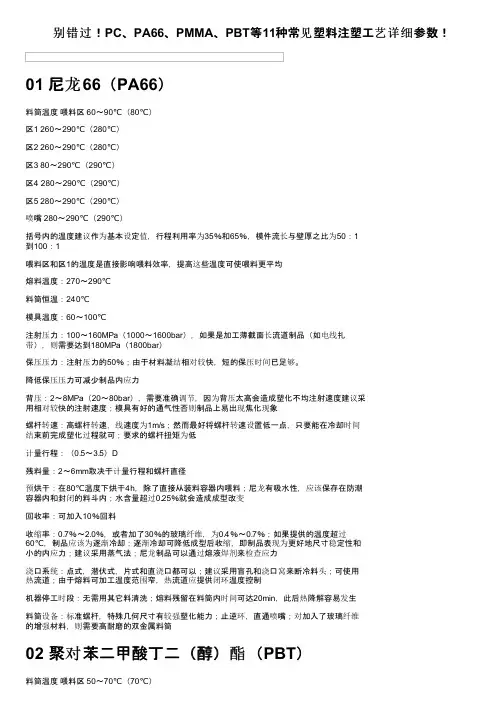

别错过！PC、PA66、PMMA、PBT等11种常见塑料注塑工艺详细参数！01 尼龙66（PA66）料筒温度喂料区 60～90℃（80℃）区1 260～290℃（280℃）区2 260～290℃（280℃）区3 80～290℃（290℃）区4 280～290℃（290℃）区5 280～290℃（290℃）喷嘴 280～290℃（290℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度：270～290℃料筒恒温：240℃模具温度：60～100℃注射压力：100～160MPa（1000～1600bar），如果是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）保压压力：注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。

降低保压压力可减少制品内应力背压：2～8MPa（20～80bar），需要准确调节，因为背压太高会造成塑化不均注射速度建议采用相对较快的注射速度；模具有好的通气性否则制品上易出现焦化现象螺杆转速：高螺杆转速，线速度为1m/s；然而最好将螺杆转速设置低一点，只要能在冷却时间结束前完成塑化过程就可；要求的螺杆扭矩为低计量行程：（0.5～3.5）D残料量：2～6mm取决于计量行程和螺杆直径预烘干：在80℃温度下烘干4h，除了直接从装料容器内喂料；尼龙有吸水性，应该保存在防潮容器内和封闭的料斗内；水含量超过0.25％就会造成成型改变回收率：可加入10％回料收缩率：0.7％～2.0％，或者加了30％的玻璃纤维，为0.4％～0.7％；如果提供的温度超过60℃，制品应该为逐渐冷却；逐渐冷却可降低成型后收缩，即制品表现为更好地尺寸稳定性和小的内应力；建议采用蒸气法；尼龙制品可以通过熔液焊剂来检查应力浇口系统：点式，潜伏式，片式和直浇口都可以；建议采用盲孔和浇口窝来断冷料头；可使用热流道；由于熔料可加工温度范围窄，热流道应提供闭环温度控制机器停工时段：无需用其它料清洗；熔料残留在料筒内时间可达20min，此后热降解容易发生料筒设备：标准螺杆，特殊几何尺寸有较强塑化能力；止逆环，直通喷嘴；对加入了玻璃纤维的增强材料，则需要高耐磨的双金属料筒02 聚对苯二甲酸丁二（醇）酯（PBT）料筒温度喂料区 50～70℃（70℃）区1 230～250℃（240℃）区2 240～260℃（250℃）区3 250～260℃（260℃）区4 250～260℃（260℃）区5 250～260℃（260℃）喷嘴 250～260℃（260℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度：250～260℃，成型范围窄；低于240℃易凝结，270℃以上易产生热降解料筒恒温：210℃模具温度：60～80℃注射压力：100～140MPa（1000～1400bar）保压压力：注射压力的50％～60％背压：5～10MPa（50～100bar），避免产生摩擦热注射速度：因为高固化率和结晶率故需采用高速；避免在注射过程中熔料冷却和凝结；模内保持良好的通气性是很重要的，否则裹入的空气易使流道末端产生焦化螺杆转速：最大螺杆转速折合线速度为0.5m/s计量行程：（0.5～3.5）D，因为熔料对过热和在料筒内残留时间过长很敏感；残留时间不应超过5min残料量：2～5mm，取决于计量行程和螺杆直径预烘干：在120℃时烘干4h回收率：如果混有阻燃剂，允许不超过10％回料加入，前提是预烘干过和没有热降解；不含阻燃剂的材料可加入20％回料收缩率：很大程度取决于模具温度，模具温度越高，收缩程度越大；收缩率1.4％～2.0％，或加入30％玻璃纤维使收缩率至0.4％～0.6％浇口系统：玻璃纤维增强型材料避免使用中心式直浇口和点式浇口；浇口的位置应保模腔均匀充满；浇口处有热流道，温度必须闭环控制机器停工时段：关闭加热系统，像操作挤出机一样操作机器直到没有塑料被挤出为止；在生产中断后再重新启动机器，挤出熔料直到没有气泡料筒设备：标准螺杆，止逆环，直通喷嘴03 聚对苯二甲酸乙二（醇）酯（PET）料筒温度喂料区 50～70℃（70℃）区1 240～260℃（250℃）区2 240～260℃（250℃）区3 250～290℃（270℃）区4 250～290℃（270℃）区5 250～290℃（270℃）喷嘴 250～290℃（270℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度：270～280℃料筒恒温：220℃模具温度：120～140℃注射压力：薄截面制品可达160MPa（1600bar）保压压力：大约注射压力的50％～70％以避免产生缩壁；按需选择保压时间；太长的保压时间易造成内应力，特别是对非晶体树脂，会使产品的抗冲击性降低背压：5～10MPa（50～100bar），避免产生摩擦热注射速度：因为高固化率和结晶率故需采用高速；避免在注射过程中熔料冷却和凝结；模内保持良好的通气性是很重要的，否则裹入的空气易使流道末端产生焦化螺杆转速：最大螺杆转速折合线速度为0.5m/s计量行程：（0.5～3.5）D，因为熔料对过热和在料筒内残留时间过长很敏感；残留时间不应超过5min残料量：2～5mm，取决于计量行程和螺杆直径预烘干：在120℃时烘干4h回收率：最多可加入20％回料，前提是回收料必须很好的预烘干并没有热降解；不允许产生拉伸，弯曲并且冲击强度与新料一样收缩率：变化很大，取决于树脂，截面厚度，模具温度和保压：收缩率1.2％～2.0％，或加了30％玻璃纤维增强型材料，使收缩率达0.4％～0.6％浇口系统：任何一种普通系统型浇口都可使用；浇口处有热流道，温度必须闭环控制机器停工时段：关闭加热系统，像操作挤出机一样操作机器直到没有塑料被挤出为止；如果料口处换了其它热塑性材料，建议用PE或PP清洗料筒设备：标准螺杆，止逆环，直通喷嘴04 聚碳酸酯（PC）料筒温度喂料区 70～90℃（80℃）区1 230～270℃（250℃）区2 260～310℃（270℃）区3 280～310℃（290℃）区4 290～320℃（290℃）区5 290～320℃（290℃）喷嘴 300～320℃（290℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度：280～310℃料筒恒温：220℃模具温度：80～110℃注射压力：因为材料流动性差，需要很高的注射压力：130～180MPa（1300～1800bar）保压压力：注射压力的40％～60％；保压越低，制品应力越低背压：10～15MPa（100～150bar）注射速度：取决于流长和截面厚度：薄壁制品需要快速注射；需要好的表面质量，则用多级慢速注射螺杆转速：最大线速度为0.6m/s；使塑化时间和冷却时间对应；螺杆需要大扭矩计量行程：（0.5～3.5）D残料量： 2～6mm，取决于计量行程和螺杆直径预烘干：在120℃温度下烘干3h；保持水份低于0.02％，会使得力学性能更优回收率：最多可加入20％回料；较高的回料比例会保持抗热性，但力学性能会降低收缩率：0.6％～0.8％，若为玻璃增强类型，0.2％～0.4％浇口系统：浇口直径应该至少等于制品最大壁厚的60％～70％，但是浇口直径至少为1.2mm（浇口斜度为3～5°，或表面质量好的制品需要2°）；对壁厚均匀的较小制品可采用点式浇口机器停工时段：如生产中断，操作机器像挤出机那样直到没有塑料挤出并且温度降到200℃左右：清洗料筒，用高粘性PE，将螺杆从热料筒中抽出并用钢丝刷刷去残料料筒设备：标准螺杆，止逆环，直通喷嘴05 丙烯睛－丁二烯－苯乙烯共聚物（ABS）料筒温度喂料区 40～60℃（50℃）区1 160～180℃（180℃）区2 180～230℃（210℃）区3 210～260℃（240℃）区4 210～260℃（240℃）区5 210～260℃（240℃）喷嘴 210～260℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1料筒恒温：220℃模具温度：40～80℃注射压力：100～150MPa（1000～1500bar）保压压力：保压时间相对较短，注射压力的30％～60％熔料温度：220～250℃背压：5～15MPa（50～150bar）；如果背压太低，熔料中裹入的空气会造成焦化（在制品内有灰黑纹路）注射速度：最好采用分级注射：从慢到快；需要注射速度以达到好的表面光泽，最小熔合缝以及熔合缝高强度；需要在前流道会合处开设通气隧道螺杆转速：最大螺杆转速折合线速度为0.6m/s，但最好将螺杆转速设置低一点，只要能在冷却时间结束前完成塑化过程即可计量行程：（0.5～4）D残料量：2～8mm，取决于计量行程和螺杆直径预烘干：ABS在有些情况下可从原料袋内直接喂料无需预烘干，否则在80℃温度下烘干3h；潮湿的颗粒会造成制品有裂纹、擦痕或气泡回收率：可加30％的回料，前提是之前材料没有发生热降解收缩率：0.4％～0.7％浇口系统：可使用点式浇口和热流道；最小壁厚不应小于0.7mm，因为ABS流动性较差机器停工时段：无需用其它料清洗料筒设备：标准螺杆，止逆环，直通喷嘴06 丙烯睛－丁二烯－苯乙烯共聚物/聚碳酸酯（ABS/PC）料筒温度喂料区 50～70℃（70℃）区1 230～250℃（250℃）区2 250～260℃（260℃）区3 250～270℃（265℃）区4 250～270℃（265℃）区5 250～270℃（265℃）喷嘴 250～270℃（270℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度：260～270℃料筒恒温：200℃模具温度：70～90℃注射压力：80～150MPa（800～1500bar）保压压力：注射压力的40％～50％以避免制品发生缩壁；为了使制品的内应力最小化，保压压力应该尽可能设置低背压：只要5～10MPa（50～100bar），避免产生摩擦热注射速度：中等注射速度，将摩擦热降至最小；多级注射；对有些制品建议采用从慢到快螺杆转速：最大螺杆转速折合线速度为4.0m/s计量行程:（1.0～3.0）D，因为熔料对过热和在料筒内残留时间过长很敏感；残留时间不应超过6min，在热流道中的滞留时间也应尽可能小残料量：2～5mm，取决于计量行程和螺杆直径预烘干：在80℃温度下烘干4h回收率：可加入20％的回料，只要料没有发生热降解并进行过适当的预烘干；如为强度要求不高的制品则更好收缩率：几乎各向同性，0.5％～0.7％；对玻璃纤维增强型，0.2％～0.4％浇口系统：任何一种普通形浇口都可使用；浇口处有热流道，温度必须闭环控制机器停工时段：关闭加热，像操作挤出机一样操作机器清洗料筒料筒设备：标准螺杆直径为50mm；对大直径螺杆，采用低压缩和短计量段几何尺寸；止逆环，直通喷嘴07 苯乙烯－丙烯睛共聚物（SAN）料筒温度喂料区 30～50℃（50℃）区1 160～180℃（180℃）区2 180～230℃（210℃）区3 210～260℃（240℃）区4 220～260℃（240℃）区5 220～260℃（240℃）喷嘴 220～260℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度：220～250℃料筒温度：200℃模具温度：40～80℃注射压力：100～150MPa（1000～1500bar）保压压力：保压时间相对较短，注射压力的30％～60％背压：5～15MPa（50～150bar），如果背压太低，熔料中裹入的空气会造成焦化（在制品内有灰黑纹路）注射速度：采用快速注射以获得好的表面光泽和颜色，最小熔合缝和最大熔合缝强度螺杆转速：最大螺杆转速折合线速度为0.6m/s，但最好将螺杆转速设置低一点，只要能在冷却时间结束前完成塑化过程即可；需要中等螺杆转速计量行程：0.5～4.0D残料量：2～8mm，取决于计量行程和螺杆直径预烘干：在80℃温度下烘干4h；贮藏不当会增加吸水性；这会导致在成型过程中制品表面会开裂、擦痕或气泡回收率：可加入30％的回料，前提是之前材料没有发生热降解；对高质量的制品，应该只用正宗的原料收缩率：0.4％～0.7％浇口系统：通常，可以采用任何浇口系统和热流道机器停工时段：无需用其它料清洗料筒设备：标准螺杆，止逆环，直通喷嘴08 有机玻璃（PMMA）料筒温度喂料区 60～80℃（70℃）区1 150～200℃（190℃）区2 180～220℃（210℃）区3 200～250℃（230℃）区4 200～250℃（230℃）区5 200～250℃（230℃）喷嘴 200～250℃（230℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度：220～250℃料筒恒温：170℃模具温度：40～80℃注射压力：由于流动性较差需要高的注射压力保压压力：100～170MPa（1000～1700bar）；对厚截面制品，要求保压压力高和保压时间长，如镜片（注射压力的40％～60％，2～3min）背压：需要相对高的背压：10～30MPa（100～300bar）；背压不足易造成制品内出现空隙或灰黑斑纹注射速度：取决于截面厚度和流长：厚截面制品需要极低的注射速度以达到合适的前流效果；多级注射：从慢到快的速度建议采用在浇口附近为获得好的表面质量螺杆转速：尽可能慢进行塑化冷却以适应冷却时间：最大线速度为0.6m/s；要求螺杆扭矩高计量行程：0.5～3.5D残料量：2～6mm，取决于计量行程和螺杆直径预烘干：绝对需要在80℃的温度下烘干4h，因为吸水率高达1％回收率：允许，只要材料已经被适当烘干和加入颜料；加入回料生产出的制品不再有好的光学质量收缩率：0.3％～0.7％浇口系统：由于树脂流动性差，需要大尺寸浇口；对镜片来说，浇口应该比镜片外轮廓截面厚度小0.5mm；浇口直径应该至少与制品截面厚度一样大；为在浇口附近获得好的表面质量，应避免在浇口和制品之间产生锐边；为获得有效的长距离压力传送，浇口（横截面）应该短而圆或方形；不要采用宽或/薄的浇口横截面机器停工时段：无需清洗料筒设备：标准螺杆，对光学零件需要特殊几何尺寸；止逆环，直通喷嘴09 聚甲醛料筒温度喂料区 40～50℃（50℃）区1 160～180℃（180℃）区2 180～205℃（190℃）区3 185～205℃（200℃）区4 195～215℃（205℃）区5 195～215℃（205℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度：205～215℃料筒恒温：170℃模具温度：40～120℃注射压力：100－150MPa（1000～1500bar）；对截面厚度为3～4mm的厚壁制品件，注射压力约为100MPa（1000bar），对薄壁制品件可升至150MPa（1500bar）保压压力：取决于制品壁厚和模具温度；保压越长，零件收缩越小；保压应为80～100MPa（800～1000bar），模内压力可获得60～70MPa（600～700bar）；需要精密成型的地方，保持注射压力和保压为相同水平是很有利的（没有压力降）。

常用塑料的注塑工艺一、聚乙烯-PE1．物理特性：一般常用聚乙烯为高密聚乙烯HDPE密度熔点130℃,低密聚乙烯LDPE 密度熔点120℃;2．工艺特性：①结晶型聚合物,有明显的熔点,软化温度范围窄3—5℃②注塑压力的变化对聚乙烯的流动性的影响比料筒温度的影响要明显,所以在注塑成型时先从注塑压力方面考虑;但过高的剪切速率会出现熔体破裂现象,在制品表面出现毛糙、斑纹等熔体破裂现象.③乙烯吸水性低,含水小于℅,生产时可以不进行干燥处理.如储藏不当引起水分过量可在70-80℃温度下干燥1-2h;④收缩率大且方向性明显,制品易翘曲变形;HDPE收缩率℅,LDPE收缩率2-5℅,收缩率一般视制品壁厚而定,制品壁厚越大收缩率越大;⑤聚乙烯对注塑机无特殊要求,一般均可使用;3．制品与模具①制品制品的壁厚与熔体的流动长度有关,而聚乙烯的流动性又随密度的不同有所不同,因此在选择制品厚度时需充分考虑流动比,低密聚乙烯的流长比为280:1,高密度聚乙烯的流长比为230:1;在选择制品的壁厚时,应考率收缩率的影响,从有利于熔体流动、减少制品收缩的角度出发,一般聚乙烯的壁厚应在之间;②模具的排气孔槽深度应控制在以下;4．树脂准备注塑用的聚乙烯为了保证制品有一定的机械强度,通常选用熔体指数稍底的品级,而对于强度要求不高、薄壁、长流程的制品,熔体指数相应选择大些,熔体指数MI 是在温度为190℃,负荷为2160g下,10分钟内熔体通过孔径为,长度为8mm孔的克数;熔体指数值越小,树脂的分子量就越大,流动性就越差;5．成型工艺①注塑温度注塑温度应根据注塑制品实际情况来确定,一般低密聚乙烯料筒温度在160-220℃之间,高密聚乙烯在175-240℃之间;在料筒温度分布上喷嘴和加料段温度低一些,比计量段和压缩段低20℃左右,如果加料段温度过高,有可能造成物料粘附在螺杆上,造成加料不畅;高的料筒温度可以改善熔体的流动性,但能造成制品大的收缩;②注塑压力和注塑速度一般聚乙烯对注塑压力和注塑速度无特殊要求,一般选择视制品情况而定,但大的注射速度会造成熔体破裂现象;③模具温度模具温度的高低对聚乙烯制品有较大的影响,即模具温度高,熔体冷却速度慢,制品的结晶度高,硬度、刚性均有提高,但制品的收缩相应加大,易出现缩痕;模具温度低,熔体冷却速度快,所得制品结晶度低,透明性增加,呈现柔韧性,但相应内应力增加,收缩的各向异性明显,易出现翘曲变形;通常低密聚乙烯的模具温度为35-55高密聚乙烯60-70在选取时应注意制品要求;二、聚丙烯缩写代号PP1．物理特性密度：熔点：164-170℃2.工艺特性①聚丙烯为结晶性聚合物,其结晶度达50-70℅有明显的熔点.②热稳定性好,分解温度可达300℃以上,与氧接触的情况下,树脂在260℃可变黄;③聚丙烯的熔体流动性要比聚乙烯要好,其中压力对熔体粘度的影响要比温度明显;④熔体弹性较大且冷凝速度快,易产生内应力,同时成型收缩率比较大℅并具有各向异性.⑤着色剂会增加制品的收缩.3.制品与模具①制品的厚度应充分考虑熔体充模的可能性,聚丙烯熔体的最大流长比为250:1,熔体流动性较好,制品壁厚可在选取.②由于聚丙烯流动性较好,在成型过程中易出现排气不良现象,故可射排气孔槽深度不超过;⒋原料准备注塑级的聚丙烯熔指数为MI=1-10,选用较高的熔指数是为了提高熔体的流动性,减少制品内应力,减少制品翘曲;聚丙烯成型的允许含水量为℅,因此在成型加工之前对原料颗粒可不做干燥处理,如水分含量过高可在80-100℃的温度下干燥小时即可;5．成型工艺①注射温度注射温度的提高有利于减小熔体粘度,但会增加制品的收缩,一般对聚丙烯的料筒温度应控制在200-270℃之间选择;②注塑压力随着注塑压力的提高,剪切速率加大会使熔体粘度明显下降,注塑压力的提高对制品的冲击韧性、拉伸强度无不利影响,而且有利于相对伸长率,特别是成型收缩率有较大改善;因此聚丙烯在注塑时选用较高注塑压力;③模具温度模具温度的变化对聚乙烯制品有很大影响：模具温度低：制品的结晶度降低,制品表面韧性增强,收缩率低,光洁度下降,面积较大较厚制品有翘曲倾向;模具温度高：制品结晶度高,制品硬度和刚性增加,表面光洁度好,但易产生溢边、凹痕收缩率大的问题;在一般箱式制品模具的模温要求型心温度略高于模腔温度约5℃,防止制品向不利的方向变形;三、聚苯乙烯名称缩写PS相对密度：软化点:95℃1．工艺特性①聚苯乙烯属于无定型聚合物,无明显熔点,熔体温度的范围较宽且热稳定性较好,约在95℃开始软化,120-180℃之间成为流体,300℃开始分解.②聚苯乙烯的比热容比较低,加热流动和冷却固化都比较快,流体粘度适中,且流动性好,易于成型.可以通过改变料筒温度和注塑压力来改变熔体流动性.③制品应力大,易碎裂是聚苯乙烯加工中的最大难题,这除了与材料本身分子量分布不均,低分子物残留过多,分子链成刚性质脆,收缩系数不均有关外,还与模具及制品设计和成型工艺有关;注塑成型设备聚苯乙烯对注塑设备无特殊要求,一般的螺杆机都可生产;2．制品与模具设计①由于聚苯乙烯的热膨胀系数与金属相差较大,因此在聚苯乙烯制品中不适宜有金属嵌件的存在,否则当制品使用环境发生变化时,制品易应力开裂;②与其他塑料一样,聚苯乙烯制品的壁厚与熔体的流动性,以及制品的性能有关,制品越厚熔体的流动阻力越小,但随之而来的收缩和应力也增加,所以聚苯乙烯的制品壁厚不宜太厚,当然也不能太薄,当制品的壁厚小于时熔体流动困难,易出现制品填充不足现象;鉴于聚苯乙烯的流长比为200：1,所以制品壁厚一般在1-4之间选择为佳;③聚苯乙烯的成型收缩率为;④排气孔槽的深度应控制在以下;⑤为了减少制品中的内应力,要求模具温度应尽可能一致,各部分温差应控制在8-6℃之内,否则制品出模时易开裂,或制品上出现水波纹;3．原料准备聚苯乙烯的吸水性较低小于%而成型加工中所允许的含水量为%,一般加工前不需干燥处理,如果含湿量很高可在70-80的热风循环干燥箱内进行的,干燥时间约为小时,如用粉碎料时加入15-30%之间为宜.4.成型工艺①注塑温度聚苯乙烯的注塑温度根据制品的不同应在140-260℃选择,当料筒温度高时,熔体流动性提高有利于充模,使制品的透明性提高,但时制品的冲击强度下降,当原料分解时,制品浇口处有气泡,制品变黄,浑浊出现银丝.从有利制品透明和提高生产率的角度出发,料筒温度应在180-215℃之间选择为宜,一般喷嘴和加料段温度低于压缩和计量段20℃为宜;②注塑压力大的注塑压力对聚苯乙烯的熔体充模是有利的,随着注塑压力的增加对制品的冲击强度无不利影响,成型收缩率下降,但制品的内应力增加使制品在脱模或使用过程中发生开裂,注塑压力可以在60-150MPA范围内选取;③注塑速度较高的注塑速度不仅会使模腔内的空气难以及时排出,而且会使制品表面不洁,透明性变差,冲击强度下降,较大的剪切力会导致制品中的应力增加,因此在不发生波纹和溶接痕的情况下尽量减小注塑速度;④模具温度使用要求较高的制品采用模具加温的方法,模具温度在50-60℃之间选择,最高温度不超过70℃,模腔型芯温差不超过3-6℃;对一般制品采用低模温成型,用后处理的方法消除内应力;5．成型中注意事项①树脂、模具、注塑机料筒、螺杆、喷嘴必须清洁,无灰尘杂质;②使用粉碎料时混合不能超过15-30%,注意粉碎料的使用次数多次使用会导致聚苯乙烯变色;③制品后处理为了消除制品内应力,防止制品开裂,当对制品进行后处理,制品壁厚≤6mm时,在空气或水中取温度60-70℃,处理30-60分钟；当制品壁厚大于6mm 时则取70-78℃,处理120-300分钟;四、ABSABS塑料是由丙烯晴A-丁二烯B-苯乙烯S三种单体组分经接枝共聚而成,其密度通用级,丙烯晴含量的增加是为了改善ABS的耐油性和耐化学性；丁二烯的增加是为了提高ABS的冲击韧性；苯乙烯的添入是为了增加ABS的熔体流动性;1．工艺特性通常160℃以上即可成型,270℃以上ABS中的橡胶相开始分解,制品变黄出现银丝;ABS的粘度对剪切特别敏感,剪切力增大时粘度急剧降低,所以ABS制品可以采用点浇口;2．注塑设备①每次注塑量应取设备最大注塑量的50-75%；②可选用敞开式或加长喷嘴长度不超过150mm,避免使用自锁式喷嘴,以降低流程或引起物料变色；③对于阻燃级ABS要求控温系统工作灵敏;3．制品与模具ABS流长比为190：1,制品厚度通常是之间选取,在模具设计时应避免制品薄厚不均;为了防止在充模过程中出现排气不良、制品灼伤、容接线等问题应在模具上开设排气槽,排气孔槽深不应超过;原料准备ABS树脂吸湿性并不是很高,在加工允许值%左右,但一般ABS原料在生产时都必须干燥,干燥温度在80-85℃之间,干燥2-4小时,注意开启风机避免原料熔结,如原料中含水分过高制品会出现银丝.4．成型工艺①注塑温度高的料筒温度可以提高熔体的流动性,有利于充模,但过高的料筒温度容易使物料分解,ABS的分解受时间和温度的双重影响,一般温度超过250℃物料就开始变黄.在实际生产中ABS料温为180-230℃之间选择,计量段和喷嘴温度的设定应特别注意,不良的设置会造成,溢料、银丝、变色、光泽不佳、溶接痕明显等;⒌注射压力ABS的流动性较差,注塑时需要较大的注塑压力,但过大的注塑压力会造成脱模困难或脱伤,以及给制品带来大的内应力;ABS注塑压力除了与制品厚度、设备类型有关外,还与原料品级有关;一般对薄壁、长流程、小浇口的制品或耐热级、阻燃级的树脂,要求注塑压力较高,可达130-150MPA;⒍注塑速度注塑速度对ABS熔体的流动性的改变有一定的影响,注塑速度慢,制品表面会出现波纹,熔结不良；注塑速度过快,易出现排气不良,制品烧焦,表面光洁度不佳,同时影响制品内部质量,所以一般采用中低速为宜;⒎模具温度随着对制品的要求不同,可以选择不同的模具温度,一般对制品表观和性能要求较高的制品模具温度可控制在60℃以上,要求模腔和型芯的温差不超过10℃,对于深孔制品或形状较复杂的制品,要求模腔的温度比模芯的温度略高一些,有利于脱模;五、硬聚氯乙烯PVC聚氯乙烯受温度的影响易生成氯化氢,而氯化氢的产生对树脂有催化的作用,导致树脂变色分解;1．工艺特性①聚氯乙烯为无定型高聚物,它没有明显的熔点,60℃以上开始变软,100-150℃呈粘弹态,150℃以上呈粘流态,一般200℃以上开始分解,分解时有腐蚀及刺激性气体溢出;②聚氯乙烯的热稳定性较其他塑料要差,无论时间或温度都有导致其分解的倾向,特别在高温下同金属物质接触更易分解,这时应严格控制温度;③硬聚氯乙烯流动性较差,因此在短时间内充满模腔较困难,因此需要较大的注塑压力,同时为了避免溶体破裂现象,在成型中易采用高压低速注塑;④因氯化氢有腐蚀性,应做好模具及注塑机料筒螺杆的防腐工作;⑤由于聚氯乙烯的吸水性很小,通常在以下,故对要求不高的制品可以不进行干燥处理;2．成型设备①作好注塑机的料筒、螺杆的防腐;②设备的温控系统反应灵敏;③螺杆可选用长径比L/D为18-23压缩比C/R为2左右,螺杆头呈尖头,减少物料停留的可能性.④由于聚氯乙烯的粘度较大,为了减少流动阻力,在成型中一般选用较大孔径直径为4-10mm通用喷嘴或延伸喷嘴,并配加温控制装置;3．制品与模具①制品壁厚应避免薄厚不均,以免造成收缩不均,溶体的流长比为100：1,制品壁厚不低于大都在之间;②硬聚氯乙烯的成型收缩率因添加剂的种类引用量不同而异,通常为;4．原料准备聚氯乙烯的允许含水量可达%,要求不高的制品可不进行干燥处理,如果原料中含水量过高会造成制品表面光洁度变差,甚至出现银丝气泡等缺陷,这时可以在90-100℃的热风循环干燥箱中干燥小时,时间不宜过长以免造成料粒粘结或出现变色.5.成型工艺①注塑温度在注塑中,由于聚氯乙烯的熔融温度和分解温度非常接近,可供选择的范围小,同时溶体的热稳定性还要受时间、用料量、剪切摩擦热等多种因素的影响,因此温度控制稍有不当急易造成分解,硬聚氯乙烯的成型温度为160-190℃之间,温度超过200℃分解;过高的喷嘴温度会造成熔体通过时摩擦过热分解,过低的温度会造成喷嘴堵塞,一般喷嘴温度比计量段低10-20℃;②注塑压力因聚氯乙烯的熔体粘度较大,又受温度的限制,注塑压力对聚氯乙烯的充模起决定性作用,在模具、设备允许的条件下宜采用高压注塑,一般在90MPA以上,充模速度快,所得制品表面收缩小,熔结痕改善,但会出现排气不良,制品上有气泡,特别浇口较小的情况下,熔体高速通过时将产生很高的摩擦热,从而使物料降解,制品上出现烧焦、变黄、银丝等缺陷;因此硬聚氯乙烯一般都采用高压低速注塑;③模具温度通冷水控制模具温度,模温不超过40℃；加热控制模温,模温不超过60℃;④螺杆转速在正常的情况下螺杆旋转的机械能,可使料筒温度增加10-50℃,这就有可能使物料降解,机械能的大小与螺杆的转速密切相关,转速高机械能就相应的增加,所以硬聚氯乙烯的螺杆转速不宜过高,一般在20-50r/min的范围内;⑤成型周期由于硬聚氯乙烯的降解不仅与温度有关还与受热时间有关,在成型过程中尽量降低物料在料筒中的停留时间;6．注意事项①对于料筒内所存物料为聚苯乙烯、ABS时可在聚氯乙烯加工温度下,直接用聚氯乙烯清洗料筒并加工成型,如果料筒内所存物料的成型温度超过聚氯乙烯所允许的范围,或为其他热敏塑料,应先用聚苯乙烯或聚乙烯进行清洗料筒,然后进行聚氯乙烯加工;②在料筒升温过程中,应密切注意升温情况,当温度达到工艺要求后必须开启设备进行对空注射,而不可在料筒内恒温一段时间,当对空射出的物料光洁明亮,说明物料塑化良好可以进行生产;③在成型过程中,每次注塑量应严格控制,前后成型周期应尽可能一致,注塑机的油路油温应保持稳定;④在注塑时,如发现制品上有棕色条纹出现说明物料已经过热降解;⑤停机时应把料筒中的硬聚氯乙烯排干净,并用聚苯乙烯或ABS进行清洗方可停机;⑥加工聚氯乙烯时应保持室内通风良好,如若出现树脂分解时,则必须及时打开门窗,排除遭污染空气;六、聚酰胺PA聚酰胺俗称-尼龙,它现在有不下数十个品种,但常用的有PA6PA66PA46这几个品种的性质大致相似,可在一起讨论;1．工艺特性①吸水性尼龙树脂都有从空气中吸收水分的倾向,当吸水为1%时,尼龙6的尺寸变化率为%,尼龙66的变化率为%,因此对于尺寸要求较高的制品,应注意选择吸水性较低的品种;②结晶性除透明尼龙外,尼龙熟知大都为结晶高聚物,结晶度高,制品拉伸强度、耐磨性、硬度、润滑性等项性能有所提高,热膨胀系数和吸水性趋于下降,但对透明度以及抗冲击性能有所不利;③流动性由于尼龙大都为结晶性材料,当温度超过熔点后,其溶体粘度一般都显得比较低,流动性好,应防止溢边的发生;同时由于溶体冷凝速度快,应防止物料阻塞喷嘴、流道、浇口等引起制品不足现象;④收缩率与其他结晶塑料相似,尼龙树脂存在收缩率较大的问题;2．成型设备尼龙成型时,主要注意防止“喷嘴的流涎现象”,因此对尼龙料的加工一般选用自锁式喷嘴;3．制品与模具①制品的壁厚尼龙的流长比为150-200之间,尼龙的制品壁厚不底于一般在之间选择,而且制品的收缩与制品的壁厚有关,壁厚越厚收缩越大;②排气尼龙树脂的溢边值为左右,所以排气孔槽应控制在以下;③模具温度ⅰ、制品壁厚大于5mm的应采用加热控制,模温PA6110℃、PA66120℃、PA46120-130℃;ⅱ、制品厚度小于5,要求制品有一定的柔韧性的一般采用冷水控温;⒋料的准备尼龙的吸水性较大加工水分允许含量%,吸水后的尼龙在成型过程中,表现为熔体粘度急剧下降并混有气泡银丝,而且制品机械强度下降;在干燥过程中,由于酰胺基团对氧比较敏感,在高温下易发生高温变色;5.成型工艺①料筒温度因尼龙是结晶型聚合物,所以熔点明显,尼龙类树脂在注塑时所选择的料筒温度同树脂本身的性能、设备、制品的形状因素有关;一般尼龙6的溶体温度最低为225℃,尼龙66为260℃;由于尼龙的热稳定性较差,所以不宜高温长时间在料筒中停留,以免引起物料变色发黄,同时由于尼龙的流动性较好,温度超过其熔点后就流动迅速;②注射压力尼龙溶体的粘度低,流动性好,但是冷凝速度较快,在形状复杂和壁厚较薄的制品上易出现不足问题,故还是需要较高的注射压力;通常压力过高,制品会出现溢边问题；压力过低,制品会产生波纹、气泡、明显的熔结痕或制品不足等缺陷,大多数尼龙品种的注射压力不超过120MPA,一般在60-100MPA范围内选取是满足大部分制品的要求,只要制品不出现气泡、凹痕等缺陷,一般不希望采用较高的保压压力,以免造成制品内应力增加;③注射速度对尼龙而言,注塑速度以快为益,可以防止因冷却速度过快而造成的波纹,充模不足问题;快的注射速度对制品的性能影响并不突出;④模具温度模具温度对结晶度及成型收缩率有一定的影响,高模温结晶度高、耐磨性、硬度、弹性模量增加、吸水性下降、制品的成型收缩率增加；低模温结晶度低、韧性好、伸长率较高;6．成型中注意事项①再生料的使用最好不超过三次,以免引起制品变色或机械物理性能的急剧下降,用量应控制在25%以下,过多会引起工艺条件的波动,再生料与新料混合必须进行干燥;②安全须知尼龙类树脂开机时应首先开启喷嘴温度,然后在给料筒加温,当喷嘴阻塞时,切忌面对喷孔,以防料筒内的溶体因压力聚集而突然释放,发生危险;③脱模剂的使用使用少量的脱模剂有时对气泡等缺陷有改善和消除的作用;尼龙制品的脱模剂可选用硬脂酸锌和白油等,也可以混合成糊状使用,使用时必须量少而均匀,以免造成制品表面缺陷;④制品的后处理尼龙制品的后处理是为了防止、消除制品中的残留应力或因吸湿作用所引起的尺寸变化;后处理方法有热处理法和调湿法两种;1.热处理常用方法在矿物油、甘油、液体石蜡等高沸点液体中,热处理温度应高于使用温度10-20℃,处理时间视制品壁厚而异,厚度在3mm以下为10-15分钟,厚度为3-6mm时间为15-30分钟,经热处理的制品应注意缓慢冷却至室温,以防止骤冷引起制品中应力重新生成;2.调湿处理调湿处理主要是对使用环境湿度较大的制品而进行的,其办法有两种：一沸水调湿法,二醋酸钾水溶液调湿法醋酸钾与水的比例为:1,沸点121℃,沸水调湿法简便,只要将制品放置在湿度为65%的环境下,使其达到平衡吸湿量即可,但时间较长,而醋酸钾水溶液调湿法的处理温度为80-100醋酸钾水溶液调湿法,处理时间主要取决制品壁厚,当壁厚为时约2小时,3mm为8小时,6mm为16-18小时.七、PET加工温度:260-300℃,分解温度305℃,含水量不超过%,推荐使用干燥形式为除湿式干燥机,空气温度120-135℃,空气露点-18℃,空气流速干燥时间4-6小时;PET注塑制品常见缺陷及处理：1．制品中有气泡；分析：气泡在制品中,气泡有时成白色,制品表面没有银丝,出现这一现象的原因是塑化不完全,有生料注入制品中,因无银丝说明料筒后段塑化不好,如果制品表面中既有气泡又有银丝,这说明料筒整段都塑化不好,根据出气泡的位置来判断料筒那段塑化不好;产生原因：加水口料料粒不均；整个循环周期过短；料筒后段料温过低；螺杆转速过快；2．制品有银丝产生原因：料温过高原料分解；熔融的原料在料筒中停留时间过长原料分解；原料塑化不好有生料注入模腔；热流道温度过高原料分解；料中含水分过高受热产生气泡；防延过大制品中夹杂气泡；3．制品部分变白,特别是制品底部或下部产生原因：料温过低,料温靠近PET结晶温度190℃,结晶度过高使制品变白及制品底部浑浊;解决方法：视变白的位置提高相应料温,如果制品底部变白是热流道温度低,提高温度；下半部变白料筒温度低,提高料筒温度;4．制品变黄产生原因:料温过高分解或在料筒内停留时间过长;⒌制品同轴度低产生原因:注塑压力过大;保压压力过大且时间过长;塑化背压过大;6．制品变形产生原因:模具温度不均,使制品各部收缩不均;制品冷却时间不够;7．制品内壁缩水产生现象及原因:制品内壁有波纹,使制品壁厚不均,产生原因为模具形芯温度过高;8．水波纹产生现象及原因:制品壁有明显波纹,产生原因是模具温度过低,模温不均,注塑速度过慢;八、聚碳酸脂PC1．工艺特性①熔体的流动性对温度敏感,对压力不敏感,接近牛顿流体,属于粘度温度敏感型;②可视为非结晶型聚合物,没有明显的熔点,溶体粘度高,流动困难,要求模具流道浇口短而粗,以减少压力损失,同时需要较高的注塑压力;③高温下树脂易水解,制品上产生银丝,树脂在加工之前要进行干燥,使含水量在%以下,在加工过程中应注意树脂的保温防止树脂从新吸湿;④制品易开裂,在加工时注意消除制品内应力,如提高模具温度,对制品进行后处理;2．塑成型设备①设备容量要求制品的最大注塑量不超过注塑机公称容积的60-70%②螺杆螺杆的长径比L/D为15-20,压缩比2-3;③温控仪表要求温控仪表在400℃-0℃之间自由调节;。

注塑常用原料的性能与加工工艺特点注塑是一种常见的塑料加工方法，常用于制造各种塑料制品。

不同的塑料原料具有不同的性能和加工工艺特点。

下面将介绍几种常用的注塑原料以及它们的性能和加工特点。

1. 聚丙烯（PP）：聚丙烯是一种具有良好韧性和耐化学腐蚀性的热塑性塑料。

它具有较高的熔点和热变形温度，因此在注塑过程中需要相对较高的熔融温度和压力。

聚丙烯在注塑加工中容易流动，尺寸稳定，且易于模具成型。

同时，聚丙烯可回收利用，具有环保特点。

2. 聚苯乙烯（PS）：聚苯乙烯是一种常见的透明塑料。

它具有较低的熔点和热变形温度，易于熔融和注塑成型。

然而，聚苯乙烯在注塑过程中容易受热破坏和变形，因此在注塑加工中需要控制好熔融温度和冷却时间，以确保产品的质量。

3. 聚丙烯酸甲酯（PMMA）：聚丙烯酸甲酯是一种具有良好透明度和耐候性的塑料。

它具有较高的熔点和粘度，注塑时需要较高的加工温度和压力，以确保充分熔化和完整充型。

PMMA还具有良好的刚性和耐化学性，可用于制造透明的塑料产品。

4. 聚乙烯（PE）：聚乙烯是一种常见的塑料，具有良好的柔韧性和机械强度。

它具有较低的熔点和粘度，易于熔融和注塑成型。

聚乙烯在注塑过程中容易流动，可用于制造各种形状的产品。

总的来说，不同的注塑原料具有不同的性能和加工工艺特点。

在进行注塑加工时，需要根据原料的特性和要求来选择合适的温度、压力和冷却时间，以确保产品的质量和成型效果。

同时，还需要注意原料的回收利用和环保性能，以实现可持续发展。

在注塑加工中，还存在其他一些常用的塑料原料，下面将继续介绍它们的性能和加工工艺特点。

5. 聚碳酸酯（PC）：聚碳酸酯是一种具有良好透明性和耐冲击性的塑料。

它具有较高的熔点和熔融粘度，因此在注塑加工过程中需要较高的温度和压力。

聚碳酸酯的熔融温度接近其热分解温度，因此在加工过程中要注意控制好温度和冷却速率，以防止产生气泡和烧结现象。

6. 聚乙烯醇（PVA）：聚乙烯醇是一种水溶性的塑料，具有良好的耐溶解性和粘接性。

常用塑料的注塑工艺参数注塑成型是目前塑料加工领域最为常见、也最为广泛的加工方式之一。

而塑料产品质量好坏与注塑工艺的优劣分不开。

因此，正确掌握塑料注塑成型的工艺参数非常重要。

本文将以常用的塑料种类为切入点，详细介绍其注塑工艺参数。

一、聚丙烯（PP）的注塑工艺参数：聚丙烯（PP）是一种热塑性树脂，具有良好的耐酸碱性和耐热性，是一种广泛应用于日常生活和工业中的塑料。

其注塑工艺参数如下：1.注塑温度：200-250℃2.模具温度：30-60℃3.注塑压力：60-100MPa4.射出速度：高于30mm/s5.冷却时间：15-30s二、聚苯乙烯（PS）的注塑工艺参数：聚苯乙烯（PS）是一种透明的、热塑性的合成树脂，具有优良的透明性和抗冲击性能。

其注塑工艺参数如下：1.注塑温度：180-230℃2.模具温度：20-60℃3.注塑压力：50-100MPa4.射出速度：高于30mm/s5.冷却时间：20-30s三、聚碳酸酯（PC）的注塑工艺参数：聚碳酸酯（PC）是一种优良的工程塑料，具有很高的耐热性、抗冲击性和透明性等优点，广泛用于制造电子产品、汽车零部件、音响系统等。

其注塑工艺参数如下：1.注塑温度：260-330℃2.模具温度：80-110℃3.注塑压力：80-140MPa4.射出速度：高于50mm/s5.冷却时间：40-60s四、尼龙（PA）的注塑工艺参数：尼龙（PA）是一种聚酰胺类塑料，具有高的强度和耐磨性，被广泛用于制造化学纤维、汽车零部件和运动器材等领域。

其注塑工艺参数如下：1.注塑温度：240-290℃2.模具温度：80-110℃3.注塑压力：50-120MPa4.射出速度：高于40mm/s5.冷却时间：30-40s五、聚乙烯（PE）的注塑工艺参数：聚乙烯（PE）是一种低密度聚乙烯和高密度聚乙烯两种类型，是一种透明、柔韧的塑料材料，被广泛应用于制造塑料袋、垃圾桶和水暖管道等产品。

其注塑工艺参数如下：1.注塑温度：160-220℃2.模具温度：20-60℃3.注塑压力：30-100MPa4.射出速度：高于30mm/s5.冷却时间：20-30s在实际注塑生产中，各种塑料的注塑工艺参数应根据具体情况进行调整，以确保产品的质量。

常用塑料注塑工艺参数表：常用塑料注塑工艺参数（2）??2010-06-16 20:02:13|??分类：个人日记 |??标签： |字号大中小?订阅聚甲醛加工参数聚甲醛的成型收缩率聚甲醛的后收缩九、PC注塑工艺特性与工艺参数的设定1、聚集态特性属于无定型塑料，Tg为149～150℃；Tf为215～225℃；成型温度为250～310℃；?2、热稳定性较好，并随分子量的增大而提高。

?但PC高温下遇水易降解，成型时要求水分含量在0.02%以下。

高温下水分对PC特别有害。

在成型前，PC树脂必须进行充分干燥（并且应当充分注意防止干燥过的物料再吸湿）。

干燥效果的快速检验法，是在注塑机上采用“对空注射”。

??3、熔体粘度高，流动性较差，其流动特性接近于牛顿流体，熔体粘度受剪切速率影响较小，而对温度的变化十分敏感，在适宜的成型加工温度范围内调节加工温度，能有效地控制PC的粘度。

4、由于粘度高，注射压力较高，一般控制在80～120MPa。

对于薄壁长流程、形状复杂、浇口尺寸较小的制品，为使熔体顺利、及时充模，注射压力要适当提高至120～150MPa。

保压压力为80～100MPa。

?5、成型时，冷却固化快，为延迟物料冷凝，需控制模温为80～120℃。

6、PC分子主链中有大量苯环，分子链的刚性大，注塑中易产生较大的内应力，使制品开裂或影响制品的尺寸稳定性；（在100℃以上作长时间热处理，它的刚硬性增加，内应力降低）?。

PC的典型干燥曲线?台湾奇美典型牌号加工参数：十、PA及玻纤增强PA注塑工艺特性与工艺参数设定?1、常用品种及其熔点：q??品种：尼龙-66；尼龙-610；尼龙-1010；尼龙-1212；尼龙-46尼龙-6；尼龙-7；尼龙-9；尼龙-11；尼龙-12；尼龙-66/6、尼龙-66/610；尼龙-6∕66∕1010?；尼龙-66/6/610q??熔点：尼龙n系列：尼龙－6?215～220℃；尼龙－12为178℃；尼龙m,n系列：尼龙－46?295?℃；尼龙－66?255～265℃；尼龙－610?215～223℃；尼龙－1010?200℃；共缩聚尼龙：由于分子链的规整性较差，结晶性和熔点一般较低，如尼龙－6∕66∕1010的熔点仅为155～175℃，但其有较好的透明性和弹性。

“塑料性能乃注塑技术之本”，掌握各种塑料的工艺性能及特性，是每一位注塑工作者必须懂得的基本专业知识，塑料的性能是设定“注塑工艺条件”的依据，也是在分析注塑过程中出现的质量问题和异常现象时必须考虑的因素之一。

1. 聚丙烯（PP）注塑加工工艺PP通称聚丙烯，因其抗折断性能好，也称“百折胶”。

PP是一种半透明、半晶体的热塑性塑料，具有高强度、绝缘性好、吸水率低、热变形温度高、密度小、结晶度高等特点。

改性填充物通常有玻璃纤维、矿物填料、热塑性橡胶等。

不同用途的PP其流动性差异较大，一般使用的PP流动速率介于ABS与PC之间。

纯PP是半透明的象牙白色，可以染成各种颜色。

PP的染色在一般注塑机上只能用色母料。

在一些机器上有加强混炼作用的独立塑化元件，也可以用色粉染色。

户外使用的制品，一般使用UV稳定剂和碳黑填充。

再生料的使用比例不要超过15%，否则会引起强度下降和分解变色。

PP注塑加工前一般不需特别的干燥处理。

对注塑机的选用没有特殊要求。

由于PP具有高结晶性。

需采用注射压力较高及可多段控制的电脑注塑机。

锁模力一般按3800t/m2来确定，注射量20%-85%即可。

模具温度50-90℃，对于尺寸要求较高的用高模温。

型芯温度比型腔温度低5℃以上，流道直径4-7mm，针形浇口长度1-1.5mm，直径可小至0.7mm。

边形浇口长度越短越好，约为0.7mm，深度为壁厚的一半，宽度为壁厚的两倍，并随模腔内的熔流长度逐肯增加。

模具必须有良好的排气性，排气孔深0.025mm-0.038mm，厚1.5mm，要避免收缩痕，就要用大而圆的注口及圆形流道，加强筋的厚度要小（例如是壁厚的50-60%）。

均聚PP制造的产品，厚度不能超过3mm，否则会有气泡（厚壁制品只能用共聚PP）。

PP的熔点为160-175℃，分解温度为350℃，但在注射加工时温度设定不能超过275℃,熔融段温度最好在240℃。

为减少内应力及变形，应选择高速注射，但有些等级的PP和模具不适用（出现气泡、气纹）。

常⽤的⼗⼤塑料成型⼯艺（优缺点介绍）注射成型注射成型：⼜称注塑成型，其原理是将粒状或粉状的原料加⼊到注射机的料⽃⾥，原料经加热熔化呈流动状态，在注射机的螺杆或活塞推动下，经喷嘴和模具的浇注系统进⼊模具型腔，在模具型腔内硬化定型。

影响注塑成型质量的要素：注⼊压⼒，注塑时间，注塑温度⼯艺特点：优 点：1、成型周期短、⽣产效率⾼、易实现⾃动化2、能成型形状复杂、尺⼨精确、带有⾦属或⾮⾦属嵌件的塑料制件3、产品质量稳定4、适应范围⼴缺 点：1、注塑设备价格较⾼2、注塑模具结构复杂3、⽣产成本⾼、⽣产周期长、不适合于单件⼩批量的塑件⽣产应⽤：在⼯业产品中，注射成型的制品有：厨房⽤品（垃圾筒、碗、⽔桶、壶、餐具以及各种容器），电器设备的外壳（吹风机、吸尘器、⾷品搅拌器等），玩具与游戏，汽车⼯业的各种产品，其它许多产品的零件等。

嵌件注塑嵌件注塑：嵌件成型（insertmolding）指在模具内装⼊预先准备的异材质嵌件后注⼊树脂，熔融的材料与嵌件接合固化，制成⼀体化产品的成型⼯法。

⼯艺特点：1、多个嵌件的事前成型组合，使得产品单元组合的后⼯程更合理化。

2、树脂的易成型性、弯曲性与⾦属的刚性、强度及耐热性的相互组合补充可结实的制成复杂精巧的⾦属塑料⼀体化产品。

3、特别是利⽤了树脂的绝缘性和⾦属的导电性的组合，制成的成型品能满⾜电器产品的基本功能。

4、对于刚性成型品、橡胶密封垫板上的弯曲弹性成型品，通过基体上注塑成型制成⼀体化产品后，可省去排列密封圈的复杂作业，使得后⼯序的⾃动化组合更容易。

双⾊注塑双⾊注塑：是指将两种不同⾊泽的塑料注⼊同⼀模具的成型⽅法。

它能使塑料出现两种不同的颜⾊，并能使塑件呈现有规则的图案或⽆规则的云纹状花⾊，以提⾼塑件的使⽤性和美观性。

⼯艺特点：1、核⼼料可以使⽤低黏度的材料来降低射出压⼒。

2、从环保的考虑，核⼼料可以使⽤回收的⼆次料。

3、根据不同的使⽤特性，如厚件成品⽪层料使⽤软质料，核⼼料使⽤硬质料或者核⼼料可以使⽤发泡塑料来降低重量。

13种最常用的塑料成型工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!详析13种主流塑料成型工艺：流程、特点与应用塑料成型工艺是现代工业生产中的重要组成部分，广泛应用于各个行业，从汽车零件到日常生活用品。

20种塑料注塑工艺1.ABS 丙烯腈-丁二烯-苯乙烯共聚物典型应用范围:汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。

注塑模工艺条件:干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。

建议干燥条件为80～90℃下最少干燥2小时。

材料温度应保证小于0.1%。

熔化温度：210～280℃；建议温度：245℃。

模具温度：25～70℃。

（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。

注射压力：500～1000bar。

注射速度：中高速度。

化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。

每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。

从形态上看，ABS是非结晶性材料。

三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。

ABS的特性主要取决于三种单体的比率以及两相中的分子结构。

这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。

这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。

ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。

2.PA6 聚酰胺6或尼龙6典型应用范围:由于有很好的机械强度和刚度被广泛用于结构部件。

由于有很好的耐磨损特性，还用于制造轴承。

注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。

如果材料是用防水材料包装供应的，则容器应保持密闭。

如果湿度大于0.2%，建议在80℃以上的热空气中干燥16小时。

如果材料已经在空气中暴露超过8小时，建议进行105℃，8小时以上的真空烘干。
