可控硅调压的工作原理
可控硅调压器是一种电子控制设备，常用于电力电子变流器、电能调速装置等功率电子设备中。

其主要功能是在交流电路中实现可控的电压调节。

可控硅调压器的工作原理如下：
1. 在电路中串联可控硅，常用双极性结型可控硅。

2. 控制信号通过触发器控制可控硅的触发时刻。

3. 当可控硅的控制信号触发时，它会开始导通，允许电流流过。

4. 一旦可控硅导通，就会形成一个绝缘体到导体的短路，电流将通过可控硅流过。

5. 当电流经过可控硅时，就会产生一个电压降，它决定了电路中的负载所受到的电压。

6. 可控硅的导通角相位可以通过改变触发时刻的延迟时间来调节，从而改变电路中的平均电压值。

可控硅调压器的工作原理是基于可控硅的导通和关断特性。

通过控制可控硅的导通角相位和触发时刻，可以改变负载所受到的电压，从而实现电压的调节。

同时，可控硅调压器具有较高的电压控制精度和响应速度，适用于各种电力电子设备中的电压调节需求。

可控硅调压的工作原理1.晶闸管结构：可控硅是一种半导体器件，它有四个层，由P-N-P-N的结构组成。

P-N结形成PNP和NPN管两个双极晶体管的结合。

晶闸管内部还有一个控制电极（即门极）和两个主电极（即阳和阴极）。

2.晶闸管的导通方式：晶闸管的导通方式包括正向导通和反向导通。

-正向导通：当阳极接到正电压且门极施加正脉冲或正直流电压时，PNP管的基结区会由于电子的注入而形成导电通道，使得晶闸管导通。

一旦晶闸管被压阻，它将继续导通，直到输电线上的电流降为零或通过管子的流过电流降到维持当前电压的最小值。

此时，控制电流可以被从逆向回火电压中提防。

-反向导通：当阳极接到负电压且门极施加正脉冲或正直流电压时，晶闸管的两个PN结都会逆向击穿，形成双向导通通道。

在这种模式下，晶闸管将进行双向导通电流。

3.可控硅的调压控制：可控硅的调压控制是通过改变晶闸管的导通和截止时间来实现的。

这个过程可以通过施加控制信号脉冲来完成，控制信号脉冲可以是正脉冲、负脉冲、半波脉冲、宽脉冲等。

-正脉冲控制：当正脉冲施加到门极时，PNP管的基结区将注入电子，从而使得晶闸管导通。

增加正脉冲宽度会导致晶闸管导通时间增加，从而增加输出电压。

-负脉冲控制：当负脉冲施加到门极时，NPN管的基结区将注入电子，从而引起反向电流流动，使得晶闸管截止。

增加负脉冲宽度会导致晶闸管截止时间增加，从而降低输出电压。

-半波脉冲控制：半波脉冲控制是通过将正脉冲和负脉冲的开关信号交错施加到门极来实现的。

半波脉冲控制可以实现输入电压的改变范围更大。

-宽脉冲控制：在宽脉冲控制下，由于晶闸管的导通和截止时间可以通过调整控制信号宽度来改变，因此可以实现更大的输入电压范围。

总的来说，可控硅调压器通过改变晶闸管的导通和截止时间来调整输出电压。

不同的控制信号脉冲可以实现不同范围的电压调节。

这种调压器可以在电力系统中实现精确的电压控制，以适应不同的负载需求。

同时，由于可控硅具有高效率和可靠性，因此被广泛应用于电力调节和电机控制系统中。

各国的燃气调压器美国FISHER系列调压器有：EZR、MP、310A、630、627等系列调压器可广泛应用于城市门站、高中压区域调压站，EZR、1098、299型调压器可应用于中低压区域调压站及中型调压箱、133、299、REGAL2、REGAL3、S200、S300、系列调压器则大量在工业及公福用户调压站上所使用，REGAL2、R622、S100、B系列调压器同时也供应于居民用户调压站。

FISHER调压器性能稳定，调压范围较广、分有带切断与不带切断、部分调压器带有滤网保护，可作监控连接、保证安全、安装省力、经济实惠，性价比高。

意大利TATANINI系列调压器有：FL系列带指挥器轴流式调压器、R系列弹簧负载式调压器、MN及MBN系列带切断监控式调压器、RP系列、MR系列全固定弹簧负载式调压器、RP/10系列气动式调压器等等。

美国AMCO系列调压器/皮膜表有：2003、1800PFM系列、AFV-50、AFV-80、AFV-100、RFV等轴流式系列调压器可广泛应用于城市门站、高中压区域调压站，1200系列、1813B2系列、1800系列、1800CPB2型调压器可应用于中低压区域调压站及中型调压箱，美国AMCO 产品当中还包括ZSC系列指挥器。

AMCO皮膜表有AL-425、AL-630等系列，压力为中压，适用于工业及酒店。

AMCO调压器性能稳定，调压范围较广、分有带切断与不带切断、部分调压器带有滤网保护，可作监控连接、保证安全、安装省力、经济实惠，性价比高。

德国RMG系列调压器有：德国RMG集团公司始建于1908年，提供德国RMG调压器，如果需要欢迎来电联系至今已拥有7家下属公司，德国RMG集团公司是生产与燃气有关产品的专业公司，其产品包括：燃气输配用各种类型调压器，阀门，过滤器，安全切断阀，安全放散阀，流量计等。

自20世纪80年代开始，RMG公司的产品开始在中国使用，目前我司现货供应：RMG331，RMG320，RMG330，RMG342，RMG300，RMG219，RMG270，RMG512，RMG530等带切断与法兰接口式调压器。

DK SCR电力调整器应用及功能DK SCR电力调整器（简称：DK SCR），在国内又被称为可控硅、调功调压器、功率调整器、调相器、调功器等等，它是一种无级的电力调整设备；是工业电热行业控制利器、节能节电环保型产品。

DK SCR电力调整器：是一种以晶闸管（电力电子功率器件）为基础，以智能数字控制电路为核心的电源功率控制电器，简称晶闸管调功器，又称可控硅调功器，可控硅调整器，可控硅调压器，晶闸管调整器，晶闸管调压器，电力调整器，电力调压器，功率控制器。

具有效率高、无机械噪声和磨损、响应速度快、体积小、重量轻等诸多优点。

晶闸管调功器”通过对电压、电流和功率的精确控制，从而实现精密控温。

并且凭借其先进的数字控制算法，优化了电能使用效率。

对节约电能起了重要作用。

晶闸管调功器”广泛应用于以下领域：A电炉工业：退火炉，烘干炉，淬火炉，烧结炉，坩埚炉，隧道炉，熔炉，箱式电炉，井式电炉，熔化电炉，滚动电炉，真空电炉，台车电炉，淬火电炉，时效电炉，罩式电炉，气氛电炉，烘箱实验电炉，热处理，电阻炉，真空炉，网带炉，高温炉，窑炉，电炉B机械设备：包装机械，注塑机械，热缩机械，挤压机械，食品机械，回火设备，塑料加工，红外加热C玻璃工业：玻璃纤维，玻璃成型，玻璃融化，玻璃印制，浮法玻璃生产线，退火槽D汽车工业：喷涂烘干，热成型E节能照明：隧道照明，路灯照明，摄影照明，舞台灯光F化学工业：蒸馏蒸发，预热系统，管道加热，石油化工，温度补偿G其它行业：盐浴炉，工频感应炉，淬火炉温控，热处理炉温控，金刚石压机加热，大功率充磁/退磁设备，航空电源调压，中央空调电加热器温控，纺织机械，水晶石生产，粉末冶金机械，彩色显像管生产设备，冶金机械设备，石油化工机械，灯光平滑调节，恒压恒流恒功率控制等领域。

基本功能三相可控硅调功调压器是运用数字电路触发可控硅实现调压和调功。

调压采用移相控制方式，调功有定周期调功和变周期调功两种方式。

该控制板带锁相环同步电路、自动判别相位、缺相保护、上电缓起动、缓关断、散热器超温检测、恒流输出、电流限制、过流保护、串行工作状态指示等功能。

可控硅交流调压器的工作原理及其相关应用基本介绍可控硅交流调压器：是一种以可控硅(电力电子功率器件)为基础，以智能数字控制电路为核心的电源功率控制电器，简称可控硅调压器，又称可控硅调功器，可控硅调整器，晶闸管调整器，晶闸管调压器，电力调整器，电力调压器，功率控制器。

具有效率高、无机械噪声和磨损、响应速度快体积小、重量轻、效率高、寿命长、以及使用方便等优点，目前交流调压器多采用可控硅调压器。

工作原理可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。

这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。

这台调压器的输出功率达100W，一般家用电器都能使用。

1：电路原理：电路图如下可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。

从图中可知，二极管D1D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。

在交流电的正半周时，整流电压通过R4、W1对电容C充电。

当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。

这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。

可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。

当交流电通过零点时，可控硅自关断。

当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。

2：元器件选择调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为1/8W的碳膜电阻。

D1—D4选用反向击穿电压大于300V、最大整流电流大于0、3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。

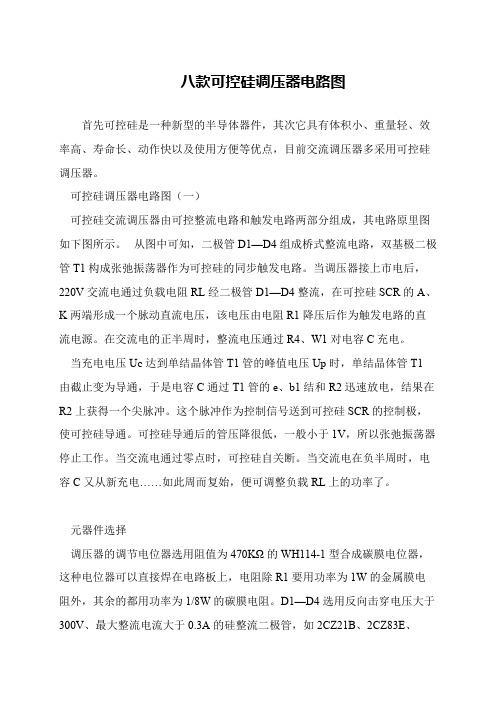

八款可控硅调压器电路图
首先可控硅是一种新型的半导体器件，其次它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。

 可控硅调压器电路图（一）
 可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。

从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。

当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。

在交流电的正半周时，整流电压通过R4、W1对电容C充电。

 当充电电压Uc达到单结晶体管T1管的峰值电压Up时，单结晶体管T1
由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。

这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。

可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。

当交流电通过零点时，可控硅自关断。

当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。

 元器件选择
 调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其余的都用功率为1/8W的碳膜电阻。

D1—D4选用反向击穿电压大于300V、最大整流电流大于0.3A的硅整流二极管，如2CZ21B、2CZ83E、。

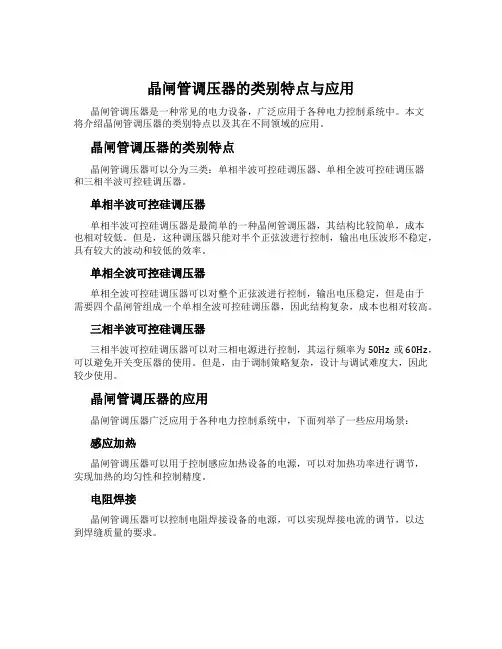

晶闸管调压器的类别特点与应用晶闸管调压器是一种常见的电力设备，广泛应用于各种电力控制系统中。

本文将介绍晶闸管调压器的类别特点以及其在不同领域的应用。

晶闸管调压器的类别特点晶闸管调压器可以分为三类：单相半波可控硅调压器、单相全波可控硅调压器和三相半波可控硅调压器。

单相半波可控硅调压器单相半波可控硅调压器是最简单的一种晶闸管调压器，其结构比较简单，成本也相对较低。

但是，这种调压器只能对半个正弦波进行控制，输出电压波形不稳定，具有较大的波动和较低的效率。

单相全波可控硅调压器单相全波可控硅调压器可以对整个正弦波进行控制，输出电压稳定，但是由于需要四个晶闸管组成一个单相全波可控硅调压器，因此结构复杂，成本也相对较高。

三相半波可控硅调压器三相半波可控硅调压器可以对三相电源进行控制，其运行频率为50Hz或60Hz，可以避免开关变压器的使用。

但是，由于调制策略复杂，设计与调试难度大，因此较少使用。

晶闸管调压器的应用晶闸管调压器广泛应用于各种电力控制系统中，下面列举了一些应用场景：感应加热晶闸管调压器可以用于控制感应加热设备的电源，可以对加热功率进行调节，实现加热的均匀性和控制精度。

电阻焊接晶闸管调压器可以控制电阻焊接设备的电源，可以实现焊接电流的调节，以达到焊缝质量的要求。

电子装置晶闸管调压器可以用于向各种电子装置（如电视机、计算机等）提供稳定的电源，可保证电子装置工作的稳定性和精度。

照明设备晶闸管调压器可以用于调节照明设备的亮度，实现节能和环保的目的。

总结晶闸管调压器作为一种常见的电力设备，具有结构简单、调节范围宽、效率高、可靠性强等特点，被广泛应用于各种领域。

本文介绍了晶闸管调压器的类别特点以及在感应加热、电阻焊接、电子装置和照明设备等领域的应用，相信对读者有所启发。

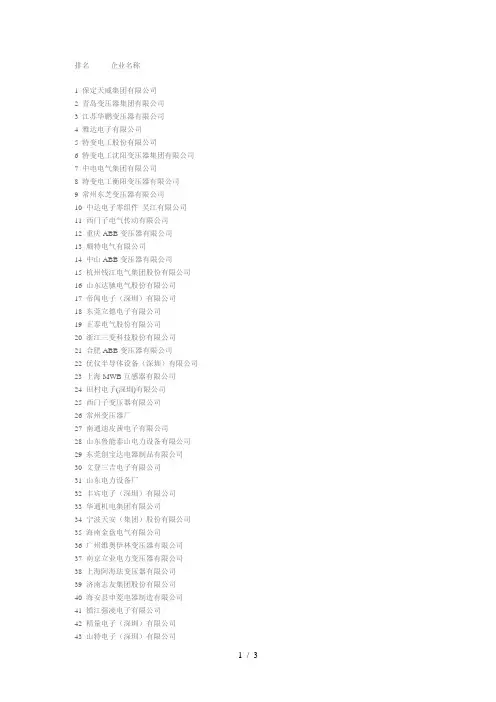

排名企业名称1 保定天威集团有限公司2 青岛变压器集团有限公司3 江苏华鹏变压器有限公司4 雅达电子有限公司5 特变电工股份有限公司6 特变电工沈阳变压器集团有限公司7 中电电气集团有限公司8 特变电工衡阳变压器有限公司9 常州东芝变压器有限公司10 中达电子零组件吴江有限公司11 西门子电气传动有限公司12 重庆ABB变压器有限公司13 顺特电气有限公司14 中山ABB变压器有限公司15 杭州钱江电气集团股份有限公司16 山东达驰电气股份有限公司17 帝闻电子（深圳）有限公司18 东莞立德电子有限公司19 正泰电气股份有限公司20 浙江三变科技股份有限公司21 合肥ABB变压器有限公司22 优仪半导体设备（深圳）有限公司23 上海MWB互感器有限公司24 田村电子(深圳)有限公司25 西门子变压器有限公司26 常州变压器厂27 南通迪皮茜电子有限公司28 山东鲁能泰山电力设备有限公司29 东莞创宝达电器制品有限公司30 文登三吉电子有限公司31 山东电力设备厂32 丰宾电子（深圳）有限公司33 华通机电集团有限公司34 宁波天安（集团）股份有限公司35 海南金盘电气有限公司36 广州维奥伊林变压器有限公司37 南京立业电力变压器有限公司38 上海阿海珐变压器有限公司39 济南志友集团股份有限公司40 海安县申菱电器制造有限公司41 镇江强凌电子有限公司42 精量电子（深圳）有限公司43 山特电子（深圳）有限公司45 青岛云路电器有限公司46 阿特斯光伏电子（常熟）有限公司47 江苏华星电气实业有限公司48 凤冠电机(深圳)有限公司49 上海置信非晶合金变压器有限公司50 云南通变电器有限公司51 迈力达电子(深圳)有限公司52 佛山市日升电业制造有限公司53 汕头经济特区华建电子有限公司54 东莞普思电子有限公司55 德州三和电器有限公司56 苏州工业园区金月金属制品有限公司57 冠德科技（深圳）有限公司58 云南变压器电气股份有限公司59 深圳晶辰电子科技有限公司60 汕头经济特区东京元件有限公司61 大连北方互感器厂62 江苏省如皋高压电器有限公司63 烟台海圣变压器有限公司64 青岛开拓集团有限公司65 文登成门电子有限公司66 蛇口晶石电子有限公司67 江西变压器科技股份有限公司68 吴江市变压器厂69 江苏领先电子有限公司70 开平市海鸿变压器有限公司71 山东省金曼克电气集团股份有限公司72 昆山中鼎电子有限公司73 扬州东方集团易事特科技有限公司74 嘉隆科技(深圳)有限公司75 镇江天力变压器有限公司76 湛江通用电气集团有限公司77 沈阳宏顺变压器制造有限公司78 相模电机（深圳）有限公司79 大连第一互感器有限责任公司80 鸿宝电气股份有限公司81 常州苏源集团东南电力设备有限公司82 新宝电机（东莞）有限公司83 南通友邦变压器有限公司84 福建省泉州变压器制造有限公司85 宁波甬嘉变压器有限公司86 衢州杭甬变压器有限公司87 新宝电器(苏州)有限公司89 东莞三雄电业制造有限公司90 深圳品泰电子有限公司91 宁波金源电气有限公司92 珠海市三灶镇思泰电子厂93 四川省蜀能电器有限责任公司94 大连三垦变压器有限公司95 宁波赛尔富电子有限公司96 宁波奥克斯高科技有限公司97 东莞东坑富港电子制品厂98 江西变电设备有限公司99 梅兰日兰电子（上海）制造有限公司100 广西柳州特种变压器有限责任公司注：资料可能无法思考和涵盖全面，最好仔细浏览后下载使用，感谢您的关注！。
