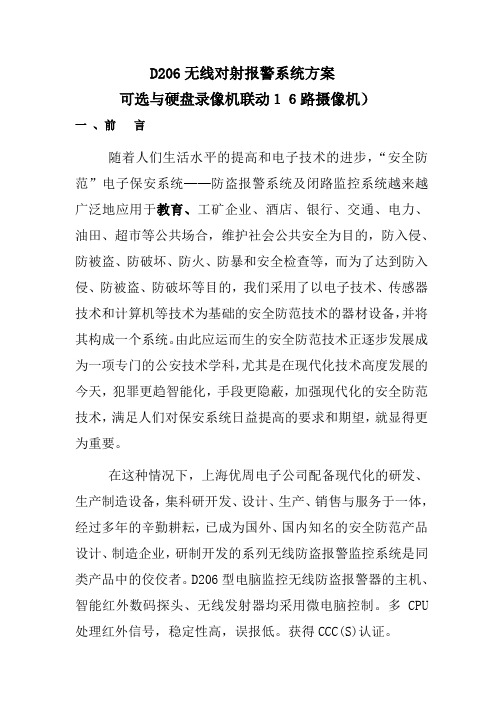

D206无线对射报警系统方案可选与硬盘录像机联动１６路摄像机）一、前言随着人们生活水平的提高和电子技术的进步，“安全防范”电子保安系统——防盗报警系统及闭路监控系统越来越广泛地应用于教育、工矿企业、酒店、银行、交通、电力、油田、超市等公共场合，维护社会公共安全为目的，防入侵、防被盗、防破坏、防火、防暴和安全检查等，而为了达到防入侵、防被盗、防破坏等目的，我们采用了以电子技术、传感器技术和计算机等技术为基础的安全防范技术的器材设备，并将其构成一个系统。
由此应运而生的安全防范技术正逐步发展成为一项专门的公安技术学科，尤其是在现代化技术高度发展的今天，犯罪更趋智能化，手段更隐蔽，加强现代化的安全防范技术，满足人们对保安系统日益提高的要求和期望，就显得更为重要。
在这种情况下，上海优周电子公司配备现代化的研发、生产制造设备，集科研开发、设计、生产、销售与服务于一体，经过多年的辛勤耕耘，已成为国外、国内知名的安全防范产品设计、制造企业，研制开发的系列无线防盗报警监控系统是同类产品中的佼佼者。
D206型电脑监控无线防盗报警器的主机、智能红外数码探头、无线发射器均采用微电脑控制。
多CPU 处理红外信号，稳定性高，误报低。
获得CCC(S)认证。
二、概述：本次方案：系统采用D206型无线报警主机进行集中监控，各监控点的警情采集可以是室外用的红外对射探头。
本系统采用了微电脑技术、数据编译码技术和无线收发技术等设计。
D206系列防盗报警系统是一款远距离无线报警系统，由报警控制器和探测器（包括发射器）组成一套完整的区域报警服务系统，该系统是集传感探测、通讯、微电脑控制于一体的智能化、全数码、多功能的新一代安防产品，该系统广泛用于企事业单位、金融系统、学校、仓库、别墅等场所。
既可独立使用也可与接警中心联网使用。
室外防盗：前端采用红外对射配无线发射器的方式，它是利用人眼看不见的红外线相互之间构成一个防护网，安全性及高，当有偷窃者入侵时，前端报警以后通过无线发射器将编码过的数字信号以无线的方式把信号传给接警主机。

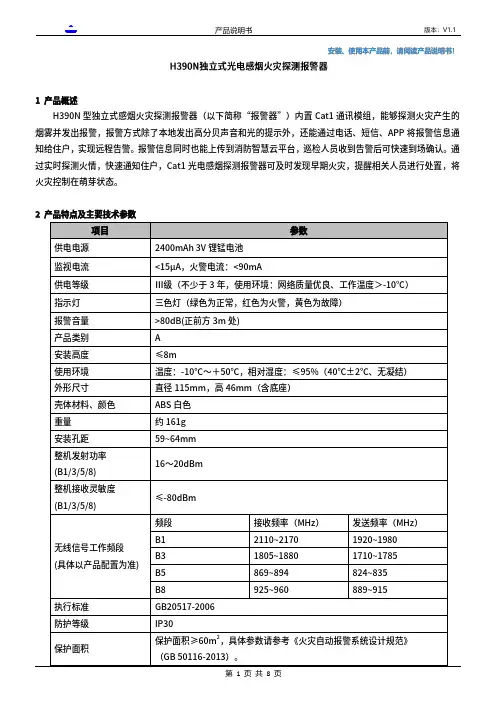

1产品概述H390N 型独立式感烟火灾探测报警器（以下简称“报警器”）内置Cat1通讯模组，能够探测火灾产生的烟雾并发出报警，报警方式除了本地发出高分贝声音和光的提示外，还能通过电话、短信、APP 将报警信息通知给住户，实现远程告警。
报警信息同时也能上传到消防智慧云平台，巡检人员收到告警后可快速到场确认。
通过实时探测火情，快速通知住户，Cat1光电感烟探测报警器可及时发现早期火灾，提醒相关人员进行处置，将火灾控制在萌芽状态。
3.1适用场所住宅、休闲厅、咖啡厅、歌舞厅、宾馆、饭店、公寓、饮食店、旅馆等。
3.2不宜安装的场所a.尘埃、粉沫和水蒸气大量滞留的场所；b.有可能发生腐蚀气体的场所；c.厨房及其正常情况下有烟停留的场所；d.温度、湿度过大的场所；e通风速度大于15米/秒的场所；f.工作温度低于-10℃，高于50℃，湿度≥95%的场所；g.易产生大量结露的环境；h.LTE网络信号RSRP小于基站设定阈值，SINR≤0db的场所；i.本设备为LTE单天线设备，适用于对数据传输速率要求较低的应用场景。
4外观尺寸与工作原理4.1报警器正面示意图说明：图1中，上盖、按键、PCB、下盖、底座组装成一个整体，尺寸单位：毫米。
4.2报警器对烟雾的感应主要由光学迷宫完成，迷宫内有一组红外发射管、接收对管。
当无烟雾时接收管就收不到红外发射管的红外光，检测电路无电压输出；当有烟雾进入迷宫时，红外管发射光发生散射被光电接收管接收，在检测电路产生电压输出。
烟雾越大，散射越强，产生的电压就越高，当电压达到预定值时报警器发出报警。
6产品安装与调试6.1软件安装与设备添加从随机附带的快速使用手册或项目运营方提供的链接下载APP，注册账号并登陆，通过APP界面上“扫一扫”，扫描机身背面二维码，即可将设备添加到账号下。
6.2SIM卡装入旋下底座，打开机身背后的NB盖，将Miro SIM卡装入卡座，如图3。
需要特别注意：用户自助更换SIM卡有可能导致报警器无法联网，更换SIM卡之前需要联系当地服务机构确认版本。
JD 警示灯Tower Light 安全、值得信赖产品手册TAYEEBrand legend1997200220072012201703JD警示灯产品综述上海天逸电器有限公司一直以创新及产品的高品质在低压主令电器领域享有盛誉。
为了更好的满足机器制造厂家，过程自动化设备制造厂家以及最终用户对高性能产品的需求，天逸电器又推出一系列创新和技术领先的产品――JD系列警示灯。
JD系列警示灯是天逸电器精心筹备多年的新产品，与天逸电器所有产品一样，JD系列警示灯的设计、制造等各个环节始终在公司质量体系的严格检测和监督下进行，确保了产品的高品质。
积木式设计、高防护等级、高亮度、抗振及安装形式多样是此系列产品的显著特点，此系列产品的推出又将使您的设备增添更高价值。
警示灯JD T ower Light目录 / CONTENTSΦ50单体式警示灯 06Φ70单体式警示灯 10JD70AP中心安装警示灯 18Φ90单体式警示灯 20Φ150单体式警示灯 27单体式警示灯 一体式警示灯Φ36mm一体式警示灯 65Φ50mm一体式警示灯 69Φ50F声光一体式警示灯 72JD110P多音报警器 89JD150P多音报警器 91成套报警器Φ50组合式警示灯 33Φ22mm安装警示灯 40Φ70组合式警示灯 42Φ90组合式警示灯 52JD90F方形组合式警示灯 59组合式警示灯Φ50单层多色警示灯 75Φ70单层多色警示灯 79JD90A-C单体多色警示灯 84多色警示灯警示灯JD T ower Light05单体警示灯为了确保产品能够不受限制的应用于各行各业，JD 系列单体式警示灯在设计制造过程中遵循天逸电器一贯的高标准，防护等级最高可达IP65，满足您的高要求。
防护等级竞争的时代需要更多创意，JD 系列单体式警示灯提供多样化的外观供您选择，分别为JD50A 、JD50CA 、J D70A 、J D70C A 、J D90A 、J D90B 、J D150A 、JD150B 让您拥有个性化的产品。
汽车倒车雷达声光报警器设计汽车倒车雷达声光报警器设计摘要本设计从实验研究分析的角度，分析了汽车倒车雷达系统基本设计原理。
较详细介绍一种超声波测距系统以及根据该系统设计研制出的汽车倒车雷达声光报警器，提醒司机刹车。
设计采用超声波传感器，成本低廉，设计简单。
实际倒车时，利用超声波原理，由装置在车尾保险杠上的探头发送超声波撞击障碍物后反射此声波，利用单片机计算出车体与实际距离，然后，提示给司机，使停车或者倒车更容易，更安全。
因此，安装倒车雷达对安全驾驶有十分重要意义。
给驾驶员提供更轻便的驾驶感，减少一些不必要的交通问题。
因此个人认为有很好的实用价值和很大的上升空间。
目录一、绪论............................................................1.1、国内外发展概况以及存在的问题...................................1.2、设计目的.......................................................1.3、研究意义.......................................................1.4、设计要求.......................................................二、实验元件........................................................三、文献综述........................................................四、倒车雷达原理....................................................五、方案选择........................................................1、测距传感器选择：.................................................2、微处理器选择：...................................................3、语音报警器的选择：...............................................六、实验电路图......................................................1、超声波测距系统...................................................2、汽车倒车防撞测距报警系统.........................................3、声光报警电路图...................................................七、硬件设计和软件设计..............................................八、实验现象........................................................九、结论............................................................一、绪论1.1、国内外发展概况以及存在的问题随着社会经济发展交通运输业日益兴旺，汽车数量也在大幅度攀升。

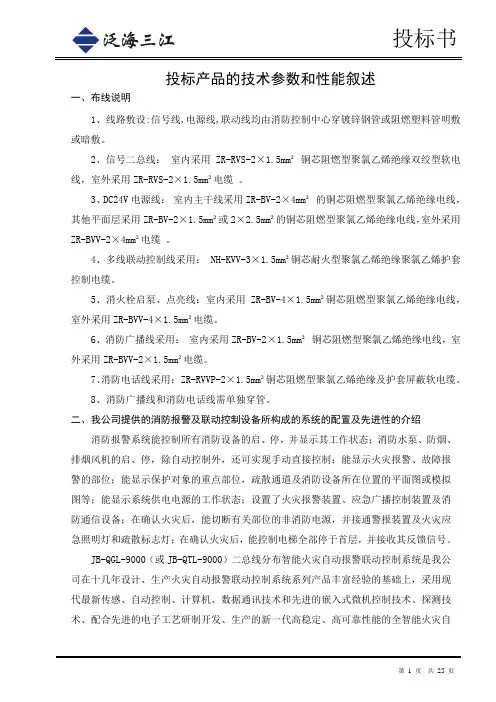

投标产品的技术参数和性能叙述一、布线说明1、线路敷设:信号线,电源线,联动线均由消防控制中心穿镀锌钢管或阻燃塑料管明敷或暗敷。
2、信号二总线：室内采用ZR-RVS-2×1.5mm²铜芯阻燃型聚氯乙烯绝缘双绞型软电线，室外采用ZR-RVS-2×1.5mm²电缆。
3、DC24V电源线：室内主干线采用ZR-BV-2×4mm²的铜芯阻燃型聚氯乙烯绝缘电线，其他平面层采用ZR-BV-2×1.5mm²或2×2.5mm²的铜芯阻燃型聚氯乙烯绝缘电线，室外采用ZR-BVV-2×4mm²电缆。
4、多线联动控制线采用： NH-KVV-3×1.5mm²铜芯耐火型聚氯乙烯绝缘聚氯乙烯护套控制电缆。
5、消火栓启泵、点亮线：室内采用 ZR-BV-4×1.5mm²铜芯阻燃型聚氯乙烯绝缘电线，室外采用ZR-BVV-4×1.5mm²电缆。
6、消防广播线采用：室内采用ZR-BV-2×1.5mm²铜芯阻燃型聚氯乙烯绝缘电线，室外采用ZR-BVV-2×1.5mm²电缆。
7、消防电话线采用： ZR-RVVP-2×1.5mm²铜芯阻燃型聚氯乙烯绝缘及护套屏蔽软电缆。
8、消防广播线和消防电话线需单独穿管。
二、我公司提供的消防报警及联动控制设备所构成的系统的配置及先进性的介绍消防报警系统能控制所有消防设备的启、停，并显示其工作状态；消防水泵、防烟、排烟风机的启、停，除自动控制外，还可实现手动直接控制；能显示火灾报警、故障报警的部位；能显示保护对象的重点部位，疏散通道及消防设备所在位置的平面图或模拟图等；能显示系统供电电源的工作状态；设置了火灾报警装置、应急广播控制装置及消防通信设备；在确认火灾后，能切断有关部位的非消防电源，并接通警报装置及火灾应急照明灯和疏散标志灯；在确认火灾后，能控制电梯全部停于首层，并接收其反馈信号。
AL16报警主机
简易编程指南
应用实例：用AL16做周界防范系统，采用6个1防区扩展模块BJMK-1B和2个2防区扩展模块BJMK-2B，防区报警时，警号鸣响，同时向管理人员电话报警。
0．输入主密码，按[*]键进入编程模式
[1]+[2]+[3]+[4]+[*]（长按3秒）
主机蜂鸣器将鸣音1秒，状态指示灯常亮，表示进入编程模式
1．要改变报警时间（警号鸣响持续时间）：60秒：
（此项可选择设置）
2．系统带报警模块个数：8个
（此项必须设置）
3．1号报警模块挂探头个数：1个对应的报警模块地址：0
（此项可选择设置）
4．7号报警模块挂探头个数：2个对应的报警模块地址：6
（此项必须设置）
5．8号报警模块挂探头个数：2个对应的报警模块地址：7
（此项必须设置）
6．清除接警中心号码，使其不起作用：
（此项必须设置）
7．设置报警时要通知的用户电话，号码1：88886666
（此项必须设置）
8．修改本机的主密码为：6688，建议此项必须修改，防止他人非法操作
注意：在编程中或编程设置完成后，只要按住[*]键持续3秒，主机蜂鸣器将鸣音1秒，将退出编程模式；如果在编程中，出现错误，蜂鸣器会发出3声错误提示。
出现错误后，有可能退出编程模式，若要继续编程，必须重新输入主密码。
318国道青阳收费站搬迁改造工程施工方案安徽多维科技信息2007年01月22日目录一、报价表 (3)二、资格证书文件 (5)营业执照 (5)2.2 企业根本情况介绍 (6)相关认证资料 (7)三、技术方案 (8)概述 (8)．1系统概述 (8)3.2 更换设备技术参数 (9)车道收费计算机 (9)一体化费额显示牌 (10)收费车道的操作过程描述 (10)3.2.2.1.1 初始状态 (10)3.2.2.1.2 车道翻开操作程序〔翻开状态〕 (11)3.2.2.1.3 收费车道的正常处理与记录 (11)3.2.2.1.4 “免费车或月票车〞的处理与记录 (12)3.2.2.1.5 “违章〞车辆的处理和记录 (13)3.2.2.1.6 车道关闭操作过程 (13)稳压器技术指标 (13)3.3 培训 (14)3.3.1 高级管理人员培训 (14)3.3.2 系统维护人员培训 (15)3.3.4 现场操作人员培训 (15)3.4 技术资料 (16)四、施工方案 (17)4．1视频监控系统改造安装 (17)4．1．1适用范围 (17)4．1．2施工准备 (17)4．1．3施工工艺 (18)4．1．4质量标准 (22)4．1．5成品保护 (23)4．1．6应注意的质量问题 (23)4．1．7环境、职业健康平安管理措施 (23)4．2 收费系统改造安装 (24)4．2．1适用范围 (24)4．2．2施工准备 (24)4．2．3施工工艺 (25)4．2．4质量标准 (27)4．2．5成品保护 (29)4．2．6应注意的质量问题 (29)4．2．7环境、职业健康平安管理措施 (29)4．3 对讲系统改造安装 (29)4．3．1适用范围 (29)4．3．2施工准备 (30)4．3．3施工工艺 (30)4．3．4质量标准 (32)4．3．5成品保护 (33)4．3．6应注意的质量问题 (33)4．3．7环境、职业健康平安管理措施 (33)A.一、报价表报价汇总表总价：〔大写〕: 柒万壹仟壹佰贰拾贰元柒角整施工单位：安徽多维科技信息日期:2007年01月22日工程量清单报价一览表B.二、资格证书文件2.2 企业根本情况介绍安徽多维科技信息是一家新兴的集科、工、贸一体的高科技企业。
光束灯16通道通道表摘要：一、光束灯16通道通道表的概述二、光束灯16通道通道表的组成与功能1.通道分配2.灯具参数3.控制方式4.信号传输与处理三、光束灯16通道通道表的应用领域四、光束灯16通道通道表的优缺点1.优点2.缺点五、如何选择与使用光束灯16通道通道表1.选择要点2.使用注意事项六、总结与展望正文：光束灯16通道通道表是一种专业照明设备，广泛应用于各种场合，如演出、租赁、展览等。
本文将对光束灯16通道通道表进行详细解析，包括其组成、功能、应用领域、优缺点以及选择和使用方法。
一、光束灯16通道通道表的概述光束灯16通道通道表是一种具有16个通道的照明设备，每个通道可以独立控制，实现多种光束效果。
它通常由灯具、控制器、信号传输和处理系统等组成。
二、光束灯16通道通道表的组成与功能1.通道分配：16个通道可以独立控制，实现多种灯光效果，如变色、渐变、闪烁等。
2.灯具参数：光束灯16通道通道表采用高亮度、长寿命的LED光源，具有较高的光效和较低的能耗。
3.控制方式：采用国际标准的DMX512信号控制，实现多通道灯具的同步控制。
4.信号传输与处理：采用高质量的信号传输线和信号处理模块，确保信号传输的稳定性和安全性。
三、光束灯16通道通道表的应用领域光束灯16通道通道表广泛应用于各种场合，如舞台、演播室、夜店、展览等，为场所增添氛围，提高视觉效果。
四、光束灯16通道通道表的优缺点1.优点：- 高效节能：采用高亮度LED光源，能耗低，节能环保。
- 多样化效果：16个独立通道，可实现多种灯光效果。
- 稳定性：采用DMX512控制，确保信号传输稳定。
2.缺点：- 价格较高：相较于普通照明设备，光束灯16通道通道表价格较高。
- 安装复杂：需要专业人员进行安装和调试。
五、如何选择与使用光束灯16通道通道表1.选择要点：- 品牌：选择知名品牌，保证产品质量和售后服务。
- 光源：选择高亮度、长寿命的LED光源。
智能16通道闪光报警仪
一、概述
YK-700系列闪光报警器广泛应用于石油、化工、冶金、电力、轻工等工业部门。
是一种接点式声光报
警显示仪表，具有电路简单、元件少、体积小、抗于扰能力强、可靠性高、接线简单等特点。
仪表的设计
考虑到面向微机化、多功能化了展的趋势，采用单片机技术，使仪表具有功能齐全，是现有晶体管闪光报
警器的换代产品。
二、主要技术参数
1.16点报警信号输入：常开接点。
（最多可以做16路）
2.输出信号：16点发光报警指示，具有音响接点输出报警，音响动作为接点闭合。
3.输出继电器接点容量：AC 220V，3A；DC 24V，2A。
4.确认方式：手动（音响报警消除）。
5.工作条件：
a）环境温度：-10-55℃
b）相对湿度：≤85％
c）周围空气中不应含有腐蚀性气体。
6.工作电源：AC 85-265V。
7.功耗≤3W。
三、工作原理及方式
报警器由电源电路、发光器件、输出驱动、单片机控制电路、软件监视系统组成。
报警器平时工作在监视状态，无报警信号输入，灯光和音响均不工作，一旦外界报警到来，报警器将控制声光报警，以提示
现场工作人员及时解决故障。
当某通道接点动作，对应通道的灯光闪烁同时电铃接点导通铃响。
按下消音按钮，音响报警消音、闪光停止。
当报警信号消失后，确认后的灯光报警指示自动复位。
当某通道接点动作，对应通道的灯光闪烁同时铃响。
报警信号消失后音响报警器消音、闪光熄灭。
当按下试验按钮时，报警器的16路灯光依次闪烁、铃响。
再按一下试验按钮时，音响报警器消音、闪光停止，报警指示自动复位。
四、按键功能
消音—按(消音）内部蜂鸣消音与外接继电器报警复位键
设置—同时按住[设置]和[加键]不动，所有报警灯亮进入设置状态。
2秒后第一排四个报警灯亮，表示设置蜂鸣器是否鸣叫，第二排四个灯亮则报警时鸣叫，第二排灯灭则禁止鸣叫，通过加键或减键可更改设置。
按[设置]键确认后设置报警记忆功能，此时第一排三个报警灯亮，第二排三个灯亮则记忆，灯灭则不
记忆，通过加键或减键可更改设置。
按[设置]键确认后设置是否5秒延时报警功能，此时第一排两个报警灯亮，第二排两个灯亮则延时，灯灭则不延时，通过加键或减键可更改设置。
按[设置]键确认后退出设置状态。
将需要常闭输入的通道，对应端子与公共地短接，同时按住[设置]和[减键]不动，所有报警灯亮2.5秒后熄灭表示进入设置状态。
常闭输入的通道灯亮。
此时再按一下[设置]键确认所有报警灯亮2.5秒后熄灭退出设置状态。
自检—按（自检）键仪表测试。
五、仪表的接线图：
1、输入1-输入16为16个输入通道，公共端1为16个输入通道的公共端；
2、消音和自检分别为消音测试按钮，公共端2为SILENT和TEST的公共端；
4、继电器输出触点，用于外接报警音响。
六选型、。
