DY-XXS闪光报警器

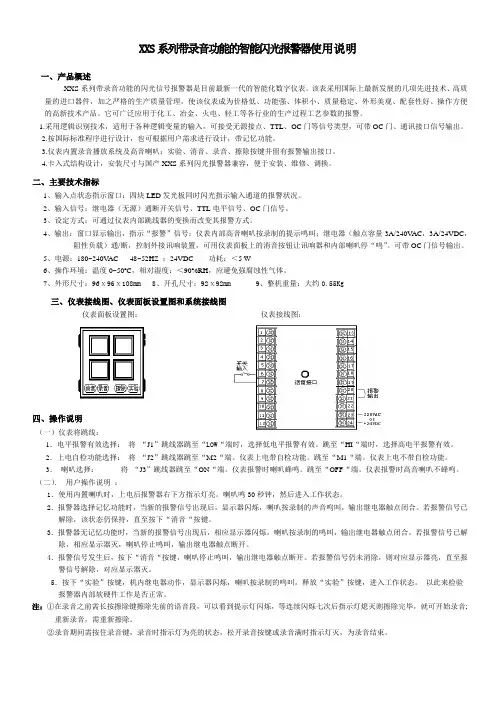

XXS系列带录音功能的智能闪光报警器使用说明一、产品概述XXS系列带录音功能的闪光信号报警器是目前最新一代的智能化数字仪表。

该表采用国际上最新发展的几项先进技术、高质量的进口器件，加之严格的生产质量管理，使该仪表成为价格低、功能强、体积小、质量稳定、外形美观、配套性好、操作方便的高新技术产品。

它可广泛应用于化工、冶金、火电、轻工等各行业的生产过程工艺参数的报警。

1.采用逻辑识别技术，适用于各种逻辑变量的输入，可接受无源接点、TTL、OC门等信号类型，可带OC门、通讯接口信号输出。

2.按国际标准程序进行设计，也可根据用户需求进行设计，带记忆功能。

3.仪表内置录音播放系统及高音喇叭；实验、消音、录音、擦除按键并留有报警输出接口。

4.卡入式结构设计，安装尺寸与国产XXS系列闪光报警器兼容，便于安装、维修、调换。

二、主要技术指标1、输入点状态指示窗口：四块LED发光板同时闪光指示输入通道的报警状况。

2、输入信号：继电器（无源）通断开关信号、TTL电平信号、OC门信号。

3、设定方式：可通过仪表内部跳线器的变换而改变其报警方式。

4、输出：窗口显示输出，指示“报警”信号；仪表内部高音喇叭按录制的提示鸣叫；继电器（触点容量3A/240V AC，3A/24VDC，阻性负载）通/断，控制外接讯响装置，可用仪表面板上的消音按钮让讯响器和内部喇叭停“鸣”。

可带OC门信号输出。

5、电源：180~240V AC 48~52HZ ；24VDC 功耗：＜5 W6、操作环境：温度0~50ºC，相对湿度：＜90%RH，应避免强腐蚀性气体。

7、外形尺寸：96ⅹ96ⅹ108mm 8、开孔尺寸：92ⅹ92mm 9、整机重量：大约0.55Kg三、仪表接线图、仪表面板设置图和系统接线图仪表面板设置图：仪表接线图：四、操作说明（一）仪表将跳线：1．电平报警有效选择：将“J1”跳线器跳至“LOW“端时，选择低电平报警有效。

跳至“HI“端时，选择高电平报警有效。

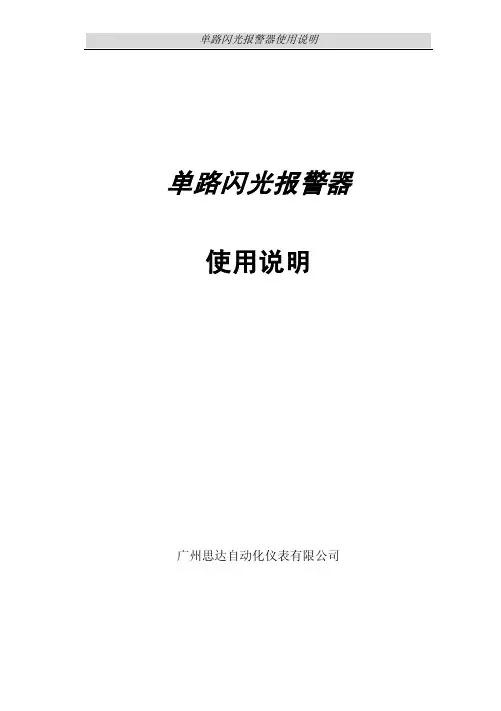

单路闪光报警器使用说明广州思达自动化仪表有限公司目 录一、特 点 ..................................1 二、技术性能................................2 三、主要操作说明............................3 四、后端子接线图 ............................3 五、外形及安装 (4)一、特 点1、 采用积木式设计，可以方便地拼装成各种形式。

可单个或任意多个拼装组成报警系统。

2、显示屏幕大。

采用LED显示寿命长。

3、输入端的抗干扰能力强。

4、内部线路板及灯屏采用抽屉式结构，不需拆任何外连线，即可将内部印制板抽出。

维修很方便。

5、现场可任意选择常开或常闭、有源或无源输入方式。

6、内部装有重复继电器，继电器动作方式可任意选择，同步于现场触点或报警寄存器。

7、集中遥控按钮对整个系统进行功能试验。

二、技术性能1、供电电源：DC24V±5%2、环境条件：推荐工作温度 0℃～+40℃允许工作温度 -10℃～+50℃相对湿度≤85%无结零大气压力 86～106KPa3、输入信号：输入信号可以分为常开或常闭触点。

出厂时，信号输入为常开式触点，如需常闭式触点，可抽出印制板（抽时注意方法），将短路块插入2、3即可。

4、输出信号：a、XXS-11报警器输出一对常开触点，容量为：直流24V1A，交流220V0.2A。

触点可同步于输入接点，也可同步于报警音响。

b、XXS报警器报警时，除输出一对常开接点外，同时输出＞5V的高电平信号，该信号作为XXS-16音响装置的输入信号。

5、消耗功率：≤4W（四路同时工作）三、主要操作说明★工作方式设置说明抽出电路板，电路板上的三位插针是设置工作方式用的。

（仪表出厂均设置为常开工作方式；用作电平输入时，须改内部连线）。

闪光报警器工作过程如下：正常情况下，灯光熄灭，音响不发声；有事故信号输入时，灯光发闪光,音响器发声；确认后，灯光发平光，声音消失，直到事故信号消除，报警器才返回正常状态。

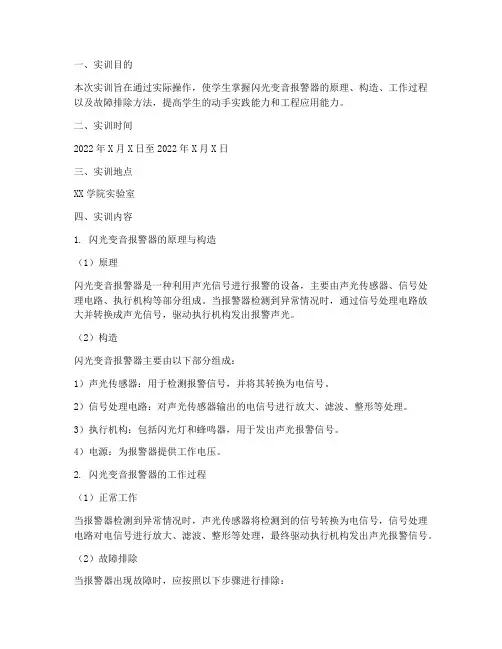

一、实训目的本次实训旨在通过实际操作，使学生掌握闪光变音报警器的原理、构造、工作过程以及故障排除方法，提高学生的动手实践能力和工程应用能力。

二、实训时间2022年X月X日至2022年X月X日三、实训地点XX学院实验室四、实训内容1. 闪光变音报警器的原理与构造（1）原理闪光变音报警器是一种利用声光信号进行报警的设备，主要由声光传感器、信号处理电路、执行机构等部分组成。

当报警器检测到异常情况时，通过信号处理电路放大并转换成声光信号，驱动执行机构发出报警声光。

（2）构造闪光变音报警器主要由以下部分组成：1）声光传感器：用于检测报警信号，并将其转换为电信号。

2）信号处理电路：对声光传感器输出的电信号进行放大、滤波、整形等处理。

3）执行机构：包括闪光灯和蜂鸣器，用于发出声光报警信号。

4）电源：为报警器提供工作电压。

2. 闪光变音报警器的工作过程（1）正常工作当报警器检测到异常情况时，声光传感器将检测到的信号转换为电信号，信号处理电路对电信号进行放大、滤波、整形等处理，最终驱动执行机构发出声光报警信号。

（2）故障排除当报警器出现故障时，应按照以下步骤进行排除：1）检查电源是否正常。

2）检查声光传感器是否损坏。

3）检查信号处理电路是否损坏。

4）检查执行机构是否损坏。

3. 闪光变音报警器的安装与调试（1）安装1）根据现场实际情况，选择合适的安装位置。

2）将报警器固定在安装位置。

3）连接电源线。

4）连接信号线。

5）检查报警器各部分是否安装牢固。

（2）调试1）接通电源，检查报警器是否正常工作。

2）调整声光传感器灵敏度，确保报警器能够及时检测到异常情况。

3）调整信号处理电路参数，确保报警信号准确无误。

4. 闪光变音报警器的维护与保养（1）定期检查1）检查报警器各部分是否损坏。

2）检查电源线、信号线是否老化、松动。

3）检查执行机构是否正常工作。

（2）清洁保养1）定期清洁报警器表面，保持设备整洁。

2）定期检查报警器内部电路，清除灰尘、杂物。

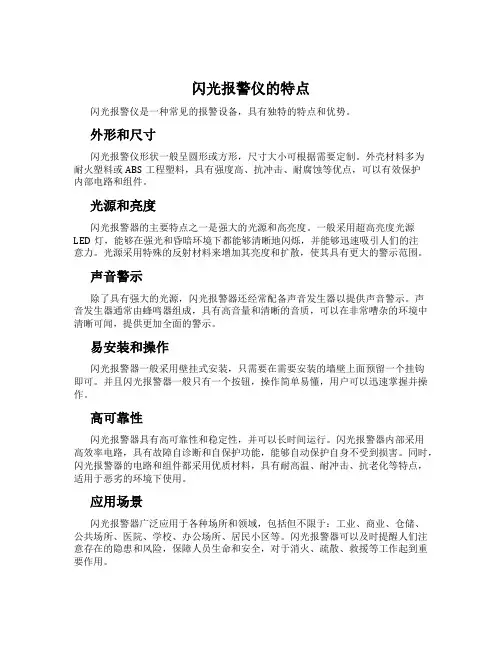

闪光报警仪的特点闪光报警仪是一种常见的报警设备，具有独特的特点和优势。

外形和尺寸闪光报警仪形状一般呈圆形或方形，尺寸大小可根据需要定制。

外壳材料多为耐火塑料或ABS工程塑料，具有强度高、抗冲击、耐腐蚀等优点，可以有效保护内部电路和组件。

光源和亮度闪光报警器的主要特点之一是强大的光源和高亮度。

一般采用超高亮度光源LED灯，能够在强光和昏暗环境下都能够清晰地闪烁，并能够迅速吸引人们的注意力。

光源采用特殊的反射材料来增加其亮度和扩散，使其具有更大的警示范围。

声音警示除了具有强大的光源，闪光报警器还经常配备声音发生器以提供声音警示。

声音发生器通常由蜂鸣器组成，具有高音量和清晰的音质，可以在非常嘈杂的环境中清晰可闻，提供更加全面的警示。

易安装和操作闪光报警器一般采用壁挂式安装，只需要在需要安装的墙壁上面预留一个挂钩即可。

并且闪光报警器一般只有一个按钮，操作简单易懂，用户可以迅速掌握并操作。

高可靠性闪光报警器具有高可靠性和稳定性，并可以长时间运行。

闪光报警器内部采用高效率电路，具有故障自诊断和自保护功能，能够自动保护自身不受到损害。

同时，闪光报警器的电路和组件都采用优质材料，具有耐高温、耐冲击、抗老化等特点，适用于恶劣的环境下使用。

应用场景闪光报警器广泛应用于各种场所和领域，包括但不限于：工业、商业、仓储、公共场所、医院、学校、办公场所、居民小区等。

闪光报警器可以及时提醒人们注意存在的隐患和风险，保障人员生命和安全，对于消火、疏散、救援等工作起到重要作用。

以上就是闪光报警器的特点和优势，闪光报警器作为一种重要的警示设备，在预警和安全防范中扮演着关键的角色。

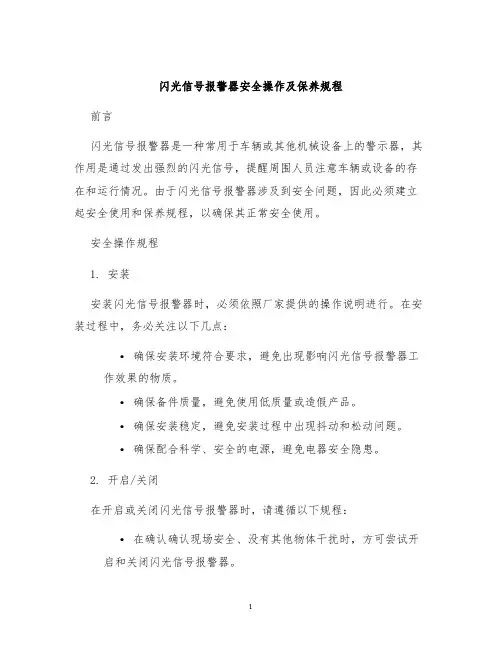

闪光信号报警器安全操作及保养规程前言闪光信号报警器是一种常用于车辆或其他机械设备上的警示器，其作用是通过发出强烈的闪光信号，提醒周围人员注意车辆或设备的存在和运行情况。

由于闪光信号报警器涉及到安全问题，因此必须建立起安全使用和保养规程，以确保其正常安全使用。

安全操作规程1. 安装安装闪光信号报警器时，必须依照厂家提供的操作说明进行。

在安装过程中，务必关注以下几点：•确保安装环境符合要求，避免出现影响闪光信号报警器工作效果的物质。

•确保备件质量，避免使用低质量或造假产品。

•确保安装稳定，避免安装过程中出现抖动和松动问题。

•确保配合科学、安全的电源，避免电器安全隐患。

2. 开启/关闭在开启或关闭闪光信号报警器时，请遵循以下规程：•在确认确认现场安全、没有其他物体干扰时，方可尝试开启和关闭闪光信号报警器。

•在报警器需要长时间处于关闭状态时，应将电源断开以防发生意外电气事故。

3. 维护闪光信号报警器的维护主要由以下几个方面：•定期对整个设备进行检测，包括紧固件的松动、线路的老化以及设备的损坏等情况。

•对设备内部进行清洗和维护，确保内部清洁干燥、无杂质和潮湿等现象。

•定期进行设备配合、调试和维护，确保信号报警器的正常工作和效果。

•对设备进行防水、防腐、防震等处理，避免因外部环境影响设备的安全使用。

4. 解决故障出现故障时，需依照以下规程进行：•对出现问题的部位、线路及时进行检测，排除故障。

•对于已经无法修复的设备，需及时向厂家或专业维修人员请求更换或修复。

5. 注意事项在闪光信号报警器的使用过程中，还需要注意以下几点：•牢记闪光信号报警器主要是为了提醒周围人员，不宜滥用和恶意使用。

•在交通拥堵的时候，特别是晚上，不宜过度闪烁或持续不断地使用闪光信号报警器。

•使用时要注意不要将闪光信号报警器放置太过于接近眼睛，避免造成视觉伤害。

•不要将闪光信号报警器随便拆卸自行处理，以免出现安全问题。

保养规程闪光信号报警器的保养是其长期安全使用的关键，因此建议在使用前签订好保养合同。

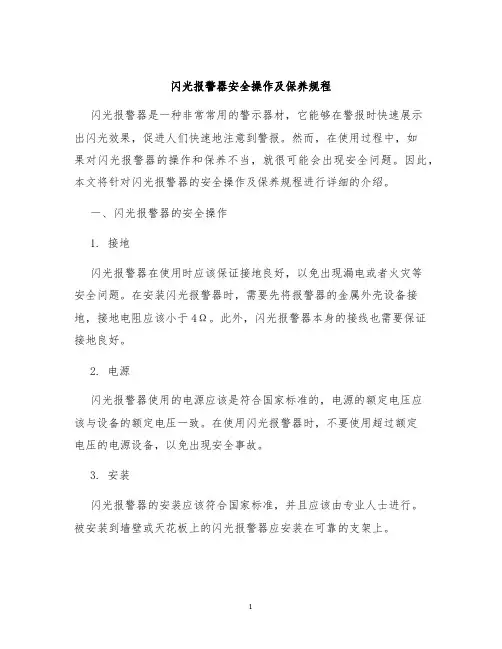

闪光报警器安全操作及保养规程闪光报警器是一种非常常用的警示器材，它能够在警报时快速展示出闪光效果，促进人们快速地注意到警报。

然而，在使用过程中，如果对闪光报警器的操作和保养不当，就很可能会出现安全问题。

因此，本文将针对闪光报警器的安全操作及保养规程进行详细的介绍。

一、闪光报警器的安全操作1. 接地闪光报警器在使用时应该保证接地良好，以免出现漏电或者火灾等安全问题。

在安装闪光报警器时，需要先将报警器的金属外壳设备接地，接地电阻应该小于4Ω。

此外，闪光报警器本身的接线也需要保证接地良好。

2. 电源闪光报警器使用的电源应该是符合国家标准的，电源的额定电压应该与设备的额定电压一致。

在使用闪光报警器时，不要使用超过额定电压的电源设备，以免出现安全事故。

3. 安装闪光报警器的安装应该符合国家标准，并且应该由专业人士进行。

被安装到墙壁或天花板上的闪光报警器应安装在可靠的支架上。

在使用闪光报警器时，请严格按照使用说明进行操作。

如果使用闪光报警器时出现了问题，应立即停止使用，并且需要由专业人士进行检查和维修。

二、闪光报警器的保养规程1. 定期检查闪光报警器需要定期进行检查，以确保设备的运行正常。

检查内容包括设备是否接地正常、设备的电源是否符合标准、设备的安装是否牢固以及电线是否有破损等。

2. 清洁闪光报警器应定期清洁，以避免积尘和异物影响其正常使用效果。

在清洁闪光报警器时，应该使用干净的抹布，不要使用水或其他溶液。

3. 维护如果闪光报警器发生了故障，应该由专业人士进行维修。

在维修时，应严格按照使用说明进行操作，确保安全。

4. 更换电池对于闪光报警器上搭载电池的设备，电池需要定期更换。

如果电池电量偏低，就需要更换电池，以保证设备的正常使用。

闪光报警器是一种非常重要的警示设备，使用时必须要注意安全问题。

为了避免不必要的安全事故，我们应当定期检查和保养闪光报警器，以确保设备的正常运行。

本文针对闪光报警器的安全操作及保养规程进行了详细介绍，我们希望，通过本文，大家能够了解到闪光报警器的使用注意事项，以及如何对其进行科学合理的保养。

说明手册D1xS1报警喇叭发声器Class I ，Zone 1、2、21 和 22D1xS1RD1xS1F1) 产品表装置类型代码标称 输入电压标称 输入电流电压范围声压级 dB(A) 最大*标称.†D1xS1RDC024-A12Vdc 221mA11.5-54Vdc110105 24Vdc 185mA 48Vdc 115mAD1xS1RAC230-A115Vac 73mA100-240Vac 50/60Hz230Vac 48mA D1xS1FDC024-A12Vdc 221mA11.5-54Vdc11511024Vdc 185mA48Vdc 115mAD1xS1FAC230-A115Vac 73mA100-240Vac 50/60Hz230Vac 48mA*最大 = 铃声 4 †标称= 铃声 44此表显示了各种发声器所接收的输入电流。

上面显示的电流水平对应于标称输入电压时的 440Hz 连续铃声。

标称电压时的标称电流。

表 1：电气额定值。

2) 警告警示为了降低危险环境着火的风险： 打开前断开电源。

运行时保持密闭状态。

警告将密封接头安装在距离外壳 18 英寸以内的管道中。

安装设备时不得使喇叭面朝上 存在爆炸性环境时切勿打开 切勿在通电的情况下打开潜在的静电带电危险 - 只能用湿布进行清洁 外壳入口：双 M20 X 1.5 / 单 1/2” NPTATEX/IECEx 和 UKEx 安装：如果入口温度超过 70°C 或分支点温度超过 80°C ，请使用合适的额定电缆和电缆密封套 ATTENTIONPOUR REDUIRE LE RISQUE D ’INFLAMMATION DES ATMOSPHÈRES DANGEREUSES :COUPER L 'ALIMENTATION AVANT OUVERTURE.CONSERVER FERMÉ PENDANT LE FONCIONNEMENT. AVERTISSEMENTCONDUITS DOIVENT ÊTRE SCELL ÉS EN MOINS DE 18 POUCES. ÉQUIPEMENT NE DOIT PAS ÊTRE INSTALL É AVEC LE KLAXON TOURN ÉE VERS LE HAUT DE HORIZONTAL.NE PAS OUVRIR UN PRESENCE D ’ATMOSPHERE EXPLOSIVE NE PAS OUVRIR ENERGIEDANGER POTENTIEL CHARGE ÉLECTROSTATIQUE - NETTOYER UNIQUEMENT AVEC UN CHIFFON HUMIDEENTRÉES DE BOÎTIER: 2 x M20 X 1.5 / 1 x 1/2” NPTATEX/IECEx & UKEx 装置： SI LA TEMPÉRATURE DÉPASSE 70 °C À L'ENTRÉE OU 80 °C AU POINT DE BRANCHEMENT, UTILISER UN CÂBLE ET DES JOINTS D'ÉTANCHÉITÉ APPROPRIÉS3) 标记和等级信息D1xS1 报警喇叭符合以下危险场所标准：3.1 美国和加拿大的分类/区域等级标准Class I UL 1203 & CSA C22.2 No 30-M1986美国的分类区域等级 (NEC) 型号：等级D1xS1-DC024-A / D1xS1-AC230-A Class I Div 1 ABCD T5 Ta -55°C 到 +85°C Class I Div 1 ABCD T6 Ta -55°C 到 +75°C加拿大的分类区域等级 (CEC)型号：等级D1xS1-DC024-A Class I Div 1 ABCD T5 Ta -55°C 到 +85°CClass I Div 1 ABCD T6 Ta -55°C 到 +75°C D1xS1-AC230-A Class I Div 1 ABCD T6 Ta -55°C 到 +40°C 美国的分类区域等级 (NEC)型号：等级D1xS1-DC024-A / D1xS1-AC230-A Class I Zone 1 IIC T5 Ta -55°C 到 +85°C Class I Zone 1 IIC T6 Ta -55°C 到 +75°C加拿大的分类区域等级 (CEC)型号：等级D1xS1-DC024-A Class I Zone 1 IIC T5 Ta -55°C 到 +85°CClass I Zone 1 IIC T6 Ta -55°C 到 +75°C D1xS1-AC230-A Class I Zone 1 IIC T6 Ta -55°C 到 +40°C 必须根据国家电气规范/加拿大电气规范安装3.2 ATEX/IECEx和 UKEx 等级标准EN60079-0:2018/IEC60079-0:2017 (ed.7)：爆炸性环境 - 设备一般要求。

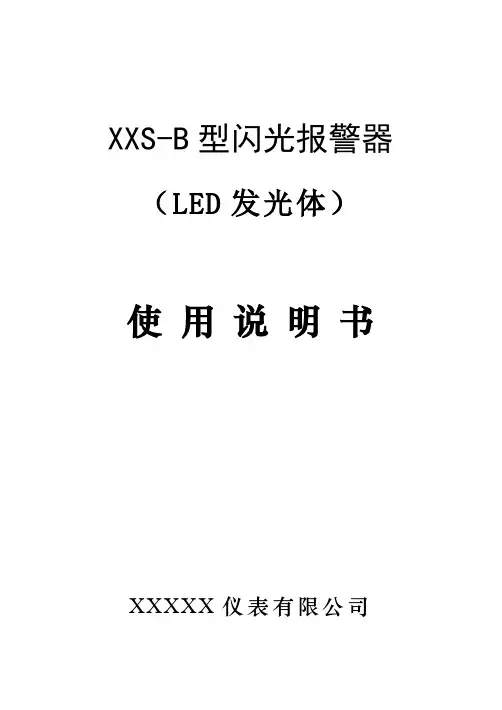

XXS-B型闪光报警器（LED发光体）使用说明书XXXXX仪表有限公司主要产品△ XMZ/T-100、200系列数显调节仪、变送仪△ XMD系列数字式巡测仪（20点）△ XMDB系列数字式巡测报警仪（16点）△ ZWX系列智能巡测报警仪（16、48、96点）△ ZLJ系列智能流量显示积算仪、开方积算仪、比例积算仪△ KL-C系列智能工业调节器（阻、偶任用）△ GP800扩散硅压力变送器，GP2881液位变送器△ DBW墙挂式温度变送器，SBWZ/R一体化温度变送器（可带指针式或液晶显示式现场指示）△XMZ/TG系列单、双光柱显示调节仪△XXS系列闪光报警器、讯响器△液位仪，流量开关，压力开关，热电偶冷端补偿器△PN结、热敏电阻、集成温度传感器△各种规格的电流、电压变送器△数字式交流电压、电流表；直流电压、电流表△KGX仪表电源供电箱、仪表盘、开关柜△JL系列无纸记录仪，KL1151系列电容式差压变送器△ZWT自力式温度调节器；ZYT自力式调节器△DDD系列电导率变送器；PHS系列数字式工业酸度计一、概述XXS-B型闪光报警器是采用全集成电路和LED发光体指示，接收电触点信号来实现自动报警的。

它与各种电接触式控制、监测仪表配套使用，一般装置在自动控制系统的仪表盘上，用以指示生产过程中超过（或低于）某一给定值，引起操作人员及时注意，及时调整排除故障，以免造成生产事故。

它广泛地使用于化工、石油、电力、冶金、轻工等工矿企业。

每台仪器共有八个报警回路，每路可以监视一个控制点，控制点可以是常闭或者常开接点，但八个报警回路只能用其一种形式（可以根据用户要求改动）。

本仪器是采用集成电路，LED发光体指示，具有结构简单、发光体寿命长、光色鲜艳柔和、维护量极小、使用方便、稳定可靠、功耗低、体积小等特点。

试验、解除后端子有引线端，此闪光报警器可单独或多台并用，使用方便灵活。

二、主要技术性能指标1．电源电压：～220V±10%2．报警闪光：LED发光体3．输入接点：接点（不应有外加输入的电功率）4．输出接点：＞18W5．接触接点与报警器之间最大线路电阻不超过300Ω6．环境温度：-10℃～50℃7．功耗：≤10W8．开孔尺寸：76+1×152+1（mm）9．外形尺寸：80×160×225（mm）三、主要工作原理本仪器每回路都采用统一的TTL与非门组成严密的逻辑电路结构，完成闪光指示、接点输出、试验、解除等各种逻辑功能，发挥了集成电路体积小、低功耗、功能强等突出优点，使仪器的结构焕然一新。

凯虹报警器说明书一、产品概述凯虹报警器是一款用于家庭和商业场所安全防护的智能报警设备。

它结合了先进的传感技术和无线通信技术，能够实时监测室内环境，并在发生异常情况时通过语音提示、手机短信等方式提醒用户。

凯虹报警器可以帮助用户及时掌握房屋安全状况，提高家庭和商业场所的安全防护水平。

二、产品特点1. 多种报警方式：凯虹报警器支持通过声音警报、语音提示、手机短信等多种方式进行报警，用户可以根据自己的需求进行设置。

2. 智能监测：凯虹报警器内置多个传感器，可以实时监测室内的温度、湿度、光线等参数，并能够检测烟雾、气体泄漏等安全隐患。

3. 远程控制：用户可以通过手机App对凯虹报警器进行远程控制，包括布防、撤防、报警解除等操作，方便快捷。

4. 高可靠性：凯虹报警器采用先进的无线通信技术，信号稳定可靠，不易受到外界干扰，保障报警信息的及时传输。

5. 用户友好：凯虹报警器操作简单，界面清晰易懂，用户可以轻松进行设置和管理。

三、安装与使用方法1. 安装凯虹报警器前，请确保家庭或商业场所的无线网络正常工作，并保证网络覆盖范围能够覆盖到报警器所在的位置。

2. 打开凯虹报警器的包装，在包装盒内找到报警器主体、电源适配器和安装说明书。

3. 将报警器主体放置在需要监测的房间内，尽量选择离电源插座较近的位置，方便供电。

4. 将电源适配器插入报警器的电源接口，并将适配器的插头插入电源插座，确保连接稳固。

5. 接通电源后，等待凯虹报警器启动，指示灯将开始闪烁，表示设备已进入工作状态。

6. 下载并安装凯虹报警器的手机App，注册并登录账号，按照App提供的引导操作完成设备的配对和设置。

7. 完成设备的配对和设置后，根据需要进行报警方式、监测参数等的个性化设置。

四、常见问题与解决方法1. 凯虹报警器无法启动：请检查电源适配器是否插紧、电源插座是否正常供电，尝试重新插拔电源适配器重启设备。

2. 凯虹报警器无法连接到手机App：请确保手机处于联网状态，并检查手机App的网络权限是否开启，尝试重新安装App并重新登录账号。

DL-150S声光报警器说明书
产品介绍：
DL-150S声光报警器声光报警器，是针对推焦机的工作特点和结构特性而开发的专用报警器，具有许多专业化的特点。

特点：
1.明显的警灯、警号报警能警示现场人员躲闪、离开。

2.坚固的结构和警灯的防护罩保护了本机的耐用。

3.内部电路经过灌注技术和防水工艺处理，使其适合露天恶劣环境。

4.220V一触即发和警灯、警号整体安装，安装和使用非常简便。

5.警灯罩为高透明材料，灯泡为高亮度卤钨灯泡，即使环境亮度很
大也非常明显。

6.警号有5W、25W，警灯有大型、小型多种规格可供选择，另可增
加语音报警。

7.5W、25W报警音响，声音宏亮。

8.带不锈钢防护罩旋转警灯，高亮度、耐冲击。

9.防风雨电路工艺设计，防水、防尘、质量可靠。

10.警灯、警号一体化，安装简便。

11.交流220V触发即报警，操作简单。

12.三种报警声即“工程警报”、“短警报”、“汽笛声”自由选择。

独立式光电感烟火灾探测报警器用户手册法律声明版权所有©杭州海康威视电子有限公司2021。

保留一切权利。

本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视电子有限公司或其关联公司（以下简称“海康威视”）。

未经书面许可，任何单位或个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。

除非另有约定，海康威视不对本手册提供任何明示或默示的声明或保证。

关于本产品本手册描述的产品仅供中国大陆地区销售和使用。

本产品只能在购买地所在国家或地区享受售后服务及维保方案。

关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。

因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录海康威视官网查阅（）。

海康威视建议您在专业人员的指导下使用本手册。

商标声明●为海康威视的注册商标。

●本手册涉及的其他商标由其所有人各自拥有。

责任声明●在法律允许的最大范围内，本手册以及所描述的产品（包含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵或错误。

海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的等保证；亦不对使用本手册或使用海康威视产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、系统故障、数据或文档丢失产生的损失。

●您知悉互联网的开放性特点，您将产品接入互联网可能存在网络攻击、黑客攻击、病毒感染等风险，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但海康威视将及时为您提供产品相关技术支持。

●使用本产品时，请您严格遵循适用的法律法规，避免侵犯第三方权利，包括但不限于公开权、知识产权、数据权利或其他隐私权。

您亦不得将本产品用于大规模杀伤性武器、生化武器、核爆炸或任何不安全的核能利用或侵犯人权的用途。

●如本手册内容与适用的法律相冲突，则以法律规定为准。

前 言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。

XXS系列八路闪光报警仪概述：XXS系列八路闪光报警仪是一种接点式声光报警显示仪表，具有电路简单、元件少、可靠性高、抗干扰能力强、低功耗、低噪声、EMC电磁兼容等特点，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。

★可同时检测八路输入信号,八路信号均采用大规模高亮度数码管，报警仪将发出声、光报警信号，并输出报警接点。

★可选择接点式开路/闭路报警或TTL电平，输入与主机光电隔离。

★具有多种报警控制输出方式，可自由选择闪光报警、声音报警、继电器报警触点控制输出及带报警记忆或不带报警记忆功能。

：主要技术参数1、八点报警信号输入：有源TTL信号或者无源开关信号（常开常闭可设置），有源或无源输入自适应，无需设置。

2、输出信号：八点发光报警指示，具有音响接点输出报警，音响动作为接点闭合。

3、输出继电器接点容量：AC 220V/3A；DC 24V/2A。

4、确认方式：手动（音响报警消除）。

5、工作条件：a）环境温度：-10-55℃。

b）相对湿度：≤85％。

c）周围空气中不应含有腐蚀性气体。

6、工作电源：AC 100-240V(50-60HZ)，DC 24V（±10%）7、功耗≤3W。

仪表面板仪表开孔尺寸仪表外形外形尺寸：宽*高*深：160×80×88mm参数功能注：1、IN1-IN8为八个输入通道，COM1为8个输入通道的公共端；2、SILENT和TEST分别为消音测试按钮，COM2为SILENT和TEST的公共端；3、COM1和COM2为两个隔离的公共端，不共地；4、ALM为继电器输出触点，用于外接报警音响。

仪表接线图仪表选型NHR-5800□-□-□-□①②③④①声光报警方式②输入类型代码声光报警方式说明代码输入类型说明A八回路高亮度LED平面板显示（灯光式）ABCD接点式闭路报警输入接点式开路报警输入标准TTL电平输入特殊要求③通讯方式④供电电源代码通讯输出代码电压范围X D1无输出RS485输出ADAC 100-240V(50-60HZ)DC24V（±10%）备注：1、特殊型号和要求的,请提供相关技术参数,订货时请说明。

闪光报警器采购申请书范本尊敬的部门领导：您好！我司因业务需求，现需采购一批闪光报警器，以确保生产现场的安全。

特此向您提交采购申请，请您审批。

一、采购背景随着科技的不断发展，生产现场的安全问题日益凸显。

为了提高我司生产现场的安全性，降低事故发生的风险，确保员工的生命财产安全，我们计划采购一批闪光报警器。

闪光报警器作为一种安全防护设备，能够在危险发生时及时发出警报，提醒工作人员采取措施，防止事故扩大。

二、采购需求1. 产品名称：智能闪光报警器（XXS-208型八回路闪光报警仪）2. 产品描述：该报警器为盘式拼装结构，光子牌显示，与外接电铃（或音响器）、电源及控制按钮组成闪光报警仪系统。

3. 数量：根据实际情况确定具体采购数量。

4. 预算：根据市场调研，预计采购预算为人民币XX万元。

三、采购理由1. 提高生产现场安全性：闪光报警器能够在危险发生时及时发出警报，提醒工作人员采取措施，防止事故扩大，确保员工的生命财产安全。

2. 符合国家标准：所采购的闪光报警器应符合国家相关安全标准，确保设备的质量和性能。

3. 降低事故风险：通过采购闪光报警器，可以有效降低生产现场的事故风险，提高生产效率。

四、采购流程1. 市场调研：对国内外闪光报警器市场进行调研，了解产品性能、价格、供应商等信息。

2. 供应商筛选：根据调研结果，筛选出具备良好信誉、质量可靠、价格合理的供应商。

3. 报价及谈判：与筛选出的供应商进行报价及谈判，确定采购价格、交货周期等合同条款。

4. 签订合同：与供应商签订采购合同，明确双方权利和义务。

5. 货物验收：在货物到达后，对闪光报警器进行验收，确保产品符合合同要求。

五、风险评估与应对措施1. 供应商信誉风险：在筛选供应商时，重点考察其信誉和口碑，选择有良好合作历史的供应商。

2. 产品质量风险：要求供应商提供产品质保书和检测报告，确保产品质量。

3. 交货期风险：与供应商协商合理的交货期，并明确违约责任，确保按时交付货物。

闪光报警器工作原理
闪光报警器是一种常见的安全设备，其工作原理是通过产生明亮的闪光来吸引人们的注意，以警示可能存在的危险或发生的紧急情况。

闪光报警器主要由以下几个部分组成：
1. 光源：闪光报警器通常采用高亮度的LED灯或者氙气灯作为光源。

LED灯具有低功耗、寿命长等特点，而氙气灯则可以产生高亮度的闪光。

2. 控制电路：闪光报警器的控制电路负责控制光源的开关和闪光频率。

当控制电路接收到预设的信号或者感应到特定的事件时，会触发光源的闪烁。

3. 电源：闪光报警器通常使用直流电源供电，可以是电池、电源适配器或者外部电源。

闪光报警器的工作过程如下：
1. 当控制电路接收到特定信号或者感应到特定事件时，会向光源发送信号，要求其开始闪烁。

2. 光源接收到控制信号后，根据预设的频率和时长开始发出闪光。

闪光的亮度一般较高，以便在较远的距离也能吸引人们的注意。

3. 闪光报警器会持续闪烁一段时间，直到控制电路接收到停止信号，或者从电源中断电。

通过明亮的闪光，闪光报警器能够在较远距离内吸引人们的注意，并且不受语言和听力等限制，使得其在特殊环境下具有较高的效果。

因此，闪光报警器广泛应用于消防、安防、交通安全等领域，为人们的生命和财产安全提供保障。

成都立腾仪表科技有限公司OWXX-3000智能闪光报警器，ＡＴＣ５１系列单片机构成小型微机检测系统，以改传统的领先纯硬件实现报警功能的电路，使得整机的无器件大大减少，可靠性大大提高，输入回路采用光电隔离器，使得ＣＰＵ和外电路实现完全隔离。

输入倍均为常开无源输入方式，该报警器采用内蜂鸣器音响和面板指示闪烁及后端子输出无源触点方式，实现三态报警。

本系列仪表采用进门优质无器件，结构设计合理，具有性能优越，工作可靠、寿命长、维修方便等特点，深受广大用户的信赖涡街流量计。

OW-XXXS智能闪光报警器特点：1、采用高性能单片机的逻辑识辨技术，适用于各种逻辑变量的输入(无源触点、TTL、OC门等信号类型)及多种输入信号类型，可带OC门信号输出。

2、可根据用户要求制作，可带报警记忆功能。

3、内部设有蜂鸣器、试验、消音按键并留有可外接讯响器接口(无源触点信号)和试验、消音按键接口。

4、采用卡入式结构设计与XXS系列闪光信号报警仪兼容，便于安装、维修、调换。

5、可带串行通讯接口输出，传输速率可在订货时予以确定，可与各种带输入、输出通讯功能的设备进行双向通讯，并组成监控系统。

6、四路、八路输入信号，对应四个、八个高亮度数码管或发光块分别显示各通道的当前状态。

7、测试功能由外部接点开关或面板按键启动，消音功能由外部接点开关或面板按键控制。

OW-XXXS智能闪光报警器参数：电源电压：AC200V±10%50 HZ 或DC24V±10%环境温度：－10℃～45℃相对湿度：≤85%输入方式：无源触点，不允许有附加输入功率。

继电器接点输出： AC 240V 3A DC28V 5A，回路点电阻小于等于30欧。

功耗：约5W(八回路同时报警状态，不包括电铃及蜂鸣器功率)仪表重量：约0 .5Kg。
