装配式叠合板全过程 一步一图教会你

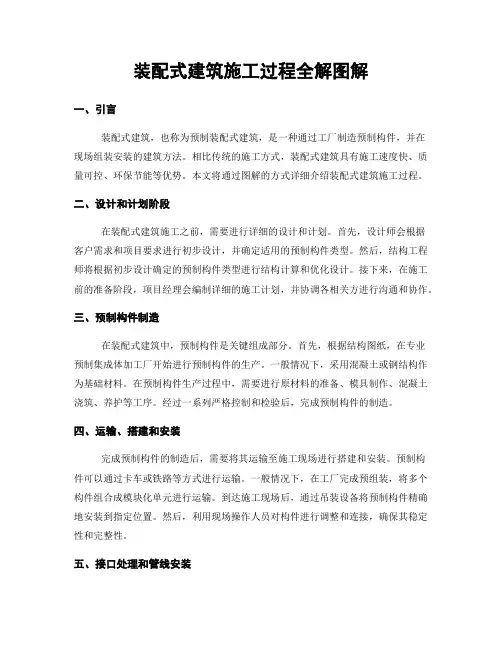

装配式建筑施工过程全解图解一、引言装配式建筑，也称为预制装配式建筑，是一种通过工厂制造预制构件，并在现场组装安装的建筑方法。

相比传统的施工方式，装配式建筑具有施工速度快、质量可控、环保节能等优势。

本文将通过图解的方式详细介绍装配式建筑施工过程。

二、设计和计划阶段在装配式建筑施工之前，需要进行详细的设计和计划。

首先，设计师会根据客户需求和项目要求进行初步设计，并确定适用的预制构件类型。

然后，结构工程师将根据初步设计确定的预制构件类型进行结构计算和优化设计。

接下来，在施工前的准备阶段，项目经理会编制详细的施工计划，并协调各相关方进行沟通和协作。

三、预制构件制造在装配式建筑中，预制构件是关键组成部分。

首先，根据结构图纸，在专业预制集成体加工厂开始进行预制构件的生产。

一般情况下，采用混凝土或钢结构作为基础材料。

在预制构件生产过程中，需要进行原材料的准备、模具制作、混凝土浇筑、养护等工序。

经过一系列严格控制和检验后，完成预制构件的制造。

四、运输、搭建和安装完成预制构件的制造后，需要将其运输至施工现场进行搭建和安装。

预制构件可以通过卡车或铁路等方式进行运输。

一般情况下，在工厂完成预组装，将多个构件组合成模块化单元进行运输。

到达施工现场后，通过吊装设备将预制构件精确地安装到指定位置。

然后，利用现场操作人员对构件进行调整和连接，确保其稳定性和完整性。

五、接口处理和管线安装在装配式建筑施工过程中，接口处理是很重要的一步。

接口处理包括两个方面：水平接口处理和垂直接口处理。

水平接口处理主要是指墙体之间的连接处理，采用专门设计的连接板或配件将不同墙体之间连接起来，并通过密封措施确保气密性和防水性能；垂直接口处理则是在楼板与立柱之间采用专门设计的连接件进行连接，确保整体结构的稳定性和承载能力。

同时，在安装预制构件的过程中，需要进行管线的安装和接通，并通过专门设计的管道系统进行管理。

六、堵缝处理和自检验收在装配式建筑施工过程中，堵缝处理是十分重要的一环。

一 叠合楼板施工工艺流程 二 叠合楼板施工安装工艺1、 施工准备：清理施工层地面，检查预留洞口部位的覆盖防护，检查支撑材料规格、辅助材料；检查叠合板构件编号及质量。

2、 定位放线：进行支撑布置轴线测量放线，标记叠合板底板支撑的位置；标记施工层叠合板板底标高及水平位置线。

3、安装底板支撑：底板支撑系统可选用碗扣式、扣件式、承插式脚手架体系，宜采用独立钢支撑、门式脚手架等工具将带有可调装置的独立钢支撑安放在位置标处，设置三角稳定架，架设工具梁托底，安装工具梁（宜选择铝合金梁、木工字梁等刚度大、截面尺寸标准的工具梁），安装支撑构件间连接件等稳固措施。

4、 调节底座支撑高度：根据底板标高线，微调节支撑的支设高度，使工具梁顶面达到设计位置，并保持支撑顶部位置在水平面内。

5、放置钢筋桁架混凝土叠合板底板：将预制桁架钢筋混凝土叠合板吊装至支撑工作面。

6、微调支撑，校核叠合板标高位置。

7、 安装叠合板间结合部位模板，安装现浇带模板及支撑，使叠合板四周稳定。

8、 叠合层梁板钢筋绑扎及管线、预埋件的铺设。

9、梁板叠合层混凝土浇筑。

10、 混凝土强度达到设计要求后拆除支撑装置。

三叠合楼板施工控制要点四叠合楼板支撑布置示意图1、水平楼板的模板及支撑方案须满足承载力、刚度及稳定性设计要求，支撑布置须满足构件在施工荷载不利效应组合状态下的承载力、挠度要求。

模板及支撑严格根据施工设计要求及施工方案设置。

采用门式、碗扣式、盘扣式等钢管架搭设的支架，应采用支架立柱杆端插入可调托座的中心传力方式，其承载力、刚度、抗倾覆按国家现行相关标准规定进行验算。

2、混凝土浇筑前，应按设计要求检查接合面粗糙度和预制构件的外露钢筋的位置和尺寸。

3、安装预制受弯构件时，端部的搁置长度应符合设计要求，支座处的受力状态应保持均匀一致，端部与支撑构件之间应座浆或设置支撑垫块，座浆或设置支撑垫块厚度不宜大于20mm。

4、施工荷载宜均匀布置且符合设计规定，并应避免单个构件承受较大的集中荷载。

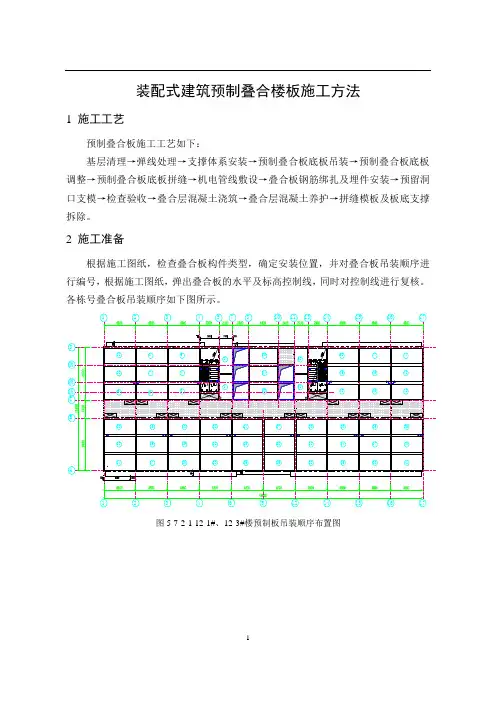

装配式建筑预制叠合楼板施工方法1 施工工艺预制叠合板施工工艺如下：基层清理→弹线处理→支撑体系安装→预制叠合板底板吊装→预制叠合板底板调整→预制叠合板底板拼缝→机电管线敷设→叠合板钢筋绑扎及埋件安装→预留洞口支模→检查验收→叠合层混凝土浇筑→叠合层混凝土养护→拼缝模板及板底支撑拆除。

2 施工准备根据施工图纸，检查叠合板构件类型，确定安装位置，并对叠合板吊装顺序进行编号，根据施工图纸，弹出叠合板的水平及标高控制线，同时对控制线进行复核。

各栋号叠合板吊装顺序如下图所示。

12-1#/12-3#楼预制板吊装顺序布置图图5-7-2-1 12-1#、12-3#楼预制板吊装顺序布置图图5-7-2-2 12-2#、12-4#楼预制板吊装顺序布置图图5-7-2-3 12-5#楼预制板吊装顺序布置图3 弹线处理当支承墙体现浇时，为便于控制安装标高，将剪力墙墙体浇筑超过叠合板安装底标高20mm，在预制叠合板底板安装前，在墙体弹叠合板预制板底标高线，根据安装需要采用角磨机将顶部超高部位切割掉，切割形成安装基面。

当支承剪力墙为预制构件时，在叠合板安装前检查预制墙体标高是否符合要求。

图5-7-3-1 预制叠合板就位弹线示意图1 图5-7-3-2 预制叠合板就位弹线示意图24 顶板支撑体系叠合板支撑采用独立支撑模板体系和轮扣架支撑模板体系两种。

独立支撑模板体系(1) 独立支撑模板体系可最大限度的减少架料及木模板的使用量。

(2) 顶板独立支撑模板体系有独立钢支柱、三角稳定架、几字形钢框木梁等组成。

(3) 顶板独立支撑及托架调至相应标高，上方放置的龙骨(可周转使用的“托梁”)间距根据设计要求不得大于1800 mm，沿长边方向布置，每道两个支撑，每个支撑距离叠合板边不大于400 mm。

预制叠合板支撑体系距墙体间距为450 mm~500 mm 之间。

支撑拆除时保留支撑不得少于2层。

对12-1#、12-3#楼的35户型，每叠合板布置6根独立钢支撑。

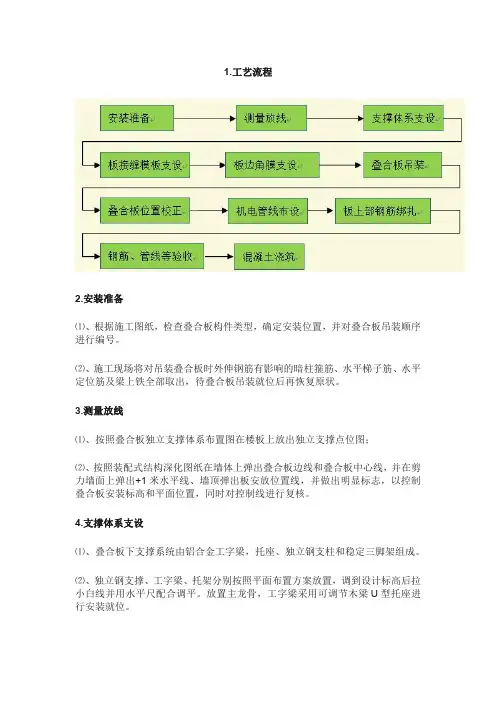

1.工艺流程2.安装准备⑴、根据施工图纸，检查叠合板构件类型，确定安装位置，并对叠合板吊装顺序进行编号。

⑵、施工现场将对吊装叠合板时外伸钢筋有影响的暗柱箍筋、水平梯子筋、水平定位筋及梁上铁全部取出，待叠合板吊装就位后再恢复原状。

3.测量放线⑴、按照叠合板独立支撑体系布置图在楼板上放出独立支撑点位图；⑵、按照装配式结构深化图纸在墙体上弹出叠合板边线和叠合板中心线，并在剪力墙面上弹出+1米水平线、墙顶弹出板安放位置线，并做出明显标志，以控制叠合板安装标高和平面位置，同时对控制线进行复核。

4.支撑体系支设⑴、叠合板下支撑系统由铝合金工字梁，托座、独立钢支柱和稳定三脚架组成。

⑵、独立钢支撑、工字梁、托架分别按照平面布置方案放置，调到设计标高后拉小白线并用水平尺配合调平。

放置主龙骨，工字梁采用可调节木梁U型托座进行安装就位。

⑶、根据叠合楼板规格，板下设置相应个数的支承点，间距以支撑体系布置图为准。

安装楼板前调整支撑标高至设计标高。

5.叠合板板缝模板支设⑴、叠合板之间设有后浇带形式的接缝，宽度一般为300mm；板缝模板采用木胶合板，模板长度不大于1.5m，保证工人搬运、安装方便；⑵、为防止板缝露浆，在模板表面板缝范围内设3mm厚三合板衬板。

⑶、模板支撑体系采用单排碗扣架，用钢管连接成整体。

6.板边角膜支设角膜采用12mm木胶合板，背楞采用50*100mm方木，用14#通丝螺杆对拉固定。

7.叠合板吊装就位⑴、叠合板起吊时，要减小在非预应力方向因自重产生的弯矩，吊装时为便于板就位，采用3m麻绳作牵引绳。

⑵、吊装时吊点位置以深化设计图或进场预制构件标记的吊点位置为准，不得随意改变吊点位置；吊点数量：长、宽均小于4000mm的预制叠合板为4个吊点，吊点位于叠合板四个角部方向；尺寸大于4000mm的叠合板为6-8个吊点，吊点对称分布，确保构件吊装时受力均匀、吊装平稳。

4个吊点位置示意图⑶、起吊时要先试吊，先吊起距地50厘米停止，检查钢丝绳、吊钩的受力情况，使叠合板保持水平，然后吊至作业层上空。

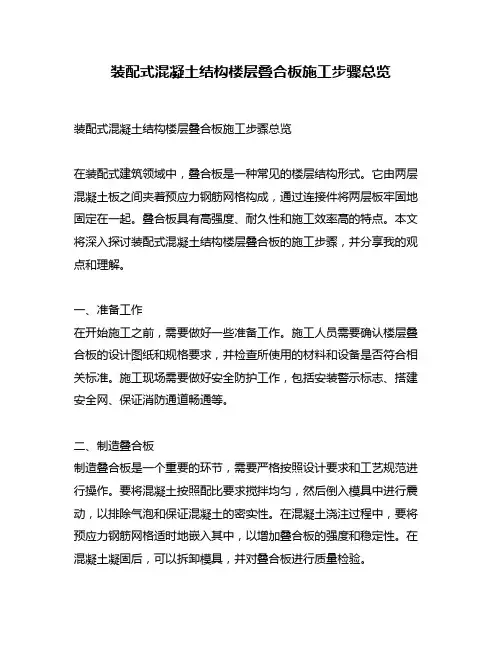

装配式混凝土结构楼层叠合板施工步骤总览装配式混凝土结构楼层叠合板施工步骤总览在装配式建筑领域中，叠合板是一种常见的楼层结构形式。

它由两层混凝土板之间夹着预应力钢筋网格构成，通过连接件将两层板牢固地固定在一起。

叠合板具有高强度、耐久性和施工效率高的特点。

本文将深入探讨装配式混凝土结构楼层叠合板的施工步骤，并分享我的观点和理解。

一、准备工作在开始施工之前，需要做好一些准备工作。

施工人员需要确认楼层叠合板的设计图纸和规格要求，并检查所使用的材料和设备是否符合相关标准。

施工现场需要做好安全防护工作，包括安装警示标志、搭建安全网、保证消防通道畅通等。

二、制造叠合板制造叠合板是一个重要的环节，需要严格按照设计要求和工艺规范进行操作。

要将混凝土按照配比要求搅拌均匀，然后倒入模具中进行震动，以排除气泡和保证混凝土的密实性。

在混凝土浇注过程中，要将预应力钢筋网格适时地嵌入其中，以增加叠合板的强度和稳定性。

在混凝土凝固后，可以拆卸模具，并对叠合板进行质量检验。

三、运输和安装叠合板在运输和安装叠合板时，需要保证其安全可靠。

运输时，应采用适合的运输工具，如吊车或吊车来提升叠合板，并采取稳固的措施，以防止运输过程中的损坏。

安装时，施工人员需要根据设计要求和工艺规范进行操作。

要在楼层上设置支撑和调平设备，然后将叠合板吊装到预定位置，并通过连接件将其牢固地固定在一起。

对叠合板进行调整和检查，以确保其水平度和平整度满足要求。

四、施工缝隙处理在安装叠合板之后，需要对施工缝隙进行处理。

要检查叠合板之间的缝隙是否存在变形、裂缝等问题，如果有，需要及时进行整改。

可以采用填缝材料填充缝隙，以增加叠合板之间的连接性和密封性。

要对缝隙处理进行质量检验，并记录相关数据。

总结回顾：装配式混凝土结构楼层叠合板的施工步骤包括准备工作、制造叠合板、运输和安装叠合板以及施工缝隙处理。

在施工过程中，需要确保设计要求和工艺规范的严格执行，同时注意施工安全和质量控制。

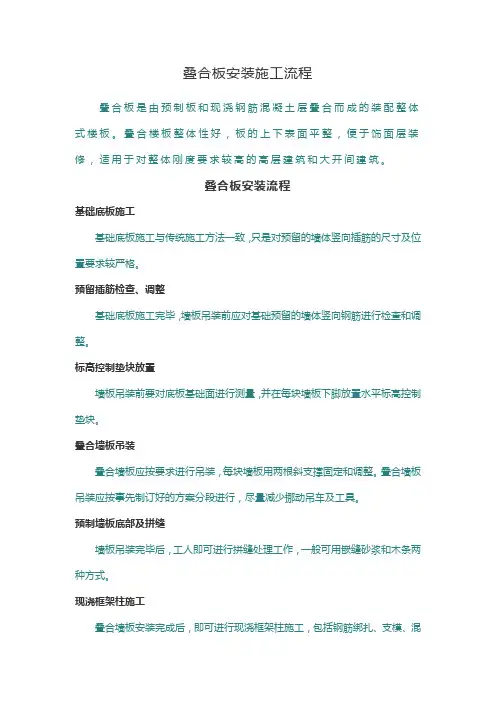

叠合板安装施工流程叠合板是由预制板和现浇钢筋混凝土层叠合而成的装配整体式楼板。

叠合楼板整体性好，板的上下表面平整，便于饰面层装修，适用于对整体刚度要求较高的高层建筑和大开间建筑。

叠合板安装流程基础底板施工基础底板施工与传统施工方法一致，只是对预留的墙体竖向插筋的尺寸及位置要求较严格。

预留插筋检查、调整基础底板施工完毕，墙板吊装前应对基础预留的墙体竖向钢筋进行检查和调整。

标高控制垫块放置墙板吊装前要对底板基础面进行测量，并在每块墙板下脚放置水平标高控制垫块。

叠合墙板吊装叠合墙板应按要求进行吊装，每块墙板用两根斜支撑固定和调整。

叠合墙板吊装应按事先制订好的方案分段进行，尽量减少挪动吊车及工具。

预制墙板底部及拼缝墙板吊装完毕后，工人即可进行拼缝处理工作，一般可用嵌缝砂浆和木条两种方式。

现浇框架柱施工叠合墙板安装完成后，即可进行现浇框架柱施工，包括钢筋绑扎、支模、混凝土浇筑、拆模等。

现浇框架梁施工框架柱施工完毕后，开始进行现浇框架梁施工，包括支底模、绑钢筋、梁侧模加固等工作。

楼板支撑安装施工楼板支撑安装应按设计图纸要求进行布置，与框架梁施工穿插进行，尽可能减少施工工期。

叠合楼板吊装施工叠合楼板吊装，应按照设计图纸中的安装布置图进行，布置图上有详细楼板编号、尺寸及位置。

水电管线连接叠合楼板上的水电线盒及管道会在生产阶段提前预留，安装完毕后现场只需将其管线连接即可。

楼板上层钢筋安装楼板上层钢筋应置于格构梁上弦钢筋上，与格构梁绑扎固定，以防止偏移和混凝土浇筑时上浮。

检查验收混凝土浇筑前，应按相关规范对叠合板安装及现场钢筋绑扎等项目进行检查验收。

混凝土浇筑混凝土浇筑应从墙板开始，分层浇筑，每层浇筑高度不大于80cm，间隔时间一般不小于1h。

重难点分析1.板端支座胡子筋与梁主筋或竖向钢筋位置冲突，无法安装到位。

受箍筋或其他钢筋影响，梁主筋拆除较困难。

解决方案：叠合板板端外伸“胡子筋”在吊装前不得弯折，为方便现场预制板的安装，可根据实际情况，将梁封闭箍筋弯钩放置在下方，方便上部主筋的拆装。

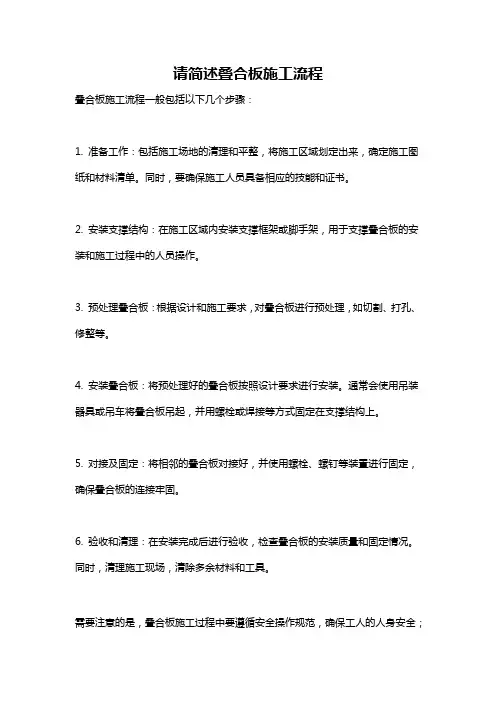

请简述叠合板施工流程
叠合板施工流程一般包括以下几个步骤：
1. 准备工作：包括施工场地的清理和平整，将施工区域划定出来，确定施工图纸和材料清单。

同时，要确保施工人员具备相应的技能和证书。

2. 安装支撑结构：在施工区域内安装支撑框架或脚手架，用于支撑叠合板的安装和施工过程中的人员操作。

3. 预处理叠合板：根据设计和施工要求，对叠合板进行预处理，如切割、打孔、修整等。

4. 安装叠合板：将预处理好的叠合板按照设计要求进行安装。

通常会使用吊装器具或吊车将叠合板吊起，并用螺栓或焊接等方式固定在支撑结构上。

5. 对接及固定：将相邻的叠合板对接好，并使用螺栓、螺钉等装置进行固定，确保叠合板的连接牢固。

6. 验收和清理：在安装完成后进行验收，检查叠合板的安装质量和固定情况。

同时，清理施工现场，清除多余材料和工具。

需要注意的是，叠合板施工过程中要遵循安全操作规范，确保工人的人身安全；
同时，要按照设计要求和施工规范进行操作，确保叠合板的质量和稳定性。

装配式叠合板全过程一步一图教会你基础底板施工与传统施工方法一致，只是对预留的墙体竖向插筋的尺寸及位置要求较严格。

预留插筋检查、调整基础底板施工完毕，墙板吊装前应对基础预留的墙体竖向钢筋进行检查和调整。

标高控制垫块放置墙板吊装前要对底板基础面进行测量，并在每块墙板下脚放置水平标高控制垫块。

叠合墙板吊装叠合墙板应按要求进行吊装，每块墙板用两根斜支撑固定和调整。

叠合墙板吊装叠合墙板吊装应按事先制定好的方案分段进行，尽量减少挪动吊车及工具。

预制墙板底部及拼缝墙板吊装完毕后，工人即可进行拼缝处理工作，一般可用嵌缝砂浆和木条两种方式。

现浇框架柱施工叠合墙板安装完成后，即可进行现浇框架柱施工，包括钢筋绑扎、支模、混凝土浇筑、拆模等。

现浇框架梁施工框架柱施工完毕后，开始进行现浇框架梁施工，包括支底模、绑钢筋、梁侧模加固等工作。

楼板支撑安装施工楼板支撑安装应按设计图纸要求进行布置，与框架梁施工穿插进行，尽可能减少施工工期。

叠合楼板吊装施工叠合楼板吊装，应按照设计图纸中的安装布置图进行，布置图上有详细楼板编号、尺寸及位置。

水电管线连接叠合楼板上的水电线盒及管道会在生产阶段提前预留，安装完毕后现场只需将其管线连接即可。

楼板上层钢筋安装楼板上层钢筋应置于格构梁上弦钢筋上，与格构梁绑扎固定，以防止偏移和混凝土浇筑时上浮。

检查验收混凝土浇筑前，应按相关规范对叠合板安装及现场钢筋绑扎等项目进行检查验收。

混凝土浇筑混凝土浇筑应从墙板开始，分层浇筑，每层浇筑高度不大于80cm，间隔时间一般不小于1小时。

叠合楼板支撑设计节点图叠合楼板支撑安装节点图叠合楼板与梁连接设计图叠合楼板与梁连接安装图叠合墙板与底板连接设计图叠合墙板与底板连接安装图叠合墙板与顶板连接设计图叠合墙板与顶板连接安装图叠合墙板水平拼缝设计图叠合墙板水平拼缝安装图叠合墙板拼缝设计图叠合墙板拼缝安装图。

装配式建筑叠合板制作流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!装配式建筑叠合板是一种具有优异性能和高效施工特点的建筑材料，它在现代建筑领域广泛应用。

施工必看！装配式结构施工及吊装工艺图文详解（纯干货）中国建筑业的连年增长为装配式建筑的发展带来新机遇新挑战，装配式建筑行业本身是一个需要大量技术支持和规模化效应的行业，无论是设计还是设备制造亦或者生产安装，都需要成熟的技术做支撑。

本文将以图文形式介绍装配式结构施工及吊装工艺，供行业参考。

PC技术简介由墙板、叠合楼板、楼梯及阳台等混凝土预制构件组成，在施工现场拼装后，采用墙板间竖向连接缝现浇、上下墙板间主要竖向受力钢筋灌浆套筒连接以及楼面梁板叠合现浇形成整体的一种结构形式。

整体式即通过节点现浇使预制装配结构建筑在抗震、承载受力方面的性能等同于现浇结构，即和现浇结构相同的整体性，称之为预制装配整体式结构。

▲ PC施工演示图▲ PC竖向连接方式采用灌浆套筒连接▲约束边缘柱采用现浇混凝土，将各部分预制墙体连接成一个整体▲叠合板节点做法▲楼梯节点做法现场规划布置运输路线应在正式运输前制订，并实际考察该运输路线的路况、是否限行、限高、限重。

运输道路应平整，少坑洼。

现场运输道路应平整坚实，以防止车辆摇晃时引致构件碰撞、扭曲和变形。

运输车辆进入施工现场的道路，应满足PC构件的运输要求。

吊车选型应考虑最重墙板的重量，预制墙板临时堆放场地需在吊车作业范围内，且应在吊车一侧避免在吊车工盲区作业。

临时存放区域应与其他工种作业区之间设置隔离带或做成封闭式存放区域，尽量避免吊装过程中在其他工种工作区内经过，影响其他工种正常工作。

应该设置警示牌及标识牌，与其他工种要有安全作业距离。

PC构件运输过程中，车上应设有专用架，且需有可靠的稳定构件措施；车辆启动应慢，车速应匀，转弯错车时要减速，并且应留意稳定构件措施的状态，需要时在安全的情况下尽快进行加固；PC外墙板/内墙板可采用竖立方式运输，PC叠合楼板、PC阳台板、PC楼梯可采用平放方式运输。

▲墙板运输示意图▲叠合板运输示意图▲楼梯运输示意图▲阳台板运输示意图卸车前需检查墙板专用横梁吊具是否存在缺陷，是否有开裂，腐蚀严重等问题，且需检查墙板预埋吊环是否存在起吊问题起吊过程中保证墙板垂直起吊，可采用吊运钢梁均衡起吊，防止PC构件起吊时单点起吊引起构件变形，并满足吊环设计时角度要求。
