装配式叠合板安装施工方案(指导版)

叠合板安装施工方案安装叠合板时，要先将叠合层钢筋绑扎好，再进行混凝土浇筑。

在测量放线后，要进行水电管线敷设。

然后，安装新型支架并进行吊装，同时要校正拼缝处支模叠合板。

在安装过程中，要注意安装准备、测量放线、安装新型支架等要点。

为了进行叠合板安装施工，需要准备支撑体系和安装工具。

支撑体系包括钢支撑、四向支撑头、三脚架和木工字梁，而安装工具则包括水准仪、水平尺、专用吊钩、专用吊具、扳手和撬棍等。

在施工过程中，需要注意安装准备、测量放线和安装新型支架等要点。

首先，要根据施工图纸检查叠合板构件类型，并确定安装位置。

其次，要进行测量放线，包括弹独立支架位置线和放墙身标高线及叠合板起止线。

最后，要安装新型支架并进行吊装，同时注意调整独立支撑高度到预定标高。

叠合板的吊装也是施工中的关键步骤。

在起吊前，要采用钢扁担吊装架进行吊装，并进行试吊以保证叠合板平稳吊装。

最后，要将叠合板就位并校正拼缝处支模叠合板。

叠合板的安装需要垂直向下安装，并在作业层上空20cm 处略作停顿。

施工人员手扶楼板调整方向，将板的边线与墙上的安放位置线对准。

在放下叠合板时，要停稳慢放，严禁快速猛放，以避免板面震折裂缝。

在5级风以上时，应停止吊装。

在叠合板整板位置时，要垫小木块，不要直接使用撬棍，以避免损坏板边角。

同时，要保证搁置长度，其允许偏差不大于5毫米。

安装完板后，需要进行标高校核，并调节板下的可调支撑。

在叠合板拼缝处，需要进行支模。

拼缝处预留100mm宽5mm高企口，企口底部模板为18mm厚优质维萨板，背楞采用50x100mm木方，支撑采用专用的独立支撑或对拉螺栓吊模。

同时，在叠合板与墙体间缝隙处，需要使用支撑面板采用15mm厚多层板，背楞采用50x100mm木方，并利用剪力墙或预制墙板上最上面一排的对拉螺栓孔进行加固。

在敷设电气管线时，需要严格控制管线叠加处标高，严禁高出现浇层板顶标高。

叠合板顶部需要放出电气管线位置线，并在铺设电气管线时，管线端头处做好保护。

钢筋桁架叠合板安装施工方案1、叠合板安装施工1)叠合板安装施工工艺流程图1-1叠合板安装工艺流程图2)材料准备①支撑体系：叠合板新型支撑体系：钢支撑、四向支撑头、三脚架、木工字梁。

图1-2叠合板支撑体系②安装工具水准仪、水平尺、专用吊钩，专用吊具、扳手、撬棍等。

3)叠合板安装施工要点①安装准备根据施工图纸，检查叠合板构件类型，确定安装位置，并对叠合板吊装顺序进行编号。

②测量放线a.弹独立支架位置线按照施工方案放出独立支架位置线，在下一层楼板位置弹出叠合板位置线。

图1-3叠合板支撑独立架布置平面图b.放墙身标高线及叠合板起止线抄平放线，在剪力墙面上弹出+1米线、墙顶弹出板安放位置线，并做出明显标志，以控制叠合板安装标高和平面位置。

图1-4叠合板测量放线示意图③安装新型支架安装叠合板时底部必须做独立支架，支架采用可调节钢制预制工具式支架，间距为1800（2200）mm，安装楼板前调整支架标高与两侧墙预留标高一致。

在结构层施工中，要双层设置支架，待一层叠合楼板结构施工完成后，现浇混凝土强度≥70%设计强度时，才可以拆除下一支架。

a.根据房间的开间尺寸大小确定叠合板独立支撑架的位置；b.根据放出的独立支架位置线依次搭设独立支撑；c.开间大于3米的房间采用（图1-6）所示方法，开间小于3米的小房间为方便实用提高安装效率可采用（图1-7）单点支撑的办法。

d.调整独立支撑高度到预定标高。

④铝合金梁搭设a.根据放出的楼板标高线，在独立支撑上放置铝合金梁；b.再次复核独立支撑标高，保证铝合金梁上表面位置准确；c.板底支撑搭设完成。

图1-5安装独立钢支架示意图图1-6安装铝合金钢梁示意图图1-7安装铝合金钢梁示意图⑤叠合板吊装a.起吊准备叠合板起吊时，要尽可能减小叠合板因自重产生的弯矩，采用钢扁担吊装架进行吊装，4个吊点均匀受力，保证构件平稳吊装。

b.试吊起吊时要先试吊，先吊起距地50厘米停止，检查钢丝绳、吊钩的受力情况，使叠合板保持水平，然后吊至作业层上空。

装配式叠合板墙板安装施工方案1. 施工准备- 确定施工区域，并清除施工现场的障碍物。

- 检查墙体结构是否符合安装要求，并提前修复任何损坏或不平整的部分。

- 准备所需的工具和材料，包括叠合板墙板、螺丝钉、吊钉、锤子、电钻等。

2. 安装步骤2.1 墙面定位和标志- 使用水平仪和墙丝找出墙壁的垂直直线。

- 根据墙板尺寸，标记出墙板的安装位置。

- 使用墙丝和铅锤在墙面上划出水平参考线和垂直参考线。

2.2 墙板切割和预处理- 根据墙面尺寸，使用锯子或电锯切割叠合板墙板。

- 检查切割的墙板是否符合尺寸要求，并进行必要的修整。

- 对切割的墙板进行防水处理和防腐处理，以延长使用寿命。

2.3 墙板安装- 从墙角开始，将第一块墙板沿着垂直参考线固定到墙面上。

- 使用吊钉将墙板暂时固定在墙面上，并检查其水平度和垂直度。

- 使用电钻钻孔，通过墙板上预先打好的孔，将螺丝钉固定在墙板和墙面之间。

- 依次安装后续的墙板，确保与前一块墙板的接缝处对齐，并保持水平和垂直。

2.4 角线和门窗开口处理- 对于角线和门窗开口，根据需要进行精确测量和切割。

- 使用割刀沿着测量线切割墙板，并在必要的地方进行修整。

- 使用防水胶封闭角线和门窗开口周围的缝隙，以防止水分渗透。

2.5 验收和清理- 检查安装好的墙板，确保其稳固、平整和符合要求。

- 清理施工现场，清除垃圾和工具，并确保墙面表面清洁。

3. 安全注意事项- 在施工过程中戴好安全帽、眼镜和手套，以防受伤。

- 阅读并遵守使用工具和材料的说明书和安全指南。

- 注意使用电钻时的电源安全和操作规范。

以上是装配式叠合板墙板的安装施工方案，希望能对您有帮助。

如有任何问题，请随时咨询。

华润二十四城二期-1施工总承包第一标段项目装配式叠合板安装施工方案编制人：审核人：审批人：中国建筑第五工程局华润二十四城二期-1施工总承包第一标段项目经理部2017年07月28日一、编制依据二、工程概况本工程项目名称为沈阳华润二十四城项目（二期-1）33#、34#、35#、37#楼；建设地点为沈阳市经济技术开发区沧海路8号，33#建筑面积为12447.49平方米，33#为11245.9平方米，35#、37#为24823.84平方米（不计入地下室面积），采用剪力墙结构，共29层，包括叠合板26种型号、楼梯板2种型号。

地下室、底部加强区、楼梯间内楼梯梁和休息平台板、电梯间以及局部出屋面电梯及装饰架为全部现浇结构。

主要构件概况表构件楼层统计表Array注：叠合板、预制楼梯型号及设计概况详见深化图。

三、施工准备1、技术准备3、安装人员准备4、构件进场4.1、构件进场运输要求：①提前两天通知构件厂准备发货，告知构件厂发货清单及应用部位；②为提升现场吊装效率，应提前确定好吊装顺序，并要求构件厂按顺序进行装车。

4.2、构件堆放要求：构件运送到施工现场及验收合格后，应尽量避免堆放、随即吊运到安装的位置。

如要堆放，应堆放在起吊设备的覆盖范围项目部规划的固定场地内，避免二次搬运。

堆放时应按吊装顺序、规格、品种、所用楼号等分区配套堆放，不同构件堆放之间设宽度为1m的通道。

4.2.1楼板叠合板堆放应满足以下要求：叠合楼板堆放时，堆放场地应平整压实。

应将板底向下平放，不得倒置。

垫木放置桁架侧边，在距板端200mm处及跨中位置，当板标志跨度小于等于3.6米时跨中垫一条垫木，当板标志跨度大于3.6米时跨中设两条垫木，垫木必须上下对齐、垫木垫实，不得有一角脱空现象，不同板号分别堆放，每垛堆放层数不宜超过5层。

叠合板堆放示意图4.2.2楼梯堆放应满足以下要求：楼梯进场后用塔吊进行吊卸，楼梯下面沿长方向铺木方，堆放高度不超过五层，每层间需用通长木方垫起，上下层楼梯垫木的位置必须对齐，严禁集中堆载。

建筑三板施工方案一、编制依据1.徐州铜山高新区2018-30地块开发项目工程建筑工程施工图纸，采用中华人民共和国现行国家标准规范和图集。

《建筑抗震设计规范》GB50011-2010《混凝土结构设计规范》GB50010-2010《建筑设计防火规范》GB50016-2014《钢结构设计规范》GB50017-2003《蒸压加气混凝土板》GB11968-2006《蒸压加气混凝土块、板材构造》13J104《装配式混凝土结构技术规程》JGJ1-2014《混凝土结构工程施工规范》GB50666-2011《混凝土结构工程施工质量验收规范》GB50204-2015《钢筋连接用灌浆套筒》JG/T398-2012《钢筋连接用灌浆料》JG/T408-2013《钢筋锚固板应用技术规程》JGJ256-2011《钢筋套筒灌浆连接应用技术规程》JGJ355-2015《装配式混凝土建筑技术标准》JG/T51231-2016《装配式混凝土结构连接节点构造》G310-1~2《桁架钢筋混凝土叠合板》15G366-1《预制钢筋混凝土板或楼梯》15G367-1《蒸压轻质加气混凝土板（NALC）构造详图》03SG715-1二、工程概况1.本工程位于徐州市闽江路以南，银山路以东，漓江路以北，一期工程3栋楼，每栋楼均为剪力墙结构，地上33层，地下一层.（1#楼带2层裙房），标准层高2.9m，建筑总高度1#97.45米，2#~3#99.15米，总建筑面积49358㎡。

一～二层为现浇混凝土剪力墙结构，三～三十四层为装配式混凝土结构，即预制板安装后再结构整浇，其中内墙板为预制蒸压轻质加气混凝土板（NALC）构件，外墙均为现浇混凝土结构，走廊处的连梁和厨房、卫生间、机房及屋面楼板为全现浇结构，其余楼板为预制和整浇叠合板.设计结构抗震等级为二级.2.叠合板每层38块，预制构件最重板约0.98t，1#楼总计1178块，2#~3#楼各1216块；楼梯踏步板两种规格尺寸，总计1.5t；叠合板的预制层厚度为60mm，现浇层厚度为70mm，局部130mm。

叠合板模板安装施工方案1. 引言叠合板模板作为建筑施工中常用的一种模板材料，具有重量轻、耐用性强、安装和拆卸方便等特点。

本文将详细介绍叠合板模板的安装施工方案，以确保施工作业的顺利进行。

2. 材料准备在进行叠合板模板的安装施工前，需要进行必要的材料准备工作。

以下是所需材料清单：•叠合板模板•钢管支撑杆•固定连接件：如螺纹扣件、螺栓等•锤子、扳手等常用工具•安全带和防滑鞋等个人防护装备确保所使用的叠合板模板材料质量良好，并按照工程需要进行尺寸的切割。

3. 安装步骤3.1 搭建起重设备在开始叠合板模板的安装之前，应首先搭建起重设备，确保施工现场的安全。

根据实际情况选择合适的起重设备，如塔吊或吊车，并在安装前经过检查和试运行。

3.2 安装钢管支撑杆在施工现场搭建好起重设备后，根据施工图纸确定叠合板模板的支撑结构。

使用钢管支撑杆进行支撑，确保支撑的稳定和均匀分布。

在支撑杆的选择和安装过程中，应考虑叠合板模板的荷载要求，并根据需要进行加固。

3.3 安装叠合板模板安装钢管支撑杆后，可以开始安装叠合板模板。

按照实际尺寸要求和施工图纸，将切割好的叠合板模板逐一安装在钢管支撑杆上。

在安装过程中，要确保叠合板模板的水平和垂直度，并使用固定连接件将叠合板模板固定在钢管支撑杆上。

3.4 调整和固定安装完一排叠合板模板后，需要根据实际情况进行调整和固定。

使用水平仪和垂直仪检查叠合板模板的水平和垂直度，并使用螺栓、螺纹扣件等固定连接件进行牢固固定。

3.5 拆卸叠合板模板当施工完成后，需要拆卸叠合板模板。

按照与安装相反的步骤进行拆卸，先拆卸固定连接件，然后逐一拆卸叠合板模板，并进行整理和存放。

注意安全带等个人防护装备的使用，确保施工人员的安全。

4. 安全措施在使用叠合板模板进行安装施工时，必须始终注意施工现场的安全。

以下是一些常见的安全措施：•施工人员应进行相关安全培训，并按照规定佩戴个人防护装备。

•搭建起重设备前，要确保设备的稳定和可靠性。

叠合板安装施工方案一、准备工作1.安全防护：施工区域和周围环境要进行合理的隔离和警示，施工人员必须佩戴符合标准的安全帽、工作服、防护眼镜等。

2.材料准备：根据工程要求准备好叠合板和安装所需的零部件，如螺杆、螺母、垫片等。

二、安装工序1.量尺寸：根据设计图纸和施工要求，对安装位置进行测量和标定，确保叠合板的尺寸和位置的准确性。

2.制作支架：根据测量结果，在安装位置的基础上制作支架，支架的材料和规格应符合设计要求。

3.固定支架：将制作好的支架固定在安装位置，采用焊接、膨胀螺栓等方式，确保支架的牢固稳定。

4.安装叠合板：将叠合板放置在固定好的支架上，调整位置使其与设计要求相符，用螺杆、螺母等零部件进行固定。

5.确定叠合板间距：根据设计要求和实际情况，确定叠合板之间的间距，以保证整体安装效果的美观和稳定。

6.检查调整：安装好的叠合板要进行全面检查，确保叠合板的平整度、垂直度、固定性等各项指标符合要求。

如发现问题要及时调整和修正。

7.安装附件：根据需要，安装叠合板附件，如门窗、护栏等。

三、注意事项1.细心勘察：在施工前要仔细勘察安装位置的基础情况，如地面平整度、承重能力等，确保安装的可行性。

2.严格控制质量：在整个安装过程中，必须确保叠合板和支架的质量符合相关标准和规范要求。

3.注意安全施工：施工现场要进行合理的隔离和警示，施工人员要佩戴符合标准的个人防护用品，并严格遵守安全操作规程。

4.固定牢固：叠合板安装完毕后，要进行固定检查，确保叠合板与支架的连接紧密可靠，不得出现晃动、松动等现象。

5.美观整齐：安装完成后，要对叠合板进行清洁和修饰，使其表面平整、光滑，保证整体装修效果美观。

四、施工流程1.准备工作-确定施工区域及尺寸要求。

-检查材料和工具准备情况。

-进行安全防护。

2.安装前期准备-对施工区域进行清理和整理。

-进行测量并标记安装位置。

-制作支架材料。

3.安装支架-根据测量结果，将支架固定在墙壁或地面上。

装配式叠合板安装现场施工方法1.施工前准备在施工前，首先需要对施工现场进行调查和测量，确定叠合板的安装位置和数量。

同时，还要准备好所需的施工人员、工具和设备。

2.基础处理将叠合板的安装位置的地面进行整平、找平和清理工作，确保叠合板安装的基础牢固平整。

如果地面不平整，可以使用防水砂浆或地面找平剂进行处理。

3.安装支撑架在基础处理完成后，根据叠合板的安装位置和数量，搭建起支撑架。

支撑架可以使用钢管和钢板进行搭建，确保支撑架的稳固和可靠。

4.安装叠合板将事先预制好的叠合板从工厂运输到施工现场，根据预先设计的图纸和方案，进行叠合板的安装。

在安装过程中，需要注意以下几点：-将叠合板从堆放地点运输到安装位置时，使用吊车或叉车等设备进行搬运，确保叠合板不受损坏。

-在安装之前，先进行验货，检查叠合板是否有损坏，如有损坏应及时更换。

-使用合适的工具将叠合板放置在支撑架上，并在安装过程中注意对齐和垂直度的控制。

-在安装过程中，要保证叠合板的相互连接牢固可靠，可以使用钢筋连接件、螺栓、螺母等进行固定。

-在叠合板上预留好门窗洞口，并在安装完成后进行封堵措施。

5.安装配套件在叠合板安装完成后，还需要进行配套件的安装。

配套件包括门窗、管道、电器等设备和装置。

在安装配套件时，需要注意与叠合板的连接方式和固定方式，确保安装牢固可靠。

6.完善装饰和收尾工作叠合板安装和配套件安装完成后，进行装饰和收尾工作。

可以对叠合板进行喷涂、刷漆、粘贴板材等装饰处理，然后进行地面铺装、墙面贴砖等收尾工作。

以上就是装配式叠合板安装的现场施工方法。

在进行施工时，需要注意安全、精确和细致，确保叠合板安装质量和施工效率。

另外，施工过程中还应遵循相关的法律法规和施工规范，确保施工的合法性和可持续性。

叠合板安装施工方案完整版一、施工前准备1.确定施工图纸：根据工程需求，制定叠合板的施工图纸，包括叠合板尺寸、数量、安装位置等信息。

2.材料准备：根据施工图纸和工程要求，准备好所需的叠合板、螺丝、胶水、密封材料等。

3.设备准备：准备好施工所需的各种设备，如电钻、螺丝起子、量具、剪刀等。

4.工地清理：清理工地，并确保施工区域平整、干净，以便进行叠合板的安装。

二、施工过程1.标线定位：根据施工图纸，使用量具和墨线进行标线，确定叠合板的安装位置和精确尺寸。

2.切割叠合板：根据标线，使用锯子或切割机将叠合板进行切割，确保尺寸准确。

3.预处理叠合板：对切割好的叠合板进行拼角处理，打磨边角，以避免尖角带来的安全隐患。

4.固定骨架：当叠合板需要与骨架结合时，首先按照施工图纸上的要求，安装好骨架，并确保其牢固稳定。

5.定位安装：根据施工图纸和标线，将切割好的叠合板安装到预定位置上，并使用螺丝进行固定。

6.整体调整：安装好一个叠合板后，用水平仪对其进行水平调整，使其与周围的叠合板保持一致。

必要时，使用木槌轻敲叠合板，使其牢固稳定。

7.密封处理：在叠合板与墙壁、地面等接触的位置，使用密封材料对其进行密封处理，以增强其防水、防潮性能。

8.质量检查：在施工过程中，定期检查叠合板的安装质量，确保所有叠合板都安装到位、固定牢固，没有松动或裂缝等质量问题。

三、施工后处理1.清理工地：在施工完成后，将施工区域的垃圾、废料等进行清理，并确保工地的清洁整齐。

2.完善边角：对叠合板的边角进行细致的处理，确保其美观性和安全性。

3.维护保养：对已安装的叠合板进行维护保养，定期清洗、涂漆或涂胶等，以延长其使用寿命。

4.整体验收：在施工完成后，组织相关人员进行整体验收，确保叠合板的安装质量符合预期，并进行记录备案。

综上所述，叠合板的安装施工方案包括施工前的准备、施工过程和施工后的处理。

通过认真准备、精确测量和稳固安装，可以确保叠合板的安装质量，提高其使用寿命和使用效果。

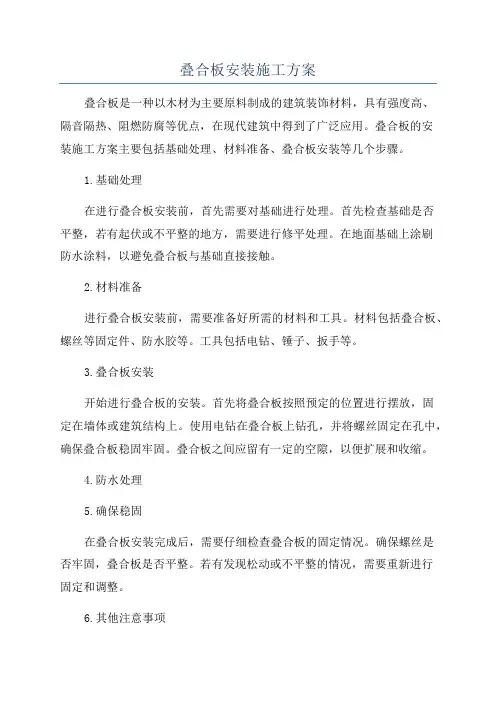

叠合板安装施工方案叠合板是一种以木材为主要原料制成的建筑装饰材料，具有强度高、隔音隔热、阻燃防腐等优点，在现代建筑中得到了广泛应用。

叠合板的安装施工方案主要包括基础处理、材料准备、叠合板安装等几个步骤。

1.基础处理在进行叠合板安装前，首先需要对基础进行处理。

首先检查基础是否平整，若有起伏或不平整的地方，需要进行修平处理。

在地面基础上涂刷防水涂料，以避免叠合板与基础直接接触。

2.材料准备进行叠合板安装前，需要准备好所需的材料和工具。

材料包括叠合板、螺丝等固定件、防水胶等。

工具包括电钻、锤子、扳手等。

3.叠合板安装开始进行叠合板的安装。

首先将叠合板按照预定的位置进行摆放，固定在墙体或建筑结构上。

使用电钻在叠合板上钻孔，并将螺丝固定在孔中，确保叠合板稳固牢固。

叠合板之间应留有一定的空隙，以便扩展和收缩。

4.防水处理5.确保稳固在叠合板安装完成后，需要仔细检查叠合板的固定情况。

确保螺丝是否牢固，叠合板是否平整。

若有发现松动或不平整的情况，需要重新进行固定和调整。

6.其他注意事项在进行叠合板安装施工时-安装顺序：根据建筑设计图纸确定叠合板的安装顺序，确保按照正确的顺序进行施工，以避免后期施工困难或错误。

-安全措施：在进行叠合板安装时，工人要穿戴好安全装备，如手套、安全帽等，以确保施工过程中的安全。

-防火措施：叠合板具有阻燃性能，但在施工时，还是要注意防火措施。

禁止在叠合板附近进行明火作业，确保施工环境安全。

-施工质量：在进行叠合板安装时，要注意施工质量。

确保叠合板安装牢固稳定，无松动和变形。

并且要保持叠合板整体的平整和外观美观。

总结：叠合板的安装施工方案主要包括基础处理、材料准备、叠合板安装、防水处理等步骤。

在施工中，需要注意安全、防火和施工质量等方面的要求，以确保叠合板安装的稳固和质量。

一、编制依据1. 《装配式混凝土结构技术规程》（JGJ1-2014）2. 《混凝土结构工程施工规范》（GB50666-2011）3. 《混凝土结构工程施工质量验收规范》（GB50204-2015）4. 《装配式混凝土建筑技术标准》（JG/T51231-2016）二、工程概况1. 工程名称：某住宅楼装配式叠合板楼板安装工程2. 工程地点：XX市XX区3. 工程规模：XX平方米4. 结构形式：装配式混凝土结构三、施工方案1. 施工准备（1）组织施工人员学习装配式叠合板楼板安装施工技术，掌握施工工艺和质量要求。

（2）熟悉施工图纸，明确施工范围、施工顺序和施工要求。

（3）对施工现场进行清理，确保施工环境整洁。

（4）准备施工所需的材料、设备、工具等。

2. 施工工艺（1）基层处理：对楼板基层进行清理，确保基层平整、干净、无油污、无杂物。

（2）放线定位：根据施工图纸，在楼板上放出叠合板的位置线，并用墨线标出。

（3）叠合板安装：1）吊装：采用塔吊将叠合板吊至安装位置，注意吊装过程中保持叠合板水平。

2）就位：将叠合板缓慢放置在楼板上，调整位置，确保叠合板与楼板预留钢筋位置对齐。

3）连接：将叠合板与楼板预留钢筋进行连接，连接方式可采用焊接、机械连接等。

4）灌浆：在叠合板与楼板预留钢筋连接完成后，进行灌浆，确保灌浆密实。

（4）养护：叠合板安装完成后，进行养护，养护时间不少于7天。

3. 施工质量控制（1）确保叠合板质量符合设计要求，外观无裂缝、破损、变形等缺陷。

（2）确保叠合板与楼板预留钢筋连接牢固，无松动、脱焊等现象。

（3）确保灌浆密实，无空隙、蜂窝等现象。

（4）对施工过程进行全程监控，确保施工质量。

四、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。

2. 施工现场设置安全警示标志，确保施工安全。

3. 施工过程中，严格遵守操作规程，防止意外事故发生。

4. 施工完成后，对施工现场进行清理，确保无安全隐患。

五、环保措施1. 施工过程中，严格控制噪音、粉尘等污染。

钢筋桁架叠合板安装施工方案1、叠合板安装施工1)叠合板安装施工工艺流程图1-1叠合板安装工艺流程图2)材料准备①支撑体系：叠合板新型支撑体系：钢支撑、四向支撑头、三脚架、木工字梁。

图1-2叠合板支撑体系②安装工具水准仪、水平尺、专用吊钩，专用吊具、扳手、撬棍等.3)叠合板安装施工要点①安装准备根据施工图纸，检查叠合板构件类型，确定安装位置，并对叠合板吊装顺序进行编号。

②测量放线a.弹独立支架位置线按照施工方案放出独立支架位置线,在下一层楼板位置弹出叠合板位置线。

图1-3叠合板支撑独立架布置平面图b.放墙身标高线及叠合板起止线抄平放线，在剪力墙面上弹出+1米线、墙顶弹出板安放位置线，并做出明显标志，以控制叠合板安装标高和平面位置.图1-4叠合板测量放线示意图③安装新型支架安装叠合板时底部必须做独立支架，支架采用可调节钢制预制工具式支架，间距为1800（2200）mm，安装楼板前调整支架标高与两侧墙预留标高一致.在结构层施工中，要双层设置支架，待一层叠合楼板结构施工完成后，现浇混凝土强度≥70％设计强度时，才可以拆除下一支架.a.根据房间的开间尺寸大小确定叠合板独立支撑架的位置；b.根据放出的独立支架位置线依次搭设独立支撑；c.开间大于3米的房间采用（图1-6）所示方法，开间小于3米的小房间为方便实用提高安装效率可采用(图1-7）单点支撑的办法。

d.调整独立支撑高度到预定标高。

④铝合金梁搭设a.根据放出的楼板标高线,在独立支撑上放置铝合金梁；b.再次复核独立支撑标高,保证铝合金梁上表面位置准确;c.板底支撑搭设完成。

图1-5安装独立钢支架示意图图1-6安装铝合金钢梁示意图图1-7安装铝合金钢梁示意图⑤叠合板吊装a.起吊准备叠合板起吊时，要尽可能减小叠合板因自重产生的弯矩,采用钢扁担吊装架进行吊装,4个吊点均匀受力,保证构件平稳吊装。

b.试吊起吊时要先试吊，先吊起距地50厘米停止，检查钢丝绳、吊钩的受力情况,使叠合板保持水平，然后吊至作业层上空.c.叠合板就位就位时叠合板要从上垂直向下安装，在作业层上空20cm处略作停顿，施工人员手扶楼板调整方向,将板的边线与墙上的安放位置线对准，注意避免叠合板上的预留钢筋与墙体钢筋打架,放下时要停稳慢放，严禁快速猛放，以避免冲击力过大造成板面震折裂缝。

装配式叠合板安装施工方案(1)一、工程施工前准备1、组织专业施工队伍，生产过程的质量保证需由生产厂家承担。

对现场是要进行一定的分区，以确保工作安全。

2、施工现场必须具备切割、钻孔、灰浆、振动压实作业的设备，并保证此类设备的干净度和工作状态的良好，以保证施工的质量和效率。

3、施工现场应进行消防和安全管理，按照国家和地方相关法律法规执行。

4、施工现场要做好污染控制，对于产生大量扬尘的施工内容需采取适宜的措施。

二、工程施工的要求1、检查现场加工完毕的叠合板是否符合设计要求和工程质量标准，是否符合生产厂家的生产标准。

有无裂缝、缺陷等情况。

2、对于叠合板进行编号，确定安装位置、方向和数量等。

3、将现场标准设备运抵场地，即配备钢管、木板、开启器、下鹿板、木锤、石锤、拉刀、量尺、扫帚等基本工具与设备，并进行现金清点确认数量和完好程度。

4、现场脚手架懒人可以使用吊篮等辅助工具进行施工安装，但要注意工作时切勿碰触外观涂层。

5、通过预先安装配置和校准标准设备之后，需要现场评估、整理和确认。

它包括揭示并修复可能影响叠合板安装造成危害的条件，排除现场作业中可能感知到的障碍等。

6、根据施工图纸和设计要求进行划线、定位、钻孔等扎实地准备工作。

三、工程施工过程1、将叠合板放置于施工辅助设备上并调整好位置，级调整前已经做好了应用，满足预处理的技术要求与状态，确保装配式叠合板的各项性能符合设计要求和标准。

2、将叠合板沿安装位置进行好开孔、预留先行成型的独立固定座孔，补满没有紧贴的地方，填补住合体板与基础之间可能存在的无形隙。

3、专业施工人员将叠合板按照计划进行预安装和组装，以预制定好的钢筋骨架进行结构整理和固定。

对工件进行检验，在确保各项工作按预想顺利进行并组装连锁之前，要记得对新鲜混凝土、元器件、构建件等设计预留的孔位及标记进行彻底排查和核对，向现场督导及技术负责人进行汇报。

4、施工人员在开孔后，在与混凝土之间利用灰浆填补。

在灰浆干燥之前，专业技工逐一检查叠合板的每个部位，确保固定牢固牢靠并无异常松动现象，从而确保施工的可靠性和完整性。

XXX装配式PC预制结构专项施工方案/施工组织设计【精编】施工单位名字编制：审核：批准：XXXX项目经理部二零XX年XX月XX日施工组织设计/施工方案报审表附录：施工组织设计/方案内部会审表项目名称：会审单编号：建筑三板施工方案一、编制依据1.徐州铜山高新区2018-30地块开发项目工程建筑工程施工图纸，采用中华人民共和国现行国家标准规范和图集。

《建筑抗震设计规范》GB50011-2010《混凝土结构设计规范》GB50010-2010《建筑设计防火规范》GB50016-2014《钢结构设计规范》GB50017-2003《蒸压加气混凝土板》GB11968-2006《蒸压加气混凝土块、板材构造》13J104《装配式混凝土结构技术规程》JGJ1-2014《混凝土结构工程施工规范》GB50666-2011《混凝土结构工程施工质量验收规范》GB50204-2015《钢筋连接用灌浆套筒》JG/T398-2012《钢筋连接用灌浆料》JG/T408-2013《钢筋锚固板应用技术规程》JGJ256-2011《钢筋套筒灌浆连接应用技术规程》JGJ355-2015《装配式混凝土建筑技术标准》JG/T51231-2016《装配式混凝土结构连接节点构造》G310-1~2《桁架钢筋混凝土叠合板》15G366-1《预制钢筋混凝土板或楼梯》15G367-1《蒸压轻质加气混凝土板（NALC）构造详图》03SG715-1二、工程概况1.本工程位于徐州市闽江路以南，银山路以东，漓江路以北，一期工程3栋楼，每栋楼均为剪力墙结构，地上33层，地下一层.（1#楼带2层裙房），标准层高2.9m，建筑总高度1#97.45米，2#~3#99.15米，总建筑面积49358㎡。

一～二层为现浇混凝土剪力墙结构，三～三十四层为装配式混凝土结构，即预制板安装后再结构整浇，其中内墙板为预制蒸压轻质加气混凝土板（NALC）构件，外墙均为现浇混凝土结构，走廊处的连梁和厨房、卫生间、机房及屋面楼板为全现浇结构，其余楼板为预制和整浇叠合板.设计结构抗震等级为二级.2.叠合板每层38块，预制构件最重板约0.98t，1#楼总计1178块，2#~3#楼各1216块；楼梯踏步板两种规格尺寸，总计1.5t；叠合板的预制层厚度为60mm，现浇层厚度为70mm，局部130mm。

建筑三板施工方案一、编制依据1.徐州铜山高新区2018-30地块开发项目工程建筑工程施工图纸，采用中华人民共和国现行国家标准规范和图集。

《建筑抗震设计规范》GB50011-2010《混凝土结构设计规范》GB50010-2010《建筑设计防火规范》GB50016-2014《钢结构设计规范》GB50017-2003《蒸压加气混凝土板》GB11968-2006《蒸压加气混凝土块、板材构造》13J104《装配式混凝土结构技术规程》JGJ1-2014《混凝土结构工程施工规范》GB50666-2011《混凝土结构工程施工质量验收规范》GB50204-2015《钢筋连接用灌浆套筒》JG/T398-2012《钢筋连接用灌浆料》JG/T408-2013《钢筋锚固板应用技术规程》JGJ256-2011《钢筋套筒灌浆连接应用技术规程》JGJ355-2015《装配式混凝土建筑技术标准》JG/T51231-2016《装配式混凝土结构连接节点构造》G310-1~2《桁架钢筋混凝土叠合板》15G366-1《预制钢筋混凝土板或楼梯》15G367-1《蒸压轻质加气混凝土板（NALC）构造详图》03SG715-1二、工程概况1.本工程位于徐州市闽江路以南，银山路以东，漓江路以北，一期工程3栋楼，每栋楼均为剪力墙结构，地上33层，地下一层.（1#楼带2层裙房），标准层高2.9m，建筑总高度1#97.45米，2#~3#99.15米，总建筑面积49358㎡。

一～二层为现浇混凝土剪力墙结构，三～三十四层为装配式混凝土结构，即预制板安装后再结构整浇，其中内墙板为预制蒸压轻质加气混凝土板（NALC）构件，外墙均为现浇混凝土结构，走廊处的连梁和厨房、卫生间、机房及屋面楼板为全现浇结构，其余楼板为预制和整浇叠合板.设计结构抗震等级为二级.2.叠合板每层38块，预制构件最重板约0.98t，1#楼总计1178块，2#~3#楼各1216块；楼梯踏步板两种规格尺寸，总计1.5t；叠合板的预制层厚度为60mm，现浇层厚度为70mm，局部130mm。
