PKPM进行砖混和框架结构设计的一般步骤

（底框-）砖混结构设计总结一、分析建筑条件，准备初步工作：1. 底框部分：（1）根据建筑条件图布置框架柱轴网，由抗震概念设计，尽量不要出现单根柱而不能形成一榀框架的情况，柱距一般为6米；（2）柱截面初步设计；单层商铺部分的框架柱截面设为350X350，底框部分的框架柱设为400X400；（3）根据柱轴网确定剪力墙的分布（长度和距离）；（4）剪力墙一般分布在楼梯间处，与电信专业协调，预留电表箱位置；（5）剪力墙往往矮而长，变形能力差，多为剪切破坏，宜开竖缝保证高宽比大于1.5；（6）根据底层店面部分的墙厚确定框架梁、柱偏心；（7）根据框架柱的设置和柱距，确定框架梁的高度和宽度（一般上面有出承重墙的框架梁宽度不小于350，其它墙梁宽度不小于300，高度不小于净跨的1/5）；（框架结构梁截面尺寸控制办法：计算时用TAT，看计算结果配筋图内的配筋率图；要求全截面配筋率1.5-1.7之间）（8）其框架和抗震墙的抗震等级，6、7度可分别按三、二级采用；2. 砖混部分：（1）根据纵横墙的布置及可能会有的屋面构架，确定构造柱的位置和种类，（最外围的构造柱直接升到女儿墙，门窗洞口处的构造柱尺寸最好与门洞处的短墙吻合）（2）根据户型布置设置梁，包括其宽度和高度（其位置应把楼板分成规则的矩形，在阳台较大窗洞处或门窗连续设置处应设置过梁，且其高度加上门窗的高度应等于楼层高度）；（3）根据户型布置确定板厚，一般取短向跨度的1/35，但是最好不要小于100，客厅不小于120，否则影响使用；阳台、厨卫一般为90，屋面板厚120，楼梯梯板厚度为板跨的1/28，且平台梁高度与其下的窗高之和要等于建筑标高；（4）根据墙体外立面的腰线做法，确定外围圈梁的高度和做法；（5）根据总体要求，设置不同的结构标准层与荷载标准层；（6）阳台处的挑梁高度为挑出长度的1/3-1/6；二、输入计算模型，进行程序计算：1. 底框部分：（1）SAT-8计算底框时不能考虑风荷载。

利用 PKPM 进行多层框架结构设计的主要步骤
一、执行 PMCAD 主菜单 1，输入结构的整体模型 （一）根据建筑平、立、剖面图输入轴线 1、结构标准层“轴线输入” 1）结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸 2）根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁 3）只有楼层板、梁、柱等构件布置完全一样（位置、截面、材料） ，并且层高相同时，才能归并为 一个结构标准层 2、 “网格生成”——轴线命名 （二）估算（主、次）梁、板、柱等构件截面尺寸，并进行“构件定义” 1、梁 1）抗震规范第 6.3.6 条规定：b≥200 2）主梁：h = (1/8～1/12) l ，b＝(1/3～1/2)h 3）次梁：h = (1/12～1/16) l ，b＝(1/3～1/2)h 2、框架柱： 1/20～1/15 层高 1）抗震规范第 6.3.1 条规定：矩形柱 bc、hc≥300，圆形柱 d≥350 2）控制柱的轴压比
3、板 楼板厚：h = l /40 ～ l /45 (单向板) 且 h≥60mm h = l /50 ～ l /45 (双向板) 且 h≥80mm h = l /12 悬壁板 （三）选择各标准层进行梁、柱构件布置， “楼层定义” 1、 构件布置，柱只能布置在节点上，主梁只能布置在轴线上。 2、 偏心，主要考虑外轮廓平齐。 3、 本层ቤተ መጻሕፍቲ ባይዱ改，删除不需要的梁、柱等。 4、 本层信息，给出本标准层板厚、材料等级、层高。 5、 截面显示，查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。 6、 换标准层，进行下一标准层的构件布置，尽量用复制网格，以保证上下层节点对齐。 （四）定义各层楼、屋面恒、活荷载， “荷载定义”
Ac
N c wnS f c f c
——柱的轴压比限值，抗震等级为一到四级时，分别为 0.7～1.0 ——柱轴力放大系数，考虑柱受弯曲影响， ＝1.2～1.4

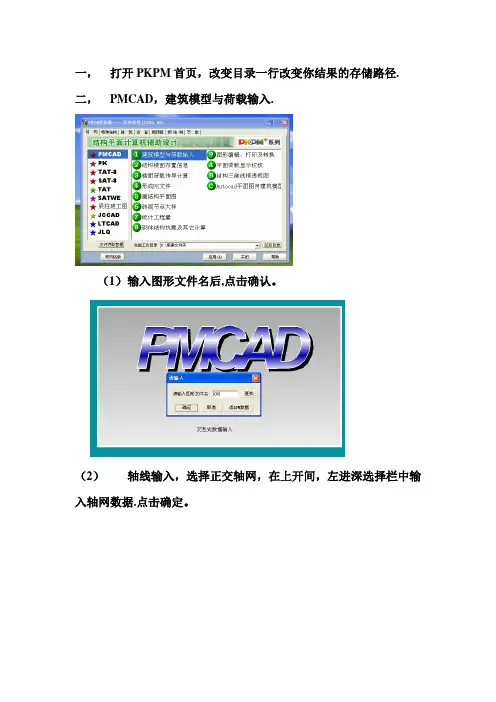

一，打开PKPM首页，改变目录一行改变你结果的存储路径. 二，PMCAD，建筑模型与荷载输入.（1）输入图形文件名后,点击确认。

（2）轴线输入，选择正交轴网，在上开间，左进深选择栏中输入轴网数据.点击确定。

（3）点击轴线命名，TAB键成批输入，移光标点取起始轴线。

按ESC键后输入轴线.命1，同样的在纵轴命名，起始轴号为A（4）楼层定义：柱布置,在柱截面列表中新建柱截面，点击布置，用窗口选择方式布置柱网。

方便快捷，当然也可以用其他三种方式.柱布置用到大家的结构力学知识和钢混知识。

柱子的截面高度需要用钢混的长细比和轴压比两项综合确定.主梁布置，与柱布置方法一样,要注意的一点是，次梁也需在主梁布置中布置,PKPM会自动根据梁的线刚度比确定主次梁,不需要大家再人为的布置主次梁了。

主次梁的截面高度需根据梁的宽度确定：主梁取宽度的1/8至1/12，次梁取宽度的1/12至1/15，梁的宽度取梁高度的1/3至1/2.（5）本标注层信息：修改板厚为90mm，梁柱混凝土等级改为30（框架结构的混凝土强度最低为C30），梁柱钢筋类别为HRB400，根据需要该层高。

（6）荷载输入：楼面恒活，添加楼面恒荷载（恒荷载包括现浇板重量0。

09X25+板顶抹灰20mm0.02X17+板底抹灰15mm0。

0015X17+装饰材料面层荷载0.65+规范规定的装修荷载0。

5:以90mm现浇板为例，装饰面层选用水磨石地面，此地面荷载最重，一般地面选用4.2KN/mm)及活荷载（规范规定为2).注意顶层屋面荷载（屋顶层的恒载包括保温层和隔热层）与其它标注层不一样，屋面荷载比较重，一般选用5.5。

设计参数,按照截图所示修改信息。

地震烈度为6度，基本风压为0。

45。

（7）楼层组装根据需要增加楼层层数，如截图所示.复制层数为四层，标准层1荷载标注层1：4.2,2。

0.在增加一顶层，复制层数一层,标准层1,荷载标注层2：5.5,0.5.此建筑物的层数为5层.点击楼层组装,重新组装确定. （8）保存退出：存盘退出，直接退出。

PKPM框架结构建模流程PKPM（Plane Keep Position Method）是一种基于楼板平面不变的结构体系设计方法，其主要用于建筑物结构和楼板平面设计。

PKPM框架结构建模流程可以分为以下几个步骤。

第一步：数据准备在进行PKPM框架结构建模之前，需要进行数据准备。

首先，要根据结构设计要求和建筑平面布置情况获取相关数据，包括建筑的结构体系、梁、柱、楼板尺寸、楼层间高度、荷载参数等。

同时，还需要了解相关设计规范和标准。

第二步：建立结构模型在PKPM软件中，可以选择建立二维或三维的结构模型。

对于框架结构来说，一般会建立二维的平面模型。

通过选取适当的单元类型和参数设置，将建筑物的结构体系、各部件（梁、柱、楼板）进行逐一建模，并按照实际情况进行连接和支座设置。

第三步：设置截面和材料在进行结构分析之前，需要为各个构件设置合适的截面和材料属性。

根据实际情况，可以选择标准的截面类型，也可以设置自定义的截面形状。

同时，还需要为各个构件选择合适的材料类型、材料参数和强度等级。

第四步：施加载荷根据建筑物的用途和设计要求，确定合适的加载荷类型和大小。

可以根据规范或者实际测量数据设置楼板自重、活荷载、风荷载等。

通过选择合适的加载荷组合方式，将各项荷载施加到结构模型上。

第五步：分析计算在PKPM软件中，可以选择不同的分析方法进行计算，例如静力弹性分析、弹性动力分析等。

通过施加载荷和应用适当的分析方法，可以计算出结构的内力、位移、变形等结果。

第六步：结果分析与优化分析计算完成后，可以查看模型的计算结果，包括各个构件的内力大小、位移变形情况等。

根据分析结果，评估结构的安全性和稳定性，进行必要的优化和调整。

可以尝试调整构件尺寸、材料参数等，以提高结构的性能。

第七步：施工图绘制在进行PKPM框架结构建模之后，可以根据分析计算的结果，绘制出相应的施工图和构件明细图。

这些图纸可以为实际施工提供参考和指导，确保结构的正确建造。

砖混结构，顾名思义就是砖加混凝土的结构形式。

为什么套用的规范是《砌体结构设计规范》（GB50003-2001）呢？那是因为砖混结构只是砌体的一种结构形式，砌体结构还包括砌块砌体结构、石砌体结构。

以上所述的三种结构形式为砌体结构最常见的形式。

关系如下图：由于我们大家遇到的砌体结构大多数是砖混结构，所以我们只讲砖混结构的相关内容。

当然，如果你对砖混结构精通了，其他的比如配筋砌块砌体自然也能触类旁通。

好了，下面开始简单介绍砖混结构。

1．砖混结构的基础砖基础一般是条形基础，条形基础又有刚性和柔性之分。

1.1刚性基础是在承重墙下做的素混凝土条形基础。

这类基础挑出的长度有限，没有“让性”，内力一般不会重分布，近乎于轴心受压，故称为刚性基础。

1.2柔性基础，就是配置了受弯钢筋的混凝土条形基础。

这类基础挑出长度理论上不受限制，但是长了，基础就有“让性”了，内力就会重分布，故称为柔性基础。

2．墙体墙体是一个整体概念，不光是指砖，它是由砖砌体、砂浆和构造柱组成，理论上是共同受力、变形。

墙体在浇注构造柱的混凝土前：墙体在完成构造柱的混凝土浇注后：3.过梁过梁一般都是在平地预制好，然后再安装上去的。

如下图：4.圈梁圈梁是放在砖胎模上现浇的梁（如下图），提高墙体的整体性来有效抵抗水平力。

5.现浇板不管是楼层现浇板还是屋面现浇板，它们的主要作用都是承受竖向荷载，并保证水平力按照墙体刚度分配。

它们的形式和框架结构差不多，也是和圈梁一起现浇的，只是圈梁的刚度远没有框架梁的刚度大。

6.预制板由于这次汶川大地震，很多预制板厂家都垮了，由于我个人原因也深恶痛绝这种结构形式，故不再讲述。

大家注意到没有，上面所述的内容就是一个砖混大概的模样了，从基础到屋面都讲述了，做过砖混的就当温习一遍，没有做过的也应该有一个大概的印象了。

下面我以我做的一个实例讲讲我的砖混结构设计流程。

第一阶段第一阶段：：建施图告诉我们建施图告诉我们的的几个几个主要主要主要控制控制控制信息信息信息功能用途：普通住宅，按照《建筑工程抗震设防分类标准》(GB 50223-2008)是丙类建筑。

砖混结构PKPM步骤。

pkpm中砖混结构采用那些程序计算啊？设计流程是怎样的啊？1、建模：先参考建筑图PMCAD第一项里建立合理的模型框架（墙、柱、梁、墙体开洞），然后输入恒载、活载、线荷载，填写相关设计参数，最后确定好标准层的个数，进行楼层组装2、执行PMCAD第二项的相关布置3、执行PMCAD第三项，更改需要改变的荷载4、执行PMCAD第八项，抗震计算5、最后就可以画板结构图了最后补充一句，有些很简单的问题自己去学习和摸索，不能养成什么问题都依赖别人的毛病！！！还要注意抗倾覆计算第二项的时候，注意降低卫生间等有水房间的楼板标高~~计算砖混结构时,PKPM（2005年9月版）的主要步骤如下:1、输入结构模型及荷载：包括轴线、墙厚、连梁、板厚、构造柱（按柱输入）、设计参数等基本信息；2、结构楼面布置信息：布置楼板错层、楼板开洞，修改部分板厚，布置圈梁3、楼面荷载传导计算：输入及修改部分荷载，荷载传递计算4、砌体结构抗震及其他计算，察看输出结果：包括受压计算、抗震计算、局压计算等结果。

5、画结构平面图：计算楼板配筋6、砖混节点大样：在楼板配筋图的基础上，输出圈梁及构造柱的节点。

7、如果需要计算第一步模型中输入的连梁的话，可在形成PK文件这步选取要计算的连梁，然后到PK中去计算。

建议一次不多于5个，否则可能会计算不准确。

后面就是基础计算了！梁的另一种算法:砖混的连梁可以直接用TAT或SWATE算，只需要把梁节点定义成铰支座，再进行整体计算就行，比用PK快且准确为什么我用swate算出问题？框架结构建模问题？框架结构建模时候问题：1、建好框架后再把墙体也输入模型，然后一起计算基础吗？2、还是单独框架计算，算基础的时候把墙体荷载作为线荷载再输入到基础里面？一般框架结构结构的填充墙是折算成线荷载输入到梁上的,如果是剪力墙那肯定要建到模型里一起算的那对于底层没有梁的话我怎么输入啊楼上的,框架结构底层没梁,首层的墙你打算如何搁置?没亮是不可能的框架结构的填充墙是折算成线荷载输入到梁上的,底层的话我是要手动加进去以后在计算基础的。

PKPM框架结构建模操作流程
新建工程
1、新建一个v工程文件夹
2件、目将录文，件双v夹击拖打动开至文
新建工程
2点、击输确入定工v创程建名工，程
建立模型 建立轴网
v 1、点击 正交轴网
2、输入 轴线距离
3、点击确 定创建轴网
建立模型 定义柱截面
1、切换到构件布置栏 2、点击柱
3、点击增加截面
4、输入柱截面
satwe 进行satwe计算
1、点击生 成数据+全 部计算进行 计算
后处理 查看文本结果
1、切换至 结果菜单栏
2、点击文本及计算书， 点击新版文本查看
后处理 查看图形结果
1、点击轴压比和配 筋查看图形结果
2、配筋结果的含义 查看stawe使用说明
4、点击确定增加线荷载
建立模型 布置梁上线荷载
2、点选相应 的梁进行布置
1、选择需要 布置的线荷载
建立模型 复制标准层
1、点击标 准层下拉框
2、选择添 加标准层
3、选择全部复制 4、点击确定增加标准层
建立模型 修改新标准层
1、选择需要编辑 的标准层，按前述 建模布置进行修改 编辑
建立模型 定义标准层信息 1、切换楼层菜单栏 2、选择全楼信息
5、点击确定创建
建立模型 布置柱截面
1、选择需要布置的截面
2、框选节点进行布置
建立模型 定义截面
3、输入梁截面
4、点击确定创建
建立模型 布置梁截面
1、选择需要布置的截面 2、框选轴线进行布置
建立模型 生成楼板
1、切换到楼板模块
2、点击生成楼板
建立模型 修改楼板
3、点击修改板厚
3、编辑各标准层材料信息

PKPM设计软件砖混结构设计步骤
1.确定结构的基本参数和约束条件：根据工程所在地的地质条件、建
筑用途和要求，确定结构所需的设计参数和约束条件，如荷载标准、抗震
设防烈度等。

2.完成荷载计算：根据建筑的功能和用途，结合相关设计规范，进行
荷载计算。

荷载计算包括常规荷载、活荷载和异常荷载等。

3.确定结构体系：根据建筑的功能、形态和整体布置，确定合适的结
构体系，如框架结构、剪力墙结构、框架-剪力墙结构等。

4.进行结构分析：通过PKPM设计软件进行结构分析，包括模型建立、荷载输入、约束条件设定等。

根据荷载计算结果，对结构进行静力计算、
动力计算和稳定计算等。

5.进行结构设计：根据结构分析结果，进行结构设计。

包括选取合适
的构件尺寸和材料，计算构件的强度、刚度和稳定性等。

6.进行构造设计：根据结构设计的结果，对结构的构造进行详细设计。

包括制定施工工艺、确定安装顺序、制定加固和防震措施等。

7.进行检验与验算：对设计结果进行检验与验算。

包括静力安全验算、变形验算、稳定验算等，确保结构的安全性和合理性。

8.撰写设计报告：根据设计结果，撰写结构设计报告。

报告应包括设
计依据、设计计算和施工图纸等，为后续的施工提供技术支持。

总之，PKPM设计软件在砖混结构设计中发挥了重要作用，通过合理
使用该软件，可以提高设计效率和准确性，为建筑工程的结构设计提供科
学依据。

PKPM框架结构建模流程PKPM框架是一种常用的计算机辅助设计（CAD）软件框架，用于建立和分析结构工程模型。

它被广泛应用于建筑和土木工程领域，可以对结构的稳定性、强度和刚度等进行分析和计算。

下面将详细介绍PKPM框架的建模流程。

1.计划和准备在开始建模之前，需要进行规划和准备工作。

首先，明确建模的目标和需求，确定建模的范围和级别。

然后，收集和整理相关的设计资料，包括结构图纸、荷载数据、材料参数等。

根据设计要求，制定建模的计划和工作流程。

2.建立模型在PKPM框架中，常用的建模方法包括手动建模和导入模型。

手动建模是指通过在PKPM软件中逐个绘制元素和输入参数来构建结构模型。

导入模型是指通过从其他CAD软件或者PKPM预设模板中导入已有的模型。

根据建模的复杂程度和要求，选择合适的建模方法。

3.输入参数在建立模型后，需要输入相关的参数。

包括结构的材料参数、截面参数、构件的几何参数、荷载数据等。

PKPM框架提供了丰富的参数设置和输入方式，可以根据实际情况进行选择和调整。

4.设定边界条件边界条件是指结构模型的边界和约束条件。

在PKPM框架中，可以设定节点的固定支座、弹性支座和可调支座等。

通过设定合适的边界条件，可以模拟结构的实际工作状态。

5.进行分析计算在完成参数设置和边界条件设定后，可以进行结构的分析计算。

PKPM框架提供了静力分析、动力分析、稳定性分析等多种分析方法。

根据设计要求和工况情况，选择合适的分析方法进行计算。

6.结果检查和优化计算完成后，可以对计算结果进行检查和分析。

包括结构的位移、内力、应力等数据。

根据检查结果，可以对模型进行调整和优化。

如增加梁、柱或加强部分构件的尺寸，改变材料参数等。

7.输出结果和报告最后，可以将计算结果输出到报告或图纸中。

PKPM框架可以生成各种图表和图纸，包括荷载图、受力图、构件图纸等。

通过输出结果和报告，可以传达计算和分析的结果，为结构的改进和施工提供参考。

总结：PKPM框架结构建模流程主要包括计划和准备、建立模型、输入参数、设定边界条件、进行分析计算、结果检查和优化以及输出结果和报告等步骤。

用PKPM设计底部框架上部砖混结构的过程PKPM（《结构设计手册》）是一种适用于混凝土结构、房屋结构和桥梁结构的计算软件，可用于设计底部框架上部砖混结构。

以下是PKPM设计底部框架上部砖混结构的过程：1.建立模型：首先，需要根据实际情况，在PKPM中建立砖混结构的三维模型。

在模型中，包括建筑物的各个结构单元，如柱、梁、墙和地板。

2.施加载荷：在模型中施加相应的加载荷，包括活载、风载、地震载等。

这些加载荷应根据设计要求和相关规范进行遴选和计算。

3.设计标准：根据相关的设计规范，如《混凝土结构设计规范》和《砖(石)结构工程设计规范》，确定设计参数。

4.分析结构：使用PKPM对砖混结构进行静力分析，计算结构的内力、弯矩、剪力和轴力等。

根据计算结果，判断结构的受力和变形情况。

5.设计构件：根据结构的内力矩和轴力，按照规范的相关要求设计构件。

根据不同构件的计算和强度要求，确定截面尺寸和配筋。

6.计算节点：对于节点的计算，可以采用两种方式：一是根据实际情况做简化处理，以便于计算；二是采用实际的节点模型进行细致的计算。

7.设计墙体：对于砖墙的设计，需要根据规范的要求，确定墙体的厚度和配筋。

同时还需要考虑墙体的受力和稳定性。

8.设计地板：对于地板的设计，需要根据规范的要求，确定地板的厚度和钢筋配筋。

同时还需要考虑地板的受力和挠度控制。

9.校核合格：根据设计要求和计算结果，对砖混结构的各个构件进行校核。

校核包括挠度、裂缝宽度、变形控制等。

10.优化设计：根据校核结果，根据需要进行结构的优化设计。

优化设计包括调整截面和配筋，以达到经济性和结构性能的最优化。

11.细化设计：根据优化设计结果，对各个构件进行细化设计，包括构造节点的设计和详情图的制作。

12.编制施工图：根据细化设计结果和相关要求，编制施工图纸。

施工图纸包括各个构件的详图、钢筋图和施工工艺等。

13.监测施工：在施工阶段，进行现场监测和质量控制。

根据监测结果和实际施工情况，进行相应的调整和改进。

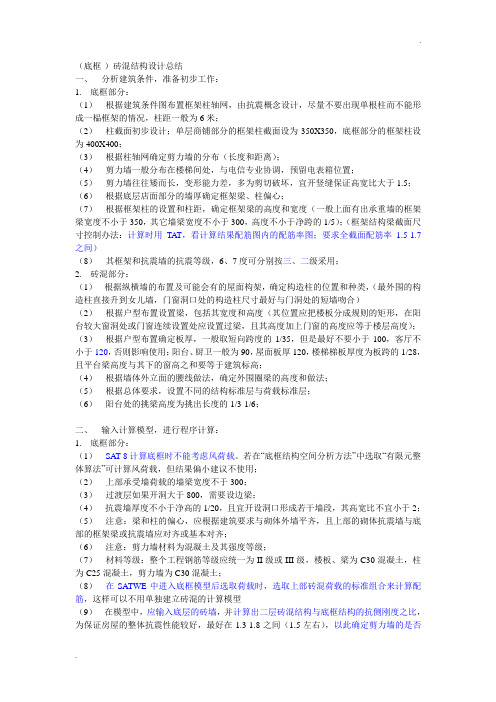

这是本人根据实际工作经验总结出来的底框—砌体结构设计总结,从未外传，这次吐血奉上，恭候拍砖.（底框—）砖混结构设计总结一、分析建筑条件,准备初步工作:1. 底框部分:（1）根据建筑条件图布置框架柱轴网，由抗震概念设计，尽量不要出现单根柱而不能形成一榀框架的情况，柱距一般为6米; （2) 柱截面初步设计；单层商铺部分的框架柱截面设为350X350,底框部分的框架柱设为400X400;（3）根据柱轴网确定剪力墙的分布（长度和距离）;（4）剪力墙一般分布在楼梯间处,与电信专业协调，预留电表箱位置；（5) 剪力墙往往矮而长，变形能力差，多为剪切破坏,宜开竖缝保证高宽比大于1.5；（6）根据底层店面部分的墙厚确定框架梁、柱偏心；（7）根据框架柱的设置和柱距,确定框架梁的高度和宽度(一般上面有出承重墙的框架梁宽度不小于350,其它墙梁宽度不小于300，高度不小于净跨的1/5）；(框架结构梁截面尺寸控制办法:计算时用TAT，看计算结果配筋图内的配筋率图；要求全截面配筋率1。

5—1。

7之间）（8) 其框架和抗震墙的抗震等级，6、7度可分别按三、二级采用；2. 砖混部分：（1) 根据纵横墙的布置及可能会有的屋面构架，确定构造柱的位置和种类，（最外围的构造柱直接升到女儿墙，门窗洞口处的构造柱尺寸最好与门洞处的短墙吻合)（2）根据户型布置设置梁，包括其宽度和高度（其位置应把楼板分成规则的矩形，在阳台较大窗洞处或门窗连续设置处应设置过梁，且其高度加上门窗的高度应等于楼层高度）；（3）根据户型布置确定板厚,一般取短向跨度的1/35，但是最好不要小于100，客厅不小于120,否则影响使用;阳台、厨卫一般为90，屋面板厚120，楼梯梯板厚度为板跨的1/28，且平台梁高度与其下的窗高之和要等于建筑标高；（4）根据墙体外立面的腰线做法，确定外围圈梁的高度和做法；(5) 根据总体要求，设置不同的结构标准层与荷载标准层; （6) 阳台处的挑梁高度为挑出长度的1/3—1/6；二、输入计算模型，进行程序计算：1. 底框部分:(1) SAT—8计算底框时不能考虑风荷载。

框架结构模‎型建立软件一：PMCAD‎软件二：SAT-8操作要点分‎析：1．柱布置：根据建筑施‎工图平面布‎局，合理设计结‎构体系，选择适当的‎柱布置处。

2．梁布置：（1）根据结构体‎系布局，与框架柱形‎成双向框架‎结构体系；（2）有墙处下设‎梁；（3）现浇板短边‎尺寸大于5‎米以上，宜设梁置原‎则。

3．柱定义：截面尺寸取‎值：N/fc A≤1（N：柱子所承担‎的竖向轴力‎设计值；fc：柱所采用混‎凝土的轴心‎抗压强度设‎计值；A：柱子截面面‎积）一般多层框‎架结构柱截‎面尺寸在4‎00mm左‎右。

4．梁定义：（1）截面宽度一‎般与墙等厚‎，取250m‎m；（2）截面高度与‎跨度有关，框架梁取跨‎度的1/8~1/12，次梁取跨度‎的1/12~1/15，悬挑梁取跨‎度的1/4~1/6。

5．楼板厚度：一般不大于‎楼板短边尺‎寸的1/30。

6．楼面荷载：（1）楼面恒载：一般4.0KN/M2左右15厚地砖‎面层＋25厚1:3水泥砂浆‎结合层＋110厚现‎浇板＋15厚板底‎粉刷：0.04X20‎+25X0.11+0.015X1‎7=3.9KN/M2（2）楼面活载：根据国标《建筑结构荷‎载规范》取值，例如：住宅、宿舍：2.0KN/M2办公楼、教室：2.0KN/M2走廊、楼梯（住宅、宿舍）：2.0KN/M2 走廊、楼梯（办公楼、教室）：2.5KN/M2阳台（一般情况）：2.5KN/M2（3）屋面恒载：一般6.0KN/M2左右（4）屋面活载：根据国标《建筑结构荷‎载规范》取值，例如：不上人屋面‎：0.5KN/M2上人屋面：2.0KN/M27．梁间荷载：240厚多‎孔砖外墙： 4.8X(3.6-0.5)≈15.0KN/M240厚多‎孔砖外墙：（开窗） 4.8X(3.6-0.5)X0.8≈12.0KN/M240厚加‎气混凝土砌‎块内墙： 2.5X(3.6-0.5)≈8.0KN/M120厚多‎孔砖内墙： 2.5X(3.6-0.5)≈8.0KN/M栏杆： 5.0KN/M屋顶120‎厚砼栏板：(1.4M) 5.0KN/M8．常见问题：当出现超筋‎，在PMCA‎D软件的第‎一步“PM交互式‎数据输入”中修改梁柱‎截面尺寸后‎，退出在“是否生成接‎后面菜单的‎数据”时，必须选择“Y”；然后操作运‎行第二步“输入次梁楼‎板”和第三步“输入荷载信‎息”；再操作运行‎S A T-8中的第一‎步～第四步；最后在第五‎步“分析结果图‎形与文本显‎示”中的第二项‎“配筋简图”中检查是否‎还有超筋信‎息。

（底框-）砖混结构设计总结一、分析建筑条件，准备初步工作：1. 底框部分：（1）根据建筑条件图布置框架柱轴网，由抗震概念设计，尽量不要出现单根柱而不能形成一榀框架的情况，柱距一般为6米；（2）柱截面初步设计；单层商铺部分的框架柱截面设为350X350，底框部分的框架柱设为400X400；（3）根据柱轴网确定剪力墙的分布（长度和距离）；（4）剪力墙一般分布在楼梯间处，与电信专业协调，预留电表箱位置；（5）剪力墙往往矮而长，变形能力差，多为剪切破坏，宜开竖缝保证高宽比大于1.5；（6）根据底层店面部分的墙厚确定框架梁、柱偏心；（7）根据框架柱的设置和柱距，确定框架梁的高度和宽度（一般上面有出承重墙的框架梁宽度不小于350，其它墙梁宽度不小于300，高度不小于净跨的1/5）；（框架结构梁截面尺寸控制办法：计算时用TAT，看计算结果配筋图内的配筋率图；要求全截面配筋率1.5-1.7之间）（8）其框架和抗震墙的抗震等级，6、7度可分别按三、二级采用；2. 砖混部分：（1）根据纵横墙的布置及可能会有的屋面构架，确定构造柱的位置和种类，（最外围的构造柱直接升到女儿墙，门窗洞口处的构造柱尺寸最好与门洞处的短墙吻合）（2）根据户型布置设置梁，包括其宽度和高度（其位置应把楼板分成规则的矩形，在阳台较大窗洞处或门窗连续设置处应设置过梁，且其高度加上门窗的高度应等于楼层高度）；（3）根据户型布置确定板厚，一般取短向跨度的1/35，但是最好不要小于100，客厅不小于120，否则影响使用；阳台、厨卫一般为90，屋面板厚120，楼梯梯板厚度为板跨的1/28，且平台梁高度与其下的窗高之和要等于建筑标高；（4）根据墙体外立面的腰线做法，确定外围圈梁的高度和做法；（5）根据总体要求，设置不同的结构标准层与荷载标准层；（6）阳台处的挑梁高度为挑出长度的1/3-1/6；二、输入计算模型，进行程序计算：1. 底框部分：（1）SAT-8计算底框时不能考虑风荷载。

利用PKPM进行多层框架结构设计的主要步骤(3)十三、执行PMCAD主菜单5，画结构平面图首先确定要画的楼层号1、选择“1修改楼板配筋参数”，对各项参数进行确认和修改。

支座受力钢筋最小直径：8板分布钢筋的最大间距：250双向板计算方法：弹性算法边缘梁支座算法：梁截面刚度相对楼板较大时“按固端计算”，否则“按简支计算”有错层楼板算法：错层较大时“按简支计算”，错层较小时“按固端计算”是否根据裂缝宽度自动选筋：选择“打勾”，允许裂缝宽度取默认0.3mm使用矩形连续板跨中弯矩算法：选择“打勾”钢筋级别：全部选用一级钢钢筋放大系数：取默认值钢筋强度设计值：取默认值钢筋级配表：根据工程情况增（删）级配表，给出合适的钢筋级配。

2、选择“2修改边界条件”，先显示边界条件，再按照工程实际情况，对楼板边界条件逐个进行调整。

主要是不符合在楼板配筋参数中定义的边缘梁支座算法的地方，要在此修改边界条件。

3、执行“4 画平面图参数修改”，确定合适的图纸号、比例尺。

“板钢筋要编号”：此项控制楼板钢筋标注方式。

选择“打勾”，相同的钢筋编同一个号，只在其中的一根上标注钢筋级配及尺寸；选择“不打勾”，图上的每根钢筋均要标注钢筋的级配及尺寸。

本工程要求不画钢筋表，板钢筋均不编号，钢筋不用简化标注，柱“涂黑”，梁线选择“虚线”。

4、执行“0 继续”，查看楼板计算结果图形。

1）执行“2 现浇板计算配筋图”，生成板计算配筋图BAS*.T。

2）执行“6 现浇板裂缝宽度图”，查看有否裂缝宽度超限。

满足，则进行下一步绘施工图；否则，应选择“返回PM主菜单”修改板厚，按上述步骤重新计算。

5、执行“0 进入绘图”，绘制楼板施工图PM*.T。

1）执行“画板钢筋”，选择“自动布筋”。

此时可有2种选择：“按楼板归并结果配筋”，则只在样板间内布筋，其余与之编号一样的房间均采用相同配筋；若不归并，则每个房间的配筋均按实际配筋在图上表达。

选择“通长配筋”->“板底配筋”，对相邻几个配筋相同的连续房间实现板底贯通配筋，即钢筋不在中间支座断开并锚固。

利用PKPM进行多层框架结构设计的主要步骤一、执行PMCAD主菜单1，输入结构的整体模型（一）根据建筑平、立、剖面图输入轴线1、结构标准层“轴线输入”1）结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸2）根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁3）只有楼层板、梁、柱等构件布置完全一样（位置、截面、材料），并且层高相同时，才能归并为一个结构标准层2、“网格生成”——轴线命名（二）估算（主、次）梁、板、柱等构件截面尺寸，并进行“构件定义”1、梁1）抗震规范第6.3.6条规定：b≥2002）主梁：h = (1/8～1/12) l ，b＝(1/3～1/2)h3）次梁：h = (1/12～1/16) l ，b＝(1/3～1/2)h2、框架柱：1）抗震规范第6.3.1条规定：矩形柱bc、hc≥300，圆形柱d ≥3502）控制柱的轴压比——柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0 ——柱轴力放大系数，考虑柱受弯曲影响，＝1.2～1.4——楼面竖向荷载单位面积的折算值，＝13～15kN/m2——柱计算截面以上的楼层数——柱的负荷面积3、板楼板厚：h = l /40 ～ l /45 (单向板) 且h≥60mmh = l /50 ～ l /45 (双向板) 且h≥80mm（三）选择各标准层进行梁、柱构件布置，“楼层定义”1、构件布置，柱只能布置在节点上，主梁只能布置在轴线上。

2、偏心，主要考虑外轮廓平齐。

3、本层修改，删除不需要的梁、柱等。

4、本层信息，给出本标准层板厚、材料等级、层高。

5、截面显示，查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。

6、换标准层，进行下一标准层的构件布置，尽量用复制网格，以保证上下层节点对齐。

（四）定义各层楼、屋面恒、活荷载，“荷载定义”1、荷载标准层，是指上下相邻且荷载布置完全相同的层。

2、此处定义的荷载是指楼、屋面统一的恒、活荷载，个别房间荷载不同的留在PM主菜单3局部修改（五）根据建筑方案，将各结构标准层和荷载标准层进行组装，形成结构整体模型，“楼层组装”1、楼层的组装就遵循自下而上的原则。

砖混底框的设计（一）“按经验考虑墙梁上部作用的荷载折减”⑴由于墙梁的反拱作用，使得一部分荷载直接传给了竖向构件，从而使墙梁的荷载降低。

⑵若选择此项，则程序对所有的托墙梁均折减，而不判断该梁是否为墙梁。

（二）“按规范墙梁方法确定托梁上部荷载”⑴若选择此项，则则程序自动判断托墙梁是否为墙梁，若是墙梁则自动按照规范要求计算梁上的荷载，若不是墙梁则按均布荷载方式加到梁上。

⑵若同时选择“按经验考虑墙梁上部作用的荷载折减”和“按规范墙梁方法确定托梁上部荷载”两项，则程序对于墙梁则执行“按规范墙梁方法确定托梁上部荷载”，对于非墙梁则执行“按经验考虑墙梁上部作用的荷载折减”。

（三）“底框结构剪力墙侧移刚度是否应该考虑边框柱的作用”若选择此项，则程序在计算侧移刚度比时，与边框柱相连的剪力墙将作为组合截面考虑。

否则程序分别计算墙、柱侧移刚度。

一般而言，对混凝土抗震墙可选择考虑边框柱的作用，对砖抗震墙可选择不考虑边框柱的作用。

（四）混凝土墙与砖墙弹性模量比的输入⑴适用范围：混凝土墙与砖墙弹性模量比只有在该结构在某一层既输入了混凝土墙，又输入了砖墙时才起作用。

⑵物理意义：混凝土墙与砖墙的弹性模量比。

⑶参数大小：该值缺省时为3,大小在3〜6之间。

⑷如何填写：一般而言，混凝土墙的弹性模量是砖墙的10倍以上。

如果是同等墙厚，则混凝土墙的刚度就是砖墙的10倍以上。

但实际上,在结构设计时,一方面混凝土墙的厚度小于砖墙, 从而使混凝土墙的刚度有所降低；另一方面, 在实际地震力作用下混凝土墙所受的地震力是否就是砖墙的10倍以上还是未知数,因此我们不能将该值填得过高。

（五）砖混底框结构风荷载的计算⑴TAT软件可以直接计算风荷载。

⑵SATW敢件不可以直接计算风荷载，需要设计人员在特殊风荷载定义中人为输入。

（六）砖混底框不计算地震力时该如何设计？⑴目前的PMCA软件不能计算非抗震的砖混底框结构。

⑵处理方法：①设计人员可以按6度设防计算,砖混抗震验算结果可以不看。

一、砌体结构建模与荷载输入第1步：“轴线输入”这些轴线可以是与墙、梁等长的线段也可以是一整条建筑轴线。

可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。

(需要仔细查看建筑图中的各层平面图，对于复杂结构可以通过对建筑平面图的转换生成轴网，然后再导入PKPM) 第2步：“网格生成”凡是轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。

这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核和测试。

网格确定后即可以给轴线命名。

第3步：“楼层定义”1、构件定义及布置定义全楼所用到的全部柱（包括构造柱）、梁、墙、墙上洞口（查看建筑总说明中的门窗表），然后布置（查看建筑平面图）。

（1）构造柱布置，构造柱的设置位置应符合相应抗震规范（纵横墙交接部位，较大洞口（≥2.1m）的两侧要加构造柱）；（2）墙体布置，墙体布置完毕后，荷载不必再输入，系统自动计算墙体荷载（但由于隔墙下有梁，所以梁上要输线荷载）；（3）门窗洞口布置，注意洞口大小尺寸（厨卫门宽800mm、卧室900、大门1000，门高；窗户一般高1.8、，宽1.5米，满足窗地比即可。

洞口设置时至左右节点距离应加以设置。

避免洞口超过墙）（4）注意第一层的层高为建筑层高+室内外高差+1000mm。

所以第一层的墙体和柱的底部标高不是0，门窗洞口的底部标高也要看建筑立面图。

（5）第一层构件布置要仔细查看第二层建筑平面图，隔墙下要布置梁，如卫生间。

（6）注意柱的布置需要节点作为定位参考，梁的布置需要轴线作为布置定位参考。

故须先布置好节点和轴网。

2、楼板生成由于现在多用现浇板，故可以先直接点“生成楼板”然后再根据建筑总说明中的要求及规范要求对楼板板厚及楼板错层进行修改。

对于楼梯和电梯的地方要布置板洞或全房间开洞，对于悬挑板的阳台和雨棚要布置悬挑板。

注意：一般楼梯和电梯的地方并不全房间开洞，而是把楼板厚度定义为0，然后加恒荷载为7.0，活荷载为3.5。
