建筑工程测量实际应用

Auto CAD 在工程测量中的实际应用

摘要：本文根据作者在工作中的体会，总结了Auto CAD在工程测量中的实际应用。对工作中的实例作了简略的阐述，并提出了一些自己的看法。

关键词：AutoCAD前方测角交会 坐标系红线

引言

在工程测量中，内业资料计算占有很重要的比重。AutoCAD是一种计算机辅助设计，它的功能很强大，几乎应用于所有跟绘图有关的行业，尤其在追求高精确尺寸的设计上具有无可比拟的优越性。在工程测量中也得到了广泛应用，熟练掌握了它的使用方法和技巧，就能够提高工程技术人员的工作效率。并且AutoCAD的特性为测量内业计算提供了一种全新直观说明的图形计算方法。以下将详细介绍它在工程的应用。

一．作为辅助工具，进行计算坐标的复核。

在测量内业计算中，要计算得出很多的放样坐标，每一个坐标都需要经过至少两个人才采用两种方法以上进行相互复核计算，目的就是为了保证每一个坐标的正确性，其中AutoCAD也可以作为一种检验方法参与其中。一般我们会将计算坐标用Excel制成计算成果表，假设P点的X坐标为：A1，Y坐标为：B1，那么在C1输入命令：=A1&“”&B1。将C1数据复制，然后再AutoCAD中点击点输入命令，在输入栏点粘贴，那么将在AutoCAD视图中显示一个两位坐标的点（AutoCAD坐标系中纵向为X轴，横向为Y轴）。以此方法可以一次性复制所有点位坐标然后一次性复制到AutoCAD中，那么将在AutoCAD视图中得到一幅完整的施工放样点位图。这样能很直观的发现图形是否正确，如果缺点或者点的位置和实际相差太远，那么可以说明原始计算点有问题。同时也可以把导入的点位图和设计院提供的坐标图进行重合比对，进行复核。因此AutoCAD提供了一种很直观的检验方法，具有一定的实用价值。

绘制地形图和建筑物红线侧放

如图1所示：A为以建筑物，P为理论施工红线，O点为仪器测站点，P1和P2为红线与建筑物的交点。要确定A建筑物的位置，在实际测量中，我们只能测量到1,2和4点的坐标，无法确定3点的坐标。这个时候我们就需要借用AutoCAD，在图中进行绘制而得到完整的建筑物图形。先将测量得到的3个点坐标导入AutoCAD，用直线一次连接3个点。一般建筑物都成方形结构，所以采用平行移动和相交的原则将第3点交会出来，建筑物A就能在AutoCAD图中准确完整表现出来。当要确定红线在建筑物的位置时，此刻无需再到现场进行测量放样（当建筑物密集，且视线又不好时，现场放样及其困难，而且效率低下），我们只需将理论的红线坐标导入画有建筑物的AutoCAD图中，必将形成相应的交点，如图中的P1和P2，此时，我们只要在图中量取对应的距离S1和S2，然后到现场用皮尺以1点和2点做为起点，依次量取对应的长度就能确定该建筑物

工程测量在建筑工程建设中的应用论文

• 相关推荐

工程测量在建筑工程建设中的应用论文（通用11篇）

从小学、初中、高中到大学乃至工作，大家最不陌生的就是论文了吧，论文是我们对某个问题进行深入研究的文章。还是对论文一筹莫展吗？以下是小编为大家整理的工程测量在建筑工程建设中的应用论文，欢迎阅读，希望大家能够喜欢。

工程测量在建筑工程建设中的应用论文 篇1

[摘 要]工程测量在城乡规划、工业与民用建筑、地下施工、给排水施工等方面起着非常大的作用，正确严谨科学的工程测量能保证各工程建设阶段顺利进行如期完工，也是工程建设质量保证的前提。

[关键词]工程建设;工程测量

结合本人工作实际，本文中的工程测量学特指与工程建设有关的工程测量学，也即是指各类城建工程的前期勘测规划阶段、建设实施阶段以及工程建设管理阶段所应用的多种测量知识理论、方法技术的集合。工程测量不但伴随工程建设各个阶段的始终，即使在城建工程竣工交付使用后的运营过程中依然离不开工程测量。工程测量服务于城建工程的各个阶段，为实现城市规划的合理性、高质量提供了充分保证。

1、工程测量学内容划分

工程测量学的内容随着工程建设阶段的不同而不同：前期勘探设计阶段的水文、地质、地层测量等;实施建设阶段的施工控制网的建立、施工质量的监督以及设备的现场安装测量等;营运管理阶段的工程信息系统的建立、变形监测等。从工程测量服务的对象来划分，工程测量学的内容更加广泛，几乎涵盖了国民经济的各个方面，例如城市建设中的市政公程测量、交通运输中的铁路公路桥梁隧道等的测量、矿产资源开采中的矿山测量等。

2、建筑工程中工程测量的基本任务

随着科学技术的日益发展，测绘科学在国民经济建设中的作用也将日益增大。测绘工作是建设的尖头兵，在每一项工程的勘测、设计、施工、竣工、保养维修等阶段都离不开测绘工作，而且都要测绘工作走在前面。建筑领域同样离不开测绘工作，从建筑工程的特点来看建筑工程测量内容包括两个方面：测定和测设;建筑工程测量任务包括：测绘大比例地形图，建筑物(构) 的施工放样，建筑物 (构) 的竣工测量，建筑物 (构) 的变形、沉降观测。

聊城大学专科毕业论文

1

建筑工程测量技术

目录

1.1 工程测量地位和研究用

1.1.1 工程测量定义……………………………………………………….1

1.1.2 工程测量的地位……………………………………………………2

1.1.3 研究应用领域……………………………………………………….3

1.2 工程测量的仪器

1.2.1 经纬仪…………………………………………………………………….

1.2.2 水准仪

1.2.3 平板仪

1.2.4电磁波测距仪

1.2.5 电子测速仪

1.2.6 陀螺经纬仪

1.2.7 激光测量仪

1.2.8 液体静力水准仪

1.2.9 摄像经纬仪

1.2.10 立体坐标量测仪

1.2.11 立体测图仪

聊城大学专科毕业论文

2

1.1工程测量地位和研究领域应用

1.1.1 工程测量的定义

当代人对工程测量学的定义是：工程测量技术指在工程建设的勘测设计、施工和管理阶段中运用的各种测量理论、方法和技术的总称。

传统工程测量技术的服务领域包括建筑、水利、交通、矿山等部门，其基本内容有测图和放样两部分。现代工程测量己经远远突破了仅仅为工程建设服务的概念，它不仅涉及工程的静态、动态几何与物理量测定，而且包括对测量结果的分析，甚至对物体发展变化的趋势预报。苏黎世高等工业大学马西斯教授指出：“一切不属于地球测量，不属于国家地图集的陆地测量，和不属于法定测量的应用测量都属于工程测量”。我国近代以来工程测量可追溯至 1932年，同济大学工学院高等测量系正式成立，成为当时国立大学中惟一的测量系，并成为我国民用测绘高等教育事业的发祥地。随着传统测绘技术向数字化测绘技术转化，我国工程测量的发展可以概括为“四化”和“十六字”，所谓“四化”是：工程测量内外业作业的一体化，数据获取及其处理的自动化，测量过程控制和系统行为的智能化，测量成果和产品的数字化。“十六字”是：连续、动态、遥测、实时、精确、可靠、快速、简便。

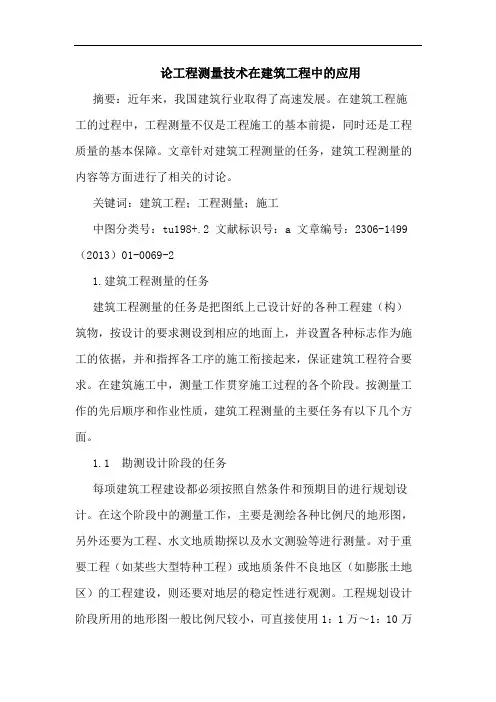

论工程测量技术在建筑工程中的应用

摘要：近年来，我国建筑行业取得了高速发展。在建筑工程施工的过程中，工程测量不仅是工程施工的基本前提，同时还是工程质量的基本保障。文章针对建筑工程测量的任务，建筑工程测量的内容等方面进行了相关的讨论。

关键词：建筑工程；工程测量；施工

中图分类号：tu198+.2 文献标识号：a 文章编号：2306-1499（2013）01-0069-2

1.建筑工程测量的任务

建筑工程测量的任务是把图纸上已设计好的各种工程建（构）筑物，按设计的要求测设到相应的地面上，并设置各种标志作为施工的依据，并和指挥各工序的施工衔接起来，保证建筑工程符合要求。在建筑施工中，测量工作贯穿施工过程的各个阶段。按测量工作的先后顺序和作业性质，建筑工程测量的主要任务有以下几个方面。

1.1 勘测设计阶段的任务

每项建筑工程建设都必须按照自然条件和预期目的进行规划设计。在这个阶段中的测量工作，主要是测绘各种比例尺的地形图，另外还要为工程、水文地质勘探以及水文测验等进行测量。对于重要工程（如某些大型特种工程）或地质条件不良地区（如膨胀土地区）的工程建设，则还要对地层的稳定性进行观测。工程规划设计阶段所用的地形图一般比例尺较小，可直接使用1：1万～1：10万

的国家地形图系列。对于一些大型工程，往往需要专门测绘区域性或带状性地形图，一般采用航空摄影测量方法测图。而对于1：1000～1：5000比例尺的局部地形图或带状地形图，大多采用地面测量方法成图。工程测量中的地形测绘还包括水下（含江、河、库、湖、海等）地形测绘和各种纵横断面图测绘。

1.2 施工建设阶段的任务

建筑工程的设计经过论证、审查和批准之后，即进入施工阶段。这时，首先要根据工地的地形、地质情况，工程性质及施工组织计划等，建立施工测量控制网；然后，再按照施工的要求，采用不同的方法，将图纸上所设计的抽象几何实体在现场标定出来，使之成为具体几何实体，这就是常说的施工放样。施工放样的工作量很大，是施工建设阶段最主要的测量工作。施工期间还要进行施工质量控制，对于施工测量来说，主要是几何尺寸的控制，例如高耸建筑物的竖直度、曲线、曲面型建筑的形态、隧道工程的断面等。
