第 九 章 压 杆 稳 定之阳早格格创做
一、采用题
1、一理念匀称直杆受轴背压力P=PQ时处于直线仄稳状态.正在其受到一微弱横背搞扰力后爆收微弱蜿蜒变形，若此时排除搞扰力，则压杆
A、蜿蜒变形消得，回复直线形状； B、蜿蜒变形缩小，不克不迭回复直线形状；
C、微直状态稳定；D、蜿蜒变形继启删大.
2、一细少压杆当轴背力P=PQ时爆收得稳而处于微直仄稳状态，此时若排除压力P，则压杆的微直变形
A、实足消得 B、有所慢战 C、脆持稳定 D、继启删大
3、压杆属于细少杆，中少杆仍旧短细杆，是根据压杆的
A、少度 B、横截里尺寸 C、临界应力 D、柔度
4、压杆的柔度集结天反映了压杆的< A ）对付临界应力的效率.
A、少度，拘束条件，截里尺寸战形状；
B、资料，少度战拘束条件；
C、资料，拘束条件，截里尺寸战形状；
D、资料，少度，截里尺寸战形状；
5、图示四根压杆的资料与横截里均相共， 试推断哪一根最简单得稳.问案：<
a ）
6、二端铰支的圆截里压杆，少1m，直径50mm.其柔度为 ( C >
A.60；B.； C.80； D.50
7、正在横截里积等其余条件均相共的条件下，压杆采与图
8、细少压杆的
A、弹性模量E越大或者柔度λ越小； B、弹性模量E越大或者柔度λ越大；
C、弹性模量E越小或者柔度λ越大；D、弹性模量E越小或者柔度λ越小；
9、欧推公式适用的条件是，压杆的柔度
C、λ≥PE D、λ≥sE
10、正在资料相共的条件下，随着柔度的删大
A、细少杆的临界应力是减小的，中少杆不是；
B、中少杆的临界应力是减小的，细少杆不是；
C、细少杆战中少杆的临界应力均是减小的；
D、细少杆战中少杆的临界应力均不是减小的；
11、二根资料战柔度皆相共的压杆
A. 临界应力一定相等，临界压力纷歧定相等；
B. 临界应力纷歧定相等，临界压力一定相等；
材料力学压杆稳定概念欧拉公式计算临界力
材料力学是研究物体受力及变形行为的一门学科。压杆稳定是材料力学中重要的概念之一、当一个杆件受到作用力时，如果杆件不发生任何形状上的变化，我们称之为杆件处于稳定状态。然而，当作用力超过一定临界值时，杆件就会发生失稳，产生形状上的变化。因此，欧拉公式就是用来计算杆件临界力的一种方式。
欧拉公式由瑞士数学家欧拉于18世纪中叶首次提出。它的基本假设是杆件是理想化的，即杆件是均匀、无缺陷、具有均匀截面的杆件。根据欧拉公式，杆件临界力可通过以下公式计算：
Pcr = (π^2 * E * I) / L^2
其中，Pcr表示临界力，E表示杨氏模量，I表示截面惯性矩，L表示杆件的有效长度。
从上述公式中可以看出，临界力与材料的弹性模量有关，即材料越硬，临界力越大；同时临界力与截面的形状也有关，即截面惯性矩越大，临界力越大；临界力还与杆件长度有关，即杆件越短，临界力越大。
例子：
假设有一根长为L的无缺陷的圆柱形杆件，其截面半径为r，杨氏模量为E。根据材料力学的知识，该圆柱形杆件的截面惯性矩可计算为I=(π*r^4)/4
Pcr = (π^2 * E * ((π * r^4) / 4) ) / L^2 通过上述公式，可以计算出该无缺陷的圆柱形杆件的临界力。这个临界力表示了该杆件能够承受的最大作用力。如果作用力超过了临界力，该杆件将发生失稳，产生形状上的变化。
总结起来，材料力学中的压杆稳定概念是指杆件在受力作用下不发生形状上的变化。欧拉公式是用来计算杆件临界力的一种常用公式，可以帮助工程师们确定杆件的最大承载能力。

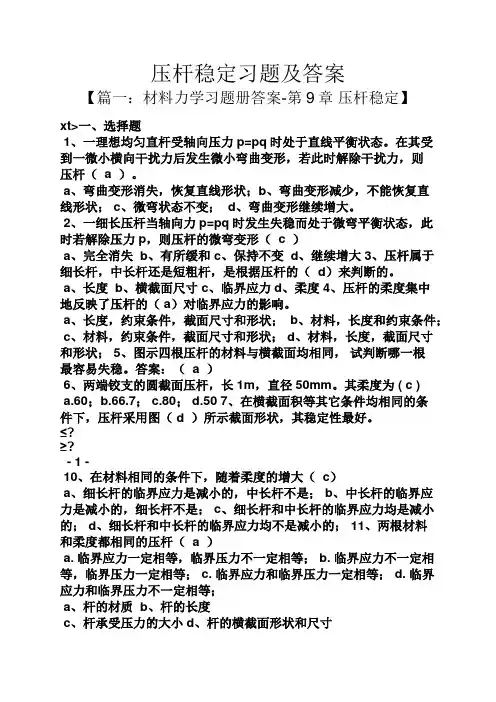

压杆稳定习题及答案
【篇一：材料力学习题册答案-第9章 压杆稳定】
xt>一、选择题
1、一理想均匀直杆受轴向压力p=pq时处于直线平衡状态。在其受到一微小横向干扰力后发生微小弯曲变形，若此时解除干扰力，则压杆（ a ）。
a、弯曲变形消失，恢复直线形状；b、弯曲变形减少，不能恢复直线形状； c、微弯状态不变； d、弯曲变形继续增大。
2、一细长压杆当轴向力p=pq时发生失稳而处于微弯平衡状态，此时若解除压力p，则压杆的微弯变形（ c ）
a、完全消失 b、有所缓和 c、保持不变 d、继续增大 3、压杆属于细长杆，中长杆还是短粗杆，是根据压杆的（ d）来判断的。
a、长度 b、横截面尺寸 c、临界应力d、柔度 4、压杆的柔度集中地反映了压杆的（ a）对临界应力的影响。
a、长度，约束条件，截面尺寸和形状； b、材料，长度和约束条件；
c、材料，约束条件，截面尺寸和形状； d、材料，长度，截面尺寸和形状； 5、图示四根压杆的材料与横截面均相同， 试判断哪一根最容易失稳。答案：（ a ）
6、两端铰支的圆截面压杆，长1m，直径50mm。其柔度为 ( c )
a.60；b.66.7； c.80； d.50 7、在横截面积等其它条件均相同的条件下，压杆采用图（ d ）所示截面形状，其稳定性最好。
≤?
≥?
- 1 -
10、在材料相同的条件下，随着柔度的增大（ c）
a、细长杆的临界应力是减小的，中长杆不是； b、中长杆的临界应力是减小的，细长杆不是； c、细长杆和中长杆的临界应力均是减小的； d、细长杆和中长杆的临界应力均不是减小的； 11、两根材料和柔度都相同的压杆（ a ）
a. 临界应力一定相等，临界压力不一定相等； b. 临界应力不一定相等，临界压力一定相等； c. 临界应力和临界压力一定相等； d. 临界应力和临界压力不一定相等；
材料力学压杆稳定概念欧拉公式计算临界力演示文稿
一、引言
大家好，今天我将为大家介绍材料力学中的压杆稳定概念以及欧拉公式的计算方法。压杆稳定是材料力学中重要的概念，对于设计结构的稳定性和安全性具有重要意义。欧拉公式是计算压杆临界力的关键公式，我们将通过演示来说明其应用方法。
二、压杆稳定概念
在材料力学中，压杆指的是在受压载荷作用下会出现屈曲失稳现象的结构元件。在受压载荷下，压杆往往会发生弯曲、屈服、断裂等失稳形态，这些失稳形态都会导致结构的破坏和力学性能的下降。因此，压杆的稳定性是设计和分析结构的重要考虑因素之一
压杆稳定主要受以下因素影响：
1.压杆的几何形状，包括长度、截面形状等；
2.压杆的材料力学性质，如弹性模量、屈服强度等；
3.压杆的边界条件，如固定端、自由端等。
三、欧拉公式的推导
欧拉公式是计算压杆临界力的经典公式，其推导基于材料力学中的弹性稳定理论。其表达式为：
Pcr = (π²EI)/(Kl/r)²
其中，Pcr为压杆的临界力； E为材料的弹性模量；
I为截面的惯性矩；
K为端部系数（取决于边界条件）；
l为压杆的长度；
r为截面的半径或半宽。
四、欧拉公式的应用
1.计算压杆的临界力
将具体的压杆参数代入欧拉公式，即可计算出压杆的临界力。临界力是指当压杆受到该力时，会发生屈曲失稳现象。因此，设计和使用压杆时，其受力不应超过临界力以保证结构的稳定性和安全性。
2.优化设计结构
欧拉公式的计算结果可以用于优化设计结构。通过改变压杆的长度、截面形状或材料，可以得到不同的临界力。在满足结构强度和刚度的前提下，可以选择较大的临界力，以提高结构的稳定性和安全性。
五、演示
为了更好地理解欧拉公式的应用，接下来我将进行一次实际的演示。
1.实验准备
准备一个压杆样品，测量其长度和截面尺寸，并记录下材料的弹性模量。
2.欧拉公式计算 根据测量得到的压杆参数，代入欧拉公式，计算临界力。
