工程指导书

第 1 页 共 12 页

文件名 土方工程作业指导书 页 次

文件编号 版本/修订号 C/0

一、排水与降水

（一）、施工准备

1、挖土方前，应根据工程地质资料反映的土质和地下水位情况制定排水或降水方案，并根据方案配置施工机具。

2、基坑（槽）排出的地下水应经过沉淀处理符合环保要求后方能排入市政下水道或河沟。

（二）、操作工艺

1、大型土方施工，应在基坑顶四周设置临时排水沟或截水沟，其截面宜为300~400mm（宽）×400mm(深)，纵向坡度宜为0.5%。临时排水沟或截水沟的设置应尽量与永久性排水设施相结合。

2、在地下水位较低和土质较好的情况下，基坑底四周设置排水沟、集水井，采用明沟排水的方法，必要时可在中间加设小支沟与边沟连通。排水沟的截面宜为300~400mm（宽）×400mm(深)，纵向坡度宜为0.5%。集水井的截面宜为600mm（长）×600mm（宽）×1000mm（深），＠20~30m设一个。基坑底地下水由排水沟流入集水井，然后用高扬程潜水泵排走。

3、当地下水较大而土质属细砂、粉砂土时，基坑挖土容易产生流砂现象，需用围蔽截水和人工降低地下水位等方法。

4、围蔽截水的施工方法可以选择钢板桩、钢筋混凝土排桩、地下连续墙、定喷桩幕墙、旋喷桩、深层搅拌桩等，其可根据施工地形、水文地质资料和施工方法等确定，并在施工组织设计中确定。

第 2 页 共 12 页

文件名 土方工程作业指导书 页 次

文件编号 版本/修订号 C/0

5、采用人工降低地下水位的方法， 应根据挖土的深度和规模，选择钻孔集水井降水或轻型井点降水，其井点的布置数量和形式，要根据含水层渗透系数和涌水量计算确定，并相应配套抽水设备。

（三）、施工注意事项

1、抽水设备的电器部分必须做好防止漏电的保护措施，严格执行接地、接零和使用漏电开关三项要求。施工现场电线应架空拉设，用三相五线制。

2、在土方开挖后，应保持降低地下水位在基坑底500mm以下，防止地下水扰动基底土。

砌体工程作业指导书

三福高速公路SA8合同段路基附属及防护工程数量较大，主要有重力式挡土墙、加筋挡土墙、人字形衬砌拱、浆砌排（截）水沟等工程，均为陡坡上的高边坡防护，施工难度极大，为了保证工程质量，确保我部管段内全线全优，按照三福明总监【2001】152号文件精神要求，对于我部管段内砌体工程特编制作业指导书如下，希各分公司严格执行：

一、 原材料

1、片石：采用无风化、无水锈、无裂痕、且不易风化色泽均匀的硬质石料（50mm立方体饱水抗压强度不低于20MPa），中部厚度不得小于15cm，质量不小于30kg，在砌筑前将表面的污渍清洗干净。

对于粗料石厚度不应小于20cm，并不应小于长度的1/3，宽度不应小于厚度，长度不小于厚度的1.5倍，丁石长比相邻顺石宽度宽度至少大15cm。

2、预制块

管段内的预制块全部采用集中预制，镶边石采用竖向预制，预制块表面平整度不得大于3mm，对角线尺寸误差不得大于5mm。

预制块使用的碎石粒径不得超过16mm。

3、砂浆

砌筑砂浆采用普硅32.5R水泥，严禁采用42.5R水泥，水泥不得露天存放，应先进先用；砂为中粗砂，含泥量小于5%，细度模数不得小于2.3；砂浆拌和严禁采用人工拌和，必须采用机械拌和，并严格按照配合比计量配料，拌和时间不少于1.5min，砂浆应随伴随用，新拌砂浆在2～3小时内用完，不允许加水重塑；砂浆要经常测量其稠度，一般控制在50～70mm为宜，对不符合要求的，坚决重新拌和。

砂浆运至现场后，严禁直接放在地上，要放在铁盘或油毡上使用，并且严格按照监理工程师要求制做砂浆试件。

二、砌体预制块

1、预制块模型每预制一次，必须清洗一次，使用前涂刷合格的脱模剂，严禁使用废机油代替。

2、预制块预制时采用小石子砼，碎石或砾石最大粒径不得大于16mm，使用机械拌和，小型机械振捣，严格控制砼的和易性及坍落度，砼拌和好后应在45min内使用完毕，未用完的应予废弃。

1、电缆辅助设施安装

作业准备和条件

• 安装前必须准备好所需工具和辅材。

• 电缆支架安装前应子细对图纸进行审查、核对、看电

缆支架的规格、层数是否满足要求；电缆的走向是否合理，

是否有交叉现象。若有上述现象，则需提出设计修改。

• 电缆支架在安装前， 根据设计图纸及具体的实际情况，

编制出详细的《电缆支架安装程序》 ，绘制桥架安装二次设

计图，应明确规定每段电缆支架安装的先后顺序及具体走向

布置。

• 由专业技术人员对施工人员按照作业指导书进行交

底，重点讲述施工方法和每项工作必须达到的质量标准。

• 安装区域内土建施工完，照明安装好。

• 所有桥支架安装位置的埋件齐全，符合设计和安装需

要。

2、电缆支架安装

电缆支架制作：

• 根据设计图纸在加工平台上制作出电缆支架模子，其

焊接固定以固定坚固为原则，支架的组合利用已加工固定好

的模子进行。

• 利用模子进行支架组合时，要求支架的各部份与模子 的相应部份接触密切、各接触面间不允许有缝隙。

• 在焊接时， 为防止支架变形， 先对所有焊缝进行点焊，

待所有焊缝点焊完成后再进行满焊。电缆支架组合焊接完成

后，须对支架尺寸进行复查：要求支架各面平直无变形，横

撑间距误差小于 2mm。

• 当组合焊接后的支架无法满足上述要求时，须对支架

进行校正，使其满足上述要求。

• 加工好的支架均匀地刷红丹漆，油漆刷完后不能有纹

路和泪痕等现象，等油漆不粘手时，再刷一道银粉漆即可。

电缆支架安装：

• 电缆支架安装在水平沟道内时，先在沟道两端找出两

个支架的标高，然后用弦线和水平尺找出整段的标高，并做

上记号，要求综合考虑支架安装的标高符合设计要求。

• 先把事先加工好的角铁焊接在预埋件上，角铁一个面

垂直于地面，一个面平行于地面。将支架焊接在角铁上，注

意其安装的水平度及垂直度；

• 若电缆沟超过 25m 时，可以分段安装，但标高要统一

考虑。

• 在两个支架间拉一条弦线， 根据弦线距离沟壁的大小，

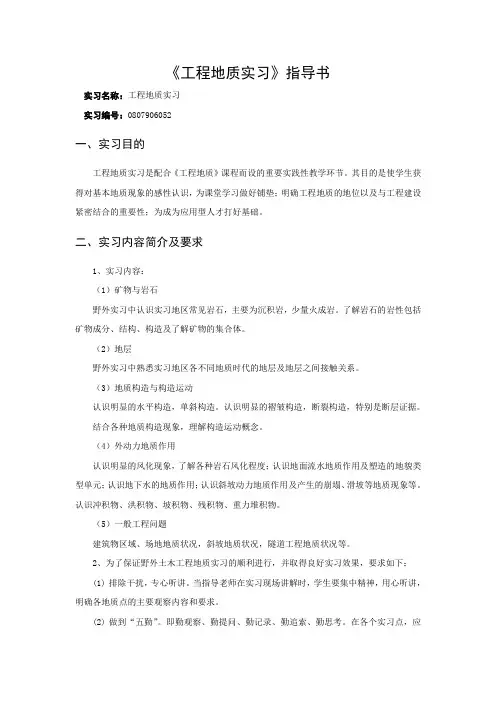

《工程地质实习》指导书

实习名称：工程地质实习

实习编号：0807906052

一、实习目的

工程地质实习是配合《工程地质》课程而设的重要实践性教学环节。其目的是使学生获得对基本地质现象的感性认识，为课堂学习做好铺垫；明确工程地质的地位以及与工程建设紧密结合的重要性；为成为应用型人才打好基础。

二、实习内容简介及要求

1、实习内容：

（1）矿物与岩石

野外实习中认识实习地区常见岩石，主要为沉积岩，少量火成岩。了解岩石的岩性包括矿物成分、结构、构造及了解矿物的集合体。

（2）地层

野外实习中熟悉实习地区各不同地质时代的地层及地层之间接触关系。

（3）地质构造与构造运动

认识明显的水平构造，单斜构造。认识明显的褶皱构造，断裂构造，特别是断层证据。

结合各种地质构造现象，理解构造运动概念。

（4）外动力地质作用

认识明显的风化现象，了解各种岩石风化程度；认识地面流水地质作用及塑造的地貌类型单元；认识地下水的地质作用；认识斜坡动力地质作用及产生的崩塌、滑坡等地质现象等。认识冲积物、洪积物、坡积物、残积物、重力堆积物。

（5）一般工程问题

建筑物区域、场地地质状况，斜坡地质状况，隧道工程地质状况等。

2、为了保证野外土木工程地质实习的顺利进行，并取得良好实习效果，要求如下：

(1) 排除干扰，专心听讲。当指导老师在实习现场讲解时，学生要集中精神，用心听讲，明确各地质点的主要观察内容和要求。

(2) 做到“五勤”。即勤观察、勤提问、勤记录、勤追索、勤思考。在各个实习点，应有重点地详细观察与描述，能把课本知识与现场实际联系起来，做好文字记录与地质描述，以科学的态度对待野外工作。

(3) 每天结束实习后，要及时整理野外纪录。野外纪录是学生编写实习报告的重要依据，其完整程度和充实与否，直接影响实习报告的编写和报告质量的高低，学生实习纪录可随时让教师抽查，该项也是本实习考核的一项内容。

(4) 实习结束时，每人应按时递交一份自编的实习报告（报告书编写要求见实习报告的要求），实习报告作为学生实习的业务总结，也是教师评定实习成绩的依据之一。
