工程作业指导书

第 1 页 共 12 页

文件名 土方工程作业指导书 页 次

文件编号 版本/修订号 C/0

一、排水与降水

（一）、施工准备

1、挖土方前，应根据工程地质资料反映的土质和地下水位情况制定排水或降水方案，并根据方案配置施工机具。

2、基坑（槽）排出的地下水应经过沉淀处理符合环保要求后方能排入市政下水道或河沟。

（二）、操作工艺

1、大型土方施工，应在基坑顶四周设置临时排水沟或截水沟，其截面宜为300~400mm（宽）×400mm(深)，纵向坡度宜为0.5%。临时排水沟或截水沟的设置应尽量与永久性排水设施相结合。

2、在地下水位较低和土质较好的情况下，基坑底四周设置排水沟、集水井，采用明沟排水的方法，必要时可在中间加设小支沟与边沟连通。排水沟的截面宜为300~400mm（宽）×400mm(深)，纵向坡度宜为0.5%。集水井的截面宜为600mm（长）×600mm（宽）×1000mm（深），＠20~30m设一个。基坑底地下水由排水沟流入集水井，然后用高扬程潜水泵排走。

3、当地下水较大而土质属细砂、粉砂土时，基坑挖土容易产生流砂现象，需用围蔽截水和人工降低地下水位等方法。

4、围蔽截水的施工方法可以选择钢板桩、钢筋混凝土排桩、地下连续墙、定喷桩幕墙、旋喷桩、深层搅拌桩等，其可根据施工地形、水文地质资料和施工方法等确定，并在施工组织设计中确定。

第 2 页 共 12 页

文件名 土方工程作业指导书 页 次

文件编号 版本/修订号 C/0

5、采用人工降低地下水位的方法， 应根据挖土的深度和规模，选择钻孔集水井降水或轻型井点降水，其井点的布置数量和形式，要根据含水层渗透系数和涌水量计算确定，并相应配套抽水设备。

（三）、施工注意事项

1、抽水设备的电器部分必须做好防止漏电的保护措施，严格执行接地、接零和使用漏电开关三项要求。施工现场电线应架空拉设，用三相五线制。

2、在土方开挖后，应保持降低地下水位在基坑底500mm以下，防止地下水扰动基底土。

工程作业指导书模板

一、项目概况

1.1 项目名称：

1.2 项目背景：

1.3 项目目标：

1.4 项目范围：

1.5 项目时间计划：

1.6 项目成本预算：

二、项目组织与管理

2.1 项目组织架构：

2.2 项目参与人员及责任分工：

2.3 项目沟通与协作机制：

2.4 项目风险管理：

三、项目任务与分解

3.1 项目任务分解：

3.2 各任务之间的依赖关系：

3.3 任务资源与工期估算： 四、作业执行规范

4.1 作业背景与目的：

4.2 作业顺序与关联性：

4.3 作业执行方式：

4.4 作业交付要求：

五、安全与环境保护要求

5.1 安全管理措施：

5.2 环境保护措施：

5.3 应急预案：

5.4 安全与环保检查与考核：

六、作业验收与评估

6.1 验收标准与程序：

6.2 成果评估与反馈：

七、项目进度控制

7.1 进度计划与调整：

7.2 进度控制与报告频率：

八、项目质量控制 8.1 质量目标与要求：

8.2 质量控制计划：

8.3 质量检查与验收标准：

九、问题解决与变更管理

9.1 问题解决流程：

9.2 变更管理流程：

十、项目总结与经验总结

10.1 项目总结：

10.2 经验总结与建议：

十一、附录

11.1 相关图表：

11.2 参考资料：

11.3 术语解释：

以上是一个工程作业指导书的模板，根据具体项目的需求和特点，可以进行适当的调整和修改。在实际应用中，可以将各个部分的内容填充具体细节，使指导书更具体、可行和实用。每个部分的标题可以根据实际需要进行修改，确保整篇指导书的逻辑性和条理性。 在编写指导书时，需要注重清晰度和准确性，要使用简洁明了的语言，避免使用过多的术语和专业名词，以便各个参与者能够理解和执行。同时，要强调安全、环保和质量等重要因素，确保项目的顺利进行和高质量的交付。

最后，建议在实际应用过程中，及时调整和更新指导书的内容，根据实际情况进行修订和完善，以确保指导书的有效性和实用性。

工程作业指导书

1. 引言

本文档旨在为工程作业提供详细的指导，帮助工程师们更好地完成各类工程任务。本指导书将详细介绍工程作业的准备工作、任务分解方法、进度控制、沟通与协作等方面的内容，以确保工程作业的高效、顺利完成。

2. 准备工作

在开始工程作业之前，必须做好以下准备工作：

2.1 确定工程目标

首先，明确工程的目标和范围。明确工程目标可以帮助工程师们更好地把握任务重点，并制定合理的工作计划。

2.2 分析项目需求

对项目需求进行分析，包括技术要求、时间限制、人力资源、物料和设备需求等。通过充分了解项目需求，工程师们可以更好地安排工作流程、预估资源投入，并提前解决潜在问题。

2.3 制定项目计划

根据对工程目标和项目需求的分析，制定详细的项目计划。项目计划应包括工作分解结构（WBS）、工作任务描述、任务优先级、任务完成时间等内容，以帮助工程师们对工作进行有效规划。

3. 任务分解方法

任务分解是工程作业管理的关键环节之一。良好的任务分解可以帮助工程师们更清晰地了解工作内容，并合理安排工作流程。以下是常用的任务分解方法： 3.1 工作分解结构（WBS）

工作分解结构（WBS）将工程作业拆解成一个个可管理的、可执行的工作包。通过逐级拆解，将工程作业划分成更小的任务，从而形成一颗完整的工作分解树。工作分解结构可以帮助工程师们对工作进行层次化管理。

3.2 时间轴分解

将整个工程作业按时间轴进行分解，明确每个时间段要完成的任务。时间轴分解可以帮助工程师们合理安排任务的顺序和工期，确保工程按时完成。

3.3 功能模块分解

根据工程的功能模块进行任务分解，将工程作业划分为各个模块的开发或实施任务。功能模块分解可以帮助工程师们更好地对工作进行组织和管理，同时便于追踪和检查工作进展。

4. 进度控制

为了保证工程作业按计划进行，需要进行有效的进度控制。以下是一些进度控制的方法：

4.1 里程碑管理

设定关键的里程碑节点，进行监控和控制。里程碑管理可以帮助工程师们及时发现工程作业中的偏差，及时调整计划。

中铁二十局集团有限公司南宁铁路枢纽II标指挥部 施工作业指导书

- 1 -

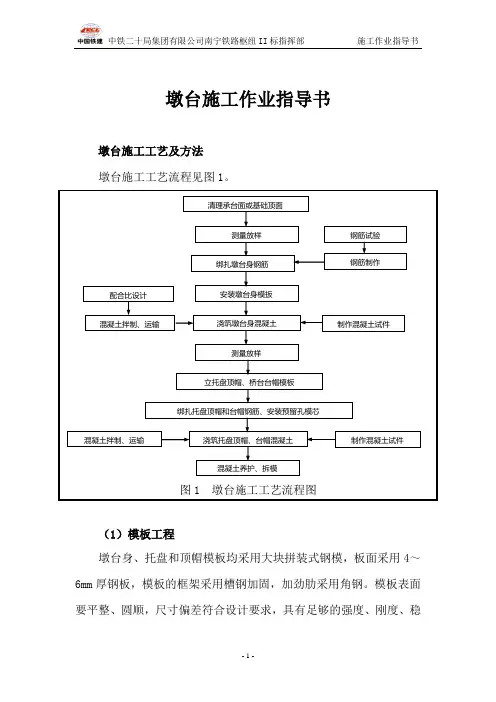

墩台施工作业指导书

墩台施工工艺及方法

墩台施工工艺流程见图1。

图1 墩台施工工艺流程图

（1）模板工程

墩台身、托盘和顶帽模板均采用大块拼装式钢模，板面采用4～6mm厚钢板，模板的框架采用槽钢加固，加劲肋采用角钢。模板表面要平整、圆顺，尺寸偏差符合设计要求，具有足够的强度、刚度、稳清理承台面或基础顶面

混凝土拌制、运输 测量放样

安装墩台身模扳 绑扎墩台身钢筋

浇筑墩台身混凝土

测量放样

立托盘顶帽、桥台台帽模板

绑扎托盘顶帽和台帽钢筋、安装预留孔模芯

浇筑托盘顶帽、台帽混凝土

混凝土养护、拆模 制作混凝土试件 混凝土拌制、运输 制作混凝土试件 配合比设计 钢筋制作

钢筋试验 中铁二十局集团有限公司南宁铁路枢纽II标指挥部 施工作业指导书

- 2 - 定性，拆装方便，接缝严密不漏浆。

模板安装完毕，检查轴线、高程符合要求后进行加固，保证模板在浇筑砼过程中受力后不变形、无移位。模板内干净无杂物，拼接缝平整严密、支架结构的立面、平面均要安装牢固，支架立柱在两个互相垂直的方向加以固定，支架支承部分必须安置在可靠的地基上。模板拼装前，涂刷优质长效脱模剂。

（2）钢筋工程

所用钢筋要附有出厂合格证，并经现场试验，各项指标符合设计及规范要求后方可使用。钢筋在现场集中加工，人工绑扎成形。钢筋骨架外侧绑扎耳筋或适量UPVC垫块，满足保护层的厚度要求，接头所在截面按规范要求错开布置。模板脱模剂不得污染钢筋。

（3）墩台身砼浇筑

浇筑前，对支架、模板、钢筋及预埋件进行检查，将模板内的杂物、积水和钢筋上的污垢清理干净；模板接缝填塞严密，脱模剂涂刷均匀。砼集中拌制，搅拌输送车运输，泵送入模。

砼分层浇筑，分层厚度不宜超过30cm，落差大于2m时采用串筒导引入模，串筒出口距砼表面在1m左右，插入式振动器振捣密实，振动器移动间距不超过其作用半径的1.5倍，与模板保持5～10cm的间距，插入下层5cm左右，不得碰撞模板、钢筋及预埋件。对每一振动部位，必须振捣到该部位砼密实为止。
