建筑物平面图设计的要点和常见问题解决方案

建筑物平面图是建筑设计中非常重要的一部分，它是设计师将建筑理念转化为实际施工的工具之一。合理的平面图设计不仅能够满足功能需求，还能提高建筑物的使用效率和舒适度。本文就建筑物平面图设计的要点和常见问题解决方案进行探讨。

一、功能布局与流线安排

功能布局是建筑物平面图设计的首要任务，它决定了建筑物内各个功能区域的位置和相互关系。在进行功能布局时，需要充分考虑建筑物的使用性、流线安排以及各个区域之间的联系。

首先，建筑物的不同功能区域应分类布局，以实现各个功能区域的独立性。例如住宅建筑的起居区、卧室区、厨房区和卫生间区，以及办公建筑的办公区、会议区和休闲区等。通过合理的分类布局，可以提高建筑物的使用效率和便利性。

其次，建筑物内部的流线安排也非常重要。流线是指人们在建筑物内的活动路径，如进出通道、楼梯、电梯和走廊等。合理的流线安排能够提高建筑物的功能性和效率，并减少不必要的空间浪费。例如，将公共通道和私人区域分离，可以在保证私密性的前提下提高使用效率。

二、空间规划和尺度关系

空间规划是指将建筑物内部的各个功能区域按照一定的尺度和比例进行布局。在进行空间规划时，需要充分考虑尺度关系、空间流通和室内环境。

首先，建筑物内部的各个功能区域应该有明确的尺度关系。例如，在住宅建筑中，卧室的尺度应该与起居区和卫生间相匹配，避免出现尺寸不协调的情况。此外，不同尺度的功能区域之间也需要保持合适的过渡，以确保建筑物整体的美观性和协调性。

其次，空间流通是指人们在建筑物内部进行活动时的路径和方式。合理的空间流通能够提高建筑物的使用效率和舒适度。例如，在办公建筑中，将办公区域和会议区域相连，并设置合适的走廊和过道，方便员工的日常工作和交流。

最后，室内环境也是建筑物平面图设计的考虑因素之一。室内环境包括采光、通风、温度和湿度等方面。在进行空间规划时，需要合理考虑这些因素，以提高建筑物的舒适度。例如，在住宅建筑中，卧室布局应该充分考虑采光和通风的需求，以保证居住者的生活质量。

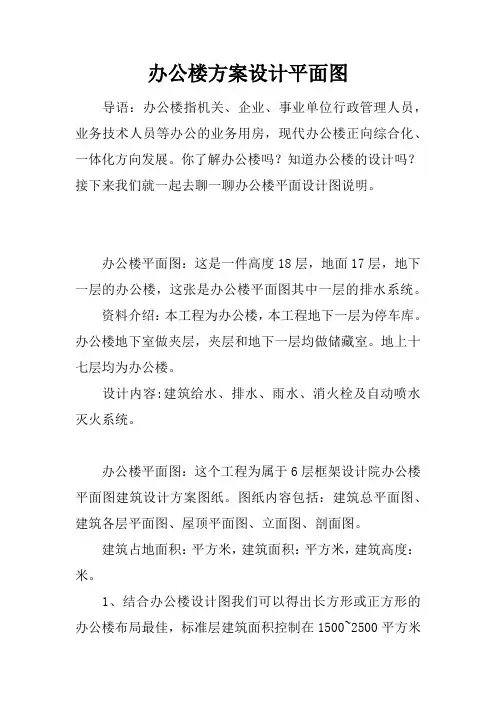

办公楼方案设计平面图

导语：办公楼指机关、企业、事业单位行政管理人员，业务技术人员等办公的业务用房，现代办公楼正向综合化、一体化方向发展。你了解办公楼吗？知道办公楼的设计吗？接下来我们就一起去聊一聊办公楼平面设计图说明。

办公楼平面图：这是一件高度18层，地面17层，地下一层的办公楼，这张是办公楼平面图其中一层的排水系统。

资料介绍：本工程为办公楼，本工程地下一层为停车库。办公楼地下室做夹层，夹层和地下一层均做储藏室。地上十七层均为办公楼。

设计内容:建筑给水、排水、雨水、消火栓及自动喷水灭火系统。

办公楼平面图：这个工程为属于6层框架设计院办公楼平面图建筑设计方案图纸。图纸内容包括：建筑总平面图、建筑各层平面图、屋顶平面图、立面图、剖面图。

建筑占地面积：平方米，建筑面积：平方米，建筑高度：米。

1、结合办公楼设计图我们可以得出长方形或正方形的办公楼布局最佳，标准层建筑面积控制在1500~2500平方米为好，太大会导致采光不足，太小则公摊偏大，房间径深不足。

2、办公楼平面图上有许多柱点，是建筑结构上承重的地方，柱与柱之间的距离称为柱距，主流甲级写字楼的柱距达到8米以上，柱子越少，说明它的设计及材料越好，更先进的全钢结构的写字楼则基本看不到柱头，能够成就最好的平面布局。

3、电梯井的布置，以居于建筑平面的中央为好，便于通达写字楼的各处，电梯的数量、速度及载客量，也决定了写字楼的品质。好的写字楼，每部电梯服务的面积大致为3000平米，载客质量1250公斤，约16~20人，速度达到米/秒。

4、卫生间布局设计时，应留意男卫及女卫蹲便器及小便器的个数，一般说来，女卫生间的蹲便器应达到6个为佳，男卫生间蹲便器应达到4个，小便器应为3个，最写字楼房间的朝向，东向和南向仍然是较为理想的选择。

5、办公楼室内装修平面时还应注意每个布局部位的选材，不同的材质会有不同的效果。例如顶面设计，选材用石膏板的话，表面需用涂料，优点是整体感觉好，造价低，缺点是易开裂，不防水。金属扣板：成品安装即可，耐腐蚀，一般适用于厨房卫生间。办公楼装修选材还应注意地面、 墙面、门窗等的材料选择。

上

A

1M2427

M0820

M0820M0921

M3230C2418C2418C2418

C0909

C090911500

23BCD

8100320014001400210014504000120060020603640

1300110026011001100260x11= 2860540

杂物间32001400

22.1 m²客厅14.1 m²房间3.3 m²卫生间3.7 m²公卫

14.6 m²楼梯间16.3 m²餐厅10.3 m²厨房

±0.000

制图校核编号

版本页码项目

图名

112345

2345ABCDE

ABCDE

桂林云合房屋设计室

A0一层平面图BS0810-3T01农村别墅

2015-10-2102 说明：未注墙厚200mm，未注门跺尺寸为120mm，墙、 柱未注位置为中心对齐或者边线对齐。卫生间、厨房 标高相对楼板面标高低30mm。北

1 : 80一层平面图

下上

A

1M0820

M0820M0921

M3230C2418C2418C2418

C0909

C0909M0921

C1512

23BCD

11500

810046001400210014504000120060020603640

M0921

11002601100

1100260x8= 2080132045001003500

3.800

22.1 m²客厅14.1 m²主卧3.3 m²卫生间3.7 m²公卫

14.5 m²楼梯间14.8 m²儿童房11.7 m²书房

阳台

制图校核编号

版本页码项目

图名

112345

2345ABCDE

ABCDE

桂林云合房屋设计室

A0二三层平面图BS0810-3T01农村别墅

2015-10-2103 说明：未注墙厚200mm，未注门跺尺寸为120mm，墙、柱 未注位置为中心对齐或者边线对齐。卫生间、阳台、厨 房标高相对楼板面标高低30mm。1 : 80二三层平面图

下

A

1M0820

M0820M0921

C2418C2418C2418

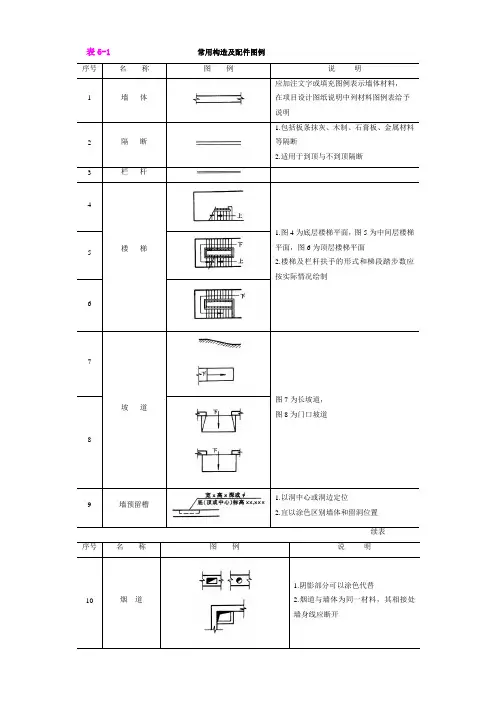

表6-1 常用构造及配件图例

序号 名 称 图 例 说 明

1 墙 体

应加注文字或填充图例表示墙体材料，

在项目设计图纸说明中列材料图例表给予

说明

2 隔 断

1.包括板条抹灰、木制、石膏板、金属材料等隔断

2.适用于到顶与不到顶隔断

3 栏 杆

4

楼 梯

1.图4为底层楼梯平面，图5为中间层楼梯平面，图6为顶层楼梯平面

2.楼梯及栏杆扶手的形式和梯段踏步数应按实际情况绘制 5

6

7

坡 道

图7为长坡道，

图8为门口坡道

8

9 墙预留槽

1.以洞中心或洞边定位

2.宜以涂色区别墙体和留洞位置

续表

序号 名 称 图 例 说 明

10 烟 道

1.阴影部分可以涂色代替

2.烟道与墙体为同一材料，其相接处墙身线应断开

11 通风到

12 空门洞

h为门洞高度

13 单扇门（包括平开或单面弹簧）

1.门的名称代号用M

2.图例中剖面图左为外、右为内，平面图下为外、上为内

3.立面图上开启方向线交角的一侧为安装合页的一侧，实线为外开，虚线为内开

4.平面图上的开启线应90º或45º开启，开启弧线宜绘出

5.立面图上的开启线在一般设计图中可不表示，在详图及室内设计图上应表示

6.立面形式应按实际情况绘制

14 双扇门（包括平开或单面弹簧）

续表

序号 名 称 图 例 说 明

15 墙中双扇推拉门

1.门的名称代号用M

2.图例中剖面图左为外、右为内，平面图下为外，上为内
