测量微弱信号的放大电路设计要点与技巧测量微弱信号是科研领域中常见的实验任务之一，而放大电路设计则是实现这一目标的关键。
在本文中，我将探讨一些测量微弱信号的放大电路设计要点和技巧，希望能为科研工作者提供有益的指导。
首先，了解信号的性质至关重要。
微弱信号通常在低频范围内，并且很容易受到环境干扰。
因此，在设计放大电路时，要考虑选择适当的频率带宽。
一般来说，带宽应该比信号频率的两倍高，这样能够有效地避免高频噪声的干扰。
其次，选择合适的放大器是成功设计放大电路的关键。
低噪声放大器是测量微弱信号的理想选择，因为它们能够增加信号的幅度同时减少噪声的干扰。
常见的低噪声放大器包括运算放大器和差动放大器。
运算放大器广泛应用于各种测量仪器中，而差动放大器则在抵抗共模噪声方面表现出色。
此外，合理设置放大器的增益也是非常重要的。
过高的增益可能会引入更多的噪声，因此需要在信号幅度和噪声干扰之间寻找一个平衡点。
经验表明，设置适当的增益可以确保信号得到放大，同时保持噪声干扰的最低程度。
在设计放大电路时，还需要注意地线的布局和连接。
地线是将电路与外界连接的重要通道，不良的地线布局可能导致干扰信号的引入。
因此，要确保地线布线短小粗直，尽量减少环路面积，以减少可能引入的噪声干扰。
此外，选择合适的滤波器也是测量微弱信号的成功关键之一。
滤波器能够消除信号中的杂散噪声，从而提高信噪比。
常见的滤波器类型包括低通滤波器、带通滤波器和带阻滤波器。
不同的信号频率需要不同类型的滤波器，因此在设计放大电路时要仔细选择合适的滤波器。
最后，校准和调整放大电路也是设计过程中的关键环节。
由于不同的器件走线、元件容差等原因，放大电路可能存在一些偏差。
因此，需要通过校准和调整来保证放大电路的准确性和稳定性。
校准过程中需要使用特定的校准仪器和设备，例如示波器和信号发生器。
综上所述，设计测量微弱信号的放大电路需要特别关注信号性质、放大器选择、增益设置、地线布局、滤波器选择和校准调整等方面。
微弱信号检测前置处理模块电路设计孙韩【摘要】从Y光纤斐索型激光干涉微振动检测仪的微弱信号检测实际需求出发,基于高速DSP数据采集与处理系统,采用集成运放芯片AD620,设计了一种能实现前置放大、带通滤波、电平抬升、增益可调等功能的前置处理模块电路。
经实验测试,该电路设计具有抑制噪声、抗干扰能力强,信号放大、带通滤波效能高等的优点,能有效进行微弱信号前置放大、去噪等处理,为后续A/D转换和高速DSP数据采集奠定基础。
%According to the actual demand of weak signal detection of Y type optical fiber Laser in-terference micro vibration detector,based on high-speed DSP data acquisition and processing system, using the integrated operational amplifier AD620 chip,a kind of pre-processing module circuit which can realize function of pre-amplifier, band-pass filter, level up and gain adjustable is designed. Through experimental test,the circuit designed in this paper has a strong suppress noise and anti-in-terference ability,the advantages of signal amplification and band-pass filtering efficiency higher. It can also effectively amplify a weak signal and suppress the noise,and lay a foundation for subsequent A/D conversion and high-speed DSP data acquisition.【期刊名称】《江西科学》【年(卷),期】2015(000)004【总页数】4页(P598-601)【关键词】微小振动测量;微弱信号检测;前置处理模块;电路设计【作者】孙韩【作者单位】安徽大学电子信息工程学院，230601，合肥【正文语种】中文【中图分类】TN248微振动测量广泛应用于石油勘探，各种发电机组、机床及桥梁的振动监测，高层建筑晃动测试，船舶及飞机等的发动机振动分析中。
微弱光信号的光电探测放大电路的设计对于各种微弱的被测量，例如弱光、弱磁、弱声、小位移、小电容、微流量、微压力、微振动和微温差等，一般都是通过相应的传感器将其转换为微电流或低电压，再经放大器放大其幅值以反映被测量的大小。
但是，由于被测量的信号很微弱，传感器的本底噪声、放大电路及测量仪器的固有噪声以及外界的干扰往往比有用信号的幅值大的多，同时，放大被测信号的过程也放大了噪声，而且必然还会附加一些额外的噪声，例如放大器的内部固有噪声和外部干扰的影响，因此，只有在有效地抑制噪声的条件下增大微弱信号的幅值，才能提取出有用信号。
本文针对检测微弱光信号的光电二极管放大电路，综合分析了其电路噪声、信号带宽及电路稳定性，在此基础上设计了一种低噪声光电信号放大电路，并给出电路参数选择方法。
1 基本电路光电二极管作为光探测器有两种应用模式如图1所示。
(1)光伏模式，如图1 (a)。
此时，光电二极管处于零偏置状态，不存在暗电流，低噪声，线性度好，因而适于精密领域。
本文就是以这种模式为例进行分析，实际应用中，这个电路一般还需在Rf上并联一个小电容Cs，从而使电路稳定。
(2)光导模式，如图1(b)。
这种模式需要给光电二极管加反向偏置电压，因而存在暗电流，产生噪声电流，同时因为非线性，一般应用在高速场合。
当光照射到光电二极管时，光电二极管产生一个与照明度成比例的微弱电流Ip，该电流流过跨接在放大器负输入端和输出端的反馈电阻Rf，将运算放大器视为理想放大器，根据理想运算放大器输入端的“虚断”特性，从而有E0=IpRf。
可以看出，光电二极管放大电路实际上是一个I／V转换电路。
这个电路看起来非常简单，只需一个反馈电阻，一个光电二极管和一个放大器便可实现。
从输出电压的线性表达式很容易推出，使反馈电阻Rf增大，将使得输出电压也成比例的增大。
经之前分析时，一般给出其典型值为100MΩ。
在下面的分析我们将看到，反馈电阻不但影响信号的带宽，而且影响整个电路噪声。

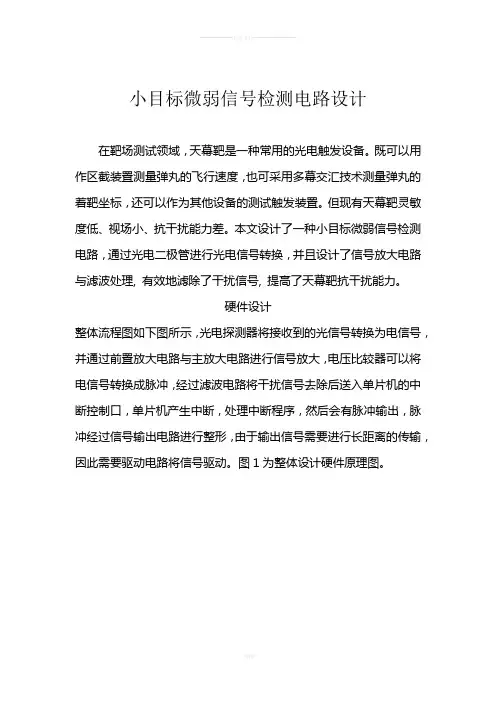

小目标微弱信号检测电路设计在靶场测试领域，天幕靶是一种常用的光电触发设备。
既可以用作区截装置测量弹丸的飞行速度，也可采用多幕交汇技术测量弹丸的着靶坐标，还可以作为其他设备的测试触发装置。
但现有天幕靶灵敏度低、视场小、抗干扰能力差。
本文设计了一种小目标微弱信号检测电路，通过光电二极管进行光电信号转换，并且设计了信号放大电路与滤波处理, 有效地滤除了干扰信号, 提高了天幕靶抗干扰能力。
硬件设计整体流程图如下图所示，光电探测器将接收到的光信号转换为电信号，并通过前置放大电路与主放大电路进行信号放大，电压比较器可以将电信号转换成脉冲，经过滤波电路将干扰信号去除后送入单片机的中断控制口，单片机产生中断，处理中断程序，然后会有脉冲输出，脉冲经过信号输出电路进行整形，由于输出信号需要进行长距离的传输，因此需要驱动电路将信号驱动。
图1为整体设计硬件原理图。
图1 整体设计硬件原理图光电转换电路利用可见光探测器单元硅PIN光电二极管作为光电转换期间来完成光信号到电信号的转换。
这种器件体积小而且响应速度快，被广泛的应用于光电检测。
光电二极管是半导体产品，当它受到光照时会产生电流或电压。
它们没有内置增益，但与其他类型的光子探测器相比却有着更大的动态范围。
本电路设计采用20只光电二极管连接起来形成阵列。
图2为其中的两路设计，其余各路连接方法相同。
其中LM7812为电源稳压芯片，保证输出稳定的电压，R1、R2为采样电阻，电容C5与C6主要用于交流耦合。
图2 光电转换电路前置放大电路光电前置放大电路如图3所示, 电路在光电转换电路和放大器的输出之间加一个由R3和C7组成的RC滤波电路, 这样就限制了放大器输出信号的带宽, 滤掉了经过放大的噪声和放大器本身的噪声。
电容C8 用来补偿RC滤波环节引起的相角滞后,电容C9用来补偿放大电路输入端的复合电容引起的相角滞后, 控制噪声增益的峰值。
图3 前置放大电路主放大电路由于前置放大器的输出信号比较微弱，需要进行再次放大以满足后续电路的需求。
微弱信号检测的前置放大电路设计研究摘要：当前在现代农业生产发展中，检测微弱信号越来越受到高度重视，尤其是在精准农业产业发展过程中。
本文以电压电流转换设施为载体，对微弱信号检测前置放大电路设计的相关技术要求进行了阐述，并且通过具有远程集成控制的电路器件的选用和抗噪影响的技术改进，对在电路设计中应当注意的一些技术要点进行了分析，而且经过微弱信号检测，结果比较安全科学。
关键词：微弱信号；检测前置；放大电路；设计分析一.前言近年来，随着现代农业的不断发展，通过在安全、高效的时限内采集收取农田生态条件和农作物生产资料，并且实现肥料、水分、农药等精准作业，有效地防范和杜绝生态破坏、环境污染问题，实现农业生产经营经济、社会、生态效益最大化的精准农业，得到了前所未有的健康发展。
生物传感设施在上述信息资料的采集取得中具有很大的作用，比如，在精准农业种植物施水灌溉过程中需要充分考虑空气指数和土壤中水分的含量，利用传感设施对这些信号的变化情况进行检测，及能够实现精准农业灌溉的良好效果。
所以近年来很多生物传感设施在精准农业中的生态条件、农作物生长环节等信息采集检测上得到了很好的应用。
不过由于一些农作物自身具有的生理属性，存在着一定程度的微弱信号，很多电流和电压信息都无法满足级次需求，因此，便设计了前置放大电路，通过这种选系统结构来检测微弱信号的相关信息。
笔者试就微弱信号检测的前置放大电路设计中应当把握的技术要点，谈些粗浅的认识。
二.微弱信号检测前置放大电路设计中应当把握的技术要点2．1 前置放大电路系统结构一般来说，微弱信号是生物传感设施形成的信号，通常频率不是很高，在对具有一定差异性的农作物自身属性进行检测的时候，能够获取一定的电流和电压数值。
而要获取这样的电流信号资料，需要先将其转换生成电压信号，并且利用电路系统的放大功效，在滤波设施的作用下，降低频率较高的噪音影响（如图1）。
（图1 微弱信号检测前置放大电路系统结构示意图）由于传感设施形成的信号是微弱的，很可能遭受噪音的干扰，因而在放大仪器的选用上通常倾向于仪表设施。
前置放⼤电路实验报告前置放⼤电路实验报告第⼗六组：于海⽟131308238边倍倍131308301韩艳英131308309⽬录1.简介 (3)2.放⼤器的作⽤与⽬的 (3)3.放⼤器的设计与原理 (4)4.放⼤电路器件及其参数 (6)5.设计步骤 (6)6.调试与实验结果 (9)7.问题及解决⽅法 (11)8.实验总结 (11)9.参考⽂献 (11)⼀．简介：前置放⼤器在放⼤有⽤信号的同时也将噪声放⼤，低噪声前置放⼤器就是使电路的噪声系数达到最⼩值的前置放⼤器。
对于微弱信号检测仪器或设备，前置放⼤器是引⼊噪声的主要部件之⼀。
整个检测系统的噪声系数主要取决于前置放⼤器的噪声系数。
仪器可检测的最⼩信号也主要取决于前置放⼤器的噪声。
所以放⼤器⼀般都是直接与检测信号的传感器相连接，只有在放⼤器的最佳源电阻等于信号源输出电阻的情况下，才能使电路的噪声系数最⼩。
⽽在设计前置电压放⼤器时只需要在⽰波器中观察电压的放⼤波形并分析放⼤倍数，其⾃⾝放⼤器所引起的⼲扰可以忽略不计，因此是设计电压放⼤器的最佳选择。
前置电压放⼤器主要应⽤于对电压信号的放⼤，本⽂介绍了具有弱信号放⼤能⼒的低频电压放⼤器的基本原理、内容和实现过程。
整个电路主要由稳压电源、前置放⼤器共两部分构成。
稳压电源主要是为前置放⼤器提供稳定的直流电源；前置放⼤器主要是电压的放⼤；设计的电路结构简洁、实⽤，充分利⽤到了集成成功放的优良特性。
实验结果表明该电压放⼤器在带宽、失真度、幅度等⽅⾯具有较好的指标、较⾼的实⽤性。
⼆.放⼤器的作⽤与⽬的1.放⼤器的作⽤（1）.提⾼系统的信噪⽐（前放紧靠探测器，传输线短，分布电容Cs减⼩，提⾼了信噪⽐。
（2）.减少外界⼲扰的相对影响(信号经前放初步放⼤.)。
（3）合理布局,便于调节与使⽤(前放为⾮调节式,主放放⼤调节倍数、成形常数)。
（4）.实现阻抗转换和匹配(前放设计为⾼输⼊阻抗,低输出阻抗)。
（5）.实现电压的两级放⼤。
产能经济微弱信号检测的超低噪音宽带放大器设计秦正波 任羊弟 王 辉 安徽师范大学物理与电子信息学院摘要：本文简要报道了微型超低噪音宽带快电荷灵敏前置放大器。
该放大器主要采用高增益宽带低噪音电压反馈型集成运放芯片OPA847，其低电压输入噪音低至0.85nV/Hz1/2, 带宽高至3.9GHz。
整个成本低至数百元，是同类型产品的1/10或更少，该前置放大器具有电路结构简单、紧凑，超高速，极低噪音，超高稳定性等优点。
经实验测试，该放大器能有效进行微弱信号的放大和噪音的抑制，可广泛应用于普通物理实验的光电探测的前置放大，科研上也具有较可观的应用前景。
关键词：微弱信号检测；前置放大器；超低噪音中图分类号：TN722 文献识别码：A 文章编号：1001-828X(2017)007-0339-02The design of an ultra-low-noise wideband amplifier for the weak signal measurementQIN Zheng-bo，REN Yang-di，WANG Hui(Department of Physics, Anhui Normal University, Wuhu 241000, Anhui, China)Abstract: A miniature, ultra-low-noise, and high-sensitivity preamplifier has been introduced in brief in this paper. The design is adopted which mainly combines a high-gain bandwidth, low-noise, voltage-feedback operational amplifier OPA847. The input voltage noise density reaches to as low as 0.85nV/Hz1/2 and bandwidth gets up to 3.9 GHz. The device costs only several hundred yuan, which is less than one tenth of cost for similar products. The preamplifier has the advantage of simple, compact, super-high speed, ultra-low noise and super-high stability et al. The amplifier has the function of the gain of weak signal and suppression of noise after testing. It is applied to the amplification of photoelectric detection and has the application foreground for scientific research.Key words: weak signal detection; pre-amplifier; ultra-low-noise引言在大学物理实验中的光电测量，光信息传输实验中的微弱信号检测或者飞行时间质谱实验中的质谱检测，无论光谱测量中使用的光电倍增管[1]，还是质谱实验中使用的微通道板[2-3]，最终输出的都是脉冲电子流，尤其是电子流具有瞬态性和高速性(10-9秒)，而普通的低带宽的放大器无法有效的进行高速电子脉冲信号的放大，并且会造成时间积分上的拉宽，造成信号损失乃至丢失，最终可能不为采集装置所采集，因此从检测器上所获得的微弱信号，需要经过前置放大器进行预放大才可以被瞬态采集卡或者示波器进行信号采集及数据处理。
前置放大器在微弱信号检测中的应用进展2010年光电电子技术结课作业前置放大器在微弱光电信号检测中的应用进展前置放大器在微弱光电信号检测中的应用进展摘要光电检测系统中光电器件紧密连接一个低噪声前置放大器，它的任务是:放大光电探测器件所输出的微弱电信号；匹配后置处理电路与探测器件之间的阻抗。
对前置放大器的要求是:低噪声、高增益、低输出阻抗、足够的信号带宽和负载能力，以及良好的线性和抗干扰能力。
针对不同类型的光电检测系统的相应的前置放大电路的种类不同有T 型网络前置放大电路、差分式前置放大电路、双运放前置放大电路、高阻型前置放大电路，低阻型前置放大电路等等。
关键词：前置放大电路，微弱光信号检测，光电转换引言微弱信号的检测和处理技术主要运用迅速发展起来的电子学、信息论以及物理方法等加以分析噪声，对信号进行检测、采集有用信号。
微弱信号不仅信号本身的幅度较小，而且往往都是淹没在背景噪声之中。
而其中的光电检测技术是光学与电子学相结合而产生的一门新兴检测技术[1]。
它主要利用电子技术对光学信号进行检测, 并进一步传递、储存、控制、计算和显示[2]。
光电检测技术从原理上讲可以检测一切能够影响光量和光特性的非电量。
它可通过光学系统把待检测的非电量信息变换成为便于接受的光学信息, 然后用光电探测器件将光学信息量变换成电量, 并进一步经过电路放大、处理, 以达到电信号输出的目的[3]。
由于光电探测器所接收到的信号一般都非常微弱而且光探测器输出的信号往往被深埋在噪声之中的特点, 要对这样的微弱信号进行处理, 一般都要先进行预处理, 以将大部分噪声滤除掉,并将微弱信号放大到后续处理器所要求的电压幅度。
这样, 就需要通过前置放大电路、滤波电路和主放大电路来输出幅度合适、并已滤除掉大部分噪声的待检测信号。
1 光电检测电路模块[4]上图为光电检测电路模块示意图前置放大电路位于光电转换器后级放大电路之间对整个光电检测系统性能的影响很大，为得到有用的信号设计低噪声，高精度的前置放大电路就变得非常重要。
