微弱信号检测微弱信号检测是指对湮没在背景噪声中的微弱信号的测量,由于微弱信号本身的涨落、背景和放大器噪声的影响限制了它的测量灵敏度。
其内涵为利用电子学和信息论的方法,研究噪声的成因和规律,分析信号的特点和相关关系,发展新的检研究的内容有:噪声物测原理、微弱信号检测理论、低噪声设计、弱信号传感器和信号提取技术等。
特点①需要噪声系数尽量小的前置放大器,并根据源阻抗与工作频率设计最佳匹配;②需要研制适合微弱检测原理并能满足特殊需要的器件;③利用电子学和信息论的方法,研究噪声的成因和规律,分析信号的特点和相干关系。
自从1928年发现电阻中电子的热骚动引起非周期性电压以来,弱检测技术受到普遍重视而得到迅速发展。
相关介绍频域信号的窄带化技术这是一种积分过程的自相关测量。
利用加权函数锁定信号的频率与相位特性并加以平滑,使信号与随机噪声相区别。
采用这种原理设计的仪器称为锁定放大器,其核心是相敏检波器(见模拟相乘器)。
伴有噪声的信号与参考信号通过相敏检波器相乘以后,输入信号的频谱成为直流项和倍频项的频谱迁移,通过后续低通滤波器保留与信号成正比的直流项。
低通滤波器可增大积分时间常数,即压缩等效噪声带宽,因而Q值可达102~108,噪声几乎抑制殆尽。
微弱信号检测是以时间为代价来获得良好的信噪比。
自1962年锁定放大器问世以来,主要从三个方面提高其性能:一是提高检测灵敏度和改善过载能力,充分扩展测量的线性范围。
最高灵敏度已达到0.1纳伏(满度),总增益为200分贝。
有效的方法是用交流相敏检波(如旋转电容滤波器)对信号进入直流相敏检波器前的交流放大和噪声的预处理,或利用同步外差技术(检测原频或中频),即利用交叉变换来滤除噪声。
二是克服相敏检波器的谐波响应,降低高频干扰和频漂的影响。
三是扩展被测信号的频率范围,扩展低频以适应缓变信号的处理,要求良好的高频响应以满足通信和某些特殊测量的要求。
时域信号的积累平均法若信号波形受噪声干扰,则须采用平均法检测法,即将波形按时间分割若干点,对所有固定点都积累N次,根据统计原理信噪比将改善倍。

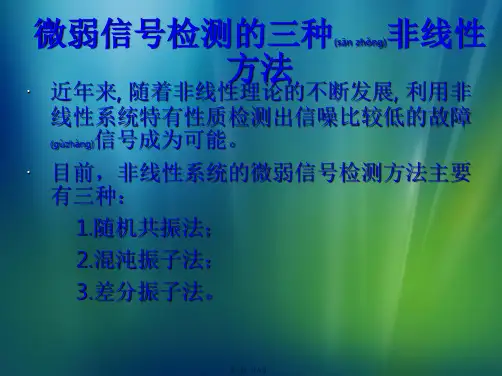

微弱信号的检测方法微弱信号的检测是指在噪声背景下,检测和提取出非常弱的信号。
这是许多领域中重要的问题,如无线通信、雷达、天文学和生物医学等。
由于微弱信号可能与噪声相似,因此检测方法需要对噪声进行有效的抑制,并提高信号的可观测性。
本文将介绍一些常用的微弱信号检测方法,并对其原理和应用进行详细讨论。
一、相关检测方法相关检测方法是一种常见的微弱信号检测方法。
它基于信号和噪声之间的相关性,通过计算信号与预先定义的模板之间的相关度来判断是否存在微弱信号。
相关检测方法的主要步骤包括预处理、相关运算和判决。
预处理阶段通常包括滤波、降噪和增强信号质量等操作,以提高信号的可观测性。
相关运算阶段使用相关函数来衡量信号和模板之间的相似度。
最后,在判决阶段根据相关度的阈值来判断是否存在微弱信号。
二、统计检测方法统计检测方法是基于概率统计理论的一种微弱信号检测方法。
根据噪声和信号的统计特性,通过建立适当的统计模型来描述信号和噪声之间的差异,并利用统计推断方法进行信号检测。
常用的统计检测方法包括最大似然检测、Neyman-Pearson检测和贝叶斯检测等。
最大似然检测通过计算信号和噪声模型的似然函数来估计信号存在的概率。
Neyman-Pearson检测通过设置假设和备择假设来最小化错误检测概率。
贝叶斯检测方法则利用贝叶斯公式,结合先验概率和后验概率来判断信号是否存在。
三、小波变换方法小波变换是一种多尺度分析方法,可以将信号分解成不同频率的子信号。
因此,它在微弱信号检测中具有广泛的应用。
通过对信号进行小波变换,可以将微弱信号从噪声中分离出来。
小波变换方法包括连续小波变换和离散小波变换。
连续小波变换是通过对信号应用一组连续小波基函数来分析信号的频谱特性。
离散小波变换则是对信号进行离散化处理,以在有限的时间和频率分辨率下进行分析。
小波变换方法具有时频局部化的性质,能够有效地检测和提取微弱信号。
四、自适应滤波方法自适应滤波是一种广泛应用于微弱信号检测的方法。
微弱信号检测
在现代通信和电子系统中,微弱信号的检测是一项至关重要的任务。
微弱信号
可能受到噪声、干扰和衰减的影响,因此准确地检测和提取信号是挑战性的。
本文将探讨微弱信号的检测方法和相关技术。
背景介绍
微弱信号通常指的是信号强度较低,难以被准确检测和提取的信号。
在信号处
理领域,微弱信号的检测是一项关键技术,涉及到信噪比的提升、信号增强和干扰抑制等方面。
微弱信号检测在无线通信、雷达系统、生物医学等领域具有广泛的应用。
微弱信号检测方法
统计信号处理方法
统计信号处理方法是一种常用的微弱信号检测技术。
通过对信号的统计特性进
行分析,可以提高信噪比,减小信号的波动性,从而更容易地检测到微弱信号。
频谱分析方法
频谱分析是另一种常用的微弱信号检测技术。
通过对信号的频谱特性进行分析,可以准确地提取信号频率和幅度信息,帮助识别微弱信号并抑制干扰。
小波变换方法
小波变换是一种多尺度的信号分析方法,可以有效地处理信号的非平稳性特点。
在微弱信号检测中,小波变换可以提高信噪比,减小信号与干扰的混叠程度,从而更好地检测微弱信号。
微弱信号检测技术发展趋势
随着通信技术的不断发展和智能化水平的提高,微弱信号检测技术也在不断创
新和改进。
未来,人工智能、机器学习等技术将进一步应用于微弱信号检测领域,提高检测的准确性和灵敏度。
结语
微弱信号的检测是一项重要而复杂的技术,需要综合运用信号处理、数字处理
和通信技术等知识。
通过不断的研究和创新,我们可以更好地应对微弱信号检测的挑战,为通信和电子系统的发展提供更好的支持。

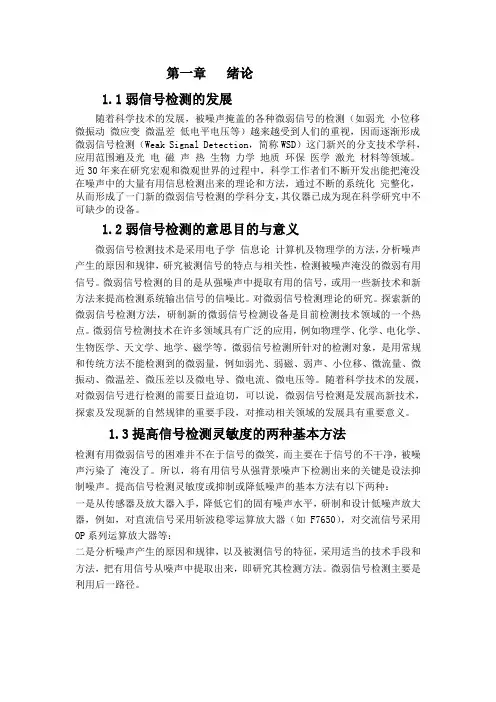

第一章绪论1.1弱信号检测的发展随着科学技术的发展,被噪声掩盖的各种微弱信号的检测(如弱光小位移微振动微应变微温差低电平电压等)越来越受到人们的重视,因而逐渐形成微弱信号检测(Weak Signal Detection,简称WSD)这门新兴的分支技术学科,应用范围遍及光电磁声热生物力学地质环保医学激光材料等领域。
近30年来在研究宏观和微观世界的过程中,科学工作者们不断开发出能把淹没在噪声中的大量有用信息检测出来的理论和方法,通过不断的系统化完整化,从而形成了一门新的微弱信号检测的学科分支,其仪器已成为现在科学研究中不可缺少的设备。
1.2弱信号检测的意思目的与意义微弱信号检测技术是采用电子学信息论计算机及物理学的方法,分析噪声产生的原因和规律,研究被测信号的特点与相关性,检测被噪声淹没的微弱有用信号。
微弱信号检测的目的是从强噪声中提取有用的信号,或用一些新技术和新方法来提高检测系统输出信号的信噪比。
对微弱信号检测理论的研究。
探索新的微弱信号检测方法,研制新的微弱信号检测设备是目前检测技术领域的一个热点。
微弱信号检测技术在许多领域具有广泛的应用,例如物理学、化学、电化学、生物医学、天文学、地学、磁学等。
微弱信号检测所针对的检测对象,是用常规和传统方法不能检测到的微弱量,例如弱光、弱磁、弱声、小位移、微流量、微振动、微温差、微压差以及微电导、微电流、微电压等。
随着科学技术的发展,对微弱信号进行检测的需要日益迫切,可以说,微弱信号检测是发展高新技术,探索及发现新的自然规律的重要手段,对推动相关领域的发展具有重要意义。
1.3提高信号检测灵敏度的两种基本方法检测有用微弱信号的困难并不在于信号的微笑,而主要在于信号的不干净,被噪声污染了淹没了。
所以,将有用信号从强背景噪声下检测出来的关键是设法抑制噪声。
提高信号检测灵敏度或抑制或降低噪声的基本方法有以下两种:一是从传感器及放大器入手,降低它们的固有噪声水平,研制和设计低噪声放大器,例如,对直流信号采用斩波稳零运算放大器(如F7650),对交流信号采用OP系列运算放大器等:二是分析噪声产生的原因和规律,以及被测信号的特征,采用适当的技术手段和方法,把有用信号从噪声中提取出来,即研究其检测方法。
第一章概论1.1 检测的概念国际通用计量学基本名词中,检测(detect)指示某些特殊量的存在但无需指示量值的过程。
信号检测指对信号存在与否的判决。
测量(measurement)指以确定量值为目的的一组操作。
检测技术指为了对被观测量进行定性判决或定量测量所采用的理论方法和技术措施。
微弱信号(Weak Signal)有两个方面的含义:其一是指有用信号的幅度相对于噪声或干扰来说十分微弱;其二是指有用信号幅度绝对值极小,如检测uV,nV,pV量级的电压信号。
这两种情况既有联系又有区别,本文讨论的主要是前一种情况,即研究如何从强噪声背景中检测有用信号。
对于各种微弱的被测量,例如弱光、弱磁、弱声、小位移、小电容、微流量、微压力、微振动和微温差等,一般都是通过相应的传感器将其转换为微电流或低电压,再经放大器放大其幅值以期反映被测量的大小。
但是,由于被测量的信号很微弱,传感器的本底噪声、放大电路及测量仪器的固有噪声以及外界的干扰噪声往往比有用信号的幅值大的多。
同时,放大被测信号的过程也放大了噪声,而且必然还会附加一些额外的噪声,例如放大器的内部固有噪声和各种外部干扰的影响,因此只靠放大是不能把微弱信号检测出来的。
只有在有效地抑制噪声的条件下增大微弱信号的幅值,才能提取出有用信号。
为了达到这样的目的,必须研究微弱信号检测的理论、方法和设备。
1.1.1微弱信号检测的特点微弱信号检测技术(Weak Signal Detecting,简称WSD)的首要任务就是提高信号的信噪比或信干比,这就需要采用电子学、信息论、计算机和物理学等方法,从噪声及干扰中检测出有用的微弱信号,从而满足现代科学研究和技术应用的需要。
为了从噪声中提取出有用信号,就需要分析噪声的来源、性质、规律和传播途径,研究被测信号和噪声的统计特性与差别,以寻找从背景噪声中检测出有用信号的理论和方法[9]。
微弱信号检测不同于一般的检测技术,它注重的不是传感器的物理模型、传感原理、相应的信号转换电路和仪表实现方法,而是如何抑制噪声和提高信噪比。
微弱信号检测引言微弱信号检测是一种在噪声背景下探测和提取微弱信号的技术,广泛应用于无线通信、地质勘探、生物医学等领域。
由于噪声的存在,使得微弱信号很难被准确地捕获和识别。
本文将介绍常见的微弱信号检测方法以及在实际应用中的一些注意事项。
常见的微弱信号检测方法统计方法统计方法是最常用的微弱信号检测方法之一。
基于统计学的原理,通过对观测数据进行统计分析,计算信号的统计特性,从而达到检测信号的目的。
常用的统计方法包括最小二乘法、方差分析和卡尔曼滤波等。
时频分析方法时频分析方法是一种将信号在时域和频域进行联合分析的方法,可以捕捉信号在不同时间和频率上的变化。
通过时频分析,可以提高对微弱信号的检测能力。
常见的时频分析方法包括小波变换、短时傅里叶变换和Wigner-Ville分析等。
自适应滤波方法自适应滤波方法是一种通过对信号进行滤波来提高微弱信号检测的方法。
该方法通过对滤波器的参数进行自适应调整,以适应不同噪声环境下的信号特性。
常见的自适应滤波方法包括最小均方差滤波和递归自适应滤波等。
特征提取方法特征提取方法是一种通过对信号的特征进行提取来实现微弱信号检测的方法。
该方法通过提取信号的频率、幅值、相位等特征,从而分离出微弱信号。
常见的特征提取方法包括功率谱密度分析、相关分析和熵分析等。
微弱信号检测的注意事项噪声抑制在进行微弱信号检测之前,首先需要进行噪声抑制。
由于噪声的存在,会干扰和掩盖微弱信号,因此必须采取适当的方法对噪声进行抑制。
常见的噪声抑制方法包括滤波、降噪算法和信号增强等。
多样性处理由于微弱信号往往具有多样性,不同的信号可能有不同的统计特性和时频特性。
因此,在进行微弱信号检测时,需要采用多样性处理方法,以适应不同信号的特点。
常见的多样性处理方法包括特征级联、多传感器融合和多分类器组合等。
实时性要求在某些应用场景中,微弱信号的检测需要具备实时性要求。
这就要求微弱信号检测算法具备较高的计算速度和低延迟。
微弱信号检测电路实验报告
课程名称:微弱信号检测电路
专业名称:电子与通信工程___年级:_______
学生姓名:______
学号:_____
任课教师:_______
微弱信号检测装置
摘要:本系统是基于锁相放大器的微弱信号检测装置,用来检测在强噪声背景下,识别出已知频率的微弱正弦波信号,并将其放大。
该系统由加法器、纯电阻分压网络、微弱信号检测电路组成。
其中加法器和纯电阻分压网络生成微小信号,微弱信号检测电路完成微小信号的检测。
本系统是以相敏检波器为核心,将参考信号经过移相器后,接着通过比较器产生方波去驱动开关乘法器CD4066,最后通过低通滤波器输出直流信号检测出微弱信号。
经最终的测试,本系统能较好地完成微小信号的检测。
关键词:微弱信号检测锁相放大器相敏检测强噪声
1系统设计
1.1设计要求
设计并制作一套微弱信号检测装置,用以检测在强噪声背景下已知频率的微弱正弦波信号的幅度值。
整个系统的示意图如图1所示。
正弦波信号源可以由函数信号发生器来代替。
噪声源采用给定的标准噪声(wav文件)来产生,通过PC 机的音频播放器或MP3播放噪声文件,从音频输出端口获得噪声源,噪声幅度通过调节播放器的音量来进行控制。
图中A、B、C、D和E分别为五个测试端点。
图1 微弱信号检测装置示意
(1)基本要求
①噪声源输出V N的均方根电压值固定为1V±0.1V;加法器的输出V C =V S+V N,带宽大于1MHz;纯电阻分压网络的衰减系数不低于100。
②微弱信号检测电路的输入阻抗R i≥1 MΩ。
③当输入正弦波信号V S 的频率为1 kHz、幅度峰峰值在200mV ~ 2V范围内时,检测并显示正弦波信号的幅度值,要求误差不超过5%。
(2)发挥部分
①当输入正弦波信号V S 的幅度峰峰值在20mV ~ 2V范围内时,检测并显示正弦波信号的幅度值,要求误差不超过5%。
②扩展被测信号V S的频率范围,当信号的频率在500Hz ~ 2kHz范围内,检测并显示正弦波信号的幅度值,要求误差不超过5%。
③进一步提高检测精度,使检测误差不超过2%。
④其它(例如,进一步降低V S 的幅度等)。
1.2方案比较与选择
方案一:采用滤波电路检测微小信号,通过滤波电路将微小信号从强噪声中检测出来,但滤波电路中心频率是固定的,而信号的频率是可变的,无法达到要求,所以该方案不可行。
方案二:采用取样积分电路检测小信号,利用取样技术,在重复信号出现的
期间取样,并重复N倍,但这种方法取样效率低,不利于重复频率的信号恢复。
方案三:采用锁相放大器检测小信号,锁相放大器由信号通道、参考通道、和相敏检波器等组成,其中相敏检波器(PSD)是锁相放大器的核心,PSD把从信号通道输出的被测交流信号进行相敏检波转换成直流,只有当同频同相时,输出电流最大,具有很好的检波特性。
由于该测试信号的频率是指定的且噪声强、信号弱,正好适合于锁相放大器的工作情况,故选择方案三。
2电路设计
1.加法电路
一、交流放大与噪声的施加
微弱信号通常被大幅值的噪声信号淹没,本项目中模拟产生一个微弱信号,并将其与噪声叠加,图 1 采用了同相加法电路,芯片选用OPA227P。
噪声源采用虚拟仪器——Agilent 函数发生器产生。
设置将 Agilent 函数发生器的噪声峰峰值设为 4V,信号源设为 200mV,频率设为 1k Hz。
示波器测量加法器的输出,其输出信号如图2 所示。
图1同相加法电路
图2信号与噪声叠加输出波形
2. 纯电阻衰减电路
本项目是微弱信号的检测,所以需要将上述叠加有噪声的信号用纯电阻分压衰减,衰减后的输出信号,才是本项目要检测的微弱信号。
纯电阻衰减倍数为R26R2424
R Au +==2/(200+2)=101,电路如图3所示。
图3纯电阻衰减电路
3.INA128p放大电路
INA128 是低功耗高精度的通用仪表放大器。
用于纯电阻衰减后的第一级,微弱信号检测电路中,多级放大中的第一级放大倍数要高,而且必须为低噪声运
放。
这样放大电路产生的噪声才低。
本设计中放大倍数设计的是,当Rg=250Ω时,放大201倍,电路如图4所示。
图4INA128放大电路
4.带通滤波电路
Mutism13.1软件自带有带通电路设计功能,在带通滤波电路中,由一个二阶低通滤波器和一个二阶高通滤波器级联构成,有源带通滤波器选择契比雪夫滤波器,低通截止频率为200Hz,高通截止频率7.5KHz,即带宽为200-7.5kHz。
生成电路如图5所示。
用波特仪观察幅频特性在1KHz处放大1倍,在200Hz和7.5Khz处衰减到0.707倍,衰减3dB。
使用虚拟仪器波特测试仪幅频特性如下图6 所示。
图5带通滤波电路
图6幅频特性图
5.直流放大电路
直流放大电路采用反相放大,分别是2倍和20倍,为使得误差小于5%,分别设计了实现B倍和10B倍放大。
芯片采用OPA2227反相放大。
电路图如图7所示,该设计中只用到了10B放大。
图7直流放大电路
6.A倍和-A倍放大电路
运放选择OPA2227P芯片做一倍反相放大1倍,为相敏检测S2输入与S1信号相差180°的正弦信号。
电路图如图8所示。
图8-A倍放大电路
7.乘法器相敏检测电路
相敏检测器是锁定放大器的关键部件,完成被测信号与参考信号的相乘运算,即乘法器,实现频谱的迁移,相敏检测采用芯片选用CD4066,双向模拟开关。
当参考信号为方波时,经过相敏检测后,电路图如图9所示。
图9 CD4066相敏检测电路及输出波形
8.参考通道中的放大电路
放大电路在1B和10B处采用的反相放大,参考通道中也同样需要反相,才能使波形相近,电路采用TL084IN做运放,放大10倍。
电路如图10所示。
图10参考通道中的放大电路
9.移相电路
参考通道中移相采用TL084IN运放,要求
1
9
8>>
CR
R
R
ω
,本系统采用的是0°
~180°移相。
本电路在调节滑动变阻器后需关闭仿真后重新打开仿真才能看到移相的效果。
电路图如图11所示。
图11 0~180°移相电路
10.参考通道中的方波驱动
参考通道中的方波驱动采用OPA2277P运放,电路图如图12所示,输出波形如图13所示。
图12参考通道中的方波驱动
图13方波输出波形
11. 低通滤波电路
低通电路作用起低通滤波作用。
时间常数τ=RC=0.1s ,根据f=1/2πRC ,τ越大,通频带宽度才会窄,抑制噪声能力强。
该电路中截止频率为1Hz ,输出
θ
π
cos 2)(r
s o V V t u =
,θcos =1电路如图14所示。
图14低通滤波电路
3仿真分析
1.仿真分析
检测信号峰值0.05mV,频率为1KHz时,直流放大倍数为1倍,各检测点波形图如下。
(1)加法器和纯电阻分压后的输出波形
通道A波形为信号通过加法器的输出波形,通道B为信号通过纯电阻分压网络后输出波形。
(2)A倍和-A倍放大电路
通道A为-A倍放大,通道B为A倍放大。
(3)参考通道的方波
(4)IN1和S1信号经波特图相位相差约0°
(5)相敏检测器输出波形(CD4066输出端波形)
2. 无噪声分析
(1)低通滤波器输出
τ=0.1s 数据分析为0.5~0.8s 后,数据达到平衡。
(2)噪声分析
总噪声功率为:2
9V 10197-⨯(20倍放大)
噪声电压为:≈0.44mV 最小可检测电压:0.44mV
3. 加入噪声分析
噪声输入峰峰值电压为4V 。
(1)低通滤波器输出
(2)噪声分析
总噪声功率为:2
9V 10197-⨯(20倍放大)
噪声电压为::≈0.44mV 最小可检测电压:0.44mV
4.放大范围分析
无噪声时,放大分析输入幅值200mV 1Khz正弦信号,分析如下:
理论:0.2V*(1/101)*201*20*(2/π)=5.09V
实际:5.02V
相对误差:1.39%
以1KHz 200mV做信号源,测量输出为5.09V,放大25.45倍。
为保证系统放大误差在≤5%以内,经测算该系统在无噪声下,输出放大范围约为20~450mV,无噪声和有噪声列出图表如下:
当输入信号为1KHz时不同的输入信号得到的结果如下表:
同理:当输入信号为500Hz时不同的输入信号得到的结果如下表:
5.总电路图。
