浅析微弱信号检测装置设计微弱信号检测在许多领域都有着重要的应用，比如无线通信、生物医学、天文测量等。
设计一种高效的微弱信号检测装置对于提高信号检测的灵敏度和准确性至关重要。
本文将从硬件设计和信号处理两个方面对微弱信号检测装置进行浅析。
一、硬件设计1. 低噪声放大器在微弱信号检测装置中，低噪声放大器是至关重要的组件。
由于微弱信号本身具有较低的能量，因此在信号放大的过程中，放大器的噪声也会对信号检测产生较大的影响。
低噪声放大器可以有效地抑制噪声，并且提高信噪比，从而更好地检测微弱信号。
在设计低噪声放大器时，需要考虑放大器的增益、带宽、输入输出阻抗等参数，同时在电路设计上采用低噪声元件和优化的布局方式，以尽量减小放大器本身的噪声。
2. 滤波器在微弱信号检测中，滤波器起着至关重要的作用。
由于环境中可能存在各种干扰信号，比如电磁干扰、交流干扰等，因此需要采用滤波器来剔除这些干扰信号，保留下需要检测的微弱信号。
常见的滤波器包括低通滤波器、带通滤波器等，通过合理设计滤波器的参数和特性，可以有效地滤除不需要的频率成分，提高信号的纯净度。
3. 高精度模拟数字转换器（ADC）在微弱信号检测装置中，通常需要将模拟信号转换为数字信号进行后续处理。
高精度的模拟数字转换器是必不可少的组件。
高精度ADC可以有效地保持信号的原始信息，并且提高信号的采样精度和分辨率，从而更好地还原微弱信号的细节和特征。
4. 高灵敏度探测器高灵敏度的探测器对于微弱信号的检测非常重要。
在无线通信中，微弱的无线信号可能需要通过天线进行接收，因此天线的灵敏度直接影响信号的接收效果。
在生物医学领域，微弱的生物信号需要通过生物传感器进行检测，因此生物传感器的灵敏度非常重要。
在设计高灵敏度探测器时，需综合考虑探测器的灵敏度、稳定性和信噪比，以达到最佳的检测效果。
二、信号处理在微弱信号检测中，由于信号本身较弱，可能会受到一些非理想因素的影响，比如噪声、干扰等。

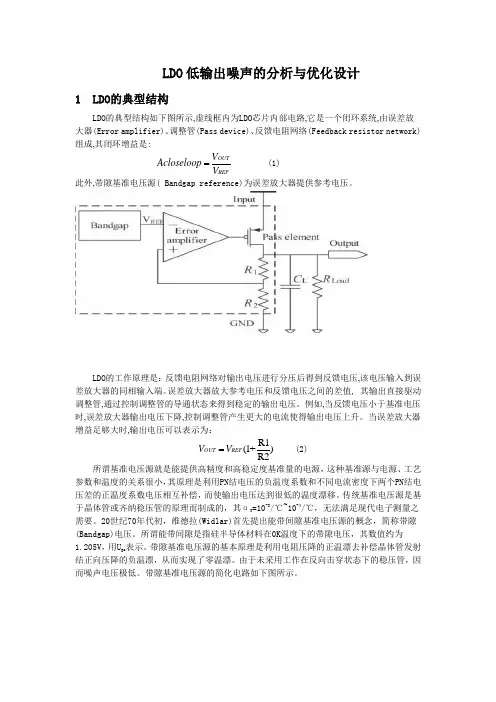

LDO 低输出噪声的分析与优化设计1 LDO 的典型结构LDO 的典型结构如下图所示,虚线框内为LDO 芯片内部电路,它是一个闭环系统,由误差放大器(Error amplifier)、调整管(Pass device)、反馈电阻网络(Feedback resistor network)组成,其闭环增益是:OUT REF V Acloseloop V = (1)此外,带隙基准电压源( Bandgap reference)为误差放大器提供参考电压。
LDO 的工作原理是：反馈电阻网络对输出电压进行分压后得到反馈电压,该电压输入到误差放大器的同相输入端。
误差放大器放大参考电压和反馈电压之间的差值, 其输出直接驱动调整管,通过控制调整管的导通状态来得到稳定的输出电压。
例如,当反馈电压小于基准电压时,误差放大器输出电压下降,控制调整管产生更大的电流使得输出电压上升。
当误差放大器增益足够大时,输出电压可以表示为：R1(1+)R2OUT REF V V = (2) 所谓基准电压源就是能提供高精度和高稳定度基准量的电源，这种基准源与电源、工艺参数和温度的关系很小，其原理是利用PN 结电压的负温度系数和不同电流密度下两个PN 结电压差的正温度系数电压相互补偿，而使输出电压达到很低的温度漂移。
传统基准电压源是基于晶体管或齐纳稳压管的原理而制成的，其αT =10-3/℃~10-4/℃，无法满足现代电子测量之需要。
20世纪70年代初，维德拉(Widlar)首先提出能带间隙基准电压源的概念，简称带隙(Bandgap)电压。
所谓能带间隙是指硅半导体材料在0K 温度下的带隙电压，其数值约为1.205V ，用U go 表示。
带隙基准电压源的基本原理是利用电阻压降的正温漂去补偿晶体管发射结正向压降的负温漂，从而实现了零温漂。
由于未采用工作在反向击穿状态下的稳压管，因而噪声电压极低。
带隙基准电压源的简化电路如下图所示。
2 LDO 中内部固有噪声LDO 的噪声类型主要是内部固有噪声和外部干扰噪声。
微弱信号检测电路实验报告课程名称：微弱信号检测电路专业名称：电子与通信工程＿＿＿年级：＿＿＿＿＿＿＿学生姓名：＿＿＿＿＿＿学号：＿＿＿＿＿任课教师：＿＿＿＿＿＿＿微弱信号检测装置摘要:本系统是基于锁相放大器的微弱信号检测装置，用来检测在强噪声背景下，识别出已知频率的微弱正弦波信号，并将其放大。
该系统由加法器、纯电阻分压网络、微弱信号检测电路组成.其中加法器和纯电阻分压网络生成微小信号，微弱信号检测电路完成微小信号的检测.本系统是以相敏检波器为核心，将参考信号经过移相器后，接着通过比较器产生方波去驱动开关乘法器CD4066,最后通过低通滤波器输出直流信号检测出微弱信号。
经最终的测试，本系统能较好地完成微小信号的检测。
关键词：微弱信号检测锁相放大器相敏检测强噪声1系统设计1.1设计要求设计并制作一套微弱信号检测装置，用以检测在强噪声背景下已知频率的微弱正弦波信号的幅度值。
整个系统的示意图如图1所示。
正弦波信号源可以由函数信号发生器来代替。
噪声源采用给定的标准噪声（wav文件）来产生，通过PC 机的音频播放器或MP3播放噪声文件，从音频输出端口获得噪声源，噪声幅度通过调节播放器的音量来进行控制。
图中A、B、C、D和E分别为五个测试端点.图1 微弱信号检测装置示意(1）基本要求①噪声源输出V N的均方根电压值固定为1V±0。
1V；加法器的输出V C =V S+V N，带宽大于1MHz；纯电阻分压网络的衰减系数不低于100。
②微弱信号检测电路的输入阻抗R i≥1 MΩ。
③当输入正弦波信号V S 的频率为1 kHz、幅度峰峰值在200mV ~ 2V范围内时,检测并显示正弦波信号的幅度值,要求误差不超过5%。
（2）发挥部分①当输入正弦波信号V S 的幅度峰峰值在20mV ~ 2V范围内时, 检测并显示正弦波信号的幅度值，要求误差不超过5%。
②扩展被测信号V S的频率范围,当信号的频率在500Hz ～2kHz范围内，检测并显示正弦波信号的幅度值，要求误差不超过5%。
微弱信号的检测方法
微弱信号的检测方法包括以下几种：
1. 前置放大：使用低噪声、高放大倍数的前置放大器来放大微弱信号，以增加信号的幅度。
2. 滤波：使用滤波器来去除噪声和其他干扰信号，从而提取出微弱信号。
3. 增益控制：根据信号的强度调整放大倍数，在信号强度较弱时增大放大倍数，以增加信噪比；在信号强度较强时降低放大倍数，以避免过载。
4. 信号平均：通过多次采样并取平均值来降低噪声的影响，提高信噪比。
5. 相位锁定环路：通过引入参考信号与微弱信号进行比较，调整参考信号的相位和频率，使其与微弱信号同步，以提高微弱信号的检测灵敏度。
6. 自适应滤波：根据输入信号的特性和统计特性，自动调整滤波参数，以适应不同条件下的信号检测。
7. 比较检测：将微弱信号与一个已知的参考信号进行比较，通过比较结果来确定和检测微弱信号。
需要根据具体的应用场景和信号特性选择适合的检测方法。
此外，还可以采用多种方法的组合，以提高微弱信号的检测能力。
微弱信号的检测方案设计一、原理分析针对微弱信号的检测的方法有很多，比如滤波法、取样积分器、锁相放大器等。
下面就针对这几种方法做一简要说明。
方案一：滤波法。
在大部分的检测仪器中都要用到滤波方法对模拟信号进行一定的处理，例如隔离直流分量，改善信号波形，防止离散化时的波形混叠，克服噪声的不利影响，提高信噪比等。
常用的噪声滤波器有：带通、带阻、高通、低通等。
但是滤波方法检测信号不能用于信号频谱与噪声频谱重叠的情况，有其局限性。
虽然可以对滤波器的通频带进行调节，但其噪声抑制能力有限，同时其准确性与稳定性将大打折扣。
方案二：取样积分器取样积分法是利用周期性信号的重复特性，在每个周期内对信号的一部分取样一次，然后经过积分器算出平均值，于是各个周期内取样平均信号的总体便呈现出待测信号的真实波形。
由于信号的取样是在多个周期内重复进行的，而噪声在多次重复的统计平均值为零，所以可大大提高信噪比，再现被噪声淹没的波形。
其系统原理图如图2-1所示。
取样门脉冲产生与控制积分器放大器Vs(t)+Vn(t)Vr(t)Vo(t)一个取样积分器的核心组件式是取样门和积分器，通常采用取样脉冲控制RC 积分器来实现，使在取样时间内被取样的波形做同步积累，并将累积的结果保持到下一次取样。
取样积分器通常有定点式和扫描式两种工作模式。
定点式是测量周期信号的某一瞬态平均值，经过m 次取样平均后，其幅值信噪比改善为ni sin s V V m V V ；扫描式取样积分器利用取样脉冲在信号波形上延时取样，可用于恢复与记录被测信号的波形，由于其采样过程受到门脉冲宽度的限制，只有在门宽范围内才能被取样。
方案三：锁相放大器锁相放大器也称为锁定放大器（Lock-In-Amplifier,LIA ）。
它主要作为一个极窄的带通滤波器的作用，而非一般的滤波器。
它的原理是基于信号与噪声之间相关特性之间的差异。
锁相放大器即是利用互相关原理设计的一种同步相关检测仪，利用参考信号与被测信号的互相关特性，提取出与参考信号同相位和同频率的被测信号。
微弱信号的检测方法微弱信号的检测是指在噪声背景下，检测和提取出非常弱的信号。
这是许多领域中重要的问题，如无线通信、雷达、天文学和生物医学等。
由于微弱信号可能与噪声相似，因此检测方法需要对噪声进行有效的抑制，并提高信号的可观测性。
本文将介绍一些常用的微弱信号检测方法，并对其原理和应用进行详细讨论。
一、相关检测方法相关检测方法是一种常见的微弱信号检测方法。
它基于信号和噪声之间的相关性，通过计算信号与预先定义的模板之间的相关度来判断是否存在微弱信号。
相关检测方法的主要步骤包括预处理、相关运算和判决。
预处理阶段通常包括滤波、降噪和增强信号质量等操作，以提高信号的可观测性。
相关运算阶段使用相关函数来衡量信号和模板之间的相似度。
最后，在判决阶段根据相关度的阈值来判断是否存在微弱信号。
二、统计检测方法统计检测方法是基于概率统计理论的一种微弱信号检测方法。
根据噪声和信号的统计特性，通过建立适当的统计模型来描述信号和噪声之间的差异，并利用统计推断方法进行信号检测。
常用的统计检测方法包括最大似然检测、Neyman-Pearson检测和贝叶斯检测等。
最大似然检测通过计算信号和噪声模型的似然函数来估计信号存在的概率。
Neyman-Pearson检测通过设置假设和备择假设来最小化错误检测概率。
贝叶斯检测方法则利用贝叶斯公式，结合先验概率和后验概率来判断信号是否存在。
三、小波变换方法小波变换是一种多尺度分析方法，可以将信号分解成不同频率的子信号。
因此，它在微弱信号检测中具有广泛的应用。
通过对信号进行小波变换，可以将微弱信号从噪声中分离出来。
小波变换方法包括连续小波变换和离散小波变换。
连续小波变换是通过对信号应用一组连续小波基函数来分析信号的频谱特性。
离散小波变换则是对信号进行离散化处理，以在有限的时间和频率分辨率下进行分析。
小波变换方法具有时频局部化的性质，能够有效地检测和提取微弱信号。
四、自适应滤波方法自适应滤波是一种广泛应用于微弱信号检测的方法。

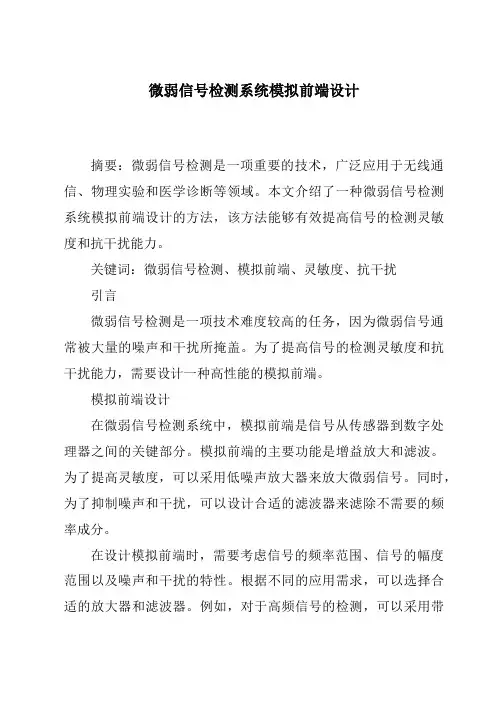

微弱信号检测系统模拟前端设计摘要：微弱信号检测是一项重要的技术，广泛应用于无线通信、物理实验和医学诊断等领域。
本文介绍了一种微弱信号检测系统模拟前端设计的方法，该方法能够有效提高信号的检测灵敏度和抗干扰能力。
关键词：微弱信号检测、模拟前端、灵敏度、抗干扰引言微弱信号检测是一项技术难度较高的任务，因为微弱信号通常被大量的噪声和干扰所掩盖。
为了提高信号的检测灵敏度和抗干扰能力，需要设计一种高性能的模拟前端。
模拟前端设计在微弱信号检测系统中，模拟前端是信号从传感器到数字处理器之间的关键部分。
模拟前端的主要功能是增益放大和滤波。
为了提高灵敏度，可以采用低噪声放大器来放大微弱信号。
同时，为了抑制噪声和干扰，可以设计合适的滤波器来滤除不需要的频率成分。
在设计模拟前端时，需要考虑信号的频率范围、信号的幅度范围以及噪声和干扰的特性。
根据不同的应用需求，可以选择合适的放大器和滤波器。
例如，对于高频信号的检测，可以采用带通滤波器来选择感兴趣的频率范围；对于低频信号的检测，可以采用低通滤波器来滤除高频噪声。
此外，为了提高抗干扰能力，可以采用差分输入和差分输出的设计。
差分输入可以减小共模干扰的影响，差分输出可以增加输出信号的幅度并减小噪声的影响。
实验结果我们设计了一种微弱信号检测系统模拟前端，并进行了实验验证。
实验结果表明，该设计能够有效提高信号的检测灵敏度和抗干扰能力。
与传统设计相比，该设计在噪声和干扰环境下具有更好的性能。
结论本文介绍了一种微弱信号检测系统模拟前端设计的方法，该方法能够提高信号的检测灵敏度和抗干扰能力。
该设计可以根据不同的应用需求选择合适的放大器和滤波器，并采用差分输入和差分输出的设计来提高抗干扰能力。
实验结果验证了该设计的有效性，为微弱信号检测系统的性能提升提供了一种新的思路。
四川省大学生电子设计竞赛报告题目：微弱信号检测装置微弱信号检测装置【摘要】：为提取被噪声淹没的微弱信号，在分析了锁相放大器原理的基础上，采用基于AD630设计了一个双相位锁相放大器。
实现了正弦信号的检测和显示，由于时间紧迫，AD采样显示的数值误差较大。
【关键词】：锁相放大器正交信号 AD630 MAX7490一、方案设计与论证图1 微弱信号检测装置示意图1.1 微弱信号检测电路设计与方案微弱信号检测电路要求采用模拟方法来实现。
常用的微弱信号检测方法有：匹配滤波、锁相放大、取样积分等。
方案1：匹配滤波法。
使用窄带滤波器，滤掉带宽噪声只让窄带信号通过；此方案电路简单，但是，由于一般滤波器的中心频率不稳定，不能满足更高的滤除噪声的要求。
方案2：单通道锁相放大法。
用AD630平衡调制解调芯片、移相器及低通滤波器构成锁相放大电路，基于信号的互相关原理，移相器输出的信号必须与被测信号同频同相，由于被测信号相位未知，需移相器逐步移相，实现较为复杂。
方案3：双通道锁相放大法。
用两个AD630平衡调制解调芯片、两个低通滤波器做成双通道锁相放大器，就是被测信号与两个相互正交的信号分别相乘经低通滤波器再送入AD进行采样，这样不需考虑被测信号的相位。
两路正交信号由74LS74构成的分频电路产生或由单片机产生。
由于只需要直流分量，低通滤波器的截止频率可以低到几百赫兹。
综合考虑，我们采用方案3。
1.2 加法电路的设计与方案加法电路要求正弦信号与噪声信号相加，并测量噪声的均方根值；因此加法电路的内部噪声越小越好。
方案1：普通加法器。
用低噪声放大器OPA2227做一个普通的加法器，但此电路接有电阻电容，会产生附加噪声。
方案2：高性能加法器。
用低噪声仪表放大器INA2134做一个高性能的加法器，有独立的共模抑制能力、增益误差、噪声和失真。
方案2虽然比方案1复杂，但引入的附加噪声比方案1小，因此选用方案2。
1.3 带通滤波器设计与方案题目中给了一个带宽很宽的强噪声，要想进可能地滤掉噪声，需一个窄带带通滤波器。
微弱信号检测实验报告微弱信号检测实验报告引言在科学研究和工程应用中，微弱信号的检测是一项具有重要意义的任务。
微弱信号的检测可以帮助我们探测宇宙中的奥秘、改善通信系统的性能、提高医学影像的分辨率等。
本实验旨在探索微弱信号检测的原理和方法，并通过实验验证其可行性。
实验装置本实验使用了一套精密的实验装置，包括信号源、放大器、滤波器、检测器和示波器等。
信号源产生微弱信号，放大器将信号放大到可以被检测器检测的范围内，滤波器用于去除噪声和干扰，检测器将信号转换为电压信号，示波器用于显示信号的波形和幅值。
实验步骤1. 首先，将信号源连接到放大器的输入端，并将放大器的输出端连接到滤波器的输入端。
2. 调节信号源的频率和幅值，使其产生一个微弱的正弦信号。
3. 调节放大器的增益，使信号的幅值适合检测器的输入范围。
4. 将滤波器的输出端连接到检测器的输入端。
5. 调节检测器的灵敏度，使其能够检测到微弱信号。
6. 将检测器的输出端连接到示波器的输入端。
7. 调节示波器的触发模式和时间基准，使其能够显示信号的波形和幅值。
实验结果经过一系列的调节和优化，我们成功地检测到了微弱信号，并通过示波器观察到了信号的波形和幅值。
实验结果表明，我们设计的实验装置能够有效地检测微弱信号，并具有较高的灵敏度和准确性。
讨论与分析在实验过程中，我们发现调节放大器的增益是关键步骤之一。
如果增益过低，信号将被放大得不够，无法被检测器检测到；如果增益过高，放大器可能会引入噪声和干扰，影响信号的检测结果。
因此，需要根据实际情况选择适当的增益值。
另外，滤波器的选择和调节也对信号的检测结果有重要影响。
滤波器可以去除噪声和干扰，提高信号与噪声的信噪比。
在实验中，我们使用了带通滤波器，将信号源产生的特定频率范围内的信号通过，而去除其他频率的信号。
这样可以有效地提高信号的检测灵敏度。
此外，检测器的灵敏度也是影响信号检测结果的重要因素。
较高的灵敏度意味着检测器能够检测到较小幅值的信号，但也可能引入更多的噪声。
微弱信号检测第二版教学设计
介绍
微弱信号检测作为一项非常重要的技术，广泛应用于医学、化学、物理、生物等领域。
对于微弱信号检测的掌握，对于以上领域的研究非常有帮助。
本次教学设计包含微弱信号检测的基础知识和实操技巧，让学生能够更好地掌握微弱信号检测技术。
教学目标
1.理解微弱信号检测的基本原理和技术。
2.了解微弱信号检测的常用仪器和设备。
3.掌握微弱信号检测的实操技能。
4.能够分析和解决微弱信号检测实际问题。
教学内容
第一章微弱信号检测的概述
1.1 微弱信号检测的定义
1.2 微弱信号检测的应用
1.3 微弱信号检测的原理
1.4 微弱信号检测的分类与方法
第二章微弱信号检测的仪器和设备
2.1 放大器
2.2 滤波器
2.3 数字信号处理器
第三章微弱信号检测的实操技巧
3.1 信号采集和处理
3.2 处理结果分析和评价
3.3 实际问题分析和解决
教学方法
本课程采用理论与实践相结合的教学方法，通过讲解理论知识和进行实际操作来掌握微弱信号检测的技能。
教学评估
通过考察学生对微弱信号检测的理解和实操技能的掌握情况来评估教学效果。
评估方式采用若干选择题、解答题、实验报告等形式。
总结
本教学设计旨在让学生学会微弱信号检测的基本原理、懂得微弱信号检测的应用、掌握微弱信号检测常用仪器和设备、熟练运用微弱信号检测的实操技能以及解决实际微弱信号检测问题。
希望在此过程中能够提高学生的实践能力和创新意识。
《微弱信号检测》实验教学大纲实验类别：课内实验实验课程名称：微弱信号检测实验室名称：微纳器件与测试实验室实验课程编号：06060409实验学时：8适用专业：微电子学、电子科学与技术先修课程：模拟电子技术、数字电子技术一、实验在教学培养计划中的地位、作用本实验课程是微弱信号检测的补充，可以使学生在学习掌握微弱信号检测基础上，通过本课程的学习，使学生对微弱信号的特点有一定的了解和认识，学习微机电器件信号拾取原理，掌握微弱信号的提取方法及其技术。
在此基础上，掌握微弱信号检测方法与检测电路的设计方法，提高学生的实际动手能力和设计能力。
二、实验的内容、基本要求实验一利用C F变换原理的微电容检测（2学时）内容：1、测量微电容的容值。
2、熟悉微小差分电容的检测电路、示波器、电源、万用表。
3、利用微小差分电容的检测电路测试微电容的容值。
基本要求：1、学会微电容检测方法2、掌握微电容的测试与检测方法实验二压阻式力学传感器微弱信号检测（2学时）内容：1、惠斯通电桥放大电路连接，调平电桥。
2、利用振动台激励压阻式加速度传感器，同时测试其输出信号。
基本要求：1、掌握电桥工作原理及应用2、学习压阻式力学传感器检测电路实验三压电式加速度传感器检测电路（2学时）内容：1、电荷放大电路连接。
2、利用振动台激励压电式加速度传感器，同时测试其输出信号。
基本要求：1、掌握电荷放大器的工作原理2、学习压电式加速度传感器的检测电路实验四 A-V转换的隧道式检测电路（2学时）内容：1、A-V转换电路电路连接。
2、利用高精度万用表测试隧道式式加速度传感器输出电流。
基本要求：1、理解A-V转换的隧道式工作过程2、学习A-V转换的隧道式工作电路三、学时分配四．学生成绩评定方法预习报告：占总成绩20％操作成绩：占总成绩50％报告成绩：占总成绩10％考试成绩：占总成绩20％。
微弱信号的检测方案设计一、原理分析针对微弱信号的检测的方法有很多，比如滤波法、取样积分器、锁相放大器等。
下面就针对这几种方法做一简要说明。
方案一：滤波法。
在大部分的检测仪器中都要用到滤波方法对模拟信号进行一定的处理，例如隔离直流分量，改善信号波形，防止离散化时的波形混叠，克服噪声的不利影响，提高信噪比等。
常用的噪声滤波器有：带通、带阻、高通、低通等。
但是滤波方法检测信号不能用于信号频谱与噪声频谱重叠的情况，有其局限性。
虽然可以对滤波器的通频带进行调节，但其噪声抑制能力有限，同时其准确性与稳定性将大打折扣。
方案二：取样积分器取样积分法是利用周期性信号的重复特性，在每个周期内对信号的一部分取样一次，然后经过积分器算出平均值，于是各个周期内取样平均信号的总体便呈现出待测信号的真实波形。
由于信号的取样是在多个周期内重复进行的，而噪声在多次重复的统计平均值为零，所以可大大提高信噪比，再现被噪声淹没的波形。
其系统原理图如图2-1所示。
取样门脉冲产生与控制积分器放大器Vs(t)+Vn(t)Vr(t)Vo(t)一个取样积分器的核心组件式是取样门和积分器，通常采用取样脉冲控制RC 积分器来实现，使在取样时间内被取样的波形做同步积累，并将累积的结果保持到下一次取样。
取样积分器通常有定点式和扫描式两种工作模式。
定点式是测量周期信号的某一瞬态平均值，经过m 次取样平均后，其幅值信噪比改善为ni sin s V V m V V ；扫描式取样积分器利用取样脉冲在信号波形上延时取样，可用于恢复与记录被测信号的波形，由于其采样过程受到门脉冲宽度的限制，只有在门宽范围内才能被取样。
方案三：锁相放大器锁相放大器也称为锁定放大器（Lock-In-Amplifier,LIA ）。
它主要作为一个极窄的带通滤波器的作用，而非一般的滤波器。
它的原理是基于信号与噪声之间相关特性之间的差异。
锁相放大器即是利用互相关原理设计的一种同步相关检测仪，利用参考信号与被测信号的互相关特性，提取出与参考信号同相位和同频率的被测信号。
锁定放大器可在比被测信号强100dB 的噪声干扰中检测出有用信号。
其原理框图如图2-3。
锁相放大器的核心部件是鉴相器，它实现了被测信号与参考信号的互相关运算。
它把输入信号与参考信号进行比较，当两个信号相位完全放大器 带通滤波 鉴相器 低通滤波器 移相器本地振荡器 Vs(t)+Vn(t V o相同时，即相位差为0时经低通滤波后，输出信号的直流分量达到最大，其正比于输入信号中某一特定频率（参考输入频率）的信号幅值。
锁相放大器具有很多优点：信号通过调制后交流放大，可以避免噪声的不利影响；利用相敏检波器实现对调制信号的解调，同时检测频率和相位，噪声同频又同相的概率很小；利用低通滤波器来抑制噪声，低通滤波器的频带可以做得很窄，并且其频带宽度不受调制频率的影响，稳定性也大大提高。
但是值得注意的是适合于锁相放大器的检测信号应该是单频的，或者传导频谱所占频带是较窄的。
综合考虑，尤其根据是手头现有器件的情况，我们选择了利用锁相放大器作为本次的检测方案，并达到了预期的效果。
二、总体方案设计本设计系统框图如图4-1所示。
系统通过把正弦信号与噪声源通过加法器混合，通过电阻分压网络使噪声衰减到一定程度，模拟淹没在噪声中的有用信号，再通过前置放大电路对信号进行预放大，再通过带通滤波器选择设计所需的通频带，然后通过以AD630为核心器件的锁相放大器，输出电压经过低通滤波器之后得到一个直流电压输出，最后通过MSP430进行AD采样、数据处理后送液晶显示。
在整个电路中放置了A~E共5个测试点作为调试用。
三、模块设计及参数分析整个系统的电路顶层设计：包含了电源模块、信号产生电路、前置放大与带通滤波、锁相放大模块、低通滤波器、单片机处理模块这些部分。
其中每个模块的电源引脚部分都加入了去耦电容，PCB 对电源线也进行了相应的覆铜处理，降低高频干扰。
信号产生电路：本电路模块旨在产生一个能够模拟实际中淹没在噪声中的微弱信号。
包含加法器与纯电阻分压网络两部分。
在实际电路中采用函数信号发生器产生频率为500Hz ~ 2kHz 振幅为的200mV ~ 2V 正弦信号Vs 。
同时使用提供的音频信号作为噪声源Vn 。
首先通过电压跟随器，再经过加法器实现信号的混合，芯片使用AD827来拓宽其频带到≥1 MHz 带宽，可调节音量使正弦信号完全淹没在噪声中。
经过混合后的信号再通过一个纯电阻分压电路把信号衰减大约100倍，得到输入信号Vi 。
电路中取R5=R7=1k ，R6=R8=100。
其电路原理图如图5-2所示，并在适当位置预留了测试端口：Vi Vo E D Vc VnVsC BA 正弦波信号源 噪声源 加法器 分压网络 前置放大 带通滤波AD 630 低通滤波 MSP430处理 液晶显示 移相网络（protel 仿真）前置放大器：该电路用于对信号进行预放大处理，使其输入到后级锁相放大器的信号有个适当的幅度。
其电路如图5-3所示。
采用TI公司的OPA2227这款低噪声、高精度的运放（后改用AD707，或AD620）。
第一级放大倍数为11倍，第二级放大倍数为10倍，所以总共放大约110倍。
同时在输入端接入R10=2M，保证输入阻抗Ri≥1 M 的要求。
其电路连接如下图所示。
（ Protel 仿真）带通滤波电路：为满足设计要求，设计了一个带宽为500Hz ~ 2K Hz的带通滤波器，滤除所需频带外的噪声，降低了噪声对信号的干扰。
设计选用了二阶低通滤波器与二阶高通滤波器构成二阶带通滤波网络，由TI的滤波器设计软件FilterPro可以设计得到带通滤波器，其中R16=8.2k，R17=15k，C11=2nF，C12=1nF，R18=10k，R19=24k。
运放使用TI的OPA2227，其电路如图5-4所示。
移相网络：该移相网络用于对参考信号进行移相，其原理是RC 相移，通过跳线选择不同的接口，调整可变电阻来实现不同的相移。
通过使用一片OPA2227实现对参考信号进行的相移。
其中上方为0~900的相移，下方的模块实现90~1800相移。
必须在下方的移相模块中加入饱和电阻，否则频率过低时容易出现输出信号饱和。
其电路设计如图5-5所示。
锁相放大电路：锁相放大电路采用AD630芯片（实验中可能用CD4046代替）作为核心，其电路如图5-6所示。
AD630是一款高精度的平衡调制器，具有出色的精度与温度稳定性，非常低的通道串扰，高的共模抑制比和增益调节，同时还可以在外部加入反馈来实现所需增益与开关反馈布局，它可以从100dB噪声中恢复信号，频带宽度达到2MHz。
其信号处理应用包括：平衡调制与解调、同步检波、相位检测、正交检波、相敏检测、锁定放大以及方波乘法等。
实际上锁相放大器与调制解调有些类似，只不过频率更低。
使用本芯片可以减少鉴相器与噪声方面的许多考虑，大大减小开发难度与开发周期。
低通滤波电路：本滤波电路采用TI的LF353运放设计，当锁相放大电路输出的信号经过低通滤波器之后可得到一个直流信号，其幅值与输入信号中某一特定频率（参考输入信号的频率）的信号幅值成正比。
四：软件部分本设计以TI提供的MSP-EXP430G2 LaunchPad为核心，用MSP430G2553单片机自带的片上外设AD10对数据进行AD转换，并做相应的处理然后送液晶显示。
其软件流程图如下：五：设计重点和难点重点：整个电路的关键模块是相关器，相关器的性能决定了整个电路的性能，相关器中乘法部件的选择要尽量增加动态范围，积分电路的设计要尽量提高积分速度。
难点：要提高电路的指标，锁相放大和前置滤波两个模块很重要，也是设计的难点。
锁相放大的难点在于要使锁相环尽可能地提高锁相范围，以匹配电路的带宽要求，在低频范围锁相环很容易失锁。
前置滤波的难点在于滤波的效果对最后测量的精度有很大的影响，要达到Q 值尽可能高的滤波器同时要避免自激的产生。
NY 开始 初始化时钟、LCD 、进入低功耗模式 CvtCnt = CvtCnt + 1定时器A0中断开始中断返回CvtCnt<=64?ADC 采集数据 数据处理LCD 显示结果六、主要元件列表LF353（4个），LM311,OPA277(四片），四位拨码开关，CD4046，CD4066，74LS74，MSP-EXP430G2 LaunchPad（已有f6638）七、电源设计各种电路共用一个电压源，干扰信号会通过电源回路耦合到电路中，在各个电路的电源端加退耦电容，使干扰信号接地。
电路模块中有三级放大器，每一级与电源的连接之间都需要去耦，去耦电路拟设计如下：防自激：1：保证电源供电稳定，无纹波,可以加大滤波电容提高稳定，当然有条件的话采用C-L-C滤波网络滤波效果更好。
2:电路连接线走线都尽可能短，如果是自己做PCB板电路，空余部分都保留铜箔，并和地线相连。
3:对于放大电路来说，放大倍数太大也容易引起自激，所以尽量减少放大倍数，加大负反馈力度。
4:选取运算放大芯片，或者晶体管时，尽量选取带宽较宽，负载能力较强的元件，这样电路实现功能会比较容易八：小组分工硬件：尤琦、杨光炜（主要负责PCB）软件：姚太平。
