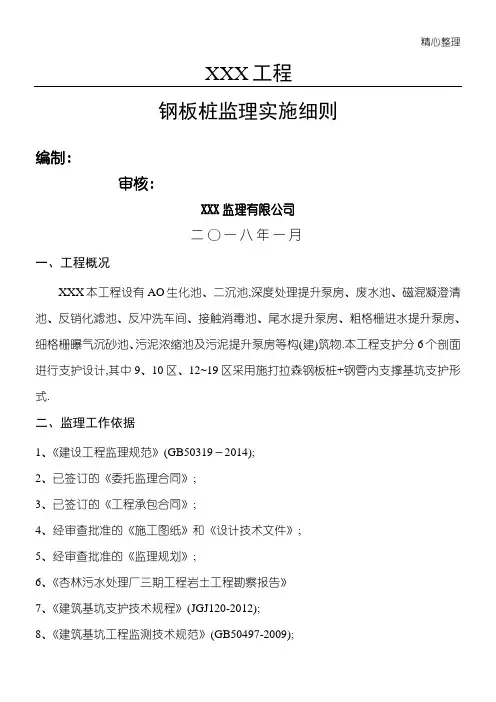

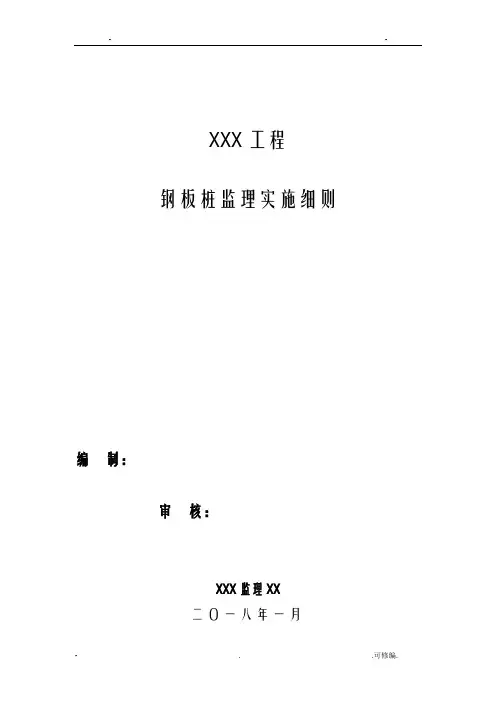

钢板桩支护工程监理实施细则GD 钢板桩监理实施细则目录一、工程概况二、工作内容三、监理工作依据四、监理工作控制要点五、监理工作工程质量控制方法和措施六、监理旁站点七、监理检查记录表八、安全监理九、关于进度、投资、合同等管理一、工程概况1.工程名称：2.工程地址：3.计划工期：4.工程规模：5.建筑面积：6.建设单位：7.设计单位：8.施工单位：9.监理单位：基本情况：本工程位于佛山市南海区，地形地貌为珠江三角洲冲积平原和第四系残丘地带，地势起伏不大。
工程所经之处为工业区厂房、街道、荒地和山丘。
地质概况为人工填土层、第四系三角洲冲淤积层、第四系风化残积积层及第三系风化基岩。
地下水类型主要为基岩裂隙水，流量大，流砂多。
场地环境类型属II类，按地层渗透性分类属B类。
二、工作内容本次监理工作的主要内容包括：对钢板桩支护、防渗、降水等工程质量进行监督、检查和记录，发现问题及时提出整改措施，确保工程质量达到设计要求。
三、监理工作依据监理工作依据包括：《建筑工程监理规定》、《建筑工程质量管理规定》、《建筑工程施工质量验收标准》、《建筑工程质量检测规范》等相关法律法规和标准规范。
四、监理工作控制要点1.施工前的准备工作：包括对施工方案、施工图纸、施工计划等进行审核，对施工现场进行勘察和检查，确保施工前的准备工作符合相关要求。
2.施工过程的监督：包括对施工现场的安全生产、环境保护等进行监督，对施工过程中的质量问题进行及时发现和整改，确保施工过程符合相关要求。
3.施工结束后的验收：包括对施工成果进行验收，对工程质量进行评估，确保工程质量符合设计要求和标准规范。
五、监理工作工程质量控制方法和措施1.钢板桩的安装质量控制：包括对钢板桩的垂直度、水平度、位置等进行检查和监督，确保钢板桩的安装质量符合相关要求。
2.防渗措施的质量控制：包括对防渗材料的质量进行检查，对施工过程中的防渗措施进行监督，确保防渗措施的质量符合相关要求。
3.降水设施的质量控制：包括对降水设施的布置、安装、使用等进行监督和检查，确保降水设施的质量符合相关要求。
六、监理旁站点监理旁站点包括：施工现场、材料加工厂、材料供应商等，对这些旁站点进行监督和检查，确保工程质量符合相关要求。
七、监理检查记录表监理检查记录表是监理工作中的重要文书，记录了监理工作中的重要信息，包括施工现场的安全生产、环境保护、工程质量等方面的情况。
八、安全监理安全监理是监理工作中的重要内容，包括对施工现场的安全生产、环境保护等方面进行监督和检查，确保施工过程中的安全和环保符合相关要求。
九、关于进度、投资、合同等管理进度、投资、合同等管理是监理工作中的重要内容，包括对施工进度、投资情况、合同履行等方面进行监督和检查，确保工程进度和投资符合合同要求。
1.业主与承包人之间的《工程承包合同》是工程建设的基础文件，规定了双方的权利义务和责任。
2.设计图纸及施工技术说明是工程建设的重要文件，必须符合国家标准和规范要求，保证工程质量和安全。
3.《施工现场临时安全用电及时规范》46-2005是保障施工现场电气安全的重要标准，必须严格执行。
4.被批准的施工组织设计必须包括工程建设的施工方案、技术措施、安全保障等内容，符合国家标准和规范要求。
5.本工程监理规划必须包括监理组织机构、监理工作内容、监理人员资质等内容，保证监理工作的有效性和合法性。
6.《建设工程监理规范》GB/T-2013是监理工作的基本标准，监理必须按照规范要求进行工作。
7.《建筑地基基础工程施工质量验收规范》GB -2002是保障工程建设质量的重要标准，必须严格执行。
8.《建筑桩基检测技术规范》106-2003是保障工程建设桩基质量的重要标准，必须严格执行。
四、监理工作控制要点在钢板桩、锚杆施工全过程中，监理必须按照事前、事中、事后的要求进行全面、严格、有效的控制。
具体要点如下：1.审查钢板桩、锚杆分项工程施工队伍及其施工方案。
2.本分项工程必须由有认可资质的专业化施工队伍施工。
如果是分包，必须经过监理和业主批准后方可进场。
3.施工单位必须编制分项工程的实施性施工方案，并报监理审查。
监理要对方案、工艺的可行性、技术合理性及技术安全措施进行审查。
4.审查计划投入施工的设备型号、规格、技术状况，判定其是否能满足钢板桩、锚杆等施工工艺要求。
5.对进场的设备进行检验确认，包括液压振动锤、汽车起重机、经纬仪、水准仪、切割机、电焊机、水泵、钻机、张拉千斤顶、高压油泵、油压表的计量认证书、使用许可证。
6.审查上岗人员的上岗证书，要求必须持证上岗，必要时进行考核。
7.对各项施工数据进行跟踪检查，严格要求施工单位控制在规定的允许范围内。
8.抗拨力试验按设计规定的类型、数量进行，具体位置会同施工、设计、检测单位确定，试验要按批准的方案进行。
9.全部工程完成后，按规范要求及批准的方案进行验收试验。
10.拉森钢板桩施工要注意以下事项：10.1.凡拉森钢板桩有弯曲破损，锁口不合格的应先进行整修，达到要求后方能使用。
10.2.钢板桩打入后要及时检查其垂直度，当有较大误差时要拔起重新施打，使障碍物挤走或碎裂再将钢板桩打入。
10.3.振动锤和钢板桩纵轴应在同一垂直线上，应保持垂直、平正。
10.4.所有连系梁及角撑驳长时接点为对接焊缝（或用加邦焊接）。
12.降水井施工要注意以下事项：12.1.降水管井施工中连续钻曀，应及时进行洗井，不应搁置时间过长。
完成施工洗井后，应进行单井试验性抽水，测量出水量、降深及影响半径，以确定是否满足设计要求，或适当更改井点间距距离及井深。
12.2.抽水期间，施工单位应派专职人员24小时值班，分三班，每班2人。
13.对基坑开挖的要求在进行基坑开挖前，必须编制具有针对性的土方开挖方案。
开挖过程中，必须按照“分层开挖，先撑后挖”的原则进行，并及时进行支护，严禁超挖。
此外，基坑边界周围地面必须设立排水沟，以避免漏水、渗水进入坑内。
在基坑边缘地面，不得堆放超出设计允许荷载的材料、弃土和设备（特别是重型机械）等。
如果必须在基坑边作业，必须采取有效的处理措施，如设平台、做深基础等。
在开挖过程中，必须均衡开挖，严格控制开挖高差。
在软土基坑中，开挖高差不宜大于1m。
机械挖土时，必须在基坑及坑壁留200至400m厚土层用人工挖掘修整。
土方开挖至设计标高后，必须及时浇捣垫层，作到坑底满封闭，并及时进行地下结构施工。
运土方的汽车及挖掘机，不得勾、挖、碰撞支护桩；不得在支护桩体上来回行驶、辗压。
汽车出入的路口处要铺上钢板。
13.6.对支护地段施工完不久的边坡顶部，应避免重型设备和大量材料堆放，禁止重型车辆通行。
在地下结构完成并完成外防水施工后，地下室结构混凝土强度达到设计要求后，应及时回填地下室墙外土方，回填土应分层夯实。
开挖过程中应对建筑物进行沉降观测，如有特殊情况应立即停止开挖并采取有效措施处理。
14.___开挖还须注意以下问题在进行土方开挖时，必须注意挖土机械的选择：大面积挖土采用中型反铲式挖土机，较密集桩承台位置采用小型挖土机开挖，密集桩承台位置采用人工开挖。
在开挖前必须确定开挖顺序、开挖路线以及机械基坑斜道的设置。
15.雨季施工措施在雨季开挖基坑时，必须注意开挖边坡稳定。
可适当放缓开挖边坡。
承台挖至垫层标高之后，立即浇筑好混凝土垫层，防止雨水泡槽。
基础工程应开设排水沟，雨后积水应设置防护栏或警告标志。
所有机械设备必须设置在地势较高、防潮避雨的地方，并要搭设防雨棚。
根据地形对场地排水系统进行疏通以保证水流畅通、不积水；并要防止邻近地区水倒灌进入场内。
临时道路路基碾压坚实，经常维修和保养以保证通行，特别在雨季中要有专人和班组进行维护。
在施工现场必须做好排水设施，基坑外必须设防洪沟。
在工地四周边均设集水沟和集水井，并配足水泵。
在雨季来临前，必须对施工现场的临时设施进行全面检查。
若漏雨应及时进行修复，不得让材料和机具受雨淋和被雨水淹没。
16.___开挖对钢板桩的保护在进行土方开挖时，必须注意对钢板桩的保护。
对于施工完不久的边坡顶部，应避免重型设备和大量材料堆放，禁止重型车辆通行。
16.1.在挖掘基坑时，必须严格沿着桩四周对称分层开挖，以减少土压力对桩的影响。
16.2.对于桩与桩之间的土方开挖，不得使用挖土机，必须采用人工开挖。
16.3.在___开挖前，必须根据施工图纸指定土方开挖流向和挖土机行走路线，并避开有基础桩的位置。
在土方开挖过程中，必须有专人进行指挥，控制挖土机不得压在桩的位置上，挖土时不得碰撞工程桩。
17.需要说明的相关事项17.1.在施工过程中，根据实际情况可以适当修改方案。
17.2.在施工过程中，必须加强监测。
监测可以采用人工监测和仪器监测相结合的方法，以监测边坡的位移，以便及时采取相应措施。
17.3.在基坑开挖和施工过程中，必须按照DBJ/T15-20-97规程要求进行现场监测。
17.4.建设单位必须提供建筑红线外30米以内的地面建（构）筑物的结构、基础情况和地下有关电力、电讯、给、排水、煤气等管线以及人防设施的埋深、走向等有关资料。
17.5.在拔除拉森钢板桩前，为保证周围道路及建筑的安全，必须用砂进行回填，并用水冲密实回填砂。
18.基坑施工意外情况的应急措施。
18.1.在基坑和地下室施工期间，必须监测水平位移。
当有危险情况出现时，可以采取以下措施：18.2.使用挖土机械削坡，坡顶卸荷。
18.3.在坡脚处使用砂袋或填土压载。
18.4.当钢板桩漏水、流水，坑内降水及开挖使坑外地面或道路下沉、建筑物倾斜、管道断裂时，必须立即停止坑内降水和挖土，并立即用粘土或碎布阻塞夯实再加化学浆液处理钢板桩的渗漏。
当地面有裂缝出现时，必须及时用水泥砂浆封堵。
18.5.在基坑和地下室施工期间，必须设立值班制度，成立应急领导小组和现场监测小组。
18.6.在基坑开挖前，必须做好基坑抢险加固准备工作，包括建立基坑监测住处反馈系统、反压土料的来源与运输、储备止水堵漏的必要器材、加固用的钢材、水泥、纤维袋等。
18.7.当基坑周围建筑物严重开裂、倾斜时，必须立即组织人员疏散，并补强加固或拆除，同时上报上级主管部门。
18.8.当基坑开挖反弹，地下室底板上浮甚至开裂时，必须及时进行基坑内外降水，在底板下打坑浮锚杆。
18.9.在基坑施工期间，必须按照59-2011的要求在施工现场配备急救器材和急救人员。
19.检验、监测及检测19.1.检验钢板桩时，必须遵守以下标准：序号检查项目允许偏差或允许值单位1 桩垂直度 <1 % 数值2 桩身弯曲度 <2% 1 数值3 齿槽平直度及光滑度 - -4 桩长度 - -1.施工场地应该提前平整，清除障碍物，如果场地低洼，需要回填至交工面。
2.按照设计图纸审核承包人的桩位放样，并进行现场抽验，抽检频率为20%-25%，要求桩位定位平面偏差＜5㎝。
