技术交底——线槽、桥架配线安装工程线槽、桥架配线安装工程本章适用于建筑物内线槽、桥架配线安装工程。
一、材料要求1金属线槽、桥架及其附件：应采用经过镀锌处理的定型产品。
其规格、型号应符合设计要求。
线槽、桥架内外应光滑平整，无棱刺，无扭曲、翘边等变形现象。
2绝缘导线、电缆：其规格、型号必须符合设计要求，并有产品合格证或'CCC'认证。
3安全型压线帽：可根据导线截面积和根数选择使用。
4套管：选用时应与导线的规格相应配套。
5金属膨胀螺栓：应根据允许拉力和剪力进行选择。
6接线端子：选用时应根据导线截面及根数选用相应规格的接线端子。
7镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过热镀锌处理。
8辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。
二、主要机具1铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、电阻焊机。
2电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。
三、作业条件1配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。
2竖井内顶棚和墙面的喷浆、油漆等完成后，方可进行线槽、桥架敷设及配线。
四、操作工艺(一)工艺流程：(二)弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端先干线后支线，找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，沿线路的中心线弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具体位置。
(三)预留孔洞：根据设计图标注的轴线部位，将预制加工好的框架固定在标出的位置上，调直，待混凝土凝固，模板拆除后，拆下框架，并抹平孔洞口。
(四)支架与吊架安装要求及预埋吊杆、吊架：1支架与吊架安装要求：(1)支架与吊架所用钢材应平直，无扭曲。
下料后长短偏差应在5mm范围内，切口处无卷边、毛刺。
(2)钢支架与吊架应焊接牢固，无变形，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊、焊漏等缺陷。
塑料线槽配线施工方案措施1、施工准备（1）技术准备（1）确定桥架、槽板的型号规格及平面布置符合设计要求。
（2）进行设计交底、技术交底。
（2）材料要求（1）塑料线槽：由槽底、槽盖及附件组成，它是由难燃型硬聚氯乙烯工程塑料挤压成型，严禁使用非难燃型材料加工。
选用塑料线槽时，应根据设计要求选择型号、规格相应的定型产品。
其敷设场所的环境温度不得低于－15℃，其氧指数不应低于27%。
以上线槽内外应光滑无棱刺，不应有扭曲，翘边等变形现象，并有产品合格证。
（2）木砖：用木材制成梯形，使用时应做防腐处理。
（3）塑料胀管：选用时，其规格应与被紧固的电气器具荷重相对应，并选择相同型号的圆头螺丝与垫圈配合使用。
（4）镀锌材料：选择金属材料时，应选用经过镀锌处理的圆钢、扁钢、角钢、螺丝、螺栓、螺母、垫圈、弹簧垫圈等，非镀锌材料进行防腐处理。
（5）辅助材料：钻头、电焊条、氧气、乙炔气、调和漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、螺旋接线扭、LC安全型压线帽、绝缘导线、套管、接线端子、石膏等。
（3）主要机具（1）铅笔、卷尺、线坠、粉线袋、电工常用工具、活扳子、手锤。
（2）钢锯、钢锯条。
（3）手电钻、电锤、工具袋、工具箱、高凳。
（4）作业条件（1）配合土建结构施工预埋保护管、木砖、预留孔洞。
（2）屋顶、墙面及地面油漆、浆活全部完成。
2、施工工艺（1）工艺流程弹线定位→线槽固定→线槽连接→槽内放线→导线连接→绝缘摇测线路检查→槽板盒盖（2）操作工艺（1）弹线定位：1）弹线定位应符合以下规定：线槽配线在穿过楼板及墙壁时，应用保护管，而且穿楼板处必须用钢管保护，其保护高度距地面不应低于1.8m；过变形缝时应做补偿处理。
2）弹线定位方法：按设计图确定进户线、盒、箱等电气器具固定点的位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋在线路中心弹线，分匀档，用笔画出加档位置后，再细查木砖是否齐全，位置是否正确，否则应及时补齐。
塑料线槽配线施工方案塑料线槽是一种常用的电缆配线装置，具有隔离、防水、防火、保护等功能。
下面我将详细介绍塑料线槽的配线施工方案。
一、施工前的准备工作1.施工前，需要制定施工方案并审批，确保符合相关规范和标准。
2.确定线槽的走向和长度，并根据实际情况选择合适的型号和规格。
二、线槽安装及定位1.根据线槽配线方案，确定线槽的安装位置和定位，打好墙面标线，并在标线上标明线槽的尺寸和线型，以便进行预处理工作。
2.使用打孔机械将线槽的安装位置打孔，并保证孔洞大小和线槽尺寸相匹配。
三、线槽预处理1.清理线槽安装位置及周围环境，保持干净整洁，确保线槽能够牢固安装。
2.检查墙面的平整度，必要时进行修整，以保证线槽安装平整。
四、线槽安装1.选用适当的安装工具和辅助材料，如螺丝刀、螺丝、角铁等，将线槽固定在预处理的孔洞中，并保证安装牢固。
2.确定线槽的走向和连接方式，根据需要进行切割和连接。
3.在线槽的连接处使用专用的连接件进行固定，保证连接牢固可靠。
五、线槽配线1.按照配线方案，将电缆线逐条放入线槽中，保证线槽内的线缆整齐、有序。
2.对于多根线缆的配线，应注意线缆的规格和用途，使用适当的隔离层进行分开放置，以避免信号互干扰。
3.在线缆进入线槽的出口处使用密封套子进行固定，以防止线缆受拉力和挤压力造成断裂或漏电。
六、线槽封闭1.完成线槽的配线后，使用合适的封闭件封闭线槽，并确保封闭件与线槽的连接紧密，以防止外部细微物体进入线槽。
2.针对不同位置和环境，可以选择不同的封闭方式，如安装防尘盖板、套管等。
七、线槽质量检查和验收1.完成线槽安装后，进行严格的质量检查，检查线槽的安装是否牢固，连接是否可靠，线缆是否整齐。
2.对线槽进行试运行，验证配线的正常运行，检查是否有异常现象，如漏电、短路等。
3.进行线槽的验收，确保施工符合规范和标准。
八、维护和保养1.平时要定期检查线槽的使用情况，如有发现线槽损坏、线缆暴露等情况，及时进行维修更换。
塑料线槽施工方案概述本文档旨在提供塑料线槽施工方案的详细说明和操作步骤。
塑料线槽是一种常用的电缆布线装饰材料，广泛应用于办公室、商场、酒店等场所。
本方案将介绍塑料线槽的材料准备、施工工具、施工步骤等内容，帮助施工人员正确高效地进行线槽施工。
材料准备在开始施工前，需要准备以下材料： - 塑料线槽：根据工程需求确定线槽的型号、规格和颜色。
- 电缆：根据线槽的尺寸选择合适的电缆。
- 电缆固定夹：用于固定电缆在线槽内。
施工工具为了顺利完成线槽的施工，需要使用以下工具： - 手锯或电锯：用于切割线槽和电缆。
- 打孔器：用于在墙面上打孔以安装线槽。
- 螺丝刀：用于固定线槽。
- 锤子：用于敲打固定夹或进行线槽的对齐。
施工步骤1.根据实际需要确定线槽的安装位置和线路走向。
使用打孔器在墙面上打孔，确保孔位与线槽尺寸相匹配。
2.将线槽按照实际需要切割成合适的长度。
使用手锯或电锯进行切割，并确保切割边缘平整光滑。
3.将线槽放入打好的孔中，确保线槽安装牢固。
使用螺丝刀将线槽固定在孔中的墙面上，确保线槽完全贴合墙面。
4.根据实际需要，将电缆穿入线槽。
使用锤子轻敲固定夹，将电缆固定在线槽内。
5.根据线槽的长度和走向，将线槽进行连接。
如果需要连接多个线槽，使用连接件将它们连接在一起。
确保连接后的线槽牢固且密合。
6.检查线槽的安装情况和电缆的走向。
确保线槽与墙面平行，电缆没有过度拉伸或弯曲。
如有需要，可调整线槽位置或电缆走向。
7.完成线槽的安装后，对施工现场进行清理。
清除施工过程中产生的垃圾和余料，确保施工环境整洁。
安全提示在进行塑料线槽施工时，请注意以下安全事项： - 在使用切割工具时，请佩戴防护手套和护目镜，以防止受伤。
- 在处理电缆时，确保电源已经关闭，并遵循相关的电气安全规范。
- 在进行高处施工时，确保梯子或脚手架的稳固性，避免发生意外。
总结本文档详细介绍了塑料线槽施工方案的材料准备、施工工具和施工步骤。

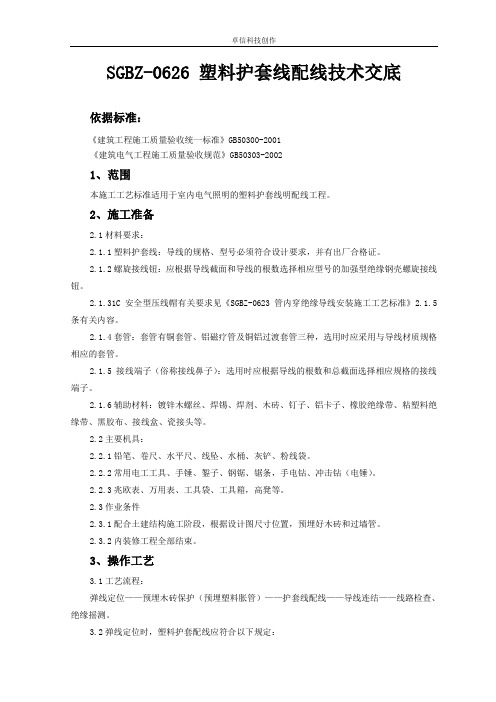

卓信科技创作SGBZ-0626 塑料护套线配线技术交底依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本施工工艺标准适用于室内电气照明的塑料护套线明配线工程。
2、施工准备2.1材料要求：2.1.1塑料护套线：导线的规格、型号必须符合设计要求，并有出厂合格证。
2.1.2螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.31C安全型压线帽有关要求见《SGBZ-0623 管内穿绝缘导线安装施工工艺标准》2.1.5条有关内容。
2.1.4套管：套管有铜套管、铝磁疗管及铜铝过渡套管三种，选用时应采用与导线材质规格相应的套管。
2.1.5接线端子（俗称接线鼻子）：选用时应根据导线的根数和总截面选择相应规格的接线端子。
2.1.6辅助材料：镀锌木螺丝、焊锡、焊剂、木砖、钉子、铝卡子、橡胶绝缘带、粘塑料绝缘带、黑胶布、接线盒、瓷接头等。
2.2主要机具：2.2.1铅笔、卷尺、水平尺、线坠、水桶、灰铲、粉线袋。
2.2.2常用电工工具、手锤、錾子、钢锯、锯条，手电钻、冲击钻（电锤）。
2.2.3兆欧表、万用表、工具袋、工具箱，高凳等。
2.3作业条件2.3.1配合土建结构施工阶段，根据设计图尺寸位置，预埋好木砖和过墙管。
2.3.2内装修工程全部结束。
3、操作工艺3.1工艺流程：弹线定位——预埋木砖保护（预埋塑料胀管）——护套线配线——导线连结——线路检查、绝缘摇测。
3.2弹线定位时，塑料护套配线应符合以下规定：3.2.1线卡距离木台、接线盒及转角处不得大于50mm。
线卡最大间距为300mm，间距均匀，允许偏差5mm。
3.2.2线路与其它管道相遇时，应加套保护管助且绕行；与它管道之间的最小距离见3—1、表3-2所示。
3.3预埋木砖和保护管。
3.4弹线定位。
3.5安装塑料胀管。
3.6护套线配线：根据原先预埋好的木砖和塑料胀管的位置，弹出粉线，确定固定档距。
PVC 塑料线槽配线安装施工方案一、 施工依据标准室内配线应使电能传送安全可靠，线路力求布置合理便利、整齐美观和经济，既安全、便利、美观、经济。
1．安全：在材料的选定、导线的连接、接地线的安装和导线的敷设等方面，均应考虑到人身、设备及建筑物结构的安全。
在安装过程中，不应损伤建筑物或减弱建筑物的强度。
2．便利 ：敷设线路时，操作要准确、简便。
开关插座等装置的安装位置和高度应便于操作。
3．美观： 室内配线时，应注意美观，尽量避免损坏建筑物。
敷设的位置及灯具等用电备，都必须与建筑物相协调。
4．经济：在保证安全、可靠供电的同时，应考虑选用较经济的器材，选择最短的敷线路径，采用最合理的安装方法，以减少费用。
二、 施工准备1、 材料要求：导线的额定电压应大于线路工作电压；导线的绝缘层应符合线路的安装方式和敷设环境的条件；导线的截面应满足供电的要求和机械强度。
火线——红色 零线——蓝色 保护线——黄绿色。
在三相四线制配电系统中，中性线N 的允许载流量，不应小于线路中最大不平衡负荷电流 。
保护线（PE ） 其中：Sp 是导体的线芯的截面（mm2），I 是短路电流有效值（A)，t 是在已达到允许最高持续工作温度的导体内短路电流持续作用时间(s), K 是t KI Sp ≥不同绝缘的计算系数。
查农网运行维护及检修表9-1-4 选择截面积2.5mm²聚氯乙烯绝缘铜芯导线，适用于室内外电气、动力及照明固定敷设。
配线方式通过查农网运行维护及检修表9-1-4 选择木、塑料槽板配线，它适用于负荷较小照明工程的干燥环境、要求整洁美观的场所：塑料槽板适用于防化学腐蚀和要求绝缘性能好的场所。
木槽板和塑料槽板，它们的安装方法基本相同，只是塑料槽板使用的环境温度不能低于－15°C，但由于目前槽板配线多用于室内的线路安装，且塑料槽板相对木槽板的造价较低，因此，此次选择塑料槽板。
2、工具要求尖嘴钳斜口钳虎口钳剥线钳螺丝刀电工刀验电笔米尺3、施工图纸元件安装示意图电路原理图三、操作工艺选择线槽定位划线槽板固定敷设导线盖板固定1．选择线槽根据导线直径及各段线槽中导线的数量确定线槽的规格(通常以矩形截面的长、宽来表示，弧形的用宽度表示)。
一、适用范围适用于干燥室内的电气照明及小负荷用电设备的明配线工程。
二、施工准备2．1 技术准备参见"20.3 硬质阻燃型绝缘导管明敷设工程"第20．3．2．1条。
2．2 材料要求1. 塑料线槽：由槽底、槽盖及附件组成，它是由阻燃型硬聚氯乙烯工程塑料挤压成型，严禁使用非阻燃型材料加工：、选用塑料线槽时，应根据设计要求选择型号、规格相应的定型产品。
其敷没场所的环境温度不得低于-15℃，其氧指数不应低于27％。
以上线槽内外应光滑尤棱刺，不应有扭曲、翘边等变形现象，应经过阻燃处理并有阻燃标记和产品合格证，外壁应有间距不大于1m的连续阻燃标记和制造厂标。
2．木砖：用木材制成梯形，使用时应做防腐处理。
3．塑料胀管：选用时，其规格应与被紧固的电气器具荷重相对应，并选择相同型号的圆头螺丝与垫圈配合使用。
4．镀锌材料：选择金属材料时，应选用经过镀锌处理的圆钢、扁钢、角钢、螺丝、螺栓、螺母、垫圈、弹簧垫圈等，非镀锌金属材料需进行防锈和防腐处理。
5．辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、螺旋接线钮、安全型压线帕、绝缘导线、套管、接线端子、石膏等。
2．3 主要机具1．铅笔、卷尺、线坠、粉线袋、电工常用工具、活扳子、手锤、钢锯、钢锯条，2．手电钻、电锤、工具袋、工具箱、高凳。
2．4 作业条件1．配合土建结构施工：顶埋保护管、木砖、预留孔洞。
2．屋顶、墙面及地面油漆、浆活全部完成。
三、施工工艺3. 1 工艺流程3．2 操作工艺1．弹线定位(1)弹线定位应符合以下规定：线槽配线在穿过楼板及墙壁时，应用保护管，而且穿楼板处必须用钢管保护，其保护高度距地面不应低于1．8m；过变形缝时应做补偿处理。
(2)弹线定位方法：按设计图确定进户线、盒、箱等电气器具固定点的位置，从始端至终端(先于线后支线)找好水平或垂直线，用粉线袋在线路中心弹线，分匀档，用笔划出加档位置后，再细查木砖是否齐全，位置是否正确，否则应及时补齐。
塑料线槽配线工艺标准塑料线槽是一种被广泛应用的电气装置，它能够起到保护电缆和线路的作用，使得线路更加稳定且美观。
为了保证塑料线槽的应用效果以及配线的安全性，我们需要按照相应的工艺标准进行安装和维护。
一、前置准备1. 绘制布线图：在确定布线方式和路径之前进行绘制，以确保配线计划准确可行。
2. 确定线槽布线方式：采用单线槽或双线槽以及配线盒是否需要。
3. 确定线槽路径：安装线槽的位置和方向，避免出现线槽交叉或弯曲过度的情况。
4. 预先准备工具：包括电钻、冲击钻、扳手、螺丝刀、钳子、电线剪切器等。
二、安装线槽1. 确定安装位置：根据布线设计图，确定线槽的安装位置，要保证线槽悬在地面上方约10~15mm、沿着墙面平行安装。
2. 标记固定位置：使用水平仪和量角器标记固定位置，将标志点转移至安装位置上。
3. 安装支架：先在墙面上用电钻钻洞，然后安装支架。
4. 切割线槽：按照实际测量结果和标记点进行线槽的切割。
5. 安装线槽：将线槽放置在支架上，然后将固定螺丝钉紧。
三、穿线1. 确定线路方向：按照布线图确定线路方向以及电器布置。
2. 选用钢丝穿线器：在管道较长或弯头多的情况下，使用钢丝穿线器可以在管道中推拉电线，减少不必要的损伤。
3. 开挖穿线槽：将线槽内部凹槽盖打开，开挖穿线槽。
4. 穿线：按照线路布置，依次将电缆或电线穿过线槽。
5. 固定线路：将线路固定在线槽内，确保不松动，防止短路或者断路。
四、接线1. 确定接线点：根据电路需求和接口设计，确定需要接线的位置。
2.接线：剥去电线绝缘层，钉连接头、压线端子等，然后连接电线。
3. 仔细检查：完成接线后，通过仔细检查，确保一切都正确无误。
五、验收1. 仔细检查：检查线路连接是否牢固，电器是否工作正常，线槽上下是否对齐、位置是否正确等等。
2. 整理线路：将线路整理整齐，不留杂乱线缆，使线路内部清晰明了。
3. 安装配电箱：安装配电箱，将接线好的电缆和电线连接在一起，观察运转情况。
塑料护套线配线安装交底记录交底时间：2024年5月1日交底地点：XXXX工程现场参与人员：1.项目经理：XXX3.电气工程师：XXX4.施工队伍：XXX施工队交底内容：1.安装要求：a.根据设计方案和施工图进行布线，确保每个电气设备都有足够的电源供应。
b.选择合适的电线规格和数量，根据电流负荷和线路长度计算确定。
c.安装过程中要注意保持线路的干净整齐，避免交叉绕线和悬挂线路，确保安装美观。
d.在可视范围内使用塑料护套线，避免暴露的电线直接接触外部环境。
2.安装步骤：a.按照施工图纸标明的线路进行布线，并使用垂直线沿线固定。
b.在起始位置切断所需长度的塑料护套线，并留出一定长度的冗余线。
c.在线路起始端和终止端分别安装插座和开关，确保线路连接正确。
d.通过塑料护套线上的刻度线剥开相应长度的外皮，并将裸露的导线插入插座或开关上的接线孔中。
e.使用电工胶布固定护套线和导线，确保插座和开关紧固牢固。
f.检查每个接线点的连接是否牢固，没有松动或断开的情况。
3.安全注意事项：a.在进行线路布线和接线时，必须先切断供电。
b.确保所有的安全用具（如绝缘手套、绝缘鞋）都佩戴正确，并进行必要的绝缘防护。
c.施工过程中不得踩踏、压碾或受力过大的地方。
d.避免在潮湿、易爆、易燃和有腐蚀性气体的环境中施工。
e.严禁私拉乱接、随意改变线路布线和连接方式。
4.质量验收标准：a.电线应符合国家标准，表面应光滑，无明显破损和折断。
b.插座和开关应正常工作，插头和插座之间的插拔力应适中。
c.线路接头应牢固可靠，无松动和接触不良现象。
d.线路布线应整齐美观，不得有明显的交叉和叠加。
以上就是塑料护套线配线安装交底记录的内容，希望能对大家的工作有所帮助。
在实际工程施工中，还要根据具体情况进行详细操作指导，并遵循相关安全规范和标准，确保电气设施的安全运行。
