桥架安装技术交底记录

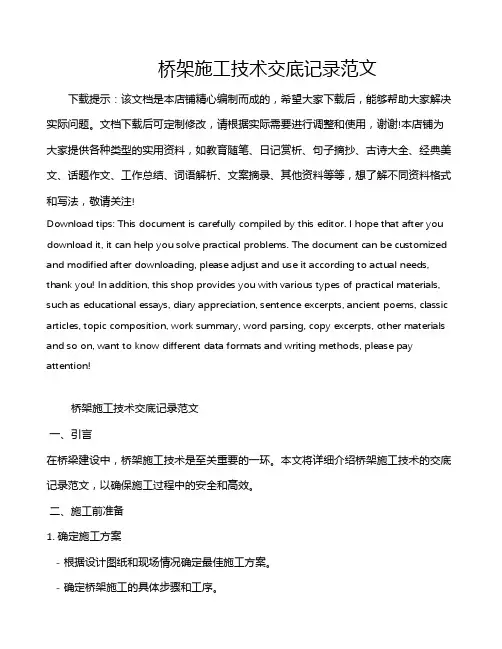

桥架施工技术交底记录范文下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!桥架施工技术交底记录范文一、引言在桥梁建设中，桥架施工技术是至关重要的一环。

一、交底对象本次安全技术交底对象为参与线管桥架安装的全体施工人员，包括但不限于电工、焊工、起重工等。

二、交底内容1. 安全生产责任制（1）明确各级人员的安全责任，确保施工过程中的安全。

（2）加强施工现场安全管理，落实安全生产责任制。

2. 施工现场安全措施（1）施工现场设置安全警示标志，明确危险区域。

（2）施工现场配备必要的安全防护设施，如安全网、防护栏、安全带等。

（3）施工过程中，严格遵守操作规程，确保安全施工。

3. 线管桥架安装前的准备工作（1）检查施工图纸，了解线管桥架的布置、规格及要求。

（2）核对材料，确保线管、桥架等材料符合要求。

（3）对施工人员进行技术交底，明确施工流程及注意事项。

4. 线管桥架安装施工过程中的安全要求（1）施工人员必须佩戴安全帽、安全带等防护用品。

（2）施工过程中，严禁酒后作业、疲劳作业。

（3）高空作业时，必须使用安全带，确保作业人员安全。

（4）施工过程中，严禁擅自移动、拆除安全防护设施。

（5）施工过程中，注意检查线管、桥架的连接质量，确保连接牢固。

5. 线管桥架安装后的检查与验收（1）检查线管、桥架的安装位置、间距、高度等是否符合要求。

（2）检查线管、桥架的连接质量，确保连接牢固。

（3）检查线管、桥架的接地、防雷等安全措施是否到位。

（4）验收合格后，方可进行后续施工。

三、注意事项1. 施工过程中，严格遵守操作规程，确保安全施工。

2. 高空作业时，必须使用安全带，确保作业人员安全。

3. 施工过程中，注意检查线管、桥架的连接质量，确保连接牢固。

4. 线管、桥架的防火、防爆措施必须到位。

5. 施工过程中，加强施工现场安全管理，落实安全生产责任制。

四、安全技术交底责任人本次安全技术交底责任人：XXX五、安全技术交底时间本次安全技术交底时间为：XXXX年XX月XX日六、安全技术交底记录1. 施工单位：____________________2. 施工项目：____________________3. 施工地点：____________________4. 施工人员：____________________5. 安全技术交底责任人：____________________6. 交底时间：____________________7. 交底内容：____________________8. 交底人签字：____________________9. 接收人签字：____________________注：以上模板仅供参考，具体交底内容应根据实际情况进行调整。

桥架安装技术交底记录会议主题：桥架安装技术交底会议时间：2024年5月10日会议地点：公司会议室会议内容：1.会议开始会议主持人向与会人员介绍会议目的和议程。

并强调本次会议的重要性，希望大家能够认真参与并互相交流意见和经验。

2.桥架基本知识介绍会议主持人对桥架的基本知识进行了简要介绍，包括桥架的定义、分类、材料和常见用途等。

3.桥架安装前准备工作3.1建筑结构检查会议主持人强调在安装桥架之前，必须对建筑结构进行全面检查，确保能够承受桥架的重量和跨度。

3.2材料准备针对本次安装需要使用的材料，会议主持人逐一介绍了每种材料的特点及其在安装过程中的使用方式，并提醒大家在使用前进行检查，确保材料的质量和完整性。

3.3安装工具准备会议主持人提到了安装桥架所需要使用的各种工具，如梯子、螺丝刀、扳手等，强调了正确使用工具的重要性，并建议大家在使用工具前进行检查和维护。

4.桥架安装步骤4.1桥架悬挂装置的安装会议主持人详细介绍了桥架悬挂装置的安装步骤，包括确定悬挂点、安装悬挂装置等。

并提醒大家在安装过程中注意安全，避免发生意外。

4.2桥架段之间的连接会议主持人解释了桥架段之间的连接方式，并指导大家如何正确连接和固定桥架段，确保其稳定性和牢固性。

4.3安装支架和固定装置会议主持人详细介绍了安装桥架支架和固定装置的步骤和方法，并强调了支架和固定装置的重要性，必须按照要求进行安装，以确保桥架的稳定性。

4.4桥架的垂直和水平调整会议主持人指导大家如何进行桥架的垂直和水平调整，以确保桥架的安装位置和水平度符合要求。

5.安全注意事项会议主持人强调了在桥架安装过程中需要注意的安全事项，包括佩戴安全帽、使用防护设备、避免高处坠落等，并建议大家遵守相关安全规范和操作规程。

6.问题答疑和总结会议主持人开放了问题答疑环节，与会人员针对桥架安装过程中遇到的问题进行了讨论和交流，并得到了解决方案。

最后，会议主持人总结了本次交底内容和要点，并希望与会人员能够将所学知识应用到实际工作中。

桥架安装施工技术交底1、为确保本工程施工质量达到优良标准,施工班组在施工前必须树立"质量第一”思想，重视施工质量,认真熟悉图纸，了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识。

2、施工前班组必须先熟悉设计图纸及施工员画的桥架敷设透视详图上的桥架走向及所选用配件、支架的规格、型号,并仔细核对送至现场的实物材料,是否有误,确定后方能施工。

3、根据施工图确定的桥架敷设位置,先在墙面上弹出垂直桥架的敷设直线,再弹出水平桥架的敷设横线。

4、弹线完成后,进入支架安装工序。

根据规范规定：每节桥架的固定点不应少于两个及在转角、分支处和端部均应有固定点的要求,合理均匀分配桥架支架（固定点）的设置位置。

5、在安装桥架各类支架（固定点）的施工中,必须牢记：多孔砖墙上严禁使用膨胀螺栓固定铁件。

6、桥架敷设应平整、无扭曲变形,内壁应光滑、无毛刺。

7、桥架连接处的接口应平直、严密,盖板应齐全、平整、无翘角。

8、固定及连接桥架的螺栓应紧固；桥架连接片及螺栓的螺母应设在桥架的外侧。

9、桥架的出线口应位置正确、光滑、无毛刺。

10、桥架的敷设应平直整齐,水平或垂直允许偏差为长度的2%。

,且全长允许偏差为20mm；安装后的桥架盖板应便于开启。

11、金属桥架敷设安装后,必须牢固地连接成为一整体,并与接地主干线可靠连接。

镀锌桥架可不做跨接接地线,但防松装置应设在明显部位,且在每个连接部位的两端不少于两处。

12、桥架敷设完毕后,班组必须进行自检,填写班组自检单,并报施工员进行复核。

接受交底人签字:交底人签字:年月日年月日。

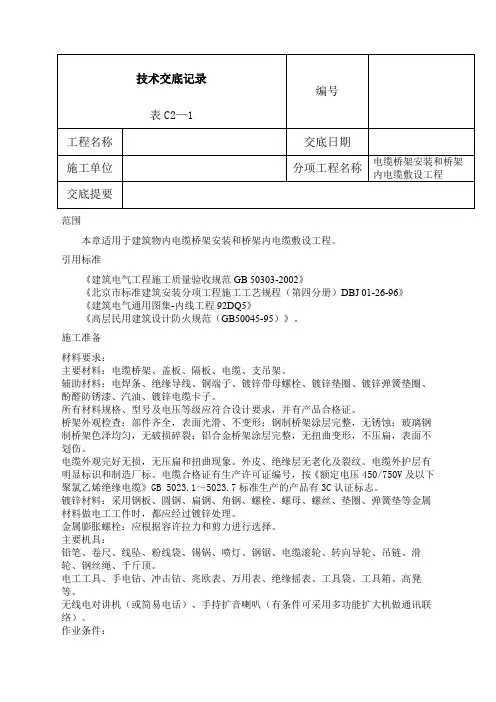

技术交底记录编号表C2—1工程名称交底日期施工单位分项工程名称电缆桥架安装和桥架内电缆敷设工程交底提要范围本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程。

引用标准《建筑电气工程施工质量验收规范GB 50303-2002》《北京市标准建筑安装分项工程施工工艺规程（第四分册）DBJ 01-26-96》《建筑电气通用图集-内线工程92DQ5》《高层民用建筑设计防火规范（GB50045-95）》。

施工准备材料要求：主要材料：电缆桥架、盖板、隔板、电缆、支吊架。

辅助材料：电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子。

所有材料规格、型号及电压等级应符合设计要求，并有产品合格证。

桥架外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。

电缆外观完好无损，无压扁和扭曲现象。

外皮、绝缘层无老化及裂纹。

电缆外护层有明显标识和制造厂标。

电缆合格证有生产许可证编号，按《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB 5023.1～5023.7标准生产的产品有3C认证标志。

镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。

金属膨胀螺栓：应根据容许拉力和剪力进行选择。

主要机具：铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶。

电工工具、手电钻、冲击钻、兆欧表、万用表、绝缘摇表、工具袋、工具箱、高凳等。

无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机做通讯联络）。

作业条件：配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。

其他工种作业情况：顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行桥架敷设及桥架内电缆敷设。

上道工序作业情况：测量定位，安装桥架的支架，经检查确认，才能安装桥架；桥架安装检查合格，才能敷设电缆；电缆敷设前绝缘测试合格，才能敷设；电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。

一、交底目的为确保隧道桥架安装工程的安全、顺利进行，提高施工人员的安全意识，特制定本安全技术交底。

二、交底内容1. 施工人员要求（1）施工人员必须经过专业培训，熟悉隧道桥架安装的相关技术要求和安全操作规程。

（2）进入施工现场必须佩戴安全帽、安全带等防护用品。

（3）施工过程中，严格遵守安全生产规章制度，不得违章作业。

2. 现场安全措施（1）隧道内作业时，必须确保通风良好，禁止在通风不良的环境下作业。

（2）隧道内照明设备必须符合国家安全标准，确保照明充足。

（3）隧道内施工人员必须佩戴防尘口罩、防噪音耳塞等防护用品。

（4）隧道内禁止吸烟、生火，严禁使用明火作业。

3. 隧道桥架安装要求（1）桥架安装前，必须检查桥架质量，确保无变形、裂纹等缺陷。

（2）桥架安装应遵循以下原则：水平、垂直、牢固、美观。

（3）桥架安装过程中，应确保支架间距符合设计要求，不得随意调整。

（4）桥架与支架连接应牢固，防止因振动、冲击等原因造成松动。

（5）桥架接地应可靠，确保电气安全。

4. 电缆敷设要求（1）电缆敷设前，必须检查电缆质量，确保无损伤、老化等现象。

（2）电缆敷设应遵循以下原则：整齐、牢固、美观。

（3）电缆敷设过程中，应避免交叉、重叠，防止电缆损伤。

（4）电缆敷设完毕后，应进行绝缘电阻测试，确保电缆绝缘性能良好。

5. 施工过程中应注意的安全事项（1）施工人员应时刻保持警惕，注意观察周围环境，防止发生意外事故。

（2）禁止在隧道内进行高空作业，如需进行高空作业，必须采取安全措施。

（3）禁止在隧道内进行焊接、切割等明火作业。

（4）禁止在隧道内使用手机等通讯设备，以免干扰隧道内通讯系统。

三、交底时间（此处填写交底时间）四、交底人（此处填写交底人姓名）五、接收人（此处填写接收人姓名）六、备注1. 施工过程中，如遇特殊情况，应及时向项目负责人报告，并采取相应措施。

2. 施工人员应认真阅读本安全技术交底，严格遵守各项安全规定。

3. 本安全技术交底自交底之日起生效，如有未尽事宜，另行通知。

表C2-2技术、安全交底记录施工单位：XXXX集团有限公司 2014年12月2日编号：工程名称XXXXXXXXXXXXXX工程交底部位桥架安装共 7 页第 1 页交底内容：（桥架安装）一、依据标准1、《建筑工程施工质量验收统一标准》GB50300-20132、《建筑电气工程施工质量验收规范》GB50303-20023、施工方案和XXX版施工图纸中有关电气桥架部分4、建筑工程施工工艺标准汇编（第五册）二、要求1、用于固定桥架的螺栓必须适配，连接紧固，防松零件齐全；2、桥架拼装要求横平竖直、无变形、外表的镀层无损伤脱落，桥架与桥架连接的固定压板使用配套螺栓固定，连接螺栓的螺母应放置在外侧，螺栓连接必须紧固不得漏装、反装。

桥架连接平滑、无起拱、塌腰的现象；3、桥架连接处的跨接线不可遗漏，并有一定的松弛，保证其具有伸缩性；4、金属电缆桥架及其支架必须接地可靠，且必须符合下列规定：1)金属电缆桥架及其支架全长2处与接地干线相连接；2)防火桥架间连接板的两端跨接铜芯接地线，接地线截面积为4mm2铜芯编织软铜线；三、施工准备1、技术准备：①审核桥架路线是否正确，有无和其他专业矛盾和相碰之处。

②结合建筑施工图，核实电气桥架布置的合理性。

2、材料准备：①各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等；②桥架附件的连接、紧固螺栓及4²铜编织线。

3、主要机具：红外放线仪、电钻、电锤、盒尺、电焊机（焊把线、地线、焊机开关箱）、焊帽、绝缘鞋、焊工手套、记号笔、工程线、手锤、药皮锤、切割机、磨光机、活搬手、接地电阻测试仪。

4、作业条件：1、桥架安装沿线模板等设施的拆除完毕，场地清理干净，道路畅通；2、室内电缆桥架的安装在综合管线排布完毕后进行。

技术负责人：交底人：接交人：技术、安全交底记录施工单位：XXXX集团有限公司 2014年12月2日编号：工程名称XXXXXXXXXXXXXX工程交底部位桥架安装共7 页第 2 页交底内容：四、操作工艺弹线定位→安装膨胀螺栓→支、吊架安装→桥架安装1、弹线定位（1）根据图纸确定始端到终端，找好水平或垂直线，用粉线袋沿顶棚和地面，在线路的中心线进行弹线。

///一、依据标准：《建筑电气工程施工质量验收规范》GB50303-2015《招标文件附件四：工程技术规范及要求》《钢制电缆桥架工程技术规程》T/CES 31-2017二、施工准备：人员配置:根据工程量的大小配备足够施工人员。

施工现场明确施工负责人、技术负责人、质安员、安装施工作业人员组织到位。

材料准备：（1）材料根据施工现场的需要自行决定数量。

（2）托盘、梯架板材厚度、规格应满足设计要求。

表面防腐层材料应符合国家现行有关标准的规定。

（3）检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。

（4）电镀锌的锌层表面应光滑均匀，致密。

不得有起皮、气泡、花斑等缺陷。

（5）桥架焊缝表面均匀，不得有漏焊、裂纹、夹渣、烧穿等缺陷。

工器具准备：工器具：施工电源盘、手锤、焊接设备、电钻、冲击钻、扳手、卷尺、切割机、安全文明施工用具等。

仪表：经纬仪、水平仪。

三、施工方法：桥架、支架、托架、槽盒安装安装要求：（1）根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心进行弹线，按照设计图要求及施工验收规范规定，均匀分布支撑点距离并用笔标出具体位置。

（2）电缆桥架应尽可能在建筑物、构筑物（如墙、柱梁、楼板）上安装，与土建专业密切配合。

（3）梯架或托盘式桥架（有孔托盘）水平安装时的距地高度一般不宜低于 2.5m，（无孔托盘）距地高度可降低到 2.2m。

年 月 日年 月 日年 月 日桥架、支架、托架、槽盒安装分项工程施工技术交底记录交 底 内 容签名： 签名：签名：接受人单位o 施工o 审批人（项目专业技术负责人）交底人 [项目专业工长（施工员）或质检员]接受人（施工班组长及班组人员）施工依据文件名称及编号建筑电气施工方案质量验收依据文件名称及编号《建筑电气工程施工质量验收规范》GB50303-2015审批人单位o 施工o 分包交底人单位o 分包o 分包单位项目负责人项目技术 负责人分部/子分部（或系统/子系统）施工单位项目负责人项目技术 负责人GD-C1-328单位（子单位）工程名称。

一、概况文安文化中心项目位于河北省廊坊市文安县西部新区，世纪大道以北，和平路以西，东临森林公园。

建设用地面积40056m2,总建筑面积约46000m2,其中地上部分30344m2,地下15656m2。

主要包含多功能剧场、电影院、青少年宫、图书馆、文博馆、商业服务等功能。

二、施工准备2.1作业条件2.1.1配合土建的结构施工或土建按图预留的预埋铁件，支架、吊架、吊杆托架、洞孔、保护管等，已按图纸施工完成。

混凝土强度满足设计要求。

2.1.2桥架安装沿线主体工程已全部结束，模版等设施拆除完毕，场地清理干净，道路畅通。

2.1.3室内的电缆桥架的安装宜在管道及空调工程基本施工完成后进行。

2.2主要材料2.2.1电缆桥架规格及型号必须符合设计要求，附件齐全。

2.2.2桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形情况。

2.3主要机具2. 3.1机具：电钻、电锤、开孔机机、经纬仪、水平仪、电焊机、气焊工具等。

3. 3.2工具：活扳手、手钳、手锤等。

4. 3.3其它：钢直尺、水平尺、角尺、小线、合梯、铅笔、粉线袋等。

三、施工工艺5.1施工工艺流程施工放线一安装膨张螺栓f支、吊、托架安装一桥架安装一保护接地安装3.2施工要点3.2.1弹线定位：根据设计图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，用粉线袋沿桥架走向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架位置。

3.2.2预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抹平孔洞口（收好孔洞口）。

3.2.3支、吊架安装3.2.3.1支吊架所用钢材应平直，无显著扭曲。

下料后长短偏差在3mm范围内，切口处应无卷边、毛刺。

3.2.3.2钢支架与吊架应焊接牢固，无显著变形，焊接前厚度超过4mm的支架、铁件应打坡口，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷。

一、工程基本信息1. 工程名称：____________________2. 建设单位：____________________3. 监理单位：____________________4. 施工单位：____________________5. 交底部位：____________________6. 交底日期：____________________7. 交底人：____________________8. 接收人：____________________二、安全技术交底内容1. 施工人员安全教育（1）施工人员必须接受安全生产教育和培训，了解桥架安装工程的安全操作规程和注意事项。

（2）施工人员要严格遵守劳动纪律，服从现场指挥，不得违章作业。

2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工人员进入现场必须佩戴安全帽，高空作业必须系好安全带。

（3）施工过程中，桥架下方不得有人停留，确保施工安全。

3. 桥架安装技术要求（1）桥架安装应按照设计图纸和施工规范进行，确保桥架安装牢固、横平竖直。

（2）支架、托臂应安装牢固，横档在同一水平面上，偏差不应大于5mm。

（3）桥架全长应有良好接地，接地线最小允许截面积不小于4mm²。

4. 电缆敷设技术要求（1）电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

（2）电缆敷设前应进行绝缘电阻测试和耐压实验，确保电缆绝缘性能良好。

（3）电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m处设固定点。

5. 施工工具与设备安全（1）施工过程中，使用的电气设备、电动工具必须具备可靠的保护接地（接零）措施。

（2）使用人字梯、单梯等高空作业工具时，必须确保其坚固、稳定，并采取必要的安全措施。

（3）打眼、切割等作业时，施工人员必须佩戴防护眼镜，工作地点下方不得站人。

6. 应急措施（1）施工现场应配备必要的应急救援器材，如急救箱、灭火器等。

桥架安装安全技术交底安全技术交底表CSCECIE-SP-B0412)工程名称：虹桥商务区核心圈一期05地块XXX项目施工单位：XXX交底部位：B1\B2层桥架制作、安装工种电工安全技术交底内容：施工区域：本安全技术交底中，施工区域为酒店地下室B1层和B2层。

作业特点和危险源：在配管、桥架支架制作过程中，需要进行切割和焊接作业，使用焊机、切割机等机械设备。

此外，桥架装高度在2m以上，需要进行高处作业，采用盘扣式移动平台进行安装。

施工期间为夏季，主要危险源包括以下几个方面：1.使用切割机、电焊机等机械设备；2.动火作业引发火灾；3.移动平台高处坠落；4.临时用电。

安全预防措施：1.所有施工人员必须通过三级安全教育、安全培训考核合格，并进行项目部施工技术交底和安全技术交底后方可进入施工现场进行施工。

2.所有施工人员必须正确佩戴安全帽和帽带。

未佩戴安全帽的人员严禁进入施工现场。

施工人员不得在施工现场内吸烟，并必须到施工现场设置的吸烟室内吸烟。

施工人员不得喝酒上班，喝酒的施工人员不得进入施工现场。

施工人员不得破坏和随意拆除防护设施和警示标志牌。

3.必须严格遵守动火作业制度，并执行二证一器一监护制度（操作证、动火证、灭火器、监护人）。

4.无证人员不得进行特殊工种作业。

电工、电焊工必须持特殊工种操作证上岗。

5.未满18周岁和超过55周岁的人员不得从进场作业。

有高血压等疾病的人员不得从事高空（大于等于2m）作业。

6.使用用电设备前必须对开关箱及电缆线进行检查，确保无破损的情况下方可使用。

使用时开关箱和电缆严禁拖地，必须架空。

7.现场所用的机械设备必须经过项目部机械设备管理员验收合格后并粘贴当月机械设备合格证后方可使用（每月都要检查）。

8.在暑期施工时，施工人员必须穿着劳保鞋和长袖长裤，禁止穿凉鞋拖鞋、XXX和穿短裤，以保护身体不被刮伤、扎伤或烫伤。

9.施工现场的洞、坑、临边等危险处必须设立围护并悬挂明显标志。

10.在移动平台施工时，施工人员不得向下、向上抛扔材料、垃圾、工具等。

桥架安装施工技术交底施工技术交底记录中国建筑项目管理表格技术交底记录表格编号工程名称第1页共3页施工单位交底日期分项工程名称桥架及支架制作安装一、施工准备；1.材料准备热镀锌角钢、全密闭防火桥架、接地线、焊条、膨胀螺栓、螺栓螺母、镀锌漆、防火油漆；2.机具电焊机、台钻、切割机、手电钻、卷尺、脚手架二、施工进度要求；现场配合土建进度施工。

三、施工工艺；施工准备→现场测量放线→支架加工制作→支架安装→桥架组装→桥架安装→接地线连接→桥架调直四、控制要点；1.支架制作安装要求：1.1支架在下料过程中长短偏差要控制在5mm范围内，切口应无毛刺、卷边；1.2支架在焊接过冲中焊口要饱满，注意保护热镀锌角钢的镀锌层，尽量做到焊口最小；1.3桥架宽度≤400mm的，固定支架用40*40*4热镀锌角钢，角钢间距为2米，桥架宽度≥400mm的，固定支架用50*50*5热镀锌角钢，角钢间距为2米；1.4支架在制作完成后焊口处要刷银粉漆进行防腐处理；1.5支架安装之前先按照综合图要求的标高和位置进行现场放线，放线后按照间距要求进行打孔；1.6部分楼板有误差，在支架安装进程中要及时复核桥架标高，出现误差及时调解；2.桥架安装要求：2.1桥架在安装之前按照厂家配套的螺栓，隔板，毗连板，接地线在空中上进行组装好，每节桥架组装完成后，再吊装到支架上；2.2桥架线槽的接口应平整，接缝处应紧密平直。

2.3桥架线槽的所有非导电部分的铁件均应相互连接和跨接，使之成为一连续导体，并1做好整体接地。

2.4桥架线槽经过建筑物的变形缝(伸缩缝、沉降缝)时，线槽本身应断开，槽内用内连接板搭接，不许固定。

保护地线和槽内导线均应留有补偿余量。

2.5安装在竖井、吊顶、通道、夹层、设备层等处的桥架穿墙及楼板洞口处要做防火封堵。

2.6桥架线槽直线段毗连应采用毗连板，用垫圈、弹簧垫圈、螺母紧固，接茬处应缝隙严密平齐。

2.7地面线槽安装：地面线槽安装时，应及时配合土建地面工程施工。

一、交底对象施工单位全体参与桥架吊装作业人员、管理人员及监督人员。

二、交底时间（具体日期）三、交底地点（具体地点）四、交底内容1. 桥架吊装作业前的准备工作（1）施工人员必须熟悉桥架吊装作业的相关安全技术要求，了解吊装设备的性能和操作规程。

（2）现场安全检查：检查吊装设备、吊装绳索、吊钩、吊环等吊装工具的完好性；检查吊装区域是否有障碍物，确保吊装作业安全进行。

（3）施工人员需穿戴好个人防护用品，如安全帽、工作服、工作鞋、手套等。

2. 桥架吊装作业操作规程（1）吊装前，必须检查吊装设备是否完好，确保吊装过程中设备正常运行。

（2）吊装过程中，严禁超载使用吊装设备，吊装物重量不得超过吊装设备的额定负荷。

（3）吊装绳索、吊钩、吊环等吊装工具应选用合格产品，并定期检查、保养。

（4）吊装过程中，吊装物应保持平稳，避免发生倾斜、摇晃等情况。

（5）吊装过程中，严禁人员在吊装物下方作业或通行。

（6）吊装作业结束后，应对吊装设备、吊装工具进行检查，确保无损坏。

3. 桥架吊装作业现场安全措施（1）吊装区域应设置明显的警示标志，提醒人员注意安全。

（2）吊装区域应设置安全警戒线，禁止无关人员进入。

（3）吊装作业过程中，现场应有专人负责指挥，确保吊装作业安全进行。

（4）吊装作业过程中，现场应有专人负责监护，及时发现并处理安全隐患。

（5）吊装作业结束后，应对吊装区域进行检查，确保无安全隐患。

4. 桥架吊装作业应急处理措施（1）吊装作业过程中，如发现吊装设备、吊装工具等出现异常情况，应立即停止吊装作业，进行检查和处理。

（2）吊装作业过程中，如发生人员受伤、设备损坏等事故，应立即采取紧急措施，防止事故扩大，并及时上报相关部门。

五、交底要求1. 施工单位应将本交底内容纳入施工组织设计，并严格执行。

2. 施工人员应认真学习本交底内容，确保掌握桥架吊装作业的安全技术要求。

3. 施工单位应定期对施工人员进行安全教育培训，提高施工人员的安全意识。

一、工程名称：____________________二、建设单位：____________________三、监理单位：____________________四、施工单位：____________________五、交底部位：____________________六、交底日期：____________________七、交底人：____________________八、接收人：____________________九、交底内容：一、施工准备1. 施工人员应熟悉本工程桥架安装的相关规范、标准和施工图纸，了解桥架安装的基本原理和施工工艺。

2. 施工前，应对施工场地进行清理，确保施工环境安全、整洁。

3. 施工前，应对施工人员进行安全技术培训，提高施工人员的安全意识。

4. 施工材料、设备应按规范要求进行检验，确保材料、设备质量合格。

二、安全技术措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品，进入施工现场。

2. 施工现场应设置明显的安全警示标志，确保施工区域安全。

3. 施工人员应遵守施工现场的消防规定，禁止吸烟、动火作业。

4. 施工过程中，严禁酒后作业、疲劳作业。

5. 施工现场应保持良好的通风、采光条件，防止中毒、窒息事故发生。

6. 电气设备操作人员应持证上岗，严格遵守电气操作规程。

三、施工工艺1. 桥架安装前，应检查桥架的规格、型号、尺寸是否符合设计要求，表面应无锈蚀、裂纹等缺陷。

2. 桥架安装时，应确保支架、托臂等固定牢固，横平竖直，各支架的同层横档在同一水平上，其高低偏差不应大于5mm。

3. 桥架固定于构筑物上时，要求固定牢固，横平竖直，支架间隔均匀，上、下层间距一致。

4. 桥架每段应有接地螺栓，连接应牢固、可靠，桥架接地应同接地网连接。

5. 电缆桥架安装，其规格型号必须符合设计要求。

桥架安装前支架托臂固定支点的预埋件必须按图纸设计走向、坐标做好预埋工作。

6. 桥架安装前必须严格检查，表面应无污染、无变型、无机械损伤、烤漆喷塑无脱落，接口等附件的几何尺寸要与主桥架相符。

---工程名称： ______________建设单位： ______________监理单位： ______________施工单位： ______________交底部位： ______________交底日期： ______________交底人签字： ______________接收人签字： ______________---一、技术交底1. 施工准备- 施工人员必须熟悉电缆桥架的施工图纸及现场实际情况，了解电缆桥架的规格、型号、安装位置和敷设路径。

- 施工前应对施工人员进行安全教育和技能培训，确保每位施工人员了解电缆桥架施工的安全注意事项。

2. 材料与设备- 所有电缆桥架材料及设备必须符合国家标准和设计要求，并经检验合格后方可使用。

- 所有施工工具应保持完好，并定期检查维护。

3. 安装要求- 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，全长不少于2处与接地干线相连接。

- 非镀锌电缆桥架间连接的两端应接铜芯接地线，接地线最小允许截面积不小于4mm²。

- 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

- 电缆桥架水平安装的支架间距为15至3m；垂直安装的支架间距不大于2m。

- 敷设在竖井内和安装不同防火区的桥架，按设计要求位置，有防火隔墙措施。

- 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

4. 电缆敷设- 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

- 大于45度倾斜敷设的电缆每隔2m处设固定点。

- 电缆出入电缆沟、竖井、建筑物等处应做密封处理。

- 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m处设固定点，敷设于垂直方向时，每层楼板处也应设置固定点。

---二、安全交底1. 安全意识- 施工人员必须树立“安全第一”的思想，严格遵守国家安全生产法律法规和施工现场各项安全操作规程。

电缆桥架施工技术交底记录一、施工概述：二、施工要求：1.在施工现场，所有从业人员必须佩戴安全帽、防护鞋等个人防护装备。

2.施工前必须对工程现场进行勘察，了解建筑结构、电缆敷设路径等情况，制定合理的施工计划。

3.施工过程中，严禁乱拉乱接，电缆必须按照规定的路径进行布设。

4.施工完毕后，对电缆桥架进行检查，确保其安装牢固，无松动现象。

三、施工步骤：1.准备工作1.1清理施工现场，确保无障碍物、防止污染。

1.2进行施工材料的验收，核对是否齐全、完好。

1.3准备好所需的工具和设备，如螺丝刀、电钻等。

2.桥架安装2.1根据设计图纸确定电缆桥架的安装位置。

2.2使用螺丝刀、电钻等工具将桥架件固定在定位上。

2.3安装不同类型的桥架时，要根据规格和型号进行区分。

3.连接电缆桥架3.1使用扳手等工具将不同桥架件连接在一起。

3.2连接点应牢固，无松动现象。

4.固定电缆桥架4.1使用螺丝、螺母等固定件将桥架与建筑物等固定在一起。

4.2固定点数量要符合规范要求。

5.接地处理5.1对桥架件进行接地处理，确保安全可靠。

5.2使用合适的接地器材料，保证接地效果达标。

6.清理和验收6.1对施工现场进行清理，清除垃圾和杂物。

6.2对电缆桥架进行检查，确保安装牢固，没有松动现象。

6.3动态验收，检查各项工作是否按照规范要求施工。

四、安全措施：1.施工现场必须明显标识安全警示标志，提醒工人注意安全。

2.操作人员必须进行岗前安全培训，熟悉桥架施工操作规范。

3.施工过程中，严格遵守电气安全操作规程，禁止私拉乱接电缆，防止触电事故发生。

4.对施工现场进行严格管理，保持通道畅通，避免意外碰撞和摔倒。

5.施工中，电缆桥架上不能放置其他杂物，避免影响布线和安全。

五、质量验收：1.施工完成后，由项目负责人进行现场验收，确认施工质量是否符合要求。

2.对电缆桥架进行功能检测，确保接地良好，无松动现象。

3.检查施工记录、材料检验记录等相关文件，确保完备。
