直动式电磁阀研究报告

一、实训背景电磁阀作为一种广泛应用于工业自动化控制领域的执行元件，具有体积小、动作快、可靠性高等特点。

为了提高我们对电磁阀的理解和实际操作能力，我们参加了电磁阀应用实训。

本次实训旨在通过理论学习和实践操作，深入了解电磁阀的结构、工作原理、选型方法以及在实际应用中的调试和维护。

二、实训目的1. 掌握电磁阀的基本结构、工作原理和分类。

2. 熟悉电磁阀的选型方法和应用领域。

3. 提高电磁阀的安装、调试和维护能力。

4. 培养团队合作精神和实际操作技能。

三、实训内容1. 电磁阀基本知识（1）电磁阀的结构：电磁阀主要由阀体、线圈、阀芯、阀座、弹簧等组成。

（2）电磁阀的工作原理：当线圈通电时，产生磁场，使阀芯克服弹簧力，实现阀的开闭。

（3）电磁阀的分类：按工作原理分为直动式、先导式、比例式等；按用途分为控制阀、调节阀、安全阀等。

2. 电磁阀选型方法（1）根据介质：选择适合介质的电磁阀，如空气、水、油等。

（2）根据工作压力：根据管道工作压力选择相应压力等级的电磁阀。

（3）根据流量：根据系统流量选择合适口径的电磁阀。

（4）根据工作频率：根据系统工作频率选择相应频率范围的电磁阀。

（5）根据温度：根据介质温度选择适合温度范围的电磁阀。

3. 电磁阀安装与调试（1）安装：按照电磁阀安装图进行安装，确保阀门安装牢固、方向正确。

（2）调试：调整电磁阀的行程和开启时间，使其满足系统要求。

4. 电磁阀维护与保养（1）定期检查：定期检查电磁阀的运行情况，发现问题及时处理。

（2）清洁：定期清洁电磁阀，防止杂质进入阀内。

（3）润滑：定期对电磁阀进行润滑，提高其使用寿命。

四、实训总结1. 通过本次实训，我们对电磁阀的基本知识、选型方法、安装与调试、维护保养等方面有了较为全面的了解。

2. 实践操作过程中，我们掌握了电磁阀的安装、调试和维护技能，提高了实际操作能力。

3. 在团队合作方面，我们学会了相互协作、沟通与交流，培养了团队精神。

4. 实训过程中，我们遇到了一些问题，如电磁阀安装位置不当、调试参数不合理等，通过查阅资料、请教老师等方式，成功解决了这些问题。

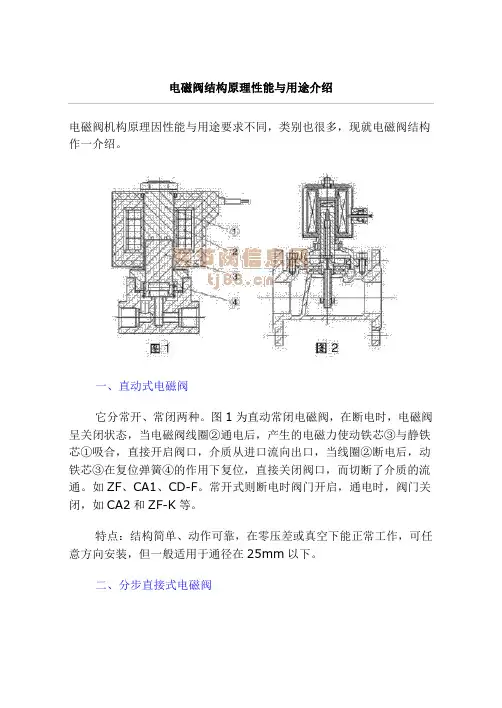

电磁阀结构原理性能与用途介绍电磁阀机构原理因性能与用途要求不同，类别也很多，现就电磁阀结构作一介绍。

一、直动式电磁阀它分常开、常闭两种。

图1为直动常闭电磁阀，在断电时，电磁阀呈关闭状态，当电磁阀线圈②通电后，产生的电磁力使动铁芯③与静铁芯①吸合，直接开启阀口，介质从进口流向出口，当线圈②断电后，动铁芯③在复位弹簧④的作用下复位，直接关闭阀口，而切断了介质的流通。

如ZF、CA1、CD-F。

常开式则断电时阀门开启，通电时，阀门关闭，如CA2和ZF-K等。

特点：结构简单、动作可靠，在零压差或真空下能正常工作，可任意方向安装，但一般适用于通径在25mm以下。

二、分步直接式电磁阀它由主阀与导阀组成，动作分步实现，而电磁力直接吸合动铁芯到主阀芯。

如图2为常闭式，当电磁线圈通电后，产生的电磁力使动铁芯与静铁芯吸合，导阀口开启而导阀口设在主阀芯上，动铁芯与阀芯通过机械方式直接连续一起。

此时，主阀上腔的压力通过导阀口卸荷，由于压力差和电磁力的联合作用，使主阀芯向上运动，开启主阀介质流通。

当线圈断电时，电磁力消失，动铁芯因自重脱离静铁芯，并关闭了导阀孔，此时介质从平衡孔进入主阀芯上腔，使上腔压力升高，在主阀芯自重的作用下，阀门关闭，介质断流，如ZQDF、ZBSF、CB1S、CE1S。

特点：在压差等于零及抽真空时亦能可靠动作，但功率消耗较大，通径受一定限制，且应竖直安装。

三、间接先导式电磁阀它由先导阀与主阀组成，两者有通道联系着，如图3当电磁线圈通电，动铁芯与静铁芯吸合而导阀孔①开放，阀芯背腔②的压力通过导阀孔①流向出口，此时阀芯背腔②的压力低于进口侧的压力，利用压差使得阀芯脱离主阀座③，介质从进口流向出口。

当线圈断电，动铁芯与静铁芯脱离，关闭了导阀孔①，阀芯背腔②压力受进口侧压力的补充逐渐趋于和进口侧平衡，阀芯因弹簧作用把阀门关闭。

先导阀也可配常开式，如ZDF、CC、CF系列。

特点：功率消耗低、通径较大，而结构简单、安装方向任意，但只能用于电磁阀两端有一定压差的场合。

电磁阀原理及使用注意事项1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。

流体的温度必须小于选用电磁阀的标定温度。

电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。

工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。

流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。

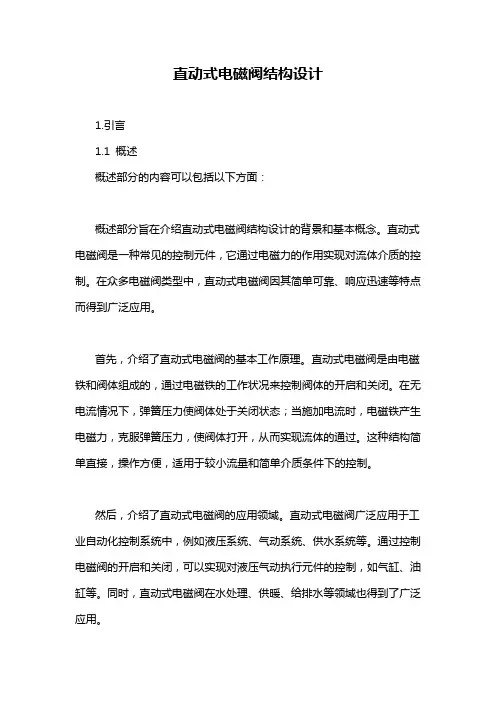

直动式电磁阀结构设计1.引言1.1 概述概述部分的内容可以包括以下方面：概述部分旨在介绍直动式电磁阀结构设计的背景和基本概念。

直动式电磁阀是一种常见的控制元件，它通过电磁力的作用实现对流体介质的控制。

在众多电磁阀类型中，直动式电磁阀因其简单可靠、响应迅速等特点而得到广泛应用。

首先，介绍了直动式电磁阀的基本工作原理。

直动式电磁阀是由电磁铁和阀体组成的，通过电磁铁的工作状况来控制阀体的开启和关闭。

在无电流情况下，弹簧压力使阀体处于关闭状态；当施加电流时，电磁铁产生电磁力，克服弹簧压力，使阀体打开，从而实现流体的通过。

这种结构简单直接，操作方便，适用于较小流量和简单介质条件下的控制。

然后，介绍了直动式电磁阀的应用领域。

直动式电磁阀广泛应用于工业自动化控制系统中，例如液压系统、气动系统、供水系统等。

通过控制电磁阀的开启和关闭，可以实现对液压气动执行元件的控制，如气缸、油缸等。

同时，直动式电磁阀在水处理、供暖、给排水等领域也得到了广泛应用。

接下来，介绍了当前直动式电磁阀结构设计存在的问题和挑战。

虽然直动式电磁阀具有很多优点，但也存在一些问题需要解决。

首先，电磁阀的结构复杂度和制造成本较高；其次，电磁阀的响应速度和控制精度有待改进；此外，电磁阀在长时间工作后易出现故障，需要进行定期维护和保养。

因此，如何设计出更加高效可靠的直动式电磁阀是当前亟待解决的问题。

最后，指出了本文的主要内容和结构安排。

本文将重点研究直动式电磁阀的结构设计问题，并从减小结构复杂度、优化响应速度和提高控制精度的角度进行探讨。

具体而言，文章将分析和比较不同的电磁阀结构设计思路，并通过仿真和实验验证其性能。

最后，总结研究结果并展望未来的发展方向。

以上就是直动式电磁阀结构设计部分的概述内容。

通过对直动式电磁阀的工作原理、应用领域、存在问题以及研究内容的介绍，读者可以对后续内容有一个整体的了解和预期。

1.2 文章结构文章结构部分的内容可以按照以下方式编写：文章结构部分的内容将介绍整篇文章的组织结构和各个章节的主要内容。

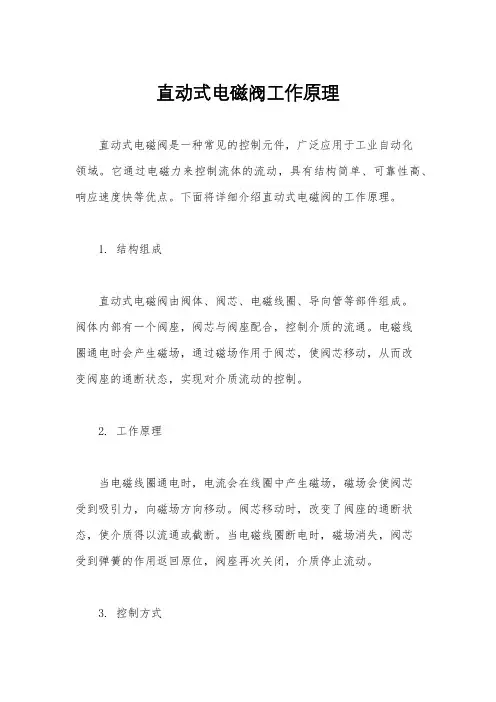

直动式电磁阀工作原理
直动式电磁阀是一种常见的控制元件，广泛应用于工业自动化
领域。

它通过电磁力来控制流体的流动，具有结构简单、可靠性高、响应速度快等优点。

下面将详细介绍直动式电磁阀的工作原理。

1. 结构组成
直动式电磁阀由阀体、阀芯、电磁线圈、导向管等部件组成。

阀体内部有一个阀座，阀芯与阀座配合，控制介质的流通。

电磁线
圈通电时会产生磁场，通过磁场作用于阀芯，使阀芯移动，从而改
变阀座的通断状态，实现对介质流动的控制。

2. 工作原理
当电磁线圈通电时，电流会在线圈中产生磁场，磁场会使阀芯
受到吸引力，向磁场方向移动。

阀芯移动时，改变了阀座的通断状态，使介质得以流通或截断。

当电磁线圈断电时，磁场消失，阀芯
受到弹簧的作用返回原位，阀座再次关闭，介质停止流动。

3. 控制方式
直动式电磁阀可以通过控制电磁线圈的通断来实现对介质的控制。

当电磁线圈通电时，阀芯被吸引，阀座打开；当电磁线圈断电时，阀芯返回，阀座关闭。

通过控制电磁线圈的通断时间和频率，可以实现对介质流动的精确控制。

4. 应用领域
直动式电磁阀广泛应用于液压系统、气动系统、供水系统、燃气系统等领域。

在工业自动化控制中起着至关重要的作用，可以实现对液体、气体的流量、压力、温度等参数的精确控制。

总之，直动式电磁阀通过电磁力来控制阀芯的运动，从而实现对介质流动的控制。

它具有结构简单、可靠性高、响应速度快等优点，被广泛应用于工业自动化领域。

希望通过本文的介绍，能够更好地理解直动式电磁阀的工作原理。

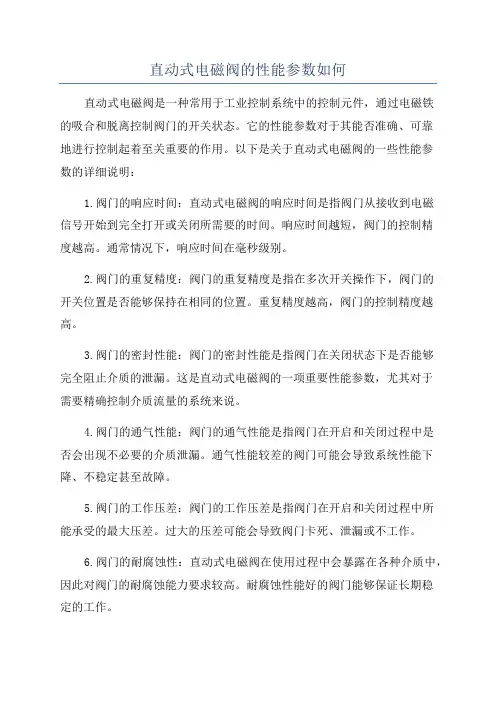

直动式电磁阀的性能参数如何直动式电磁阀是一种常用于工业控制系统中的控制元件，通过电磁铁的吸合和脱离控制阀门的开关状态。

它的性能参数对于其能否准确、可靠地进行控制起着至关重要的作用。

以下是关于直动式电磁阀的一些性能参数的详细说明：1.阀门的响应时间：直动式电磁阀的响应时间是指阀门从接收到电磁信号开始到完全打开或关闭所需要的时间。

响应时间越短，阀门的控制精度越高。

通常情况下，响应时间在毫秒级别。

2.阀门的重复精度：阀门的重复精度是指在多次开关操作下，阀门的开关位置是否能够保持在相同的位置。

重复精度越高，阀门的控制精度越高。

3.阀门的密封性能：阀门的密封性能是指阀门在关闭状态下是否能够完全阻止介质的泄漏。

这是直动式电磁阀的一项重要性能参数，尤其对于需要精确控制介质流量的系统来说。

4.阀门的通气性能：阀门的通气性能是指阀门在开启和关闭过程中是否会出现不必要的介质泄漏。

通气性能较差的阀门可能会导致系统性能下降、不稳定甚至故障。

5.阀门的工作压差：阀门的工作压差是指阀门在开启和关闭过程中所能承受的最大压差。

过大的压差可能会导致阀门卡死、泄漏或不工作。

6.阀门的耐腐蚀性：直动式电磁阀在使用过程中会暴露在各种介质中，因此对阀门的耐腐蚀能力要求较高。

耐腐蚀性能好的阀门能够保证长期稳定的工作。

7.阀门的耐震性：阀门在工业环境下经常受到振动和冲击，因此对阀门的耐震性也有一定要求。

耐震性好的阀门可以减少振动和冲击对阀门的影响，确保正常工作。

8.阀门的可维修性：直动式电磁阀在使用过程中可能会出现故障或磨损，因此具有良好的可维修性非常重要。

容易拆卸和更换零部件的阀门可以提高维修效率和减少停机时间。

综上所述，直动式电磁阀的性能参数对于其在工业控制系统中的应用至关重要。

不同的应用场景和控制要求可能会对不同参数有不同的要求。

因此，在选择和使用直动式电磁阀时，需要综合考虑以上各项性能参数，并选择适合具体应用需求的产品。

同时，定期检修和维护也可以确保阀门的性能参数保持良好，延长其使用寿命。

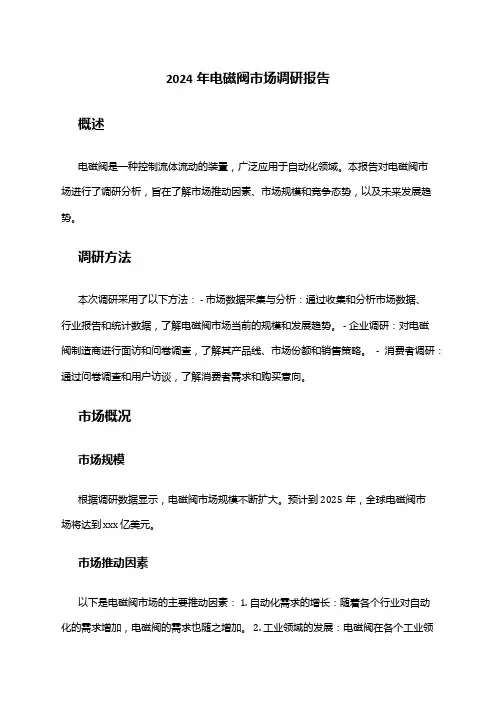

2024年电磁阀市场调研报告概述电磁阀是一种控制流体流动的装置，广泛应用于自动化领域。

本报告对电磁阀市场进行了调研分析，旨在了解市场推动因素、市场规模和竞争态势，以及未来发展趋势。

调研方法本次调研采用了以下方法： - 市场数据采集与分析：通过收集和分析市场数据、行业报告和统计数据，了解电磁阀市场当前的规模和发展趋势。

- 企业调研：对电磁阀制造商进行面访和问卷调查，了解其产品线、市场份额和销售策略。

- 消费者调研：通过问卷调查和用户访谈，了解消费者需求和购买意向。

市场概况市场规模根据调研数据显示，电磁阀市场规模不断扩大。

预计到2025年，全球电磁阀市场将达到 xxx 亿美元。

市场推动因素以下是电磁阀市场的主要推动因素： 1. 自动化需求的增长：随着各个行业对自动化的需求增加，电磁阀的需求也随之增加。

2. 工业领域的发展：电磁阀在各个工业领域中的应用日益广泛，包括制药、化工、能源等行业。

3. 环境保护政策的推动：为了降低能源消耗和环境污染，各国政府出台了一系列的环境保护政策，促使电磁阀市场的增长。

市场竞争态势电磁阀市场竞争激烈，主要竞争者包括以下几个方面： 1. 进口品牌：一些国际知名品牌在电磁阀领域具有领先地位，它们拥有先进的技术和广泛的市场渠道。

2. 国内制造商：国内电磁阀制造商数量众多，其中一些企业在技术创新和市场拓展方面取得了显著进展。

3. 新兴企业：一些新兴企业在电磁阀领域有所突破，通过研发创新产品和开拓新市场来获取竞争优势。

发展趋势根据调研结果，电磁阀市场将出现以下发展趋势： 1. 技术升级：随着自动化和智能化的发展，电磁阀将采用更先进的材料和控制技术，提高效率和耐用性。

2. 市场细分化：根据不同行业和应用领域的需求，电磁阀市场将出现细分化趋势，生产商将开发特定的产品系列。

3. 国际合作：由于全球化的趋势，电磁阀制造商之间将加强合作，共同开发新产品和拓展市场。

结论综上所述，电磁阀市场具有广阔的发展前景。

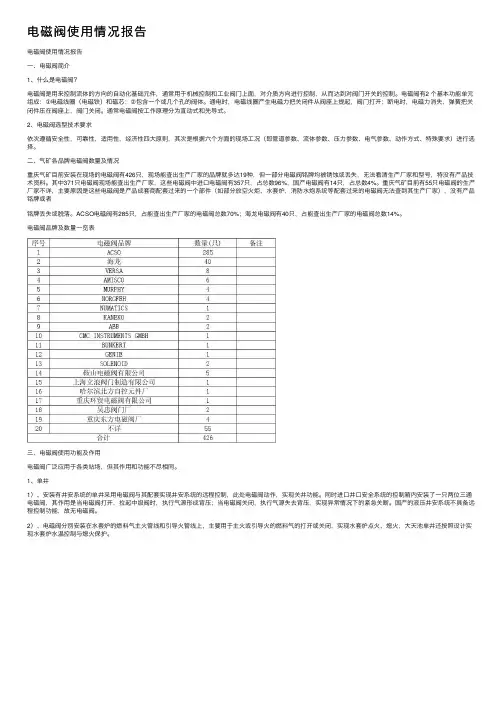

电磁阀使⽤情况报告电磁阀使⽤情况报告⼀、电磁阀简介1、什么是电磁阀？电磁阀是⽤来控制流体的⽅向的⾃动化基础元件，通常⽤于机械控制和⼯业阀门上⾯，对介质⽅向进⾏控制，从⽽达到对阀门开关的控制。

电磁阀有2 个基本功能单元组成：①电磁线圈（电磁铁）和磁芯；②包含⼀个或⼏个孔的阀体。

通电时，电磁线圈产⽣电磁⼒把关闭件从阀座上提起，阀门打开；断电时，电磁⼒消失，弹簧把关闭件压在阀座上，阀门关闭。

通常电磁阀按⼯作原理分为直动式和先导式。

2、电磁阀选型技术要求依次遵循安全性，可靠性，适⽤性，经济性四⼤原则，其次是根据六个⽅⾯的现场⼯况（即管道参数、流体参数、压⼒参数、电⽓参数、动作⽅式、特殊要求）进⾏选择。

⼆、⽓矿各品牌电磁阀数量及情况重庆⽓矿⽬前安装在现场的电磁阀有426只，现场能查出⽣产⼚家的品牌就多达19种，但⼀部分电磁阀铭牌均被锈蚀或丢失，⽆法看清⽣产⼚家和型号，特没有产品技术资料。

其中371只电磁阀现场能查出⽣产⼚家，这些电磁阀中进⼝电磁阀有357只，占总数96%，国产电磁阀有14只，占总数4%。

重庆⽓矿⽬前有55只电磁阀的⽣产⼚家不详，主要原因是这些电磁阀是产品成套商配套过来的⼀个部件（如部分放空⽕炬、⽔套炉，消防⽔炮系统等配套过来的电磁阀⽆法查到其⽣产⼚家），没有产品铭牌或者铭牌丢失或脱落。

ACSO电磁阀有285只，占能查出⽣产⼚家的电磁阀总数70%；海龙电磁阀有40只，占能查出⽣产⼚家的电磁阀总数14%。

电磁阀品牌及数量⼀览表三、电磁阀使⽤功能及作⽤电磁阀⼴泛应⽤于各类站场，但其作⽤和功能不尽相同。

1、单井1）、安装有井安系统的单井采⽤电磁阀与其配套实现井安系统的远程控制，此处电磁阀动作，实现关井功能。

同时进⼝井⼝安全系统的控制箱内安装了⼀只两位三通电磁阀，其作⽤是当电磁阀打开，拉起中级阀时，执⾏⽓源形成背压；当电磁阀关闭，执⾏⽓源失去背压，实现异常情况下的紧急关断。

国产的液压井安系统不具备远程控制功能，故⽆电磁阀。

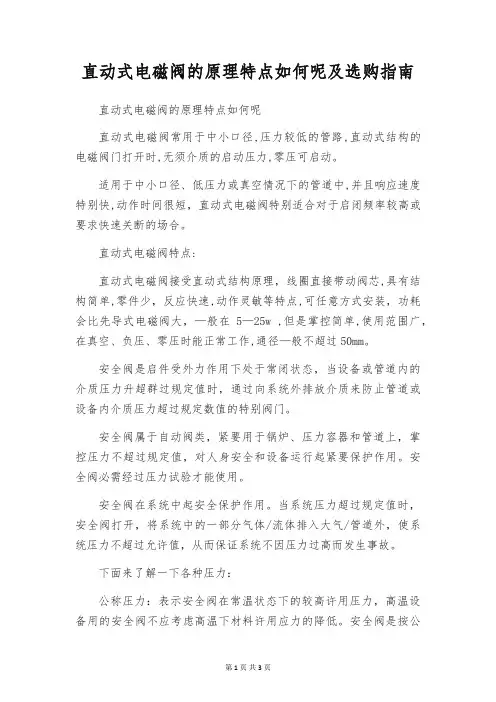

直动式电磁阀的原理特点如何呢及选购指南直动式电磁阀的原理特点如何呢直动式电磁阀常用于中小口径,压力较低的管路,直动式结构的电磁阀门打开时,无须介质的启动压力,零压可启动。

适用于中小口径、低压力或真空情况下的管道中,并且响应速度特别快,动作时间很短，直动式电磁阀特别适合对于启闭频率较高或要求快速关断的场合。

直动式电磁阀特点:直动式电磁阀接受直动式结构原理，线圈直接带动阀芯,具有结构简单,零件少，反应快速,动作灵敏等特点,可任意方式安装，功耗会比先导式电磁阀大，—般在5—25w ,但是掌控简单,使用范围广，在真空、负压、零压时能正常工作,通径—般不超过50mm。

安全阀是启件受外力作用下处于常闭状态，当设备或管道内的介质压力升超群过规定值时，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值的特别阀门。

安全阀属于自动阀类，紧要用于锅炉、压力容器和管道上，掌控压力不超过规定值，对人身安全和设备运行起紧要保护作用。

安全阀必需经过压力试验才能使用。

安全阀在系统中起安全保护作用。

当系统压力超过规定值时，安全阀打开，将系统中的一部分气体/流体排入大气/管道外，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。

下面来了解一下各种压力：公称压力：表示安全阀在常温状态下的较高许用压力，高温设备用的安全阀不应考虑高温下材料许用应力的降低。

安全阀是按公称压力标准进行设计制造的。

开启压力：也叫额定压力或整定压力，是指安全阀阀瓣在运行条件下开始升起时的进口压力，在该压力下，开始有可测量的开启高度，介质呈可由视觉或听觉感知的连续排放状态。

排放压力：阀瓣达到规定开启高度时的进口压力。

排放压力的上限需服从国家有关标准或规范的要求。

超过压力：排放压力与开启压力之差，通常用开启压力的百分数来表示。

回座压力：排放后阀瓣重新与阀座接触，即开启高度变为零时的进口压力。

启闭压差：开启压力与回座压力之差，通常用回座压力与开启压力的百分比表示，只有当开启压力很低时接受二者压力差来表示。

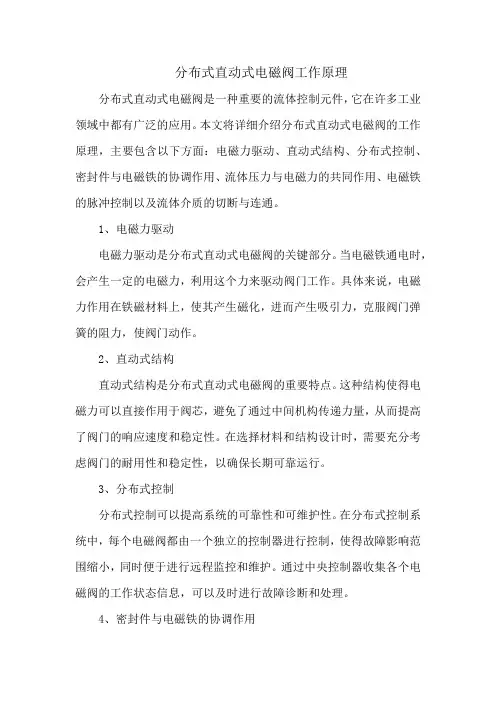

分布式直动式电磁阀工作原理分布式直动式电磁阀是一种重要的流体控制元件，它在许多工业领域中都有广泛的应用。

本文将详细介绍分布式直动式电磁阀的工作原理，主要包含以下方面：电磁力驱动、直动式结构、分布式控制、密封件与电磁铁的协调作用、流体压力与电磁力的共同作用、电磁铁的脉冲控制以及流体介质的切断与连通。

1、电磁力驱动电磁力驱动是分布式直动式电磁阀的关键部分。

当电磁铁通电时，会产生一定的电磁力，利用这个力来驱动阀门工作。

具体来说，电磁力作用在铁磁材料上，使其产生磁化，进而产生吸引力，克服阀门弹簧的阻力，使阀门动作。

2、直动式结构直动式结构是分布式直动式电磁阀的重要特点。

这种结构使得电磁力可以直接作用于阀芯，避免了通过中间机构传递力量，从而提高了阀门的响应速度和稳定性。

在选择材料和结构设计时，需要充分考虑阀门的耐用性和稳定性，以确保长期可靠运行。

3、分布式控制分布式控制可以提高系统的可靠性和可维护性。

在分布式控制系统中，每个电磁阀都由一个独立的控制器进行控制，使得故障影响范围缩小，同时便于进行远程监控和维护。

通过中央控制器收集各个电磁阀的工作状态信息，可以及时进行故障诊断和处理。

4、密封件与电磁铁的协调作用密封件和电磁铁在阀门中起到关键作用。

密封件主要负责防止流体介质泄漏，而电磁铁则负责驱动阀门动作。

在选择密封件和电磁铁时，需要考虑它们的兼容性和使用寿命。

例如，密封件需要具备耐腐蚀、耐磨损等特性，而电磁铁则需要与密封件协调动作，确保阀门在各种工况下的正常运作。

5、流体压力与电磁力的共同作用流体压力和电磁力在阀门中具有协同作用。

流体压力的作用是推动阀芯开启或关闭，而电磁力则用于驱动阀芯动作。

这种协同作用使得阀门能够在不同的流体压力下保持稳定的开启或关闭状态。

但需要注意的是，流体压力与电磁力的选择必须相匹配，以防止出现阀门的误动作。

6、电磁铁的脉冲控制电磁铁的脉冲控制是一种有效的控制方式。

通过向电磁铁提供高速脉冲信号，可以实现对阀门的精细控制。

电磁阀研究报告电磁阀是一种常见的电磁元件，其主要应用于控制液体、气体等介质的流量、压力和方向等参数。

电磁阀的工作原理是利用电磁效应来控制阀门的开关，使其能够将介质流向引导到需要的位置。

本文将从电磁阀的分类、结构、工作原理、应用以及未来发展等方面对电磁阀进行研究分析。

一、电磁阀的分类。

根据其控制界面的不同，电磁阀可以分为单向控制电磁阀和双向控制电磁阀两种类型。

单向控制电磁阀一般只具有两种状态，即开启和关闭状态；而双向控制电磁阀具有更多的状态，常常用于控制复杂的液体或气体的流动方向。

根据其控制介质的不同，电磁阀可以分为液压电磁阀、气动电磁阀和液晶电磁阀等类型。

液压电磁阀主要应用于控制液体的流动，而气动电磁阀则主要用于控制气体流动。

液晶电磁阀主要是利用液晶技术来控制介质的流动。

根据其结构特点的不同，电磁阀可以分为直通电磁阀、角座电磁阀、旋转电磁阀和插板电磁阀等类型。

直通电磁阀一般用于小流量和低压力范围内的介质控制，而角座电磁阀一般用于大流量和高压力范围内的介质控制。

二、电磁阀的结构。

电磁阀由电磁铁、阀体、活塞、弹簧、导向管等组成。

当电磁铁通电时，线圈中产生的磁场会使电磁铁吸合，将活塞向上拉动，使阀门开启；当电磁铁断电时，弹簧将活塞压回原位，关闭阀门。

三、电磁阀的工作原理。

电磁阀的工作原理是以电磁铁为动力源，通过自身结构的改变来控制阀门的开合。

当电磁铁通电时，线圈中产生的磁场会使电磁铁吸合，将活塞向上拉动，以打开阀门；当电磁铁断电时，弹簧将活塞压回原位，以关闭阀门。

电磁阀通电工作时，需要保证线圈电压正常，否则将影响电磁铁的吸合力，使阀门关闭不彻底或无法开启。

四、电磁阀的应用。

电磁阀广泛应用于化工、冶金、纺织、机械、建筑、水利、石油等领域。

例如，化工领域中，电磁阀通常被用于控制各种介质的流量和压力；在纺织工业中，电磁阀的应用可以实现精确的流量控制；在机械工业中，电磁阀可以用于控制气动和液压设备的动作方向等。

电磁阀体设计的调研报告姓名：石建宝专业：机械工程及自动化学号：200910301146日期：2013 3.28昆明理工大学机电学院1.电磁阀的概述及举例：电磁阀是用电磁控制的工业设备，用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

电磁阀是用电磁的效应进行控制，主要的控制方式由继电器控制。

这样，电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀有很多种，不同的电磁阀在控制系统不同位置发挥的作用，最常用的单向阀，安全阀，方向阀，方向控制阀，速度调节阀等。

就控制阀而言，目前国内市场上的电磁控制阀无法满足大流量的响应控制，其密封形式和控制方式上存在不可靠性。

“随着现代机械自动化的展，电磁阀需要被设计得越来越小。

这样，可以减轻重量和提供更多空间，还可以降低电磁阀的制造成本。

同时，阀体中多数控制滑阀，也都被设计得更小，材质从钢变成铝，以求控制滑阀更灵敏，能在更高信号频率下有效运动，提供更快的响应速度和更高的油路控制稳定性。

除此之外，当今电磁阀加工工艺技术水平相对还是比较落后，机械加工的精度低.电磁阀体结构，性能还需再进一步优化与提高.这些一系列问题都是目前电磁阀行业需要去挑战的难题.。

比如（1）在制冷系统中，为了能够吸收低温物体的热量，必须将制冷剂饱和液体的压力降到至低温物体更低难得饱和温度对应的饱和压力以下，热力膨胀阀是组成汽车空调制冷系统的主要部件，安装在热蒸发器入口处，它具有节流降压的功用，但由于膨胀阀只是一个节流元件，本身无法关严，因而需要利用电磁阀切断供液回路。

现需发明新型的电磁阀的目的是为了解决现有技术不足，提供一种结构简单，性能可靠地电磁阀。

本发明所述的一种电磁阀，它包括阀针，衔铁，线圈和阀体，所述阀针外侧没有衔铁，衔铁的外侧没有线圈，衔铁一侧没有阀体，所述的阀体上没有阀门。

故发明一种电磁膨胀阀，其作用通过依靠电磁力吸收衔铁，衔铁带动阀针上升，实现了阀门的开启和关闭，达到了切断供液管道和接通供液管道的效果：保证了膨胀阀调节制冷剂流量的稳定性，并且该电磁阀结构简单，工作稳定可靠。

直动式电磁阀的应用及原理1. 引言直动式电磁阀是一种常见的电气控制元件，广泛应用于自动化控制系统中。

本文将介绍直动式电磁阀的应用领域和工作原理，并通过列举具体应用实例来说明其在工程实践中的重要性。

2. 直动式电磁阀的应用领域直动式电磁阀在各个领域都有广泛的应用，下面列举几个主要的应用领域：•工业自动化：直动式电磁阀在工业自动化系统中起到了关键的作用，用于控制气体、液体和其他介质的流动。

例如，在生产线上，直动式电磁阀用于控制液压系统的压力、流量和方向，实现自动化的生产过程。

•环保设备：直动式电磁阀在环保设备中用于控制各种废气和废水的处理。

例如，在烟气脱硫设备中，直动式电磁阀用于控制吸收液和废气的流动，以实现脱硫的效果。

•燃气设备：直动式电磁阀在燃气设备中也有着重要的应用，用于控制燃气的流量和方向。

例如，在煤气灶中，直动式电磁阀用于控制煤气的供应，以实现火焰的调节和熄灭。

•医疗设备：直动式电磁阀在医疗设备中也有广泛的应用。

例如，在呼吸机中，直动式电磁阀用于控制氧气和药物的输入，实现对病人的呼吸支持。

3. 直动式电磁阀的工作原理直动式电磁阀的工作原理比较简单，主要分为两个部分：电磁部分和机械部分。

具体工作原理如下：1.电磁部分：直动式电磁阀通过电磁力的作用来控制阀门的开关。

当电流通过电磁线圈时，会产生一个磁场，这个磁场会吸引阀门上的铁芯。

当电磁铁芯被吸引时，阀门的密封结构就会打开或关闭。

通过控制电流的通断，即可实现对阀门的控制。

2.机械部分：直动式电磁阀的机械部分主要由阀体、阀门和密封结构等组成。

当电磁线圈产生磁场时，会使得阀体上的阀门移动，从而改变阀门的状态。

阀门的密封结构则负责控制介质的流动，保证阀门的密封性能。

4. 直动式电磁阀的应用实例下面将列举几个具体的应用实例，以更好地说明直动式电磁阀在工程实践中的重要性：1.水处理设备：在水处理设备中，直动式电磁阀用于控制水的流量和方向。

通过控制电磁阀的开关状态，可以实现水的流动与停止，满足不同的处理要求。
