太 原 科 技 大 学电工电子基础 课程试卷 A 卷一、选择题 (22分)1.图1（a ）所示为理想电压源与电阻串联电路，等效变换为图（b ）所示理想电流源与电阻并联电路，则等效电路中电流源电流I S = （ ）A 。

A ．3 B.4 C.-3 D.-4图2图12. 图2所示电路，当24 V 恒压源和4A 恒流源共同作用时，电流I=2A 。

只有24 V 恒压源单独作用时，电流分量I '=3A 。

只有4A 恒流源单独作用时，电流分量I ''=（ ）A 。

A ．1 B.5 C.-1 D.-53. 图3中，·U 与·I 关系为( )A. ·U =(R +j ωL )·I B. ·U =(R -j ωL )·I C. ·U =(R +jL ω1)·I D. ·U =(R -j Lω1)·I 图34.当三相交流发电机的三个绕组接成星形时，若线电压12u =3802sin ωt V ，则相电压1u = ( )。

A. 220290sin()ωt +︒ VB. 220230sin()ωt -︒ VC. 2202150sin()ωt -︒ VD. V )60sin(2220︒-ωt5. 图4所示电路在串联谐振时，电容和电感两端电压的正确关系式为（ ） A.L C U U ∙∙= B.L C U U = C .L C U U -=D. 以上皆非图46.已知变压器的二次绕组有100匝，一次绕组和二次绕组的额定电压为220/55 V ，一次绕组的匝数为（ ）匝。

A. 400B. 100C. 200D. 257. 电路如图5所示，当U A ＝0V ，U B ＝5V 时二极管的工作状态为：( )。

A. D A 截止、D B 截止 B. D A 导通、D B 导通 C. D A 导通、D B 截止 D. D A 截止、D B 导通 8．热继电器对三相异步电动机起( )作用。

电子技术期末考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系有哪三种？A. 与、或、非B. 与、或、异或C. 与、或、同或D. 与、或、非或2. 以下哪个不是模拟信号的特点？A. 连续性B. 离散性C. 随时间变化D. 可以是周期性的3. 在模拟电路中，运算放大器的基本功能是什么？A. 放大信号B. 过滤信号C. 转换信号D. 所有选项都是4. 下列哪个元件不是构成数字电路的基本元件？A. 逻辑门B. 触发器C. 电阻D. 电容器5. 在数字电路中，二进制数“1010”对应的十进制数是多少？A. 8B. 10C. 16D. 206. 以下哪个是半导体材料的主要特性？A. 导电性B. 绝缘性C. 半导体性D. 磁性7. 一个逻辑门输出高电平的条件是什么？A. 输入端至少有一个高电平B. 输入端全部为高电平C. 输入端全部为低电平D. 输入端至少有一个低电平8. 以下哪个是数字信号的特点？A. 连续性B. 离散性C. 随时间变化D. 可以是周期性的9. 一个完整的数字系统通常由哪两个部分组成？A. 硬件和软件B. 输入和输出C. 逻辑和非逻辑D. 模拟和数字10. 以下哪个是数字电路的优点？A. 抗干扰能力强B. 功耗高C. 体积大D. 集成度低二、填空题（每空2分，共20分）11. 晶体管的三种基本工作状态分别是______、______和饱和。

12. 一个基本的RS触发器由两个______组成。

13. 在数字电路中，逻辑“0”通常对应电压______，逻辑“1”通常对应电压______。

14. 运算放大器的开环增益可以非常高，通常可以达到______以上。

15. 一个完整的数字电路系统包括输入设备、______、输出设备和电源。

16. 半导体材料的导电能力介于导体和绝缘体之间，因此被称为______。

17. 在数字电路中，一个基本的逻辑门可以是______、与门、或门、非门等。

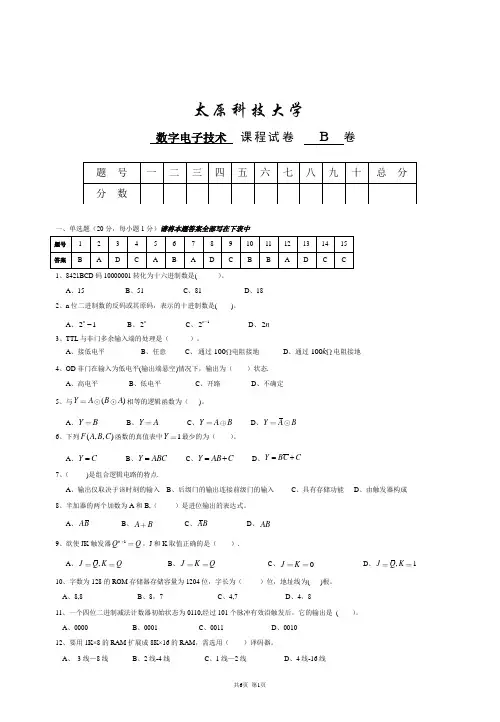

太原科技大学数字电子技术 课程试卷 B 卷一、单选题（20分，每小题1分）请将本题答案全部写在下表中1、8421BCD 码10000001转化为十六进制数是( ）。

A 、15B 、51C 、81D 、18 2、n 位二进制数的反码或其原码，表示的十进制数是( )。

A 、21n- B 、2n C 、12n - D 、2n3、TTL 与非门多余输入端的处理是（ ）。

A 、接低电平B 、任意C 、 通过 100电阻接地D 、通过 100k电阻接地4、OD 非门在输入为低电平(输出端悬空)情况下，输出为（ ）状态. A 、高电平 B 、低电平 C 、开路 D 、不确定5、与()Y A B A 相等的逻辑函数为（ )。

A 、YB B 、Y AC 、Y A BD 、Y A B6、下列(,,)F A B C 函数的真值表中1Y 最少的为（ ）。

A 、Y C = B 、Y ABC = C 、Y AB C =+ D 、Y BC C =+ 7、（ )是组合逻辑电路的特点.A 、输出仅取决于该时刻的输入B 、后级门的输出连接前级门的输入C 、具有存储功能D 、由触发器构成 8、半加器的两个加数为A 和B,（ ）是进位输出的表达式。

A 、AB B 、A B C 、AB D 、AB9、欲使JK 触发器1n Q Q ，J 和K 取值正确的是（ ）.A 、,JQ K Q B 、J K Q C 、0J K D 、,1J Q K10、字数为128的ROM 存储器存储容量为1204位，字长为（ ）位，地址线为( )根。

A 、8,8 B 、8，7 C 、4,7 D 、4，811、一个四位二进制减法计数器初始状态为0110,经过101个脉冲有效沿触发后，它的输出是 ( ）。

A 、0000 B 、0001 C 、0011 D 、0010 12、要用1K×8的RAM 扩展成8K×16的RAM ，需选用（ ）译码器。

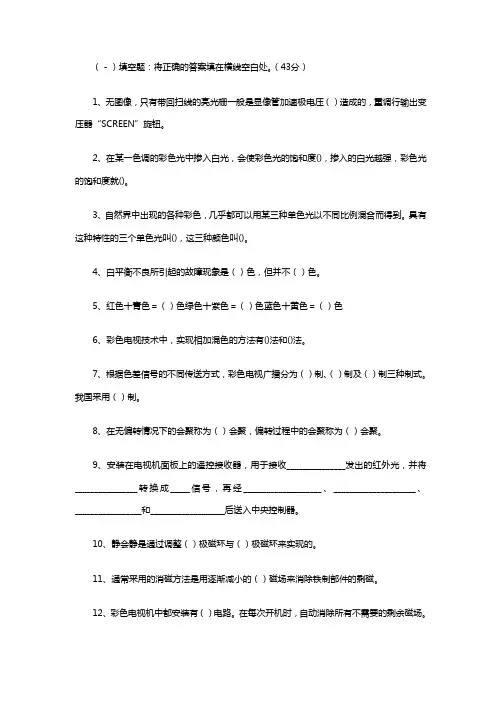

（－）填空题：将正确的答案填在横线空白处。

（43分）1、无图像，只有带回扫线的亮光栅一般是显像管加速极电压（）造成的，重调行输出变压器“SCREEN”旋钮。

2、在某一色调的彩色光中掺入白光，会使彩色光的饱和度()，掺入的白光越强，彩色光的饱和度就()。

3、自然界中出现的各种彩色，几乎都可以用某三种单色光以不同比例混合而得到。

具有这种特性的三个单色光叫()，这三种颜色叫()。

4、白平衡不良所引起的故障现象是（）色，但并不（）色。

5、红色十青色＝（）色绿色十紫色＝（）色蓝色十黄色＝（）色6、彩色电视技术中，实现相加混色的方法有()法和()法。

7、根据色差信号的不同传送方式，彩色电视广播分为（）制、（）制及（）制三种制式。

我国采用（）制。

8、在无偏转情况下的会聚称为（）会聚，偏转过程中的会聚称为（）会聚。

9、安装在电视机面板上的遥控接收器，用于接收_______________发出的红外光，并将________________转换成_____信号，再经____________________、_____________________、_________________和___________________后送入中央控制器。

10、静会静是通过调整（）极磁环与（）极磁环来实现的。

11、通常采用的消磁方法是用逐渐减小的（）磁场来消除铁制部件的剩磁。

12、彩色电视机中都安装有（）电路。

在每次开机时，自动消除所有不需要的剩余磁场。

13、对于彩色光可以用()、()和()三个物理量来描述。

亮度、色调和色饱和度称为彩色的三要素。

亮度是光作用于人眼时所引起的()的感觉。

亮度与()的强弱和()的长短有关。

14、色调和饱和度又合称为()，它既说明彩色光的颜色类别，又说明颜色的深浅程度。

15、微处理器对遥控接收器和本机有关电路送来的信号进行译码，按照指令要求，依照预先设置的运行程序，对_______________的数据进行处理，并输出相应的信号去控制电视机工作于_______________状态，如_____________________、_____________________和_______________________等。

电子技术期末考试试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系有哪几种？A. 与、或、非B. 与、或、异或C. 与、异或、非D. 或、异或、同或答案：A2. 以下哪个不是半导体材料？A. 硅B. 锗C. 铜D. 碳化硅答案：C3. 一个完整的电路包括哪些基本组成部分？A. 电源、导线、开关、用电器B. 电源、电阻、电容、电感C. 电源、导线、电阻、电感D. 电源、开关、电容、用电器答案：A4. 在模拟电路中，放大器的基本功能是什么？A. 改变信号的频率B. 改变信号的幅度C. 改变信号的相位D. 改变信号的极性答案：B5. 以下哪个不是数字信号的特点？A. 离散的B. 连续的C. 有固定的电压水平D. 抗干扰能力强答案：B6. 什么是晶体管的放大区？A. 截止区B. 饱和区C. 线性区D. 击穿区答案：C7. 以下哪个是数字信号的优点？A. 传输距离远B. 抗干扰能力弱C. 传输速度慢D. 容易失真答案：A8. 模拟信号与数字信号的主要区别是什么？A. 模拟信号是连续的，数字信号是离散的B. 数字信号是连续的，模拟信号是离散的C. 模拟信号是高频的，数字信号是低频的D. 数字信号是高频的，模拟信号是低频的答案：A9. 什么是二进制数？A. 只有0和1两个数字的数B. 只有0和2两个数字的数C. 只有1和2两个数字的数D. 只有0和10两个数字的数答案：A10. 以下哪个是集成电路的特点？A. 体积大B. 集成度高C. 功耗大D. 价格高答案：B二、填空题（每空2分，共20分）11. 一个完整的电路由电源、__________、开关和用电器组成。

答案：导线12. 半导体材料的导电性能介于__________和__________之间。

答案：导体、绝缘体13. 晶体管的三个主要区域是截止区、饱和区和__________。

答案：放大区14. 数字信号的优点包括抗干扰能力强、__________和__________。

太原科技大学数字电子技术 课程试卷 A 卷一、选择1、下列几种TTL 电路中，输出端可以实现线与功能的电路是（ ）。

A 、与非门B 、或非门C 、OC 门D 、同或门2、在下列逻辑电路中，属于时序电路的是（ ）。

A 、译码器 B 、编码器 C 、全加器 D 、寄存器3、电路如图题1.1所示，此电路是由555定时器构成的（ ）。

A 、施密特触发器 B 、T 触发器C 、多谐振荡器D 、单稳态触发器图题1.1 4、六个D 触发器构成环形计数器，其计数长度为（ ）。

A 、6 B 、12 C 、25 D 、32 5、一个容量为512K ×1的RAM 具有（ ）。

A 、地址线9根，数据线512根B 、地址线1根，数据线19根C 、地址线512根，数据线9根D 、地址线19根，数据线1根 6、下列A/D 转换器中，转换速度最快的是（ ）。

A 、逐次比较式A/D 转换器B 、并行A/D 转换器C 、双斜率A/D 转换器 D 、计数型A/D 转换器 7、（ ）电路任何时刻只能有一个输出端有效。

A 、二进制译码器B 、 二进制编码器C 、七段显示译码器D 、十进制计数器 8、要构成256K ×8的RAM 需要（ ）片128K ×4的RAM 芯片。

A 、2 B 、4 C 、1 D 、89、一个八位D/A 转换器的最小电压增量为0.01V,当输入代码为10010001时，输出电压为（ ）V 。

A 、 1.28 B 、1.54 C 、1.45 D 、1.56 10、要将一个方波脉冲的周期扩展10倍，可采用（ ）。

A 、10级施密特触发器 B 、十进制计数器 C 、10位二进制计数器 D 、10位D/A 转换器 二、填空题：（每空1分，共10分）1、具有8个地址输入端和4个并行数据输入/输出端的存储器容量为 1024 位。

2、DAC 是将 数字 量转换成 模拟 量的器件。

3、设计一个20进制计数器，至少需用 5 个触发器。

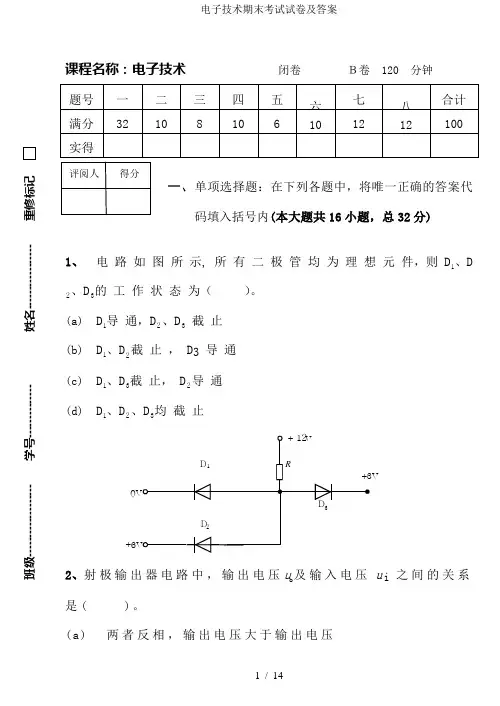

课程名称：电子技术 闭卷 Ｂ卷 120 分钟一、 单项选择题：在下列各题中，将唯一正确的答案代码填入括号内(本大题共16小题，总32分)1、 电 路 如 图 所 示, 所 有 二 极 管 均 为 理 想 元 件，则 D 1、D2、D 3的 工 作状 态 为（ ）。

(a) D 1导 通，D 2、D 3 截 止 (b) D 1、D 2截 止 ， D 3 导 通 (c) D 1、D 3截 止， D 2导 通 (d) D 1、D 2、D 3均 截 止+2、射极输出器电路中，输出电压u o 及输入电压u i 之间的关系是( )。

(a) 两者反相，输出电压大于输出电压(b) 两者同相，输出电压近似等于输入电压(c) 两者相位差90，且大小相等3、为了放大变化缓慢的信号或直流信号，多级放大器级及级之间必须采用( )。

(a) 阻容耦合(b) 变压器耦合(c) 直接耦合命题教师（签字）试做教师（签字）系、室主任（签字）4、振荡电路如图所示，选频网络是由（）。

(a) L1、C1组成的电路(b) L、C组成的电路(c) L2、R2组成的电路••2RB1RB2REuce LIL2CEUCC+CC L + -5、正弦波振荡器如图所示，为了获得频率可调的输(a) R1(b) RF(c) R-∞＋＋RFuoR1RRC C6、模拟电路中晶体管大多工作于( ) 。

(a) 放大状态(b) 开关状态(c) 击穿状态7、数字电路中的工作信号为( )。

(a) 随时间连续变化的电信号 (b) 脉冲信号(c) 直流信号8、逻辑电路如图所示，分析图中C，J，K 的波形。

当初始状态为“0”时，输出Q 是“1”的瞬间为（）。

(a) t1(b) t2(c) t3）。

(a) 四进制计数器(b) 八进制计数器(c) 十进制计数器10、电路如图所示，设二极管 D1，D2，D3的正向压降忽略不计，则输出电压u O =（）。

(a) －2V (b) 0V (c) 6V (d) 12V11、电路如图所示，R F引入的反馈为（）。

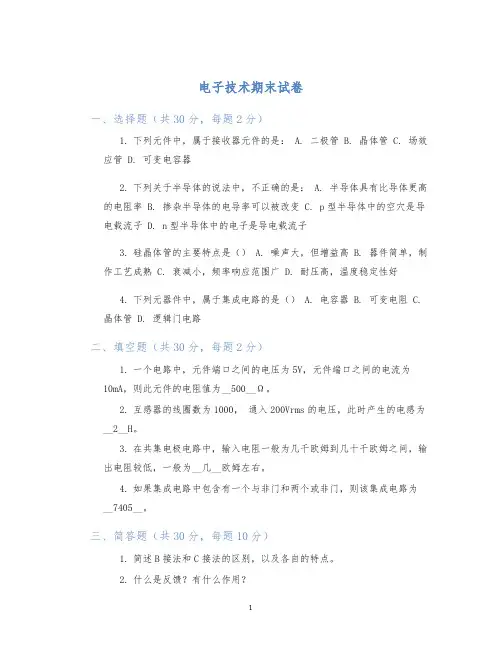

电子技术期末试卷一、选择题（共30分，每题2分）1.下列元件中，属于接收器元件的是： A. 二极管 B. 晶体管 C. 场效应管 D. 可变电容器2.下列关于半导体的说法中，不正确的是： A. 半导体具有比导体更高的电阻率 B. 掺杂半导体的电导率可以被改变 C. p型半导体中的空穴是导电载流子 D. n型半导体中的电子是导电载流子3.硅晶体管的主要特点是（） A. 噪声大，但增益高 B. 器件简单，制作工艺成熟 C. 衰减小，频率响应范围广 D. 耐压高，温度稳定性好4.下列元器件中，属于集成电路的是（） A. 电容器 B. 可变电阻 C.晶体管 D. 逻辑门电路二、填空题（共30分，每题2分）1.一个电路中，元件端口之间的电压为5V，元件端口之间的电流为10mA，则此元件的电阻值为__500__Ω。

2.互感器的线圈数为1000，通入200Vrms的电压，此时产生的电感为__2__H。

3.在共集电极电路中，输入电阻一般为几千欧姆到几十千欧姆之间，输出电阻较低，一般为__几__欧姆左右。

4.如果集成电路中包含有一个与非门和两个或非门，则该集成电路为__7405__。

三、简答题（共30分，每题10分）1.简述B接法和C接法的区别，以及各自的特点。

2.什么是反馈？有什么作用？3.请简述半导体二极管的正向特性和反向特性，并说明其应用。

四、计算题（共10分，每题5分）1.一个电感为0.1H的线圈，通入交流电50Hz，电阻为10Ω。

求其电抗和阻抗大小。

2.现有一个三极管，其输入电阻为1KΩ，输出电阻为100Ω，放大倍数为50。

输入信号为1V，求输出电压大小。

五、设计题（共面试题50分，设计题50分）1.利用晶体管、电感和电容器设计一个无线电调频（FM）收音机，实现收听调频广播。

具体设计方案需要包括以下内容：•组件清单•电路图•理论分析•实际调试结果六、分析题（共30分，每题10分）1.在无源电路中，为什么不能设计出电压放大器？2.对于信号较小、要求放大的电路，应该采用共射极、共基极还是共集电极电路？为什么？3.设计一款适用于5G通信的射频前端模块（RF Front-End Module），需要考虑哪些因素？如何提高其性能？以上为电子技术期末试卷，共100分。

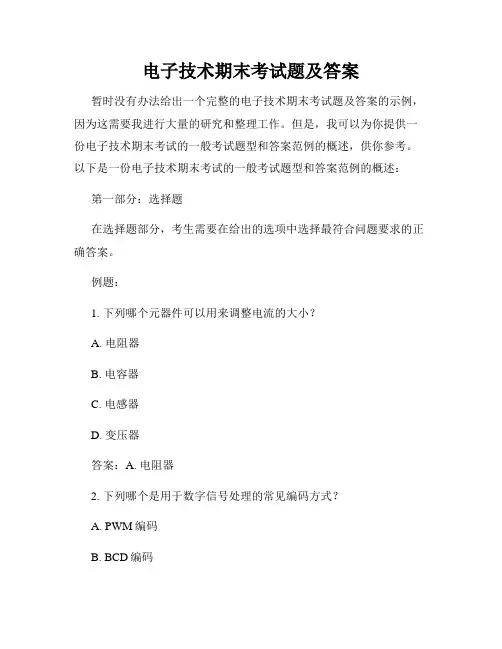

电子技术期末考试题及答案暂时没有办法给出一个完整的电子技术期末考试题及答案的示例，因为这需要我进行大量的研究和整理工作。

但是，我可以为你提供一份电子技术期末考试的一般考试题型和答案范例的概述，供你参考。

以下是一份电子技术期末考试的一般考试题型和答案范例的概述：第一部分：选择题在选择题部分，考生需要在给出的选项中选择最符合问题要求的正确答案。

例题：1. 下列哪个元器件可以用来调整电流的大小？A. 电阻器B. 电容器C. 电感器D. 变压器答案：A. 电阻器2. 下列哪个是用于数字信号处理的常见编码方式？A. PWM编码B. BCD编码C. 码序列编码D. 网络编码答案：B. BCD编码第二部分：填空题在填空题部分，考生需要根据问题要求填写空白处的答案。

例题：1. 二进制数1110转换为十进制数为___。

答案：142. 在放大电路中，增益可以通过计算输入信号与输出信号的__值得到。

答案：比例第三部分：解答题在解答题部分，考生需要根据问题要求，进行详细解答或计算。

例题：1. 请简要解释电流和电压的区别，并说明它们在电路中的作用。

答案：电流是电子在导体中的流动，它是电荷的运动。

电压则是指电势差，它是流动电子的动力。

在电路中，电流负责运输能量和信息，而电压则负责驱动电流的流动。

2. 请根据给出的电阻器颜色条带编码，计算该电阻器的阻值。

颜色条带编码：红-黑-蓝-金答案：根据国际标准的电阻器颜色条带编码规则，红色代表第一位数字 2，黑色代表第二位数字 0，蓝色代表倒数第二位数字 6，金色代表乘以 10 的 0 次方。

因此，该电阻器的阻值为20 × 10^6 Ω，即 20 兆欧姆。

请注意，这只是电子技术期末考试题型和答案范例的简单概述，实际考试中的问题可能会更加复杂和具体。

如果你需要一个完整的、具体学科领域的电子技术期末考试题及答案，请向你的老师或教授咨询，或参考相关教材和学术资源。

祝你顺利通过期末考试！。

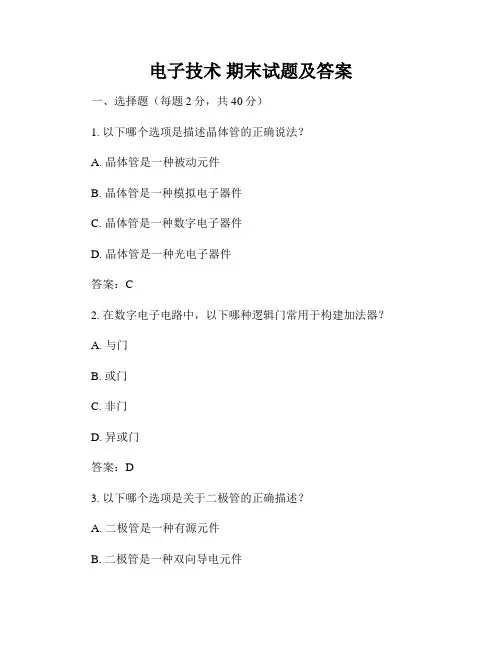

电子技术期末试题及答案一、选择题（每题2分，共40分）1. 以下哪个选项是描述晶体管的正确说法？A. 晶体管是一种被动元件B. 晶体管是一种模拟电子器件C. 晶体管是一种数字电子器件D. 晶体管是一种光电子器件答案：C2. 在数字电子电路中，以下哪种逻辑门常用于构建加法器？A. 与门B. 或门C. 非门D. 异或门答案：D3. 以下哪个选项是关于二极管的正确描述？A. 二极管是一种有源元件B. 二极管是一种双向导电元件C. 二极管是一种非线性元件D. 二极管是一种无源元件答案：C4. 下面哪个单位不是电子器件的常用参数单位？A. 奥姆B. 安培C. 瓦特D. 法拉答案：D5. 当直流电流通过电感时，产生的现象是：A. 电阻B. 电容C. 阻抗D. 自感答案：D二、简答题（每题10分，共80分）1. 请简要解释什么是放大器？放大器的主要分类有哪些？放大器是一种电子器件或电路，用于将输入信号放大至更大的幅度输出。

放大器主要分为线性放大器和非线性放大器两类。

线性放大器能够在输出信号与输入信号之间保持线性关系，常用于模拟信号处理。

非线性放大器能够实现信号的非线性处理，常用于数字信号处理。

2. 请简要介绍集成电路的优势和分类。

集成电路具有小尺寸、低功耗、高集成度和可靠性高等优势。

根据工艺和制造方式的不同，集成电路可以分为多种分类，包括数字集成电路、模拟集成电路、混合集成电路和特殊集成电路等。

3. 什么是半导体材料？其特点有哪些？半导体材料是一类介于导体和绝缘体之间的材料，具有一定的电导率。

半导体材料的特点包括：电阻率介于导体和绝缘体之间、对温度敏感、能够通过杂质掺入改变导电性能、具有光电效应等。

4. 解释数字信号与模拟信号的区别。

数字信号是离散的信号，具有一组离散的数值表示，其数值仅对应于离散的时间点。

模拟信号是连续的信号，具有无限多个可能的数值，可以在任意时间点上取任意值。

数字信号可通过采样和量化将模拟信号转换为离散信号。

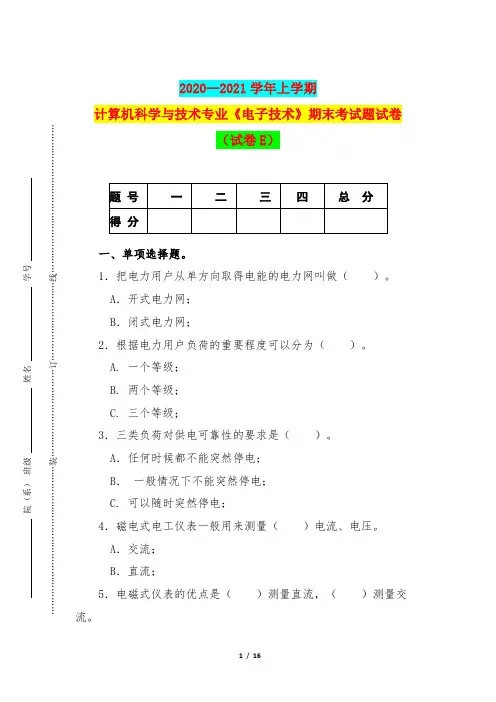

2020—2021学年上学期计算机科学与技术专业《电子技术》期末考试题试卷 （试卷E ）一、单项选择题。

1．把电力用户从单方向取得电能的电力网叫做（ ）。

A ．开式电力网； B ．闭式电力网； 2．根据电力用户负荷的重要程度可以分为（ ）。

A. 一个等级； B. 两个等级； C. 三个等级； 3．三类负荷对供电可靠性的要求是（ ）。

A ．任何时候都不能突然停电； B ． 一般情况下不能突然停电； C. 可以随时突然停电； 4．磁电式电工仪表一般用来测量（ ）电流、电压。

A ．交流； B ．直流； 5．电磁式仪表的优点是（ ）测量直流，（ ）测量交流。

院（系） 班级姓名学号……………………………………………装…………………………订………………………线……………………………………………A．能；B．不能；6．二进制数10101转换为十进制数为( )。

A．15；B．21；C．18；7．8421BCD码0110表示十进制数为( )。

A．8；B．6；C．42；8．欲表示十进制数的十个数码，需要二进制数码的位数是( )。

A．2位；B．3位；C．4位；9．逻辑函数式E+EF,化简后结果是( )。

A．E；B．F；C．EF；10．逻辑函数式F=ABC+A+B+C的逻辑值为( )。

A．0；B．1；C．ABC；11.对三极管放大作用的实质，下列说法正确的是( )；A．三极管可把小能量放大成大能量；B．三极管把小电流放大成大电流；C．三极管可把小电压放大成大电压；D．三极管用较小的电流控制较大电流；12.PN结加反向电压会变( )；A. 宽；B. 窄；C. 不变；D. 不定；13.有反馈的放大器的电压放大倍数( )；A. 一定提高；B. 一定降低；C. 保持不变；D. 说法都不对；14.下列哪种电路属于正反馈电路的应用( )；A. 分压式偏置电路；B. 射极输出器；C. 自激振荡器；D. 线性集成电路；15.有一放大电路需要稳定输出电压,提高输入电阻,则需引入( )；A. 电压串联负反馈；B. 电流串联负反馈；C. 电压并联负反馈；D. 电流并联负反馈；16.同相比例运放中的反馈类型为( )；A. 电压串联负反馈；B. 电流串联负反馈；C. 电压并联负反馈；D. 电流并联负反馈；17.关于深度负反馈说法错误的是( )；A. 反馈深度很大；B. 1+AF≥10；C. 放大倍数只与反馈系数有关；D. 放大倍数由电路参数决定；18.负反馈能改善放大器的非线性失真,下面说法正确的是( )；A. 使放大器的输出电压如实反映了放大了的输出电压波形；B. 无论输入信号是否失真放大器的输出信号均无失真；C. 负反馈只能减小放大器本身所产生的失真；D. 较好的负反馈能消除失真；19．引入负反馈后，放大器的放大倍数：（）。

2020—2021学年第二学期专科 智能科学与技术专业《电子技术》期末考试题试卷 （卷C ）一、填空题。

1．在编码电路中，用n 位二进制数可表示＿＿＿＿个状态，对十进制的十个数 字0－9进行编码，需要＿＿＿＿＿位二进制数。

2．计数器能对＿＿＿＿＿＿＿＿＿作计数操作。

3．脉冲指在＿＿＿＿＿＿＿变化，作用时间＿＿＿＿＿＿的电压和电流。

4．多谐振荡器没有＿＿＿＿态，电路不停地在两个＿＿＿＿态之间翻转，因此又称＿＿＿＿＿＿＿。

5．触发脉冲作用下，单稳态触发器从＿＿＿＿转换到＿＿后，依靠自身电容的放电作用，可自行回到＿＿＿＿＿＿＿。

6．单稳态触发器主要用于＿＿＿＿＿＿＿、＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

7．施密特触发器有＿＿＿＿＿＿＿＿＿个稳态，它的状态的保持和翻转由＿＿＿＿＿决定，两个稳态翻转的触发电平不同，存在＿＿＿＿＿＿＿＿＿。

院（系） 班级姓名学号……………………………………………装…………………………订………………………8．A／D转换是把＿＿＿＿＿信号转换为＿＿＿＿＿＿信号；D ／A转换是把＿＿＿＿＿＿＿信号转换为＿＿＿＿＿＿＿信号。

9．常见的DAC电路有两种：＿＿＿＿＿＿＿和＿＿＿＿＿＿。

10.模数转换器通常由＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿＿＿四个部分组成。

11． LM386有两个信号输入端，脚2为＿＿＿＿＿＿＿＿＿，脚3为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

脚1 和8之间用外接电阻、电容元件以调整电路的＿＿＿＿＿＿＿＿＿。

脚7是起＿＿＿＿＿＿＿。

脚5为＿＿＿＿＿＿＿＿＿＿。

脚4、6是接＿＿＿和＿＿＿端子。

12．整流滤波电路可以输出较平滑的直流电压，但当＿＿＿和＿＿＿＿＿＿＿＿＿发生变化时，会引起输出直流电压的波动。

13．三极管可视为受＿＿＿＿＿＿＿＿＿＿＿＿＿控制的可变电阻，将其串入稳压电路，可利用其阻值变化来稳压，这种用于调整输出电压使其稳定的三极管称为＿＿＿＿＿＿＿＿＿＿＿＿＿。

电子科技大学22春“机电一体化技术”《电子技术基础》期末考试高频考点版（带答案）一.综合考核(共50题)1.运算放大器是一种间接耦合的多级放大器。

()A.正确B.错误参考答案：B2.温度升高时，杂质半导体中的多子浓度明显增加。

()A.正确B.错误参考答案：B3.一位8421BCD码计数器至少需要() 个触发器。

A.5B.4C.3D.10参考答案：B4.对于正弦波振荡电路而言，只要不满足相位平衡条件，即使放大电路的放大倍数很大，它也不能产生正弦波振荡。

()A.正确B.错误参考答案：AA.编码器B.移位寄存器C.数值比较器D.二进制译码器参考答案：B6.整流是指将交流电压变换为单向脉动电压。

()A.正确B.错误参考答案：A7.直流稳压电源一般是由变压、整流、()、()四部分组成。

A.稳压B.滤波C.变频参考答案：AB8.三态逻辑门输出的状态包括()。

A.高电平B.低电平C.低阻态D.高阻态参考答案：ABD9.在以下输入情况中，“或非”运算的结果为逻辑1的是()。

A.全部输入为0B.全部输入为1C.任一输入是0，其它输入为1D.任一输入是1，其它输入为010.某逻辑门的输入端A、B和输出端F的波形图如图所示，F与A、B的逻辑关系是()。

A.与非B.同或C.异或D.或参考答案：B11.硅晶体管和锗晶体管工作于放大状态时，其发射结电压UBE分别为()和()。

A.0.7VB.0.6VC.0.3VD.0.4V参考答案：AC12.译码器是个时序逻辑电路。

()A.正确B.错误参考答案：B13.在放大电路中，为了稳定静态工作点，可引入()；若要稳定放大倍数，应引入()A.直流负反馈B.直流正反馈C.交流负反馈D.交流正反馈14.数字电路中使用的数制是()。

A.二进制B.八进制C.十进制D.十六进制参考答案：A15.集成运放一般由哪几部分组成()。

A.输入级B.输出级C.中间级D.偏置电路参考答案：ABCD16.用万用表判断二极管的正极和负极以及管子的好坏，已知机械万用表表头正极(红色)是内部电池的负极，而表头的负极(黑色)是电池的正极，下面表述正确的是()。

2020—2021学年上学期本科计算机与自动检测专业《电子技术》期末考试题试卷 （卷A ）一、单项选择题。

1．三类负荷对供电可靠性的要求是（ ）。

A. 任何时候都不能突然停电； B. 一般情况下不能突然停电； C. 可以随时突然停电； 2．磁电式电工仪表一般用来测量（ ）电流、电压。

A ．交流； B ．直流； 3．感应式电工仪表一般用来测量（ A ）。

A ．电能量； B ．电功率； 4．电磁式仪表的优点是（ ）测量直流，（ ）测量交流。

A ．能； B ．不能； 5．二进制数01111转换为十进制数为( A )。

A ．15；B ．21；院（系） 班级姓名学号……………………………………………装…………………………订………………………C．18；6．8421BCD码0111表示十进制数为( B )。

A．8；B．7；C．42；7．欲表示十进制数的8个数码,需要二进制数码的位数是( B )。

A．2位；B．3位；C．4位；8．逻辑函数式A+AC,化简后结果是( )。

A．C；B．A；C．AC；9．逻辑函数式F=ABC+ABC的逻辑值为( )。

A．0 ；B．1；C．ABC；10．基本RS触发器电路中，触发脉冲消失后，其输出状态( B )。

A．恢复原状态；B．保持原状态；C．出现新状态；11．三输入D、E、F或门的逻辑表达式为( A )。

A ．D+E+F ；B ． D+E ；C ．F ED ++；12．触发器的状态是Q=1,Q =0,称为（ A ）。

A ．“1”态；B ．“0”态；C ．两个都不是；13．JK 触发器,当J=0,K=1时,其输出状态是( A )。

A ．Q=0；B ．Q=1；C ．不确定；14.功率晶体管GTR 从高电压小电流向低电压大电流跃变的现象称为( )。

A.一次击穿；B.二次击穿；C.临界饱和；D.反向截止；15.逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成( )；A.大功率三极管；B.逆阻型晶闸管；C.双向晶闸管；D.可关断晶闸管；16.在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是( )；A.干扰信号；B.触发电压信号；C.触发电流信号；D.干扰信号和触发信号；17.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )；A.导通状态；B.关断状态；C.饱和状态；D.不定；18.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )；A. 90°；B. 120°；C. 150°；D. 180°；19.单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为( )；A. U2；B. U2；C. 2U2；D. U2；20.单相全控桥电阻性负载电路中，晶闸管可能承受的最大正向电压为( )；A. U2；B. 2U2；C. U2；D. U2；21.单相全控桥式整流大电感负载电路中，控制角α的移相范围是( )；A. 0°～90°；B. 0°～180°；C. 90°～180°；D. 180°～360°；22.单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ=( )；A.π-α；B.π+α；C.π-δ-α；D.π+δ-α；23.对于三相半波可控整流电路，换相重叠角γ与哪几个参数有关( )；A. α负载电流Id以及变压器漏抗XC；B. α以及负载电流Id；C. α和U2；D. α和U2以及变压器漏抗XC；24.三相半波可控整流电路的自然换相点是( )；A.交流相电压的过零点；B.本相相电压与相邻相电压正半周的交点处；C.比三相不控整流电路的自然换相点超前30°；D.比三相不控整流电路的自然换相点滞后60°；25.可在第一和第四象限工作的变流电路是( )；A.三相半波可控变电流电路；B.单相半控桥；C.接有续流二极管的三相半控桥；D.接有续流二极管的单相半波可控变流电路；26.快速熔断器可以用于过电流保护的电力电子器件是( )；A. 功率晶体管；B. IGBT；C. 功率MOSFET；D. 晶闸管；27.若增大SPWM逆变器的输出电压基波频率，可采用的控制方法是( )；A.增大三角波幅度；B.增大三角波频率；C.增大正弦调制波频率；D.增大正弦调制波幅度；28.采用多重化电压源型逆变器的目的，主要是为( )；A.减小输出幅值；B.增大输出幅值；C.减小输出谐波；D.减小输出功率；29.电流型逆变器中间直流环节贮能元件是( )；A.电容；B.电感；C.蓄电池；D.电动机；30．把电力系统中实施电能远距离传输的环节叫做（）。

2020—2021学年下学期本科 办公自动化技术专业《电子技术》期末考试题试卷 （C 卷） 题号 一 二 三 四 五 六 七 总 分 得分 一、填空题。

1．交流通路是放大器的＿＿＿＿等效电路，是放大器＿＿＿＿信号的流经途径。

它的画法是，将＿＿＿＿＿和＿＿＿＿＿＿视为短路，其余元器件照画。

2．放大电路的分析方法有＿＿＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿＿＿。

3．当温度变化时，三极管参数会变化，共射基本放大电路的静态工作点也会＿＿＿，通常采用＿＿＿＿＿电路可以稳定工作点。

4．由于三极管非线性造成的失真叫做＿＿＿＿＿，放大器对不同频率信号放大倍数不同而造成的失真叫做放大器的＿＿＿＿。

5．放大器的通频带常用公式＿＿＿＿＿＿＿＿＿表示。

6．一般多级放大器在结构上主要分三级：＿＿＿＿＿＿＿级、 ＿＿＿级和＿＿＿＿级。

7．多级级间放大电路耦合方式有＿＿＿＿＿＿、＿＿＿＿＿和 …○…………○………装…………○…………订…………○…………线…………○…………院系：专业班级：学号：姓名：座位号：＿＿＿＿＿＿＿三种。

8．既要放大直流信号又要放大交流信号可选择＿＿＿＿＿的级间耦合方式。

9．多级放大电路的输入电阻等于＿＿＿＿＿＿＿＿＿级的输入电阻，输出电阻等于＿＿＿＿＿＿＿＿＿级的输出电阻。

多级放大电路总电压放大倍数应为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

10．由于输入和输出电路公共端的选择不同，放大器存在三种基本组合状态：＿＿＿＿＿、＿＿＿＿＿＿＿、＿＿＿＿＿＿＿。

共集放大电路又称为＿＿＿＿＿＿，其电压放大倍数＿＿＿＿＿。

11．场效应管的输出特性曲线分为＿＿＿＿＿＿、＿＿＿＿和＿＿＿＿＿＿三个区，起放大作用时应工作在＿＿＿＿＿＿区。

12. 场效应管是利用＿＿＿＿＿＿＿＿＿＿＿＿来控制输出电流的器件，称为＿＿＿＿＿＿＿＿＿＿型器件。

根据结构和工作原理不同，场效应管可分为＿＿＿＿和＿＿＿＿＿两种类型。

2020—2021学年第一学期本科 智能科学与技术专业《电子技术》期末考试题试卷 （卷B ）一、填空题。

1．可控硅又称＿＿＿＿，常用的有＿＿＿＿＿和＿＿＿＿＿两大类，广泛应用于＿＿＿＿＿＿和＿＿＿＿＿设备中。

2．利用＿＿＿＿＿＿＿＿＿元件的＿＿＿＿＿＿＿＿＿特性可实现整流，若要实现可控整流可采用＿＿＿＿＿＿＿＿＿元件。

3．单向可控硅内部有＿＿＿个PN 结，双向可控硅有＿＿＿个PN 结。

4．要使导通的可控硅关断，必须＿＿＿＿＿＿＿＿＿＿＿＿。

5．可控硅具有＿＿＿＿电控制＿＿＿＿＿电的作用。

6．单向可控硅触发电路常用＿＿＿＿＿＿＿＿＿＿＿组成触发电路，双向可控硅常用＿＿＿＿＿＿＿＿＿＿＿组成触发电路。

7．单结晶体管的负阻特性指的是当＿＿＿＿＿＿＿＿＿＿＿电流增加时，＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿反而减少。

8．双向可控硅有三个电极＿＿＿＿＿＿＿＿、＿＿＿＿＿＿和＿＿＿＿＿＿＿＿。

院（系） 班级姓名学号……………………………………………装…………………………订………………………线……………………………………………9．二极管的状态有＿＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿，三极管的状态有＿＿＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿＿，可控硅的状态有＿＿＿＿＿＿＿＿＿＿＿和＿＿＿＿＿。

10．单向可控硅导通必须具备两个条件：一是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿，二是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

11．电子线路中的电信号按其信号形式分为＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿＿＿＿两大类，其中＿＿＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿都是离散的信号叫数字信号。

12．数字信号的基本工作信号是＿＿＿＿＿＿＿＿＿＿＿进制的数字信号，对应在电路上需要在＿＿＿＿＿＿种不同状态下工作，即＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿。

13．数字电路主要研究电路的输出信号与输入信号之间的＿＿＿＿＿＿＿关系。

14．二极管作为开关使用时，应满足条件：其＿＿＿＿＿＿电阻和＿＿＿＿＿＿＿＿＿＿＿电阻有＿＿＿＿＿＿＿差别。
