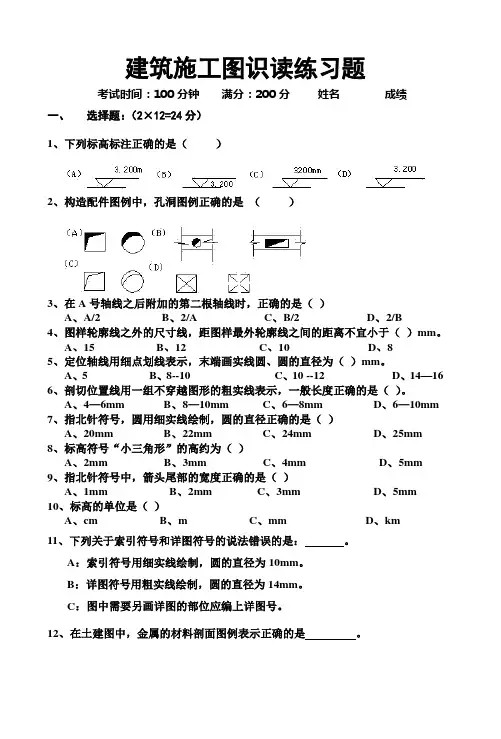

加油站施工图识读基础练习题
一、单项选择题
1.如图1所示风玫瑰,表示的主导风向为（B）
A东北方向 B东东北方向
C西西北方向 D北东北方向图1
2.某图的绘图比例为1:5，则该比例为（B）
A放大比例 B缩小比例 C等比比例 D无法判断
3。如图2所示楼梯表示（D）
A底层楼梯 B二层楼梯
C标准层楼梯 D顶层楼梯
图2
4。如图3所示索引表示详图位于（A）
A同一图纸上 B不同图纸上
C标准图集上 D 下一图纸上图3
5.如在给排水施工图中，符号表示（B）
A透气帽 B地漏 C清扫口 D喷头
二、多项选择题
1.细实线可用于(BC）
A.不可见轮廓线 B。尺寸线 C。图例线 D.中心线
2.图纸右下角的标题栏用来填写（ABCD）
A设计单位名称、工程名称
B图名、图号
C设计人、审核人
D签名、日期
3。图样中的尺寸标注由（ABCD）组成
A尺寸线 B尺寸界线 C起止符号 D尺寸数字
4.以下钢筋属于按在构件中所起作用分类的有（ABC)
A箍筋 B受力筋 C构造筋 D冷拔钢筋
5。施工图中竖向定位轴线中不能用来编号的有（ACD）
A、I
B、S
C、Z
D、O
三、判断题
1。图纸的图幅规格总共四种，分别用A0～A4表示。（Х）
2.在施工图中,标注尺寸数字一律以毫米为单位。（Х）
3。@是相等钢筋中心距离的符号。(√）
4.在给排水施工图中，PL表示给水管。（Х）
5。结构施工图中，梁配筋标注有集中标注和原位标注两种。（√)
… 建筑工程识图复习题 一、单项选择题 1.在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为( B )。 A.会签栏 B.图标 C.图框 D.图纸目录 2.正面投影与侧面投影应保持（ C ）关系。 A.长度相等且对正 B.宽度相等 C.高度相等且平齐 D.长、宽、高都相等 3.定位轴线采用( A )线型。 … A.细点划线 B.虚线 C.实线 D.波浪线 4.画局部剖面图时，投影部分与剖切部分的分界线为( A )。 A.波浪线 B.细实线 C.虚线 D.点划线 5.形体的图样是用各种不同规格的图线画成的，其中虚线表示（ D ） A.定位轴线 B.剖面线 C.可见轮廓线 D.不可见轮廓线 6.已知点C坐标为C（10，5，25），则点C到H面的距离为（ C ） A.10mm B.15mm C.25mm D.5mm ； 7、房屋建筑制图标准规定，定位轴线、中心线采用（ C ）绘制。 A.细实线 B.细虚线 C.细单点长画线 D.粗单点长画线 二、填空题 1、一套完整的施工图包括建筑施工图、结构施工图、设备施工图、装饰施工图。。 2、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成__条形__基础；柱下的基础做成 __独立__基础。 3、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以粗实线线绘制，直径为 14mm ，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图的编号，下方分母表示被索引的详图所在图纸编号。
） 4、钢筋混凝土是由_钢筋和混凝土组成的_复合材料。钢筋的特点是_抗拉强度大_，而混凝土的抗拉 强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受_拉力_，混凝土主要承受_压力_。5、尺寸一般标注在图样轮廓线之外，不可与__图线__、__文字_及符号相交。当需要标注若干互相平 行的尺寸时，应使短尺寸离轮廓线最__近__，尺寸线离最外轮廓线的距离一般不小于___10mm_______。 6、有些物体内部形状复杂或层次较多，可用__局部__剖切。对建筑物多层构造的部分可采用_分层_ 剖切。 7、指北针外圆用__细实___线绘制，圆的直径为__24mm__。 8、写出下列常用结构构件的代号名称：B__板_、QL__圈梁___、YP__雨蓬_ 、GL_过梁_。 9、钢筋混凝土构件中的钢筋按其作用可分为 __受力筋__、 __箍筋_、__架立筋___、_分布筋_。 10、建筑总平面图中标注的尺寸是以M为单位，一般标注到小数点后2_位；其它建筑图样（平、立、 剖面）中所标注的尺寸则以__MM__为单位；标高都以___M____为单位。 11、总平面图是用来表示整个建筑基地的总体布局,包括_建筑红线，新建建筑物的位置朝向，新建建 筑物与原有建筑物的关系以及新建筑区域的道路，绿化，地形，地貌，标高_等情况。《国家制图标准》规定：总平面图的常用比例应为__1:500_，_1:1000_，__1:2000__。 @ 12、总平面图中新建房屋的层数标注在_右上角_，一般低层、多层用__点数___表示，高层用_数字_ 表示。 13、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达房屋的长度，高度，层数等外貌和外墙装修构造。 14.投影面平行面可分为水平面、正平面和侧平面。 15、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的结构形式，沿高度方向分层 各层构造做法_等情况的图样。剖面图的剖切位置一般选择在较复杂的部位,如通过_门窗洞口，层高及建筑总高，楼梯间和门窗洞口位置_等部位。表示剖面图剖切位置的剖切符号应表示在_底_层平面图中。 16、结构施工图主要表达结构设计的内容，它是表示建筑物_结构构件__的布置、形状、大小、材料、 构造及其相互关系的图样。结构施工图一般有_1结构设计说明2结构平面布置图3结构构件详图。 17、由混凝土和钢筋两种材料构成的构件，称为_钢筋混泥土_构件。钢筋按其强度和品种分为不同等 级，其中Ⅰ级钢筋的直径符号为Φ；Ⅱ级钢筋的直径符号为?。
建筑工程识图复习题 一、单项选择题 1.在图纸右下角用以说明设计单位、图名、设计负责人等容的表格为( B )。 A.会签栏 B.图标 C.图框 D.图纸目录 2.正面投影与侧面投影应保持（ C ）关系。 A.长度相等且对正 B.宽度相等 C.高度相等且平齐 D.长、宽、高都相等 3.定位轴线采用( A )线型。 A.细点划线 B.虚线 C.实线 D.波浪线 4.画局部剖面图时，投影部分与剖切部分的分界线为( A )。 A.波浪线 B.细实线 C.虚线 D.点划线 5.形体的图样是用各种不同规格的图线画成的，其中虚线表示（ D ） A.定位轴线 B.剖面线 C.可见轮廓线 D.不可见轮廓线 6.已知点C坐标为C（10，5，25），则点C到H面的距离为（ C ） A.10mm B.15mm C.25mm D.5mm 7、房屋建筑制图标准规定，定位轴线、中心线采用（ C ）绘制。 A.细实线 B.细虚线 C.细单点长画线 D.粗单点长画线 二、填空题 1、一套完整的施工图包括建筑施工图、结构施工图、设备施工图、装饰施工图。。 2、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成__条形__基础；柱下的基础做成 __独立__基础。 3、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以粗实线线绘制，直径为 14mm ，详图与被索引的图样不在同一图纸时，用水平直径线将圆分为上下两半，上方分子表示详图的编号，下方分母表示被索引的详图所在图纸编号。 4、钢筋混凝土是由_钢筋和混凝土组成的_复合材料。钢筋的特点是_抗拉强度大_，而混凝土的抗拉 强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受_拉力_，混凝土主要承受_压力_。
《建筑识图》题库及答案 一、单项选择题：（共100题，每题1分。每题只有一个被选最 符合题意，请将它选出并填入括号内） 1．国标中规定施工图中水平方向定位轴线的编号应是（） A大写拉丁字母 B）英文字母 C) 阿拉伯字母 D) 罗马字母 2附加定位轴线2/4是指（）A 、4号轴线之前附加的第二根定位 轴线 B)4轴线之后附加的第二根定位轴线 C) 2号轴线之后的第 4根定位轴线 D)2号轴线之前附加的第4根定位轴线 2．索引符号图中的分子表示的是（） A、详图所在图纸编号 B) 被索引的详图所在图纸编号 C) 详 图编号 D) 详图在第几页上 3．有一图纸量得某线段长度为 5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。 A)160.2 B)17.8 C)1.062 D)16.02 5．门窗图例中平面图上和剖面图上的开启方向是指（） A朝下，朝左为外开 B) 朝上，朝右为外开 C)朝下，朝右为外开 D) 朝上，朝左为外开 6．房屋施工图中所注的尺寸单位都是以（）为单位。 A)以米为单位 B)以毫米为单位 C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位 D) 除标高以米为单位外，其余一律以毫米为单位 7. 图标中规定定位轴线的编号圆圈一般用（） A)8mm B) 10mm C) 6mm D)14mm 8. 总平面图中用的风玫瑰图中所画的实线表示（） A)常年所剖主导风风向 B) 夏季所剖主导风风向 C) 一年所剖主导风风向 D) 春季所剖主导风风向 9. 建施中剖面图的剖切符号应标注在（） A)底层平面 图中B) 二层平面图中C) 顶层平面图中 D)中间层平面图中 10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点 （） A)都以室内首层地坪为起点 B) 都以室外地坪为起点 C) 都以 该层楼地面为起点 D) 都以该层休息平台为起点 11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（） A)一个梯段的步级数 B) 该层至上一层共有的步级数 C) 该层至顶层的步级数 D) 该层至休息平台的步级数 12. 与建筑物长度方向一致的墙，叫（） A)纵墙 B) 横墙 C) 山墙 D) 内墙 13. 施工图中标注的相对标高零点±0.000是指（） A)青岛附近黄海平均海平面 B) 建筑物室外地坪 C) 该建筑物室内首层地面 D) 建筑物室外平台 14. 计算室内使用面积的依据是（） A)轴线到轴线间尺寸 B) 墙外皮到墙外皮 C) 墙内皮到墙内皮 D) 开间乘以进深 15. 建筑物的层高是指（）A)相邻上下两层楼面间高差 B) 相邻两层楼面高差减去楼板厚 C) 室内地坪减去室外地坪高差 D) 室外地坪到屋顶的高度 16. 定位轴线的位置是指（） A)墙的中心线 B) 墙的对称中心线 C) 不一定在墙的中心线上 D) 墙的偏心线 17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）A)2.700 B) 1.900 C) 3.500 D)0.800 18. 结施中常用的构件代号DL是表示（） A)地梁 B) 吊车梁 C) 大梁 D)吊梁 19. 楼梯的踏步数与踏面数的关系是（） A)踏步数= 踏面数 B) 踏步数-1= 踏面数 C) 踏步数+1= 踏面数 D) 踏步数+2= 踏面数 20. 房间的开间方向的尺寸是指（） A)竖直方向定位轴线间尺寸 B) 纵向定位轴线间尺寸 C) 水平方向定位轴线间尺寸 D) 房间宽度方向间尺寸 21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（）A)300 B) 400 C) 120 D)1.5m 22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数 B) 步级数 C) 踏面数 D)踏面宽 23. 建筑平面图的形成是（） A)水平剖面图 B) 水平正投影图 C) 垂直剖面图 D)纵向剖面图 24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指( )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层 B) 二层 C) 三层 D) 四层 26. 施工图中总平面图常用的比例为（） A)1：100 B) 1：200 C) 1：500 D) 1：50 27. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线 为A -E,朝向是座北朝南，则立面图E-A轴应为（） A)西立面图 B) 东立面图 C) 南立面图 D) 北立面图 28. 施工图中的比例表示是指（） A)图线：线型 B) 实物：图形 C) 图形： D) 图形：线型 29. 楼梯详图的图纸包括（）A)平、剖面图、详图 B) 平、剖面图 C) 平、立面图、详图 D) 详图 30. 钢筋混凝土构件中的钢筋的保护层是指（） A)钢筋的内皮至构件表面 B) 钢筋的中心至构件表面 C) 钢筋的外皮至构件表面 D) 钢筋的内皮至构件内皮 31. 基础埋置深度是指（）的垂直距离 A)室内地坪到基础底部 B) 室外地坪到基础底部 C) 室外地坪到垫层底面 D) ±0.000到垫层表面 32. 结施中@是钢筋的间距代号，其含义是（） A)钢筋相等中心距离 B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮 D) 钢筋的外皮至内皮 33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（） A)向下或向右 B) 向下或向右 C) 向上或向左 D) 向上或向右 34. 在钢筋详图中，计算钢筋的设计长度是指（） 1 / 14
建筑制图及识图练习题库（附答案） 一、单选题（共40题，每题1分，共40分） 1、某构件形体是对称的,画图时把形体的一半画成剖面图,这样组合而成的投影图叫做( ) A、展开剖面图 B、全剖面图 C、半剖面图 D、局部剖面图 正确答案：C 2、坡度大与1/10且小于1/2的屋面、易雷击的部位是( ). A、屋脊、屋角、女儿墙 B、檐角、女儿墙、屋檐 C、屋角、屋脊、檐角 D、屋角、屋脊、檐角、屋檐 正确答案：D 3、避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) . A、64平方毫米 B、40平方毫米 C、48平方毫米 D、56平方毫米 正确答案：C 4、基本制图标准中规定图样及说明中的汉字宜采用( )或黑体。 A、隶书 B、长仿宋体 C、宋体 D、楷体 正确答案：B 5、以下属于建筑施工图的是( )。 A、总平面图 B、建筑立面图 C、建筑剖面图 D、构件详图 正确答案：A 6、有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).
A、1mm B、50mm C、5mm D、10mm 正确答案：D 7、给水排水工程图“——RJ——”表示( ). A、生活水管 B、废水管 C、热水给水管 D、污水管 正确答案：C 8、在三投影面体系中X轴方向的尺寸反映物体的( )。 A、高度 B、宽度 C、不确定 D、长度 正确答案：D 9、水煤气输送钢管、铸铁管等管材,管径宜以( )表示. A、内径d B、外径DX壁厚 C、公称直径DN D、以上都是 正确答案：C 10、房屋结构常用构件代号“WB”表示。( ) A、密肋板 B、屋面板 C、折板 D、空心板 正确答案：B 11、不属于建筑平面图的是( )。 A、标准层平面图 B、底层平面图 C、基础平面图 D、屋顶平面图
建筑制图与识图题库 一、填空题 1、工程建设制图中的主要可见轮廓线应选用粗实线 2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字 3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面 4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和 设备施工图 5、指北针圆的直径宜为24mm，用细实线绘制。 6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。 7、工程制图图幅幅面主要有5种。 8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、 局部剖面图和分层剖面图。 9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。 10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。 11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石 12．定位轴线是确定_结构及构造_____ 位置及标志______尺寸的基准线。13．两点水平面投影重合，且 ___上面___可见，____下面__ 不可见。
14．建筑工程图上的尺寸单位，除_____标高_____及_____总平面图___以M为单位外，均以__MM____ 为单位。 15．当采用1：1000的比例绘图时，比例尺上的1mm代表实际长度为_1000MM_____ 。 16.组合体尺寸可分 __定形____尺寸、_定位_____ 尺寸、_总_____ 尺寸。 19.纵轴是指建筑物的长轴，其编号是以阿拉伯数字_________标注的。 20.字体的号数，即字体的__高度____ ，汉字的高度应不小于___3.5_MM__ . 二、单选题 1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。 (A) (B) (C) (D) 2．建筑的耐火等级可分为( B )级。 A、3 B、4 C、5 D、6 3、填充不得穿越尺寸数字，不可避免时。应该是（A） A、图线断开 B、二者重合 C、省略标注 D、前述均可 4、7-9层的住宅属于（C） A、低层 B、多层 C、中高层 D 、高层 5、建筑平面图中的中心线、对称一般应用。（C） A、细实线 B、细虚线 C、细单点长画线 D、吸双点画线 6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。 A、8-10mm B、11-12mm C、5-7mm D、12-14mm 7、建筑施工图中索引符号的圆的直径为（B）。 A、8mm B、10mm C、12mm D、14mm

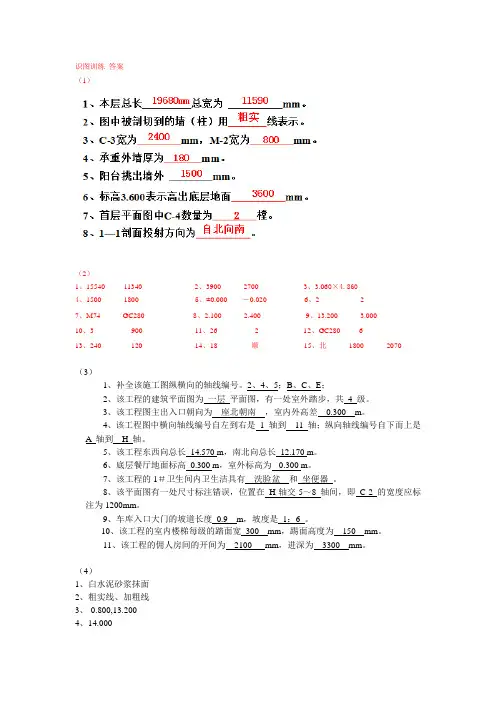

附件一：全国高等职业院校土建施工类专业首届“鲁班杯”建筑工程识图技能竞赛 建筑工程施工图识读试卷 ※※※※※※※※※※※※※※※※※※※※※※※※※※※※ 建筑工程施工图识读试卷第一部分（20题，每题2.5分，总分50分） 1.本工程的南立面为 B 。 A．○1~○10轴立面B．○10~○1轴立面C． ○A ~○ D轴立面 D． ○D ~○A轴立面 2.本工程勒脚做法是 C 。 A．文化石贴面B．面砖贴面C．花岗岩贴面D．未注明 3.本工程的外窗为 B 。 A．铝合金窗B．塑钢窗C．钢窗D．未说明 4.本工程的墙体保温材料为 B 。 A．聚苯板B．聚合物砂浆Ⅱ型C．玻璃棉D．岩棉 5.雨篷构造做法中采用 C 防水。 A．卷材B．涂膜C．防水砂浆D．细石防水混凝土
6.本工程墙体厚度有 B mm。 A．100、300 B．200、300 C．240、300 D．300 7.本工程屋面排水方式采用。 A．内檐沟B．外檐沟C．内外檐沟均有D．自由落水 8.四层平面图中共有 B 种类型的门。 A．2 B．3 C．4 D．6 9.下列关于轴线设置的说法不正确的是 D 。 A．拉丁字母的I、O、Z不得用作轴线编号 B．当字母数量不够时可增用双子母加数字注脚 C．1号轴线之前的附加轴线的分母应以01表示 D．通用详图中的定位轴线应注写轴线编号 10.图中所绘的M-2的开启方向为 D 。 A．单扇内开B．双扇内开C．单扇外开D．双扇外开 11.本工程卫生间采用 D 防水。 A．防水涂料两道B．卷材C．防水砂浆D．卷材和防水砂浆12.本工程基础垫层厚度为 A mm。 A．100 B．120 C．180 D．未注明 13.1#楼梯第2跑梯段水平投影长度为 A mm。 A．2800 B．1600 C．4480 D．1650 14.1#楼梯第1跑梯段步数为D 。 A．11 B．15 C．16 D．17 15.2#楼梯梯井宽度为 C mm。 A．3600 B．3350 C．150 D．未注明 16.本工程○1~○10轴立面外墙饰面做法有 D 种。 A．2 B．3 C．4 D．5
化工识图与CAD基础综合练习（1）答案 一、填空 1. 五留有装订边不留装订边 2. 上上左左 3. 粗实线虚线细点画线 4. 定形尺寸定位尺寸 5. 中心斜正 6. 左右上下前后 7. X Y Z 8.真实性积聚性类似性 9.棱柱棱锥圆柱圆锥球 10. 平面曲面 11.截平面基本体 12．共有性封闭性 13．交线共有性封闭性 14．切割型叠加型综合型 15．相互位置相互关系 16．不画画出画出 17．定形尺寸定位尺寸总体 18. 线面分析法 19. 平行倾斜矩形椭圆曲线 20. 重合平面圆平行直线 21.椭圆垂直 22．全半局部 23.剖视图剖视 24. 移出重合 二、单项选择题 1. B 2. A 3. D 4. A 5．C 6．A 7. C 8．A 9．A 10.B 11.B 12.B 13.A 14.A 15.A 16.B 17.D 18.C 19.C 20.B 21.C 22.C 23.B 24.D 25.B 26.C 27.C 28.D 29.C 30.D 31.B 32.C 33.D 三、判断题（在括号内填“√”或“×”） 1.√ 2.√ 3.√ 4.√ 5.√ 6.√ 7.√ 8.√ 9.√ 10.√ 11.√ 12.√ 13.√ 14.× 15.× 16.√ 17.√ 18.√ 19.× 20.× 21.× 22.× 23.√ 24.√ 25. √ 四、识图题 1、分析判断题1图中P、Q、R三个平面的空间位置。 分析：P面水平投影为矩形，正面投影、侧面投影积聚为分别平行于X、Y投影轴的直 线，这符合水平面所具有的投影特性，故P面为水平面；Q面正面投影为矩形，水平投影、 侧面投影积聚分别为平行于X、Z投影轴的直线，这符合正平面所具有的投影特性，故Q 面为正平面；R面侧面投影为L形，水平投影、正面投影积聚为平行于Y、Z投影轴的直线， 这符合侧平面所具有的投影特性，故R面为侧平面。 P面与V面垂直， P面与H面平行， P面与W面垂直， P面是水平面, P面的三投影中水平（或H面）投影反映实形。 Q面与V面平行， Q面与H面垂直， Q面与W面垂直， Q面是正平面面, Q面的三投影中正面（或V面）投影反映实形。 R面与V面垂直， R面与H面垂直， R面与W面平行，
一.单选题(每小题2分,共24分) 1．除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。 A、16m，20层 B、16m，40层 C、24m，100层 D、24m，100m 2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。 A、砌体结构 B、框架结构 C、板墙结构 D、空间结构 3．一般建筑跨度30m以上的大跨度建筑采用（）结构。 A、砌体 B、框架 C、板墙 D、空间4．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。 A、50~100 B、80~150 C、25~50 D、15~25 5．建筑物的设计使用年限为50年，适用（）。 A、临时性结构 B、 易于替换的结构构件 C、普通房屋和构筑物 D、纪念性建筑和特别重要的建筑结构 6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。 A、0.5小时，难燃烧体 B、1小时，难燃烧体 C、0.5小时，非燃烧体 D、1小时，非燃烧体 7．大型门诊楼属于（）工程等级。 A、特级 B、一级 C、二级 D、三级8．模数60M的数值是（），经常用于（）。 A、60mm，构件截面或缝隙 B、600mm，门窗洞口 C、6000mm，柱距或开间 D、60000mm，建筑总尺寸 9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。 A、建筑平面图 B、建筑立面图 C、建筑剖面图 D、建筑详图 10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。 A、房屋的开间、进深 B、房屋内墙的厚度和内部门窗洞口尺寸 C、房屋水平方向的总长、总宽 D、房屋外墙的墙段及门窗洞口尺寸 11．下列选项中，不是建筑剖面图所表达的内容的是（）。 A、各层梁板、楼梯、屋面的结构形式、位置 B、楼面、阳台、楼梯平台的标高 C、外墙表面装修的做法 D、门窗洞口、窗间墙等的高度尺寸 12．基础埋深不得过小，一般不小于（）。 A、300mm B、200mm C、500mm D、400mm 二.多选题(每小题3分,共12 分) 1、建筑物材料使用效果主要可从( )方面来评价。 A．实用性 B．耐久性 c．经济性 D．装饰效果 E．环保性 2、室内排水施工图的组成主要包括( )。 A．排水平面图
建筑识图习题题目练习(参考(附答案)) 建筑工程图纸复题 一、单项选择题 1.在图纸右下角用以说明设计单位、图名、设计负责人等 内容的表格为（B）图标。 2.正面投影与侧面投影应保持（C）高度相等且平齐的关系。 3.定位轴线采用（A）细点划线线型。 4.画局部剖面图时，投影部分与剖切部分的分界线为（A）波浪线。 5.形体的图样中，虚线表示（C）可见轮廓线。 6.已知点C坐标为C（10，5，25），则点C到H面的距 离为（D）5mm。 7、房屋建筑制图标准规定，定位轴线、中心线采用（C）细单点长画线绘制。 二、填空题
1、一套完整的施工图包括建筑施工图、结构施工图、设 备施工图、装饰施工图。 2、基础的形式一般取决于上部承重构件的形式，如墙下 的基础做成条形基础；柱下的基础做成独立基础。 3、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以粗实线线绘制，直径为14mm，详图与被索引的图 样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图的编号，下方分母表示被索引的详图所在图纸编号。 4、钢筋混凝土是由钢筋和混凝土组成的复合材料。钢筋 的特点是抗拉强度大，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉力，混凝土主要承受压力。 5、尺寸一般标注在图样轮廓线之外，不可与图线、文字 及符号相交。当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最近，尺寸线离最外轮廓线的距离一般不小于10mm。 6、有些物体内部形状复杂或层次较多，可用局部剖切。 对建筑物多层构造的部分可采用分层剖切。 7、指北针外圆用细实线绘制，圆的直径为24mm。
制图与识图复习题 一、单项选择题 1、在国家标准中对工程图纸幅面的大小做了相应的规定，A2号图的尺寸为（B） A、594㎜×841㎜ B、420㎜×594㎜ C、297㎜×420㎜ D、841㎜×1189㎜ 国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。 这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。 绘制技术图样时，应优先采用这五种规定的基本幅面。必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。 2、基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过( A )反映出来。 A、基础平面图 （1）建筑物及其组成房间的名称、尺寸、定位轴线和墙壁厚等。 （2）走廊、楼梯位置及尺寸。 （3）门窗位置、尺寸及编号。门的代号是M，窗的代号是C。在代号后面写上编号，同一编号表示同一类型的门窗。如M-1；C-1。 （4）台阶、阳台、雨篷、散水的位置及细部尺寸。 （5）室内地面的高度。 （6）首层地面上应画出剖面图的剖切位置线，以便与剖面图对照查阅 B、基础剖面图 C、基础详图 D、总平面图 3、钢筋混凝土梁中箍筋主要承受梁内的（ D ）。 Ａ、压应力Ｂ、拉应力C、拉应力+压应力D、剪应力 一般来说，钢筋混凝土梁结构内有： 纵向的面层钢筋，纵向的底层钢筋；中间部位的腰筋；横向构造的箍筋及拉筋；有时，为了改善梁斜截面的抗剪能力，将梁部分底层的纵向筋在进入梁的剪应力分布区后，向上弯起，我们通常称之为弯起筋。 面筋，底筋，在梁内，均称为受力筋；根据梁结构的不同，分别抵抗拉应力或压应力； 腰筋更多的作用是维系钢筋骨架的整体稳定，也有抗扭的作用。一般称之为架立筋； 箍筋的主要作用是抵抗剪应力，有时也称之为抗剪箍筋； 通长筋，是说从梁的一端通到另一端，中间无断开，或搭接的完整的纵向筋。 4、画房屋平面图时，墙体的轮廓线应画成（ B ）。 A、加粗实线 B、粗实线 C、中实线 D、细线 5、《国家制图标准》规定：图样轮廓线以外的尺寸界限，距图样最外轮廓线之间的距离不宜小于（A） A、10mm B、12mm C、8mm D、5 mm 6、《国家制图标准》规定：平行排列的尺寸线的间距，宜为（A），并应保持一
化工识图与CAD基础综合练习（1)答案 一、填空 1. 五留有装订边不留装订边 2. 上上左左 3. 粗实线虚线细点画线 4. 定形尺寸定位尺寸 5。中心斜正6。左右上下前后 7. X Y Z 8。真实性积聚性类似性 9。棱柱棱锥圆柱圆锥球10. 平面曲面 11.截平面基本体12．共有性封闭性 13．交线共有性封闭性14．切割型叠加型综合型 15．相互位置相互关系16．不画画出画出 17．定形尺寸定位尺寸总体18. 线面分析法 19. 平行倾斜矩形椭圆曲线20. 重合平面圆平行直线 21。椭圆垂直22．全半局部 23.剖视图剖视24。移出重合 二、单项选择题 1. B 2。A 3。D 4。A 5．C 6．A 7. C 8．A 9．A 10.B 11。B 12.B 13.A 14。A 15.A 16。B 17。D 18。C 19.C 20.B 21.C 22。C 23。B 24.D 25.B 26。C 27.C 28。D 29。C 30.D 31.B 32.C 33.D 三、判断题(在括号内填“√"或“×”) 1.√ 2.√3。√ 4.√ 5.√ 6.√7.√8。√9.√10.√ 11。√12.√13。√14.×15。×16。√17.√18.√19.×20。× 21.×22。×23.√24。√25。√ 四、识图题
1、分析判断题1图中P、Q、R三个平面的空间位置。 分析：P面水平投影为矩形，正面投影、侧面投影积聚为分别平行于X、Y投影轴的直线，这符合水平面所具有的投影特性，故P面为水平面；Q面正面投影为矩形，水平投影、侧面投影积聚分别为平行于X、Z投影轴的直线，这符合正平面所具有的投影特性，故Q面为正平面；R面侧面投影为L形，水平投影、正面投影积聚为平行于Y、Z投影轴的直线,这符合侧平面所具有的投影特性,故R面为侧平面。 P面与V面垂直，P面与H面平行，P面与W面垂直， P面是水平面，P面的三投影中水平（或H面）投影反映实形。 Q面与V面平行, Q面与H面垂直，Q面与W面垂直， Q面是正平面面，Q面的三投影中正面(或V面）投影反映实形. R面与V面垂直, R面与H面垂直, R面与W面平行， R面是侧平面, R面的三投影中侧面(或W面)投影反映实形。 2．根据立体图和投影图,判断A、B平面各是何种位置平面。 3．识读如图所示截断体的三视图，回答下列问题。 解: ⑴根据三视图分析,这是一个正六棱柱被两个平面切割后产生的立体。一个截平面为水平面R，一个截平面为正垂面P。 ⑵在原基本体三视图基础上,主视图中画出了两个截平面（正垂面P、水平面R）有积聚性的投影，左视图多出一条直线，俯视图上多出了一个矩形和一个五边形。 ⑶正垂面切割六棱柱后产生的截断面为五边形，其中AE、EF、FG、GB是正垂面与六棱柱四个侧面的
2021年建筑制图与识图知识考试题库及答案（完 整版） （一）单选题（30道题） （易）1、我国建筑统一模数中规定的基本模数为（ C ）。 A、10mm B、50mm C、100mm D、200mm （易）2、A0图纸幅面为（ A ）㎜。 A、841×1189 B、594×841 C、420×594 D、297×420 （易）3、A1图纸幅面为（ B ）㎜。 A、841×1189 B、594×841 C、420×594 D、297×420 （易）4、A2图纸幅面为（ C ）㎜。 A、841×1189 B、594×841 C、420×594 D、297×420 （易）5、A3图纸幅面为（ D ）㎜。 A、841×1189 B、594×841 C、420×594 D、297×420 （易）6、在三面投影体系中，同一形体体的三个投影图之间具有( D )关系。 A、相类似 B、比例 C、不确定 D、三相等（中）7、在三投影面体系中，形体的（ A ）是指形体上最左和最右两点之间平行于0X轴方向的距离。 A、长度 B、宽度 C、高度 D、A＋B＋C （中）8、在三投影面体系中，形体的（ B ）是指形体上最前和最后两点之间平行于0Y轴方向的距离。 A、长度 B、宽度 C、高度 D、A＋B＋C
（中）9、在三投影面体系中，形体的（ C ）是指形体上最上和最下两点之间平行于0Z轴方向的距离。 A、长度 B、宽度 C、高度 D、A＋B＋C （中）10、平行于V投影面而倾斜于H、W投影面的直线称为（ A ）。 A、正平线 B、水平线 C、侧平线 D、一般位置线（中）11、平行于H投影面而倾斜于V、W投影面的直线称为（ B ）。 A、正平线 B、水平线 C、侧平线 D、一般位置线（中）12、平行于W投影面而倾斜于H、V投影面的直线称为（ C ）。 A、正平线 B、水平线 C、侧平线 D、一般位置线（中）13、正平面必然垂直于( A )。 A、W、H面 B、W、V面 C、V、H面 D、V面 （中）14、平行于H面，同时垂直于V、W投影面的平面称为（ A ）。 A、水平面 B、正平面 C、侧平面 D、投影面平行面（中）15、平行于V面，同时垂直于H、W投影面的平面称为（ B ）。 A、水平面 B、正平面 C、侧平面 D、投影面平行面（中）16、平行于W面，同时垂直于H、V投影面的平面称为( C )。 A、水平面 B、正平面 C、侧平面 D、投影面平行面（难）17、楼梯的梯段长度是指（ B ）。 A、梯段倾斜的长度 B、梯段水平投影的长度 C、梯间净空长度 D、梯段踏步宽的总和 （难）18、半砖墙实际厚（ A ）㎜。 A、115 B、178 C、240 D、370
建筑识图复习题 一、单选题： 1、还表示为（B ）。 A.A号轴线之后的第三根附加轴线 B.A号轴线之前的第三根附加轴线 C.0A号轴线之后的第三根附加轴线 D.0A号轴线之前的第三根附加轴线 2、定位轴线应用（D ）绘制。 A.中粗实线 B.细实线 C.虚线 D.细点划线 3、定位轴线的端部圆圈直径为（A ） A.10mm B.14mm C. 24mm D.没有要求 4、定位轴线的端部圆圈线型为（C ） A.粗实线 B.中实线 C.细实线 D.细虚线 5、横向定位轴线是从图纸的左下角开始用（A ）表示。 A.从左往右用①-⑩等表示 B.从上往下用A-G等表示 C.从右往左用①-⑩等表示 D.从下往上用A-G等表示 6、在建筑平面图中，纵向定位轴线用拉丁字母并按（D ）顺序编号 A、从左向右 B、从右向左 C、从上向下 D、从下向上 7、对于（A ）, 一般用分轴线表达其位置。 A.隔墙 B.柱子 C.大梁 D.屋架
8、房间的（A ）是指平面图中相邻两道横向定位轴线之间的距 离。 A.开间 B.进深 C.层高 D.总尺寸 9、纵向定位轴线用大写拉丁字母编号，拉丁字母中的（C ）是不得用于轴线编号的。 A、H、K、Z B、I、O、Q C、I、O、Z D、 E、 G、K 10、指北针的圆圈直径宜为（C ）。 A. 14mm B.18mm C.24mm D.30mm 11、详图符号应以粗实线画出，直径为（B ）mm。 A. 12 B.14 C.16 D.18 12、建筑物及其构配件在装修、抹灰以后表面的相对标高称为 （A ）。 A.建筑标高 B.结构标高 C.相对标高 D.绝对标高 13、总平面图中室外地面整平标高标注的是（D ）。 A.建筑标高 B.结构标高 C.相对标高 D.绝对标高 14、相对标高的零点正确的注写方式为（A ）。 A. ±0.000 B. -0.000 C. +0.000 D.无特殊要求 15、相对标高是以建筑的（D ）高度为零点参照点。 A、基础顶面 B、基础底面 C、室外地面 D、室首层地面 16、建筑剖面图及其详图中注写的标高为（A ）。 17.（C ）通常标在结构施工图上。 A.建筑标高 B.结构标高 C.室标高 D.室外标高
单选题 •P471、《房屋建筑制图统一标准》（GB50001-2010）规定，图纸幅面共有（C）种。 •A、3种B、4种C、5种D、6种 •P49 2、国家标准中规定中实线的一般用途，下列错误的是：（D） •A、可见轮廓线B、尺寸线C、变更云线D、家具线 •P513、图上标注的尺寸由（B）4部分组成。 •A、尺寸界线、尺寸线、尺寸数字和箭头 •B、尺寸界线、尺寸线、尺寸起止符号和尺寸数字 •C、尺寸界线、尺寸线、尺寸数字和单位 •D、尺寸线、起止符号、箭头和尺寸数字 •P50 4、在道路工程图中，线路的里程桩号以km为单位；标高、坡长和曲线要素均以m为单位；钢筋和钢材长度以（B）为单位。 •A、km B、cm C、m D、mm •P59 5、当平面与投影面垂直时，其在该投影面上的投影具有（A） •A、积聚性B、真实性C、类似性D、收缩性 •P57 6、下列哪一个不是投影的要素（B） •A、投射线B、投影图C、形体D、投影面 •7、在三面投影图中，H面投影反映形体（B）。 •A、长度和高度B、长度和宽度C、高度和宽度D、长度 •P63 8、投影面平行线在它所平行的投影面上的投影反映实长，且反映对其他两投影面倾角的实形；在其他两个投影面上的投影分别平行于相应的投影轴，且(D)实长。 •A、大于等于B、等于C、大于D、小于 •P66 9、投影面的平行面在该投影面上的投影反映实形，另外两投影积聚成直线，且分别( D )。 •A、垂直于相应的投影轴B、垂直于相应的投影面 •C、平行于相应的投影面D、平行于相应的投影轴 •P67 10、平面立体是由若干个平面围成的多面体。其中棱柱体的棱线(D)。•A、延长线交于一点B、交于有限远的一点 •C、既不相交也不平行D、相互平行 •P71 11、圆锥体置于三面投影体系中，使其轴线垂直于H面，其立面投影为(B)。•A、一段圆弧B、三角形C、椭圆D、圆 •12、形体分析法是根据基本体投影特性，在投影图上分析组合体各组成部分的形状和相对位置，然后(D)综合想象出组合体的形状。 •A、按基本体的组合规律B、按投影角度 •C、组合体自身的条件D、按投影规律 •13、根据下边三视图的技术关系，其俯视图为（C）。 •P75 14、组合体的表面连接关系主要有：两表面相互平齐、（ B ）、相交和不平齐。 •A、平行B、相切C、叠加D、重合 •15、正面斜二测轴测图中，三向变形系数p、q、r分别为（C）。 •A、1、1、1 B、0.5、1、1
1、以下建筑平面图纸中需要标注指北针的是（）。 B底层平面图 2、原位标注代表该部位的特殊数值，施工时应以原位标注取值优先。 C平法 3、两个或两个以上的点、线、面具有同一的投影时，则称它们的投影（）。 D重合 4、建筑详图的比例范围为（）。 * D 1:1-1:50 5、楼梯详图中需要标注的不只是各种尺寸，还有步数、平台标高、墙段轴线、梯段上下关系。 C结构设计 6、建筑用地范围内所有建筑物占地的面积与用地总面积之比叫做（）。 A、建筑系数 7、将原状图放大后加以充实，清晰详尽地标注尺寸、写出说明，并将装饰纹样进行具象补充以便参照的图样是（）。 B局部放大图 8、建筑给排水施工图中应画成粗实线的是（）。 C排水和重力流管线 9、基础详图通常为用（）剖切平面沿垂直于定位轴线方向切开基础所得到的断面图。 *B铅垂 10、柱平法施工图中，柱在不同标准层截面多次变化时，可采用（），其余情况宜用截面注写方式。 C列表注写方式 11、用于绘制晒图底版的图纸是（）。 *C、硫酸纸 12、装饰平面布置图的剖切形式和位置与建筑平面图（）。 B完全一样 13、框架结构的楼层结构布置图中被现浇板遮盖住的梁不可见轮廓线应画成（）。 A、细虚线 14、房屋建筑的平面图通常采用的比例为（）。 *B、1:100 15、图纸的大小称为（）。 *A、图幅 16、主要表示承重结构的布置情况，构件类型、大小以及构造作法等的图纸是（）。
*B结构施工图 17、反映电气系统基本组成、主要电气设备、元件之间的连接情况以及规格、型号、参数等的图纸称为（）。 C电气系统图 18、建筑总平面图观察基地的地貌特征主要依靠阅读（）。 D等高线 19、观察以下图例，阅读正确的是（）。 D自然土壤、砖、钢筋混凝土 20、建筑平面图中对墙、柱进行轴线编号的作用是（）。 *D、定位 21、建筑剖面图是假想用一个或多个垂直于外墙轴线的（），将房屋剖开，所得的投影图。 *B、铅垂剖切面 22、建筑物宽度方向的墙叫做（）。 «B、横墙 23、建筑施工图特指建筑设计工种在（）阶段的图纸。 *D施工 24、建筑工程图纸中的标高数据采用的单位是（）。 *D米 25、详细表现出装饰面连接处的构造，注有详细的尺寸和收口、封边的施工方法的图样是 （）° C构造节点图 26、仿宋字的字号表示字的（）° C、高度 27、能够满足设备材料采购、非标准设备制作和施工的需要的是（）° *C施工图 28、图纸中书写的汉字字高应不小于（）mm * C 3.5 29、消防设计专篇中应对总平面设计中的（）和消防登高面作出要求。 D防火间距、消防车道 30、绘图铅笔尾部的“ B”或“ H”等字样表示铅笔的（）° *C硬度
建筑制图与识图实训 小作业一 1、写出图中指出的图线的名称，以及当b=0.7时的线宽。 2、注出窗立面图的比例。 3、根据所给的比例，注出外墙板长河高的 实际尺寸。 窗立面图1:50 外墙板立面图1：60
4、作出下列建筑形体的剖面图与断面图。 （1）作1—1剖面图。 （2）作形体的半剖面图。
（3）补绘1—1剖面图。 （4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。
（5）补绘2-2剖面图 （6）补绘1—1、2—2、3—3断面图。
（7）补画1—1阶梯剖面图。 5、简答题 （1）土木工程制图中的图线有几种？其用途有何不同？ 答：通常用的有粗、中、细。被剖切到的建筑的外轮廓线、墙体、边框线等都用粗实线；建筑构配件轮廓线常用中实线绘制；其他的大部分都是用细实线绘制。 （2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？ 答：起止符号长度通常在2—3mm，采用中粗实线绘制。 （3）图名有何作用？在注写图名时要注意哪些规定？ 答： （4）剖面图与断面图的主要区别是什么？两者又有何联系？ 答：剖面图与断面图的区别共有三点：（1）：所表达形体的对象不同：断面图中只画物体被剖开后的截面投影；而剖面图除了要画出截面的投影，还要画出剖切后物体的剩余部分的投影。（2）：通常，剖面图可采用多个剖切平面；而断面图一般只使用单一剖切平面。（3）：引入剖面图的目的是为了表达物体的内部形状和结构；而画断面图的目的则常用来表达物体中某一局部的断面形状。

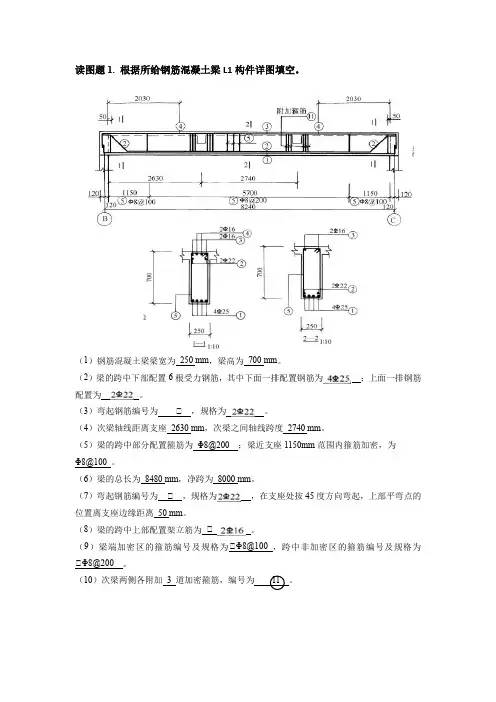

（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？ 建筑制图与识图实训Array小作业二 一、填空题 1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力的空间骨架，这种骨架就是结构。 2、建筑结构按使用的材料不同，可分为钢结构、木结构、混合结构和钢筋混凝土结构。 3、钢筋混凝土是由钢筋和混凝土两种材料复合材料。钢筋的特点是抗拉力、抗压力强度都很高，而混凝土抗拉强度低，抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉力，混凝土主要承受压力。 4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做钢筋混凝土结构。 5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为：受力筋、箍筋、架立钢筋、分布钢筋和构造筋。 6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。梁、柱的保护层最小厚度为25mm ，板和墙的保护层厚度为10~15mm ，且不应小于受力筋的直径。 7、钢筋布置图也就是钢筋混凝土构件详图中的配筋图，它包括立面图、
第二章平法梁 单选 1表示框架梁第1号，4跨，无悬挑。应该是（C）。 A.KL1(4A)； B.KL1(4B)； C.KL1(4)； D.KZL1(4) 2竖向加腋梁截面尺寸标注300x700GY400x250，表示( C )。 A.腋长300； B. 腋长700； C. 腋长400； D. 腋长250。3某框架梁集中标注10@100（4）/200(2)，表示错误的是( B )。?A. 箍筋为HPB300级钢，直径为10mm； B. 加密区间距为100，非加密区间距为200，均为双肢箍； C. 加密区间距为100，四肢箍； D. 非加密区间距为200，双肢箍。 4.某框架梁集中标注220+（212），表示( B )。??A. 框架梁上部有4根通长筋，2根20，2根12； B. 框架梁上部有4根纵筋，220为通长筋，212为架立筋；?? C. 框架梁上部有4根纵筋，220为通长筋，212为支座负筋；?? D. 框架梁下部有4根通长筋，2根20，2根12。 5某框架梁在跨中处原位标注625 2（-2）/4，表示( C )。?A. 框架梁配有1排底筋，625，全部伸入支座；?B. 框架梁配有1排底筋，625，其中225伸入支座，425不伸入支座；???C. 框架梁配有2排底筋，第一排为425伸入支座，第二排为225，不伸入支
??座； D. 框架梁配有2排底筋，第一排为425不伸入支座，第二排为225，伸入支??座。． 6 主、次梁交接处，应加设 C ，用以承担次梁传来的集中力。 （A）附加箍筋或弯起钢筋；（B）附加箍筋或鸭筋； （C）附加箍筋或吊筋；（D）附加箍筋或浮筋。 7 框架梁中间支座第一排非贯通筋的截断点应在距支座边不小于处，其中3l/l nn指( D )。 A.该跨梁两端轴线间的距离； B. 该跨梁两端柱子间的距离； C. 该跨梁的净距； D. 支座两边较大的净跨 8 楼面框架梁，当通长筋直径与支座负筋直径一致时，若钢筋需要接长( B )。 A. 在距柱边/3范围内进行； B. 在跨中/3范围内进行连接；ll nn C. 在跨中/4范围内可以进行连接； D. 只能采用绑扎搭接接长l n9抗震楼面框架梁，当纵向钢筋在端支座的锚固采用直锚时，其在端柱内的水平直锚长度不应少于( D )。 A. ； B. 0.4； C.15d ；D。)d?.5h5l max(??0ll c,aEabEaE10 图集11G101-1规定，当梁腹板高度≥ D 须配置梁侧构造钢筋，其规格与根数应符合规范规定。 A.250mm； B. 300mm； C. 350mm； D. 450mm。 11 三级抗震楼面框架梁，截面尺寸为300x400,则箍筋加密区长度
