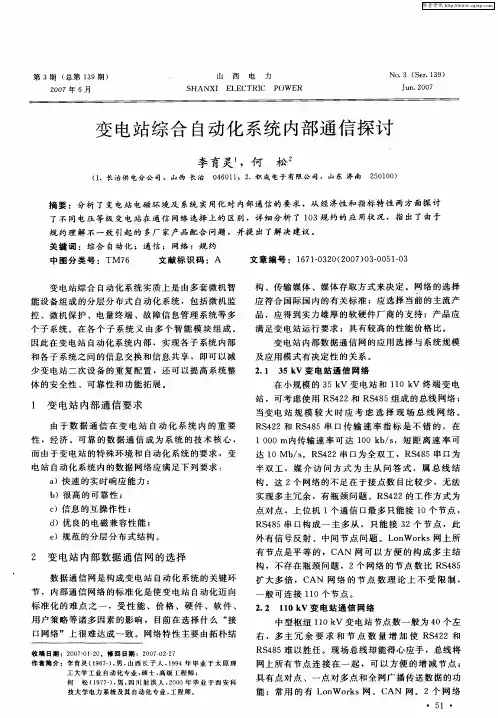

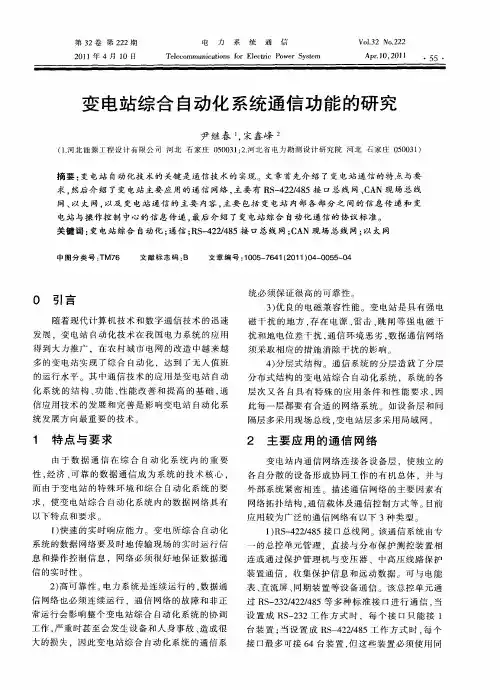

变电站综合自动化系统通信方式的探讨内部和外部的变电站综合自动化系统通信网络的可靠性，稳定性的关键是根据变电站自动化系统的整体需求，确保合理选择软件的基础上，系统的可靠性和稳定性变电站的安全稳定运行和硬件设备，通信信道，通信接口和通信协议。

标签：变电站；综合自动化；通信方式；探讨。

一、引言变电站综合自动化系统本质上是一个分层分布式控制系统由多台计算机的几个子系统，包括监测，保护装置电能质量自动控制系统组成。

在每个子系统中，由多个智能模块来构成，如计算机的保护，变压器保护，电容器保护和各种线路保护。

因此，在综合自动化系统当中，我们必须要在每个子系统当中来进行信息的交换，这样可以减少重复，而且还可以简化各变电站二次设备之间的互连配置，从而提高各子系统之间数据通信的安全性。

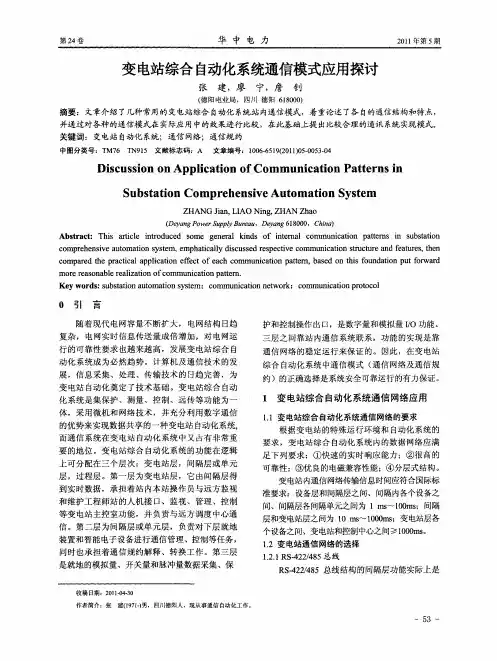

二、变电站综合自动化系统通信网络应用1.1变电站自动化系统通信网络的要求根据变电站综合自动化系统对于操作环境的特殊要求，数据网络在变电站自动化系统应符合下列要求：①快速的实时响应能力；②可靠性高；③良好的电磁兼容性；④层状结构。

变电站通信网络的信息应该是随着时间的国际标准相一致的：在设备层和隔离层之间，在各个装置之间的间距，间隔层是1毫秒?各单元间100ms的间隔；间隔层和变电站层之间10毫秒? 1000毫秒；个人站级设备之间，变电站和控制中心之间≥ 1000毫秒。

1.2变电站通信网络1.2.1 RS-422/485总线隔离层的功能RS-422/485各种数据总线结构实际上是由一个IPC完成时，IPC接收的智能卡外围设备接口RS-422/485通信和处理直接显示为背景监测后收集RS-232串行智能电子设备，并通过对主计划串口发送。

RS- 485是一种低成本，操作半双工总线结构简单，在实际应用中，RS422和RS485串行传输速率是好的指标的100kbps的1000米的传输速率，短距离速度可以达到10Mbps ；RS422串行端口全双工，RS485串行端口设置为半双工，主要是从问题和答案的介质访问方法，是一种总线结构。

变电站综合自动化结业论文变电站综合自动化系统通信系部：电力工程系班级：供用电12-4姓名：豆鹏程学号：**********【摘要】变电站综合自动化功能的实现，离不开站内工作可靠、灵活性好、易于扩展的通信网络，以来满足各种信息的传送要求。

在变电站综合自动化系统中，通信网络是一个重要的环节。

本文对通信网络的要求和组成、信息的传输和交换及通信的功能作了有详细的介绍。

【关键字】变电站综合自动化系统；信息传输；数据通信变电站综合自动化系统的通信引言变电站综合自动化系统实质上是由多台微机组成的分层分布式的控制系统，包括监控、继电器保护、电能质量自动控制系统等多个子系统。

在各个子系统中，往往又由多个智能模块组成，例如微机保护子系统中，有变压器保护、电容器保护和各种线路保护等。

因此在综合自动化系统内部，必须通过内部数据通信，实现各子系统内部和各子系统间信息交换和实现信息共享，以减少变电站二次设备的重复配置和简化各子系统间的互连，提高整体的安全性。

[2、5]另一方面，变电站是电力系统中电能传输、交换、分配的重要环节，它集中了变压器、开关、无功补偿等昂贵设备。

因此，对变电站综合自动化系统的可靠性、抗干扰能力、工作灵活性和可扩展性的要求很高，尤其是无人值班变电站。

综合自动化系统中各环节的故障信息要及时上报控制中心，同时也要能接受和执行控制中心下达的各种操作和调控命令。

[2]因此，变电站综合自动化系统的数据通信包括两方面的内容：一是综合自动化系统内部各子系统或各种功能模块间的信息交换；而是变电站与控制中心的通信。

一、变电站内的信息传输[2、3、5]现场的综合自动化系统一般都是分层分布式结构，传输的信息有以下几种：（一）现场一次设备与间隔层间的信息传输间隔层设备大多需从现场一次设备的电压和电流互感器采集正常情况和事故情况下的电压值和电流值，采集设备的状态信息和故障诊断信息，这些信息主要是：断路器、隔离开关位置、变压器的分接头位置、变压器、互感器、避雷针的诊断信息以及断路器操作信息。

变电站现场通信网络架构及其关键技术研究变电站作为能源传输和分配的关键设施，承担着重要的作用。

为了保障变电站的运行和安全，现场通信网络的建设和运行显得尤为重要。

本文将对变电站现场通信网络架构及其关键技术进行研究探讨。

一、变电站现场通信网络架构变电站现场通信网络是指用于变电站现场监控、维护和保护的通信系统。

根据实际需求和技术条件，变电站现场通信网络通常由多个子系统组成，包括监控系统、保护系统、通信系统和辅助系统等。

这些子系统之间需要进行数据交换和互联，以便实现变电站的自动化、信息化和智能化。

1. 监控系统监控系统是用于对变电站设备和电气参数进行实时监测和管理的系统。

其主要功能包括实时数据采集、数据处理和存储、远程控制和人机界面等。

监控系统通常由一组监控终端、工作站和服务器组成，它们之间通过网络互联，并与其他子系统进行数据交换和共享。

2. 保护系统3. 通信系统4. 辅助系统1. 数据传输技术数据传输技术是变电站现场通信网络的基础。

在变电站现场通信网络中，数据传输技术需要满足高速、可靠和安全的要求。

常用的数据传输技术包括光纤通信、微波通信和有线网络等。

光纤通信具有带宽大、抗干扰性强和安全可靠等优点，适合于变电站内部设备之间的数据传输；而微波通信具有传输距离远、覆盖范围广和抗干扰性强等优点，适合于变电站内部和外部设备之间的数据传输；有线网络则适合于变电站内部各子系统之间的数据传输。

数据处理技术是变电站现场通信网络的关键。

在变电站现场通信网络中，大量的数据需要进行采集、处理和存储，因此需要采用先进的数据处理技术来满足实时性、准确性和可靠性的要求。

常用的数据处理技术包括实时数据库、分布式计算和云计算等。

实时数据库能够实现数据的高效存储和快速检索，满足实时监测和控制的要求；分布式计算能够实现数据的高速处理和分布式存储，满足大规模数据处理和分析的要求；云计算能够实现数据的统一管理和智能分析，满足复杂系统的智能化运行和管理的要求。

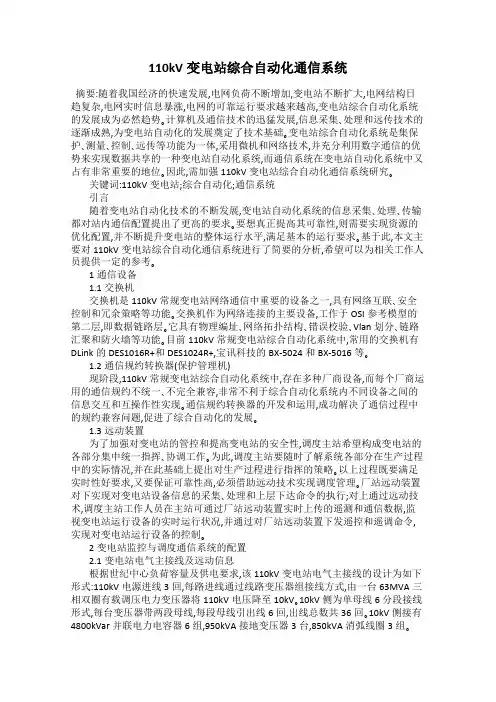

110kV变电站综合自动化通信系统摘要:随着我国经济的快速发展,电网负荷不断增加,变电站不断扩大,电网结构日趋复杂,电网实时信息暴涨,电网的可靠运行要求越来越高,变电站综合自动化系统的发展成为必然趋势｡计算机及通信技术的迅猛发展,信息采集､处理和远传技术的逐渐成熟,为变电站自动化的发展奠定了技术基础｡变电站综合自动化系统是集保护､测量､控制､远传等功能为一体,采用微机和网络技术,并充分利用数字通信的优势来实现数据共享的一种变电站自动化系统,而通信系统在变电站自动化系统中又占有非常重要的地位｡因此,需加强110kV变电站综合自动化通信系统研究｡关键词:110kV变电站;综合自动化;通信系统引言随着变电站自动化技术的不断发展,变电站自动化系统的信息采集､处理､传输都对站内通信配置提出了更高的要求｡要想真正提高其可靠性,则需要实现资源的优化配置,并不断提升变电站的整体运行水平,满足基本的运行要求｡基于此,本文主要对110kV变电站综合自动化通信系统进行了简要的分析,希望可以为相关工作人员提供一定的参考｡1通信设备1.1交换机交换机是110kV常规变电站网络通信中重要的设备之一,具有网络互联､安全控制和冗余策略等功能｡交换机作为网络连接的主要设备,工作于OSI参考模型的第二层,即数据链路层｡它具有物理编址､网络拓扑结构､错误校验､Vlan划分､链路汇聚和防火墙等功能｡目前110kV常规变电站综合自动化系统中,常用的交换机有DLink的DES1016R+和DES1024R+,宝讯科技的BX-5024和BX-5016等｡1.2通信规约转换器(保护管理机)现阶段,110kV常规变电站综合自动化系统中,存在多种厂商设备,而每个厂商运用的通信规约不统一､不完全兼容,非常不利于综合自动化系统内不同设备之间的信息交互和互操作性实现｡通信规约转换器的开发和运用,成功解决了通信过程中的规约兼容问题,促进了综合自动化的发展｡1.3远动装置为了加强对变电站的管控和提高变电站的安全性,调度主站希望构成变电站的各部分集中统一指挥､协调工作｡为此,调度主站要随时了解系统各部分在生产过程中的实际情况,并在此基础上提出对生产过程进行指挥的策略｡以上过程既要满足实时性好要求,又要保证可靠性高,必须借助远动技术实现调度管理｡厂站远动装置对下实现对变电站设备信息的采集､处理和上层下达命令的执行;对上通过远动技术,调度主站工作人员在主站可通过厂站远动装置实时上传的遥测和通信数据,监视变电站运行设备的实时运行状况,并通过对厂站远动装置下发遥控和遥调命令,实现对变电站运行设备的控制｡2变电站监控与调度通信系统的配置2.1变电站电气主接线及远动信息根据世纪中心负荷容量及供电要求,该110kV变电站电气主接线的设计为如下形式:110kV电源进线3回,每路进线通过线路变压器组接线方式,由一台63MVA三相双圈有载调压电力变压器将110kV电压降至10kV｡10kV侧为单母线6分段接线形式,每台变压器带两段母线,每段母线引出线6回,出线总数共36回｡10kV侧接有4800kVar并联电力电容器6组,950kVA接地变压器3台,850kVA消弧线圈3组｡2.2监控与调度通信系统的配置2.2.1通信服务器配置通信服务器是一种多通信接口､多通信规约的专用系统｡本工程中配置一台16接口通信服务器,一个接口接电量采集装置,其余连接智能直流屏,图像监控系统,智能空调､风机,直流接地检测装置,消弧线圈自动调谐装置,防火防盗系统等智能辅助设备｡多余接口作为预留备用｡其中智能辅助设备由于设备厂家不同,其接口均为RS-485串口通信,此时通过通信服务器将其转换成以太网,将其他厂家的智能设备信息接入变电站自动化系统中,满足变电站无人值守要求｡2.2.2全站时间同步系统配置为了保证变电站系统时钟的统一,站内配置一套公用的时钟同步系统,主时钟双重化配置,另配置扩展装置实现站内所有设备的软､硬对时｡支持北斗系统和GPS系统单向标准授时信号,优先采用北斗系统,时钟同步精度满足站内所有设备的对时精度要求｡时间同步系统对时范围包括监控系统站控层设备､保护装置､测控装置及站内其他智能设备等｡2.2.3电能计量装置配置专用计量点设置在变电站110kV进线侧｡110kV进线专用计量电能表安装在专用计量柜内｡计量CT､PT精度为0.2S级,电能表选用0.2S复合分时电能表｡主变10kV侧电度表采用电子式三相四线多功能电能表,有功电度测量精度0.5S级､无功电度测量精度2.0级｡10kV出线电度表采用电子式三相三线多功能电能表,有功电度测量精度0.5S级､无功电度测量精度2.0级｡2.2.4110kV变电站综合自动化结构110KV变电站综合自动化系统采用分层分布式网络结构｡以太网连接,以TCP/IP 协议与站内继电保护和其他智能装置通信,通信规约统一采用DL/T860(IEC61850),此协议将IEC61850标准用于TCP/IP网络｡本变电站自动化系统设计中微机总控､公用测控装置､主变保护､测控及自动化装置等采用集中组柜;10kV出线､电容器､PT并列､分段､备自投等保护测控装置采用分散式布置在10kV高压开关柜仪表箱上｡110kV变电站综合自动化系统结构见下图｡变电站监控与调度通信系统的配置将变电站的相关设备信息进行联网,实现变电系统通信网络化,使变电站运行具有可靠､开放､实时､安全的巨大优势｡图1110kV变电站综合自动化结构图3网络拓扑整个变电站微机型综合自动化系统主要采取的分布式结构为分层式,可以对站控层､通信网络层､间隔层进行管理,并且站控层采取双以太网的模式支持多种协议,实现双机双网的无缝自主切换,另外站控层的通信网络采取光纤介质的以太网技术,具有良好的抗干扰性;间隔层采用双网形式,采用屏蔽双绞线介质的现场总线和以太网,通过通讯管理机实现间隔层与站控层的联系,所有微机保护装置同时提供IEC61850规约接口､MODBUS或其他规约接口,确保通信的实时性和可靠性｡监控系统采用分层分布式网络结构,站控层网络连接监控主机和三个操作员工作站等。

浅议智能变电站通信网络技术摘要：目前，由于电力行业的扩张，通信网络已经成为电力自动化系统的重要技术，下文主要结合多年的工作经验，简要综述了智能变电站通信网络的分层以及实现。

关键词：智能变电站；间隔层；过程层；站控层中图分类号：tm631+.4 文献标识号：a 文章编号：2306-1499（2013）07-（页码）-页数随着社会经济的发展，目前我国已经跨入网络时代，网络通信也已成为整个电力系统的关键组成部分之一。

下文主要就是介绍智能变电站中的网络通讯技术，仅供参考。

1.通信网络现状一般而言，其专用通信网络现已建设成为以光纤通信为主干网的通信线路，覆盖各地区的变电站、电厂。

电力系统数据通信网络不仅能够支持 ems、远动、实时数据通信等业务，而且还能支持基本语音通信业务，如行政及调度电话等。

当前，我国电网自动化系统现场局域网对不同电压等级分别采用了不同类型的通信网络控制，如 rs485 总线、can、互联网等等。

近些年，伴随着智能开关及电子互感器的问世及其在电网中的应用，电力系统设备自动化程度不断提高，这就使得电网中一次设备与二次设备的无缝集成变为可能。

2.智能变电站通信网络2.1体系分层a智能变电站分为过程层、间隔层和站控层（1）过程层。

过程层包括变压器、断路器、隔离开关、电流/电压互感器等一次设备及其所属的智能组件以及独立的智能电子装置。

（2）间隔层。

间隔层设备一般指继电保护装置、系统测控装置、监测功能组主 ied等二次设备，实现使用一个间隔的数据并且作用于该间隔一次设备的功能，即与各种远方输入/输出、传感器和控制器通信。

（3）站控层。

站控层包括自动化站级监视控制系统、站域控制、通信系统、对时系统等，实现面向全站设备的监视、控制、告警及信息交互功能，完成数据采集和监视控制（scada）、操作闭锁以及同步相量采集、电能量采集、保护信息管理等相关功能。

2.2网络结构智能变电站自动化系统采用的网络架构应合理，可采用以太网、环形网络，网络冗余方式宜符合 iec61499及 iec 62439的要求。

集中监控变电站信息传输探讨摘要：集中监控变电站信息传输系统，是确保电网运行安全性和可靠性的重要手段。

随着电力事业快速发展，对电力系统中集中监控变电站信息传输技术提出了更高要求。

在我国电力体制改革不断深入发展过程中，对提高电力系统整体自动化水平提出了更高要求，也为实现集中控制提供了有利条件。

因此，必须要重视集中监控变电站信息采集及传送技术的应用与研究，从而更好地发挥其作用，满足社会需求。

就如何构建一个合理有效的集视频图像、声音以及数据于一体的集中监控变电站信息数据传输体系进行探讨分析。

关键词：集中监控；变电站信息；传输引言：集中监控变电站信息传输方案是保证集中监控系统正常运行的基础，对电力系统安全高效运行具有重要意义。

对于电力系统而言，它既是实现安全生产和提高经济效益的必要手段，又是确保供电可靠性的重要环节。

因此，在电力系统调度管理中，必须重视其作用。

随着社会经济的不断发展，人们生活水平逐渐提升，用电需求日益增加。

为了满足人们日益增长的用电需求，做好变电运行工作显得尤为重要，这是一项系统工程。

同时还是维护电力设备健康状态的有力措施，更是保护人民群众生命财产安全的必要措施，也是决定整个电网稳定可靠运行的关键，需要引起高度重视。

一、集中监控网络的概述（一）集中监控系统基本组成1.数据采集和处理装置，信号转换与接收装置包括模拟量输入/输出电路,A/D转换器,D/A转换器，电压电流采样保持器等。

它将各种传感器获得的测量值进行变换并存储起来，其作用在于实现对电能参数的监测。

数据通信设备，由电缆或光缆连接构成，用于传输现场检测到的有关电气参量和控制命令，数据传输设备，即计算机终端。

该设备可通过电话线路、电力线载波等方式向远方服务器发送指令。

处理装置，主要是用来从大量的数据中提取出有用信息，以便于分析、判断故障所在及发展趋势。

为保证所需信息能够被正确地提取出来，必须采用适当的方法来完成这些信号处理过程。

2.数据传输与交换技术在电力系统自动化领域中占有重要地位，它是整个自动化系统的核心组成部分之一，因此其发展水平将直接影响着整个电网自动化系统的运行状态。

智能变电站通信网络系统设计随着电力行业的不断发展，智能变电站已成为电力系统的重要组成部分。

通信网络系统是智能变电站的核心之一，它能够实现变电站内部各种设备之间的高效信息交互，同时还可以与上级电力系统和远程控制中心进行数据传输。

本文将介绍智能变电站通信网络系统的设计。

智能变电站通信网络系统主要由站控层、间隔层和过程层构成。

站控层是智能变电站的控制中心，主要负责变电站内部各种设备的集中监控和维护管理。

站控层包括监控主机、工程师站、维护服务器等设备。

这些设备通过以太网连接，实现数据传输和信息交互。

间隔层是智能变电站的核心层，主要负责各个设备的控制和保护。

间隔层包括各种智能设备，如变压器、断路器、隔离开关等。

这些设备通过以太网或串行接口连接，实现相互之间的信息交互和数据传输。

过程层是智能变电站的基础层，主要负责各种传感器和执行器的数据采集和控制。

过程层包括各种智能传感器和执行器，如电流互感器、电压互感器、继电器等。

这些设备通过以太网或串行接口连接，实现与站控层和间隔层的数据传输和信息交互。

智能变电站通信网络系统的可靠性是设计的首要考虑因素。

为了提高系统的可靠性，需要采用高可靠性设备和通信协议，同时还需要对系统进行冗余设计，确保在设备故障或通信故障时，系统仍能够正常运行。

智能变电站通信网络系统的实时性是关键性能之一。

为了提高系统的实时性，需要采用高效的通信协议和数据处理技术，同时还需要对系统进行优化，减少通信延迟和数据拥塞。

智能变电站通信网络系统的安全性是设计的另一个重要因素。

为了保障系统的安全性，需要采用加密技术和访问控制策略，以保护数据的安全和系统的稳定运行。

同时还需要对系统进行漏洞扫描和安全审计，及时发现和处理安全问题。

智能变电站通信网络系统的可扩展性是设计的必要考虑因素之一。

为了使系统能够适应未来的发展需求，需要采用可扩展的通信协议和设备接口，同时还需要对系统进行模块化设计，方便进行系统的升级和扩展。

变电站光纤通信论文随着社会的不断发展，电力行业的重要性越来越突出。

而在电力行业中，变电站是一个非常关键的环节。

变电站光纤通信技术的应用，对于电力的输送、发展和安全具有重要的意义。

本文将通过对变电站光纤通信的论文进行分析，介绍变电站光纤通信技术的应用和意义。

首先，我们来看看什么是变电站光纤通信技术。

变电站光纤通信技术指的是在变电站内部各个部分的设备之间，采用光纤通信技术进行传输。

这种通信方式破除了传统的电缆传输方式，能够提供更快速、更稳定的数字通信，同时也具备更高的安全性。

在变电站光纤通信技术的应用方面，它主要有以下几种方式：1. 供电系统远程调度供电系统远程调度是光纤通信技术的一项主要应用。

通过利用光纤特有的高速、低噪音及免收电磁干扰等优点来传输数据，实现对远程供电站的控制、调度和管理。

光纤通信技术的应用，可以大大提高供电系统的反应速度，使整个供电系统更加稳定可靠。

2. 供电系统优化管理变电站光纤通信技术还可以应用于供电系统的优化管理中。

通过光纤通信技术，能够对变电站内各种设备状态进行实时监控，及时发现和解决各种故障，从而降低停运时间，大大提高供电系统的工作效率。

3. 电力质量监测电力质量是指电力状况的各种参数，如电压、电流、频率等。

在供电系统中，电力质量的稳定性和可靠性至关重要。

通过变电站光纤通信技术，能够对供电系统中的电力质量进行实时监测，及时发现并解决电力质量问题，保证供电系统的正常工作。

除了以上应用，变电站光纤通信技术还具有增强信息安全、保障电网安全等多种功能。

相比于传统的电缆传输，光纤通信技术在稳定性、速度和安全等方面都更为优秀。

值得注意的是，在变电站光纤通信技术的应用中，还需考虑到一些实际问题。

比如，变电站中的狭窄空间和高温环境等问题，需要选择具有高温稳定性并能防火的光纤材料，确保光纤通信的正常运行。

同时还需考虑安全因素，如防雷，以确保供电系统的安全稳定运行。

总之，变电站光纤通信技术的应用，不仅可以大大提高供电系统的反应速度和工作效率，同时还能保障电网的安全，保证供电系统的正常工作。
