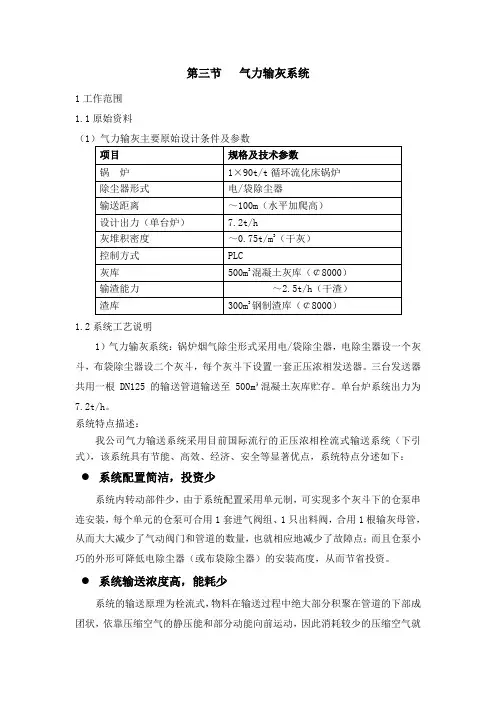

第三节气力输灰系统1工作范围1.1原始资料（1）气力输灰主要原始设计条件及参数项目规格及技术参数锅炉1×90t/t循环流化床锅炉除尘器形式电/袋除尘器输送距离～100m（水平加爬高）设计出力（单台炉）7.2t/h灰堆积密度～0.75t/m3（干灰）控制方式PLC灰库500m3混凝土灰库（￠8000）输渣能力～2.5t/h（干渣）渣库300m3钢制渣库（￠8000）1.2系统工艺说明1）气力输灰系统：锅炉烟气除尘形式采用电/袋除尘器，电除尘器设一个灰斗，布袋除尘器设二个灰斗，每个灰斗下设置一套正压浓相发送器。
三台发送器共用一根DN125的输送管道输送至500m³混凝土灰库贮存。
单台炉系统出力为7.2t/h。
系统特点描述：我公司气力输送系统采用目前国际流行的正压浓相栓流式输送系统（下引式），该系统具有节能、高效、经济、安全等显著优点，系统特点分述如下：●系统配置简洁，投资少系统内转动部件少，由于系统配置采用单元制，可实现多个灰斗下的仓泵串连安装，每个单元的仓泵可合用1套进气阀组、1只出料阀，合用1根输灰母管，从而大大减少了气动阀门和管道的数量，也就相应地减少了故障点；而且仓泵小巧的外形可降低电除尘器（或布袋除尘器）的安装高度，从而节省投资。
●系统输送浓度高，能耗少系统的输送原理为栓流式，物料在输送过程中绝大部分积聚在管道的下部成团状，依靠压缩空气的静压能和部分动能向前运动，因此消耗较少的压缩空气就可以输送较多的物料，输送灰气比较高，相应的所需的输送耗气量较少，从而降低了系统能耗。
●管道流速低，磨损小系统的输送原理决定了系统的输送流速较低，一般初速为3～4m/s，输送距离在100米左右时，末速约为10m/s，而管道磨损与流速的三次方成正比，因此管道的磨损大大降低。
●系统调节手段多样化，适应性强，安全系数高系统的各个部位均安装了可调节设备，可根据不同的工况进行参数调节，适应性强，并且备有应急处理设备（排堵设施）。
气力输灰系统方案资料概述：一个气力输灰系统用于将灰尘和颗粒物从一个地方输送到另一个地方，通常在工业生产过程中使用。
本方案资料将介绍气力输灰系统的原理、组成部分以及其工作原理。
系统原理：气力输灰系统基于气力输送的原理进行工作。
通过将气体（通常是空气或氮气）注入输灰管道，形成一股气流，将灰尘和颗粒物带动并输送到目标地点。
这种原理具有输送距离远、输送能力大以及灰尘污染小等特点。
组成部分：气力输灰系统包括以下几个主要组成部分：1. 输灰管道：输灰管道是输送灰尘和颗粒物的通道，通常由耐磨、耐腐蚀的材料制成。
2. 预处理设备：预处理设备用于对输送物料进行处理，例如过滤、干燥等，以防止堵塞输灰管道。
3. 输灰风机：输灰风机负责产生气流，将灰尘和颗粒物带动并输送到目标地点。
4. 接收设备：接收设备用于接收输送的灰尘和颗粒物，并进一步处理，例如分离、储存等。
工作原理：气力输灰系统的工作原理如下：1. 根据需求，将输送物料置于预处理设备中进行处理，以确保物料质量和流动性。
2. 输灰风机产生气流并通过输灰管道将气流引导到目标地点。
3. 气流的流速与输送物料的粒径和重量有关，需要根据具体情况进行调节，以保证物料的输送效果。
4. 气流带动灰尘和颗粒物沿着输灰管道流动，并到达目标地点的接收设备。
5. 接收设备对输送的灰尘和颗粒物进行进一步处理，例如分离出有价值的物料，并将废料储存或处理掉。
总结：气力输灰系统是一种高效、可靠的灰尘和颗粒物输送方案。
通过合理设计和组装系统的各个组成部分，可以实现长距离、大规模的物料输送，同时最大程度地减少灰尘污染。
在选择和使用气力输灰系统时，需要考虑输送物料的特性以及系统的工作环境等因素。
以上是对气力输灰系统方案的简要介绍和说明，希望对您有所帮助。
（800字以上）。
第三节气力输灰系统1工作范围1.1原始资料（1）气力输灰主要原始设计条件及参数项目规格及技术参数锅炉1×90t/t循环流化床锅炉除尘器形式电/袋除尘器输送距离～100m（水平加爬高）设计出力（单台炉）7.2t/h灰堆积密度～0.75t/m3（干灰）控制方式PLC灰库500m3混凝土灰库（￠8000）输渣能力～2.5t/h（干渣）渣库300m3钢制渣库（￠8000）1.2系统工艺说明1）气力输灰系统：锅炉烟气除尘形式采用电/袋除尘器，电除尘器设一个灰斗，布袋除尘器设二个灰斗，每个灰斗下设置一套正压浓相发送器。
三台发送器共用一根DN125的输送管道输送至500m³混凝土灰库贮存。
单台炉系统出力为7.2t/h。
系统特点描述：我公司气力输送系统采用目前国际流行的正压浓相栓流式输送系统（下引式），该系统具有节能、高效、经济、安全等显著优点，系统特点分述如下：●系统配置简洁，投资少系统内转动部件少，由于系统配置采用单元制，可实现多个灰斗下的仓泵串连安装，每个单元的仓泵可合用1套进气阀组、1只出料阀，合用1根输灰母管，从而大大减少了气动阀门和管道的数量，也就相应地减少了故障点；而且仓泵小巧的外形可降低电除尘器（或布袋除尘器）的安装高度，从而节省投资。
●系统输送浓度高，能耗少系统的输送原理为栓流式，物料在输送过程中绝大部分积聚在管道的下部成团状，依靠压缩空气的静压能和部分动能向前运动，因此消耗较少的压缩空气就可以输送较多的物料，输送灰气比较高，相应的所需的输送耗气量较少，从而降低了系统能耗。
●管道流速低，磨损小系统的输送原理决定了系统的输送流速较低，一般初速为3～4m/s，输送距离在100米左右时，末速约为10m/s，而管道磨损与流速的三次方成正比，因此管道的磨损大大降低。
●系统调节手段多样化，适应性强，安全系数高系统的各个部位均安装了可调节设备，可根据不同的工况进行参数调节，适应性强，并且备有应急处理设备（排堵设施）。
第三节气力输灰系统1工作范围1.1原始资料（1）气力输灰主要原始设计条件及参数项目规格及技术参数锅炉1×90t/t循环流化床锅炉除尘器形式电/袋除尘器输送距离～100m（水平加爬高）设计出力（单台炉）7.2t/h灰堆积密度～0.75t/m3（干灰）控制方式PLC灰库500m3混凝土灰库（￠8000）输渣能力～2.5t/h（干渣）渣库300m3钢制渣库（￠8000）1.2系统工艺说明1）气力输灰系统：锅炉烟气除尘形式采用电/袋除尘器，电除尘器设一个灰斗，布袋除尘器设二个灰斗，每个灰斗下设置一套正压浓相发送器。
三台发送器共用一根DN125的输送管道输送至500m³混凝土灰库贮存。
单台炉系统出力为7.2t/h。
系统特点描述：我公司气力输送系统采用目前国际流行的正压浓相栓流式输送系统（下引式），该系统具有节能、高效、经济、安全等显著优点，系统特点分述如下：●系统配置简洁，投资少系统内转动部件少，由于系统配置采用单元制，可实现多个灰斗下的仓泵串连安装，每个单元的仓泵可合用1套进气阀组、1只出料阀，合用1根输灰母管，从而大大减少了气动阀门和管道的数量，也就相应地减少了故障点；而且仓泵小巧的外形可降低电除尘器（或布袋除尘器）的安装高度，从而节省投资。
●系统输送浓度高，能耗少系统的输送原理为栓流式，物料在输送过程中绝大部分积聚在管道的下部成团状，依靠压缩空气的静压能和部分动能向前运动，因此消耗较少的压缩空气就可以输送较多的物料，输送灰气比较高，相应的所需的输送耗气量较少，从而降低了系统能耗。
●管道流速低，磨损小系统的输送原理决定了系统的输送流速较低，一般初速为3～4m/s，输送距离在100米左右时，末速约为10m/s，而管道磨损与流速的三次方成正比，因此管道的磨损大大降低。
●系统调节手段多样化，适应性强，安全系数高系统的各个部位均安装了可调节设备，可根据不同的工况进行参数调节，适应性强，并且备有应急处理设备（排堵设施）。
气力输灰系统方案1. 背景介绍气力输灰系统是一种常用的工业灰尘处理技术，适用于煤炭、水泥、冶金等行业中的粉尘处理。
本文将介绍气力输灰系统的基本原理、组成部分以及设计方案。
2. 基本原理气力输灰系统利用气流的动力将灰尘从一个区域输送到另一个区域。
其基本原理是通过风机产生的压缩空气推动灰尘颗粒的运动。
在输灰管道中通过气流的作用，粉尘沿着管道被推送到目标处，并通过分离器将空气和灰尘分离。
3. 组成部分气力输灰系统主要由以下几个组成部分组成：3.1 风机风机是气力输灰系统中的核心设备，负责产生压缩空气。
根据具体需求，风机可以选择离心式或轴流式，以满足系统的风量和压力要求。
3.2 输灰管道输灰管道是连接不同区域的通道，通过气流将灰尘输送到目标处。
输灰管道通常采用耐磨的材料，以抵抗灰尘的磨损。
3.3 分离器分离器用于将输送的气流和灰尘分开。
常见的分离器包括旋风分离器和过滤器。
旋风分离器通过离心力将灰尘颗粒与气流分离，而过滤器则利用滤材将灰尘颗粒滤除。
3.4 控制系统控制系统用于监控和控制气力输灰系统的运行。
通过传感器、开关和电气元件等设备，控制系统可以实时监测系统的压力、温度等参数，并对风机、分离器等设备进行控制。
4. 设计方案针对不同的应用场景和需求，气力输灰系统的设计方案可以有所差异。
以下是一个典型的设计方案：4.1 系统布置将输灰管道按照需要的输送距离和方向进行布置。
同时考虑到系统的安全性和易维护性，应合理设置支撑结构和检修口等。
4.2 风机选型根据预估的风量和压力需求，选择合适的风机。
考虑到系统的稳定性和可靠性，建议选择品牌知名、质量可靠的风机。
4.3 输灰管道设计根据输送的灰尘性质和颗粒大小，选用合适的管道材料和直径。
在设计过程中，要考虑到管道的摩擦损失和噪声控制等因素。
4.4 分离器选择根据灰尘的特性和要求的粉尘收集效率，选择适合的分离器。
旋风分离器适用于灰尘颗粒较大的场景，而过滤器则适用于对细小颗粒要求较高的场景。

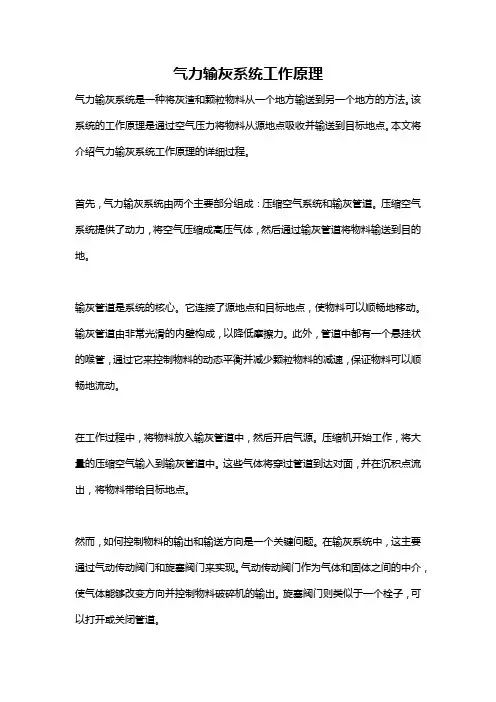

气力输灰系统工作原理气力输灰系统是一种将灰渣和颗粒物料从一个地方输送到另一个地方的方法。
该系统的工作原理是通过空气压力将物料从源地点吸收并输送到目标地点。
本文将介绍气力输灰系统工作原理的详细过程。
首先，气力输灰系统由两个主要部分组成：压缩空气系统和输灰管道。
压缩空气系统提供了动力，将空气压缩成高压气体，然后通过输灰管道将物料输送到目的地。
输灰管道是系统的核心。
它连接了源地点和目标地点，使物料可以顺畅地移动。
输灰管道由非常光滑的内壁构成，以降低摩擦力。
此外，管道中都有一个悬挂状的喉管，通过它来控制物料的动态平衡并减少颗粒物料的减速，保证物料可以顺畅地流动。
在工作过程中，将物料放入输灰管道中，然后开启气源。
压缩机开始工作，将大量的压缩空气输入到输灰管道中。
这些气体将穿过管道到达对面，并在沉积点流出，将物料带给目标地点。
然而，如何控制物料的输出和输送方向是一个关键问题。
在输灰系统中，这主要通过气动传动阀门和旋塞阀门来实现。
气动传动阀门作为气体和固体之间的中介，使气体能够改变方向并控制物料破碎机的输出。
旋塞阀门则类似于一个栓子，可以打开或关闭管道。
气力输灰系统很大程度上依赖于气体空气力，这是一个基于离散的物质动力学的系统，这个系统有几个特点：首先，物料的输送速度需要通过调节气体流量和压力以及调节阀门来实现控制。
如果物料输送速度过快，则可能会出现堵塞管道的危险。
如果输送速度太慢，则不可能满足生产需求。
因此，调节比例控制器和气动传动控制阀成为了非常重要的组成部分。
其次，由于输灰管道中的颗粒物料数量很大，因此该系统需要保证高效性来满足要求。
普通压缩机常常无法完成任务，需要使用专门的高压压缩机。
同时，还需要配备过滤器和磁铁，以防止管道局部堵塞或者物料的离心分离。
最后，该系统需要使用易于清洁、易于维护的材料，使其能够持久耐用，以便长时间使用。
常见的材料有不锈钢、塑料、玻璃钢等。
综上所述，气力输灰系统工作原理非常经过严谨科学的设计，其灰渣和颗粒物料能够被快速、高效地输送到目标地点。

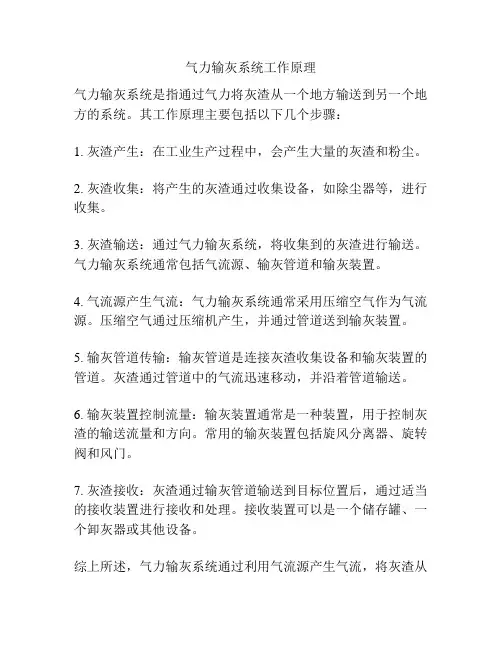

气力输灰系统工作原理
气力输灰系统是指通过气力将灰渣从一个地方输送到另一个地方的系统。
其工作原理主要包括以下几个步骤：
1. 灰渣产生：在工业生产过程中，会产生大量的灰渣和粉尘。
2. 灰渣收集：将产生的灰渣通过收集设备，如除尘器等，进行收集。
3. 灰渣输送：通过气力输灰系统，将收集到的灰渣进行输送。
气力输灰系统通常包括气流源、输灰管道和输灰装置。
4. 气流源产生气流：气力输灰系统通常采用压缩空气作为气流源。
压缩空气通过压缩机产生，并通过管道送到输灰装置。
5. 输灰管道传输：输灰管道是连接灰渣收集设备和输灰装置的管道。
灰渣通过管道中的气流迅速移动，并沿着管道输送。
6. 输灰装置控制流量：输灰装置通常是一种装置，用于控制灰渣的输送流量和方向。
常用的输灰装置包括旋风分离器、旋转阀和风门。
7. 灰渣接收：灰渣通过输灰管道输送到目标位置后，通过适当的接收装置进行接收和处理。
接收装置可以是一个储存罐、一个卸灰器或其他设备。
综上所述，气力输灰系统通过利用气流源产生气流，将灰渣从
一个地方输送到另一个地方。
通过控制气流的流量和方向，以及提供合适的输灰管道和输灰装置，实现了快速、高效的灰渣输送。
气力输灰系统第三节气力输灰系统1工作范围1.1原始资料（1）气力输灰主要原始设计条件及参数1.2系统工艺说明1）气力输灰系统：锅炉烟气除尘形式采用电/袋除尘器，电除尘器设一个灰斗，布袋除尘器设二个灰斗，每个灰斗下设置一套正压浓相发送器。
三台发送器共用一根DN125勺输送管道输送至500m3混凝土灰库贮存。
单台炉系统出力为7.2t/h。
系统特点描述：我公司气力输送系统采用目前国际流行的正压浓相栓流式输送系统（下引式），该系统具有节能、高效、经济、安全等显著优点，系统特点分述如下：系统配置简洁，投资少系统内转动部件少，由于系统配置采用单元制，可实现多个灰斗下的仓泵串连安装，每个单元的仓泵可合用1套进气阀组、1只出料阀，合用1根输灰母管，从而大大减少了气动阀门和管道的数量，也就相应地减少了故障点；而且仓泵小巧的外形可降低电除尘器（或布袋除尘器）的安装高度，从而节省投资。
系统输送浓度高，能耗少系统的输送原理为栓流式，物料在输送过程中绝大部分积聚在管道的下部成团状，依靠压缩空气的静压能和部分动能向前运动，因此消耗较少的压缩空气就可以输送较多的物料，输送灰气比较高，相应的所需的输送耗气量较少，从而降低了系统能耗。
管道流速低，磨损小系统的输送原理决定了系统的输送流速较低，一般初速为3〜4m/s,输送距离在100米左右时，末速约为10m/s，而管道磨损与流速的三次方成正比，因此管道的磨损大大降低。
系统调节手段多样化，适应性强，安全系数高系统的各个部位均安装了可调节设备，可根据不同的工况进行参数调节，适应性强，并且备有应急处理设备（排堵设施）。
系统设备性能可靠，维护量少，年运行费用低由于系统输送原理先进，并采用了先进技术的优质阀门，可保证整体使用寿命在20年以上。
同时由于系统中的易损件少，阀门性能可靠，管道的磨损小，只需较低的费用就可保证系统安全可靠运行。
系统技术全面，应用范围广系统可根据不同的原始条件如出力、输送距离、物料的特性（密度、温度等）选用不同的设备配置；我们还可以为其它行业的粉粒状松散物料的气力输送提供解决方案。
第三节气力输灰系统1工作范围1.1原始资料（1）气力输灰主要原始设计条件及参数1.2系统工艺说明1）气力输灰系统：锅炉烟气除尘形式采用电/袋除尘器，电除尘器设一个灰斗，布袋除尘器设二个灰斗，每个灰斗下设置一套正压浓相发送器。
三台发送器共用一根DN125的输送管道输送至500m³混凝土灰库贮存。
单台炉系统出力为7.2t/h。
系统特点描述：我公司气力输送系统采用目前国际流行的正压浓相栓流式输送系统（下引式），该系统具有节能、高效、经济、安全等显著优点，系统特点分述如下：●系统配置简洁，投资少系统内转动部件少，由于系统配置采用单元制，可实现多个灰斗下的仓泵串连安装，每个单元的仓泵可合用1套进气阀组、1只出料阀，合用1根输灰母管，从而大大减少了气动阀门和管道的数量，也就相应地减少了故障点；而且仓泵小巧的外形可降低电除尘器（或布袋除尘器）的安装高度，从而节省投资。
●系统输送浓度高，能耗少系统的输送原理为栓流式，物料在输送过程中绝大部分积聚在管道的下部成团状，依靠压缩空气的静压能和部分动能向前运动，因此消耗较少的压缩空气就可以输送较多的物料，输送灰气比较高，相应的所需的输送耗气量较少，从而降低了系统能耗。
●管道流速低，磨损小系统的输送原理决定了系统的输送流速较低，一般初速为3～4m/s，输送距离在100米左右时，末速约为10m/s，而管道磨损与流速的三次方成正比，因此管道的磨损大大降低。
●系统调节手段多样化，适应性强，安全系数高系统的各个部位均安装了可调节设备，可根据不同的工况进行参数调节，适应性强，并且备有应急处理设备（排堵设施）。
●系统设备性能可靠，维护量少，年运行费用低由于系统输送原理先进，并采用了先进技术的优质阀门，可保证整体使用寿命在20年以上。
同时由于系统中的易损件少，阀门性能可靠，管道的磨损小，只需较低的费用就可保证系统安全可靠运行。
●系统技术全面，应用范围广系统可根据不同的原始条件如出力、输送距离、物料的特性（密度、温度等）选用不同的设备配置；我们还可以为其它行业的粉粒状松散物料的气力输送提供解决方案。
气力输灰系统工作原理气力输送泵采用间歇式输送方式，仓泵每进、出一次物料即为一个工作循环。
其工作过程分为四个阶段：1.进料阶段仓泵投入运行进料阀打开，物料自由落入泵内。
当料位计发初聊满信号或达到设定时间时，进料阀自动关闭。
在这一过程中，料位计合进料时间是并行进行控制的，在只要料位到或进料时间到，都自动关闭进料阀。
2.流化加压阶段进气阀打开，压缩空气从泵体底部的气化室进入，扩散后穿过流化床，在物料被流化的同时，泵内的压力也逐渐上升。
3.输送阶段当泵内压力达到一定值时，压力传感器发出信号，出料阀开启，流化床上的物料流化加强，输送开始，泵内物料逐渐减少，此过程中流化床的物料始终处于边流化边输送的状态。
当泵内物料输送完毕，压力下降到等于或接近管道阻力时，加压阀和吹堵阀关闭，出料阀在延时一段时间后关闭。
整个输送过程结束，从而完成一次工作循环。
仓泵正常输送时的各种表压和其它数据如下：（这是在通常情况下得出的数据，仅供参考，实际数据应按调试确定的数据为准）a.供就地控制箱和进、出料气缸工作的压力为0.4~0.6Mpa。
B.仓泵的进气压力：0.25Mpa加压压力：0.20Mpa输送压力：0.20Mpa输送结束压力：0.05MpaC.进料时间：应根据现场情况确定D.超压压力：0.45Mpa 输送工作压力：0.20Mpa输送结束压力：0.05~0.06Mpa运行维护1.经常检查各官道上的阀门工作是否正常，防止内部串灰、漏气。
2.注意检查气动翻板门上的固定销3.检查输灰管道，管道内是否存灰4.注意检查就地控制箱内的就地远程控制旋钮，是否在正确位置。
注意：手动操作时，应将就地控制箱内的自动切换成手动。
气力输灰系统————————————————————————————————作者: ————————————————————————————————日期：ﻩ第三节气力输灰系统1工作范围1.1原始资料(1)气力输灰主要原始设计条件及参数项目规格及技术参数锅炉1×９0t/t循环流化床锅炉除尘器形式电／袋除尘器输送距离~100ｍ(水平加爬高)设计出力(单台炉) ７.2t/h灰堆积密度～0.７5t/m3（干灰)控制方式PＬC灰库5０0m3混凝土灰库（￠8000)输渣能力~２.5t／h（干渣)渣库300ｍ３钢制渣库（￠8000)1.２系统工艺说明1）气力输灰系统：锅炉烟气除尘形式采用电/袋除尘器,电除尘器设一个灰斗,布袋除尘器设二个灰斗，每个灰斗下设置一套正压浓相发送器。
三台发送器共用一根DN1２5的输送管道输送至500m³混凝土灰库贮存。
单台炉系统出力为7.２t/h。
系统特点描述：我公司气力输送系统采用目前国际流行的正压浓相栓流式输送系统(下引式),该系统具有节能、高效、经济、安全等显著优点,系统特点分述如下:●系统配置简洁，投资少系统内转动部件少，由于系统配置采用单元制，可实现多个灰斗下的仓泵串连安装，每个单元的仓泵可合用１套进气阀组、1只出料阀,合用1根输灰母管,从而大大减少了气动阀门和管道的数量,也就相应地减少了故障点；而且仓泵小巧的外形可降低电除尘器（或布袋除尘器)的安装高度，从而节省投资。
●系统输送浓度高，能耗少系统的输送原理为栓流式,物料在输送过程中绝大部分积聚在管道的下部成团状，依靠压缩空气的静压能和部分动能向前运动，因此消耗较少的压缩空气就可以输送较多的物料,输送灰气比较高,相应的所需的输送耗气量较少,从而降低了系统能耗。
●管道流速低，磨损小系统的输送原理决定了系统的输送流速较低，一般初速为3~4m/s,输送距离在１00米左右时,末速约为1０m/s，而管道磨损与流速的三次方成正比,因此管道的磨损大大降低。
