常用联轴器的种类
联轴器是工业设备中重要的组件,它能够将输入轴和输出轴联结起来,从而阻止了连接的轴之间的分离和转动,有效地实现动力的传输和分配。
本文就常用联轴器的种类做一个介绍。
一、梅花联轴器
梅花联轴器是根据几何形状区分的一种联轴器,其特点是双梅花式的几何形状,具有优良的定位和传动性能,是目前非常常见的联轴器类型之一。
它通过螺栓连接,形成双螺母结构,可以起到很好的联结作用,而且具有良好的抗拉强度和抗腐蚀性能。
二、弹性联轴器
弹性联轴器是一种非常先进的联轴器,它主要是使用橡胶或弹性材料连接两个轴从而实现联轴器对轴之间的分离,转动以及微小振动补偿。
弹性联轴器具有良好的抗拉强度和耐磨性,有效地抑制了输入轴和输出轴之间的振动,并且能够克服一定的非对称性,因此很受欢迎。
三、键联轴器
键联轴器是一种广泛应用于工业设备和机械设备中的联轴器。
主要是使用键,使两个轴之间形成相同的几何形状,然后使用螺栓和螺母固定,实现了轴之间的联结和传动的功能。
键联轴器的优点在于能够起到良好的定位作用,而且具有较强的抗拉强度,能够实现更高的扭矩传递效率。
四、分流联轴器
分流联轴器是指一类用于同时将多个轴传动的联轴器。
通过使用多个专用分流器把输入轴的转矩均匀地分配到多个输出轴上,从而实现更加效能和平衡的传动效果。
分流联轴器是目前比较先进的一种联轴器,因此它受到了广大使用者的强烈欢迎。
以上就是常用联轴器的种类,联轴器是工业设备中重要的组件,在设备传动上起到了重要的作用。
不同的联轴器还有不同的应用方向,让我们一起来了解理解一下联轴器在工业设备中的重要作用吧!。
梅花联轴器安装标准梅花联轴器是一种常见的机械传动装置,广泛应用于各种机械设备中。
正确的安装是保证梅花联轴器正常运行的关键,下面将介绍梅花联轴器的安装标准。
1. 准备工作。
在安装梅花联轴器之前,首先要做好准备工作。
检查梅花联轴器的零部件是否齐全,包括联轴器本体、螺栓、螺母等配件。
同时,检查联轴器的轴孔和轴承孔是否清洁,确保没有杂物和油污。
2. 安装位置选择。
选择合适的安装位置对梅花联轴器的正常运行至关重要。
安装位置应该保证联轴器轴心与传动机构的轴心在同一直线上,避免因为错位而导致轴承受不均匀力,影响联轴器的使用寿命。
3. 螺栓安装。
安装梅花联轴器时,要根据联轴器的型号和规格选择合适的螺栓。
将螺栓穿过联轴器的孔,然后将螺母旋紧,确保联轴器与轴承之间没有间隙。
4. 调整和固定。
安装完毯花联轴器后,需要对联轴器进行调整和固定。
首先要检查轴承的安装位置和轴孔的对中情况,确保轴承安装正确。
然后使用专用工具对螺栓进行适当的紧固,不要过紧或者过松。
5. 检查和测试。
安装完梅花联轴器后,要进行检查和测试。
首先要检查联轴器的安装位置和固定情况,确保没有松动和错位。
然后进行空载测试,观察联轴器的运行情况,确保没有异常声音和振动。
6. 注意事项。
在安装梅花联轴器时,还需要注意以下几点:不要在联轴器上安装其他附件,以免影响联轴器的正常运行;在安装过程中,要避免碰撞和摩擦,以免损坏联轴器的表面;定期检查和维护联轴器,确保其正常运行。
总结。
正确的安装是保证梅花联轴器正常运行的基础,只有严格按照安装标准进行安装,才能保证联轴器的使用寿命和传动效率。
希望本文介绍的梅花联轴器安装标准能够对您有所帮助,谢谢阅读!。
梅花形弹性联轴器的适用范围和性能特点1.ML系列梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩,当两轴线有相对偏移时,弹性元件发生相应的弹性变形,起到自动补偿作用。
2.梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合,例如:冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。
工作环境温度-35℃~+80℃,传递公称扭矩25~12500Nm,许用转速1500~15300r/min。
3.沧州荣威机械技术有限公司专业生产的梅花形弹性联轴器具有以下特点:(1)工作稳定可靠,具有良好的减振、缓冲和电绝缘性能。
(2)结构简单,径向尺寸小,重量轻,转动惯量小,适用于中高速场合。
(3)具有较大的轴向、径向和角向补偿能力。
(4)高强度聚氨酯弹性元件耐磨耐油,承载能力大,使用寿命长,安全可靠。
(5)联轴器无需润滑,维护工作量少,可连续长期运行。
弹性柱销联轴器的特点1、本联轴器已列为国家标准GB5014-85,适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动。
工作温度为-20 ~+80℃;传递公称扭矩为40~20000N.m。
2、弹性柱销联轴器具有较大结构简单、合理,维修方便、两面对称可互换,寿命长,允许较大的轴向窜动,具有缓冲、减震、耐磨等性能。
3、轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。
轴孔和键槽按国家标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。
半联轴器采用精密铸造,铸铁HT20-40、铸钢ZG35Ⅱ,轴孔和键槽采用拉制成型,柱销采用MC尼龙b制成。
4、弹性柱销联轴器是利用若干非金属弹性材料制成的柱销,置于两半联轴器凸缘孔中,通过柱销实现两半联轴器联接,该联轴器结构简单,容易制造,装拆更换弹性元件比较方便,不用移动两半联轴器。
弹性元件(柱销)的材料一般选用尼龙,有微量补偿两轴线偏移能力,弹性件工作时受剪切,工作可靠性极差,仅适用于要求很低的中速传动轴系,不适用于工作可靠性要求较高的工况。
德国KTR梅花弹性联轴器和国产联轴器的区别上海力传机电-德国KTR生产梅花弹性联轴器已经有50多年历史。
ROTEX系列梅花弹性联轴器是KTR创造开发出来的。
在全世界得到了非常广泛的应用。
决大多数的高速端(电机输出端)都可以选用ROTEX系列梅花弹性联轴器。
该联轴器的特点有:优点:扭向弹性;免维护;吸振性好;失效保护;轴向插入式安装,可以盲安装;设计紧凑,重量轻,转动惯量小;可靠性高,寿命长。
概述:ROTEX 弹性联轴器具有结构尺寸小,重量轻、转动惯量小但传递扭矩高的特点。
所有表面精加工,使该联轴器运行质量高,工作寿命长。
ROTEX 联轴器使传动时的振动得到缓冲,并吸收由动力机的不均匀运转所产生的冲击。
结构:ROTEX 联轴器是扭向弹性联轴器,有失效保护功能,能有效地阻尼和减少运行过程中所产生的振动和冲击。
两个轴套的爪形齿在圆周方向上相互错开半个齿距,在其间隙装入一个渐开线梅花弹性体。
当轴在安装时出现偏差,弹性体的鼓形齿避免了应力集中。
ROTEX 联轴器能有效纠正轴向、径向和角向的安装偏差。
特点:一般弹性联轴器中间的弹性体承受弯曲力和压力,易磨损,而ROTEX联轴器的弹性体仅受压力,因而能承受更大的负荷。
弹性体在承载和高转速时有变形,因此安装时应为其变形预留足够的空间。
所有规格的ROTEX联轴器最大扭转角均能达到5度。
即可水平安装也可立式安装。
防爆性能:ROTEX 梅花弹性联轴器非常适合用在有防暴要求的场合。
该系列联轴器有防暴证书。
弹性体:ROTEX 弹性体的正常工作温度为-40度~+90度。
允许的最高瞬间温度可以达到150度。
弹性体具有耐磨、抗油、抗臭氧、抗老化,耐水解。
由于有良好的内部缓冲,能保护传动不受过载的影响。
随着KTR ROTEX 联轴器在世界市场占有率的不断提高,出现了很多仿制品。
尤其是弹性体仿制品更多。
该联轴器最核心的技术就是弹性体。
许多厂家仿制了形状、外形、颜色、硬度以及主要材料。
梅花联轴器适用的转速1. 引言梅花联轴器是一种常见的机械传动装置,用于传递两个轴的旋转运动。
在实际应用中,梅花联轴器的转速是一个重要的参数,对于其正常运转和寿命有着重要的影响。
本文将探讨梅花联轴器适用的转速范围及其影响因素。
2. 梅花联轴器的结构与工作原理梅花联轴器由内、外两个轮毂和连接两个轮毂的弹性橡胶套组成。
其工作原理是通过橡胶套的弹性变形,实现两轴之间的传动。
梅花联轴器具有结构简单、安装方便、传动平稳等优点,广泛应用于各种机械传动系统中。
3. 梅花联轴器的适用转速范围梅花联轴器的适用转速范围是指在这个范围内,梅花联轴器可以正常工作且寿命可靠。
具体的适用转速范围取决于以下几个因素:3.1 弹性橡胶套的材料梅花联轴器的弹性橡胶套材料对其适用转速有着重要的影响。
不同材料的橡胶套具有不同的耐磨性、耐高温性和耐腐蚀性,因此其适用转速范围也不同。
一般来说,耐磨性好、耐高温性强的橡胶材料适用转速范围更广。
3.2 梅花联轴器的尺寸与结构梅花联轴器的尺寸与结构也会对其适用转速范围产生影响。
尺寸较大的梅花联轴器通常可以承受更高的转速,而结构紧凑的梅花联轴器则适用于转速较低的场景。
3.3 工作环境条件梅花联轴器的适用转速还受到工作环境条件的限制。
例如,在高温、高湿、腐蚀性气体等恶劣环境下,梅花联轴器的适用转速范围会受到限制。
3.4 轴的类型与转速梅花联轴器适用的转速还与轴的类型和转速有关。
不同类型的轴在传动过程中会产生不同的振动和冲击,从而对梅花联轴器的适用转速产生影响。
4. 梅花联轴器的适用转速选择在选择梅花联轴器的适用转速时,需要综合考虑上述因素,确保梅花联轴器在工作过程中能够正常运转且寿命可靠。
一般来说,以下几个步骤可以作为参考:4.1 确定工作环境条件首先需要明确梅花联轴器所处的工作环境条件,包括温度、湿度、腐蚀性气体等因素。
这些条件将对梅花联轴器的适用转速产生影响。
4.2 确定轴的类型与转速根据实际应用需求,确定梅花联轴器所连接的轴的类型与转速。

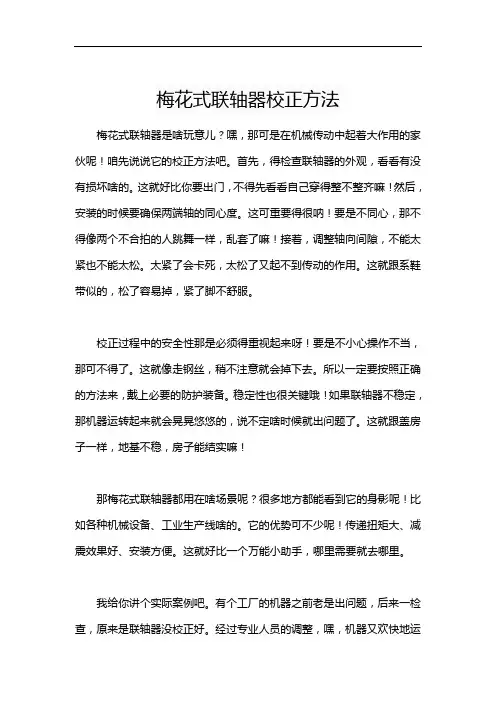

梅花式联轴器校正方法
梅花式联轴器是啥玩意儿?嘿,那可是在机械传动中起着大作用的家伙呢!咱先说说它的校正方法吧。
首先,得检查联轴器的外观,看看有没有损坏啥的。
这就好比你要出门,不得先看看自己穿得整不整齐嘛!然后,安装的时候要确保两端轴的同心度。
这可重要得很呐!要是不同心,那不得像两个不合拍的人跳舞一样,乱套了嘛!接着,调整轴向间隙,不能太紧也不能太松。
太紧了会卡死,太松了又起不到传动的作用。
这就跟系鞋带似的,松了容易掉,紧了脚不舒服。
校正过程中的安全性那是必须得重视起来呀!要是不小心操作不当,那可不得了。
这就像走钢丝,稍不注意就会掉下去。
所以一定要按照正确的方法来,戴上必要的防护装备。
稳定性也很关键哦!如果联轴器不稳定,那机器运转起来就会晃晃悠悠的,说不定啥时候就出问题了。
这就跟盖房子一样,地基不稳,房子能结实嘛!
那梅花式联轴器都用在啥场景呢?很多地方都能看到它的身影呢!比如各种机械设备、工业生产线啥的。
它的优势可不少呢!传递扭矩大、减震效果好、安装方便。
这就好比一个万能小助手,哪里需要就去哪里。
我给你讲个实际案例吧。
有个工厂的机器之前老是出问题,后来一检查,原来是联轴器没校正好。
经过专业人员的调整,嘿,机器又欢快地运
转起来了。
这效果,那叫一个棒!
梅花式联轴器校正方法真的很重要哦!只要按照正确的步骤来,注意安全和稳定性,就能让它发挥出最大的作用。
大家一定要重视起来呀!。
梅花联轴器间隙标准(一)梅花联轴器间隙标准背景介绍梅花联轴器是一种广泛应用于机械传动中的零部件,它具有转动平稳、传递扭矩大等优点。
而梅花联轴器的间隙则是影响其使用效果的关键因素之一。
间隙的定义梅花联轴器的间隙是指在轴向方向上所产生的游隙,也就是轴承间隙。
间隙标准的重要性梅花联轴器的间隙标准对于保证机械传动的正常运转和使用寿命具有十分重要的作用。
间隙标准的制定国内制造业参照国际标准制定了梅花联轴器间隙标准,其中由于不同工况下所需的间隙不同,因此间隙标准也有所不同。
不同工况下的间隙标准•正常情况下的间隙标准应为:2-4个3度制的距离,也就是6-12度。
•高温环境下的间隙标准应为:0.5-1个3度制的距离,也就是1.5-3度。
•低温环境下的间隙标准应为:4-5个3度制的距离,也就是12-15度。
总结梅花联轴器的间隙标准在机械传动中具有重要的作用,而不同工况下所需的间隙标准也有所不同,因此在使用过程中需注意检查并选择合适的标准。
间隙标准的检测方法梅花联轴器间隙标准的检测方法较为简单,一般可采用以下方法:•使用轮廓仪测量游隙;•采用游标卡尺或千分尺等工具测量游隙;•采用影像测量仪等高精度仪器进行测量。
间隙标准的维护方法一旦梅花联轴器的间隙出现问题,就必须进行相应的维护工作,以下是常见的维护方法:•定期检查梅花联轴器的间隙,并根据不同工况及时调整;•在更换或装配联轴器时,应注意对各部件进行清洗和保养,以保证其间隙的正常使用。
结束语梅花联轴器间隙标准的制定和实施是对机械传动产业的一项重要贡献,以此保证机械传动系统的正常运转和使用寿命,值得我们广泛重视。
同时,在实际使用中,我们应该遵守相关标准和方法,保证梅花联轴器的正常工作。
梅花形弹性联轴器是由两个带凸爪形状相同的办联轴器和弹性元件组成,利用梅花形弹性元件置于两半联轴器凸爪之间,以实现两半联轴器的连接。
具有补偿两轴相对于偏移、减震、缓冲、径向尺寸小、结构简单、不用润滑、承载能力较高、维护方便等特点,基本型梅花形弹性联轴器更换弹性元元件时两半联轴器需沿轴向移动,双法兰型可不用轴向移动联轴器即可更换弹性元件。
适用于联接两同轴线、起动频繁、正反转变化、中低速、中小功率传动轴系、要求工作可靠性高的工作部位,基本型梅花弹性联轴器不适用于重载及轴向尺寸受限制、更换弹性元件后两轴线对中困难的不稳。
标准修改后,梅花形弹性元件的材料有聚氨酯、和铸型尼龙两种。
根据不同工况条件选用不同材料,如风机、水泵、轻工、纺织等工作平稳、载荷变化不大时,可选用聚氨酯。
两种材料的价格相差较大。
1.梅花形弹性联轴器的强度计算梅花形弹性联轴器的强度计算主要是校核弹性元件受载时承压面的压强。
p=)(162221D D Zb Te≤[p]式中 Te ——联轴器的计算转矩,N ·mm;Z ——梅花形弹性元件梅花瓣数;B ——梅花形弹性元件轴向宽度,mm ;[p]——弹性元件材料的许用压强,N/mm ².当用橡胶材料时,一般取[p]=1.8~2N/mm ²; 载荷平稳转速不高时,许用压强可提高1倍以上;用聚氨酯材料时,可取[p]=2.5~3N/mm ²;用铸型尼龙材料时,[p[=3.5~4N/mm ²。
2.刚度计算压缩刚度t C 和剪切刚度r C 近似计算t C =h AE a r C =h AG n式中 A ——梅花形弹性元件承压面和剪切面积,mm ²;a E ——弹性元件材料弹性模量,N/mm ²;a G ——弹性元件材料剪切模量,N/mm ²;H ——梅花形弹性件的厚度,mm 。
·LM型梅花形弹性联轴器结构型式图·新乡市德隆起重机配套有限公司梅花形弹性联轴器结构形式图·LM型梅花形弹性联轴器基本参数和主要尺寸(GB/T—2002)(单位:mm)·新乡市德隆起重机配套有限公司梅花形弹性联轴器参数。
梅花型联轴器是机械传动中主要用来连接两个转动轴,从而达到传递扭矩或旋转角度的机械零部件;也可以用于安全装置的设备保护;运动过程中轴与轴之间不能分离,只能在设备停止运转时方可拆分分离。
梅花型联轴器以聚氨脂塑料为弹性元件与二半联轴器主体紧密组合,主体以进口配方合金铝为主. 中间聚氨脂塑料元件以独有配方配制,具有耐磨性高抗温性好韧性强,与一般普通塑胶件质量稳定耐用. 梅花型体有六瓣和八瓣,根据客户要求定制. 固定方式有键槽.
梅花型联轴器的选择要领:
①容许额定扭矩-是联轴器实际使用时承受的扭矩容许
值.
②容许最大扭矩-是联轴器使用时损坏的最大临界值.
③容许最高转速-需要在选型时确定电机的转速在此范围内.
④容许偏心-两轴的轴心平行偏差的容许值.
⑤容许偏角-两轴之间形成的相互角度容许值.
⑥容许轴向偏差-两轴轴向移动的位移容许值.
例:LS10-26-0406
LS10:系列号,材料为铝合金
26:外径尺寸:26MM,定位螺丝固定
04:D1轴径为:4MM
06:D2轴径为:6MM
梅花型联轴器特点:
1.中间弹性体联接
2.可吸收振动、补偿径向、角向和轴向偏差
3.抗油与电气绝缘
4.顺时针与逆时针回转特性完全相同
5.有两种不同的硬度弹性体
6.定位螺丝固定。
梅花联轴器适用的转速【最新版】目录1.梅花联轴器的概述2.梅花联轴器适用的转速范围3.梅花联轴器的优点4.梅花联轴器的应用领域正文一、梅花联轴器的概述梅花联轴器是一种常见的机械传动装置,主要用于连接两轴,实现轴之间的同步旋转。
它具有结构简单、拆装方便、补偿两轴相对偏移、缓冲、减震等特点,因此在各种机械设备中得到了广泛应用。
二、梅花联轴器适用的转速范围梅花联轴器适用于高速、中速和低速的旋转传动。
根据不同的使用场景和要求,梅花联轴器的转速范围可分为以下三个等级:1.高速梅花联轴器:适用于转速大于 1000rpm 的场合,具有较高的传动精度和承载能力。
2.中速梅花联轴器:适用于转速在 100-1000rpm 之间的场合,具有良好的补偿性能和减震性能。
3.低速梅花联轴器:适用于转速小于 100rpm 的场合,具有较高的扭矩传递能力和耐久性。
三、梅花联轴器的优点梅花联轴器具有以下几个方面的优点:1.结构简单:梅花联轴器的结构相对简单,由两个轴套、一个梅花形弹性元件和若干螺钉组成,便于制造、安装和维护。
2.拆装方便:梅花联轴器采用螺钉连接,可以方便地进行拆卸和组装,便于检查和维修。
3.补偿性能:梅花联轴器的弹性元件采用特殊高性能材料制成,具有较大的补偿两轴相对偏移、缓冲、减震能力。
4.耐久性:梅花联轴器的弹性元件具有耐油、耐空气老化、耐磨等性能,使用寿命长。
5.适应性强:梅花联轴器适用于各种类型的轴连接,具有较高的互换性。
四、梅花联轴器的应用领域梅花联轴器广泛应用于以下领域:1.电子机械:如计算机、通信设备、家电等。
2.电动工具:如钻孔机、磨光机、电动扳手等。
3.医疗机械:如 X 光机、超声波设备、手术台等。
4.运动器材:如跑步机、健身器材、游泳池设备等。
5.木工机械:如锯床、刨床、铣床等。
6.包装机械:如封口机、贴标机、灌装机等。
7.食品机械:如灌装机、糖果机、食用油加工设备等。
8.印刷机械:如胶印机、轮转机、印刷装订设备等。

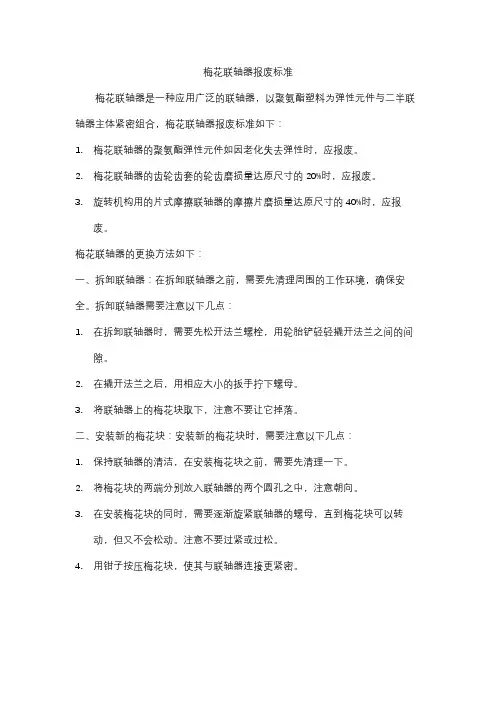

梅花联轴器报废标准
梅花联轴器是一种应用广泛的联轴器,以聚氨酯塑料为弹性元件与二半联轴器主体紧密组合,梅花联轴器报废标准如下:
1.梅花联轴器的聚氨酯弹性元件如因老化失去弹性时,应报废。
2.梅花联轴器的齿轮齿套的轮齿磨损量达原尺寸的20%时,应报废。
3.旋转机构用的片式摩擦联轴器的摩擦片磨损量达原尺寸的40%时,应报
废。
梅花联轴器的更换方法如下:
一、拆卸联轴器:在拆卸联轴器之前,需要先清理周围的工作环境,确保安全。
拆卸联轴器需要注意以下几点:
1.在拆卸联轴器时,需要先松开法兰螺栓,用轮胎铲轻轻撬开法兰之间的间
隙。
2.在撬开法兰之后,用相应大小的扳手拧下螺母。
3.将联轴器上的梅花块取下,注意不要让它掉落。
二、安装新的梅花块:安装新的梅花块时,需要注意以下几点:
1.保持联轴器的清洁,在安装梅花块之前,需要先清理一下。
2.将梅花块的两端分别放入联轴器的两个圆孔之中,注意朝向。
3.在安装梅花块的同时,需要逐渐旋紧联轴器的螺母,直到梅花块可以转
动,但又不会松动。
注意不要过紧或过松。
4.用钳子按压梅花块,使其与联轴器连接更紧密。
梅花联轴器标准一、尺寸和形状1. 梅花联轴器的尺寸应符合设计图纸的规定。
2. 梅花联轴器的形状应符合设计图纸的规定,不得有变形、扭曲、磨损等缺陷。
二、材料和制造1. 梅花联轴器应采用优质碳素结构钢或其他符合要求的材料制造。
2. 梅花联轴器的制造应符合设计图纸的要求,加工精细,表面光滑,无毛刺、裂纹等缺陷。
三、性能要求1. 梅花联轴器应能够传递较大的扭矩,并能适应较大的轴向位移和径向位移。
2. 梅花联轴器应具有较高的振动阻尼,能够吸收振动能量,降低机器的振动噪声。
3. 梅花联轴器应具有较好的耐腐蚀性能,能够适应各种环境条件。
4. 梅花联轴器应具有良好的互换性和安装调试性能,方便安装和维护。
四、试验方法1. 梅花联轴器应按照国家或行业标准进行出厂试验,确保产品质量符合要求。
2. 梅花联轴器的试验方法应按照国家或行业标准进行,包括扭矩、振动、耐腐蚀等方面的试验。
五、检验规则1. 梅花联轴器的检验应按照国家或行业标准进行,包括外观质量、尺寸精度、材料检验等方面的检验。
2. 对梅花联轴器的性能检验,应按照国家或行业标准进行,包括扭矩传递、振动阻尼、耐腐蚀性能等方面的检验。
六、包装、运输和贮存1. 梅花联轴器的包装应采用防潮、防震、防锈等措施,确保产品在运输和贮存过程中不受损坏。
2. 梅花联轴器在运输和贮存过程中,应避免阳光直射、潮湿、高温等环境条件的影响。
3. 梅花联轴器的贮存期限应按照产品说明书的规定执行,如超过贮存期限,应对产品进行检查和维护,确保其性能不受影响。
七、使用和维护1. 使用梅花联轴器时,应按照产品说明书的规定进行安装和维护,确保其正常运转和延长使用寿命。
2. 在使用过程中,应定期检查梅花联轴器的紧固件是否松动,如有松动应及时拧紧。
还应定期检查润滑状况,及时补充润滑剂。
3. 不允许在梅花联轴器上放置重物或进行焊接作业,以免造成损害。
4. 如发现梅花联轴器有异常声音或振动,应立即停机检查,找出原因并进行修复。
梅花联轴器标准梅花联轴器是一种常见的传动装置,广泛应用于机械设备中。
它具有结构简单、传动平稳、安装方便等特点,因此备受工程师和制造商的青睐。
梅花联轴器的标准化对于保证设备的稳定运行和传动效率具有重要意义。
首先,梅花联轴器的标准化可以确保设备的互换性。
在不同厂家生产的设备中,采用统一的梅花联轴器标准可以保证各个部件之间的匹配性,从而实现设备的互换和通用。
这对于设备的维修和更换具有重要意义,可以降低维护成本,提高设备的可靠性和稳定性。
其次,梅花联轴器标准化可以提高生产效率。
在生产过程中,采用标准化的梅花联轴器可以减少设备的调试和安装时间,提高生产效率。
同时,由于标准化的梅花联轴器具有统一的尺寸和结构,可以降低生产成本,提高生产效益。
另外,梅花联轴器的标准化还可以提高设备的安全性。
采用符合标准的梅花联轴器可以保证设备的传动平稳,减少设备在运行过程中的振动和噪音,从而降低设备的损耗和故障率,提高设备的安全性和稳定性。
总的来说,梅花联轴器标准化对于保证设备的稳定运行、提高生产效率和提高设备的安全性具有重要意义。
因此,在生产和使用过程中,应当严格遵守梅花联轴器的标准,确保设备的正常运行和生产效率的提高。
在实际应用中,制造商和工程师应当充分了解梅花联轴器的标准要求,严格按照标准进行生产和安装。
同时,对于设备的维护和更换,也应当选择符合标准的梅花联轴器进行替换,以保证设备的稳定运行和生产效率的提高。
总之,梅花联轴器的标准化对于提高设备的稳定性、生产效率和安全性具有重要意义,必须引起制造商和工程师的高度重视。
只有在严格遵守标准的前提下,才能充分发挥梅花联轴器在机械传动中的作用,实现设备的稳定运行和生产效率的提高。
梅花联轴器标准梅花联轴器是一种用于传递旋转动力的机械装置,它能够在轴线不重合的情况下传递动力,并且具有一定的角偏差补偿能力。
梅花联轴器广泛应用于机械传动系统中,是一种非常重要的传动装置。
为了确保梅花联轴器的正常运行和安全性能,制定了一系列的标准,以规范梅花联轴器的设计、制造和使用。
首先,梅花联轴器的标准主要包括了外形尺寸、技术要求、检验方法、标志、包装、运输和贮存等内容。
外形尺寸标准规定了梅花联轴器的外观尺寸和连接尺寸,以确保其与其他机械零部件的匹配性。
技术要求标准则规定了梅花联轴器的材料、制造工艺、性能要求等内容,以保证其在工作过程中的可靠性和稳定性。
检验方法标准则规定了对梅花联轴器进行检验和测试的方法和要求,以确保其符合相关的技术标准和规范。
标志、包装、运输和贮存标准则规定了梅花联轴器的标志标识、包装方式、运输要求和贮存条件,以保证其在整个生产和使用过程中的质量和安全。
其次,梅花联轴器的标准制定是为了提高产品质量,确保产品的安全可靠性,促进产品的国际贸易和技术交流。
通过遵循梅花联轴器的标准,可以有效地规范产品的设计、制造和使用,提高产品的质量和性能,减少产品的故障和事故,降低产品的维护成本,延长产品的使用寿命。
同时,梅花联轴器的标准还可以促进国际贸易和技术交流,使得不同国家和地区的产品能够互相认可和兼容,促进产品的国际化和标准化,推动行业的发展和进步。
最后,梅花联轴器的标准是一个动态的过程,随着科学技术的发展和市场需求的变化,标准也需要不断地进行修订和完善。
只有不断地更新和完善标准,才能够适应新的技术和市场的需求,保证产品的质量和安全性能。
因此,制定和遵循梅花联轴器的标准是非常重要的,它不仅关乎产品的质量和安全,也关乎行业的发展和进步。
总之,梅花联轴器的标准是非常重要的,它规范了产品的设计、制造和使用,提高了产品的质量和安全性能,促进了国际贸易和技术交流。
只有不断地制定和遵循标准,才能够确保梅花联轴器的正常运行和安全性能,推动行业的发展和进步。
梅花联轴器标准梅花联轴器是一种用于传递转矩和旋转的机械装置,广泛应用于各种机械设备中。
梅花联轴器标准是指对梅花联轴器的设计、制造和使用进行规范的标准,旨在确保梅花联轴器的安全可靠性和性能稳定性。
本文将对梅花联轴器标准的相关内容进行介绍和解析。
首先,梅花联轴器标准涵盖了梅花联轴器的设计和制造要求。
在设计方面,标准要求梅花联轴器应具有足够的扭矩传递能力和扭矩传递稳定性,以适应不同工况下的使用要求。
同时,标准还对梅花联轴器的材料、加工工艺和装配要求进行了规定,确保梅花联轴器的质量和可靠性。
其次,梅花联轴器标准还包括了梅花联轴器的安装和使用要求。
在安装方面,标准要求梅花联轴器的安装应符合相关的机械连接标准,确保梅花联轴器与传动设备的连接稳固可靠。
在使用方面,标准规定了梅花联轴器在不同工况下的使用限制和注意事项,以确保梅花联轴器在使用过程中不会出现安全隐患。
此外,梅花联轴器标准还对梅花联轴器的检测和维护进行了规范。
标准要求梅花联轴器应定期进行检测和维护,以确保梅花联轴器的性能和可靠性。
同时,标准还规定了梅花联轴器的故障诊断和处理方法,以确保梅花联轴器在出现故障时能够及时得到处理,避免造成更大的损失。
总的来说,梅花联轴器标准对梅花联轴器的设计、制造、安装、使用、检测和维护进行了全面的规范,旨在确保梅花联轴器在各种工况下能够安全可靠地运行。
遵循梅花联轴器标准,不仅能够保证梅花联轴器的性能和可靠性,也能够最大程度地减少梅花联轴器在使用过程中出现的安全隐患,为生产和运行提供保障。
因此,对于梅花联轴器的设计、制造和使用单位来说,严格遵循梅花联轴器标准是非常重要的。
梅花型联轴器与星型联轴器的区别
梅花型联轴器和星型联轴器都是用于传递转动力和扭矩的机械装置,但它们有一些区别。
1. 结构形式:梅花型联轴器由两个漏斗状的齿轮互相嵌合而成,而星型联轴器则由一个中心齿轮与多个外周齿轮相连接而成。
2. 承受力矩:由于其结构形式的不同,星型联轴器可以承受较大的转动力和扭矩,适用于工作载荷较大的场合;梅花型联轴器则承受力矩较小。
3. 装配方式:梅花型联轴器的齿嵌连续,装配起来比较容易,而星型联轴器则需要精确的定位和对齿轮的调整,装配相对复杂。
4. 传递精度:梅花型联轴器传递转矩时会有一定的回程间隙,导致传递精度相对较低;而星型联轴器由于较好的齿轮连接,传递精度较高。
5. 使用范围:梅花型联轴器适用于一些较小的传动装置,例如小型机械设备、传动轴等;而星型联轴器适用于要求较高传动精度和较大扭矩的传动装置,例如舞台机械、高速直传轴等。
综上所述,梅花型联轴器和星型联轴器在结构形式、承受力矩、装配方式、传递精度和使用范围等方面存在一定的差异。
根据具体的应用需求,选择适合的联轴器可以提高传动效率和稳定性。
梅花联轴器使用方法
梅花联轴器是啥玩意儿?嘿,不就是个在机械传动中超厉害的小物件嘛!它的使用方法其实不难。
首先,安装前得仔细检查联轴器的各个部件,看看有没有损坏啥的。
这就好比你要出门远足,不得先检查下鞋子有没有破洞嘛!然后,把主动轴和从动轴对好位置,轻轻把梅花联轴器装上去。
哇塞,这一步可得小心哦,要是装歪了,那可就麻烦啦!接着,拧紧连接螺栓,可别偷懒,一定要拧紧,不然在运转的时候出问题咋办?
在使用过程中,安全性那是杠杠的!只要你安装正确,它就会稳稳地工作,不会突然掉链子。
就像一个靠谱的小伙伴,关键时刻绝不掉链子。
稳定性也没得说,它能很好地传递动力,让机器顺畅地运转。
想象一下,它就像一座坚固的桥梁,连接着两个重要的地方。
那梅花联轴器都用在啥场景呢?工厂里的各种机械设备都能看到它的身影。
它的优势可多啦!体积小,不占太多空间。
安装方便,省事儿得很。
而且还能承受一定的偏差,多厉害!
我给你讲个实际案例哈。
有个工厂的机器之前总是出问题,动力传递不顺畅。
后来换上了梅花联轴器,哇,那效果,简直太棒啦!机器运
转得稳稳当当,生产效率也大大提高了。
所以说,梅花联轴器真的是个超棒的东西!它能让你的机器高效运转,为你的工作带来便利。
赶紧试试吧!。
梅花联轴器
LMD(原MLZ)型单法兰型梅花弹性联轴器(GB5272-2002替代GB5272-85)
●MLZ系列梅花弹性联轴器的适用范围和性能特点:1.MLZ系列梅花形弹性联轴器,梅花弹性联轴器具有以下特点:梅花形弹性联轴器结构简单,径向尺寸小,重量轻,转动惯量小,适用于中高速场合,梅花形弹性联轴器工作稳定可靠,具有良好的减振、缓冲和电绝缘性能.梅花形弹性联轴器具有较大的轴向、径向和角向补偿能力,梅花形弹性联轴器高强度聚氨酯弹性元件耐磨耐油,承载能力大,使用寿命长,安全可靠,联轴器无需润滑,维护工作量少,可连续长期运行.梅花弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合,例如:冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等.工作环境温度-35℃~+80℃,传递公称扭矩25~12500Nm,许用转速1500~15300r/min. ML系列梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩,当两轴线有相对偏移时,弹性元件发生相应的弹性变形,起到自动补偿作用.
LMD(原MLZ)型梅花弹性联轴器基本性能参数和主要尺寸
LMD型梅花形弹性联轴器基本参数和主要尺寸(GB/T5272)/mm
型号
公称
转矩
T n
/N·m
许用
转速
[n]/
r·min-1
轴孔直径
d1、d2、d z
L
L
D D1
弹
性
件
型
号
质量
m/kg
转动惯
量I/
kg·m2弹性
件硬
度
a
(
H
A
)
b(
H
D)
8
±
5
60
±5
L
M D 1 2
5
45 8500
12、14、16、18、19、
20、22、
24、25
3
5
9
2
5
90
MT
1-a
MT
1-b
1.206
0.0008
2
L
M D 2 5
10
7600
16、18、19、20、22、
24、25、
28、30
3
8
1
1
.
5
6
100
MT
2-a
MT
2-b
1.648 0.0014
L M D 3 1
20
6900
20、22、24、25、28、
30、32
4
1
1
7
110
MT
3-a
MT
3-b
2.357 0.0024
L M D 1
4
28
6200
22、24、25、28、30、
32、35、
38、40
4
5
1
2
2
8
5
125
MT
4-a
MT
3.556 0.005
L M D 5 3
5
40
5000
25、28、30、32、35、
38、40、
42、45
5
1
3
8
.
5
1
5
150
MT
5-a
MT
5-b
6.361 0.0135
L M D 6 4
71
4100
30、32、35、38、40、
42、45、48
5
5
1
5
5
1
2
5
185
MT
6-a
MT
6-b
10.768 0.0329
L M D 7 6
3
11
20
3700
35*、38*、40*、42*、
45、48、
50、55
6
1
7
2
1
4
5
205
MT
7-a
MT
7-b
15.302 0.0581
L M D 8 1
1
2
22
40
3100
45*、48*、50、55、56、
60、63、65
7
1
9
5
1
7
240
MT
8-a
MT
8-b
22.717 0.1175
L M D 9 1
8
35
50
2800
50*、55*、56*、60、63、
65、
70、71、75、80
8
2
2
4
2
270
MT
9-a
MT
9-b
34.439 0.233
L M D 10 2
8
56
00
2500
60*、63*、65*、70、71、
75、
80、85、90、95、100
9
2
4
8
2
3
305
MT
10-a
MT
10-
b
51.358 0.459
L M D 4
5
90
00
2200
70*、71*、75*、80*、
85*、90、95、
100、110、120
1
2
8
4
2
6
350
MT
11-a
MT
81.302 0.977
L M D 12 6
3
12
50
1900
80*、85*、90*、95*、
100、
110、120、125、130
1
1
5
3
2
1
3
400
MT
12-a
MT
12-
b
115.53 1.751
L M D 13 1
1
2
20
00
1600
90*、95*、100*、110*、
120*、125*、
130、140、150
1
2
5
3
4
8
3
6
460
MT
13-a
MT
13-
b
161.79 3.366
L M D 14 1
2
5
25
00
1500
100*、110*、120*、125*、
130*、
140*、150、160
1
3
5
3
5
8
4
500
MT
14-a
MT
14-
b
196.30 4.867
注:1.质量、转动惯量是按材料为铸钢、L推荐、最大轴孔计算的近似值。
2.带*号轴孔直径可用于Z型轴孔。
3.a、b为两种弹性件材料硬度代号。
梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩,当两轴线有相对偏移时,弹性元件发生相应的弹性变形,起到自动补偿作用。
2.梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合,例如:冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。
工作环境温度∶–35℃~80℃,传递公称扭矩25~12500Nm,许用转速1500~15300r/min。
梅花形弹性联轴器是一种应用很普遍的联轴器,也叫爪式联轴器,是两两个金属爪盘和一个弹性体组成。
两个金属爪盘一般是45号钢,但是在要求载荷灵敏的情况下也有用铝合金的。
梅花联轴器的弹性元件近似梅花状,更换弹性元件需轴向移动(LMD,LMS型除外)。
梅花形弹性元件的材料有聚氨酯和铸形尼龙两种。
主要有四瓣,六瓣,八瓣,十瓣,十二瓣。
MT1:四瓣,MT2-MT7六瓣,MT8-MT9:八瓣,MT10-MT12:十瓣,MT13-MT14:十二瓣。
梅花联轴器的结构形式主要有:基本型,单法兰型,双法兰型,分体式制动轮型,整体式制动轮型. 梅花形弹性联轴器是由两个带凸爪形状相同的半联轴器和弹性元件组成,利用梅花形弹性元件置于两半联轴器凸爪之间,以实现两半联轴器的联接。
与其它联轴器相比,梅花形弹性联轴器具有以下特点:(1)工作稳定可靠,具有良好的减振、缓冲和电绝缘性能。
(2)结构简单,径向尺寸小,重量轻,转动惯量小,适用于中高速场合。
(3)具有较大的轴向、径向和角向补偿能力。
(4)高强度聚氨酯弹性元件耐磨耐油,承载能力大,使用寿命长,安全可靠。
(5)联轴器无需润滑,维护工
作量少,可连续长期运行。
